Ковши
Обзор типов экскаваторных ковшей и их производителей
Универсальный гидравлический экскаватор потому и называют универсальным, что перечень выполняемых им работ широк и всеобъемлющ. Главная деталь экскаватора, из которой «вырастают» остальные части рабочего оборудования, далее поворотная платформа, шасси, – это ковш или захват.
В ответ на разнообразие материалов и грузов, с которыми приходится работать экскаваторам, промышленность выработала гамму ковшей и захватов общего и специального назначения. Девяносто процентов работ и даже больше выполняют штатным, так называемым основным ковшом, включая разработку мерзлых грунтов, вскрытие дорожного покрытия, работы по сносу зданий и сооружений, погрузку сыпучих материалов. Такова жизнь.
Основные ковши изготавливают из конструкционных сталей, как, например, 09Г2С, для лучшего проникновения в грунт их оснащают ножом на передней кромке днища, приварными зубьями и боковыми ножами. Изготовители ковшей используют покупные износные элементы, поставляемые специализированными производителями. Износные элементы изготавливают из износостойких сталей, таких как Raex 400 и Hardox 400. Основные ковши не нуждаются в дополнительном усилении, поскольку должны применяться по грунтам низкой плотности – I и II категории. Но чем меньше ковш соответствует характеру работы, тем быстрее он изнашивается. Ковш ремонтируют, меняют износные детали, наваривают металл на боковые швы и днище. Но рано или поздно встает вопрос о капитальном ремонте, замене или приобретении дополнительного специализированного ковша, и тогда владелец обращается либо к производителю своего экскаватора, либо ищет более интересное по цене предложение у поставщиков рабочего оборудования.
Помимо основных ковшей типа «обратная лопата», предназначенных для разработки немерзлых грунтов, а также предварительно разрыхленных мерзлых и скальных грунтов, промышленность выпускает специализированные ковши, исполнение которых зависит от характера грунтов и от условий применения: ковши скальные, погрузочные, ковши с захватом, траншейные ковши, планировочные, профильные и зачистные. Кроме ковшей на экскаватор можно навесить и с успехом использовать грейферный захват для сыпучих грузов, двухчелюстной захват для леса, зуб-рыхлитель, буровую штангу, крюк. Гидрофицированное оборудование требует соответствующих гидравлических линий и дополнительной секции гидрораспределителя. Специализированное рабочее оборудование расширяет функциональные возможности экскаватора. Так, колесный экскаватор, оснащенный основным ковшом с приваренным к днищу грузоподъемным крюком способен выполнять целый комплекс работ: вынуть грунт для колодца и опустить в него кольца.
Производство ковша материалоемкое, энергоемкое и не самое чистое, при этом не предъявляет повышенных требований к технологиям. Такое производство сравнительно просто организовать, чем пользуются металлообрабатывающие предприятия, обладающие такими технологиями и, как сейчас модно говорить, стартапы. Локализация производства экскаваторов, да и других землеройных машин начинается именно с рабочего оборудования. Это дело выгодно для всех сторон: и для производителя машины, и для ее покупателя, и для местного производителя рабочего оборудования.
Основные ковши изготавливают из отечественных износостойких сталей. Износные элементы: передний и боковые ножи, адаптеры и коронки. Усиленные ковши получают бокорезы, которые защищают боковины (щеки) ковша от износа, межзубьевую защиту и защиту швов. Скальные ковши защищены практически по всей поверхности. Особенностью ковшей-рыхлителей, предназначенных для разработки скальных, особо мерзлых грунтов, является центральное усиленное ребро, позволяющее выдерживать экстремальные нагрузки. Ковши-рыхлители, как и скальные, имеют узкое применение. Было бы странным использовать дорогой, тяжелый и маловместительный ковш не по назначению.
Легкие и широкие планировочные ковши применяют для планировочных работ на откосах и насыпях, выполняемых экскаваторами и экскаваторами-манипуляторами. Планировочные ковши изготавливают в стандартном исполнении и с механизмом наклона, состоящим из одного-двух гидроцилиндров или ротатора. Гидроцилиндры позволяют поворачивать ковш на угол до 45°, ротатор – на неограниченный угол.
Погрузочные ковши большой вместимости предназначены для погрузки сыпучих и рыхлых материалов плотностью до 1100 кг/м3 (торф, шлак, почвы, уголь). Погрузочные ковши не используют для разработки грунта и не оснащают износными элементами.
Зачистные ковши используют для очиски водоемов от донных отложений. Их конструкция облегчена, а в днище рассверлены отверстия для схода воды. На зачистные похожи ковши просеивающие с решетчатым днищем. Их используют для разделения материала на две фракции при погрузке. У просеивающих ковшей много гидрофицированных разновидностей, где в ковш встроен дробящий или измельчающий механизм.
Траншейные ковши применяют для разработки узких, аккуратных траншей под коммуникации. Профильные ковши трапециевидной формы применяют для зачистки и разработки каналов. Профильные ковши могут оснащать зубьями, бокорезами для облегчения проникновения в грунт. Возможности профильного ковша может расширить механизм наклона, состоящий из гидроцилиндра, либо ротатор или в сочетании.
Двухчелюстные грейферные ковши удобны и эффективны для выемки грунта с глубины при разработке траншей и котлованов, а также при погрузке сыпучих грузов. Для грейфера необходим дополнительный гидроконтур и два гидроконтура при оснащении грейфера ротатором.
Так, например, Технопарк «Импульс» выпускает широкий ассортимент рабочего оборудования, значительную часть которого составляют ковши как для строительных экскаваторов и погрузчиков, так и для карьерной техники, включая погрузочно-доставочные машины (ПДМ) таких известных марок, как Caterpillar, Liebherr, Komatsu, Volvo, JСB, Hitachi, Takeuchi, Case, Hyundai, Kobelco, Daewoo Doosan, Terex, New Holland, Sandvik и Atlas Copco. Модельный ряд ковшей включает в себя общеземельные, усиленные, скальные, ковши-рыхлители, трубоукладочные, траншейные, профильные, планировочные, погрузочные, зачистные, а также грейферные ковши. Выпускают ковши в эконом-, бизнес- и премиум-исполнении. Ковши экономкласса изготавливают из отечественных износостойких сталей, износные элементы – ножи, бокорезы, коронки – должны быть из стали твердостью не менее 400 единиц по Бринеллю. Используют коронки ведущих поставщиков: ESCO, Metallurgica Valchiese и др. Бизнес- и премиум-исполнение – с применением стали Hardox: чем дороже ковш, тем больше в нем Hardox. Главной особенностью ковшей Технопарка «Импульс» является применение в конструкции износостойких закаленных сталей Hardox, что подтверждается наличием сертификата «Hardox in my body».

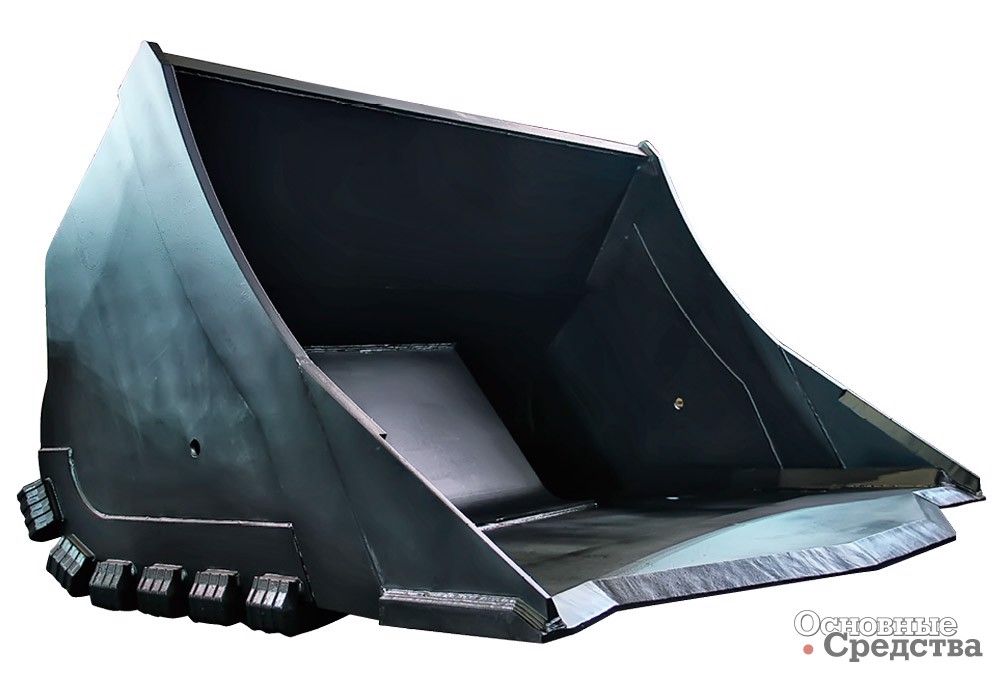

![Ковш из стали Hardox для ПДМ Atlas Copco ST14](/article/1192-obzor-tipov-ekskavatornyh-kovshey-i-ih-proizvoditeley-kovshi/Images/03.jpg)

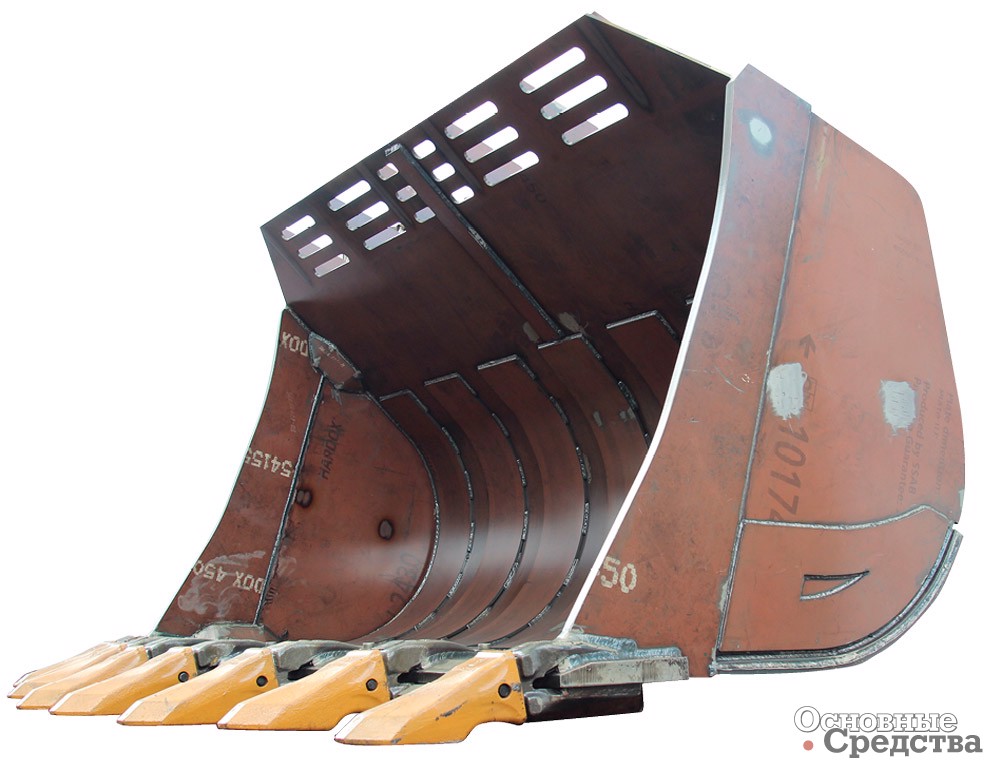

![Ковш скальный из стали Hardox для Hyundai HL770-9S](/article/1192-obzor-tipov-ekskavatornyh-kovshey-i-ih-proizvoditeley-kovshi/Images/04.jpg)

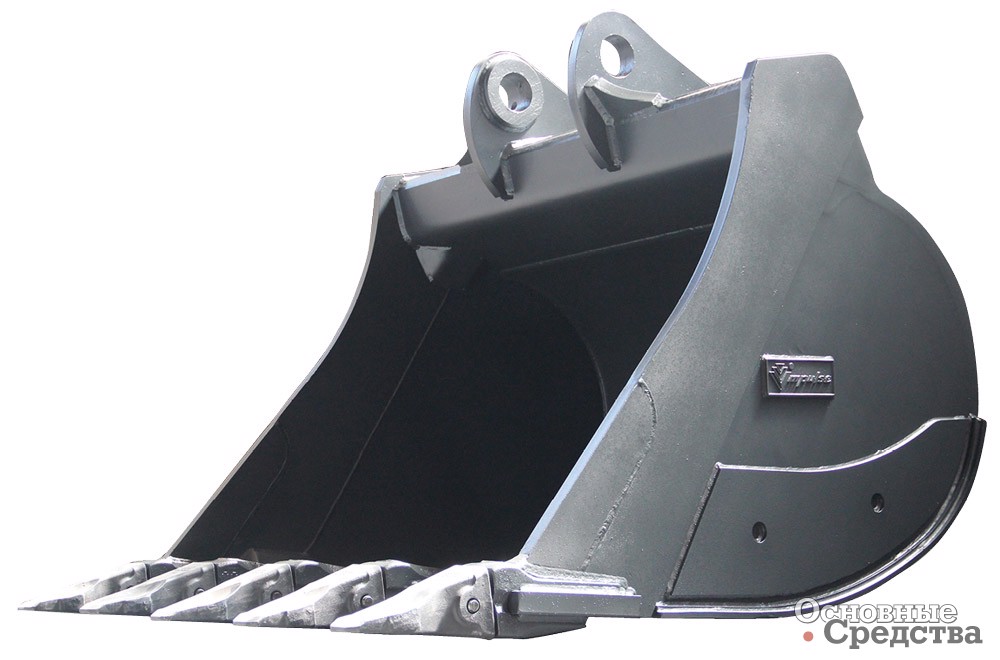

![Ковш, усиленный сталью Hardox, для Hyundai R380 LC-9](/article/1192-obzor-tipov-ekskavatornyh-kovshey-i-ih-proizvoditeley-kovshi/Images/05.jpg)

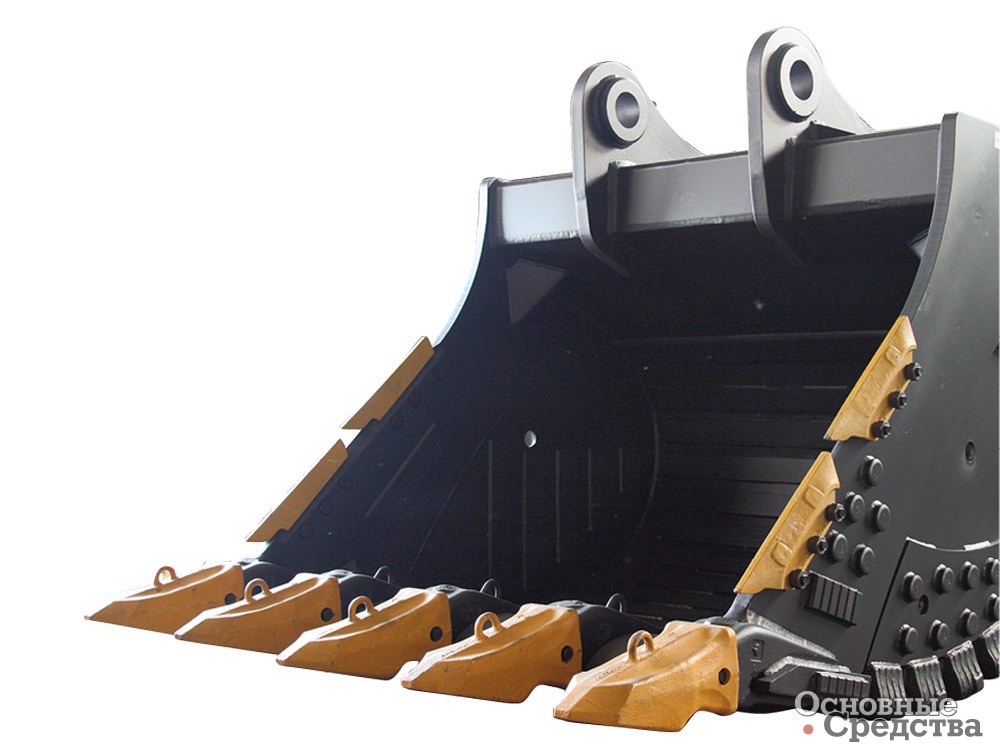

![Ковш скальный, сверхусиленный из стали Hardox для Caterpillar 375](/article/1192-obzor-tipov-ekskavatornyh-kovshey-i-ih-proizvoditeley-kovshi/Images/06.jpg)
Ивановская компания «Профессионал» занимается навесным оборудованием для строительной техники, и существенную долю в производственной программе составляют ковши: предприятие выпускает до 2000 ковшей в год. «Профессионал» выпускает ковши для экскаваторов ведущих брендов – Hitachi, Komatsu, Caterpillar, Liebherr, Volvo и др. В номенклатуру входят стандартные ковши, усиленные, скальные, ковши-рыхлители, траншейные, профильные и планировочные. Линейка ковшей по вместимости – от 0,01 до 40 м3. При изготовлении ковшей используются как отечественные износостойкие марки стали, так и импортные твердостью от 400 единиц по Бринеллю. Ковши комплектуются коронками ведущих поставщиков этой продукции, таких как Esco, Hensley, MTG.

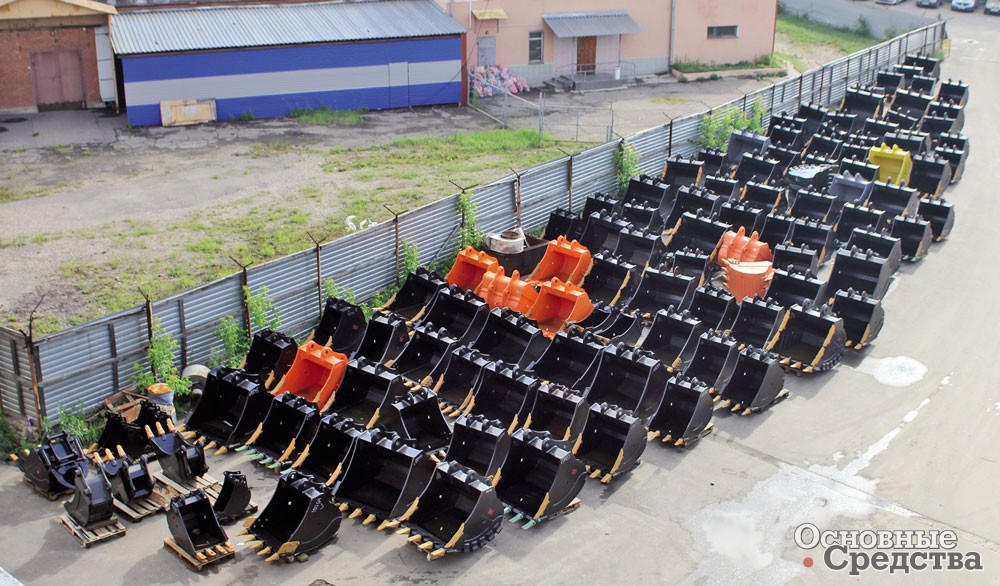

![Склад ковшей строительного класса ООО «Профессионал»](/article/1192-obzor-tipov-ekskavatornyh-kovshey-i-ih-proizvoditeley-kovshi/Images/07.jpg)

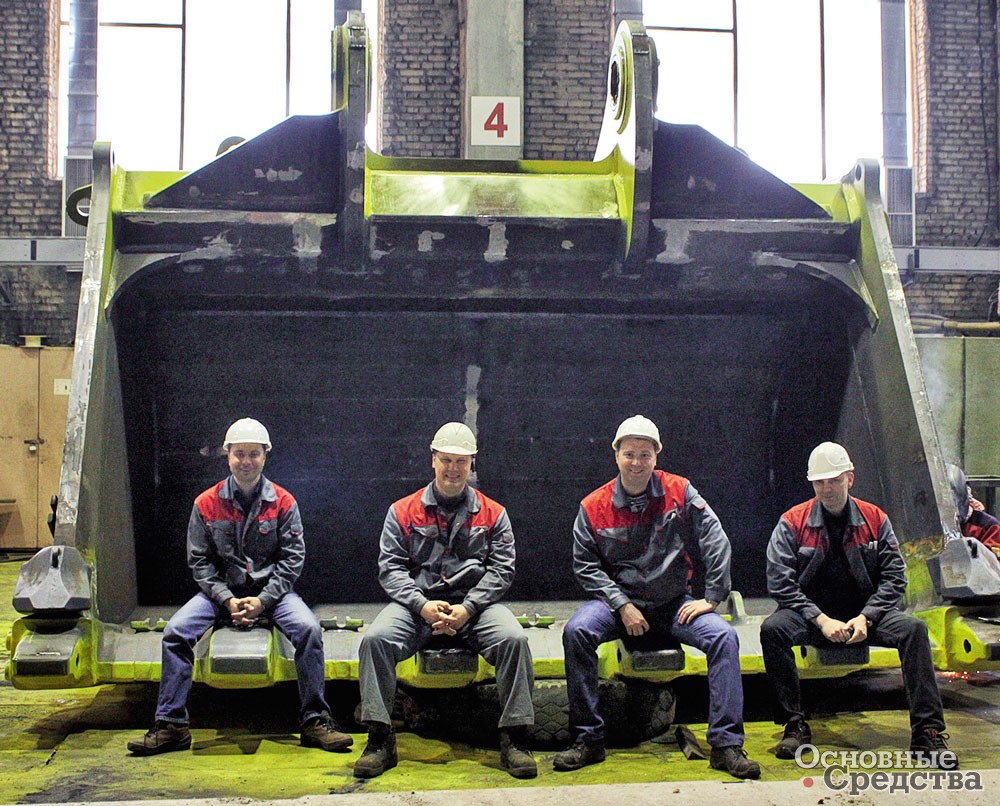

![Изготовление специалистами ООО «Профессионал» карьерного ковша для экскаватора Komatsu PC 5500 (28 м<sup>3</sup>)](/article/1192-obzor-tipov-ekskavatornyh-kovshey-i-ih-proizvoditeley-kovshi/Images/08.jpg)
ООО «Решке Рус» начало работу в 2013 г., но уже стремительно набирает темпы. Успеху компании способствует использование в производстве ковшей немецких технологий с соблюдением всех стандартов качества. Компания предлагает широкую линейку стандартных и специальных ковшей для гидравлических экскаваторов и фронтальных погрузчиков массой от 1 до 400 т для всех видов работ: земляные, траншейные, погрузочные, вскрышные и т. д., в том числе для самых тяжелых условий эксплуатации. Ковши могут устанавливаться на технику марок Caterpillar, Komatsu, Hyundai, Volvo, Hitachi и др.
Компания «Решке Рус» помимо вышеупомянутых типов ковшей изготавливает оборудование специального назначения: планировочные поворотные ковши, ковши для погрузки каменных блоков, просеивающие (скелетные), дренажные. Также предлагаются различные зубья. Все ковши выпускают в различных типоразмерах для экскаваторов разных классов.
ООО «Решке Рус» также специализируется на производстве навесного оборудования для фронтальных погрузчиков.
![](/article/1192-obzor-tipov-ekskavatornyh-kovshey-i-ih-proizvoditeley-kovshi/Images/09.jpg)
Кроме изготовления новых ковшей заводы занимаются капитальным ремонтом старых. Ковшу проводят дефектоскопию, вырезают изношенные или поврежденные элементы, на стапеле с соблюдением правильной геометрии ковша приваривают и монтируют новые детали, окрашивают. Ковш – это весьма массивная конструкция, его ремонт требует значительных затрат труда, материалов и энергии, и нужно отдавать себе отчет, что стоимость капитального ремонта может достигать 80% стоимости нового ковша. Тем не менее стоит ремонтировать, а не покупать новый, так как это сбережет толику ресурсов и в меньшей степени увеличит энтропию вселенной.
