Чего не хватало Микеланджело
Самоходные строительные подъемники на российском рынке
Жаль, что эта техника не появилась раньше: если бы Микеланджело Буонаротти имел современный подъемник, скорее всего, его росписи купола в Сикстинской капелле были бы еще более впечатляющими, и уж точно, гениальный мастер не потерял бы столько здоровья во время этой работы.
В нашей статье мы рассмотрим только часть из многочисленного класса оборудования высотного доступа – самоходные подъемники. Еще недавно на нашем рынке доминировали три иностранных игрока: французский Haulotte – абсолютный лидер российского рынка в данном сегменте с долей рынка более 60%, а также JLG и Genie (оба – США). Вполне успешно продавалась продукция немецких, итальянских, финских и других фирм. К сожалению, очень скромное место на отечественном рынке самоходных подъемников занимали российские и белорусские производители.
Однако с 2022 г. обстановка резко переменилась, бывшие западные партнеры ушли «по-английски, не попрощавшись». Но «свято место пусто не бывает», и теперь опустевшие ниши прежних «партнеров» активно занимают новые. Одно лишь остается неизменным: на рынке почти не видно российских и белорусских производителей.

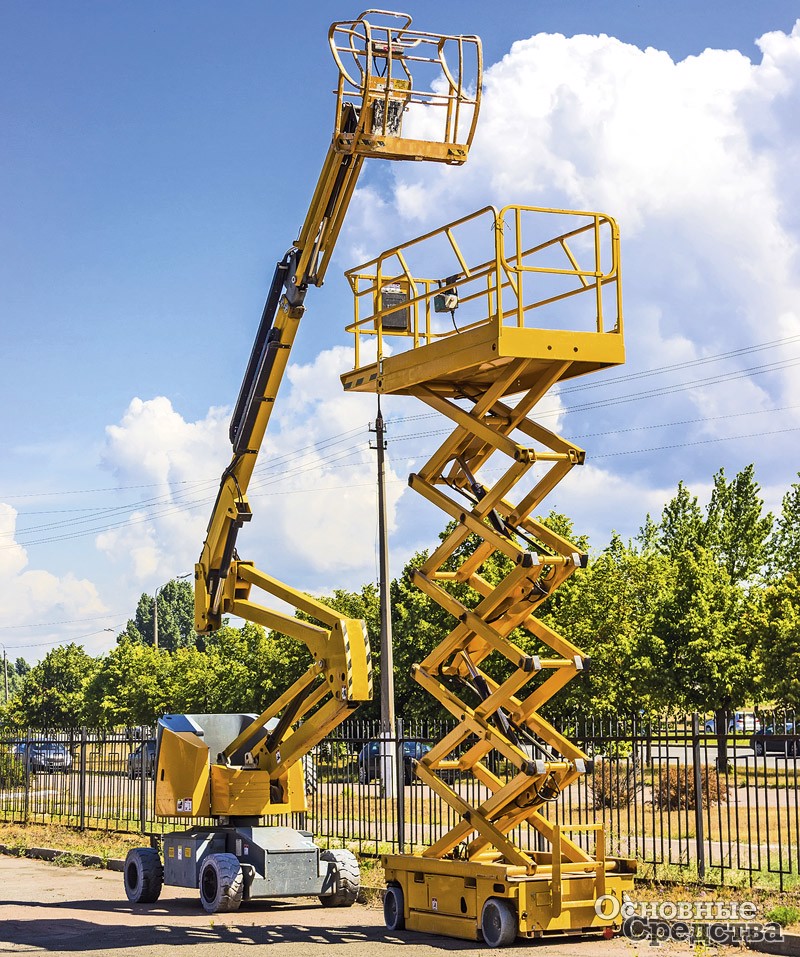

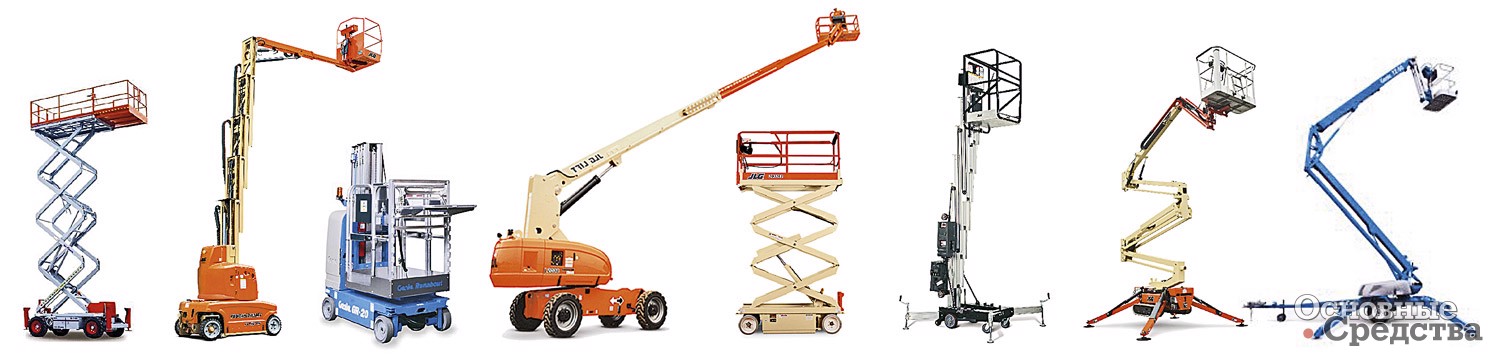

Как известно, существует три основных вида самоходных подъемников: ножничные, стреловые телескопические и коленчатые. Каждый вид имеет свои преимущества и недостатки.

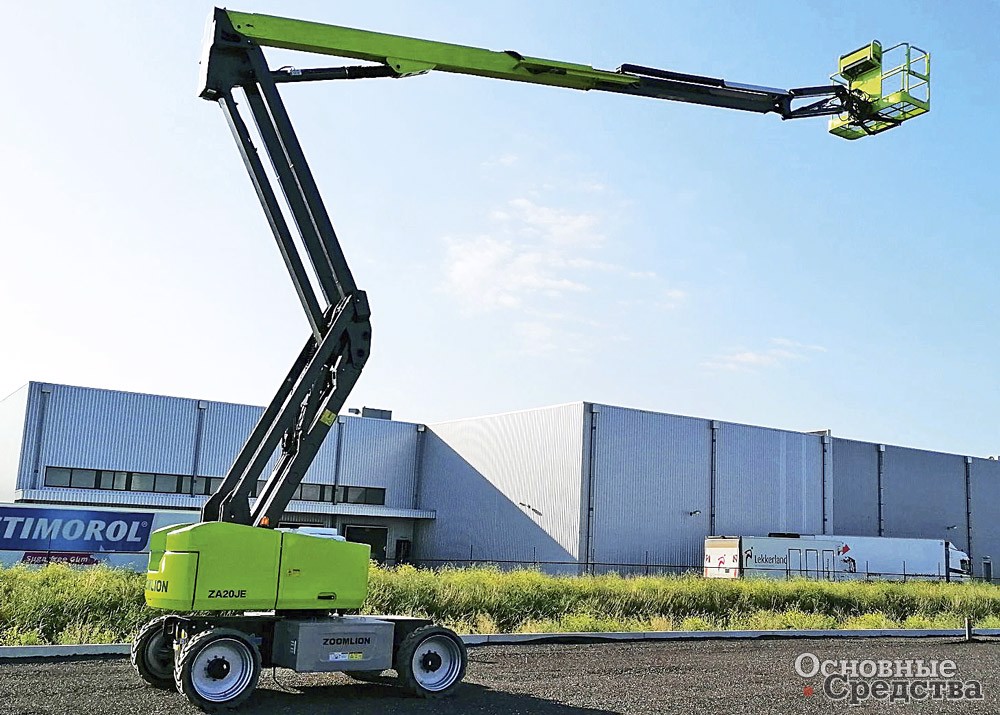

Самоходные подъемники с шарнирно-сочлененной стрелой
Коленчатые подъемники способны доставлять людей и грузы на высоту примерно до 50 м. Считается, что выше коленчатых поднимают платформы только телескопические подъемники. Впрочем, существуют рычажно-телескопические подъемники, в конструкции которых совмещаются особенности и преимущества шарнирно-сочлененных и телескопических подъемников. Как и стрелы телескопических подъемников, длину шарнирно-сочлененной стрелы можно увеличивать за счет монтажа дополнительных секций и гуськов.
У коленчатых и телескопических подъемников поворотный стол поворачивается на 360°. Кроме того, рабочая платформа также способна поворачиваться на угол до 160°, что обеспечивает машинам исключительную маневренность. У машин всех типов колесная ходовая часть, шасси полноприводные и неполноприводные, шины могут быть пенонаполненные либо с внедорожным рисунком протектора, увеличенной ширины. Имеются модели подъемников с качающимися осями, с электронным управлением положения, со всеми управляемыми колесами и четырьмя режимами рулевого управления: передней/ задней осями, всеми четырьмя колесами и «крабовым ходом». На подъемниках от 40 метров присутствует «крабовый ход», это модели XGS40, 43, 50, 58.
Платформы самовыравнивающиеся. Стрелы коленчатых подъемников могут удлиняться путем монтажа дополнительных секций. Коленчатые подъемники способны опускать платформы ниже уровня опорной поверхности. У телескопических подъемников стрелы дополняются гуськом, который поворачивается относительно стрелы на угол в диапазоне от –45 до +75°. Некоторые модели имеют две панели управления, одна из которых установлена на платформе.
Наиболее ответственные комплектующие гидросистемы и двигатели у всех подъемников от мировых брендов: DANFOSS, REXROTH, BUCHER, Parker, Cummins, Kohler и др.
Одним из главных достоинств коленчатых подъемников является их способность доставлять рабочую платформу в труднодоступные места. Благодаря хорошей маневренности и компактно складывающейся стреле они лучше телескопических «собратьев» подходят для работы в условиях недостатка места, а за счет шарнирных сочленений стрела может по ломаной траектории (причем с немалым вылетом по горизонтали) обойти препятствие и доставить платформу в самые труднодоступные места: за стену, в окно внутрь здания, под мост ниже опорной поверхности машины и т.п.
Следует, однако, отметить, что по сравнению с подъемниками других типов машины с шарнирно-сочлененной стрелой обладают относительно небольшой грузоподъемностью (около 200–300 кг) и оснащаются компактными рабочими платформами (3–5 м2).
Самоходные коленчатые подъемники с дизельными двигателями используются для работ под открытым небом. Укомплектованные внедорожными шинами с протекторами высокой проходимости они без затруднений перемещаются по слабым либо каменистым грунтам с неровной поверхностью, часто встречающимся на строительных площадках. Большинство машин имеет полный привод колес (4х4), качающиеся оси и большой дорожный просвет. Для более легких условий работы существуют неполноприводные версии подъемников.
Шарнирно-сочлененные подъемники с электрическим приводом больше подходят для эксплуатации в помещениях. Высота подъема у электрических подъемников, как правило, такая же, как у дизельных модификаций.

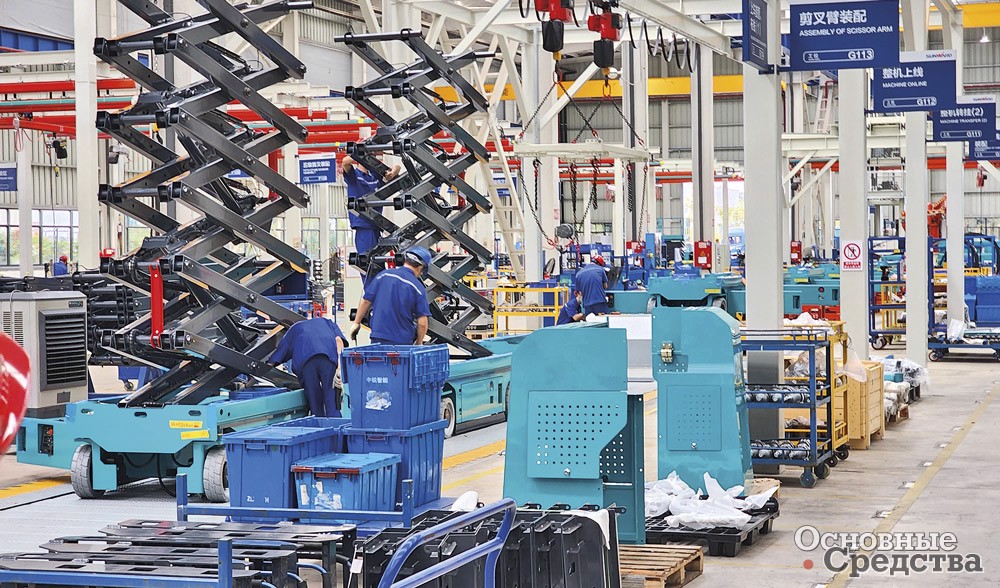

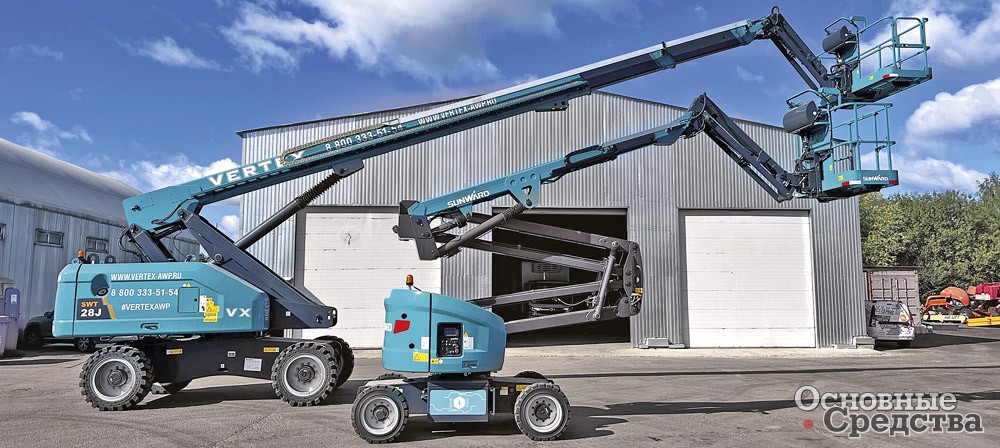

VERTEX предлагает подъемники с наиболее востребованными у российского потребителя рабочими высотами: дизельные ножничные подъемники 12–20 м; электрические ножничные подъемники с рабочей высотой 8, 10, 12, 14 и 16 м, электрические коленчатые с рабочей высотой от 16 до 22 м, дизельные коленчатые машины 16–48 м и телескопические дизельные машины с высотой подъема 22–32 м. Машины предназначаются как для конечных потребителей, так и для арендного сектора.
На СТОКЕ Компании VERTEX имеется более 40 моделей дизельных и электрических, ножничных, телескопических и коленчатых самоходных подъемников с различными параметрами, и все они доступны для заказа клиентами. До конца 2023 г. «Вертекс» планирует представить российскому потребителю коленчатые машины SUNWARD с высотой подъема до 48 м.

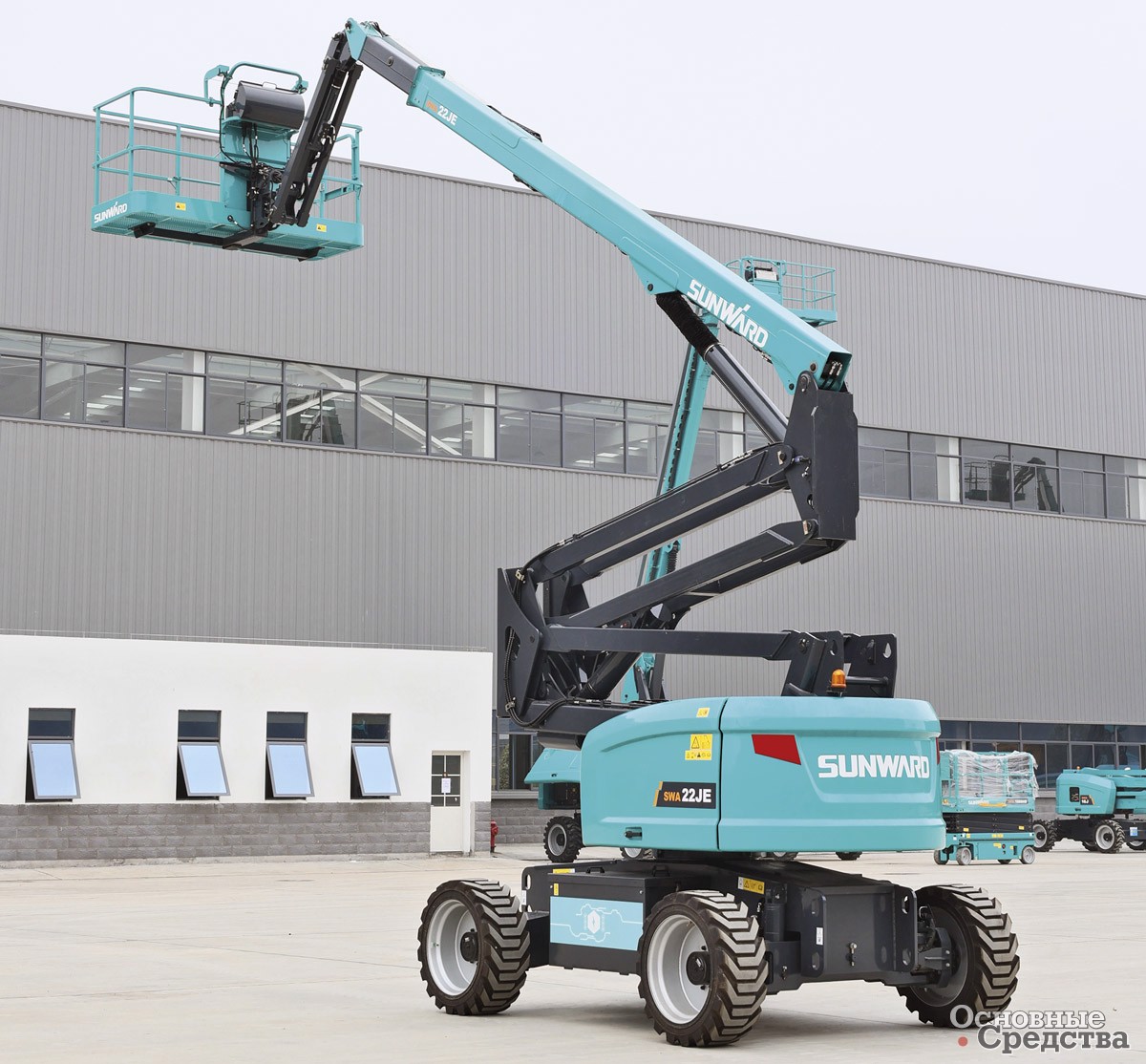

Не секрет, что некоторые китайские производители не всегда в должной мере обеспечивают поставленную в Россию технику послепродажным сервисом и запчастями. Как утверждает компания VERTEX, с SUNWARD достигнута договоренность о внутренней предпродажной подготовке (PDI) по списку операций, предоставленному «Вертекс», и создан склад фирменных запчастей. На основании опыта эксплуатации в России первой сотни поставленных подъемников завод SUNWARD оперативно вносит улучшения в конструкцию.
О качестве техники SUNWARD говорит тот факт, что срок гарантии по машинам составляет три года.

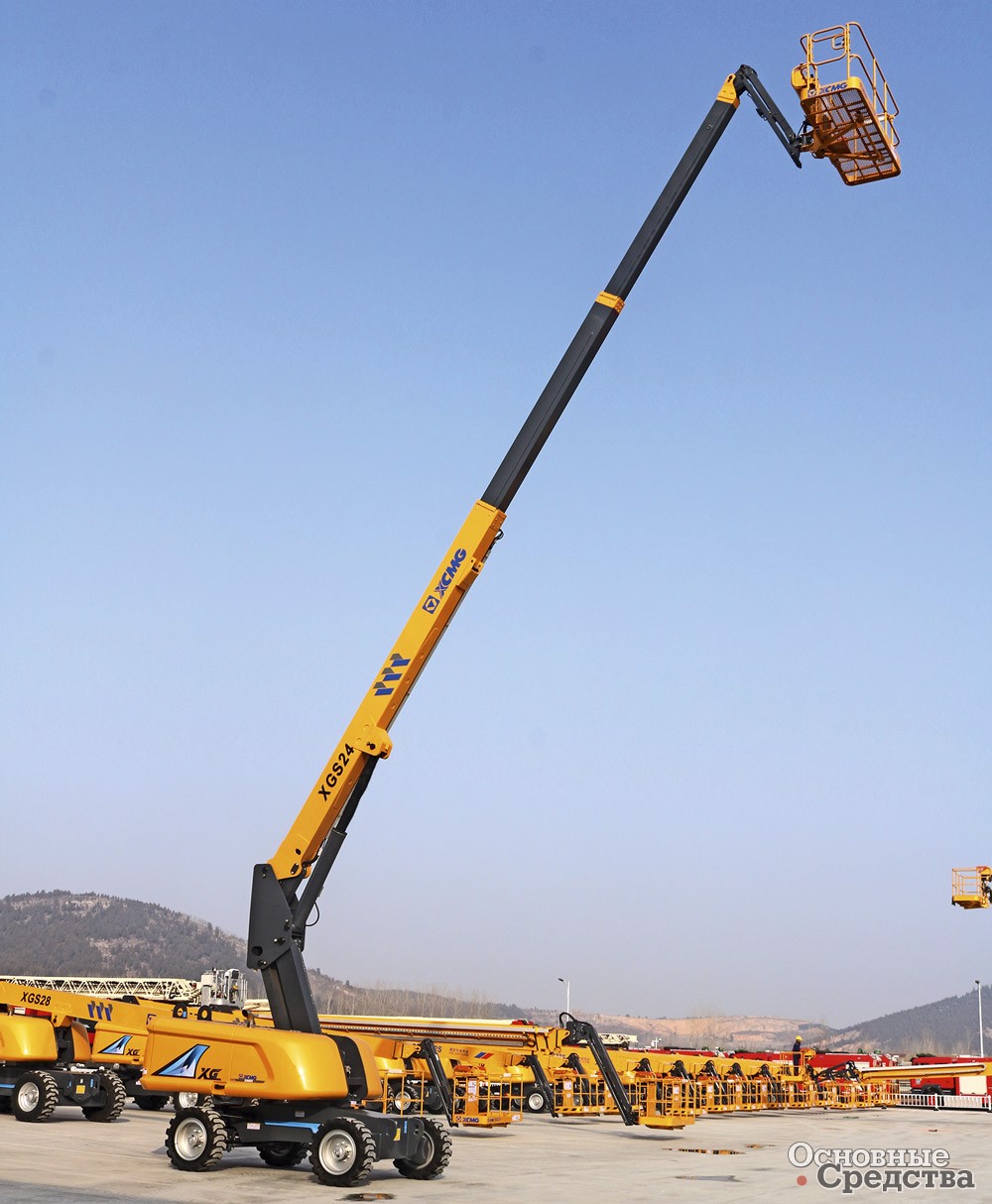

Телескопические самоходные подъемники

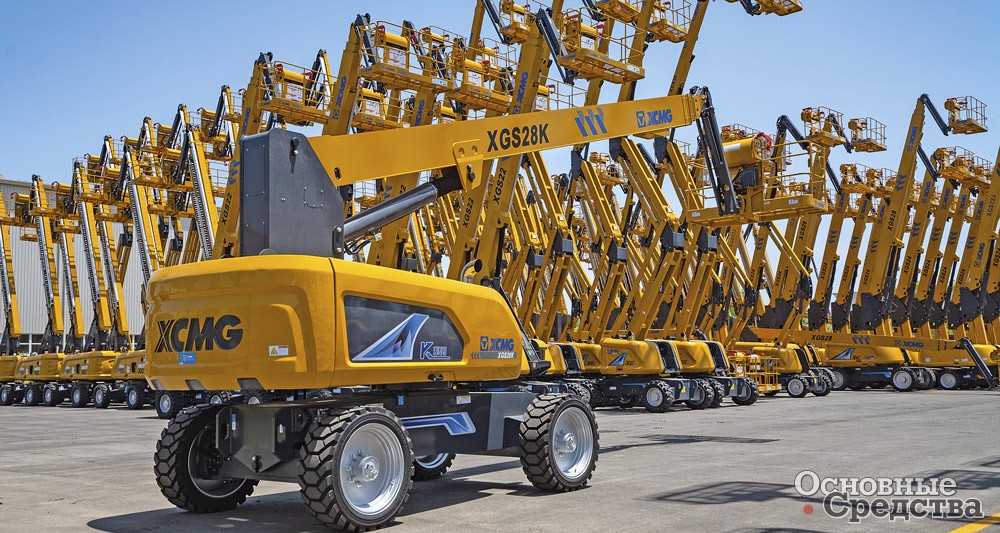

Специалисты считают, что одним из ключевых преимуществ телескопических подъемников по сравнению с подъемниками других типов является высокая скорость телескопирования и складывания стрелы, т.е. телескопические подъемники быстрее поднимают, перемещают в горизонтальном направлении и опускают рабочую платформу. При этом многие модели телескопических подъемников обладают довольно большой устойчивостью и не нуждаются в дополнительных упорах-аутригерах, что сокращает время подготовки машины к работе и время на завершение работы и перемещение подъемника на новое место. У некоторых моделей оси колес могут раздвигаться, увеличивая таким образом площадь опоры и устойчивость телескопического погрузчика.
Кроме того, из подъемников всех трех рассматриваемых типов телескопические могут обеспечить самую большую высоту подъема (до 58 м и более). В сочетании с большими горизонтальными вылетами (до 25 м) платформы, способностью поворотного стола подъемника поворачиваться на 360° без ограничения и способностью располагать стрелу под любым углом от вертикали до горизонтали параллельно земле эти функциональные возможности превращают телескопический подъемник в исключительно эффективное оборудование высотного доступа. Дополнительно расширяют возможности многих телескопических подъемников телескопические гуськи на шарнирной опоре. Он позволяет доставить рабочую платформу в обход препятствий в труднодоступные места. Платформы телескопических самоходных подъемников имеют грузоподъемность 200–300 и до 450 кг.

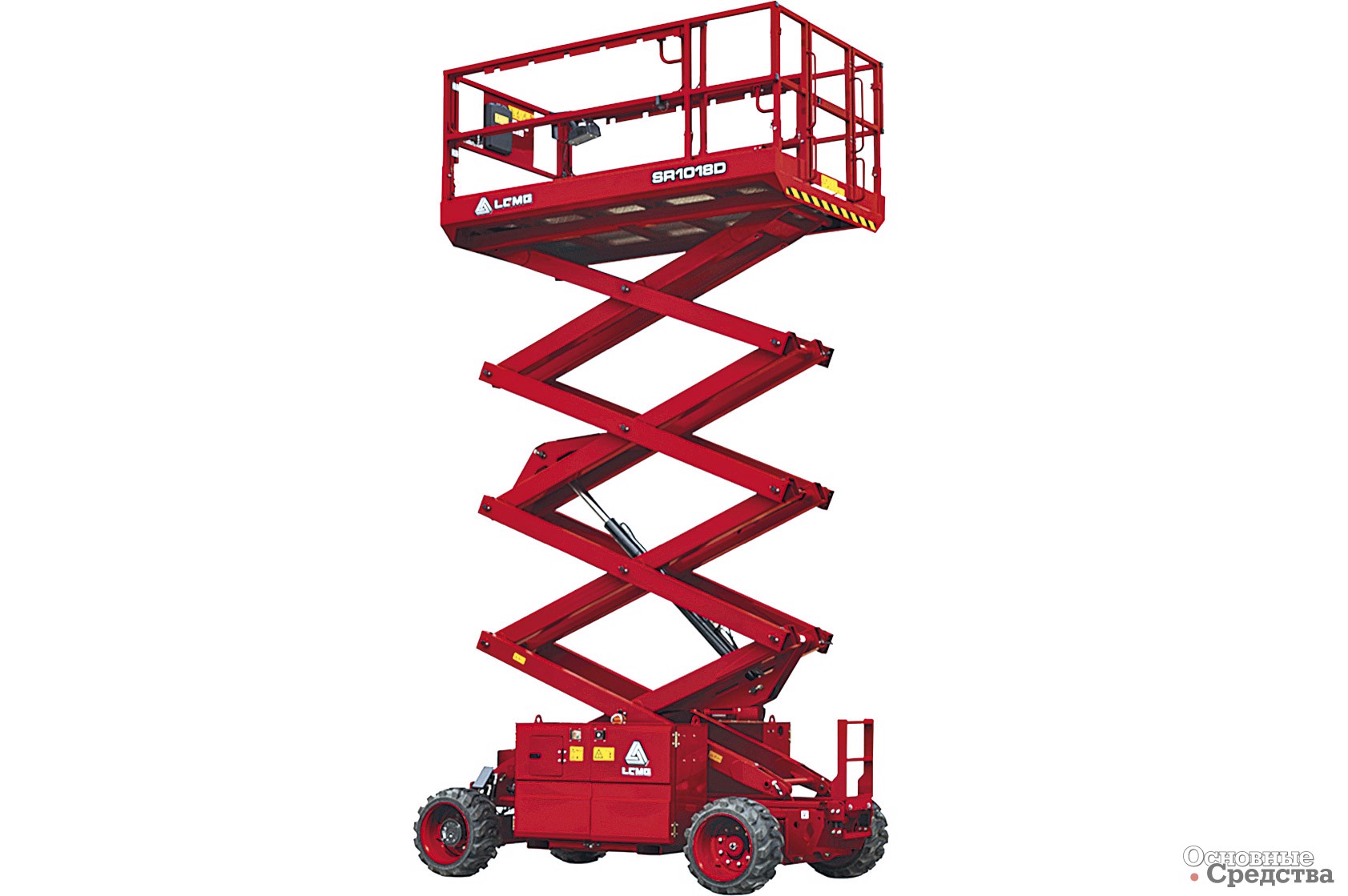

В ассортименте LGMG есть самоходные подъемники всех рассматриваемых типов.
Коленчатые подъемники с дизельными и электрическими двигателями имеют высоту 15,8–17,7 м и грузоподъемность платформы 230 кг. Ходовая часть полноприводная. Рабочие платформы имеют функцию самовыравнивания. У электрических и дизельных ножничных подъемников диапазон рабочих высот составляет от 5,6 до 17,9 м, а грузоподъемность платформ – от 230 до 910 кг. Платформы оснащаются удлинительной палубой до 0,9 м. Имеются модели повышенной проходимости. Телескопические подъемники имеют только дизельный привод, отличаются высотой подъема 22,0–27,9 м и грузоподъемностью платформ 250 кг.
Подъемники всех типов способны двигаться с поднятой платформой, оснащены системой предотвращения перегрузки и интеллектуальной системой самодиагностики через CAN-шину. Телескопические и коленчатые подъемники комплектуются качающимися осями, повышающими устойчивость. Поворотный стол у этих машин способен поворачиваться на 360° без ограничения.
На ряд моделей предоставляется расширенная пятилетняя гарантия. Более чем 30 сервисных партнеров и дилеров компании обеспечивают клиентам послепродажное обслуживание в режиме 24/7.
Телескопические самоходные подъемники применяются в основном при наружных работах, так как прямой длинной стреле при работе требуется больше пространства. Как и коленчатые, «уличные» телескопические подъемники обычно оснащаются дизельным двигателем, полноприводным шасси с гидравлической блокировкой дифференциала и могут снабжаться шинами с протектором высокой проходимости, имеют большой дорожный просвет и способны преодолевать подъемы до 50%. Впрочем, телескопические подъемники могут использоваться и в помещениях, особенно если потолки очень высокие.
Ножничные самоходные электрические и дизельные подъемники характеризуются высотой подъема от 7,87 до 18 м и грузоподъемностью платформы (с функцией выдвижения) 230–680 кг. Возможно движение машины с поднятой платформой. Коленчатые модели с дизельным и электрическим приводом имеют высоту подъема от 12 до 21,38 м и грузоподъемность платформы (без возможности выдвижения) 230–250 кг. Телескопические дизельные подъемники поднимают платформы на высоту от 22,75 до 58,8 м. Грузоподъемность платформ – 250–454 кг. Механизм выдвижения стрелы не требует смазки.
Для коленчатых и телескопических моделей опционно предлагается комплект оборудования для работы техники в условиях сильной запыленности. Все машины оснащаются мостами с независимой подвеской, телематической системой удаленного контроля, в том числе с функциями самодиагностики и предотвращения перегрузки, а также системами автоматического выравнивания и защиты от опрокидывания.

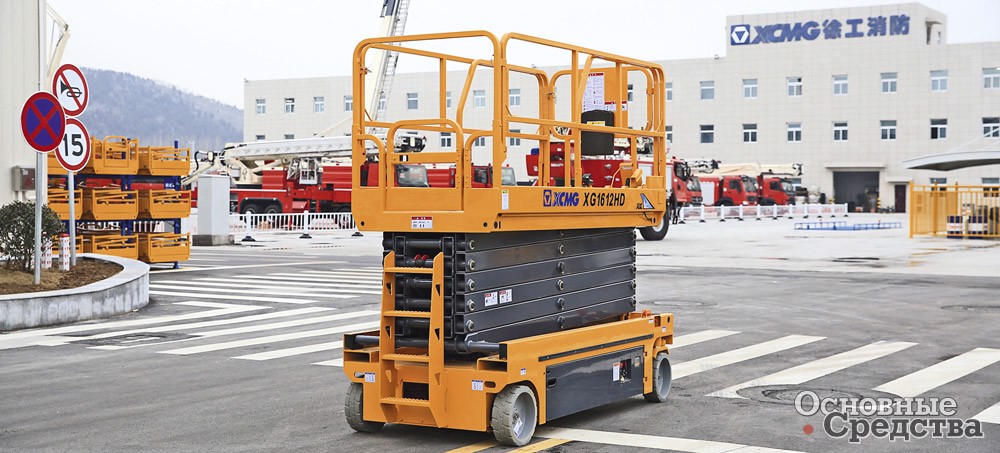

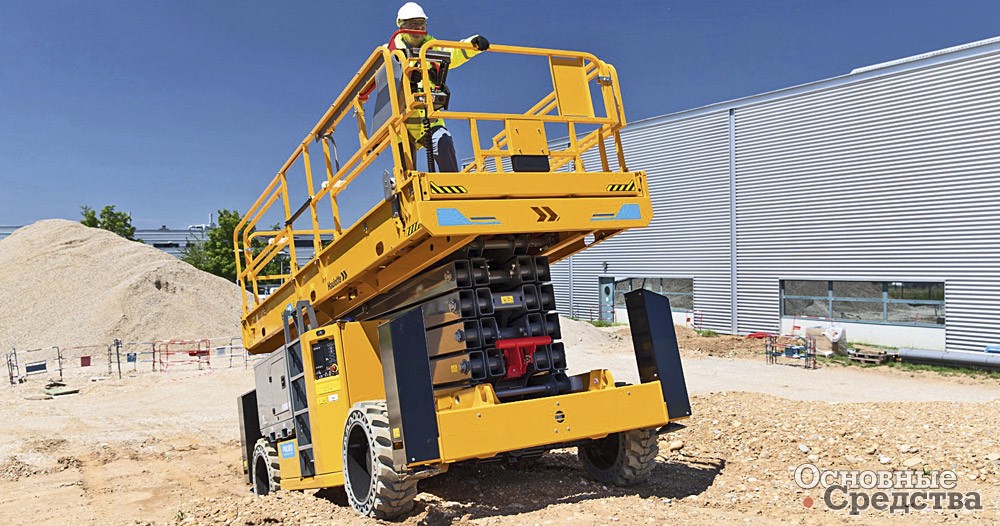

Ножничные самоходные подъемники
Ножничные подъемники более ограничены по высоте подъема по сравнению с телескопическими и коленчатыми машинами.
Но зато они имеют самую высокую грузоподъемность среди подъемников всех рассматриваемых типов. Их подъемный механизм проще по конструкции по сравнению с телескопическими и коленчатыми подъемниками. Специалисты отрасли относят к достоинствам ножничных подъемников хорошую устойчивость и плавный, но в то же время быстрый подъем рабочей платформы, что очень удобно как для работы в помещениях, так и вне помещений, когда требуется средняя высота подъема 6–18 м.

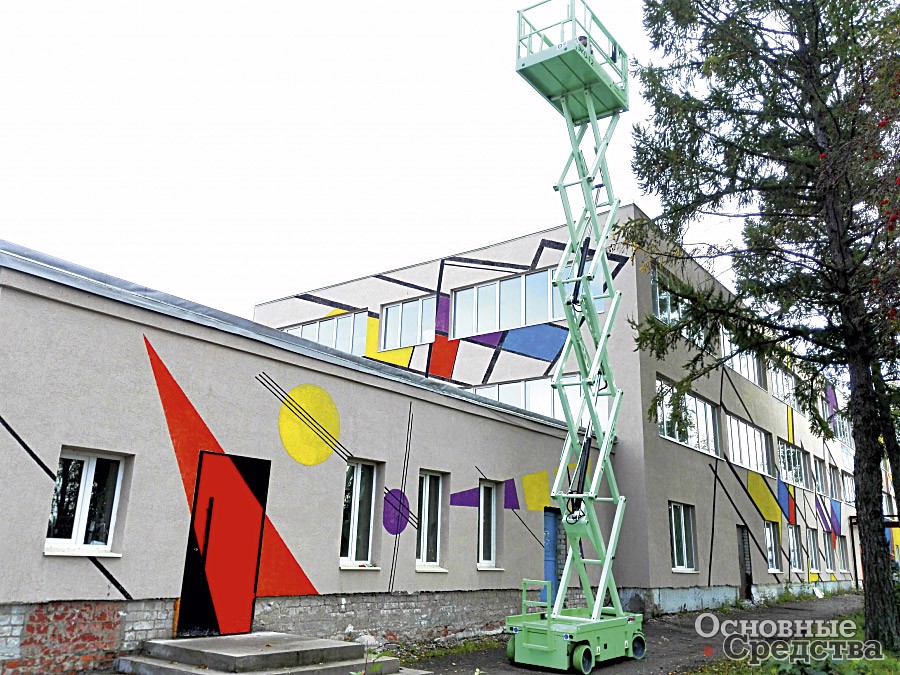

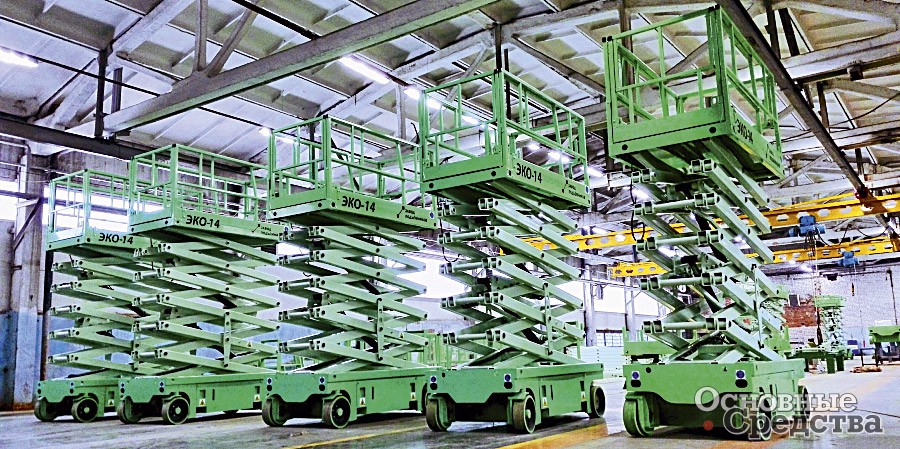

Электрические модели комплектуются гелевыми необслуживаемыми аккумуляторами, которых, как уверяет «Завод подъёмников», нет в базовой комплектации у китайской техники. Рабочие платформы раздвижные.
Подъемники снабжены всеми системами безопасности и имеют все положенные по закону сертификаты соответствия. У предприятия имеется собственная сеть послепродажного обслуживания по всей территории России.
Ножничные подъемники не имеют горизонтального вылета, однако исключительно удобны, экономичны и эффективны при сложных строительно-монтажных работах, когда не требуется горизонтального вылета платформы и нужно поднимать/ опускать тяжелые грузы (до 300–1200 кг) по вертикали: несколько рабочих с необходимыми строительными материалами и оборудованием осуществляют монтаж металлоконструкций, стеклянных панелей и др. Компактные электрические ножничные подъемники широко применяются в качестве подъемных устройств на складах.
Рабочие платформы ножничных подъемников обычно могут раздвигаться (длина до 15 м), обеспечивая еще большее рабочее пространство и дополнительные возможности для работы. Впрочем, размеры платформ могут быть различными в зависимости от того, требуется ли работать в условиях тесноты или наоборот, необходимо больше места для того, чтобы разместить много инструмента и оборудования.

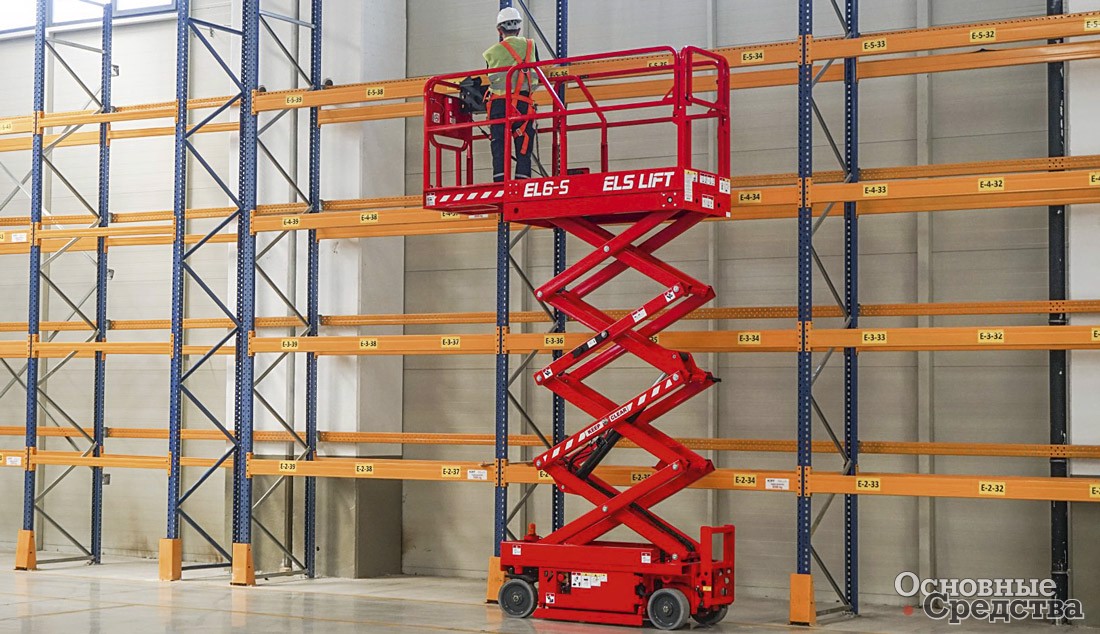

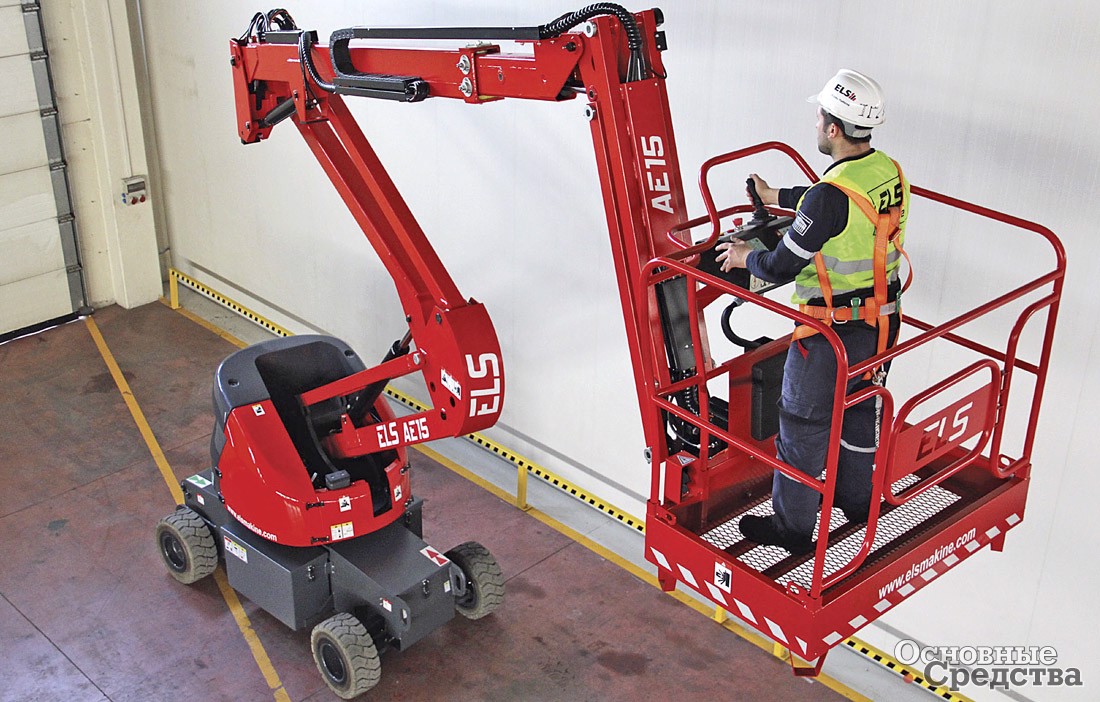

В производственной линейке ELS Lift только электрические самоходные подъемники, в основном аккумуляторные, заряжающиеся от сети 220 В. Коленчатый электрический подъемник с рабочей высотой 15 м и поворотом стола на 355° оснащен аккумуляторной батареей.
Имеется две линейки ножничных подъемников: стандартные и компактные. Стандартные ножничные подъемники имеют высоту подъема от 6 до 14 м и грузоподъемность рабочей платформы от 240 до 450 кг. У компактных ножничных подъемников высота подъема составляет 4,5–5,5 м, габаритная ширина позволяет проходить в стандартные дверные проемы и двери лифтов, а грузоподъемность платформы – 240–250 кг. Платформы подъемников имеют расширяющие секции. Ход у всех машин колесный, с приводом на два колеса, шины, не пачкающие пол. В системе управления используется связь по шине CAN.
На сегодняшний день техника ELS Lift работает более чем в 15 странах: в Германии, Франции, России, Хорватии, Швейцарии, Саудовской Аравии, Нидерландах и т.д.
Иногда нужно одновременно производить работы и перемещаться. Практически все самоходные ножничные подъемники могут передвигаться с небольшой скоростью (0,8–2 км/ч) с поднятой и загруженной платформой.
Как правило, ножничные подъемники менее, чем машины других типов, насыщены электронным оборудованием. Оснащаются дизельными или электрическими двигателями. Электрические и электрогидравлические ножничные подъемники имеют меньшую габаритную длину по сравнению с дизельными, они более маневренны, их проще хранить, так как они могут разместиться на сравнительно небольшой площади, то есть они оптимально подходят для работы в помещениях, особенно в условиях тесноты. Питание электропривода осуществляется от аккумуляторов (заряда которых обычно хватает на восемь часов интенсивной работы), дизель-генератора или электрической сети напряжением в 380 В, также существуют модели с комбинированным типом питания, которые способны самостоятельно генерировать энергию. Масса ножничного подъемника разнится в зависимости от используемого типа электропитания. Так, например, устройства, питающиеся от дизель-генератора, могут весить до 7000 кг, а подъемник с такими же грузовысотными характеристиками, питающийся от электросети, не более 3000 кг.
Некоторые из опрошенных нами специалистов указывали, что у ножничных подъемников с электрическим приводом срок службы аккумуляторных батарей более чем вдвое больше, чем у подъемников с гидравлическим приводом, привод работает более плавно, а работать с ним проще.

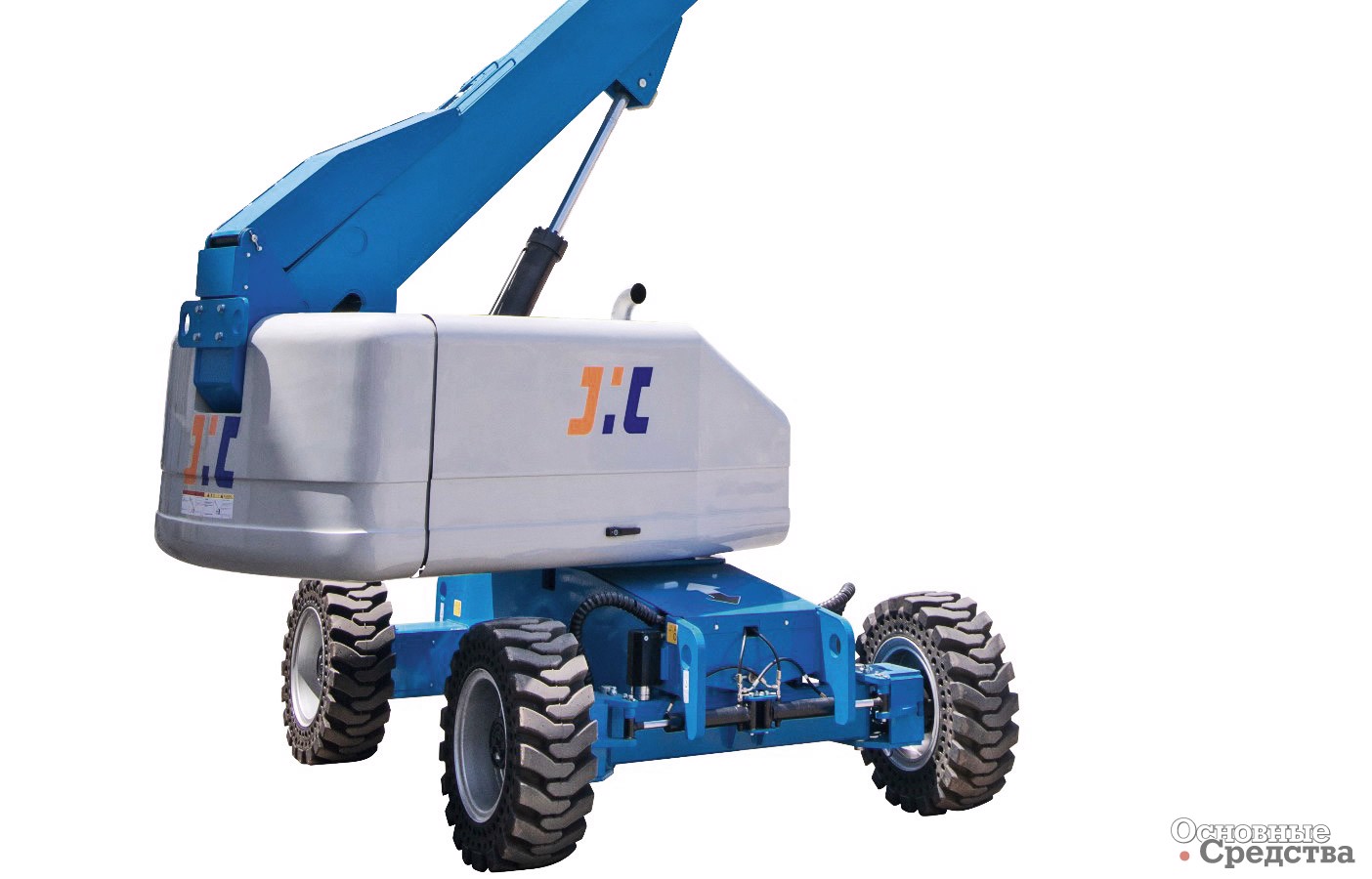

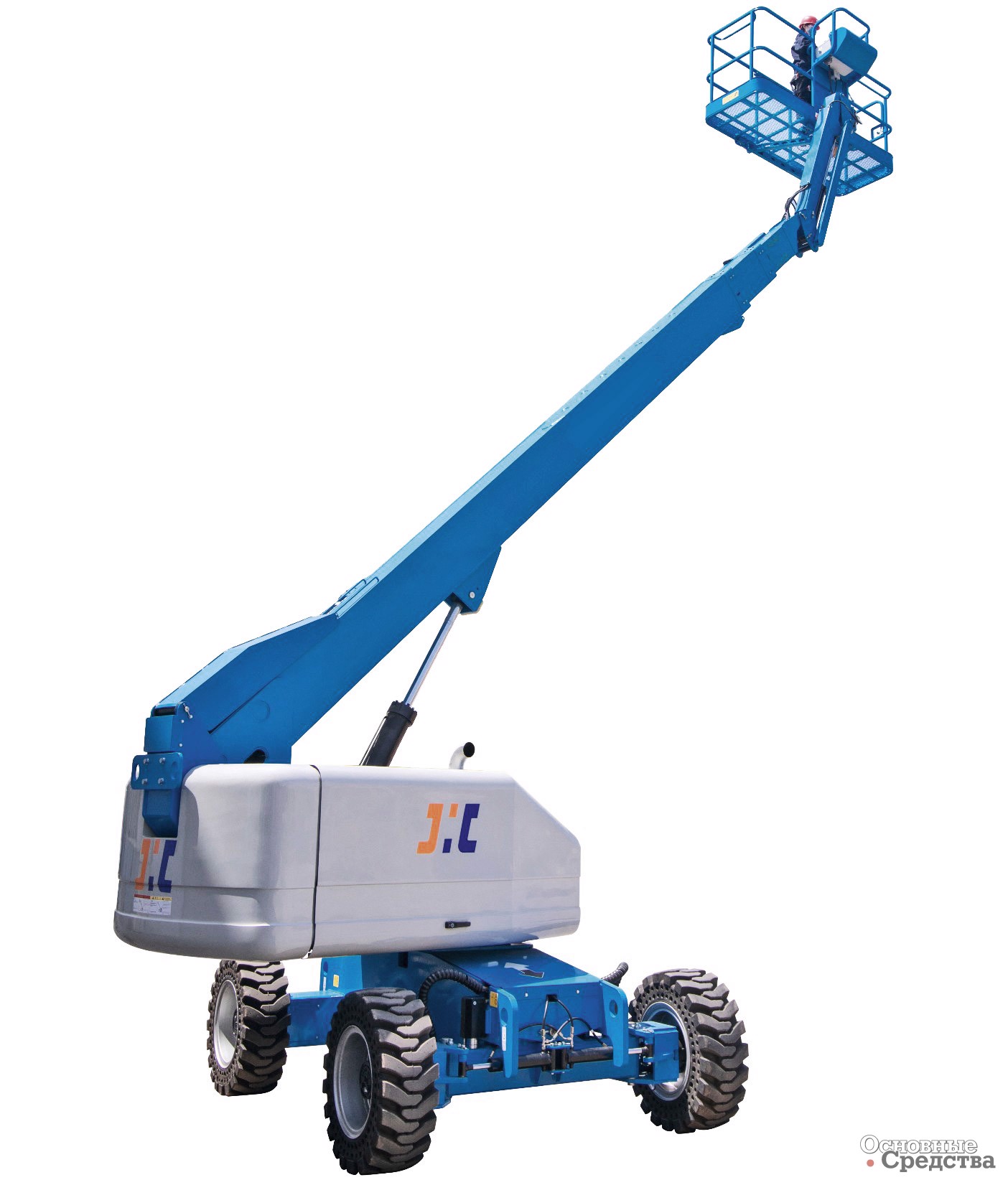

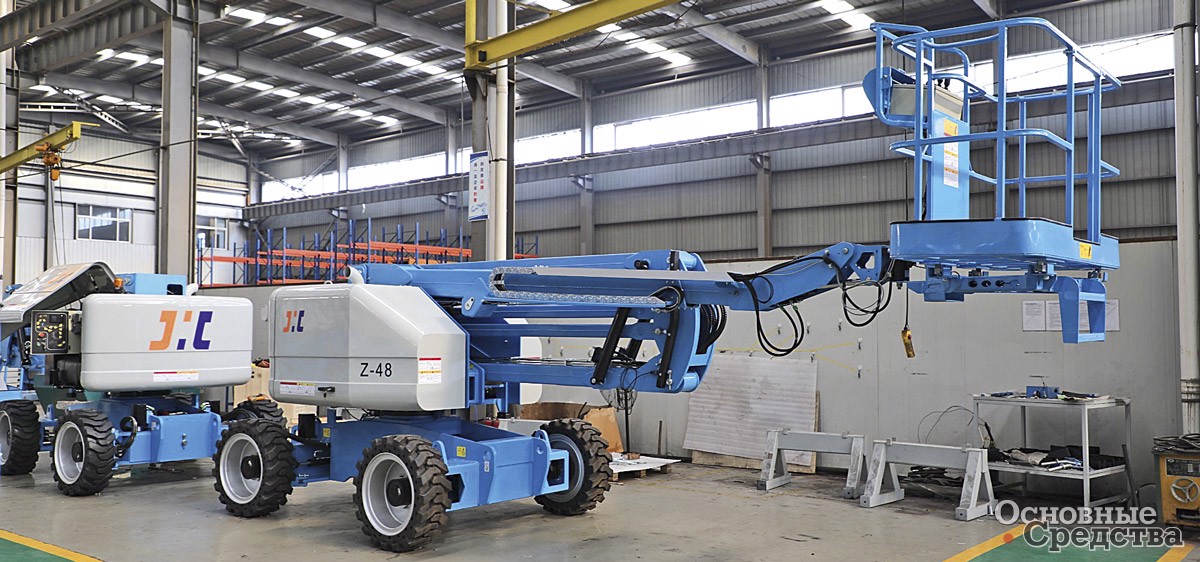

Ножничные погрузчики JHC с дизельным и электрическим приводом традиционно отличаются наибольшей грузоподъемностью платформ: от 200 до 680 кг при высоте подъема от 4,85 до 20 м. Есть модели с колесной и гусеничной ходовой частью. Телескопические самоходные погрузчики с электрогидравлическим или дизельным приводом имеют грузоподъемность платформ (расширяемых) 227–480 кг и высоту подъема от 20,5 до 41 м. Ходовая часть колесная с полным и неполным приводом. Коленчатые подъемники с дизельными и электрическими двигателями оснащаются платформами грузоподъемностью 230 кг и имеют высоту подъема 14,3–26 м. Комплектуются цельнолитыми шинами.
Коленчатые и ножничные подъемники могут передвигаться с поднятой платформой. У телескопических и коленчатых подъемников поворотный стол вращается на 360°, и к тому же платформа может поворачиваться на 160°.
Ножничные подъемники с дизельными или бензиновыми двигателями эксплуатируются преимущественно вне помещений. Такие подъемники обыкновенно имеют полный привод и мощные колеса с протектором высокой проходимости.
Ножничные подъемники (электрические и с двигателями внутреннего сгорания), предназначенные для работы в условиях тесноты, могут оснащаться рулевым управлением всеми колесами, повышающими маневренность.
В последнее время большую популярность получили гусеничные подъемники. У гусениц меньше, чем у колес, давление на землю. К тому же многие производители выпускают модели на гусеницах с резиновыми траками, которые не повреждают покрытие пола, что позволяет им работать в помещениях. У некоторых моделей шасси может раздвигаться, за счет чего площадь опоры существенно увеличивается, масса распределяется по большей площади – это полезно, если машина движется по «чувствительным» к повреждениям напольным покрытиям или газонам. Компактные гусеничные подъемники хорошо подходят для ремонтных работ в помещениях с высокими потолками. Они могут иметь высоту подъема до 30 м и более.
Модели с колесным ходом имеют полный или неполный привод и также оснащаются колесами из резины, которая не оставляет следов на полах. У некоторых подъемников платформы снабжены выдвижной секцией, которая позволяет увеличить длину платформы на 30%.

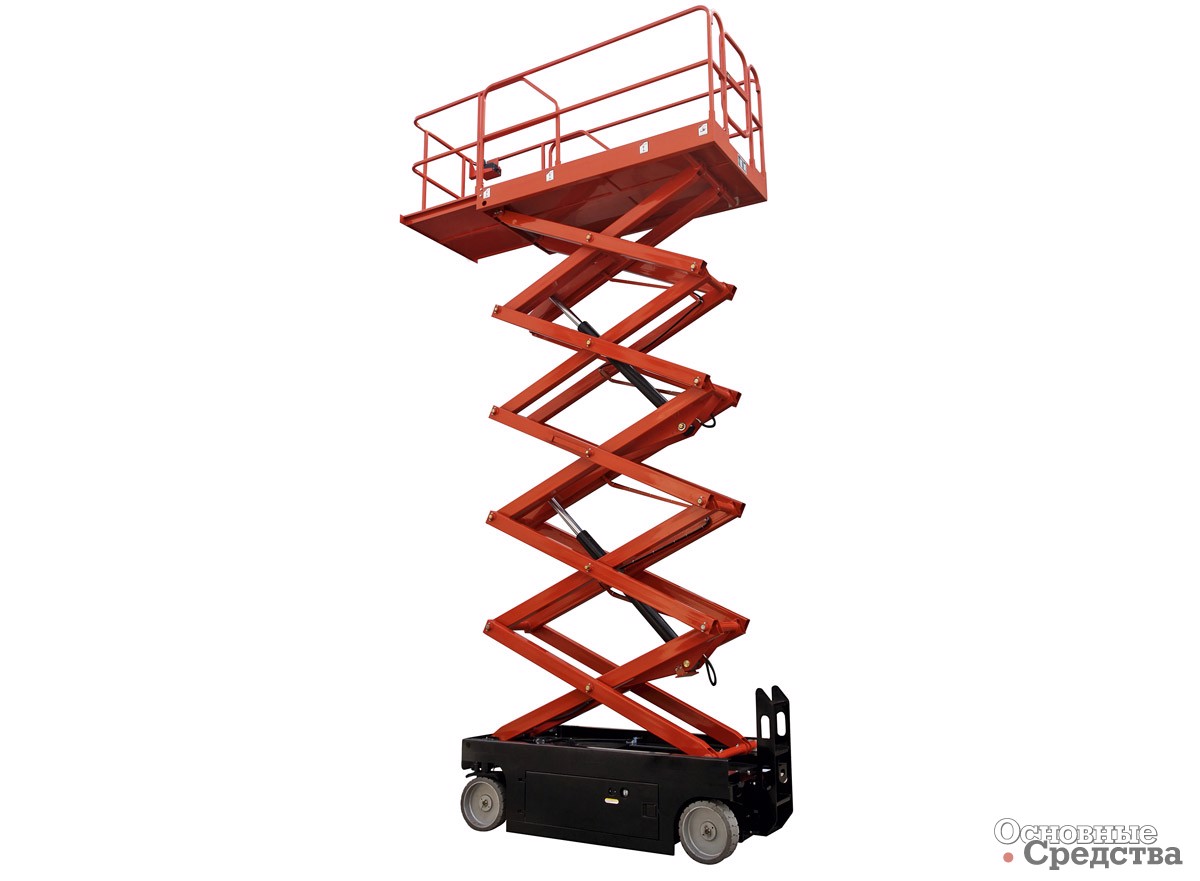

Технические специалисты ООО «ТЕНДЕР» разрабатывают технику, а заказы на изготовление компания размещает на сторонних предприятиях. GROST осуществляет комплексное послепродажное сервисное обслуживание своих подъемников, а также снабжает клиентов запасными частями к технике. Компания предлагает изготовление подъемников по техзаданию заказчика.
И наконец: по отзывам специалистов, к управлению ножничными подъемниками должны допускаться только хорошо обученные и опытные работники.
Подъемники в специальном исполнении
Подъемники всех рассматриваемых типов применяются на промышленных предприятиях, и в том числе химической, фармацевтической, нефтяной, газовой, горнодобывающей, судостроительной и других отраслей, где в ходе производства, а также на складах и в покрасочных камерах в окружающей машину среде возможно возникновение взрывоопасных смесей или соединений. В таких случаях подъемники должны иметь специальное – взрывобезопасное (ВБИ) или взрывозащищенное (ВЗИ) исполнение с соответствующими действующими правилами пожарной безопасности.
Если электрический подъемник предназначается для работы в условиях повышенной влажности, он комплектуется электродвигателем и прочим электрооборудованием во влагозащищенном исполнении.
Ввиду ограниченного размера журнальной статьи мы не имеем возможности рассказать о всех участниках российского рынка самоходных строительных подъемников. Однако из представленной неполной картины можно видеть, что основное место на нем уже занимают китайские производители. Остается только пожелать рынку еще большего разнообразия и преобладания отечественных игроков.
