Особенности эксплуатации экскаватора-погрузчика JCB

Первую партию экскаваторов-погрузчиков JCB завезли в СССР перед Олимпиадой-80, и отдельные экземпляры не просто сохранились до настоящего момента, но эксплуатируются московскими городскими службами, что свидетельствует о высоком качестве этих машин. За десятилетия парк техники JCB вырос, накоплен большой опыт ее эксплуатации.

Потенциального покупателя, уже морально готового расстаться с деньгами, присмотревшего подходящую модель и комплектацию, собравшего отзывы коллег и приятелей и взвесившего все «за» и «против», интересует, в каком виде он получит свою покупку. То есть речь идет о предпродажной подготовке, с которой и начинается эксплуатация. Предпродажная подготовка – вещь нужная, никому не хочется в первый же день обладания свежевымытой, чудно пахнущей машиной лезть под нее и что-то подтягивать, подкручивать, обнаруживать некомплект.

Дилер JCB – а в нашем случае речь идет о ЗАО «ЛОНМАДИ» – не первый год занимается продажей, сервисом и ремонтом техники и, опираясь на многолетний опыт, разработало технологическую карту, чтобы ничего не упустить из виду. На предпродажную подготовку одного экскаватора-погрузчика отведено 8 ч – объем работ немалый. В первую очередь проверяют целостность объекта и комплектность. В дороге машину могли поцарапать, помять, разбить зеркало или стекло, что-то отвинтить. Такие случаи до сих пор бывают. Машина на железнодорожной платформе выглядит такой аппетитной, такой доступной и беззащитной. Соблазн большой. Но, возможно, были недовложения. По недосмотру. Обнаруженные недостатки устраняют.

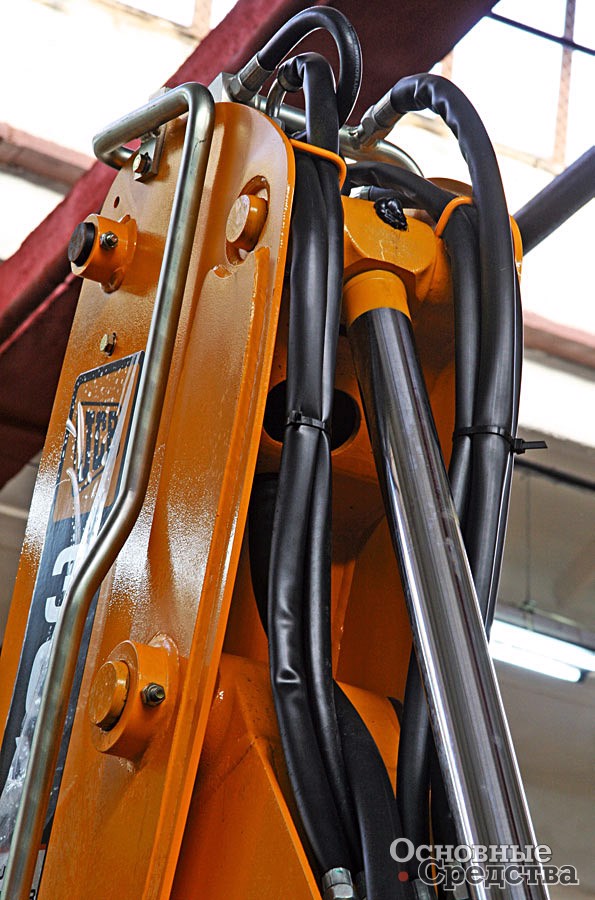

При предпродажной подготовке РВД на стреле скрепляют хомутами

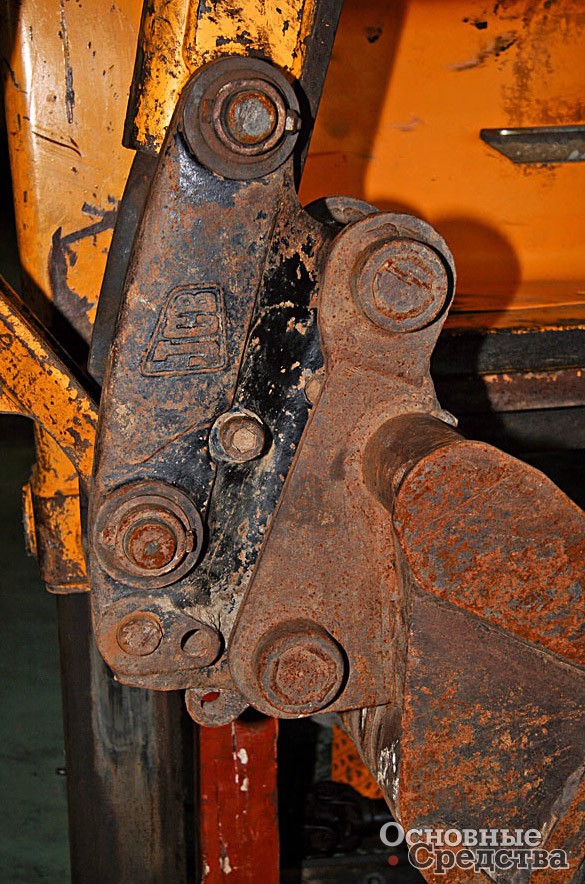

Без смазки шарниры рабочего оборудования приходят в плачевное состояние

Затем следует традиционная проверка уровня жидкостей, пыльников приводных валов, хомутов на РВД, давления в шинах, затяжки колесных гаек и смазка всех необходимых точек. Были случаи неполной затяжки крепежа кабины и РВД. Проверяют функциональность машины – все ли лампочки горят, нет ли протечек, и заправляют топливом, что зимой особенно актуально, так как в баке скорее всего летнее топливо. В обязательные процедуры включена перестановка рамки номерного знака справа налево. Вся техника JCB «праворульная», и рамку ставят справа.

В заказные процедуры входит установка отопителя Webasto, что, кстати, приветствуется операторами, и предпускового подогревателя в систему охлаждения. Все более востребованной опцией становится сигнализация. Обычно устанавливают спутниковую сигнализацию, но некоторые клиенты дополняют ее контролем за расходом топлива. Монтаж сигнализации, согласованной с сервисной службой, проводят нанятые клиентом сторонние специалисты. Антивандальная крышка на экскаваторе-погрузчике признана неэффективной.

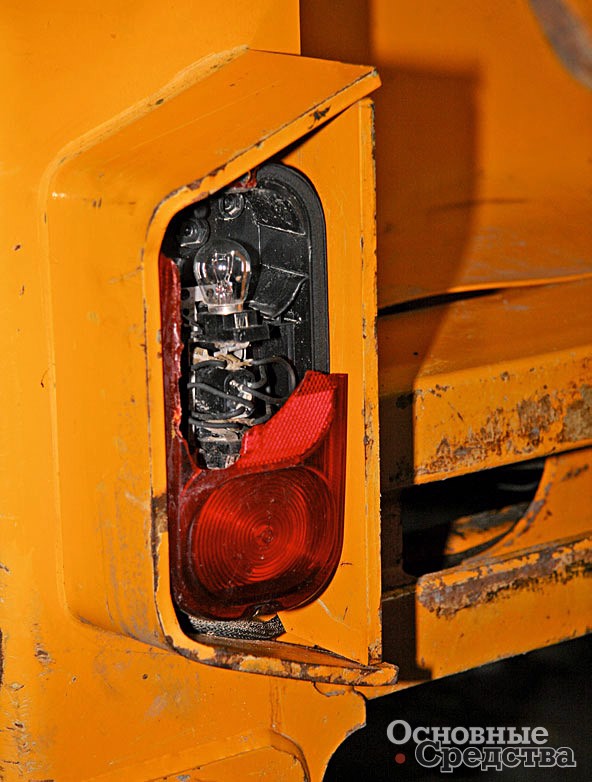

Задний фонарь часто разбивают
Основные смазочные материалы
Двигатель:
  • летнее

  • зимнее

JCB Engine Oil HP 14W40
JCB Engine Oil HP 10W30 API CF-4/SG
Коробка передач JCB powershift JCB Transmission Fluid EP SAE 30
Автоматическая коробка передач ZF JCB ATF
Передний мост и бортовые редукторы JCB Gear Oil
Задний мост и бортовые редукторы JCB Special Gear Oil
Гидравлическая система JCB Hydraulic Fluid HP 32

Наверное, стоит коротко рассказать об особенностях комплектации. Машины с полным набором заказывают редко. В ходу модели с шестеренными насосами и рычажным управлением экскаваторным оборудованием. Эта система намного проще, хорошо отлажена, менее чувствительна к чистоте рабочей жидкости, надежней и дешевле в ремонте, чем вариант с аксиально-поршневым насосом и пилотным управлением. Самая популярная – модель 3СХ Super с большими передними колесами.

И хотя она дороже модели с маленькими передними колесами, проходимость ее выше и она очень удобна для планировки территории. Выбор коробок передач широкий – механическая, 4- и 6-ступенчатые полуавтоматические powershift, автоматические. Для холодного климата дополнительно ставят предпусковой подогреватель в систему охлаждения и автономный отопитель. Аккумулятор остается прежний – на 130 А·ч с пусковым током 850 А. Иногда заказывают систему стабилизации – это один азотный гидропневмоаккумулятор, подключаемый к контуру цилиндров стрелы и устанавливаемый под кабиной.

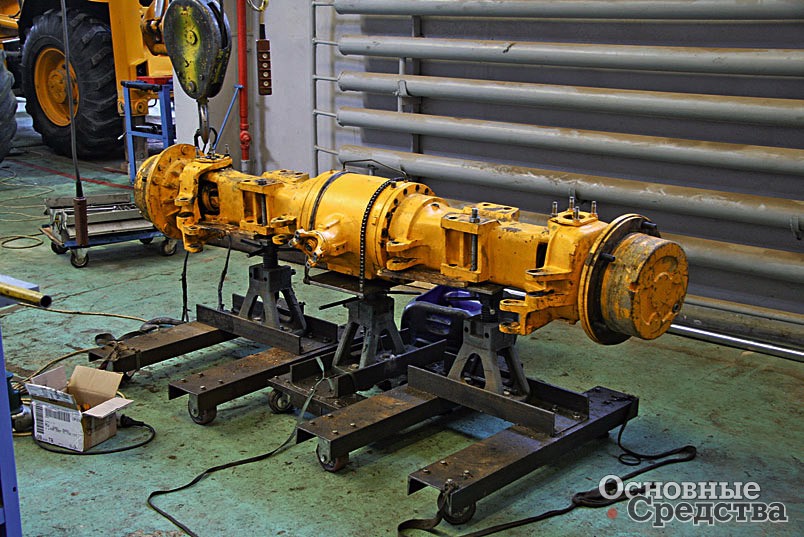

Оснастка для разборки моста

Из дополнительных навесок наибольшим спросом пользуется гидромолот. В Москве, например, без него не обходятся. Некоторые берут гидробуры, но в этом случае надо смонтировать еще один дополнительный гидроконтур. Заказывают и разводку для ручного гидравлического инструмента. Экскаватор-погрузчик – неплохая насосная станция, так почему бы ее не использовать для гидравлической «болгарки», отбойного молотка и т. п.

Новоиспеченный владелец сталкивается с необходимостью техобслуживания, понимая, что машина хорошая, достаточно дорогая и относиться к ней по-варварски – себе дороже. Здесь есть два варианта – пользователь становится на полное обслуживание к дилеру и при наступлении срока пригоняет машину в сервис-центр или вызывает выездную бригаду, и та обслуживает машину на месте, а второй вариант – занимается этим сам, но используя рекомендованные эксплуатационные материалы, тем более когда дилер утверждает, что его материалы привлекательней по цене и надежней, чем те, что указаны в руководстве по эксплуатации.

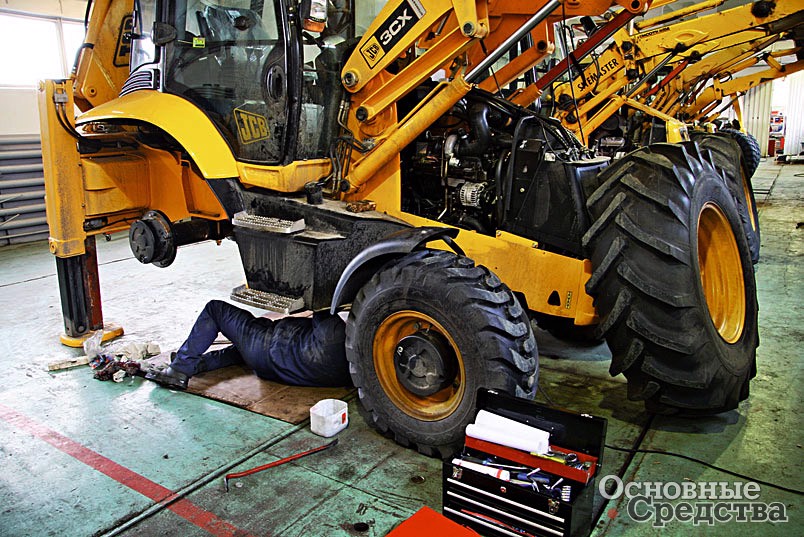

Ремонт в сервис-центре «ЛОНМАДИ»

Прилагаемое к машине руководство содержит международную классификацию масел. В любом случае владельцу машины с двигателем JCB фильтры придется покупать у дилера, так как в двигателе JCB фильтров больше, чем в Perkins, и они несовместимы по посадочным местам. В двигателе JCB четыре фильтра – масляный, топливный с элементом грубой очистки, топливный тонкой очистки и составной воздушный. Воздушный фильтр состоит из наружного, или первичного, элемента (Primary) и внутреннего, или вторичного (Safety). На корпусе фильтра есть датчик, по которому можно судить о чистоте элемента. Наружный элемент меняют каждые 1000 ч, внутренний – каждые 2000 ч. Внутренний элемент можно почистить, но если эта операция не возымеет эффекта, придется поменять.

Периодичность обслуживания следующая. Через первые 100 ч следует заменить фильтры коробки передач (КП) и гидросистемы. Каждые 250 ч меняют моторное масло, фильтр и элемент топливного фильтра грубой очистки, каждые 500 ч – топливный фильтр тонкой очистки и фильтр КП. Каждые 1000 ч следует заменять масло в узлах трансмиссии и наружный элемент воздушного фильтра. Через каждые 2000 ч меняют рабочую жидкость в гидросистеме и внутренний элемент воздушного фильтра. Не стоит упоминать о регулярном шприцевании точек смазки. Полозья рукояти смазывают специальной смазкой.

Гидроцилиндры ковша довольно часто выходят из строя

Замечено: задние колеса изнашиваются быстрей. Это явление объясняется тем, что при пустом погрузочном ковше на заднюю ось приходится большая нагрузка – экскаватор перевешивает. Развесовка рассчитана так, что нагрузка распределяется равномерно по осям при полной загрузке ковша, а поскольку экскаватору-погрузчику приходится много перемещаться с места на место, износ задних колес более интенсивный.

Какие же наиболее часто встречающиеся неисправности называют специалисты сервисной службы? В первую очередь это механические повреждения. Чаще всего бьют, а точнее давят задние фонари, наехав задним ходом на кучу грунта. Мелочь, но неприятно. Фонари расположены крайне неудачно – слишком низко. Некоторые пользователи переставляют фонари наверх, на стойки опор, но эта операция рисковая – все-таки изменение конструкции – и может вызвать у соответствующих госорганов недоумение. Рачительные хозяева вместо разбитого фирменного фонаря приспосабливают фонарь от «уазика». Специалисты сервиса рекомендуют в случае разрушения фонаря сразу отсоединить от него жгут. Дело в том, что в фонаре может возникнуть короткое замыкание с последующим оплавлением и даже возгоранием всего жгута. Полный комплект жгутов стоит 2000 USD, а его замена занимает два дня. Вообще, опыт показывает, что все проблемы с электропроводкой вызваны механическими повреждениями.

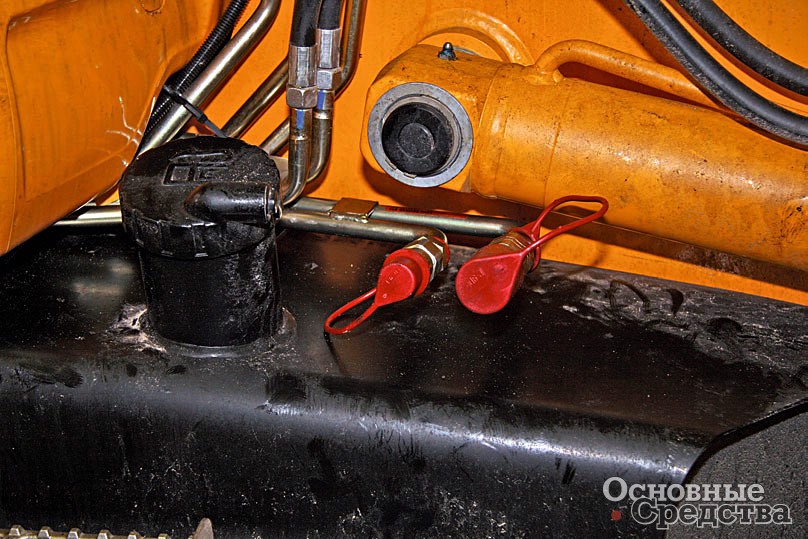

Разъемы для ручного гидравлического инструмента

«Узкое» место – шарниры экскаватора, особенно палец ковша, работающий в абразивной среде и подверженный интенсивному износу. Единственное действенное средство – регулярно его смазывать. Занятие это нудное, но другого способа нет – без смазки палец «убивается» за 1000...2000 ч. Такой варварский вариант, как заваривание пальца, только увеличивает объем последующего ремонта. В транспортном положении настоятельно рекомендуют фиксировать стрелу и телескопическую рукоять пальцами, тогда в движении ударные нагрузки будут воспринимать пальцы, а не посадочные поверхности рабочего оборудования и оно не «разболтается».

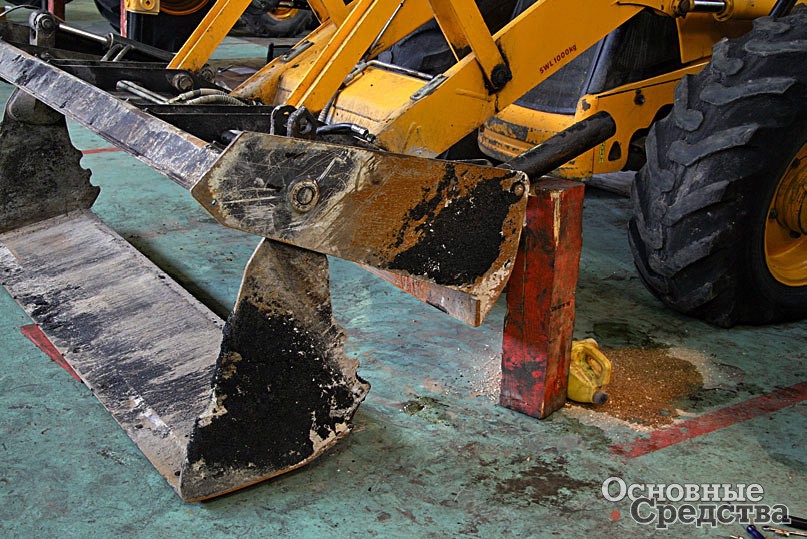

В зоне риска работают гидроцилиндры, раскрывающие двухчелюстной ковш, и случаи их повреждения встречаются часто. Гораздо реже, но случаются повреждения хромированного штока гидроцидиндра ковша, когда оператор неосторожно что-то заденет штоком. Царапина на штоке постепенно «съедает» уплотнение, и гидроцилиндр начинает течь.

Андрей Иванов более двух лет работает на 3СХ выпуска 2000 г. До этого работал на новых тверских экскаваторах. Впечатления от 3СХ очень хорошие: «На нем можно сделать абсолютно всё». Он отмечает, что, пока машина новая, никаких проблем с ней нет. С возрастом могут выходить из строя тормозные цилиндры, да и то по вине оператора, если тот заливает автомобильную тормозную жидкость, разъедающую уплотнения. Следует пользоваться только фирменной. Обслуживает машину сам, но с использованием фирменных материалов.

Со временем, года через два, начинает трескаться оболочка РВД. Для этих случаев сервис-центр «ЛОНМАДИ» освоил технологию изготовления рукавов. Их РВД не настолько хороши, как фирменные, но привлекательней по цене, а срок изготовления намного меньше, чем поставки из Великобритании.

Для машин с двух- или трехрежимным рулевым управлением, т. е. с согласованным поворотом и диагональным ходом, характерна поломка или деформация датчика на переднем мосту, возникающая при наезде на препятствие. Соответственно в этом случае требуется его замена. Были единичные случаи выхода из строя коробок передач, дифференциалов передних мостов. Для демонтажа коробок в сервис-центре изобрели универсальный съемник на базе гидравлической грузовой тележки, и даже из штаб-квартиры JCB приезжали, чтобы перенять этот опыт.

Часто бьют стекла, что зимой очень неприятно. Чтобы клиент не мерз, работники сервиса вырезают пневморезаком стекло по размеру и вклеивают его на место.

Оператор ЗАО ПСФ «Копр» Евгений Лозовский работает на экскаваторах-погрузчиках JCB с 2001 г., поначалу на 3СХ, а последние три года на 3СХ Super. До этого работал на тракторах «Беларус» и Mercedes. По его мнению, 3СХ Super – оптимальная машина для города. Техника JCB надежна – с двигателем 10-летнего экскаватора-погрузчика проблем не возникало. Предприятие крупное, есть собственная ремонтная база. С «ЛОНМАДИ» сотрудничают 12 лет, операторы и механики проходят обучение. Первое ТО проводят специалисты сервис-центра, последующие – свои механики. Евгений посетовал, что его машина не оснащена гидравлическим механизмом сдвига каретки: «На льду каретку не сдвинуть, ковш скользит». Радует его наличие отопителя Webasto, поскольку штатного отопителя в мороз недостаточно, однако если топливо замерзнет, Webasto выходит из строя. Вообще качество топлива удручает. Покупают присадку к топливу в автомагазине, предлагаемый «ЛОНМАДИ» продукт «не пошел». Машина заводится на морозе до –25 °С, но только с предпусковым подогревом. Из дополнительного рабочего оборудования используют гидромолот и трамбовку, а также ручной гидравлический инструмент – помпу и «болгарку». Для них выведены разъемы над топливным баком. Для хранения ручного инструмента сами устроили ящик между колесами правого борта.

Однако основная эксплуатационная проблема, доставляющая наибольшее беспокойство, – это не мелкие механические повреждения и единичный выход из строя агрегатов, а топливо, особенно зимой: на заправках «зимнее» топливо почему-то не всегда оказывается зимним. Основная неисправность, вызываемая некачественным топливом, – это задиры прецизионных пар плунжер–втулка. Выход из строя ТНВД ощутимо бьет по карману. Если ТНВД на двигатель Perkins прежних лет выпуска стоит 500 USD и при диагностике его проверяют по 12 параметрам, то ТНВД двигателя JCB стоит уже 3000 USD и проверяется по 42 параметрам. Сервисный центр предлагает присадку к топливу, которую добавляют в пропорции 1:500, но она не пользуется популярностью.

Ремонт двигателя JCB подразумевает расточку блока цилиндров под ремонтный размер. По сравнению с ремонтом двигателя Perkins с заменой гильз расточка обходится вдвое дешевле. Сервис-центр располагает всем необходимым оборудованием. Ресурс двигателя не менее 20 тыс. ч, и за три года поставок техники с двигателем JCB еще не было ремонтов по причине крайнего износа. Оборудованием пользовались два раза в связи с выходом из строя двигателей из-за аварий.

В заключение о том, на что специалисты сервис-центра советуют обратить особое внимание при покупке бывшего в эксплуатации экскаватора-погрузчика. Прежде всего это состояние ступичных подшипников, коробки передач, двигателя, рулевого управления и гидроцилиндров двухчелюстного ковша.

Лучшее — враг хорошего

ООО «Стройфактор-2000» работает с техникой JCB более 10 лет и, по словам генерального директора Евгения Асташова, остается приверженцем этой марки. Последний крупный проект, выполненный предприятием, – перенос городских коммуникаций из зоны строительства станции метро «Строгино» в Москве.

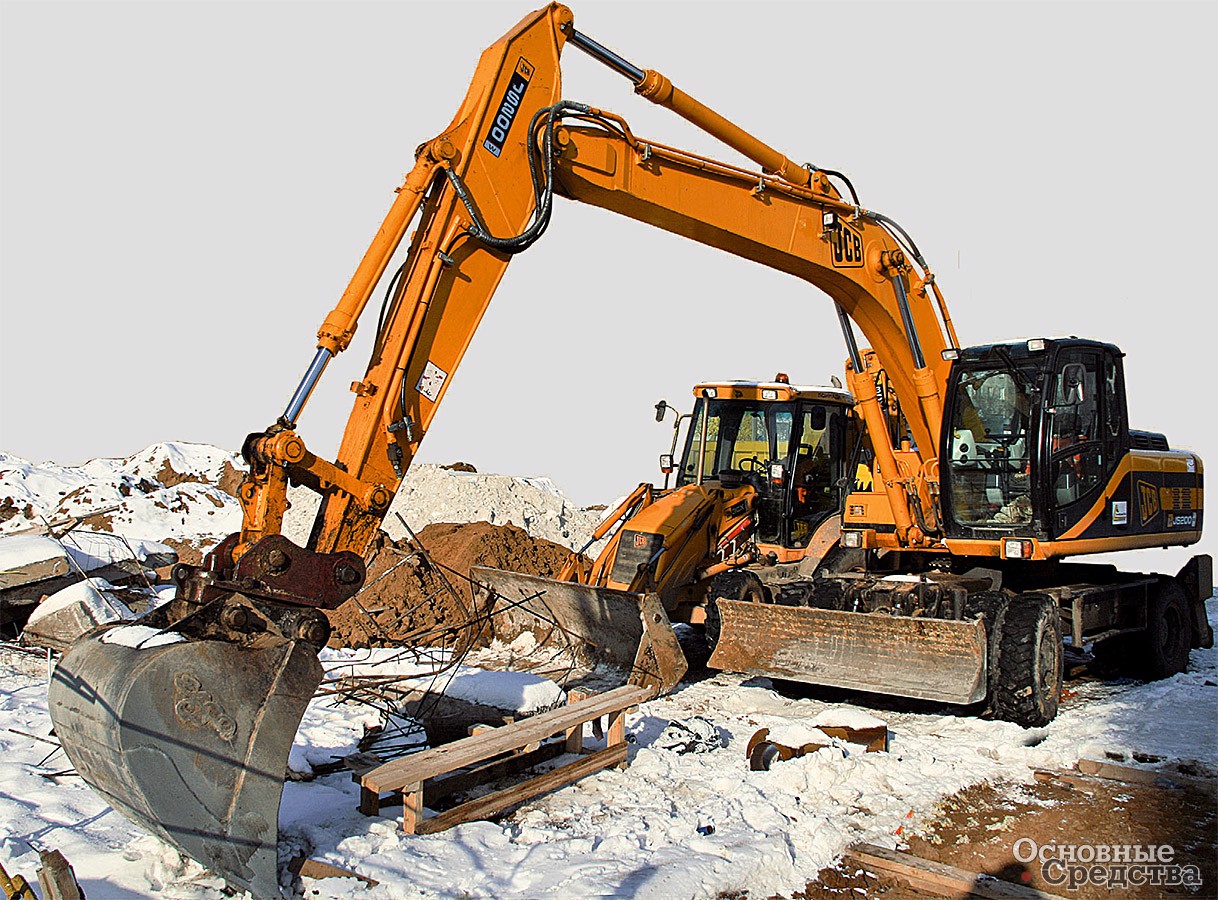

Сегодня в организации работают экскаватор-погрузчик 3СХ, два 4СХ, колесные и гусеничные экскаваторы JCB. Машины эксплуатируют 6...7 тыс. ч, затем покупают новую, а старую «ЛОНМАДИ» берет в зачет. Экскаватор-погрузчик 3СХ куплен в 2005 г., причем в комплектации для Испании. Г-н Асташов не очень доволен этим выбором и рекомендует комплектацию для России. Все-таки разница в конструкции, в каких-то мелочах для жаркого и умеренного климата есть. 4СХ совсем новые, первый куплен на выставке «СТТ-2007», второй – спустя три месяца. Машины в богатой комплектации – с джойстиками, кондиционером, механизмом быстрой смены, гидравлическим механизмом смещения каретки. Е. Асташов считает, что производительность выше, когда оператор работает в комфортных условиях. Из навесок используют гидромолот и бур. Машины мощные, их можно использовать как бульдозер. По словам Е. Асташова, пока боятся брать машины, начиненные электроникой, но он решился, и за 5 месяцев эксплуатации не разочаровался. Предприятие находится на полном обслуживании у «ЛОНМАДИ», сами выполняют только ежедневное ТО. За все время эксплуатации экскаваторов-погрузчиков отмечены в основном мелкие неисправности – выход из строя датчиков. На одной из предыдущих машин 3СХ два раза меняли ТНВД. Присадкой к топливу не пользуются.

ЭКСПЛУАТАЦИЯ, СЕРВИС ПРАКТИКА И СОВЕТЫ ДОРОЖНОЕ ХОЗЯЙСТВО КОММУНАЛЬНОЕ ХОЗЯЙСТВО Экскаватор-погрузчик JCB
Леонид Малютин Основные Средства 04'2008 1 сентября 2016
