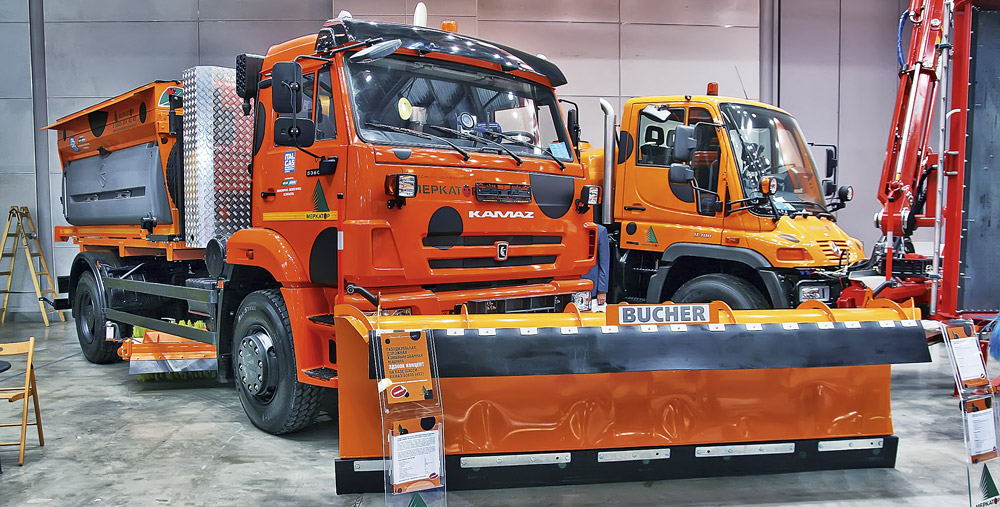

Комбинированная дорожная машина на газодизельном шасси КамАЗ

Газодизельный двигатель

Газомоторное топливо остается экономически привлекательной альтернативой традиционному жидкому топливу, особенно для России, располагающей огромными разведанными запасами природного газа, огромной добычей и самой могучей в мире газотранспортной системой. Казалось бы, бери и пользуйся. Ведь затраты на газомоторное топливо для автомобильной и тракторной техники примерно вдвое ниже, чем на эквивалентное количество дизельного топлива.

В качестве бонуса газомоторное топливо дает значительно менее токсичный выхлоп, чем дизельное топливо, что делает его привлекательным для прохождения техосмотра. Плюс уменьшенный износ цилиндро-поршневой группы благодаря тому, что газ не смывает с поверхности цилиндра масляную пленку, и сокращение расхода масла на угар.

Неспешное распространение газомоторного топлива – компримированного природного газа (КПГ) и сжатого природного газа (СПГ) – породило битопливные силовые установки газодизели. Под газодизелем понимается конвертированный автомобильный или тракторный дизель с комбинированным смесеобразованием.

Комбинированное смесеобразование подразумевает, что в цилиндре сгорают два заряда – газовоздушной смеси и дизельного топлива, причем дизельное топливо служит запалом для газовоздушной смеси. Дизель оборудуют системой регулируемой подачи газа во впускной коллектор. Газовоздушная смесь засасывается под воздействием разрежения или принудительно нагнетается турбокомпрессором в цилиндр, сжимается, при этом температура газовоздушного заряда поднимается выше температуры воспламенения дизельного топлива.

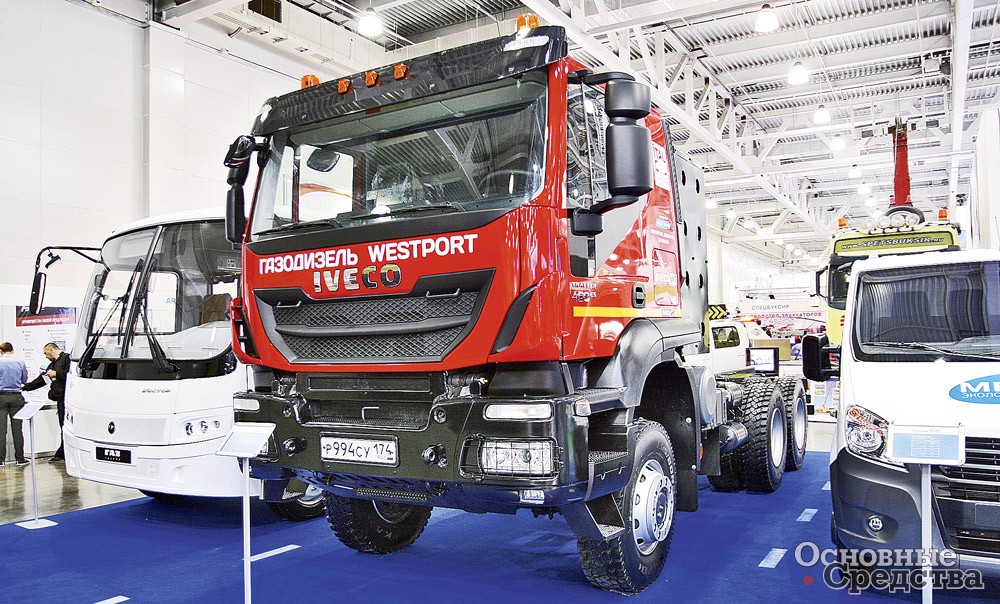

Седельный тягач Iveco-AMT Trakker с конвертированным дизелем Cursor мощностью 332 кВт

В конце такта сжатия через штатную форсунку впрыскивается заряд дизельного топлива, который самовоспламеняется под воздействием температуры и поджигает газовоздушный заряд. Далее рабочий ход, выпуск и цикл повторяются. Самый обычный рабочий цикл дизельного двигателя, за исключением того, что в цилиндр подается не чистый воздух, а в смеси с метаном, и минимальное количество дизельного топ­лива необходимо для поджига этой газовоздушной смеси. Для газодизельного цикла необходимо сохранить степень сжатия, и конвертированный дизель подвергают минимальным переделкам – подключают к впускному коллектору газовую аппаратуру и к системе впрыска топлива подключают электронику, которая берет на себя управление впрыском. С газодизельного цикла легко перейти на дизельный, перекрыв подачу газа. При необходимости газодизель также легко конвертировать обратно в дизель.

Теплотворность пропан-бутана значительно превышает теплотворность метана, но пропан-бутан, или сжиженный нефтяной газ (СНГ), для газодизеля не годится, так как не обеспечивает необходимых параметров горения на высокой степени сжатия. Перевод двигателя на работу только в газовом режиме с СНГ, КПГ, СПГ или магистральным метаном требует более глубокой проработки: снижения степени сжатия прокладками головки блока цилиндров (ГБЦ), демонтажа топливной системы, установки системы искрового зажигания. У заводских газовых двигателей ГБЦ значительно отличается от дизельной.

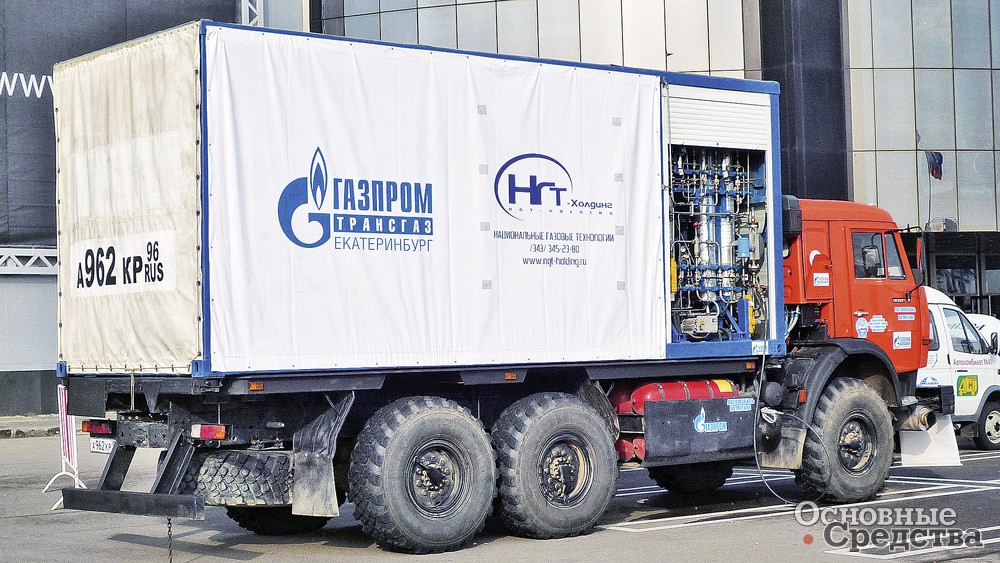

Мобильная АГНКС на 40 заправок в сутки на газодизельном шасси КамАЗ

На борту газомоторное топ­ливо хранят в баллонах, то есть в сосудах под давлением, которым можно придать цилиндрическую, шарообразную или торообразную форму. Это вызывает затруднения с размещением запаса топлива на транспортном средстве, и этого запаса всегда не хватает. По сравнению с жидким топливом масса баллонов с КПГ больше в 6–10 раз, а объем они занимают в 4–5 раз больше при том же запасе хода.

Повышение давления в баллоне дает выигрыш в объеме, но при этом придется увеличить толщину стенки баллона и потерять в полезной грузоподъемности машины. Решить проблему с массой в какой-то степени помогают облегченные высокопрочные материалы — композитные материалы, армированные пластики.

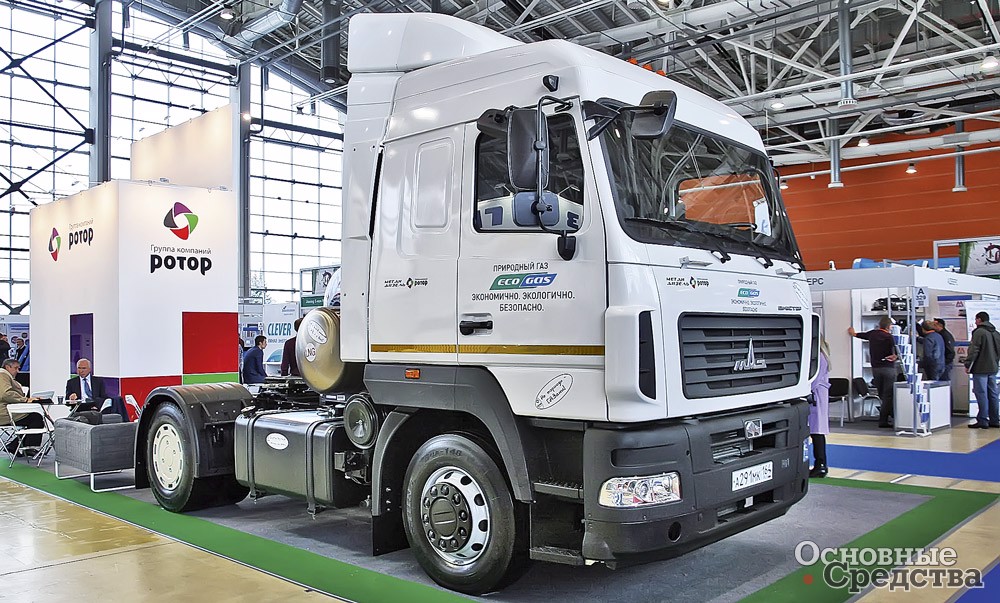

Седельный тягач МАЗ с газодизелем, конвертированным компанией «Ротор», оборудованный баллоном-термосом для СПГ

Сжиженный природный газ имеет такие преимущества перед сжатым, что для того же запаса хода баллонное хозяйство занимает в 1,5–2,5 раза меньший объем и весит в 3–4 раза меньше. При этом баллон с СПГ весит вдвое больше и занимает в 2,8 раза больший объем, чем топ­ливный бак.

Для СПГ требуется не просто баллон, а баллон-термос, который будет обеспечивать температуру хранения от –160 до –196 °С. В состав аппаратуры баллона входит клапан для сброса избыточного давления. Кроме того, для работы с СПГ необходимо устройство регазификации сжиженного метана – испаритель. Остальная газовая аппаратура и система управления такая же, как в случае с КПГ.

Сжиженный метан предпочтительнее там, где требуется значительный запас хода или большой расход топлива, а для баллонов мало места. Это городские автобусы, магистральные тягачи и карьерные самосвалы.

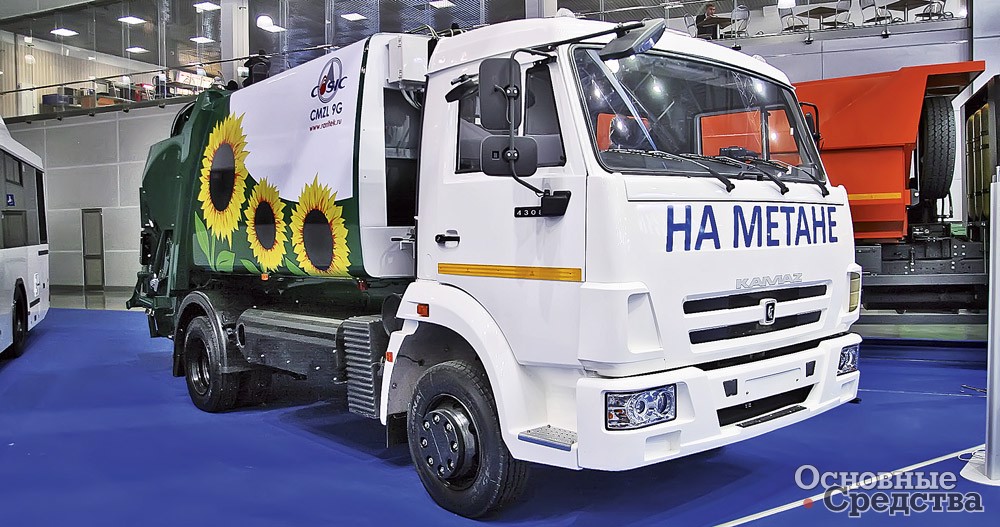

Мусоровоз на газодизельном шасси КамАЗ

Так как баллоны – это сосуды под давлением, то они подлежат периодическому освидетельствованию – осмотру и гидравлическому испытанию пробным давлением в соответствии с «Правилами промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением». Баллоны для КПГ, выполненные из легированной стали и металлокомпозитных материалов, освидетельствуют 1 раз в 5 лет, баллоны из углеродистой стали и металлокомпозитных материалов – 1 раз в 3 года, баллоны из неметаллических материалов – 1 раз в 2 года. Баллоны для сжиженного природного газа подлежат освидетельствованию 1 раз в 2 года. Периодическое освидетельствование плюс жесткие требования к помещениям, в которых обслуживают и ремонтируют газобаллонные автомобили, удорожают эксплуатацию, нивелируя выигрыш от экономии топ­лива.

Температура воспламенения метана выше, чем у дизельного топлива, а скорость горения, наоборот, ниже. И в полном объеме переделка дизеля в газодизель требует увеличения хода поршня, но это слишком сильное, дорогостоящее и затрудняющее обратную конвертацию мероприятие. На газодизельный цикл основное влияние оказывает объем тепла от запального заряда, способ смесеобразования и угол опережения впрыска. Многочисленные исследования показывают, что чем меньше запальный заряд, тем меньше его влияние на процесс горения, тем лучше. Это лучше и с точки зрения экономии дизельного топлива, и с точки зрения экологии. На реальных газодизелях соотношение расхода дизельного топлива и газа зависит от системы впрыска. Для современных двигателей с аккумуляторной системой впрыска это соотношение 20:80, то есть дизельного топлива расходуется довольно много. На старых двигателях с ТНВД это соотношение еще больше – от 30:70 до 35:65 из-за ограничений конструкции ТНВД и топливной аппаратуры в целом.

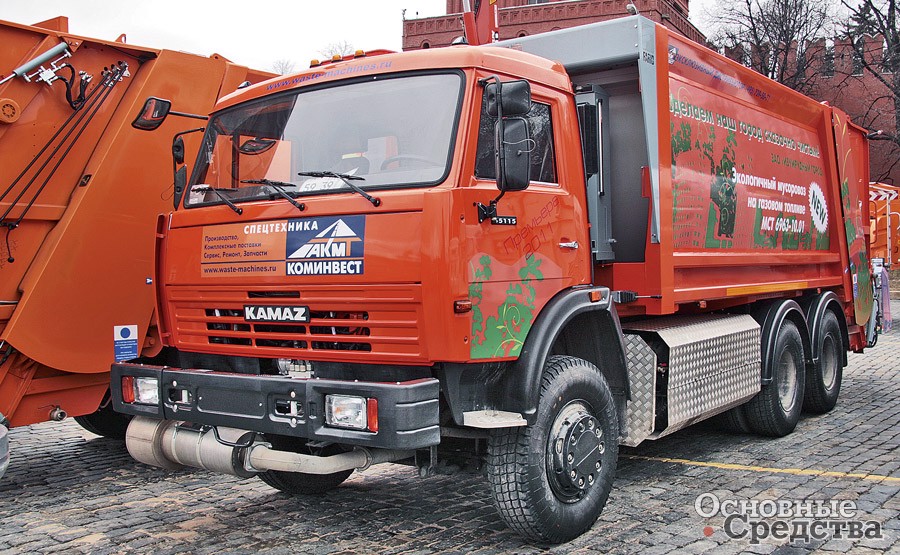

Мусоровоз на газодизельном шасси КамАЗ

Поскольку основной заряд газовый, а горючая смесь приготовляется не непосредственно в цилиндре, а на некотором удалении от него, то газодизелю присуща некоторая инерционность, его реакция на манипуляции педалью газа чуть-чуть запаздывает. Чем ближе к цилиндру инжектируется газовый заряд, тем лучше реакция двигателя. В идеале газ должен впрыскиваться непосредственно в цилиндр, причем несколькими форсунками для оптимального смесеобразования.

Газовый выхлоп экологичен благодаря чистоте метана и бедной рабочей смеси. Обратная сторона обеднения смеси в том, что газодизель теряет до 6% мощности, снижается приемистость, и медленно набирается скорость.

В России достаточно много сервисных компаний, предлагающих конвертирование дизелей, а также установку газового двигателя на шасси. Производство газовых двигателей освоил Ярославский моторный завод. Так, компания «РариТЭК» из Набережных Челнов, партнер ПАО «КАМАЗ», занимается установкой газовых двигателей и конвертацией дизелей. Объемы выпуска газобаллонных автобусов НефАЗ и автомобилей КамАЗ с двигателями КамАЗ, Daimler-Benz и Cum­mins довольно значительные. Машины заказывают автобусные парки и городские хозяйства. Теоретическая мощность производства газобаллонной автотехники компанией «РариТЭК» составляет до 3 тыс. единиц в год.

В Подмосковье группа компаний «Ротор» занимается разработкой, производством оборудования и строительством газозаправочной инфраструктуры, комплексным переводом автотранспорта на газомоторное топливо. Компания обеспечила компрессорным и газозаправочным оборудованием более 30% АГНКС в 20 регионах страны. В числе ее постоянных клиентов «Газпром газомоторное топливо», другие дочерние компании «Газпрома», НК «Роснефть». Компания конвертирует дизели как с системой впрыска Common Rail, так и с ТНВД.

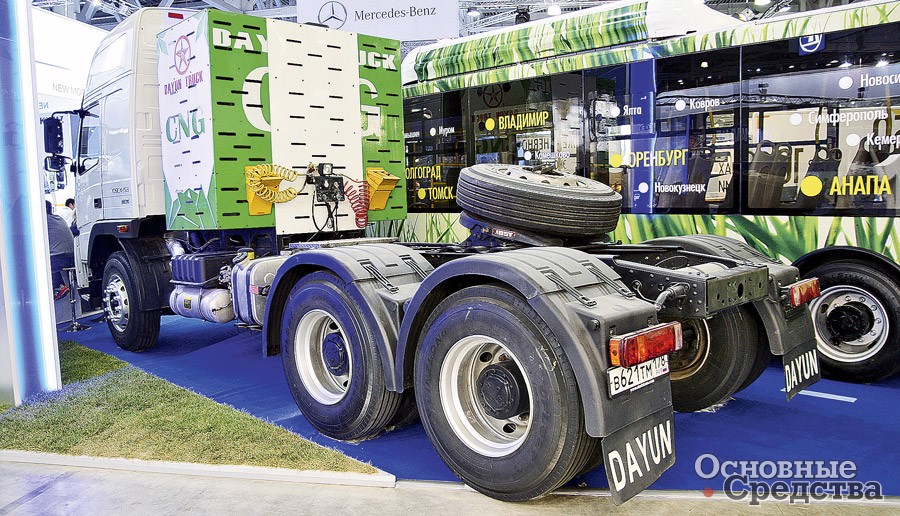

Cедельный тягач Dayun китайского производства с газодизелем мощностью 280 кВт

При обосновании перехода на газомоторное топливо стоит учитывать скоростной режим транспортного средства, который может увеличить расход газомоторного топлива выше планируемого – в городском цикле расход в лучшем случае вдвое больше, чем на трассе, расходы на периодическое освидетельствование и на обслуживание и ремонт в специально подготовленных для этого цехах, а также косвенные потери, как, например, потеря в полезной грузоподъемности транспортного средства из-за массы баллона и газовой аппаратуры. Переход на газ это привязка к газовой заправке, то есть потеря автономности, а если не привязываться, зачем переходить на газ и возить бесполезную аппаратуру, которую в любом случае нужно периодически освидетельствовать, чтобы пройти техосмотр.

Теперь о перспективах метана как газомоторного топлива. Постановление Правительства РФ от 15.01.1993 № 31 «О неотложных мерах по расширению замещения моторных топлив природным газом» первым пунктом своим гласило: «Установить на период действия регулируемых цен на природный газ, поставляемый населению, предельную отпускную цену на сжатый природный газ, производимый автомобильными газонаполнительными компрессорными станциями, в размере не более 50 процентов от цены реализуемого в данном регионе бензина А-76, включая налог на добавленную стоимость». И до недавнего времени это положение действовало и сохраняло ценовую привлекательность КПГ, пока 10 апреля 2015 г. специальное Постановление Правительства РФ № 338 не ликвидировало этот порядок, и сегодня продавец может назначать на КПГ цену по своему усмотрению.

Цена отпущена в свободное плавание, а вместе с ней предсказуемость и возможность планирования бюджета. По логике Правительства РФ переход на метан станет еще привлекательнее, если цена на него устремится вверх, что она и не замедлила сделать, причем опережающими темпами. На конец ноября 2015 г. цена на 1 м3 КПГ достигла 16 рублей – вдвое ниже цены на 1 л дизельного топлива. Уже при такой цене метан малоинтересен, а дальнейший неконтролируемый рост запустит обратный переход на дизельное топливо.

Что касается стремительного развития инфраструктуры заправок метаном, главным образом компримированным, то надежды возлагают на «Газпром газомоторное топливо», созданную «Газпромом» сравнительно недавно дочернюю компанию, миссия которой заключается в строительстве 2000 заправок КПГ. Возможно, этого количества окажется достаточно, чтобы стимулировать стремительный переход автопарка на метан и чтобы запустить волну строительства заправок метаном владельцами сетей АЗС. В существующей рыночной парадигме метан и пропан-бутан – конкурирующие продукты: метан принадлежит «Газпрому», пропан-бутан – нефтяным компаниям. Нефтяникам, владеющим большинством АЗС в стране, интереснее сбывать свой продукт – пропан-бутан, более того, им нужно его куда-то и как-то сбывать. Технология сжижения и дистрибуции сжиженного нефтяного газа существенно дешевле и проще, чем компримированного и сжиженного природного газа.

Фургон-рефрижератор на газодизельном шасси Iveco

Противоречива и непредсказуема судьба метана как газомоторного топлива. Вероятнее всего, он останется нишевым энергоносителем, применяемым в принудительном порядке за счет городских бюджетов. При всех своих побочных эффектах газодизель – это прекрасное решение на период перехода от дизельной экономики к газовой, он работоспособен в них обеих и оставляет возможность обратной конвертации.

УЗЛЫ, АГРЕГАТЫ, КОМПОНЕНТЫ ТЕХНОЛОГИИ
Леонид Малютин Основные Средства 01'2016 27 января 2016
