Виброплиты и вибротрамбовки

Особенности конструкции и рекомендации по применению

И виброплита, и вибротрамбовка – компактные и мобильные машины для уплотнения различных материалов: щебня, песка, грунта и др., а также уложенного асфальта и тротуарной плитки. Они используются везде, где невозможно или неэкономично использовать крупногабаритную технику. Между виброплитой и вибротрамбовкой существует принципиальная разница.

Чем отличается вибротрамбовка от виброплиты?

Принципиальное отличие виброплиты от вибротрамбовки заключается в конструкции механизма, создающего вибрации. У виброплиты это вибровозбудитель – закрепленный на рабочей платформе дебалансный вал (один или несколько), который, вращаясь, вибрирует с высокой частотой и небольшой амплитудой. Колебания равномерно распространяются по всей площади платформы.

У вибротрамбовки колебания создаются возвратно-поступательным движением вибрационного поршневого блока (например, компрессионно-вакуумного или пружинно-воздушного), прикрепленного к небольшой и тяжелой (платформе, «подошве», «башмак» ударная стопа, плита), т.е. платформа вибротрамбовки скорее не вибрирует, а наносит удары с низкой частотой и большой амплитудой.

Соответственно при одинаковой центробежной силе вибраций вибротрамбовка уплотняет материал на большей площади, но на меньшую глубину, а вибротрамбовка – на бòльшую глубину, но на меньшей площади.

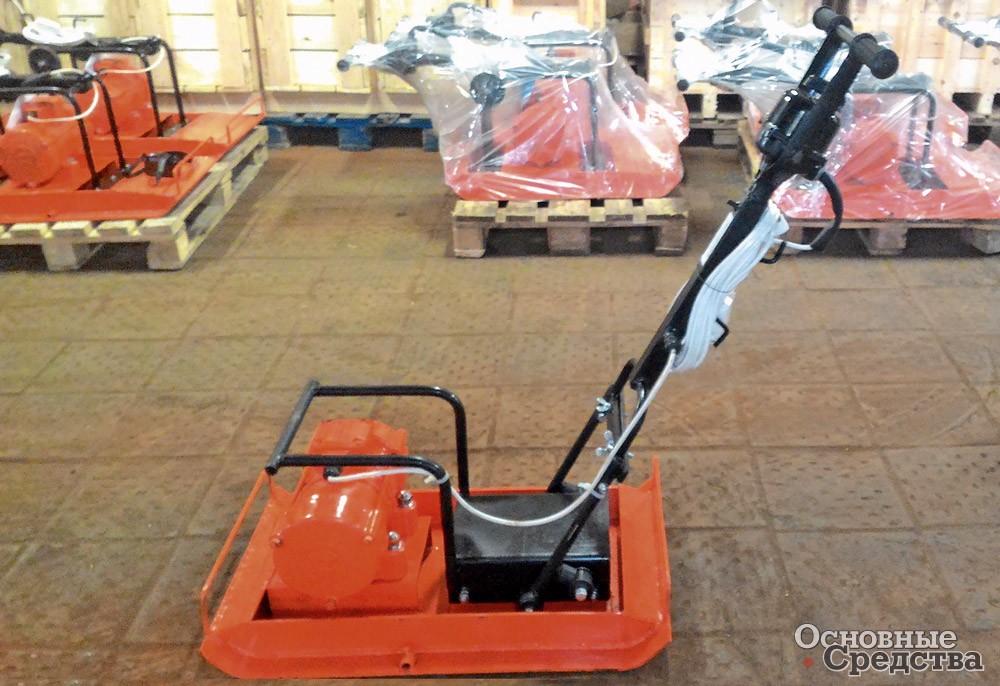

«Вибромаш»
Производственное объединение предпринимателей «Вибромаш» (г. Ярославль, московское представительство ООО «Строймашсервис-Мск») выпускает линейку электрических виброплит ВУ из 3 моделей номинальной мощностью 0,25–0,55 кВт и массой от 40 до 80 кг. Виброплиты питаются через шнур от сети 220 В, не нуждаются в аккумуляторе. Виброуплотнитель работает с крупными частицами типа щебня, асфальтобетона и с мелкодисперсным песком, с влажным и липким материалом. Глубина утрамбованного виброплитами слоя составляет до 30 см. Виброплиты комплектуются транспортировочными колесами, ковриком резиновым, а также насадкой для колки льда. Электрический виброуплотнитель в отличие от бензинового аналога не нуждается в замене фильтра, свечи, заливке масла, способен работать даже при низких температурах. Электрическая виброплита стоит гораздо меньше, чем бензиновый или дизельные аналоги.

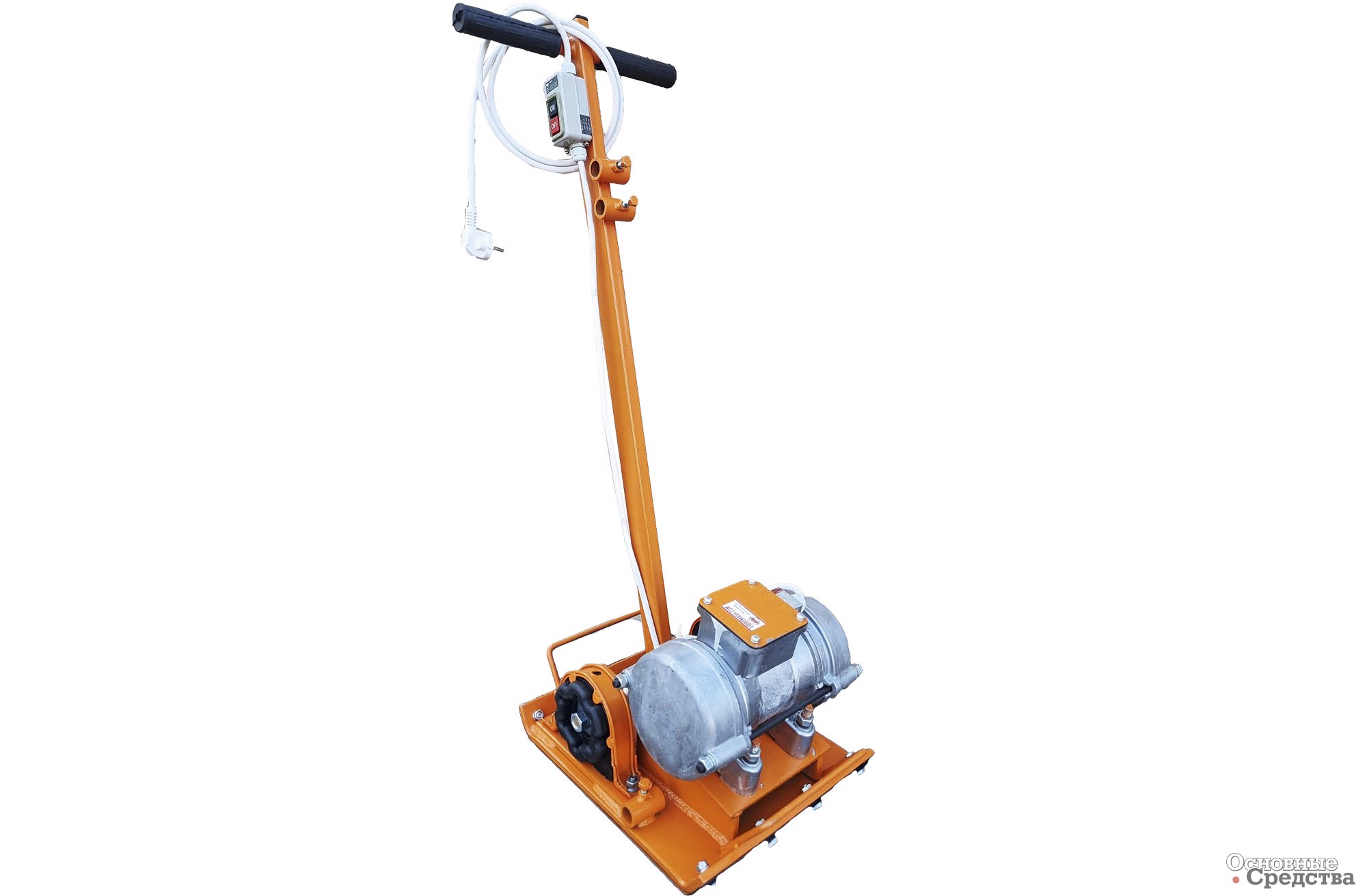

«Вибромаш»

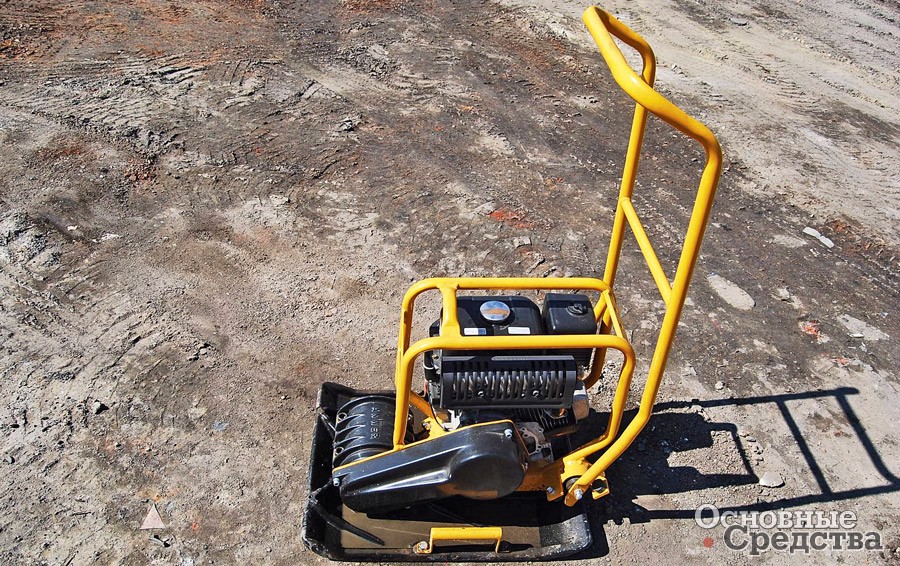

Виброплита

При выборе виброплит следует обратить внимание на ряд параметров.

Масса. Модели виброплит имеют различную массу, от нее зависит толщина уплотняемого слоя. Машины массой до 70–75 кг используются для уплотнения песчаных грунтов и мелкого щебня, толщина уплотняемого слоя до 15 см, а также для укладки тротуарной плитки и брусчатки. Для уплотнения асфальта и крупного щебня не рекомендуются.

Виброплиты массой 60–120 кг считаются универсальными, уплотняют слой материала до 20–35 см, но развивают небольшую производительность, они считаются «оборудованием бытового применения», рекомендуются для ландшафтных работ, укладки асфальтовых дорожек, ямочного ремонта, уплотнения грунта после обратной засыпки траншей при коммунальных работах.

Модели свыше 140 кг используются в промышленном и дорожном строительстве для связанных грунтов (глины, суглинки) на глубину до 30–90 см и асфальтового покрытия. Не рекомендуются для укладки тротуарной плитки.

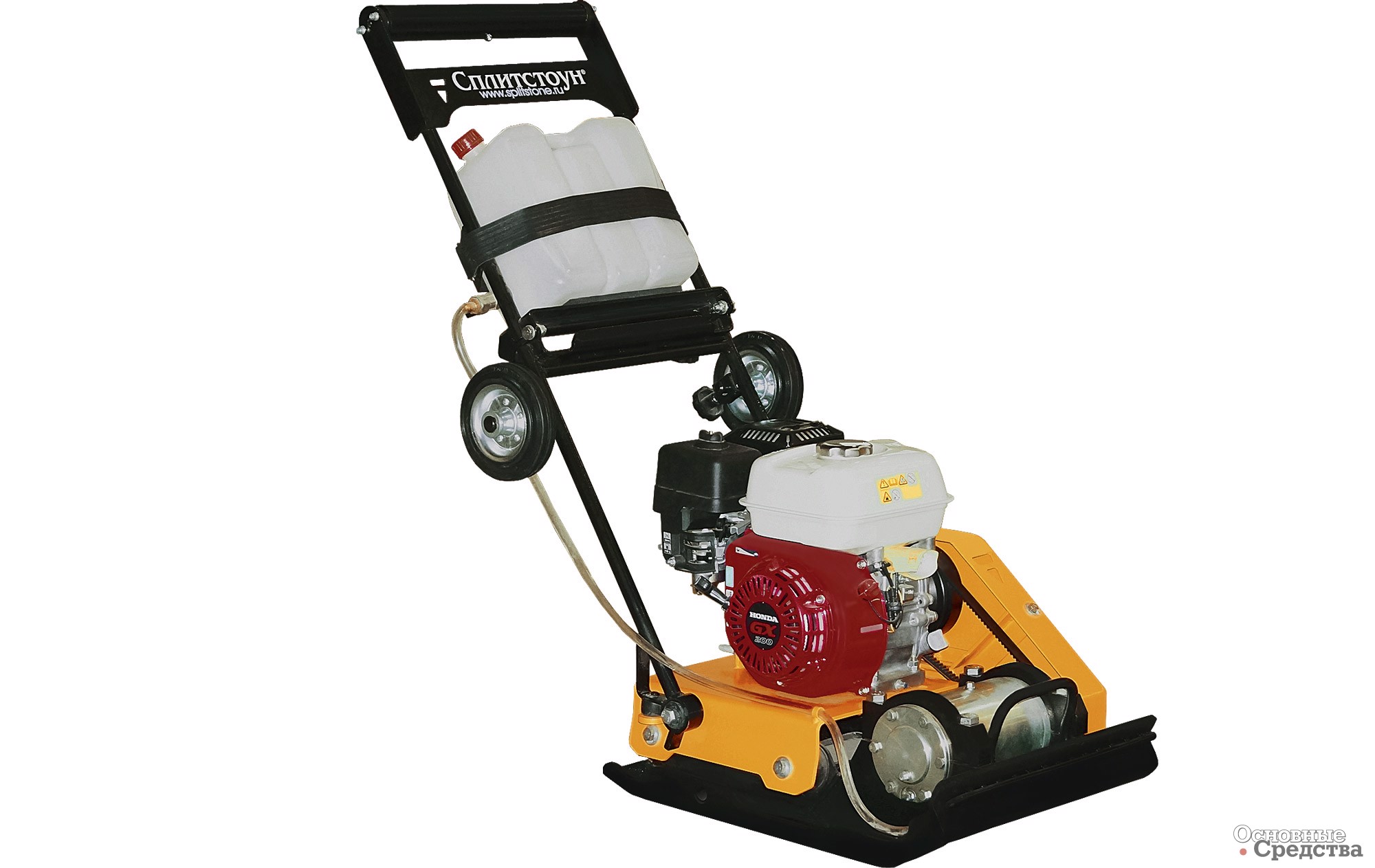

«СПЛИТСТОУН»
АО «МЗ «СПЛИТСТОУН» (г. Москва) производит линейку ручных виброплит VS из 9 моделей массой от 57 до 300 кг, оснащенных бензиновыми двигателями мощностью от 3,6 до 8,4 кВт, которые обеспечивают глубину уплотнения от 100 до 400 мм. Для машин предлагаются на выбор двигатели различных марок, а также виброгасящий коврик для уплотнения тротуарной плитки. Машины оснащаются складывающейся ручкой с повышенной виброзащитой, снижающей уровень вибрации в 6 раз и уровень воздействия вибрации на оператора почти в 40 раз. Тяжелые виброплиты VS могут соединяться в ряд до 5 машин и уплотнять материалы лучше виброкатков. На машинах предусмотрена система смачивания плиты. Плита имеет закругленные обводы, благодаря которым она не тонет в мягких грунтах и не оставляет полос на асфальте.

Компания утверждает, что виброплиты «СПЛИТСТОУН» составляют 30% парка всех виброплит России.

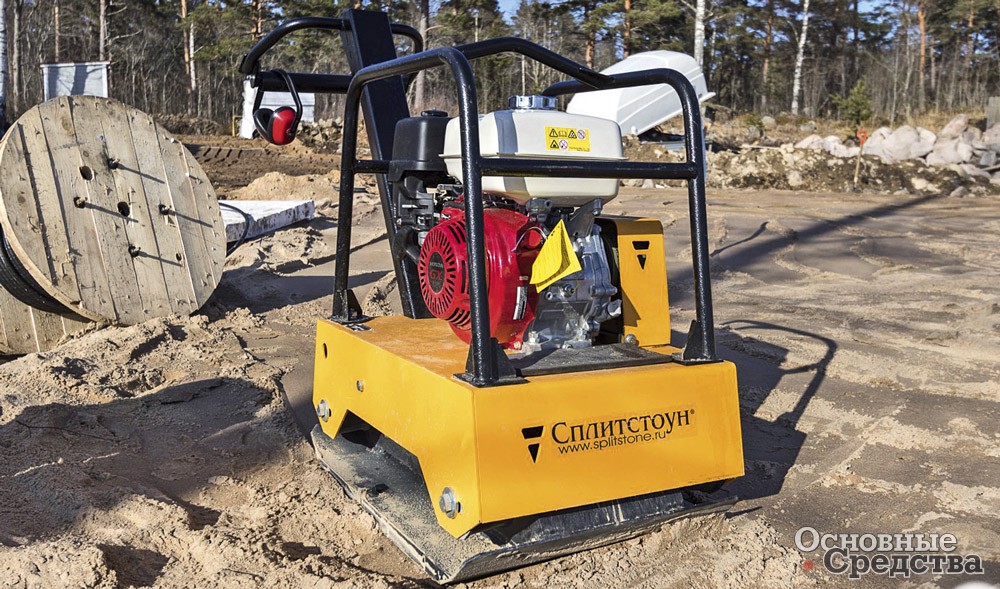

«СПЛИТСТОУН»

Двигатель. Виброплиты могут оснащаться бензиновыми, дизельными, газовыми и электрическими двигателями. Электрические модели меньше по габаритам. Бензиновые, дизельные и газовые экономнее при эксплуатации и более производительны. Электродвигатель может питаться от литий-ионных батарей, емкости которых достаточно для работы виброплиты в течение рабочего дня. Разряженные батареи оператор может заменить на свежие за несколько секунд.

Параметры плиты. Уплотняющая плита может быть изготовлена из литого чугуна – она считается более надежной, так как обладает более высокой жесткостью, чем стальная. Выбор размеров плиты зависит от площади, которую нужно уплотнять: чем больше фронт работ, тем с большей плитой нужно выбирать машину.

Если рабочая плита имеет изогнутые края, ее будет легче поворачивать в процессе работы и она не оставляет следов на асфальте. Плиты для укладки тротуарной плитки и брусчатки комплектуются специальным виброгасящим демпфирующим ковриком из резины или полиуретана или полимерной подушкой для выравнивания плитки.

Одноходные, реверсивные. Виброплита не только уплотняет, но и перемещается по горизонтали за счет работы вибрационного механизма. Под действием центробежной силы, создаваемой вращающимся дебалансным валом/ валами, плита движется вперед (одноходная) или вперед и назад (реверсивная). Реверсивные виброплиты оснащаются переключателем (механическим или гидравлическим) направления хода. Обычно реверсивными бывают тяжелые модели массой от 100 кг, которые трудно развернуть вручную. К тому же в тесных местах одноходную виброплиту развернуть просто невозможно. Реверсивные виброплиты удобнее в работе и имеют более высокую производительность.

Система орошения. Если есть риск, что уплотняемый материал будет налипать на плиту, следует использовать модель с оросительной системой и баком для воды. При уплотнении асфальта следует обязательно использовать виброплиты с системой орошения.

Дополнительно оборудование, опции. Чтобы сэкономить рабочее время, снизить себестоимость и повысить качество работ, рекомендуется использовать модели с системой контроля степени уплотнения. Она позволяет исключить лишние проходы. Возможна комплектация виброплит счетчиком моточасов и колесами для транспортировки.

Современные модели виброплит могут оснащаться телематическим оборудованием, обеспечивающим мониторинг основных технических параметров (состояние заряда аккумулятора, период эксплуатации и интервалы технического обслуживания) на сервисном портале или через приложение на мобильном гаджете.

В качестве опции иногда предлагаются дополнительные платформы, увеличивающие площадь уплотнения.

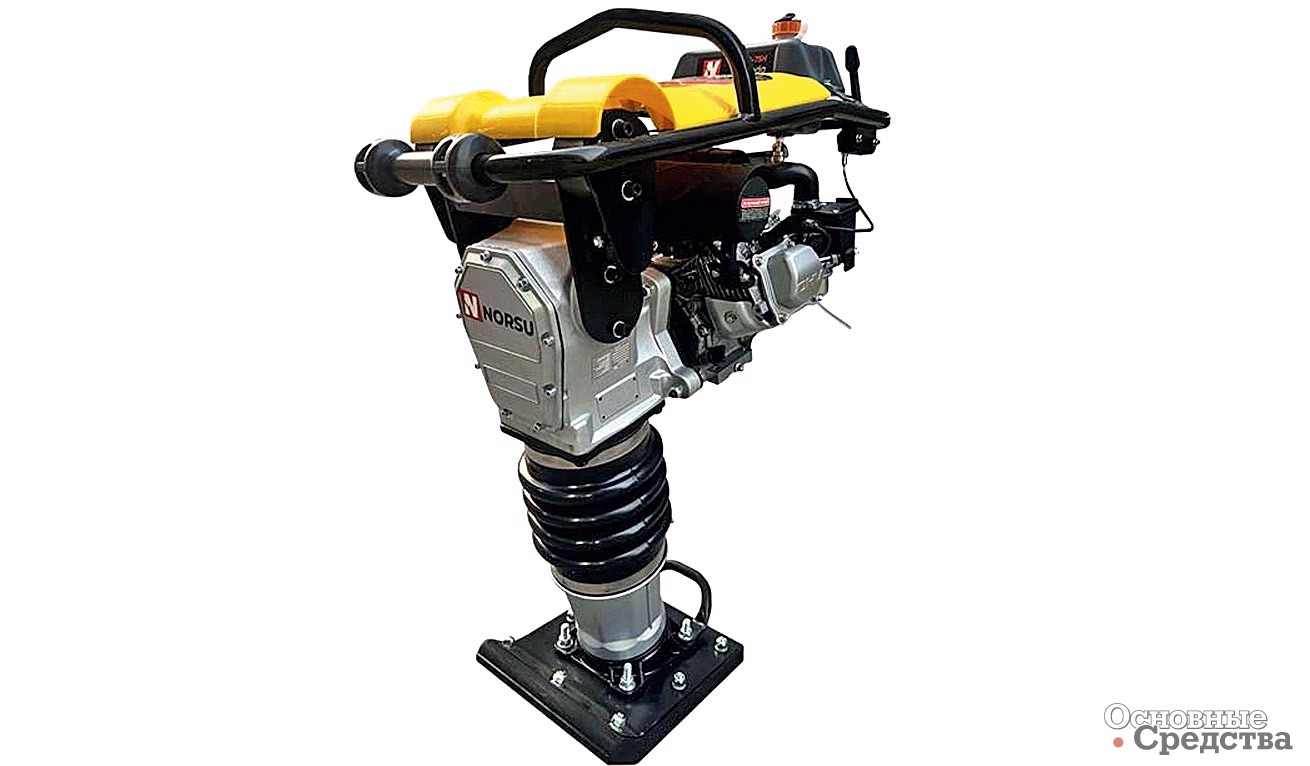

NORSU
Бренд NORSU зарегистрирован белорусской компанией ООО «Адванта-М» в 2023 г. Под этим брендом поставляется компактное китайское оборудование для строительных работ, в том числе виброплиты и вибротрамбовки.

Компания предлагает линейку из 9 вибротрамбовок NORSU массой от 74,8 до 80 кг с бензиновыми двигателями мощностью от 3,2 до 4,1 кВт и глубиной уплотнения до 120–150 мм.

В линейке электрических вибротрамбовок, работающих от сети напряжением 220 и 380 В, три модели – однофазная и две трехфазные, мощностью 2,2 и 3 кВт. Номинальная производительность электрических вибротрамбовок – 275 м2/ч. Они комплектуются устройством защитного отключения.

Корпус всех вибротрамбовок изготавливается из алюминия, защитная крышка – из прочного пластика. В комплектацию входит колесный комплект для удобства передвижения.

Гарантия на все виды строительной техники составляет 12 месяцев.

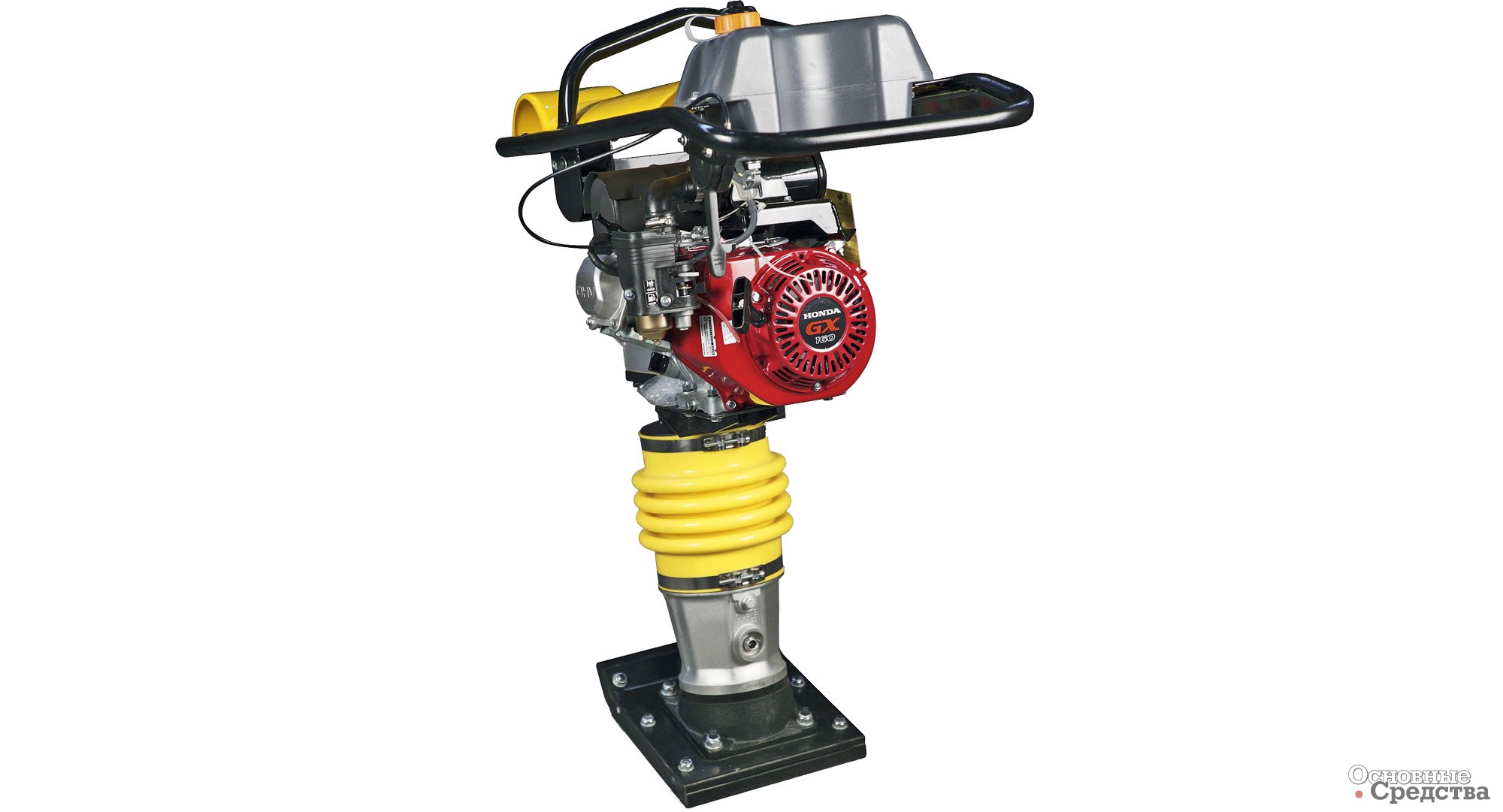

TOR

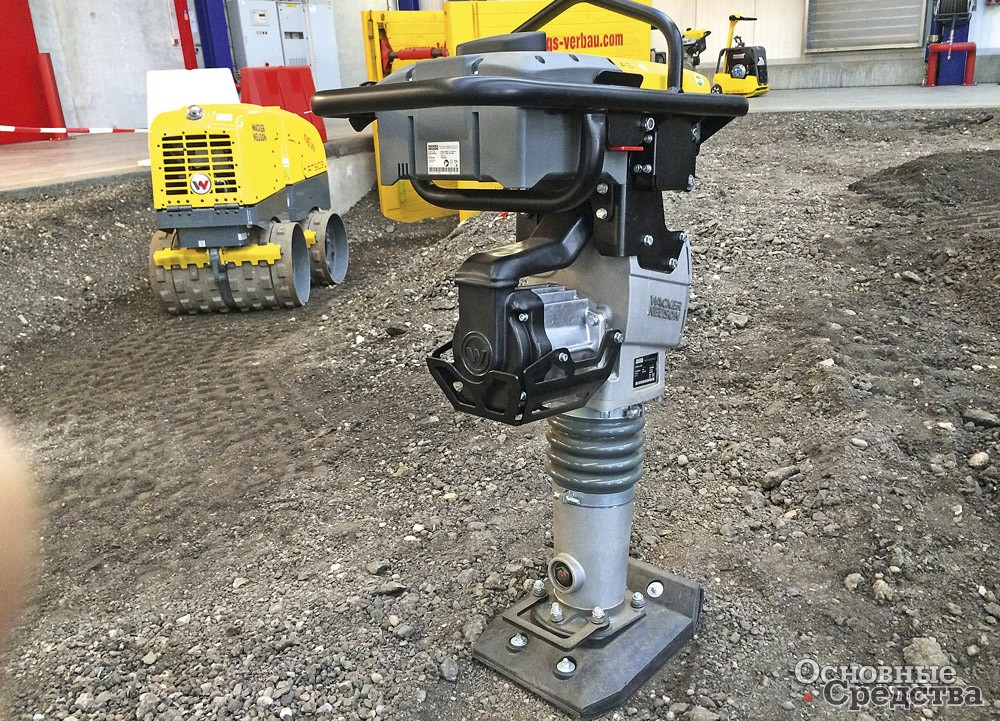

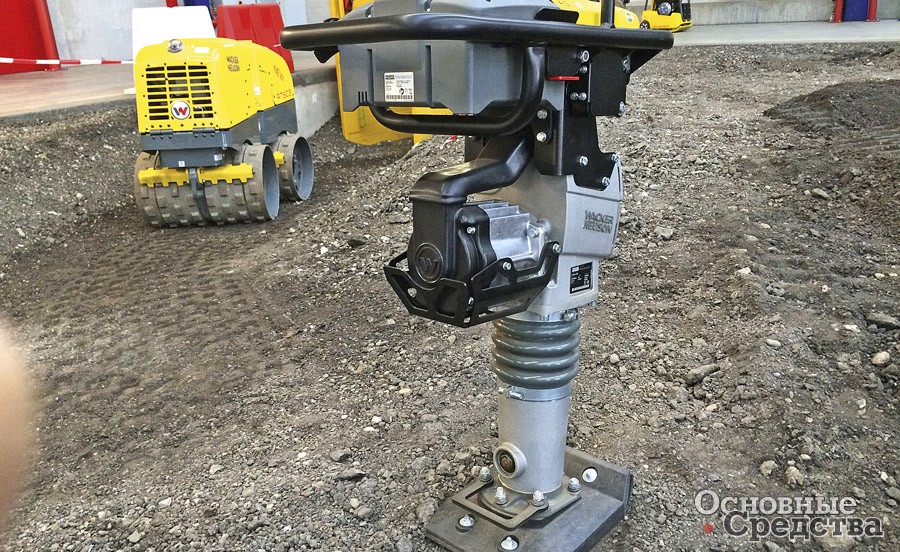

Вибротрамбовка

Эти машины называют также вибронога (за сходство). В общем, вибротрамбовки легче виброплит (60–70 кг), но при работе на оператора ложится более высокая физическая нагрузка: он удерживает вибрирующий инструмент в руках.

Трамбовки оснащаются бензиновым, дизельным или электрическим двигателем. В зависимости от характера работы поршневого механизма вибротрамбовки могут уплотнять с низкой частотой и большой амплитудой (уплотнение гранулированных, сыпучих материалов), а другие модели – с высокой частотой, но малой амплитудой: уплотнение вязких материалов (глина, суглинок), строительных смесей и асфальтобетона.

Производительность. Вибротрамбовки развивают гораздо бòльшую ударную силу, чем виброплиты, они предназначены для уплотнения материалов на большую глубину и в труднодоступных местах, где не помещается виброплита: узкие траншеи, возле стен, столбов, в углах и т.п. Они не предназначены для уплотнения больших площадей и дорожного полотна.

TOR INDUSTRIES (Гонконг) – это международная группа компаний, в состав которой входят предприятия – производители грузоподъемного, промышленного, складского и прочего оборудования. Вся продукция производится под маркой TOR.

В линейке электрических вибротрамбовок три модели с двигателем мощностью 3 кВт, работающим от сети с напряжением 380 В. Масса машин составляет от 67 до 75 кг. Ход плиты: 40–65 мм, размеры плиты 320х280 мм.

Ряд бензиновых вибротрамбовок состоит из 11 моделей массой от 75 до 82 кг, ход плиты от 40 до 80 мм, размеры плиты от 330х290 до 355х280, частота вибраций от 450 до 700 уд/мин, центробежная сила от 10 до 18,5 кН.

Также в ассортименте TOR INDUSTRIES есть бензиновые виброплиты, ручные виброкатки и другие средства малой механизации в строительстве.

Компания предоставляет на свою продукцию увеличенный гарантийный срок – 2 года.

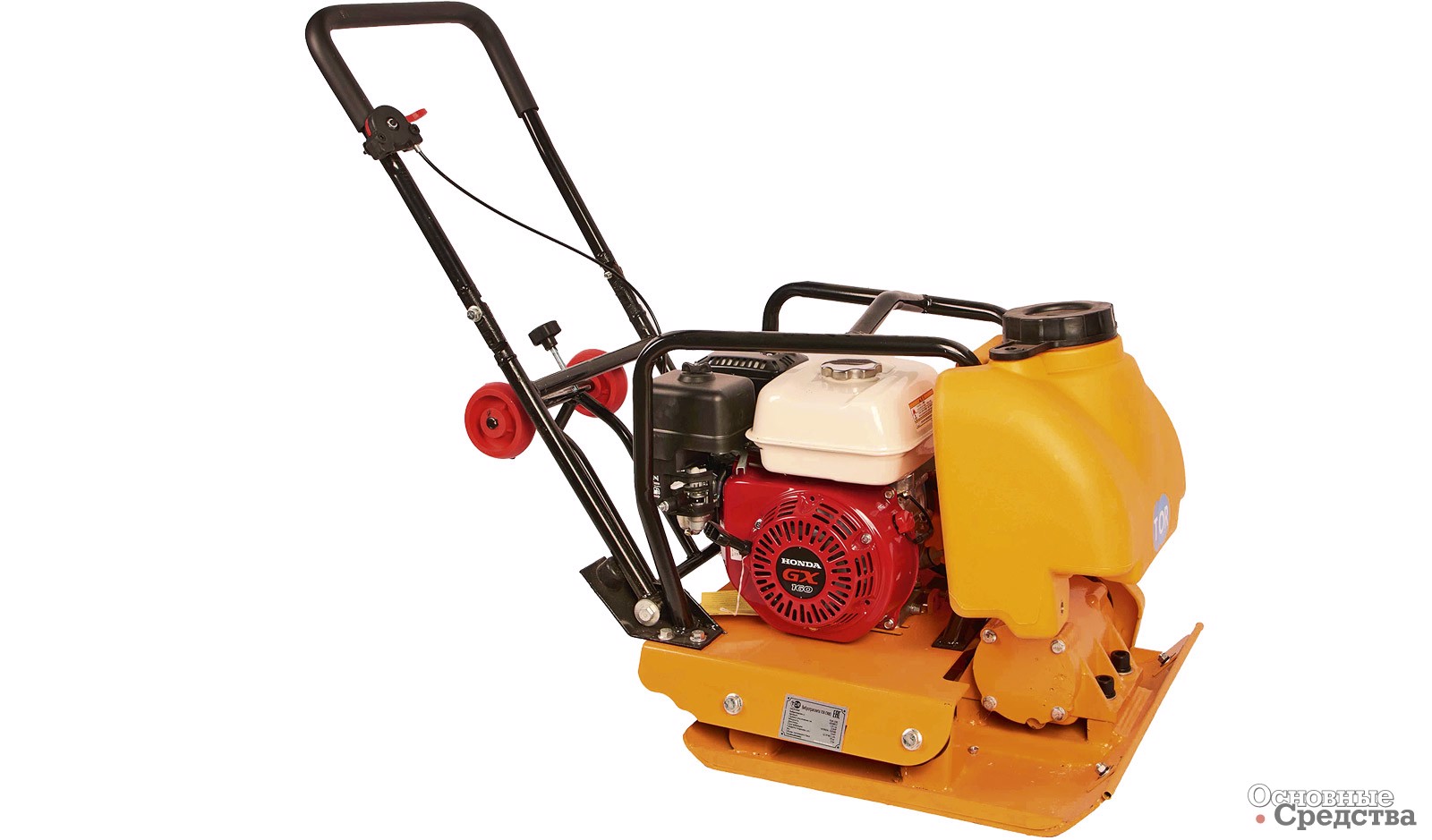

TOR


Следует учитывать, что систематическое использование инструментов с сильной вибрацией, которая продолжается по несколько часов в день, оказывает разрушительное воздействие на организм человека: от нее страдают сосуды и нервы, повреждаются суставы в руках. Чтобы минимизировать вред от работы с вибротрамбовкой и виброплитой, необходимо соблюдать технику безопасности и использовать средства индивидуальной защиты (очки, каску, перчатки, наушники). Современное виброоборудование оснащается виброзащищенными рукоятками, уменьшающими вредное воздействие на руки оператора.
