БКУ Altec DH50
Три в одном

Бурильно-крановые установки

Разнообразен мир бурильно-крановых установок (далее БКУ), есть в нем место и для мобильных установок, способных выполнять весь комплекс работ по строительству, обслуживанию и ремонту воздушных линий электропередачи низшего класса, т. е. под напряжением до 1 кВ: бурить скважины, устанавливать опоры или винтовые сваи, поднимать на высоту опоры электромонтера вместе с инструментом, проводами и принадлежностями.

В случае мобильных БКУ, как и во многих других, есть два варианта: специализированный и универсальный, и у каждого свои преимущества и ограничения. У специализированных установок ограниченные транспортные возможности, зачастую они не могут брать с собой больше одной опоры, зато позволяют работать под напряжением намного больше 1 кВ. В Россию такие установки поставляет американская компания Altec.

Универсальный вариант основан на универсальной тросовой КМУ большой грузоподъемности, смонтированной на грузовом автомобиле с бортовой платформой. Такие варианты предлагают компания «Техинком» и Галичский автокрановый завод.

Шасси высокой проходимости, такое как КАМАЗ-43118, дает возможность проезда по бездорожью без посторонней помощи и перевозить на бортовой платформе до 7 т груза длиной до 6 м.

Потребность в этих многофункциональных машинах кажется большой, на самом деле каждый из участников продает не более десятка машин в год. Причина такого феномена кроется, вероятно, в необычайной экономности и рачительности менеджмента распределительных сетей.

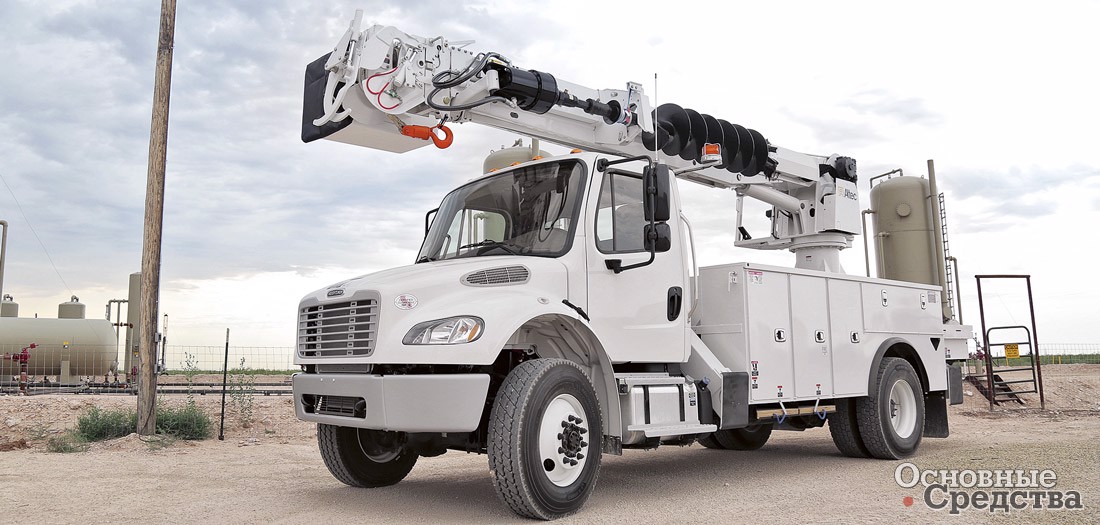

БКУ Altec DH50

Корпорация Altec занимается бурильно-крановыми установками с начала 70-х годов прошлого века. Первую модель D900 запустили в производство в 1975 г. Фактически это была тросовая краноманипуляторная установка с телескопической стрелой и буровым шнеком на среднетоннажном шасси. Сегодня Altec выпускает широкий модельный ряд БКУ для решения различных производственных задач. Наиболее массовые БКУ – для распределительных сетей со средней высотой подъема около 15,4 м и грузоподъемностью до 7 т. Сюда входят легкие установки серии DL, средние DM и тяжелые DH. Установки этих трех серий наиболее востребованы распределительными компаниями.

В России БКУ Altec представлены четырьмя установками DH50, смонтированными на шасси КАМАЗ-43118. Монтаж выполняли в Набережных Челнах. Компоновка выполнена с учетом пожеланий заказчика, предусмотрены ящики для хранения инструмента и средств защиты, откидные лестницы и поручни для удобства и безопасности. Установки соответствуют требованиям Таможенного союза и про­шли необходимую сертификацию.

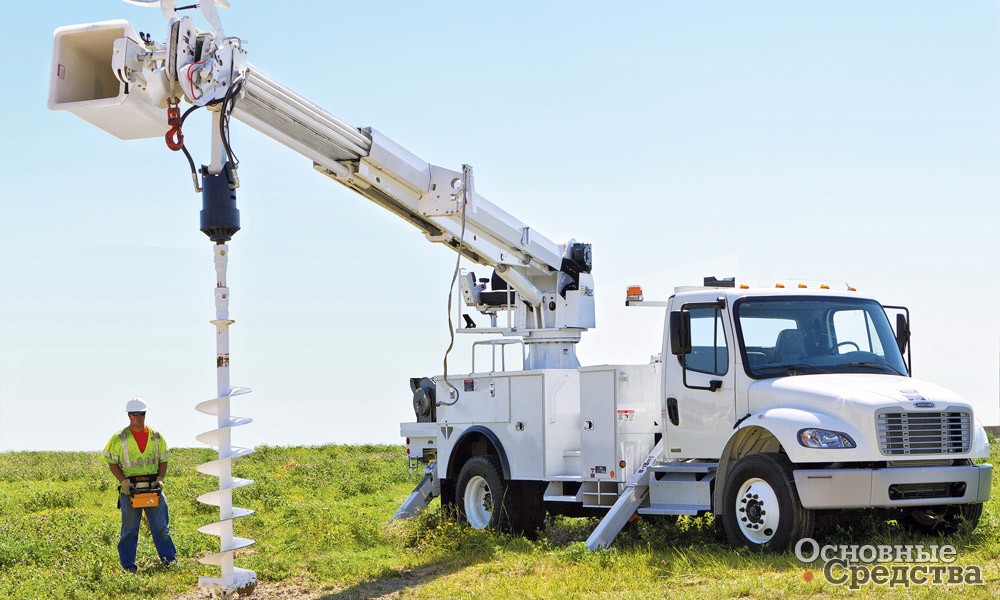

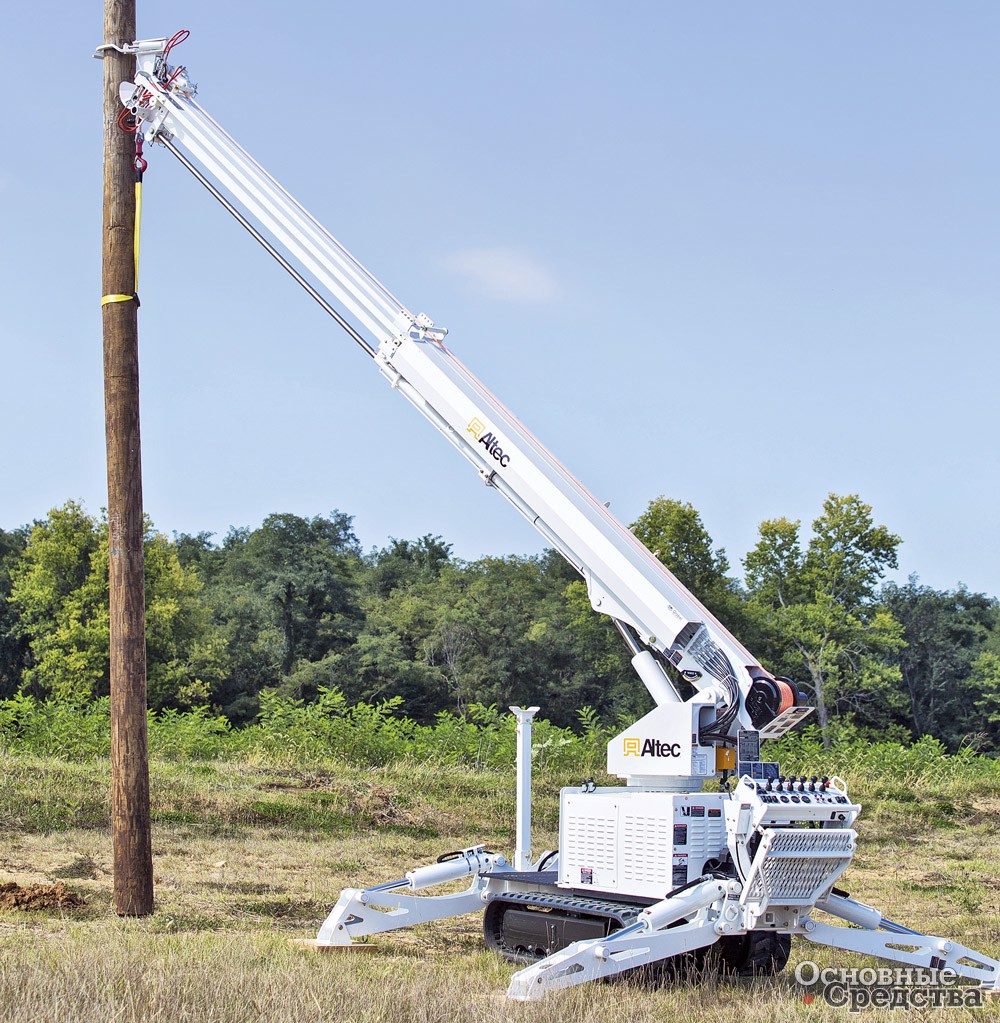

Установка опоры БКУ Altec DB37

Установка DH50 предназначена для бурения скважин, установки опор или винтовых свай, подъема одного или двух электромонтеров на одноместных рабочих платформах, а также для извлечения опор. В состав установки входит мощное полноповоротное опорно-поворотное устройство со стреловым оборудованием и две пары аутригеров, смонтированных на надрамнике. Открытое рабочее место размещено на поворотной платформе у основания стрелы. Управление рабочими операциями пропорциональное электрогидравлическое, которое обеспечивает точность и возможность совмещать операции. Стреловым оборудованием можно также управлять с помощью пульта радиоуправления. Грузоподъемность установки составляет 13 607 кг на минимальном вылете и 3825 кг на вылете 5,6 м. Бурение возможно на вылетах от 5,6 до 8,8 м.

Наибольший интерес представляет стреловое оборудование. Стрела трехсекционная, две первые секции коробчатого сечения выполнены из стали, на конце второй секции установлен захват, или раскреп, который направляет опору во время ее опускания в скважину или при ее подъеме. К особенностям стрелового оборудования относится также отрицательный угол наклона до –20°.

Третья секция выполнена из стекловолокна, что позволяет работать под напряжением до 46 кВт при выполнении определенных, понятных условий. В частности, для полной изоляции необходимо убирать со шкива трос, будь он стальной или синтетический. На оголовке третьей секции установлены две одноместные рабочие платформы, точнее стаканы, также изготовленные из стекловолокна. Устойчивость машины обеспечивают две пары аутригеров, выдвигающихся под углом к опорной поверхности. Конструкция аутригеров проще, чем у выдвижных вертикальных опор, они быстрее разворачиваются в рабочее положение и сворачиваются обратно в транспортное, но при этом создают меньший по размерам опорный контур, и на систему ограничения грузоподъемности возлагается большая ответственность. БКУ Altec комплектуют системами безопасности. Первая – система защиты от перегрузки гидросистемы, она останавливает движение при превышении грузоподъемности во время подъема груза или движение бура в случае его блокировки. Вторая – система защиты от боковых нагрузок при бурении или волочении груза. Органы управления стреловым оборудованием блокируются при невыдвинутых аутригерах. В эксплуатации на территории России также находится самоходная гусеничная БКУ DB37. Ширина установки в транспортном положении всего 900 мм, что позволяет ей проходить в двери. Установка может транспортировать на себе одну опору. Установка востребована при обслуживании сетей в частной застройке с узкими проездами.

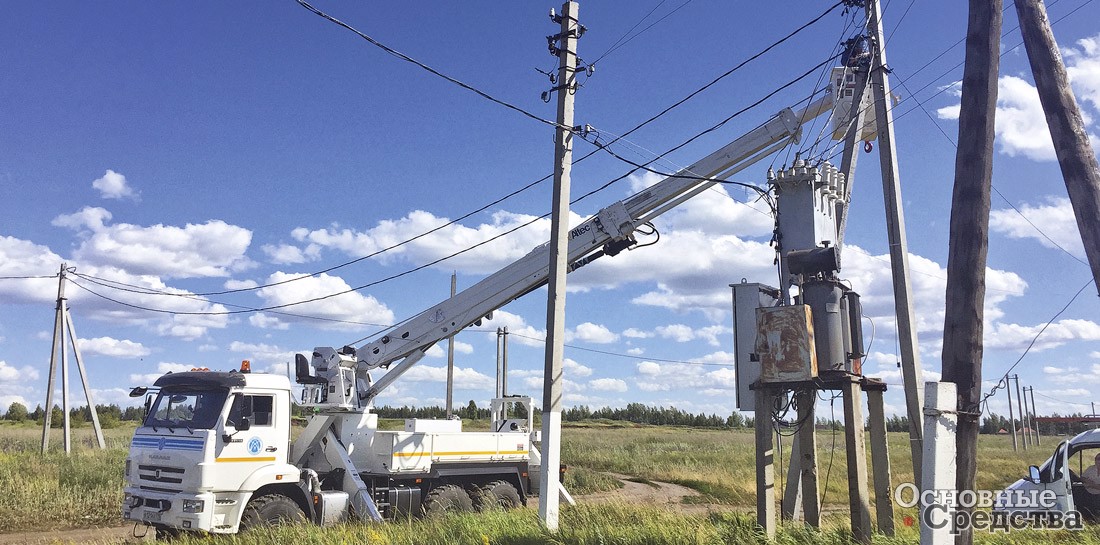

БКУ Altec DH50 на шасси КАМАЗ-43118 на обслуживании сети

Компания «Техинком» предлагает бурильно-крановую установку DY SS1966 южнокрейского производства на шасси КАМАЗ-43118. Впервые установка была представлена на выставке bauma CTT 2018.

Тросовая КМУ DY SS1966 с грузовым моментом 19 тм получила усиление колонны и стрелы для бурения и не нуждается в дополнительной модификации. Установка оснащена двухконтурной гидравлической системой с раздельными клапанами для бурения и подъема груза, что обеспечивает высокую производительность и надежность. КМУ монтируют за кабиной шасси. Шестисекционная крановая стрела гексагонального профиля обеспечивает вылет до 19,8 м и высоту подъема крюка 22,7 м. Максимальная грузоподъемность крана 8000 кг на минимальном вылете 2 м, 3900 кг на вылете 4,7 м и 400 кг на максимальном вылете 19,8 м. Собственная масса установки – 3977 кг. К достоинствам стрелового оборудования можно отнести и отрицательный угол наклона стрелы.

Производитель КМУ компания DY Corporation внимательно относится к жалобам и предложениям и вносит в конструкцию изменения, обновления или, наоборот, возвращает прежние, но показавшие себя более надежными решения. Так, отказались от двух гидроцилиндров подъ­ема стрелы в пользу одного, вместо электронного прибора безопасности вернули прежний гидравлический, усовершенствовали крюковую подвеску и изменили запасовку.

Опорный контур обеспечивают две пары выдвижных опор: передние опоры идут в сборе с колонной и крановым оборудованием, задние – отдельным комплектом. Передние опоры раздвигаются на 5,7 м, задние на 4,4 м. Крановая установка мощная, со значительным вылетом, поэтому варианта комплектации только передними опорами не предусмотрено.

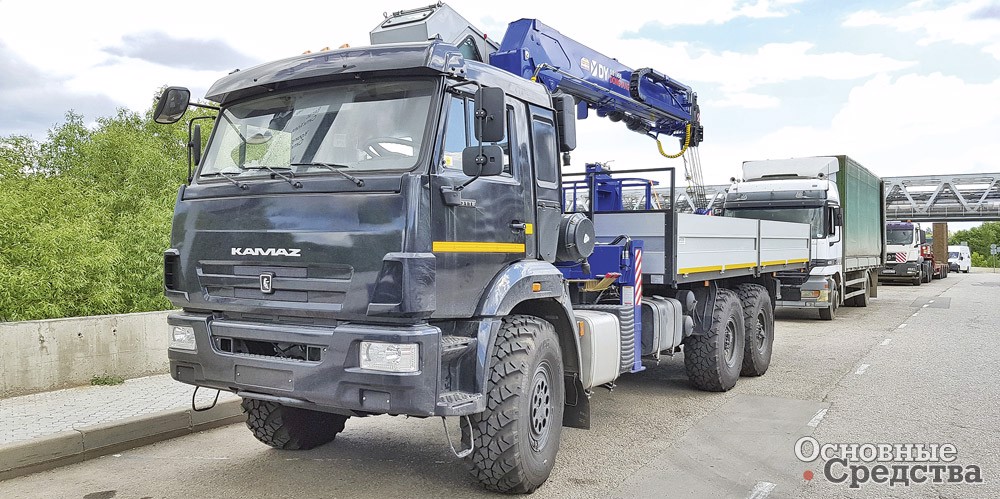

БКУ DY SS1966 в транспортном положении вмещается в габарит по высоте

Бурение скважин глубиной до 4,5 м обеспечивает вращатель с буровым шнеком диаметром 350 мм.

На оголовок стрелы монтируют двухместную строительную рабочую платформу КС-250Н отечественного производства грузоподъемностью 250 кг с верхним подвесом. Рабочая платформа адаптирована для установки на тросовые КМУ и автокраны многих производителей с непосредственным креплением к оголовку стрелы либо через адаптер. Платформа КС-250Н оснащена гидравлической системой поддержания горизонтального положения пола и защитой от раскачивания. Размеры платформы – 1400х760х972 мм, собственная масса – 160 кг.

Интересная особенность КМУ DY SS1966 – это опциональная кабина c функцией дистанционного складывания в транспортное положение. Кабина обеспечит не только более комфортные условия работы в плохую погоду, но и чистоту рабочего места.

Компания «Техинком» монтирует КМУ на собственной производственной базе.

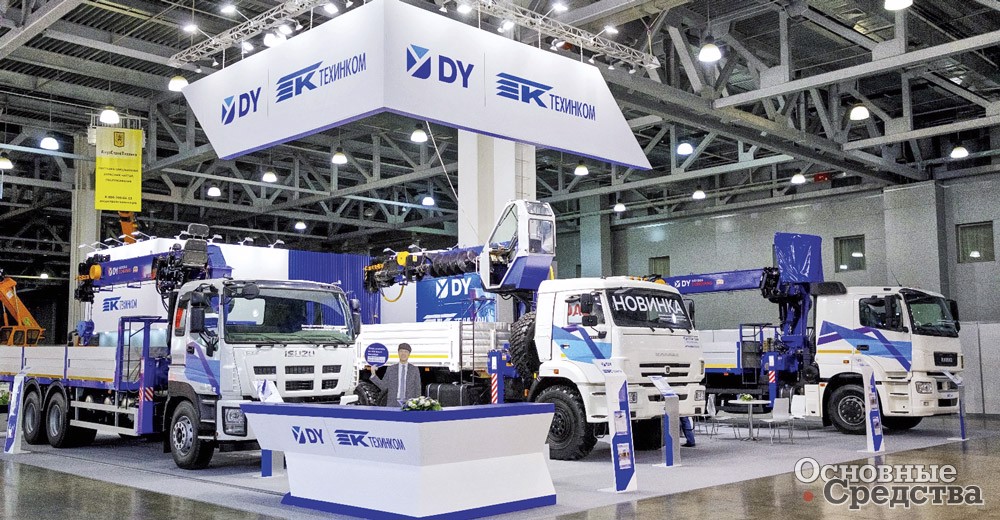

БКУ DY SS1966 на выставке bauma CTT 2018

Галичский автокрановый завод, открыв тему краноманипуляторных установок, в скором времени начал расширение ее рабочими платформами и буровым оборудованием. Предлагаемая заводом машина «три в одном» КМА-150-5 «Галичанин» на шасси КАМАЗ-43118 ориентирована на широкий спектр работ в малоэтажном строительстве, для погрузки и перевозки строительных материалов, для высотных электротехнических, фасадных и кровельных работ, для бурения под закладку фундамента и установки опор различных конструкций.

Краноманипуляторную установку с грузовым моментом 15 тм монтируют между кабиной и бортовой платформой. Колонна установки полноповоротная без ограничений. Шестисекционная стрела гексагонального сечения обеспечивает вылет до 19 м при работе в режиме КМУ, до 14 м с рабочей платформой и от 4,3 до 6,5 м при работе с буровым оборудованием. Высота подъема крюка – 20,9 м, высота подъема рабочей платформы – 22 м. Стрела способна опускаться на угол до –15°. Опорный контур обеспечивают две пары выдвижных опор, передние опоры раздвигаются на 5,6 м, задние на 4,5 м.

В состав КМА-150-5 входит вращатель DELTA CD 7 со шнеком диаметром до 450 мм, способным бурить скважину глубиной до 2,5 м без удлинителя шнека и до 8 м с удлинителем. Управление вращателем дублированное: дистанционное с помощью пульта и с поста оператора на колонне.

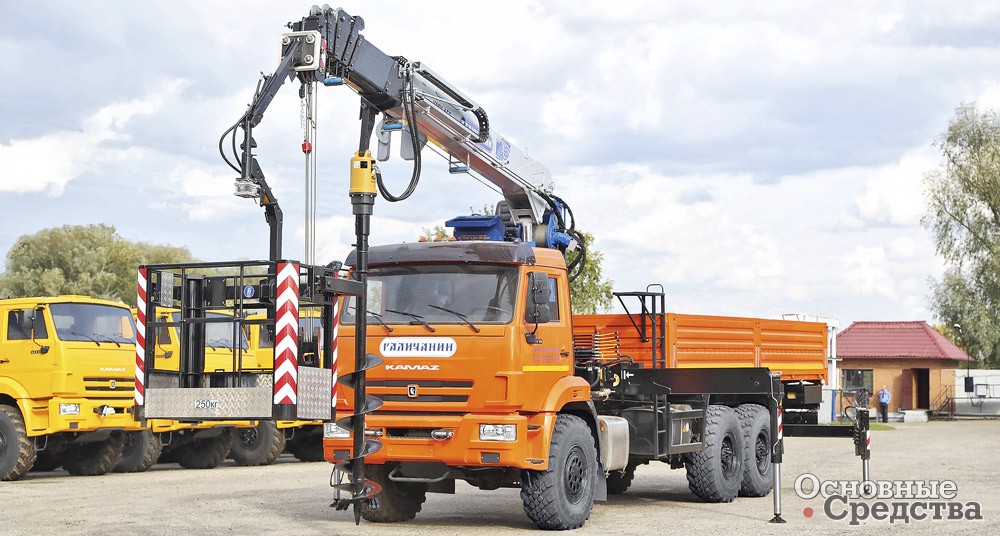

БКУ КМА-150-5 «Галичанин»

Рабочая платформа перевозится в кузове автомобиля. Платформа сертифицирована, ее электроизоляция позволяет работать под напряжением до 1000 В. Грузоподъемность 250 кг позволяет брать двух человек и инструмент. Платформа поворотная, угол поворота составляет 90° в обе стороны. При изменении угла наклона стрелы манипулятора платформа автоматически выравнивается. Подъемник управляется дистанционно с помощью пульта.



Таким образом, выбор бурильно-крановых установок не особенно широк, но это, может быть, и к лучшему: проще выбрать из варианта для работ с высоковольтными линиями, предлагаемыми корпорацией Altec, варианта с южнокорейской КМУ для тех, кто больше доверяет технике из этой страны, и полностью отечественного варианта.
