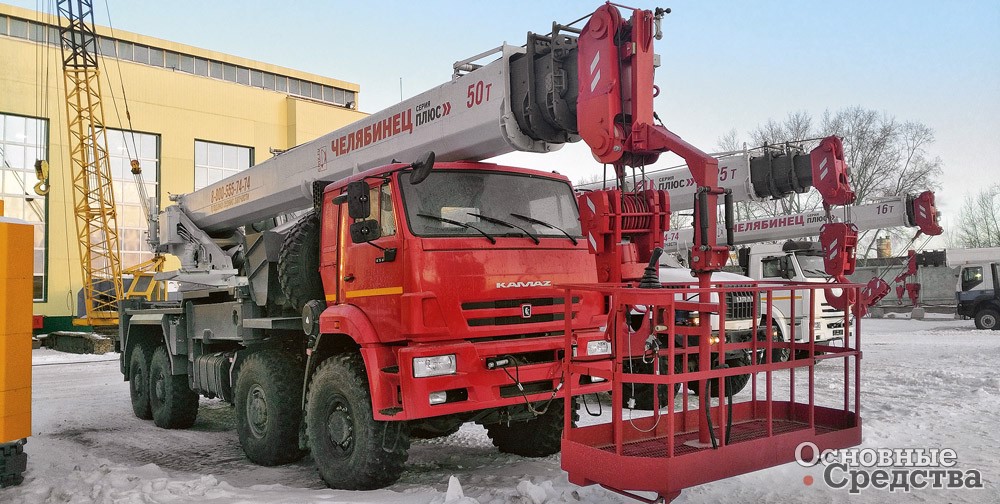

Автокраны «ЧЕЛЯБИНЕЦ» г/п 50 и 60 т со съемной монтажной люлькой

С января 2020 г. Челябинский механический завод начал опционально оснащать автокраны «ЧЕЛЯБИНЕЦ» грузоподъемностью 50 и 60 т съемной монтажной люлькой для подъема людей на высоту более 12 м. Теперь абсолютно все модели автомобильных кранов (от 16 до 60 т) имеют сертификаты соответствия требованиям ТР ТС 010/2011 «О безопасности машин и оборудования» для работы в указанном исполнении и опциональном применении в качестве крана-подъемника.

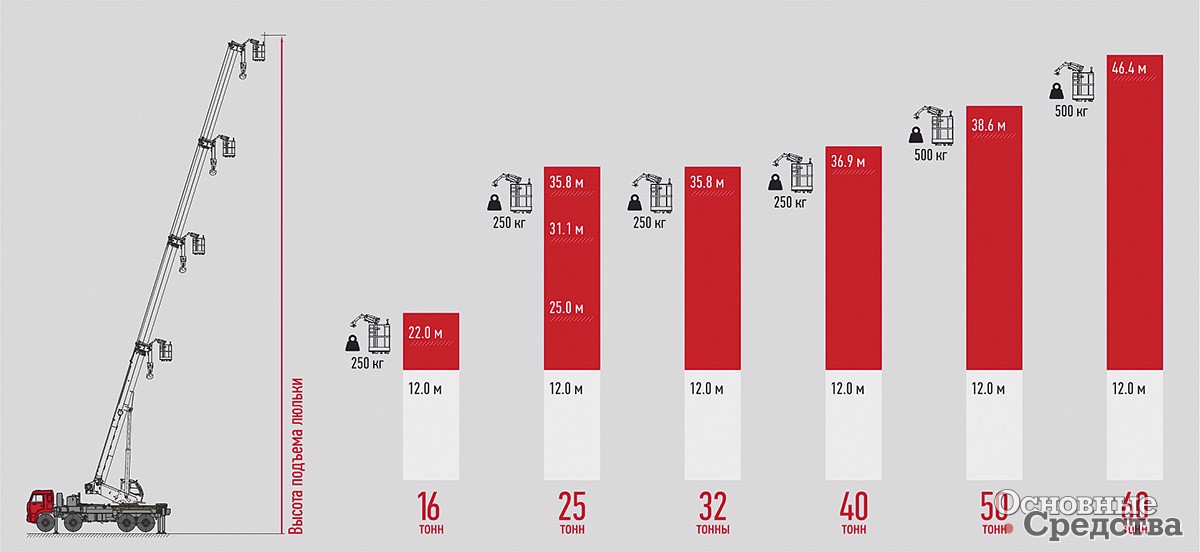

Монтажная двухместная люлька позволяет обслуживать здания и сооружения, линии электропередачи и связи, выполнять другие работы, требующие подъема людей и инструмента на высоту до 38,6 м (для КС-65717) и до 46,4 м (для КС-65760). Дополнительно возможно исполнение с электроизоляцией корзины люльки до 1000 В.

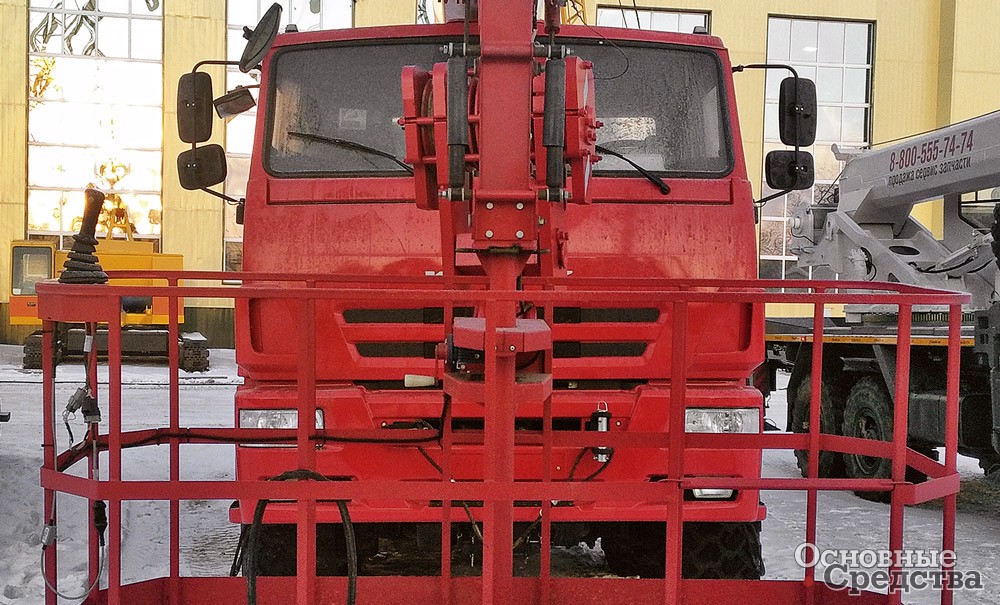

Рабочая платформа представляет собой трубчато-листовую конструкцию максимальной грузоподъемностью до 500 кг. В транспортном положении люлька закреплена стяжным ремнем на нижней раме автокрана.

Для облегчения и ускорения установки рабочей платформы на оголовок стрелы монтаж рекомендуется осуществлять силами двух человек (первый рабочий непосредственно выполняет монтажные операции, а второй рабочий управляет краном).

Непосредственно в монтажной люльке расположены:

джойстик управления механизмами (для переключения управления механизмами крана с джойстиков в кабине крановщика на джойстик в рабочей платформе необходимо включить выключатель на пульте управления в кабине крановщика);
механизм горизонтирования с гидравлическим приводом, предназначенный для обеспечения горизонтального положения люльки при изменении угла наклона стрелы (при ее подъеме или опускании). Гидравлические амортизаторы служат для обеспечения безопасности при горизонтировании, предотвращая резкое изменение положения рабочей платформы (рывок);
механизм поворота рабочей платформы вокруг кронштейна подвеса, обеспечивает поворот рабочей платформы вокруг своей оси;
кнопка «Стоп» для аварийной остановки двигателя.

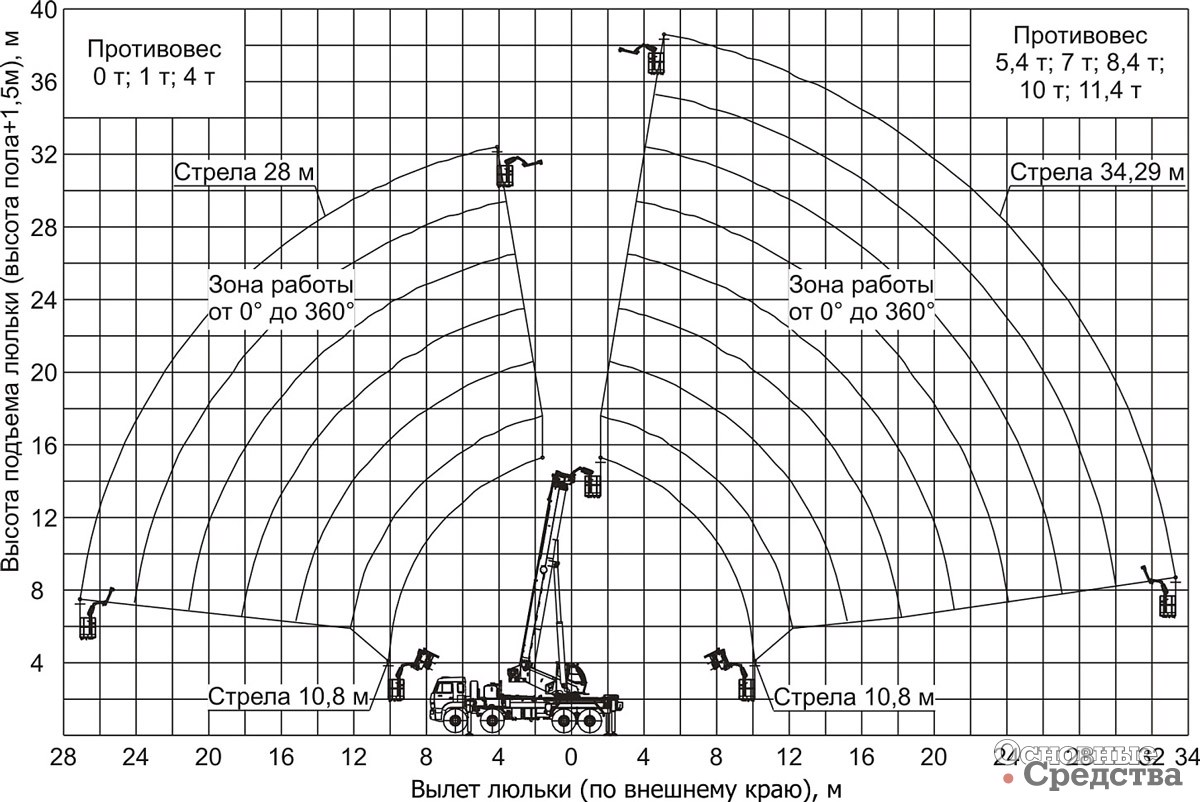

[b]Высотные характеристики подъемника на базе крана КС-65717 (грузоподъемность люльки 500 кг)[b]

Обращаем внимание, что при работе с рабочей платформой необходимо обязательно соблюдать несколько правил безопасности:

ЗАПРЕЩАЕТСЯ работа на рабочей платформе без использования страховочных поясов;
ЗАПРЕЩАЕТСЯ проводить работы по подъему людей на рабочей платформе в крановом режиме;
ЗАПРЕЩАЕТСЯ проводить работы по подъему груза на крюке, когда кран находится в режиме подъемника;
ЗАПРЕЩАЕТСЯ персоналу поднимать или принимать дополнительный груз, если это влечет за собой превышение грузоподъемности рабочей платформы.

Подъемник оборудован системой безопасного управления краном (СБУК306), которая выполняет весь комплекс функций, осуществляющих ограничение, блокировку или отображение рабочих параметров, контроль и автономное тестирование систем как в режиме «Кран», так и при работе в режиме «кран-подъемник».

Подъемники изготавливаются в соответствии с основными нормативными документами:

Технический регламент Таможенного союза ТР ТС 018/2011 «О безопасности колесных транспортных средств».
Технический регламент Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования».
Технические условия.
ГОСТ Р 53037-2008 «Мобильные подъемники с рабочими платформами. Расчеты конструкции, требования безопасности, испытания».
