А подайте-ка бетон

Обзор бетононасосов отечественного производства

Современные бетононасосы способны подавать бетон с высокой скоростью, могут нагнетать бетонную смесь как по горизонтали, так и по вертикали. И если такие бренды бетононасосов, как Liebherr, Mecbo, Putzmeister, CIFA или Waitzinger, давно и с успехом работают на стройках России, то, что же предлагают нам отечественные производители?

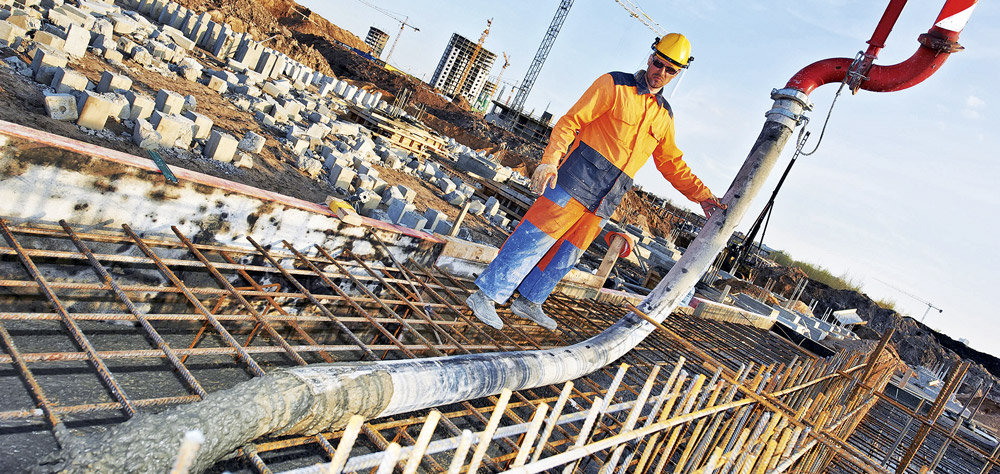

При любом виде строительства наиболее частый вид работ – это укладка бетона. Потребность в оборудовании для подачи бетонной смеси к месту строительства была, есть и будет. И хотя сам бетон был изобретен несколько тысячелетий назад, машины для передачи свежеприготовленной смеси на большие расстояния появились сравнительно недавно.

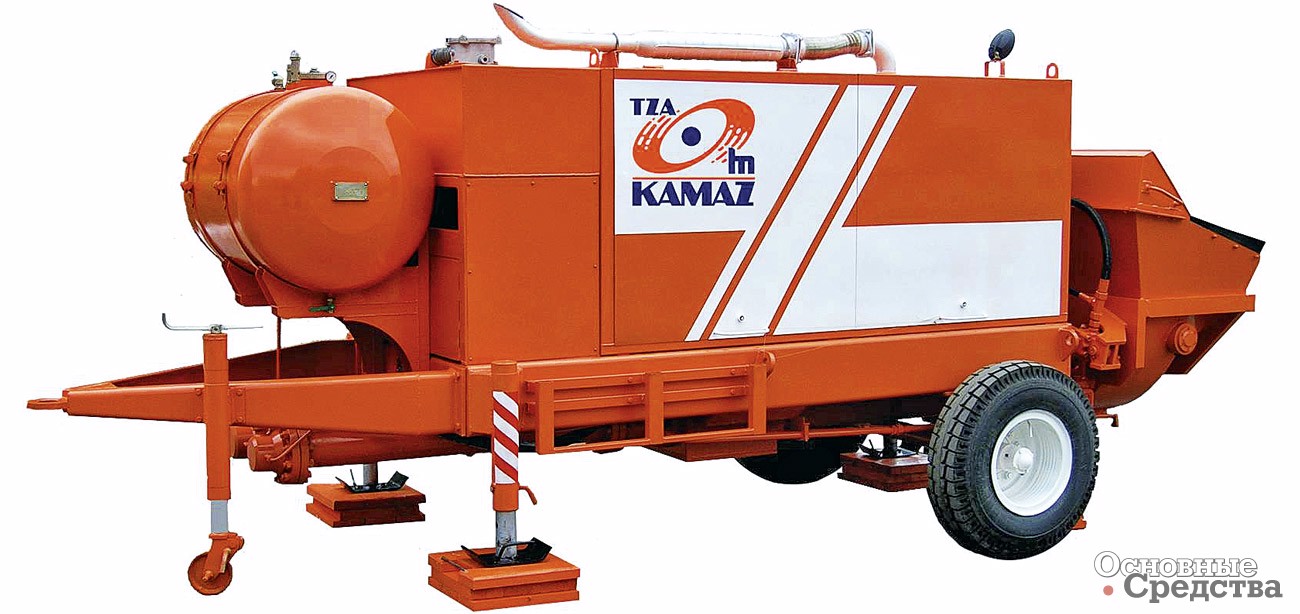

Традиционные стационарные бетононасосы изготавливает ПАО «Туймазинский завод автобетоновозов». Линейка техники представлена двумя сериями стационарных бетононасосов с электрическим и дизельным приводом производительностью от 20 до 70 м3/ч. Оборудование не является транспортным средством и способно перемещаться только в пределах строительного объекта. Для средних и небольших объемов бетонных работ стоит присмотреться к мод. BN 20E или BN 20D, выдающих по 20 м3/ч на выходе из бетонораспределительного устройства. Отличия моделей видно в их буквенном обозначении – литера Е указывает на электрогидравлический тип привода от сети 380 В, а D обозначает гидромеханический привод от автономного двигателя Д-242.

Разнятся указанные модели и по массе: бетононасос с двигателем тяжелее на 800 кг, в остальном параметры оборудования идентичны. Объем загрузочной воронки равен 0,45 м3, высота загрузки составляет 1400 мм, внутренний диаметр бетоновода 125 мм. На выходе максимальное давление на бетонную смесь, развиваемое бетонотранспортным поршнем, соответствует 6 МПа. Габариты бетононасоса не превышают 5300х1900х2050 мм. Бетонная смесь может подаваться по прямолинейному бетоноводу по горизонтали на расстояние до 340 м, а по вертикали до 40 м. Гидросистема комплектуется гидроаккумуляторами и бетонотранспортными гильзами европейского производства. Бетононасосная группа оснащена S-образным шибером для подачи бетонной смеси. В стандартной комплектации звенья бетоноводов длиной 2600 мм, обеспечивающие общую длину 125 м, с 48 муфтами, пятью коленами на 90° и одним концевым гибким рукавом длиной 4 м.

Для работы с большим объемом бетонных работ, например при возведении высотных зданий или при монолитном домостроении, предлагается стационарный бетононасос высокого давления мод. BN 70D. Производительность этого оборудования за счет высокого давления на бетонную смесь в 11 МПа позволяет подавать бетон по горизонтали на расстояние до 600 м, а по вертикали до 130 м, с максимальной производительностью 70 м3/ч. Объем загрузочной воронки – 0,7 м3, она снабжена перемешивающим устройством, внутренний диаметр бетоновода – 123 мм. Система главного привода оснащается прямоточной гидросистемой по закрытой схеме. Основные системы стационарного бетононасоса BN 70D, отвечающие за надежность и стабильность рабочего цикла, оснащаются импортными комплектующими.Так, кроме базового автономного дизельного двигателя Д-260 предусмотрена установка под заказ двигателя Deutz, главный блок гидронасосов производства Bosch Rexroth, также используются немецкие гидроаккумуляторы, итальянские элементы гидравлики и электрооборудования.

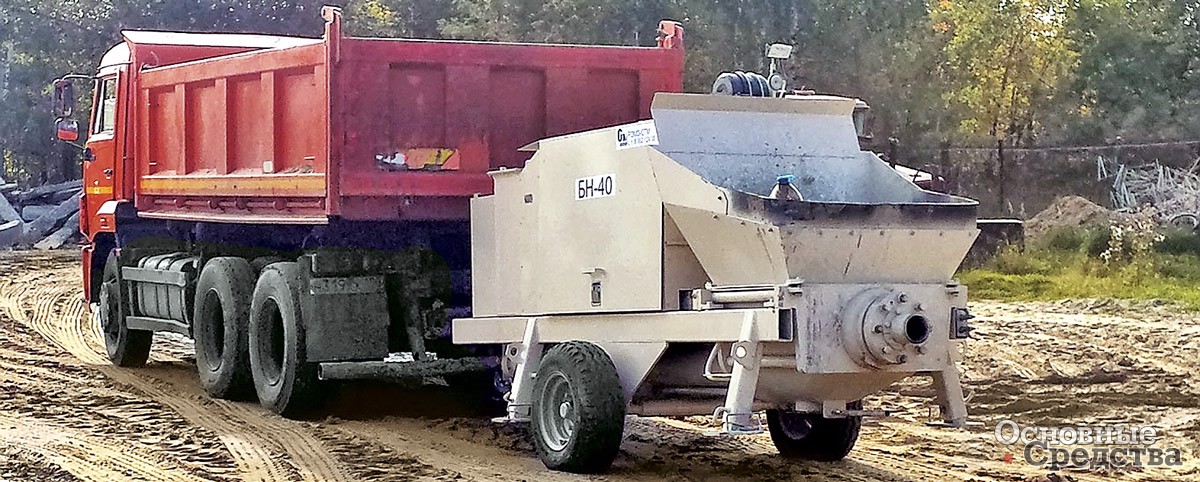

Бетононасосы стационарного типа в России изготавливаются и в ООО «Альянс Технологий». Рязанское предприятие выпускает четыре модели с заявленной производительностью от 25 до 80 м3/ч. Младшая модель серии БН-25Д с автономным дизельным двигателем предназначена для подачи бетонной смеси на расстояние по горизонтали до 400 м, а по вертикали до 100 м; бетононасос марки БН-25Е – собрат предыдущего, но с питанием от электродвигателя АИР 180 M 4. Мод. БН-40 обладает схожими параметрами, но комплектуется только дизельным двигателем и может похвастаться производительностью до 40 м3/ч. БН-80 завершает линейку производимых предприятием бетононасосов, обеспечивает производительность до 80 м3/ч и подает бетон на расстояние до 500 м и в высоту до 100 м. На всех моделях с дизельным приводом как вариант силовой установки могут ставить двигатели Perkins, а на бетононасосах марки БН-25Д и БН-40 – моторы Deutz или Hatz. Марка применяемого насоса – PSM-Hydraulics, поршень – Putzmeister или Schwing. Электронный программируемый блок управления компании Siemens контролирует процесс работы бетононасоса. Объем загрузочной воронки – от 0,4 до 0,6 м3, внутренний диаметр бетоновода составляет 125 мм. Строителям придется по душе возможность комплектации бетононасоса бетонораздаточными стрелами, а автономная система промывки бетононасоса и бетонопровода позволит легко поддерживать его в рабочем состоянии на строительной площадке. Небольшие габариты, не превышающие 5800х1800х2500 у самой большой модели, делают оборудование удобным при перемещении с объекта на объект.

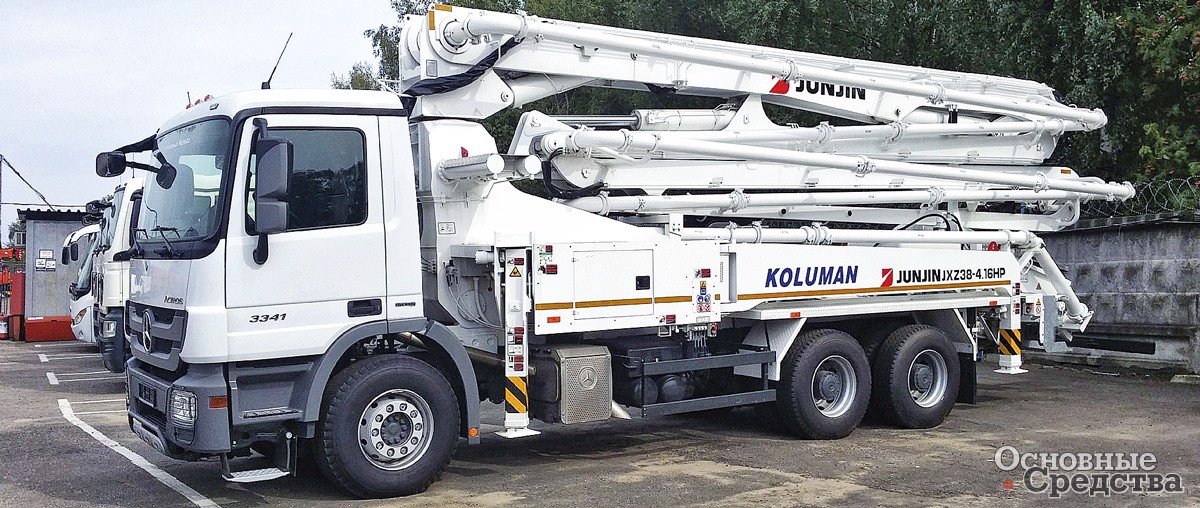

Российский завод ООО «Колуман Рус», основанный в Набережных Челнах в 2013 г. турецким холдингом Koluman Holding A.S., предлагает пять моделей автобетононасосов с высотой подачи бетонной смеси от 24,5 и до 56,2 м, причем дальность подачи составляет от 20,5 до 51,2 м. Автобетононасосы Koluman по производительности могут работать в диапазоне от 16 до 177 м3/ч. Надстройка JUNJIN корейского производства устанавливается на супернадежное шасси Mercedes-Benz. Распределительная стрела на всех моделях с Z-образным складыванием, передние опоры с Х-образным выдвижением и вертикальным у задних опор или поворотным у многоосных моделей. Шиберы автобетононасосов S-образные, предназначены для прокачки стандартных марок бетона, отличаются высокой надежностью в работе. Главный гидравлический насос Rexrothhydromatik, в наличии автоматическая система смазки, центробежный водяной насос выполнен из нержавеющей стали. Беспроводной пропорциональный пульт управления уже в базовой комплектации, вибратор поставляется опционально. Решение компании использовать дорогое, но проверенное шасси Mercedes в сочетании с невысокой по цене надстройкой из Кореи себя оправдало: получилась достойная, и что немаловажно, отечественная техника для подачи бетона с отличными техническими характеристиками и средней ценой, удачно вписываясь в соотношение цена-качество.

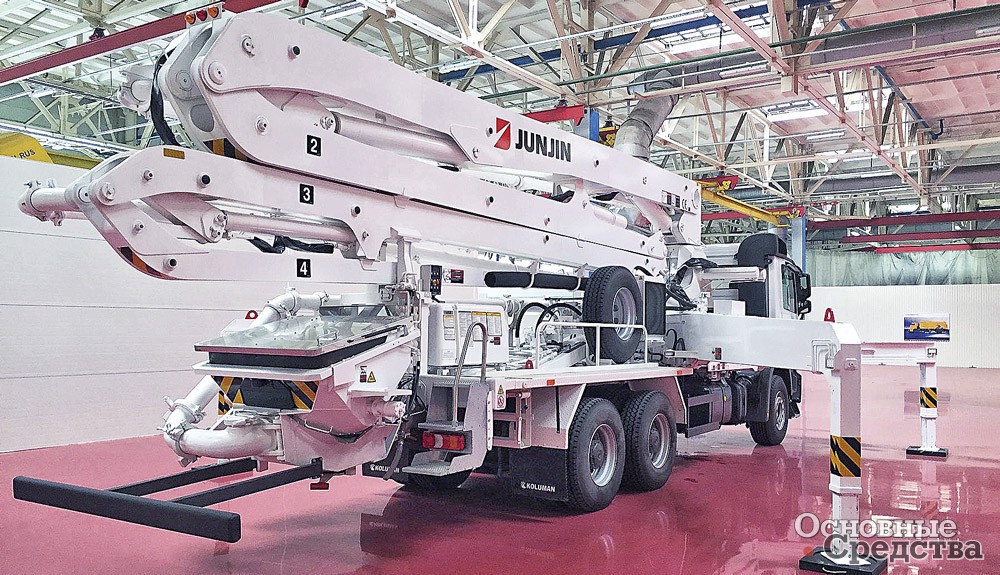

Простота в эксплуатации надстройки от JUNJIN обусловлена применением минимального количества электронных компонентов, да и сам производитель запускает в серию только детали, проверенные многочисленными испытаниями и их реальной эксплуатацией. Кроме этого надежности добавляет тот факт, что большинство компонентов надстройки Koluman изготавливает на собственном производстве в Турции с использованием стандартных компонентов от ведущих мировых поставщиков. Вся продукция, произведенная заводом «Колуман Рус» в Набережных Челнах, отличается высоким качеством и занимает свою нишу, предлагая технику на рубеже среднего и премиум-класса.

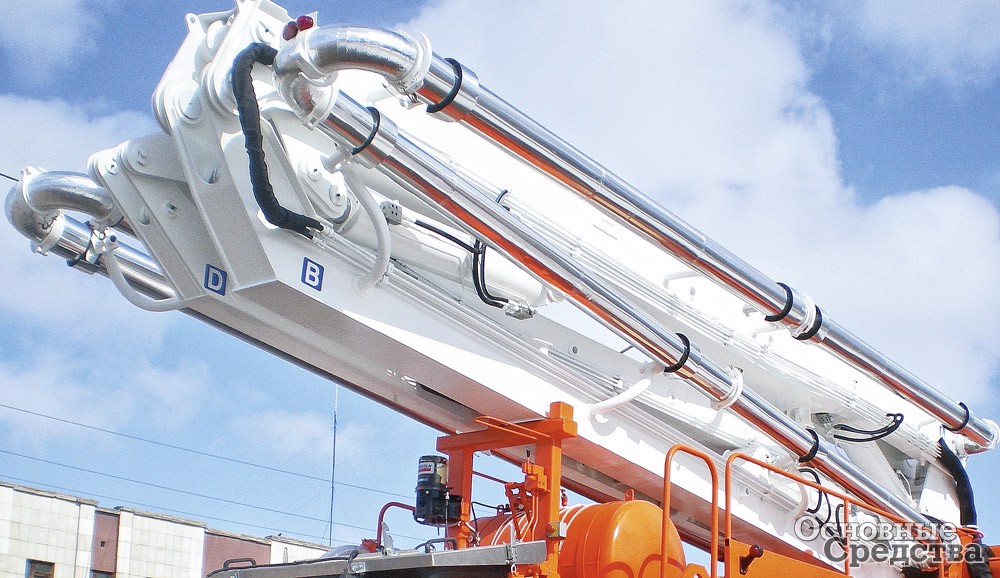

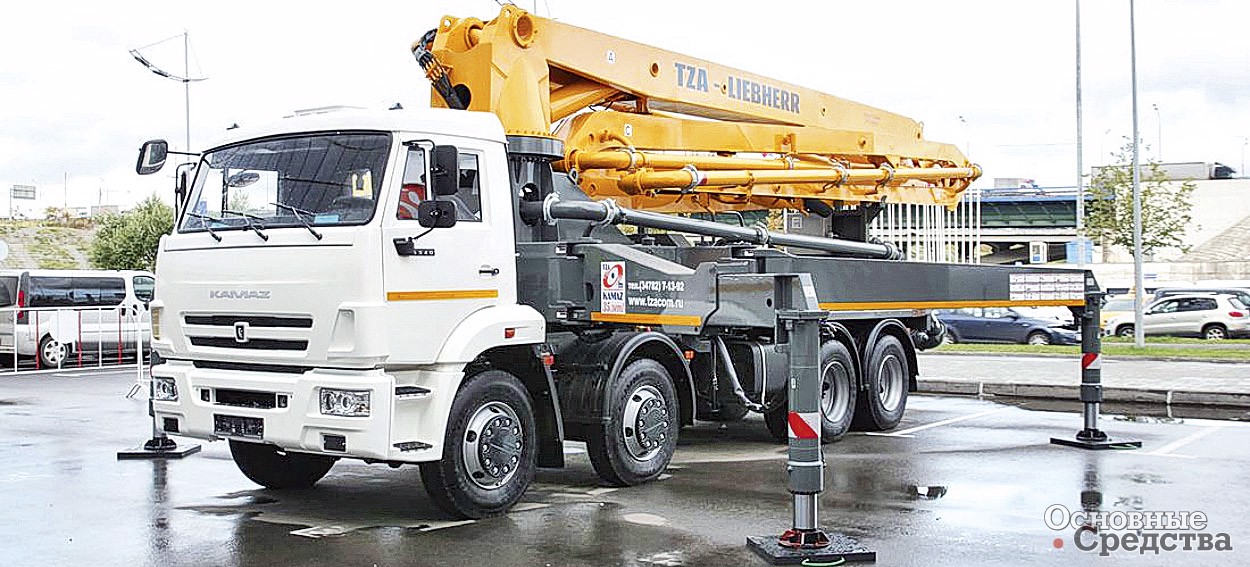

Предлагает бетононасосы на автомобильном шасси и «Туймазинский завод автобетоновозов». Модельный ряд включает в себя автобетононасосы двух основных серий: TZA с высотой подачи бетонной смеси с распределительными стрелами малой длины в 21 и 32 м и TZA-LIEBHERR с распределительными стрелами большой длины 37, 43 и 47 м. Автобетононасос АБН 21 (58152А) на шасси КАМАЗ-65115 (6х4, Еuro 4) имеет компактные размеры, обладает высокой маневренностью, прост в эксплуатации и обслуживании. К тому же автобетононасос при своей небольшой массе полностью соответствует Техническому регламенту Таможенного cоюза 018/2011 «О безопасности колесных транспортных средств» и проходит посты весового контроля без нарушения выше указанного регламента, так как имеет нагрузку менее 8 т на ось. Аналогичным составом может похвастаться и автобетононасос мод. АБН-37 (58153С) на шасси КАМАЗ-6540 с технологическим оборудованием Liebherr – его передвижение по дорогам будет беспроблемным. В мод. АБН-32 (58153А) также применяются комплектующие Liebherr. Одним из главных достоинств этих моделей, несмотря на комплектующие из Германии, является низкая цена. Автобетононасосы серии TZA- Liebherr мод. АБН-43 (58154А) и АБН-47 (58154В) на шасси КАМАЗ оснащаются технологическим оборудованием Liebherr с распределительными стрелами от 37 до 47 м.

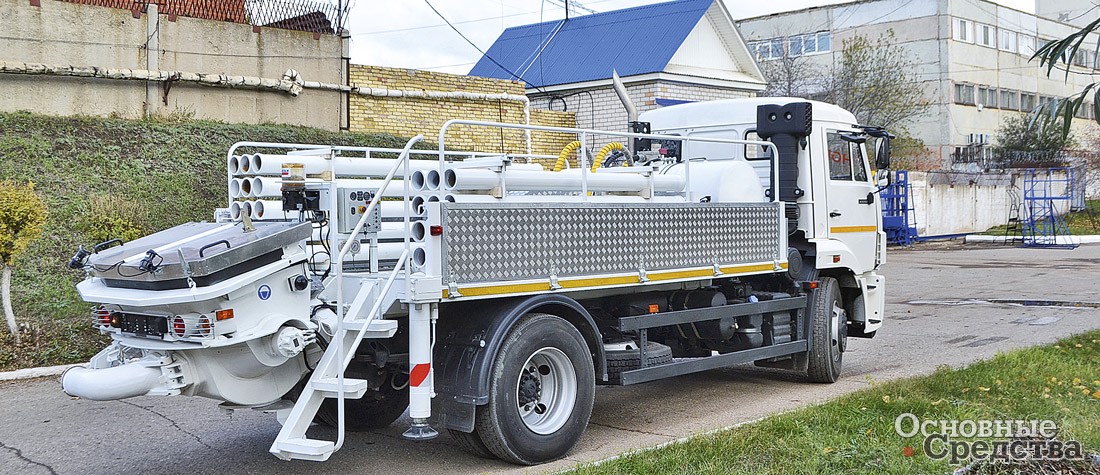

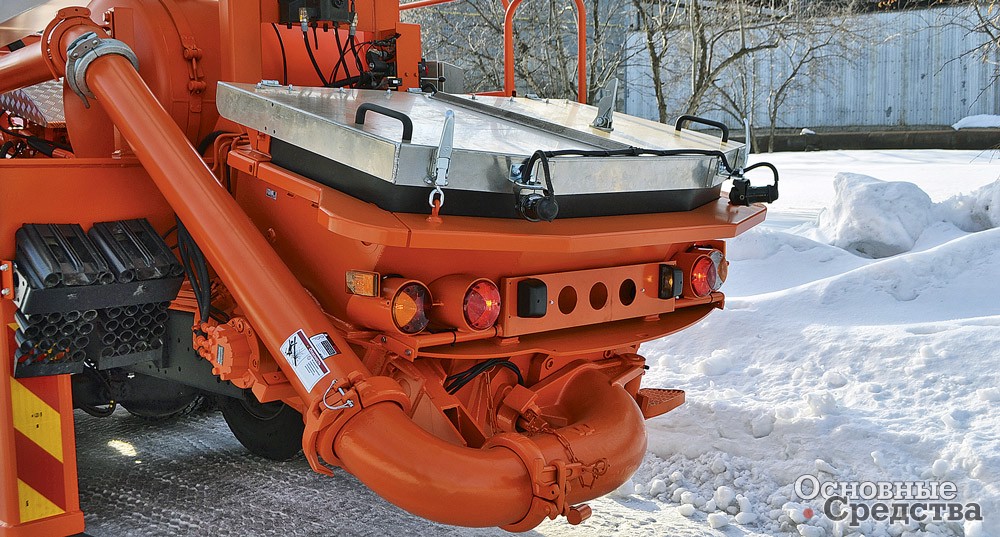

Кроме привычных автобетононасосов TZА завод предлагает линейный бетононасос мод. CityPump с гидравлической системой разгрузки и погрузки кассет с бетоноводами, смонтированный на шасси КАМАЗ-43253. Этот бетононасос в стандартной комплектации рассчитан на подачу бетона на расстояние до 120 м и обладает производительностью около 80 м3/ч. Основное предназначение обновленной модели – укладка бетона в труднодоступных местах в условиях плотной городской застройки, при проведении работ в подземных паркингах или туннелях.



Как видим, отечественным производителям есть что предложить российским строителям. Бетононасосные установки, сделанные в России, найдут применение при строительстве дорог, мостов, тоннелей, при возведении зданий и сооружений из монолитного бетона и железобетона. Без оглядки на импортные машины можно выбрать отечественный стационарный бетононасос или бетононасос на автомобильном шасси, причем шасси может быть как отечественный КАМАЗ, так и импортный Mercedes. Отрадно, что в современном строительстве есть оборудование для подачи бетона нашего российского производства, значительно облегчающее и ускоряющее строительство.
