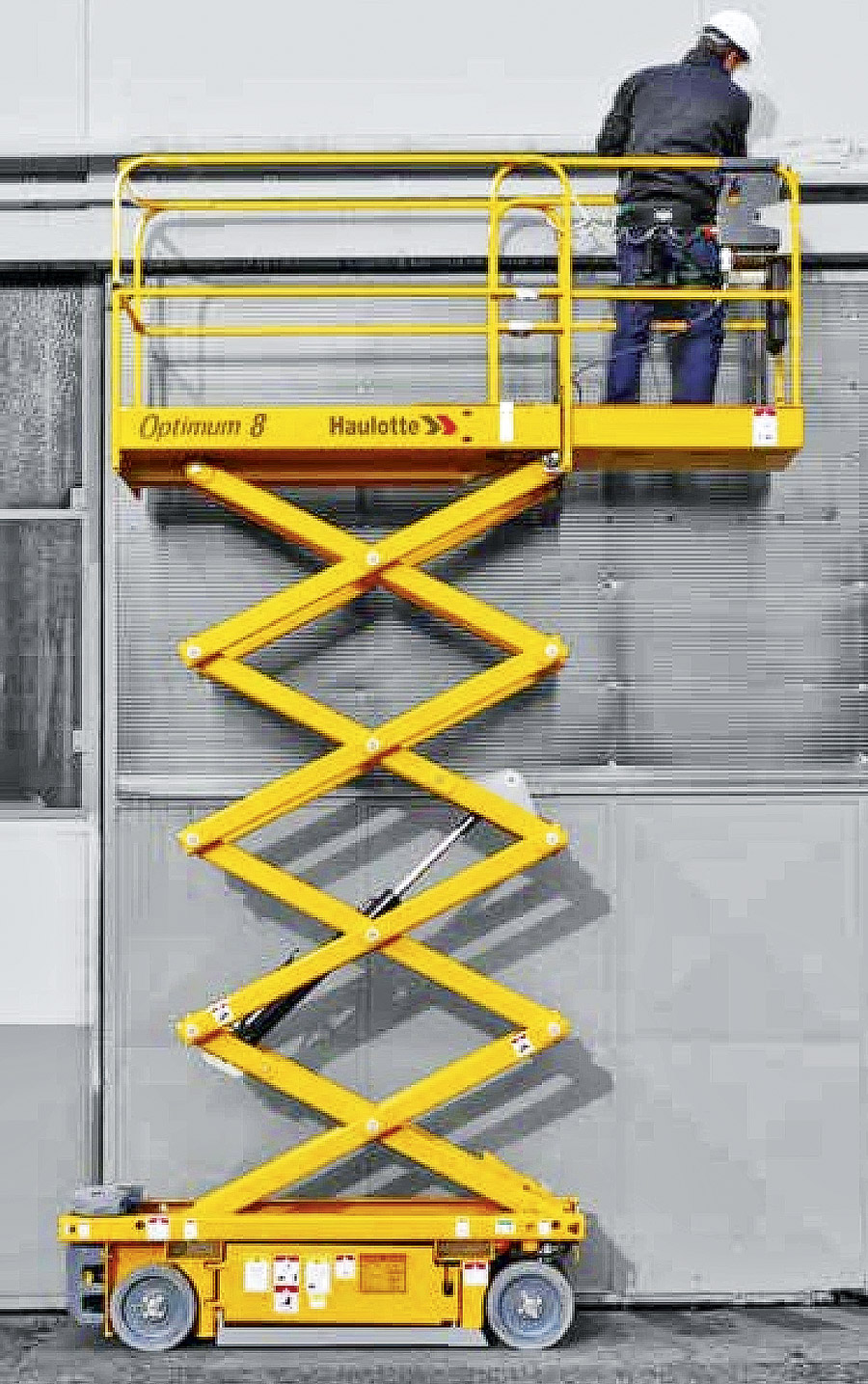

Электроприводной ножничный подъемник Optimunm 8 оснащается встроенной системой диагностики Haulotte ACTIV'Screen, определяющей неисправности
Строительные леса, обретшие мобильность

Гидроподъемники на российском рынке

Достаточно часто подрядчик встает перед выбором, что ему использовать на строительном объекте – подвижный подъемник или строительные леса? Что экономически более выгодно? И несмотря на то, что стоимость лесов и вышек-туров, как правило, не сопоставима с ценой аренды либо покупки подъемника, выбор делается в пользу последнего, поскольку механизация строительства – один из важнейших факторов повышения производительности труда.

Франция – законодатель не только моды, но и конструкций подъемников?

Строительные подъемники – это шарнирные, телескопические или ножничные конструкции, служащие для вертикального или наклонного межуровневого перемещения людей и грузов в специальном грузонесущем устройстве, закрепленном на конце стрелы. Появившиеся в 1970 гг. подъемные механизмы быстро получили широкую популярность, и конечно, их производство стало интенсивно развиваться, причем по нескольким направлениям практически одновременно.

Все наиболее перспективные и популярные у покупателей промышленные подъемники на­шли свое отражение в производственных программах предприятий, прочно занимающих ведущие позиции в отрасли. Одна из них – компания Haulotte Group – известный европейский производитель мобильных платформ. В своем арсенале Haulotte имеет четыре завода в Европе, один в США и двадцать коммерческих центров на пяти континентах света.

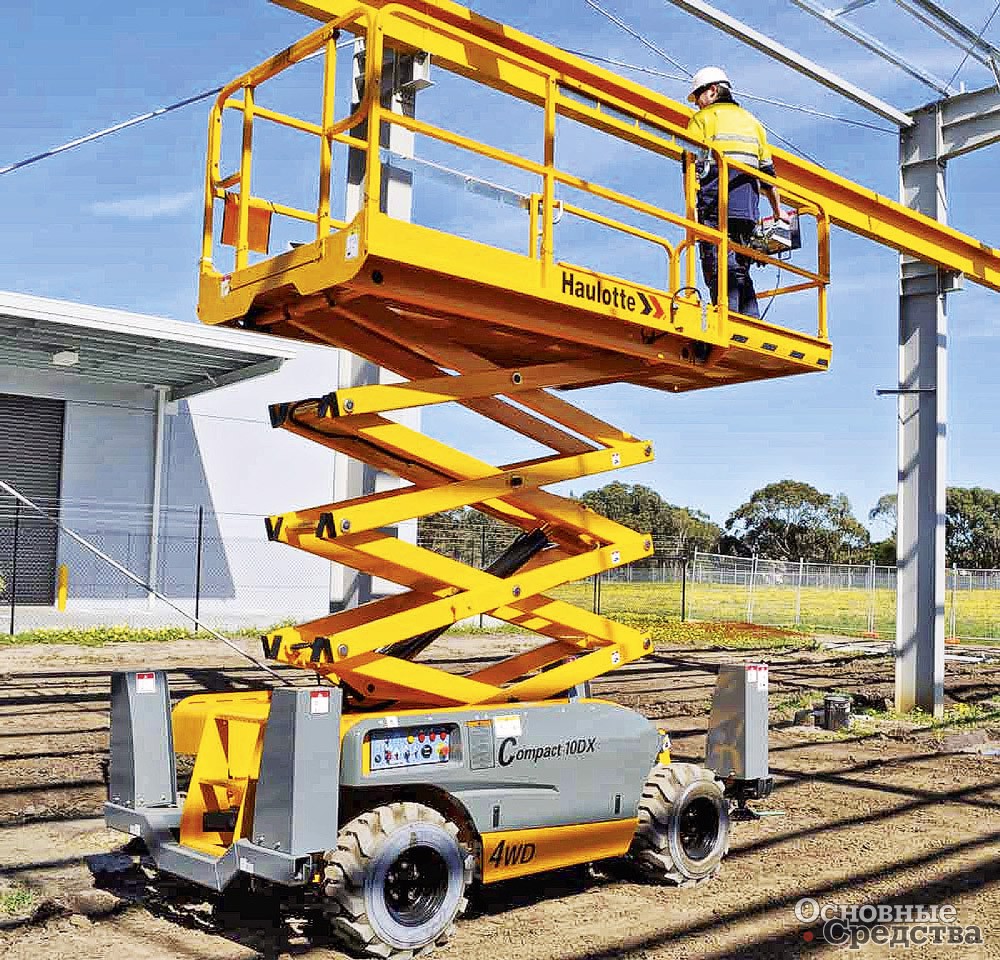

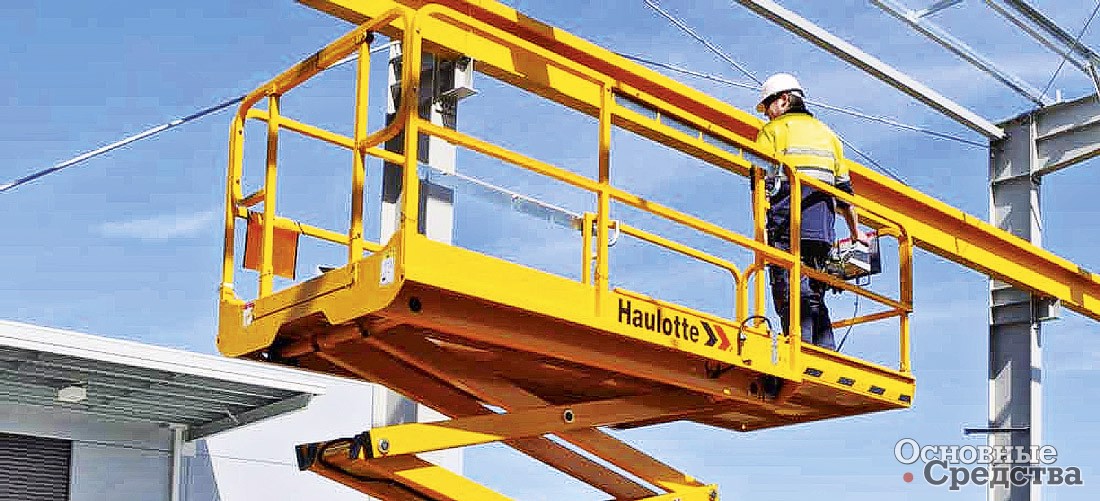

Ножничный полноприводной подъемник Haulotte Compact 10DX с дизельным мотором мощностью 18,5 кВт работает на высоте 10,3 м, поднимая на рабочей платформе до  565 кг

Компания появилась во Франции в 1881 г. и занималась на первых порах ремонтом и сборкой паровозов. Сегодня же Haulotte Group контролирует огромную сеть официальных дистрибьюторов и торговых представителей, которые работают практически во всех индустриально развитых странах мира. Компания предлагает семь видов передвижных подъемников: ножничные, коленчатые, телескопические, мачтовые и подъемники Push-around. На заводах Haulotte также производят прицепные подъемники.

Для работ внутри помещений, на складах, в цехах и т. д. инженеры Haulotte предлагают богатый ассортимент ножничных подъемников с электроприводом, рассчитанных для работ на высоте от 8 до 14 м. Для наружных работ компания производит ножничные подъемники с дизельными двигателями, с рабочей высотой от 10 до 18 м. Их применяют на дорожных работах, для технического обслуживания самых различных массовых мероприятий и монтажа разнообразных сооружений.

Рабочая высота коленчатых подъемников HA120PX, HA41RTJ, приводом в которых служат двигатели внутреннего сгорания, лежит в диапазоне от 12 до 41 м. А модели с электроприводом, такие как HA12IP, HA12CJ/CJ+, HA15IP, поднимают на своих платформах работников на высоту в 12–15 м. Надо отметить, что коленчатые подъемники с рабочей высотой до 20 м отлично справляются с ответственными работами в очень тесных помещениях, и это благодаря их компактным размерам и возможности поворачиваться, не выходя за периметр машины.

Телескопические платформы Haulotte приводятся в действие дизельными двигателями Deutz, Kubota, Perkins мощностью от 31,2 до 55,2 кВт. Платформы этих подъемников поднимают сотрудников для выполнения высотных работ на 14–43 м. Большой боковой вылет и высокая скорость движения стрелы делают телескопические подъемники Haulotte незаменимыми при разработке ремонтных технологий на судоверфях, а также на самых различных строительных работах, включая программы по сносу зданий. Подъемники участвуют в выполнении отделочных и облицовочных операций.

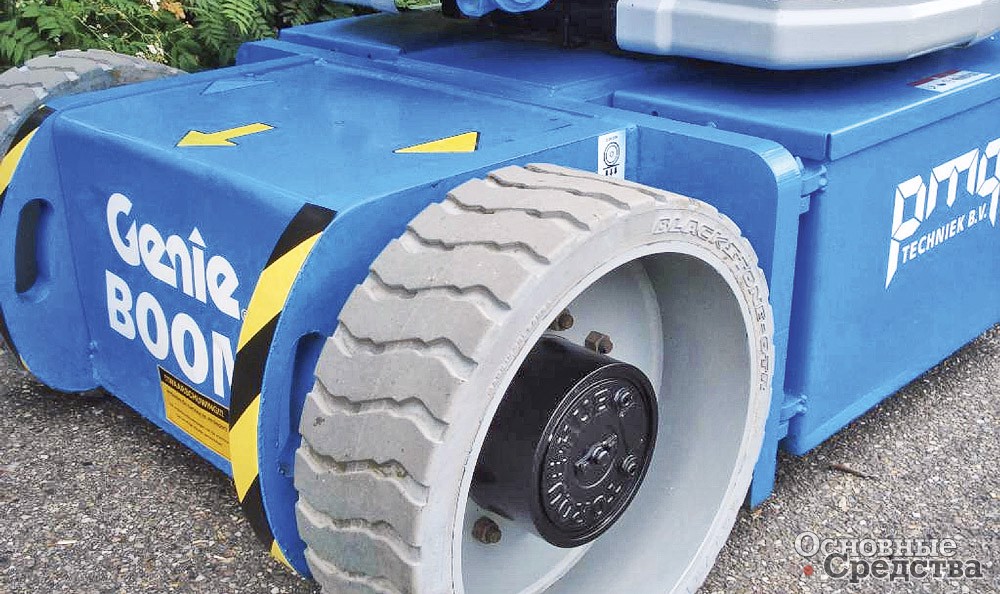

Подъемники, оснащенные «белыми» покрышками «суперэластик», могут ездить по поверхностям любого типа, не повреждая и не оставляя следов даже на паркете

Некоторые модели, например H21TH, оснащаются еще и гуськом, т. е. удлинителем стрелы, который имеет возможность поворота на 140°, что, безусловно, увеличивает функциональность машины. А стрела мод. H28TJ+ комплектуется дополнительным телескопическим звеном, позволяющим плавно и точно приближаться на дополнительные 6 м к объекту работ, при необходимости обходя преграды и опускаясь за них.

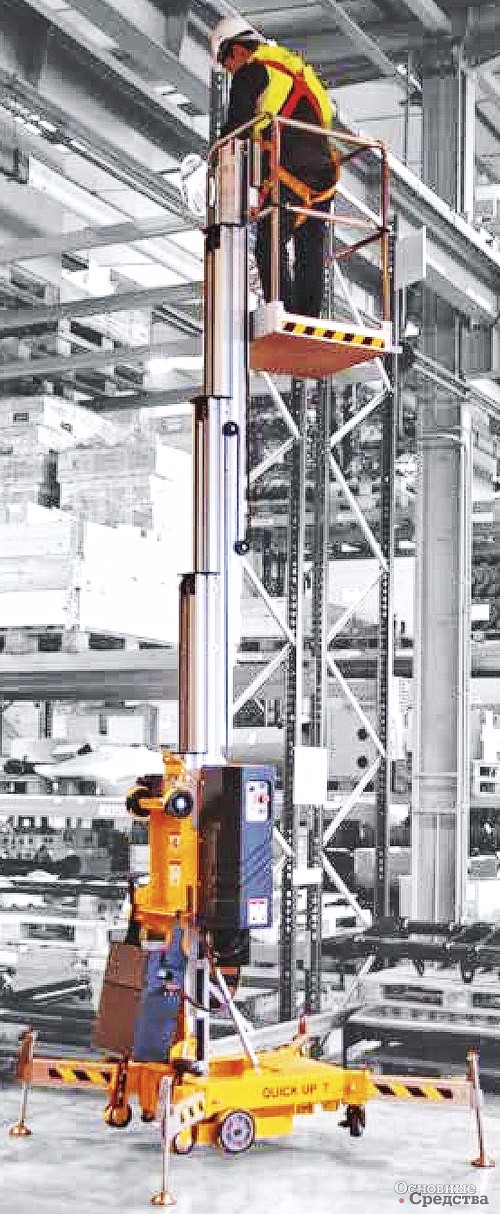

Ширина мачтовых несамоходных подъемников Haulotte Push-Around серии Quick-Up составляет 0,8 м

Мачтовые подъемники – идеальное средство для работы в труднодоступных местах. Корзина с мастерами поднимается почти вертикально (угол наклона минимален) на рабочую высоту от 6 до 10 м, а двигатель подъемника, работающий практически беззвучно, подключается к внешней сети. Подъемники такого типа рассчитаны главным образом на работы по техническому обслуживанию помещений внутри зданий. В некоторых моделях, например Star 8/10, для увеличения вылета стрела комплектуется гуськом длиной 3 м, что облегчает оператору выполнение отдельных производственных заданий. А «обутые» в белые покрышки из суперэластика подъемники могут ездить по любому типу полов, не повреждая даже паркет.

Еще один вид подъемников – Push-Around – создавали, безусловно, для внутренних работ. Многозвенные стрелы семи моделей серии Push-Around поднимают корзину практически вертикально на рабочую высоту в 7–14 м. Питание двигателя подъемника может быть внешним, либо используется аккумулятор, установленный в устройстве.

Благодаря небольшой массе, а весят подъемники этой серии 357–557 кг, а также возможности компактно складываться в транспортном положении, подъемник может перевозиться в легком прицепе. Удобство работы с оборудованием серии Push-Around в том, что монтажник может свободно катить подъемник, проходя в стандартные двери, а при необходимости подниматься на этажи на грузовом лифте.

Ассортимент оборудования, предлагаемый сотрудниками Haulotte, включает в себя также телескопические погрузчики. Они применяются там, где нужно произвести разгрузочно-погрузочные работы, транспортировку грузов на небольшие расстояния. Телескопическая стрела может выдвинуться на высоту до 10–17 м.

В базовой комплектации погрузчики оснащаются грузовыми вилами, но в Haulotte покупателю предлагают универсальный ковш «4-в-1», ковши с зубьями и режущим ножом, крановое навесное устройство, а также навесную люльку для высотных работ, укомплектованную пультом управления движениями стрелы. А также предлагается установка переходной плиты, которая позволит смещать навесное оборудование в ту или иную сторону.

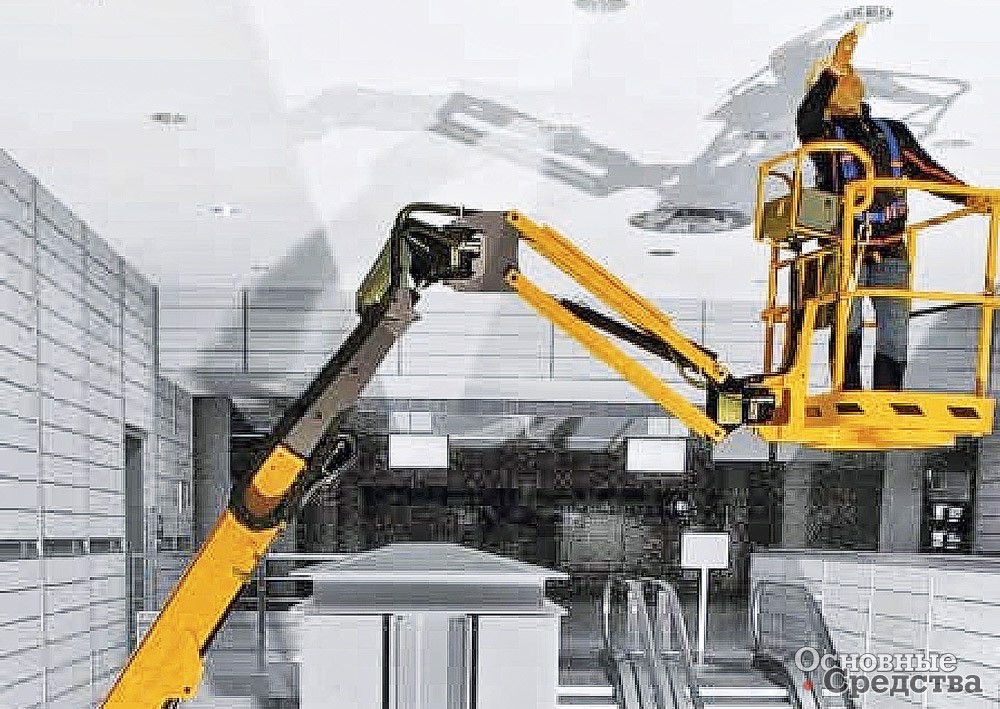

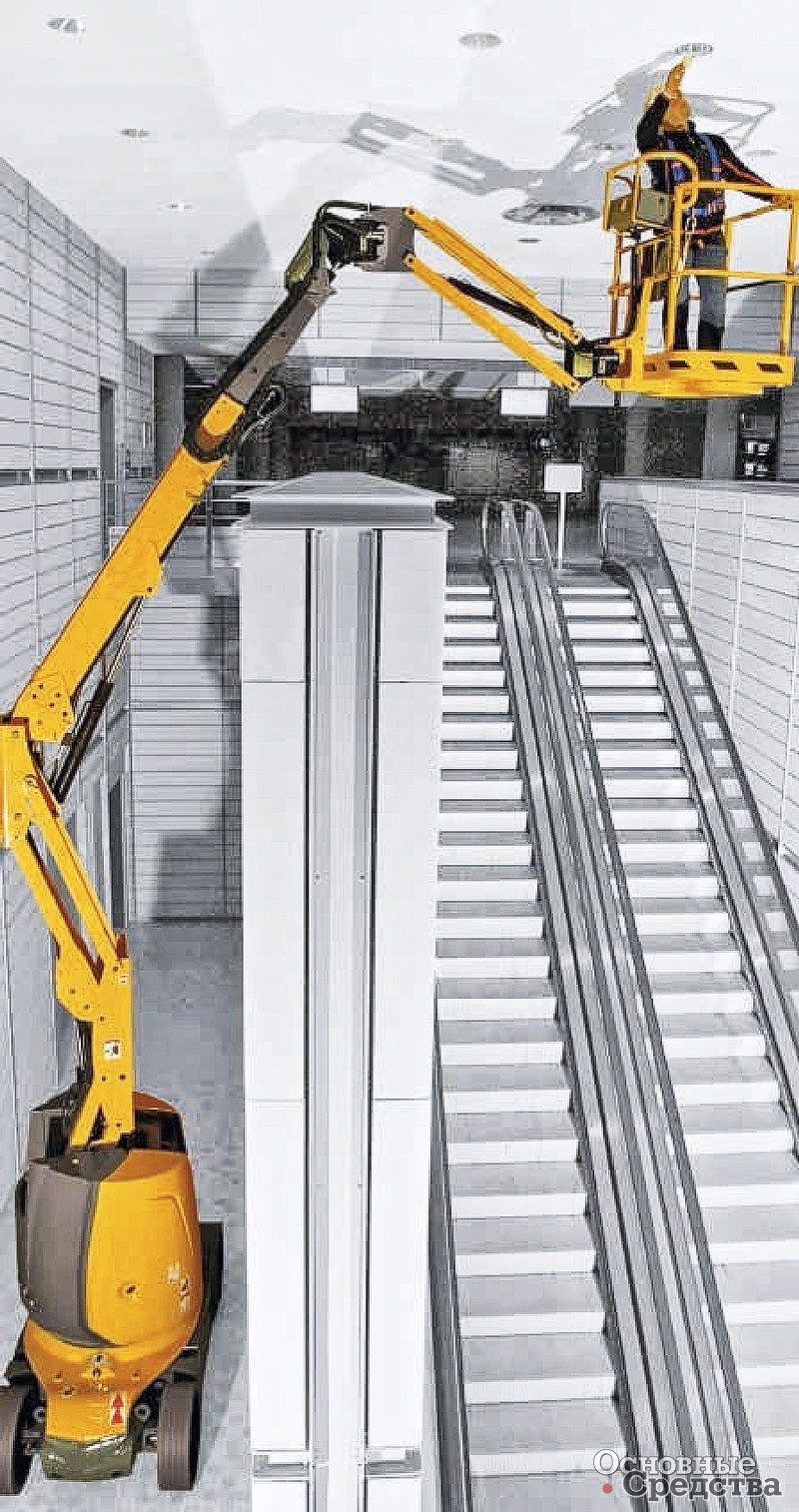

Коленчатый подъемник Haulotte HA12CJ+ при ширине 1,2 м может проходить даже в проем стандартных дверей и используется для монтажных работ как внутри зданий, так и снаружи

Genie – это подъемники на все случаи жизни

Бренд Genie хорошо знаком всем, кто связан с использованием подъемных платформ. Компания Genie Industries вот уже 50 лет занимается подъемниками. Ныне Genie – дочерняя компания корпорации Terex APW. С логотипом Genie/ Terex производят подъемники коленчатые и телескопические, ножничные, мачтовые и несамоходные подъемники мачтового типа, а также прицепные стреловые подъемники. Все наиболее перспективные конструкции подъемников нашли сегодня отражение в модельных рядах американского производителя.

Коленчатые подъемники Genie рассчитаны на выполнение работ внутри помещений на высоте от 11 до 20 м, с горизонтальным вылетом стрелы от 6,5 до 11 м. Платформа подъемника рассчитана на грузоподъемность (г/п) 227 кг, что позволяет находиться на ней двум работникам с необходимым инструментом. Электропривод подъемников комбинированный. Например, подъемник Z™-30/20N может подключаться к внешнему источнику постоянного тока 48 B или же использовать энергию, которую дают установленные на подъемнике восемь шестивольтовых АКБ емкостью по 350 А.ч.

А вот в модели коленчатого Z-Boom (Z™-40N), выпуск которого начался в 2007 г., впервые использовался привод, питавшийся переменным током. В двух моделях нашла применение схема питания электропривода от комбинированной энергоустановки. В машинах есть бортовой дизельный генератор, который играет роль зарядного устройства и может подавать ток в 100 А, обеспечивая управление всеми функциями стрелы в случае, если АКБ разряжены и главному двигателю не хватает энергии. Для зарядки АКБ, которая происходит обычно ночью, используется стандартное бортовое зарядное устройство, обеспечивающее силу тока в 25 А.

Коленчатый подъемник Z-30/20N для питания главного привода подключается к внешнему источнику постоянного тока 48  B, или же используется энергия, которую дают установленные на подъемнике восемь 6-вольтовых АКБ емкостью по 350 А.ч каждая

При работе вне помещений используют коленчатые подъемники c дизельными двигателями Kubota, Deutz либо Perkins мощностью от 19,4 до 55 кВт. Рабочая высота дизельных машин – от 11 до 41 м, а боковой вылет – от 6,8 до 24,4 м. В подъемниках конструкторы Terex/ Genie стремятся использовать побольше унифицированных узлов и деталей, что упрощает обслуживание и удешевляет эксплуатацию.

Покупателей все чаще привлекают подъемники с двумя режимами работы. Первой ласточкой была мод. Genie Z-60/37 с рабочей высотой подъема платформы 20,1 м и возможностью бокового вылета стрелы 11,2 м. Машина массой 7,7 т оснащена дизельным двигателем Kubota D1105 мощностью 18,5 кВт, который используется только для выработки электроэнергии. Этот компактный дизель сообщает энергию генератору, таким образом, ток питает главный двигатель либо заряжает восемь шестивольтовых АКБ емкостью 390 или 415 А.ч каждая. Вырабатываемого дизелем тока достаточно и для одновременного питания двигателя, и зарядки АКБ. Надо отметить, что в каждом колесе машины установлен собственный электромотор, что делает ее полноприводной.

Электронный регулятор может увеличивать поток электроэнергии на главный привод машины, а также направить дополнительную энергию к двигателю отдельного колеса, например в случае пробуксовки, путем сложения потока энергии от генератора и от АКБ. Обычно заряда АКБ хватает на 8-часовую смену, а полного бака – это 64 л дизтоплива – достаточно для работы подъемника в течение недели. При зарядке АКБ от внешней сети переменного тока для полной зарядки нужно 12–14 ч, если же заряжать батареи дизелем Kubota, то для зарядки полностью разряженного АКБ на 80% нужно всего 4 ч.

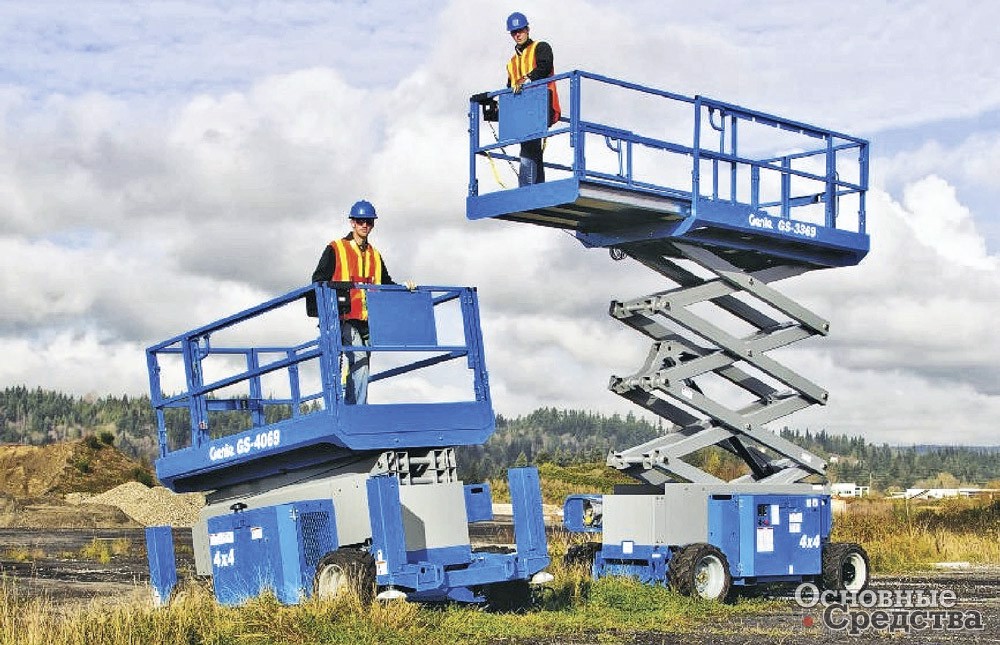

Ножничные дизельные подъемники Genie GS-4069 с двигателем Perkins мощностью 21,3 кВт могут передвигаться со скоростью до 6,1 км/ч и преодолевать подъемы 35%

Ножничные подъемники Genie также электроприводные, причем питание может поступать как от внешней сети, так и (в нескольких моделях) от установленных в подъемнике батарей. Электрические самоходные подъемники бесшумно «трудятся» внутри помещений, отлично маневрируя, используя передние приводные колеса и нулевой радиус поворота на ограниченном пространстве. Компактные подъемники проезжают, не задевая, в обычные и двойные двери, а вместительная платформа, на которую можно загрузить 227–363 кг, поднимается на рабочую высоту от 6,4 до 14,1 м. Как было сказано выше, электродвигатель подъемника подключается к внешнему источнику постоянного тока 24 либо 48 В в зависимости от модели. Но подъемники могут работать и автономно, используя собственные четыре либо восемь шестивольтовых аккумуляторов емкостью 225 или 315 А.ч.

Дизельные ножничные подъемники Genie с двигателями мощностью 18,5–75 кВт эксплуатируются на рабочей высоте от 9,7 до 18 м, а платформа с раздвижной площадкой 3,9–7,4 м позволяет перемещать грузы массой от 363 кг до 1134 кг!

Genie также предлагает дизельные телескопические подъемники на колесном ходу с рабочей высотой от 14,2 до 56,9 м. Надо отметить две модели, разработанные специально для верфей: в машинах повышен уровень антикоррозийной защиты, металлические конструкции платформ усилены, подъемники максимально подготовлены для работы в агрессивной среде, поворотная платформа надежно защищена от физического воздействия стальными щитами, каналы для внутренних электрокабелей закрыты стальными накладками, а внешние кабели уложены в бронированные огнестойкие рукава.

Покупателям предлагается также четыре модели телескопических подъемников с 4-гусеничной ходовой системой. Гусеницы – из армированной резины. При движении каждая гусеница повторяет контур поверхности за счет того, что гусеничная тележка может подниматься на 23°. Специальные датчики контролируют характер поверхности и задают равное тяговое усилие на всех гусеницах, ослабляя или усиливая его в зависимости от рабочей ситуации. Рабочая платформа, рассчитанная на подъем корзины на высоту от 14,2 до 21,8 м, имеет г/п 227 кг.

Для выполнения монтажно-строительных работ внутри помещений в компании Genie предлагают электроприводные модели серий AWP, IPW, DPL. Рабочая высота моделей популярной серии AWP – от 8,1 до 14,3 м. Мод. APW-20S, 25S и 30S производятся с базами различной ширины: 56,74 либо 76 см. Это значит, что подъемники легко пройдут в дверные проемы и даже попадут в лифт.

Рабочая высота моделей серии IPW несколько ниже – от 8,24 до 11 м, но зато конструкция мачты в них самая жесткая в отрасли, по утверждению инженеров компании. Подъемные платформы серии DPL, а это три модели универсальных машин, рассчитаны на подъем двух работников. Запатентованная алюминиевая мачта прочно удерживает горизонтально платформу, выдерживающую нагрузку в 340 кг, а мощная сварная рама в основании машины обеспечивает устойчивое положение подъемника даже на неровных поверхностях. Все мачтовые подъемники для удобства покупателей выпускаются с двигателями как переменного, так и постоянного тока, питание к двигателям поступает из внешней сети, но производитель готов предложить вариант, в котором источником энергии являются автономные аккумуляторные батареи.

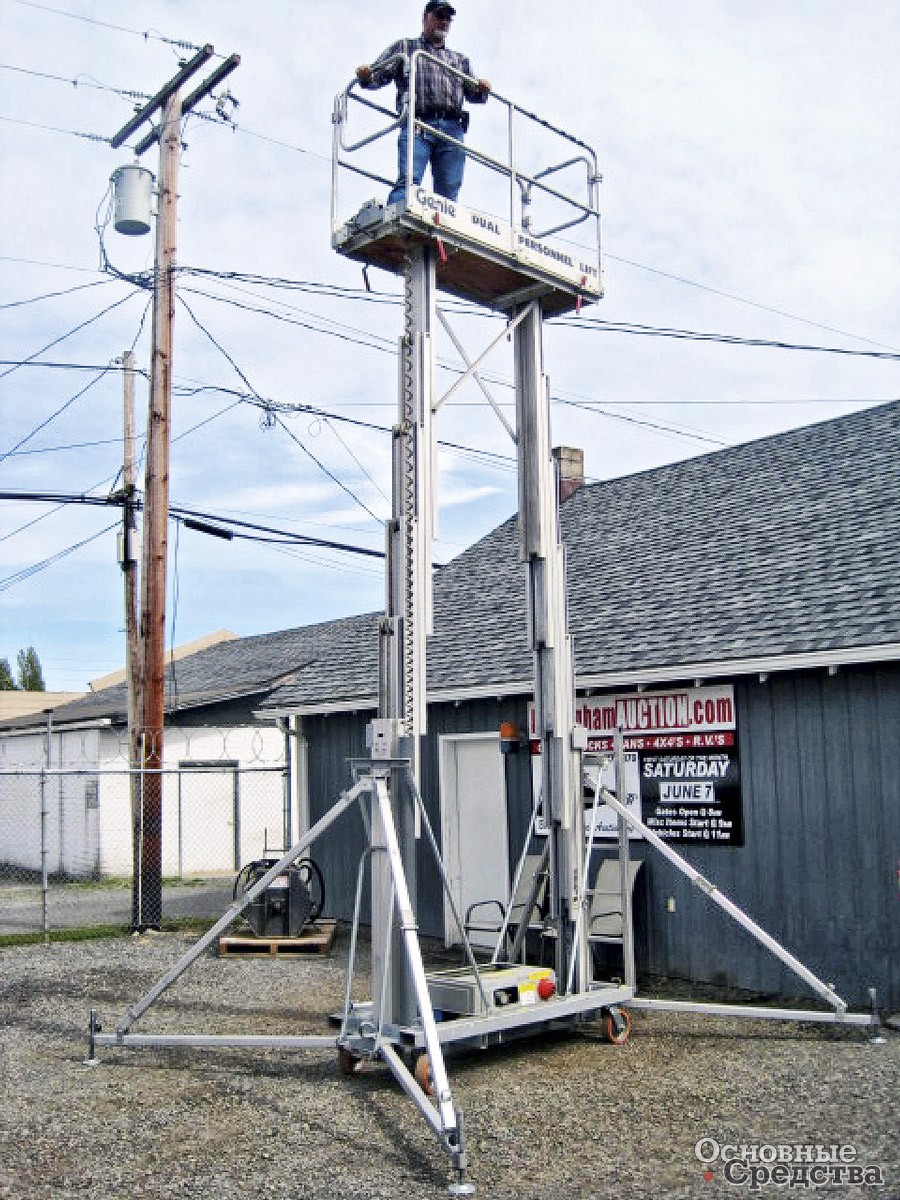

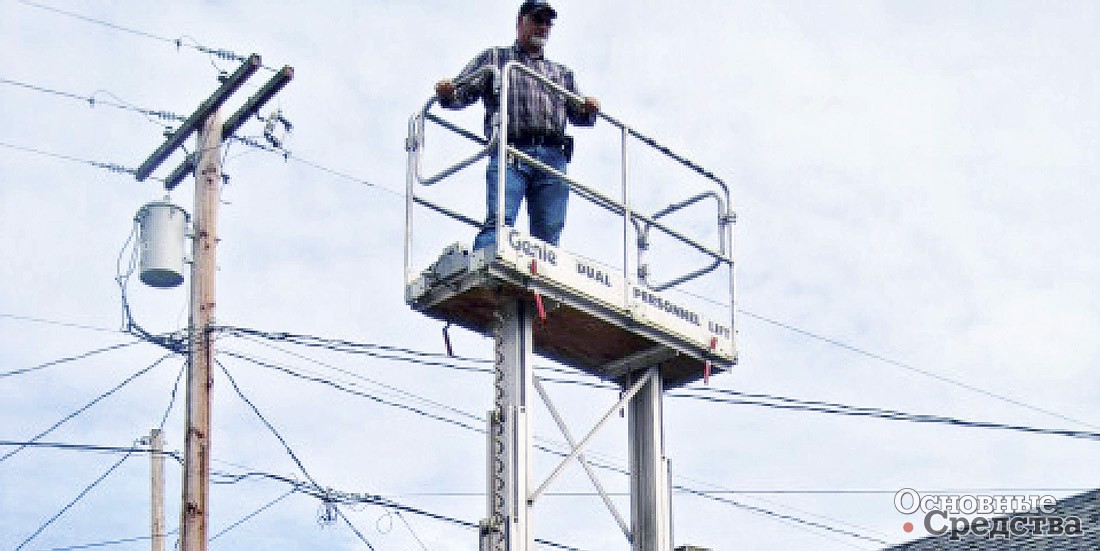

Мачтовые подъемники Genie серии DPL – это модели универсальных машин, рассчитаные на подъем двух работников

Еще две серии электрических мачтовых подъемников, обозначенных торговыми марками Runabout™ и QuickStock™, отличаются компактными размерами – 0,75–0,8х1,3 м. Это очень маневренные и удобные в эксплуатации машины. В подъемниках Runabout (GR) мачта состоит из секций-труб, входящих одна в другую. На мачте закреплена стальная корзина, рассчитанная на одного, иногда двух рабочих. Подъемники серии GR используют для внутренних работ на высоте от 5,5 до 8 м. Есть модели, оснащенные шарнирным коленом, обеспечивающим небольшой горизонтальный вылет корзины, иногда просто необходимый по причине ограниченного пространства.

Подъемники серии QS разработаны для автоматизации работы на складах. Это современная замена прежним лестницам и стремянкам. Рабочая высота моделей – от 5,45 до 8 м, а г/п – 159 и 227 кг, при этом допустимая скорость движения с поднятой корзиной – 0,8 км/ч, а радиус поворота нулевой.

Еще один вид оборудования, о котором нельзя не сказать, – прицепные стреловые подъемники. Их может буксировать любой полноприводной пикап. В Genie предлагают две модели с рабочей высотой 12,4 и 17 м, а г/п моделей – 200 кг. Подъемники оборудованы инновационной системой автовыравнивания Automatic Leveling System™, помогающей за 30 сек. надежно установить подъемник на гидравлических выносных опорах на любой поверхности. Работающее в комплексе с основной стрелой верхнее шарнирное колено обеспечивает дополнительные 1,25 м горизонтального вылета и рабочий диапазон 135°, позволяя позиционировать платформу выше или ниже горизонтали.

Прицепной телескопический подъемник приводит в действие электромотор постоянного тока, подключенный либо к внешнему источнику, либо к собственным АКБ. Для подзарядки штатных аккумуляторов в местах, где нет внешней сети, в Genie предлагают приобретать автономный гибридный двигатель, работающий на бензине или газе и вырабатывающий постоянный ток для зарядки АКБ.

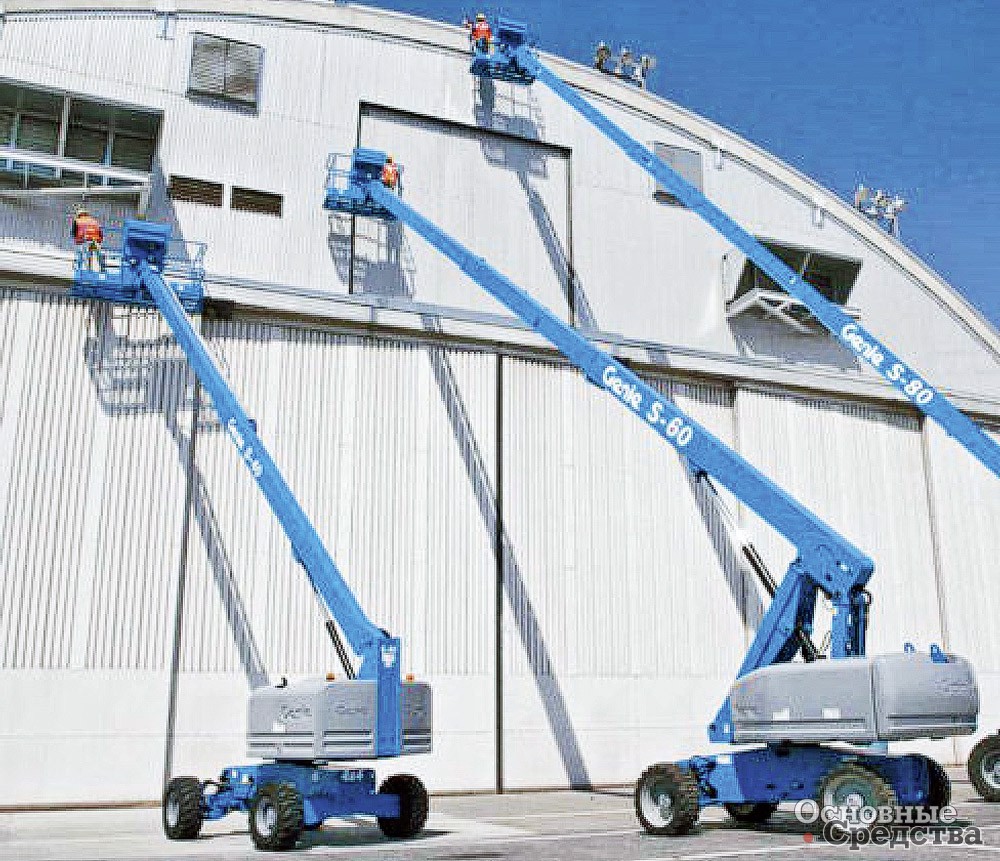

В Genie предлагают покупателям дизельные телескопические подъемники на колесном ходу с рабочей высотой от 14,2 до 56,9 м

Перспективное направление привлекает многих

Российский рынок подъемников можно назвать весьма представительным, на нем присутствуют производители этой техники из Европы и США, в меньшей степени из Японии. Среди наиболее заметных – компания JLG, продукция которой представлена брендами Liftlux и Toucan, французский производитель Manitou, канадская Skyjack и, конечно, предприятие из Великобритании NiftyLift.

Рост масштабов строительства диктует необходимость оснащения рабочих мобильной и удобной техникой для качественного и своевременного выполнения работ, и среди первоочередных мер – увеличение использования строительных подъемников. Сегодня нашему рынку есть что предложить покупателю, которому остается только сделать правильный выбор.
