Асфальтоукладчики
Обзор российского рынка

Традиционно в России используют европейскую технологию укладки с трамбующим брусом – неспешно но плотно. От предложений по большей части импортной техники разбегаются глаза. Из отечественных поставщиков остались всего два – «Брянский Арсенал» и «Ирмаш». Удивительно, как они до сих пор сопротивляются потоку импорта: у европейцев и репутация, и техника на высоте. Новая техника дорогая, но можно прицениться к б/у, а теперь и китайцы завлекают покупателя доступными ценами. Предлагают и укладчики, выполненные для американского скоростного устройства покрытия без трамбующего бруса. Сомнительно, что эта технология приживется: под нее требуется коренная перестройка технологического цикла, реформирование парка техники.

В линейке «Брянского Арсенала» остались две колесных модели – Асф-К-3-02 и Асф-К-2-04. Группа ГАЗ, в которую входит завод, обещала в скором времени порадовать новой, третьей моделью. Согласно ГОСТ Р 50082–92 укладчик Асф-К-3-02 с шириной укладки от 2,5 до 6 м (с уширителями) относится к третьей размерной группе, укладчик Асф-К-2-04 с раздвигаемой плитой, работающей на ширину 2,5...4,5 м, – ко второй размерной группе. У обеих машин бункера вместимостью по 5,3 м3 (12 т), но «младший» укладчик легче – 13 000 кг против 18 500 кг у «старшего», меньше по габаритам и у него одна ведущая ось. Тяжелый Асф-К-3-02 с двумя ведущими осями и двигателем в полтора раза мощнее развивает большее тяговое усилие и способен укладывать широкую полосу. Оба укладчика полностью гидрофицированы, с гидравлическим приводом ходовой части, реверсивных питателей и шнеков и рабочего органа с виброплитой и трамбующим брусом, укладывающим слой толщиной до 250 мм с одно- или двускатным профилем. «Младший» укладчик Асф-К-2-04 сконструирован так, чтобы его транспортировка не требовала дополнительных согласований в соответствующих органах. Оба укладчика подготовлены к монтажу автоматической системы нивелирования.

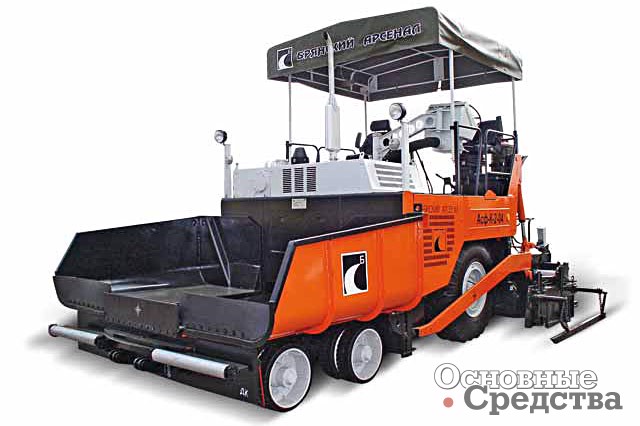

«Брянский Арсенал» АСФ-К-2-04

Линейка укладчиков завода «Ирмаш» внушительнее – шесть моделей: две колесные с одной ведущей осью, три колесные с двумя ведущими осями и одна на гусеничном шасси, которые относятся ко второй, третьей и четвертой типоразмерным группам. «Младшая» колесная модель Асф-К-4-01 с одной ведущей остью укладывает смесь на ширину 2,2...3,75 м слоем толщиной до 250 мм с односкатным профилем. Укладчик принимает смесь в бункер вместимостью 8 т. Плиты колесных укладчиков Асф-К-4-04 с одной ведущей осью и Асф-К-4-03 укладывают смесь с одно- и двускатным профилем на ширину до 4,5 м толщиной до 300 мм. Для этих трех моделей с раздвижными плитами не предусмотрено наращивание рабочей ширины механическими уширителями. С уширителями могут работать «старшие» модели – колесные с двумя ведущими осями Асф-К-4-02-01 и Асф-К-4-02. Их максимальная рабочая ширина 6,5 и 6,2 м. Самое широкое покрытие до 9 м способен уложить гусеничный укладчик Асф-Г-4-02. Предусмотрены три варианта оснащения рабочего органа. Базовая раздвижная плита работает на ширину 2,5...4,5 м, со вставками бесступенчато раздвигается до 7 м. Максимальную ширину дает фиксированная плита от 2,5 до 9 м, наращиваемая с шагом 0,25 м. Толщина укладываемого слоя – от 30 до 300 мм. Плиты укладчиков «Ирмаш» с газовым подогревом. В качестве поставщика системы нивелирования компания выбрала немецкую фирму МОВА Mobile Automation AG.

За последние два года фирма Joseph Vögele AG обновила модельный ряд укладчиков SUPER, по-прежнему оставаясь верной электроподогреву плиты. Линейка колесных машин с одной ведущей осью представлена четырьмя моделями с шириной укладки от 1,8 до 8 м у «старшей» модели и производительностью от 200 до 700 т/ч. Семейство гусеничных машин более обширно – 9 моделей, начинается с компактных моделей SUPER 600 и 800 и заканчивается монстром SUPER 2500 с шириной укладки до 16 м. У новых моделей к обозначению добавлена цифра «2», означающая, что это второе поколение. Изменения в конструкции второго поколения направлены на улучшение условий работы и экономичности, и центральным пунктом новшевств является рабочее место ErgoPlus. Пульт управления нового дизайна герметичен, с автоматической подсветкой. Функции логически разделены на четыре модуля, которые легко заменяются при возникновении неисправности. Пульт поворачивается и перемещается по направляющим от одного борта к другому. Предусмотрена защита от случайного нажатия нескольких кнопок. В аналогичном стиле выполнены выносные пульты, поставляемые в стандартном и «комфортном» исполнении с интегрированными функциями системы нивелирования NIVELTRONIC Plus. Крыша снабжена выдвижными секциями и опускается вместе с выхлопной трубой с помощью ручного гидравлического насоса.

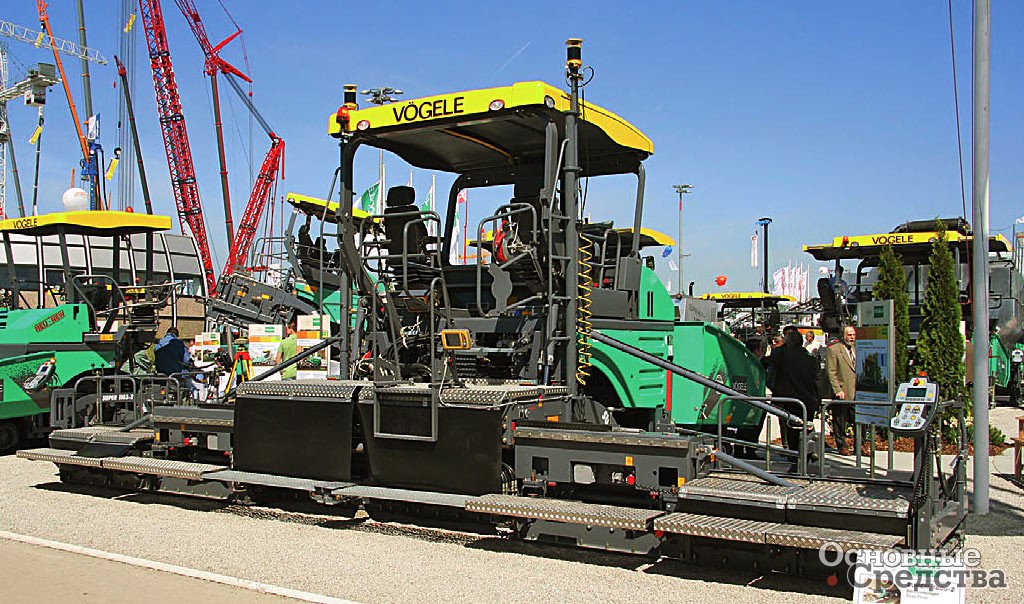

Vögele SUPER 1800-2

Обновлена и линейка рабочих органов. Раздвижной рабочий орган АВ 200 предназначен для компактных машин. На SUPER 600 устанавливают АВ 200 V с виброплитой, на SUPER 800 – AB 200 TV с виброплитой и трамбующим брусом. Новый рабочий орган АВ 340 сменил АВ 315. Он исполняется в вариантах с виброплитой либо с виброплитой и трамбующим. Базовая ширина укладки – 1,8...3,4 м, с уширителями – до 4,2 м. Этим органом комплектуют укладчики SUPER 1100-2, 1300-2, 1103-2 и 1303-2.

Раздвижные рабочие органы АВ 500-2 и АВ 600-2 сменили соответственно АВ 500 и АВ 600. Они предназначены для мощных укладчиков SUPER 1600-2, 1603-2, 1800-2, 1803-2, 1900-2, 2100-2, 2500 (АВ 600-2). Ширина укладки АВ 500-2 – от 2,55 до 5 м, с уширителями – до 8,5 м. Плита АВ 600-2 раздвигается гидравликой от 3 до 6 м, с механическими уширителями ширина укладки достигает 9,5 м. Эти органы исполняют в вариантах: с трамбующим брусом и виброплитой (TV); с трамбующим брусом, одной прессующей планкой и статической выглаживающей плитой (ТР1); с трамбующим брусом, двумя прессующими планками и статической выглаживающей плитой (ТР2). Для рабочих органов SB 250 и SB 300 фиксированной ширины 2,5 и 3 м кроме вышеперечисленных вариантов исполнения предусмотрен вариант с полным комплектом: с трамбующим брусом, двумя прессующими планками и виброплитой (ТVР2). Их рабочую ширину наращивают уширителями SB 250 до 13 м, SB 300 – до 16 м. С этими органами работают «старшие» модели гусеничных укладчиков, начиная с SUPER 1900-2.

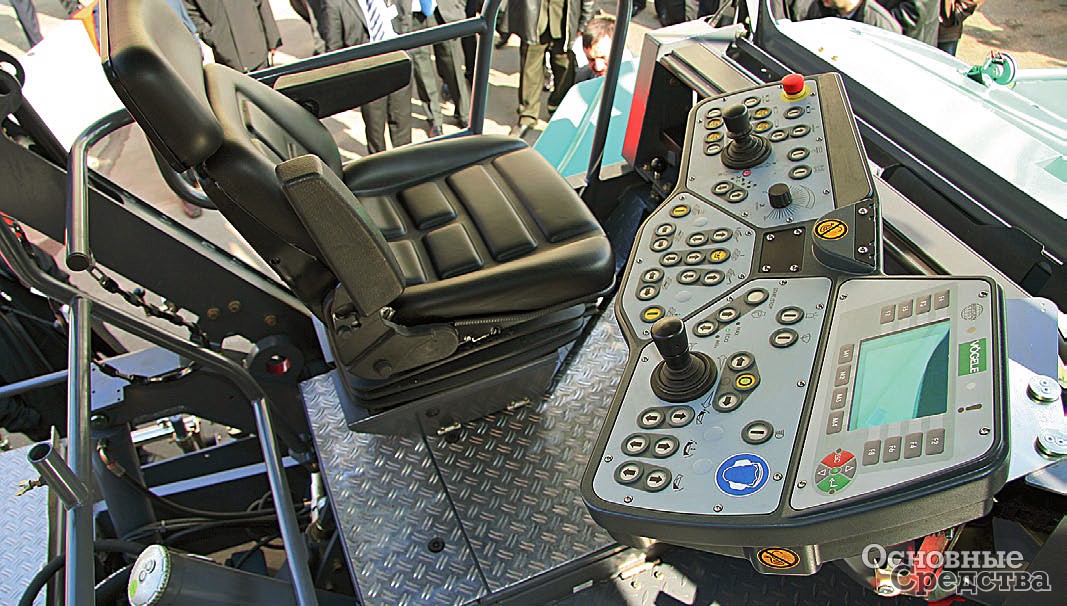

Пульт управления ErgoPlus

Корпорация Volvo CE интегрирует немецкую компанию ABG в свою производственную и маркетинговую систему и подробности не разглашает. Известно, что текущая линейка колесных укладчиков включает четыре модели – Titan 3870, 5570, 5870 и 6870, работающие с шириной укладки от 1,5 до 9 м. Линейка гусеничных укладчиков состоит из шести моделей – Titan 2820, 5820, 6820, 7820, 8820 и 9820.

У ABG широкий выбор рабочих органов, раздвижных и с фиксированной шириной, с нормальным и высоким уплотнением, разогреваемых как сжиженным газом, так и электрическими нагревательными элементами. Оригинальная система высокого уплотнения представляет собой комбинацию из двух клиновидных трамбующих брусьев и виброплиты. Рабочие органы VB 89 и VDT-V89 (ширина укладки 3...6 м) имеют особенность – изменяемую геометрию плиты в вертикальной плоскости. Выдвижные секции могут гидравлически отклоняться на ±10°, что можно использовать, например, при устройстве обочин.

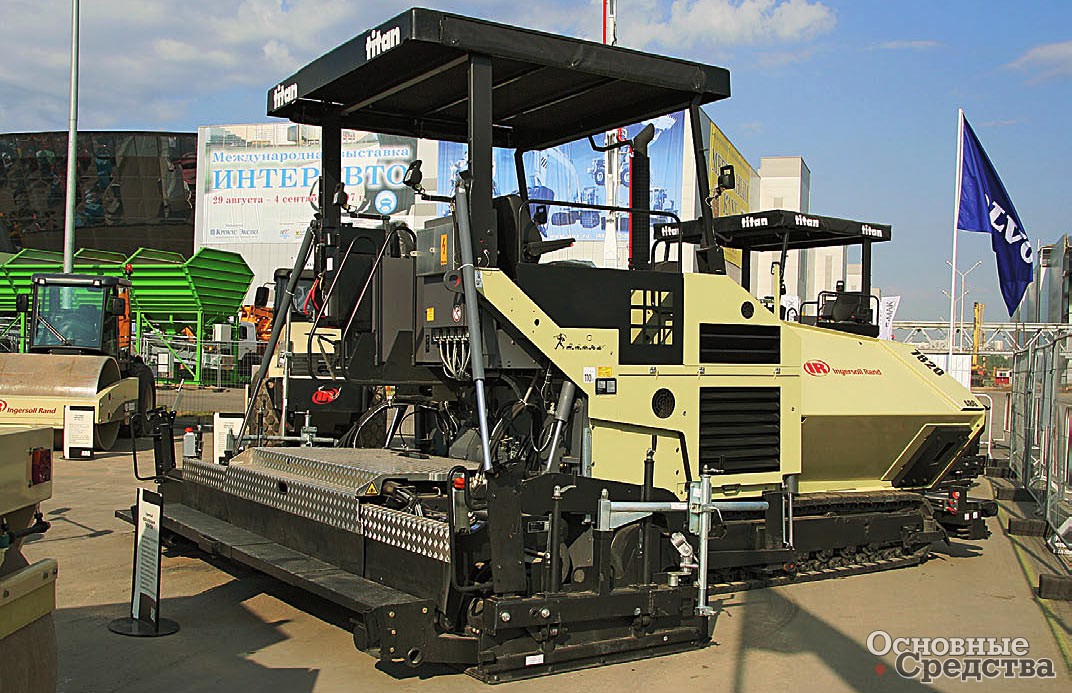

ABG Titan 2820

Существенные изменения произошли в жизни Svedala Demag. Эта компания теперь принадлежит Dynapac, а та в свою очередь перешла к Alas Copco Group. Модельный ряд подрос и включает колесные укладчики DF65P, DF85P, DF95P, DF115P и DF135P и гусеничные укладчики DF40C, DF45C, DF45CS, DF65C, DF85C, DF115C, DF135C, DF145C и DF145CS.

«Младшие» модели DF40C и DF45С/СS оснащены раздвижным гидравлическим рабочим органом EB27/28 с газовым подогревом и шириной укладки 1,2…3,1 м толщиной до 200 м. Предлагают также версию ЕВ28-Е с электроподогревом. Укладчики DF65P/C комплектуют органом ЕВ34 с шириной укладки 1,7...4,1 м, с уширителями – 4,4 м. Для остальных моделей доступна гамма рабочих органов – раздвижные ЕВ51 (ширина укладки от 2,55 до 8,8 м с уширителями), ЕВ60 (3,0...9,7 м) и с фиксированной шириной укладки 3,0...13,0 м (SB30).

ABG Titan 7820

Рабочие органы Demag поставляют как с газовым, так и с электроподогревом. Их особенность в сложной двухтрубной телескопической системе, обеспечивающей жесткость конструкции и ровность покрытия. Рабочие органы оснащают виброплитой и трамбующим брусом. Модель SB30 с фиксированной шириной укладки 3 м наращивается до 13 м. С боков укладчика навешивают решетчатые фермы, которые поддерживают правильное положение рабочего органа в вертикальной плоскости. В горизонтальной плоскости он зафиксирован системой боковых тяг. Плиту наращивают вставками-уширителями фиксированной ширины и гидравлическими раздвижными уширителями, которые устанавливают на концы плиты.

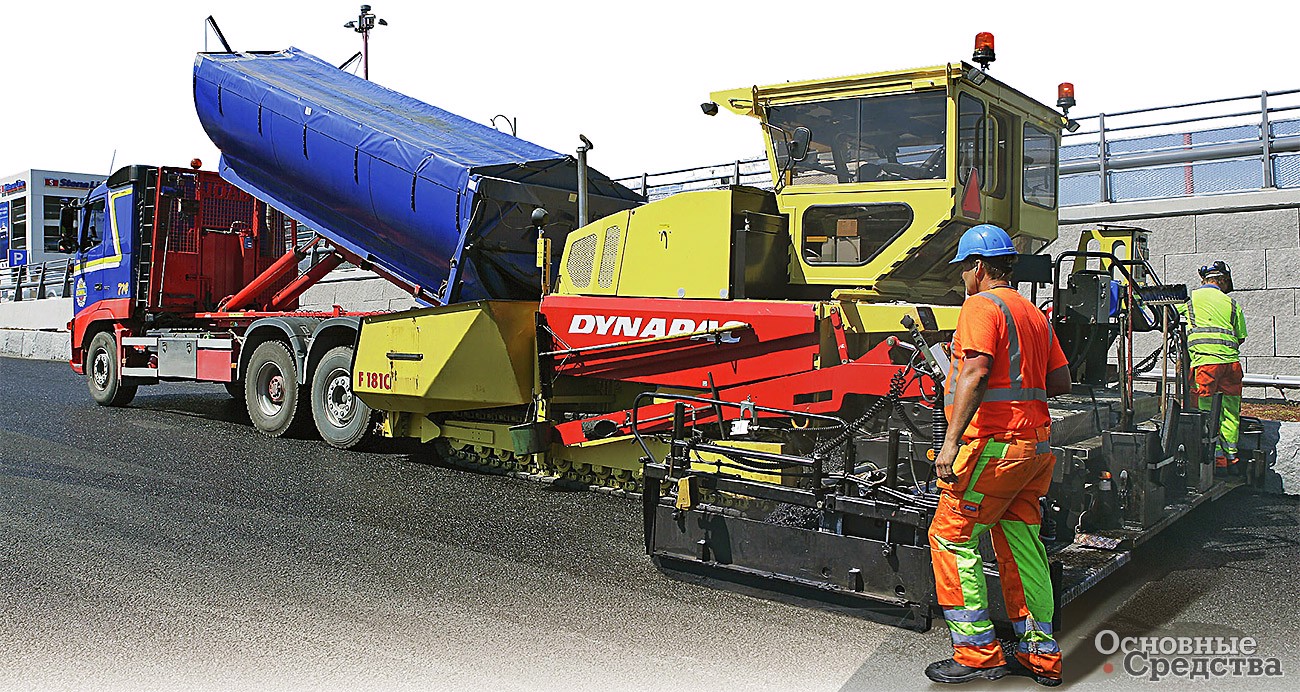

Dynapac F181C

Компания Dynapac пересмотрела свой модельный ряд, сократила и частично обновила его. Для «младших» гусеничных моделей F4C, F5C и F5CS доступен выбор рабочего органа VB125 с виброплитой либо с виброплитой и трамбующим брусом. Модель VB125 шириной укладки 1,2...2,4 м (до 3,1 м с уширителями) оснащена системой газового подогрева. Для F5CS предусмотрена версия с электроподогревом.

Укладчики F6C и F6W комплектуют рабочим органом VB340 с шириной укладки 1,7...4,1 м (4,4 м с уширителями) с газовым или электроподогревом и в версиях с одной виброплитой или с виброплитой и трамбующим брусом.

Колесные укладчики F121W, F141W и F161W оснащают рабочими органами VB510TV и VB60TV с виброплитой и трамбующим брусом в исполнениях с газовым или электроподогревом. Самая крупная из колесных укладчиков модель F161W производительностью 650 т/ч отличается от остальных двумя парами ведущих колес большого диаметра. А опционный привод на передние колеса плюс антипробуксовочная система обеспечивают ему тягу, сопоставимую с гусеничным укладчиком такой же массы.

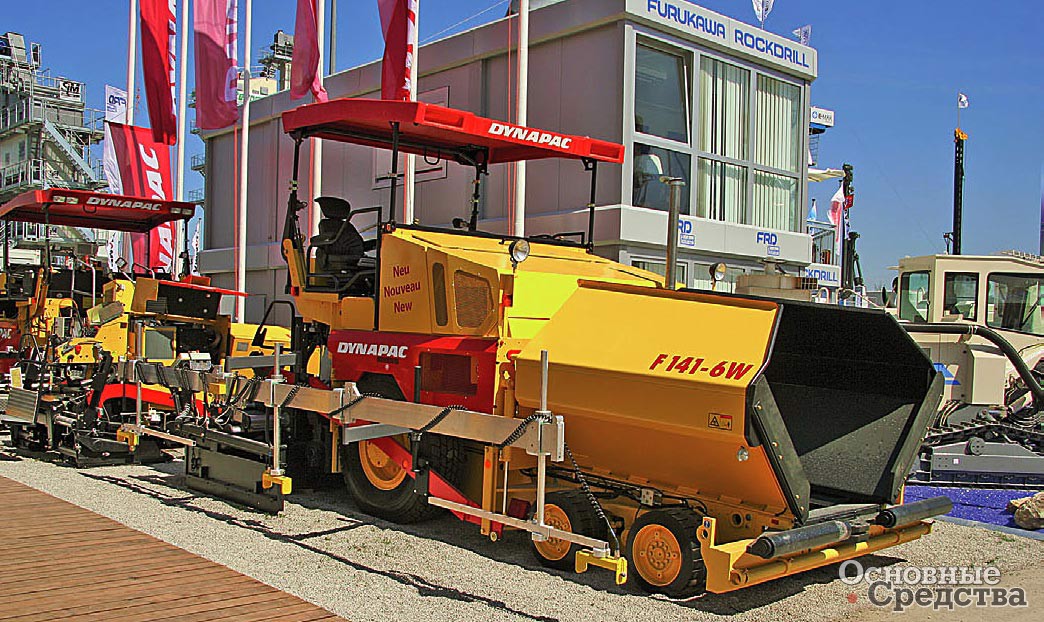

Dynapac F141-6W с шестью ведущими колесами

Для гусеничных укладчиков F121C, F141C, F141CR, F181C и F182CS на выбор раздвижные рабочие органы VB510TV и VB600TV с шириной укладки 2,55...8,8 м и 3,0...9,7 м с газовым или электроподогревом, а также жесткий рабочий орган SB1250TV, ширину которого в зависимости от мощности укладчика наращивают уширителями до 4,5; 11,75; 12,5; 13,75; 15,75 и 16 м, а двумя отрезными башмаками, наоборот, сокращают до 2,1 м. С самыми мощными рабочими органами VB600TV и SB1250TV работает гусеничный укладчик F300CS производительностью до 900 т/ч.

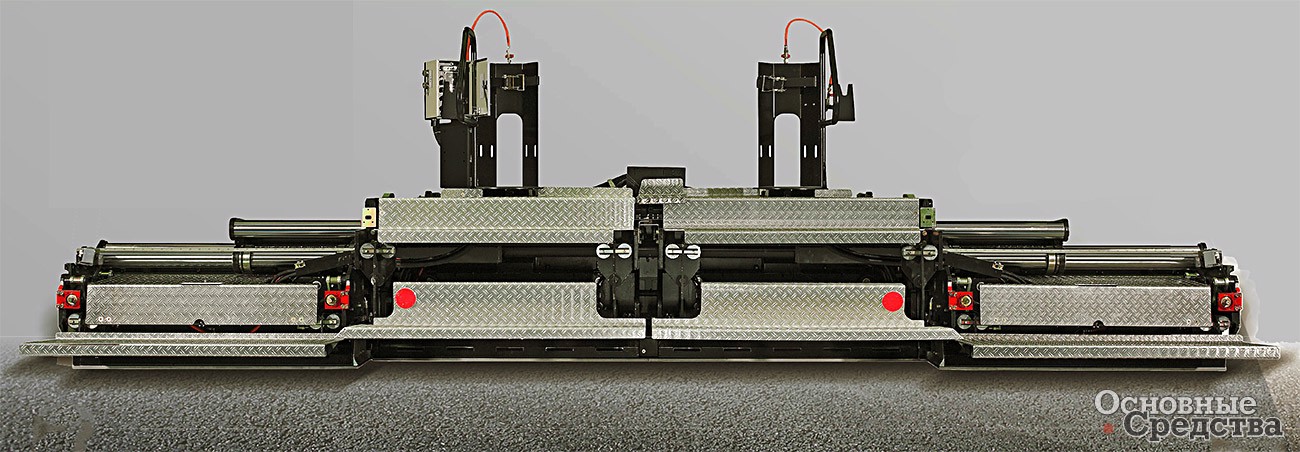

Плита Dynapac VB600TV

С поглощением компании Marini немецкая фирма Bomag получила линейку асфальтоукладчиков, включающую компактные гусеничные модели массой до 5 т – BF 222 C и BF 223 С, гусеничные BF 571 C, BF691 C и колесные модели BF 331, BF 571 и BF 691. Компактные укладчики оснащают рабочим органом HF с виброплитой – модель BF 222 C с газовым, а BF 223 С с электроподогревом. На самый «младший» укладчик установлен 3-цилиндровый дизель Perkins BF 223 С мощностью 24,4 кВт, так как генератор требует дополнительной мощности, и 4-цилиндровый на 37,3 кВт. Габаритная ширина этих укладчиков со сложенными крыльями бункера 1429 мм.

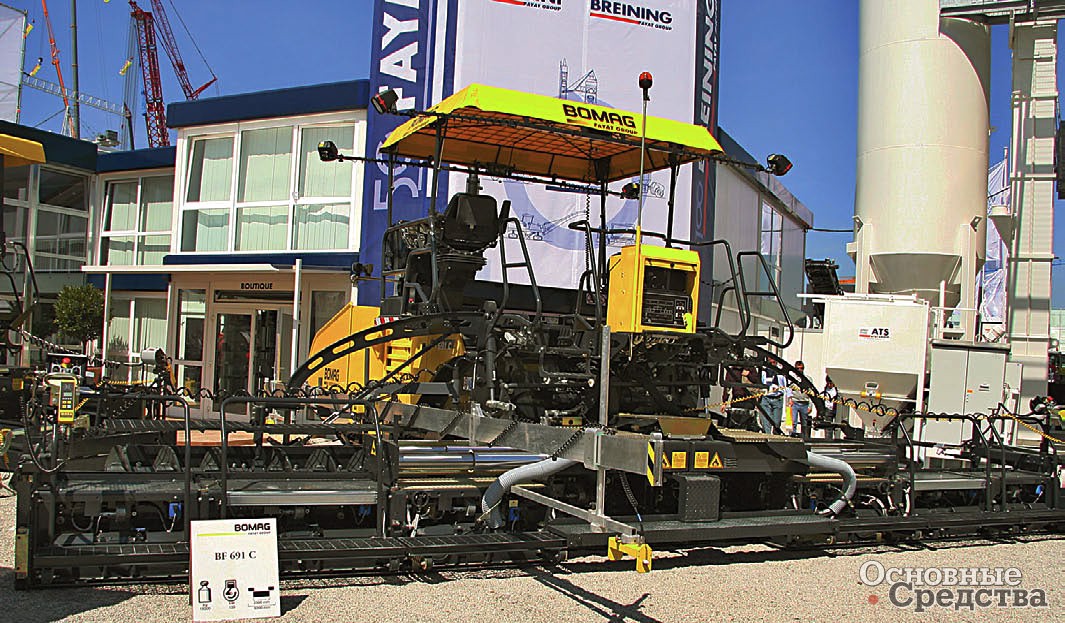

Bomag BF 691 C

Укладчик BF 331 с двигателем Deutz мощностью 45 кВт оснащают рабочими органами с газовым подогревом в исполнениях с виброплитой либо с виброплитой и трамбующим брусом. Ширина укладки – 1,7...3,1 м, с уширителями – до 4 м.

Укладчики BF 571 и BF 571 C укладывают слой шириной от 2,5 до 7,5 м, BF 691 – от 2,5 до 8,15 м, а BF691 C – от 2,5 до 9,2 м. В базовой комплектации у колесных укладчиков одна пара ведущих колес большого размера. По заказ устанавливают гидропривод одной или двух пар передних управляемых колес малого размера. Эти укладчики оснащены двигателями Deutz мощностью 118 и 139 кВт.

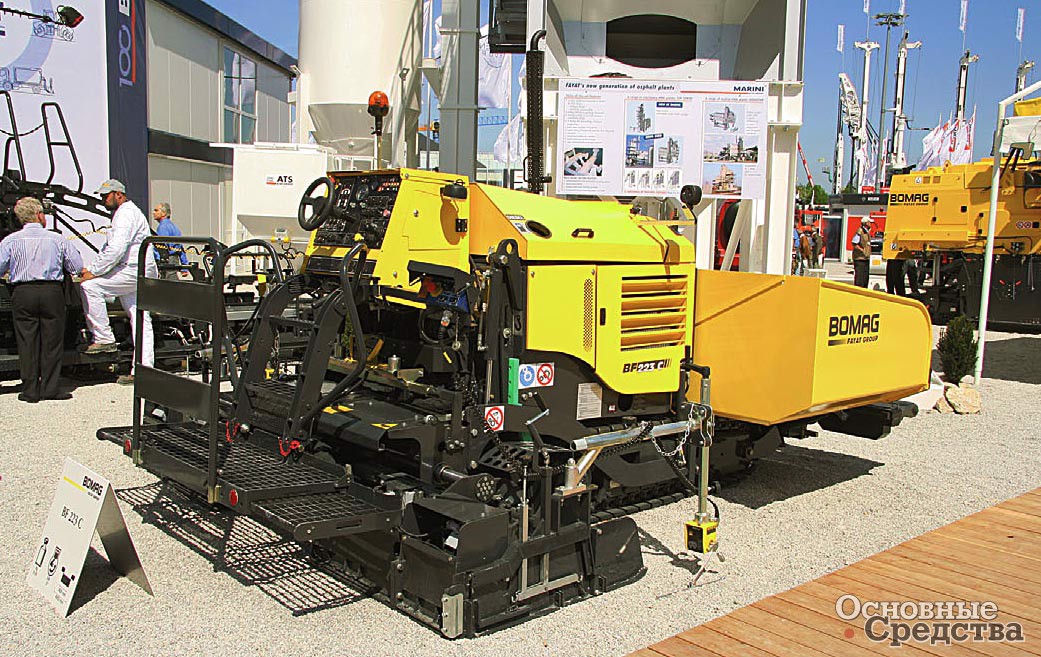

Bomag BF 223 C

Корпорация Caterpillar ровно наполовину сменила модельный ряд укладчиков Bitelli собственными моделями и уже успела их обновить. Современный модельный ряд, поставляемый на наш рынок, составляют колесные модели АР300, ВВ740, ВВ650 и АР600, гусеничные ВВ621С, ВВ651С, АР655D и АР755 (наименование моделей Bitelli начинаются с ВВ).

Компактный гусеничный укладчик ВВ 621С работает с раздвижной плитой с газовым подогревом, ширина укладки – 1,4...2,6 м, толщина – до 200 мм. Колесные и гусеничный укладчики ВВ-740, ВВ-650 и ВВ-651С оснащают рабочими органами RB с трамбующим брусом и пассивной выглаживающей плитой либо виброплитой. Базовой комплектацией предусмотрен газовый подогрев плиты, систему электроподогрева устанавливают по заказу.
Укладчики малого класса представлены моделью Bitelli ВВ 621С с раздвижной плитой с газовым подогревом. Она укладывает полосу шириной 1,4…2,6 м и толщиной до 200 мм. Новый колесный укладчик АР-300 оснащен 4-цилиндровым дизелем Cat 3054C DINA мощностью 52 кВт. Укладчик комплектуют раздвижной плитой AS-3173 с газовым или электроподогревом с шириной укладки 1,7...3,2 м, с уширителями – 4 м.
Для гусеничного укладчика AP-655D предусмотрены два варианта ходовой части – со стальными и с резиновыми гусеницами. Резиновая гусеница обеспечивает ему мобильность, сравнимую с колесными машинами. Укладчик оснащен 6-цилиндровым двигателем С 6.6 ACERT мощностью 122 кВт, бункером вместимостью 6,5 м3 и рабочим органом AS-4251C с шириной укладки до 8 м.

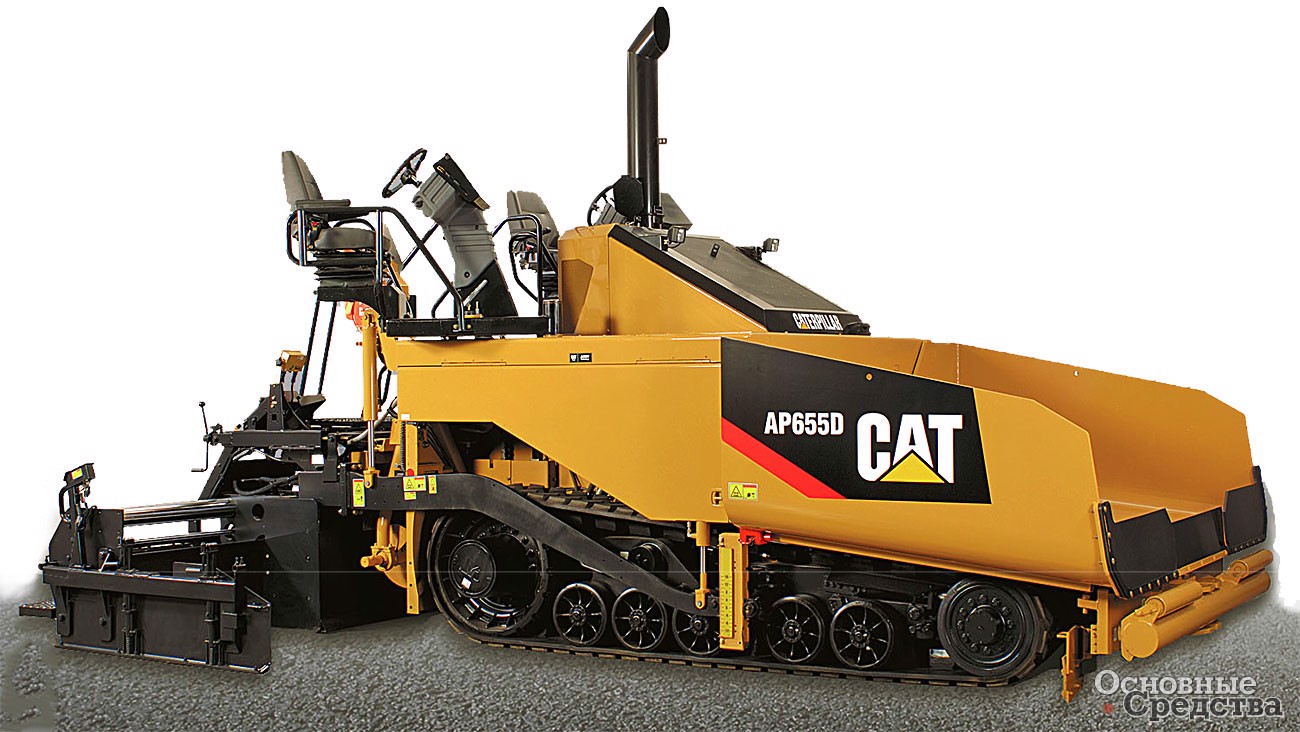

Caterpillar AP655D

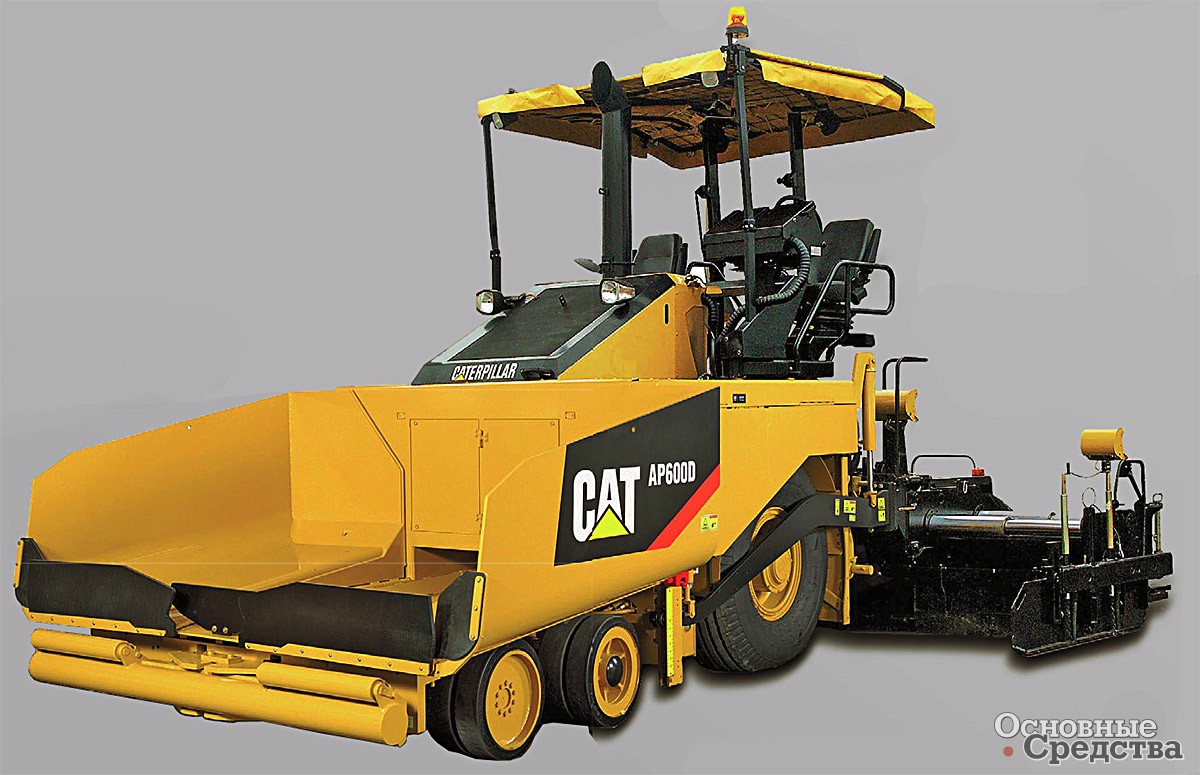

«Старшие» укладчики АР-600D и АР-755 оснащены 6-цилиндровым дизелем Caterpillar. бункерами вместимостью 11 и 14 т и работают с раздвижными рабочими органами AS-3251 и AS-4251C с газовым или электроподогревом. Ширина укладки AS-3251 – от 2,5 до 4,7 м, с уширителями – до 7,5 м. Ширина укладки AS-4251S – 2,55...5,0 м, с уширителями – до 8 м. Доступны жесткие рабочие органы серии RMB с газовым подогревом. Базовую ширину укладки 2,5 м наращивают уширителями до 7, 9, 12 или 13 м.
