Гидравлические грейферы на базе буровых машин

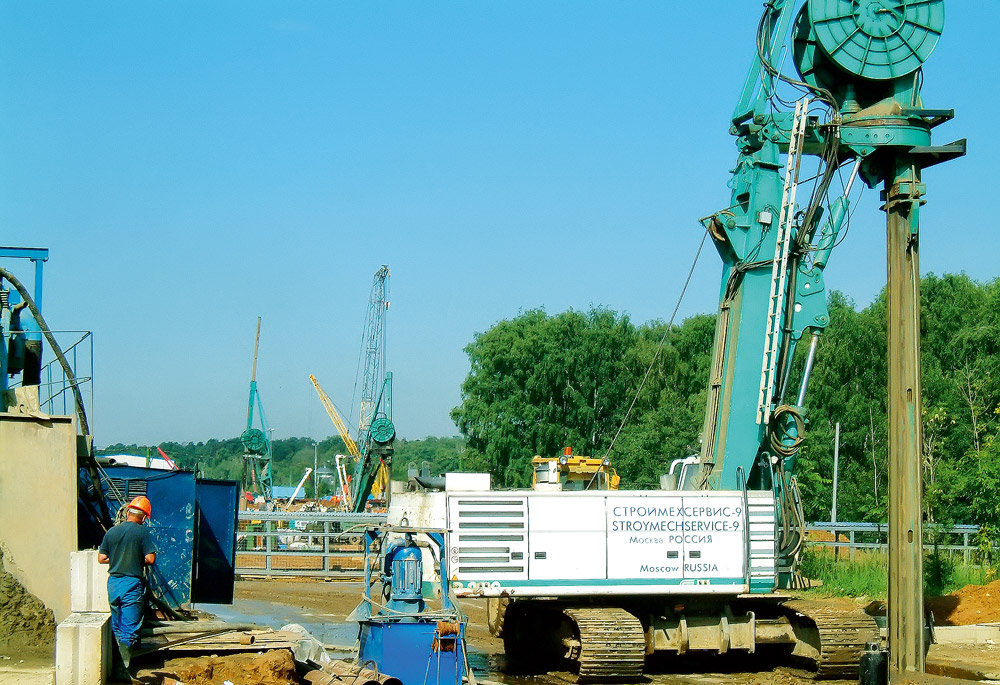

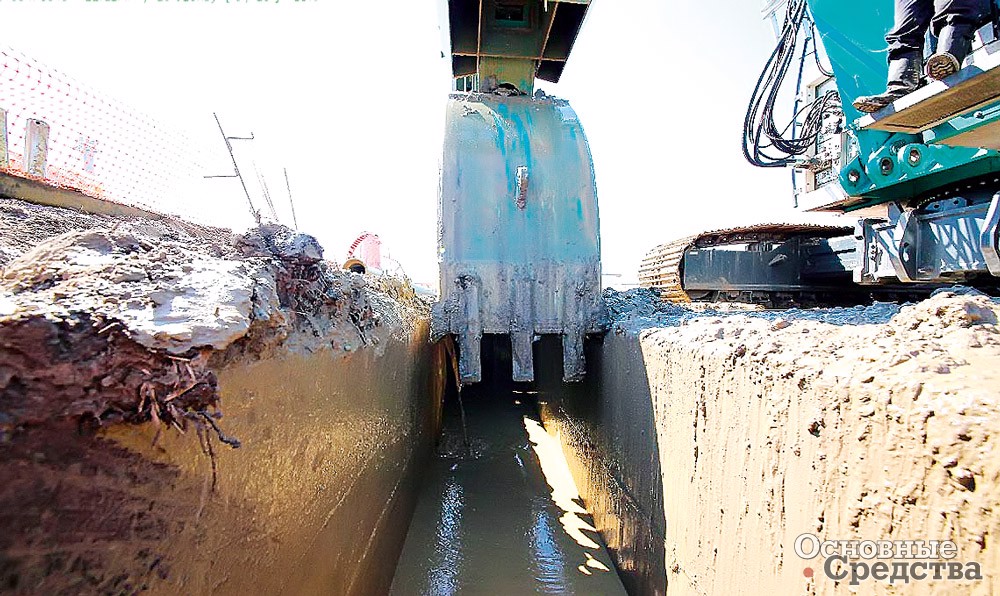

Технология «стена в грунте» давно освоена и успешно применяется на крупных объектах, применяется с помощью специального оборудования на базе роторных буровых машин. Оборудование позволяет устраивать «стену в грунте» в любых грунтовых условиях с заглублением до 100 м. В англоязычных источниках «стеной в грунте» называют diaphragm walls – «диафрагменные стены».
На рынке много поставщиков оборудования для устройства «стены в грунте», которое можно подразделить на две группы: на базе роторных буровых машин с телескопической напорной штангой (Келли-штангой или штангой Келли) и на базе машин с решетчатой стрелой и подвесным рабочим оборудованием. Машины с подвесным грейфером способны проходить более глубокие траншеи, у машин с напорной штангой есть возможность проходить наклонные траншеи. Далее речь пойдет о гидравлических грейферах на базе универсальных роторных буровых машин, которые включены в предложения ряда производителей бурового оборудования, в частности Casagrande, Mait и Inteco.
![](/article/4597-gidravlicheskie-greyfery-na-baze-burovyh-mashin/06f.jpg)

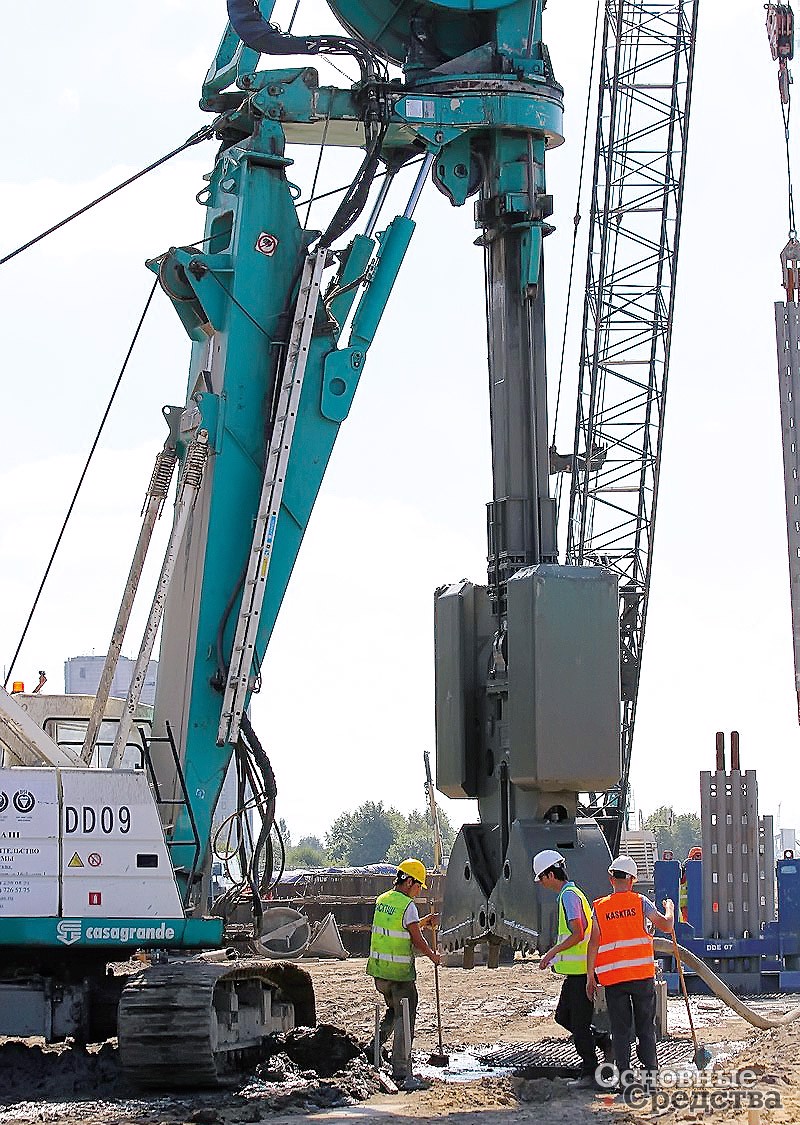

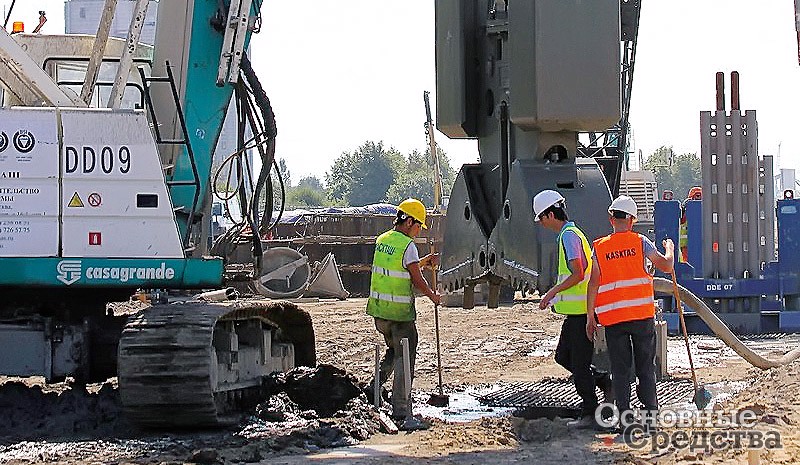

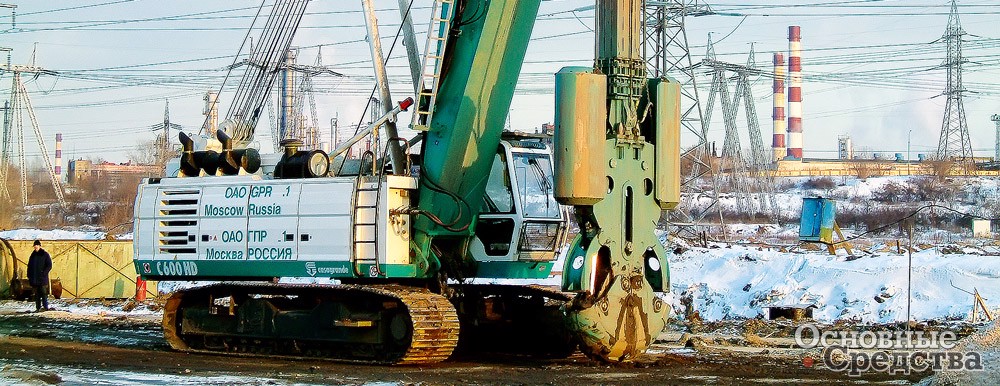

Casagrande начала выпуск оборудования для устройства «стены в грунте» в 1963 г. Со временем компания сумела создать полную линейку машин. Потребность в машинах для эффективной разработки средних и прочных грунтов стала поводом для разработки современной серии рабочего оборудования с телескопической напорной штангой KRC2 HD в комбинации с гидравлическими грейферами серии К. Оборудование имеет следующие преимущества: облегченная проходка углов и поворотов за счет вращения штанги на ±45° или ±90°, на штангу может быть установлена сервисная стрела, транспортировка без демонтажа оборудования, быстрое развертывание без дополнительных грузоподъемных средств. При транспортировке штанга снимается.
Рабочее оборудование включает мачту с телескопической напорной штангой, гидравлический рычажный механизм с параллелограммной кинематикой, грейферное оборудование с гидроприводом, лебедку подъема-опускания штанги. Мачта установлена на шарнире и с помощью гидроцилиндров может поворачиваться на рычажном механизме с помощью шарнира на угол ±45° или ±90° в зависимости от модели оборудования. За счет поворота мачты, рычажного механизма и поворота платформы машина может прокладывать до 3 м траншеи, оставаясь на месте.
Двухчелюстные (плоские) грейферы серии К включают следующие линейки:
- К2200 – 9 исполнений с расхождением челюстей 2200 мм, шириной челюсти от 400 до 1200 мм и вместимостью от 400 до 1200 л, усилие смыкания челюстей – 120 000 кг;
- К2500 – 9 исполнений с расхождением челюстей 2500 мм, шириной челюсти от 500 до 1200 мм и вместимостью от 440 до 1440 л, усилие смыкания челюстей – 120 000 кг;
- К3000 – 9 исполнений с расхождением челюстей 3000 мм, шириной челюсти от 500 до 1200 мм и вместимостью от 800 до 2370 л, усилие смыкания челюстей – 120 000 кг;
- К2500 HD – 8 исполнений с расхождением челюстей 2500 мм, шириной челюсти от 600 до 1500 мм и вместимостью от 680 до 1800 л, усилие смыкания челюстей – 180 000 кг;
- К3000 HD – 6 исполнений с расхождением челюстей 3000 мм, шириной челюсти от 800 до 1500 мм и вместимостью от 1580 до 2950 л, усилие смыкания челюстей – 180 000 кг.
Грейферы К2200, К2500 и К3000 шириной 400 мм применяются со специальной модификацией штанги. От грунта грейфер очищается гидравлическими выталкивателями. Выбор грейфера зависит от требуемой ширины траншеи и плотности грунта.

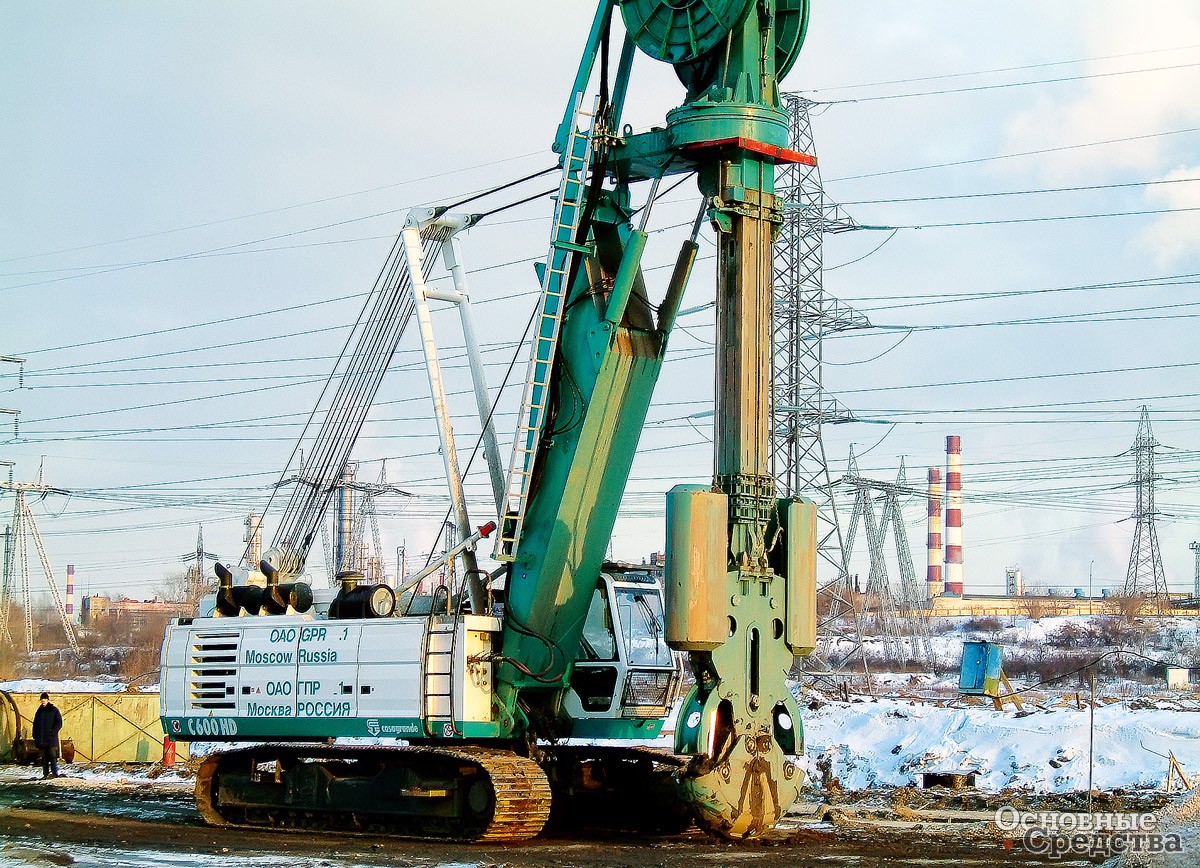

![](/article/4597-gidravlicheskie-greyfery-na-baze-burovyh-mashin/04f.jpg)

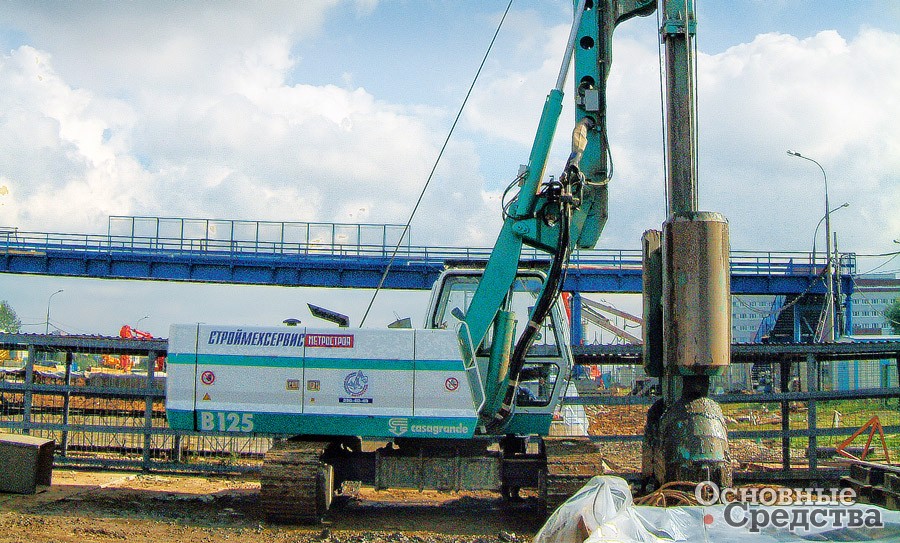

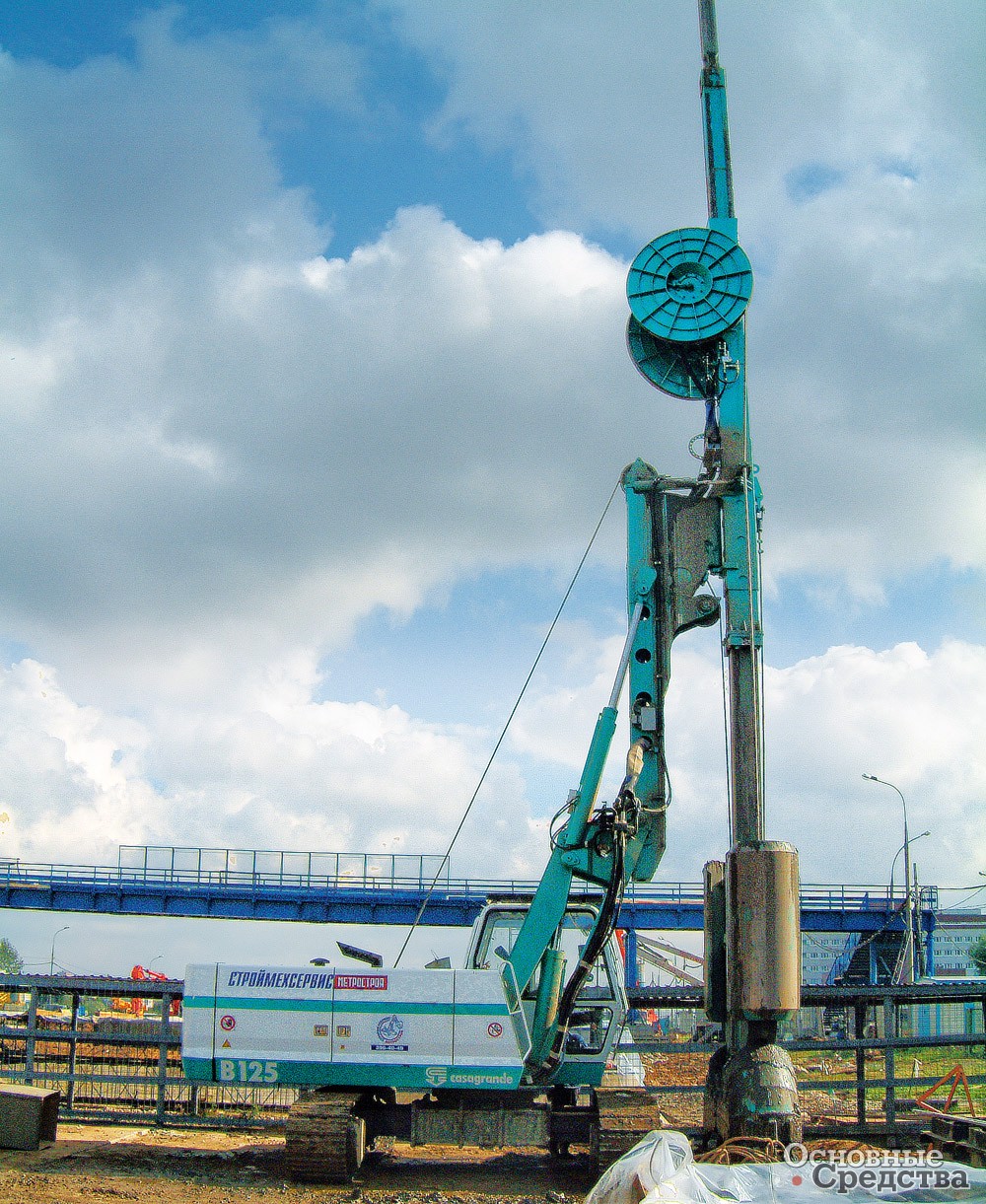

Младшая машина в линейке машин Casagrande для устройства «стены в грунте» – B125XP, оснащенная оборудованием KRC1 с максимальной глубиной проходки траншеи 30 м (с удлинителем штанги) и шириной от 400 до 800 мм. Штанга KRC1 поворачивается на угол ±45°. Машина работает с грейферами К2200 и К2500. Эксплуатационная масса машины около 40 т. Габаритная ширина машины в транспортном положении – 2500 мм, длина – 11 630 мм.
Следующую машину В175ХР также оснащают оборудованием KRC1 c аналогичными рабочими характеристиками. Эксплуатационная масса чуть больше – около 41,5 т за счет базовой машины.
Машина В200ХР оснащается оборудованием KRC2-28 c максимальной глубиной проходки 37,6 м и шириной от 400 до 1500 мм. Длина базовой штанги наращивается удлинителем длиной 2000, 5000, 7000 или 9000 мм. Штанга KRC2 поворачивается на угол ± 90°. Машина работает с грейферами К2200, К2500, К2500 HD и К3000. Эксплуатационная масса машины около 62 т. В200ХР последняя в модельном ряду машина, укладывающаяся в разрешенную для проезда по дорогам общего пользования габаритную ширину 2500 мм. Габаритная ширина старших моделей – 3000 мм.
![](/article/4597-gidravlicheskie-greyfery-na-baze-burovyh-mashin/05.jpg)

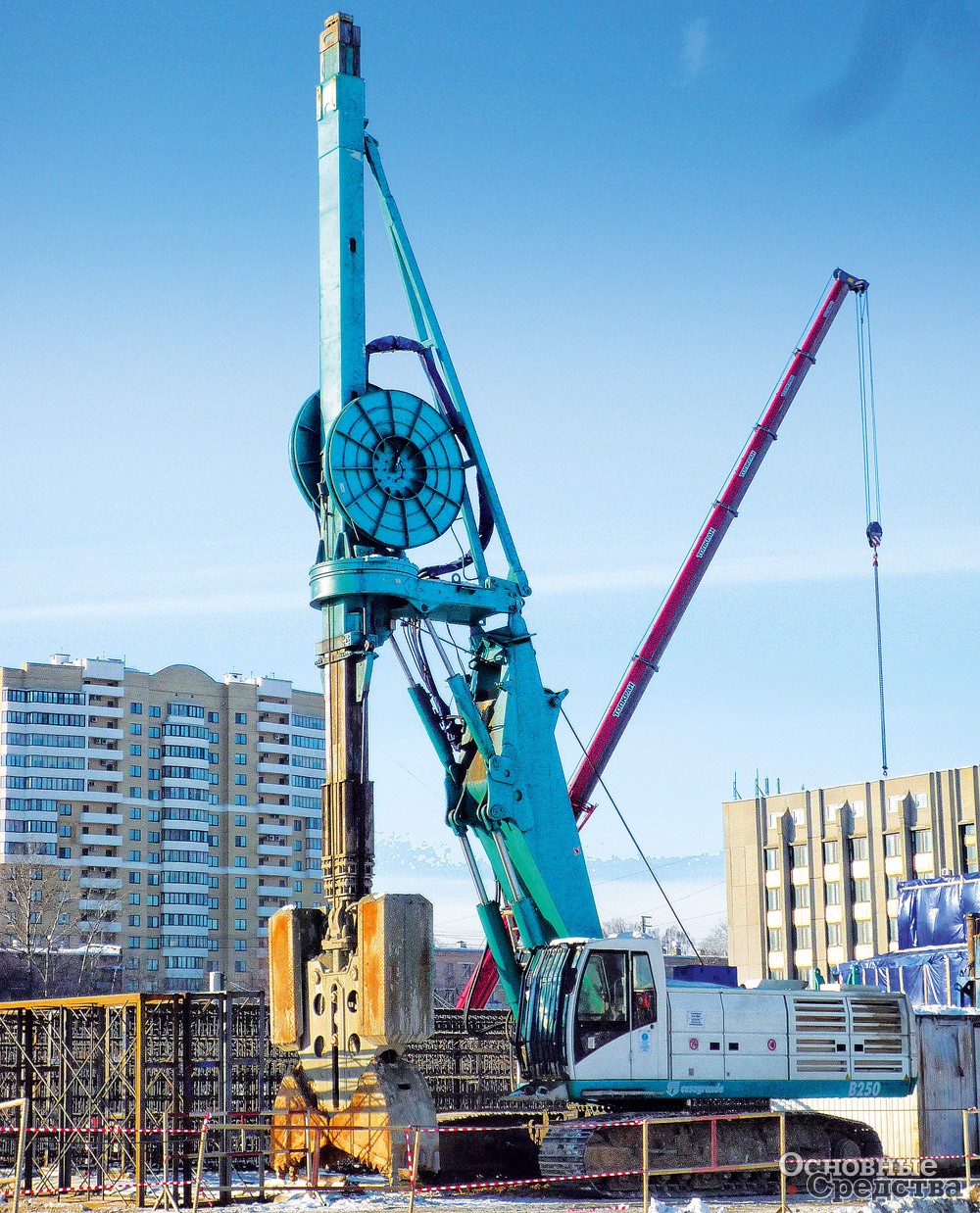

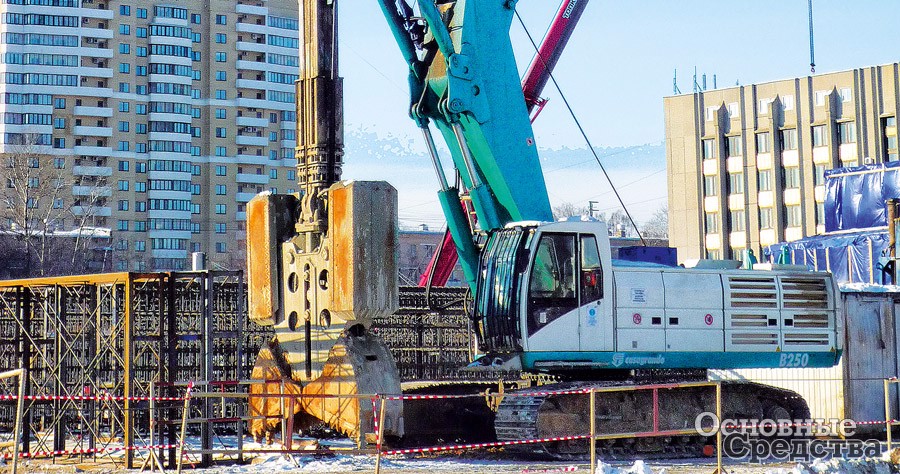

Машина В250ХР c оборудованием KRC2-28 HD работает со всей линейкой грейферов. Максимальная глубина проходки – 35,5 м, ширина – до 1500 мм. Для обеспечения требуемого усилия смыкания челюстей усиленных грейферов HD двигатель базовой машины агрегатируется с более мощным тандемным гидронасосом.
Машина В300ХР дает возможности для большего разнообразия рабочего оборудования. На нее устанавливают оборудование в исполнении KRC 2-28 HD либо KRC 2-33 HD. В первом случае максимальная глубина проходки – 40,6 м, во втором – 46 м. Машина работает со всей линейкой грейферов, ее эксплуатационная масса около 85 т. Старшая машина В360ХР аналогично В300ХР оснащается оборудованием KRC 2-28 HD или KRC 2-33 HD. Машина работает со всей линейкой грейферов. Эксплуатационная масса машины около 97 т.
![](/article/4597-gidravlicheskie-greyfery-na-baze-burovyh-mashin/03f.jpg)

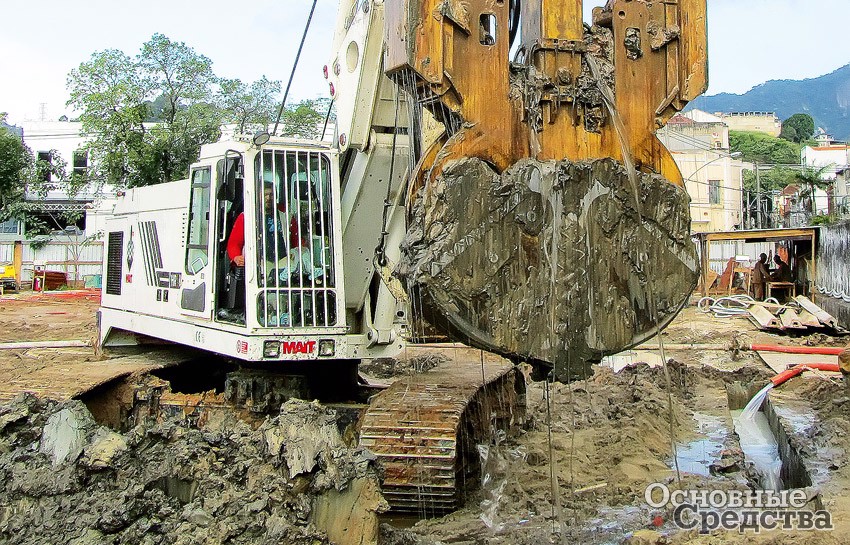

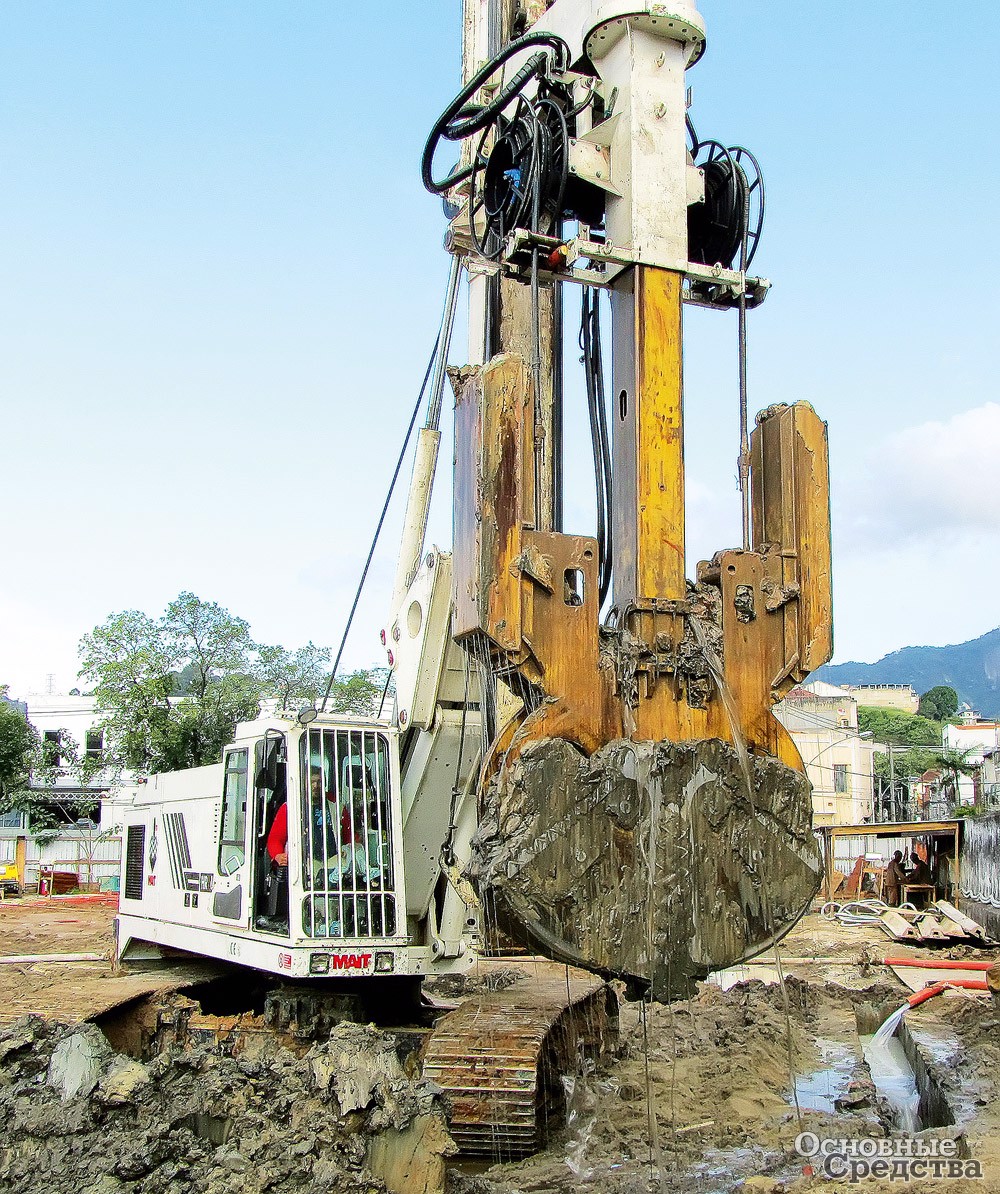

Итальянский производитель буровой техники Mait S.p.a. предлагает модельный ряд гидравлических грейферов на базе роторных буровых машин. На гусеничное шасси устанавливается рабочее оборудование, в состав которого входит мачта с телескопической напорной штангой, гидравлический рычажный механизм с параллелограммной кинематикой, грейферное оборудование с гидроприводом, гидроцилиндр либо лебедка подъема-опускания штанги плюс дополнительная лебедка для сервисной стрелы. Глубина проходки, профиль стен контролируются электронной системой. Поворот штанги реализован за счет не гидроцилиндров, а вращателя.

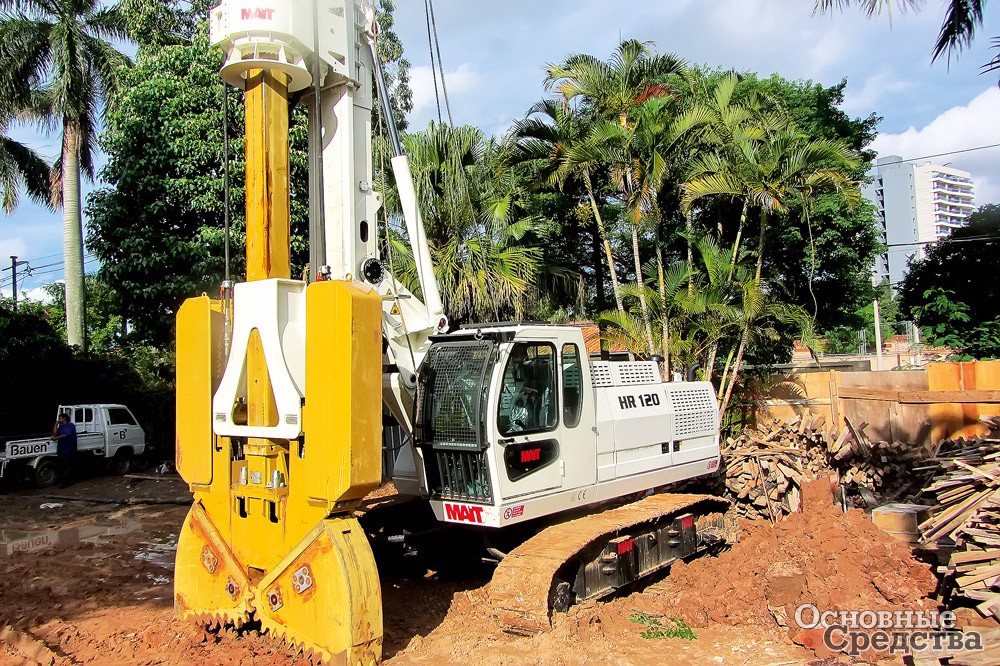

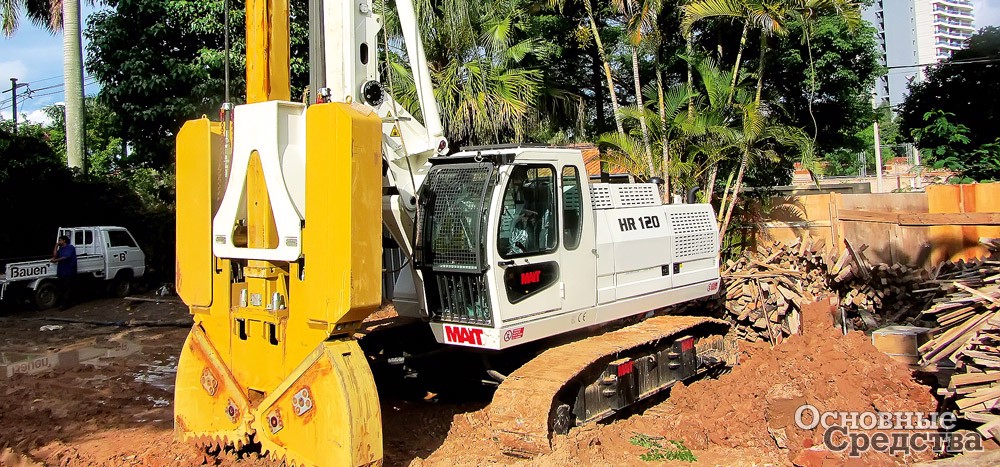

Младшая модель HR 120 dw обеспечивает максимальную глубину проходки 20 м, ширину до 800 мм. Поворот мачты в пределах +/–10°. Базовая машина оснащена двигателем Caterpillar C6.6 мощностью 129 кВт. Эксплуатационная масса машины около 28 т.
Следующая в линейке машина HR 130 dw тяжелее и мощнее, она оснащена двигателем Caterpillar C7 мощностью 186 кВт, весит около 33 т и способна проходить траншею глубиной до 25 м и шириной до 800 мм. Мачта также поворачивается на ±10° в плане.
![](/article/4597-gidravlicheskie-greyfery-na-baze-burovyh-mashin/01f.jpg)
Машина HR 180 dw значительно превосходит предыдущие по мощности, массе и рабочим параметрам. Оснащенная двигателем Caterpillar C9 мощностью 242 кВт при массе 57–60 т машина проходит траншею глубиной до 32 м и шириной до 1200 мм. Вращатель обеспечивает поворот штанги в плане на ±180°. Машину поставляют в двух конфигурациях: либо с гидроцилиндром подъема-опускания штанги, либо с лебедкой.

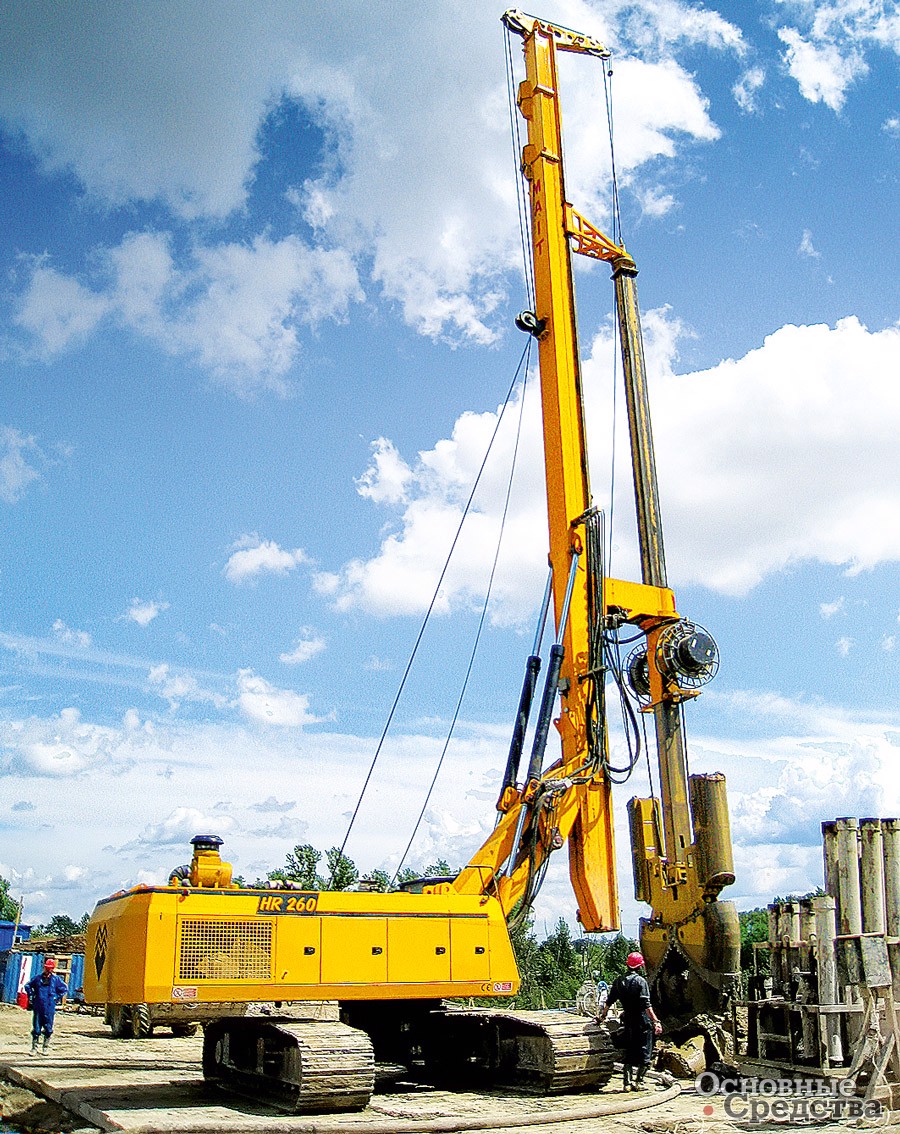

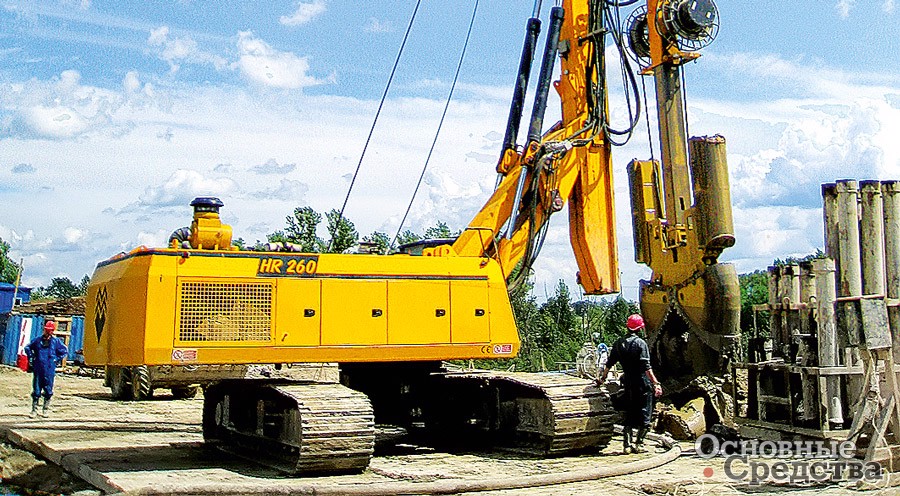

Машина HR 260 dw весом 75 т с двигателем Caterpillar C13 мощностью 328 кВт способна проходить траншею глубиной до 30–50 м в зависимости от конфигурации штанги. Ширина траншеи – до 1200 мм. Механизм вращения обеспечивает поворот штанги на ±180°. Штанга опускается-поднимается либо гидроцилиндром, либо лебедкой.
Тяжелая машина HR 300-570 dw массой почти 100 т, точнее 85–95 т в зависимости от комплектации, проходит траншеи глубиной до 50 м и шириной до 1200 мм. На выбор две конфигурации рабочего оборудования: с гидроцилиндром подъема-опускания штанги и с лебедкой и канатным приводом. Базовая машина оснащена двигателем Caterpillar C15 мощностью 403 кВт.
Топ-модель линейки Mait – HR 800 dw весом 135 т с двигателем Caterpillar C15 мощностью 403 кВт проходит траншею глубиной до 60 м при оснащении ее рабочим оборудованием с подъемом-опусканием штанги с помощью лебедки и канатного привода. Исполнению с гидроцилиндром доступна меньшая глубина. Ширина траншеи – до 1200 мм.
![](/article/4597-gidravlicheskie-greyfery-na-baze-burovyh-mashin/08f.jpg)
Итальянская компания Enteco S.R.L., штаб-квартира которой расположена недалеко от Венеции, предлагает гидравлические грейферы для своих буровых машин с Келли-штангой. Рабочее оборудование включает моноблочную или телескопическую напорную штангу фрикционного или блокирующего действия с задавливанием гидродомкратом или лебедкой.
«Младшую» модель Е6040 поставляют в двух исполнениях: Е6040-HGM20 и E6040-HGT30, работающих с грейферами Inteco HG3, которые обеспечивают проходку траншеи шириной 300–1200 мм. Базовая гусеничная машина для обоих исполнений оснащена двигателем Caterpillar C7 мощностью 187 кВт, раздвижной гусеничной тележкой с габаритной шириной 2500–3700 мм. Исполнение Е6040-HGM20 отличается моноблочной штангой с глубиной проходки траншеи 22 м, исполнение E6040-HGT30 оснащено 3-секционной телескопической штангой, глубина проходки достигает 30 м. Для обоих исполнений предусмотрены гидравлический домкрат для задавливания-извлечения штанги и механизм поворота штанги на ±45°, который дает возможность разрабатывать траншею длиной 2–2,5 м без перестановки машины. Эксплуатационная масса машин достигает 42 т.
Модель Е6050-HGT30 оснащается грейферами Inteco HG30 и способна проходить траншею глубиной до 30 м и шириной 300–1200 мм. Механизм поворота штанги на ±45° позволяет проходить 2–2,5 м траншеи с одного места. Телескопическая штанга состоит из трех элементов длиной по 11 м. Базовая гусеничная машина оснащена двигателем Caterpillar C9 мощностью 261 кВт. На выбор предлагается два варианта раздвижной гусеничной тележки: габаритной шириной 3000–4200 мм с башмаками шириной 700 мм и шириной 2550–3950 мм с 650-миллиметровыми башмаками. Эксплуатационная масса машины около 56 т.
![](/article/4597-gidravlicheskie-greyfery-na-baze-burovyh-mashin/07f.jpg)
Следующая в линейке машина Е7080-HGT50 относится к более тяжелому и мощному классу: ее эксплуатационная масса доходит до 90 т, а исполнительные механизмы приводятся от двигателя Caterpillar C9 мощностью 261 кВт либо С13 мощностью 328 кВт. Раздвижная гусеничная тележка шириной от 3000 до 4500 мм и гидравлические опоры обеспечивают опорный контур для работы не только с вертикальной мачтой, но и мачтой, отклоненной назад на угод до 15° от вертикали, вперед на такой же угол (с выдвижением 12-тонного противовеса назад до 1500 мм) и на угол до 5° вправо и влево. Механизм вращения штанги на 270° дает возможность разрабатывать траншею длиной 2200–3200 мм без перестановки машины. Машина работает с грейферами Inteco HG5 и обеспечивает проходку траншеи шириной 500–1500 мм. Глубина проходки с 3-секционной штангой с секциями по 12 – 32 м, с секциями по 15 – 41 м, с секциями по 18 – 50 м.
Машина Е9070-HFT40 хоть и относится к следующему типоразмеру, но построена практически на таком же шасси, что и Е7080, и скромнее по возможностям и по массе – эксплуатационная масса машины около 78 т. Она оснащена 9-тонным невыдвижным противовесом, что ограничивает возможности машины по разработке наклонных траншей. При оснащении 3-секционной штангой с 12-метровыми секциями глубина проходки достигает 32 м, с 15-метровыми секциями – 41 м. Как и Е7080, машина работает с грейферами Inteco HG5, механизм вращения обеспечивает поворот штанги на 270°.
Машина Е9080-HGT50 построена на такой же базе, что и Е9070, но в дополнение к 3-секционным штангам с 12- и 15-метровыми секциями может оснащаться штангой с 18-метровыми секциями, и в этом случае глубина проходки достигает 50 м, а эксплуатационная масса машины за счет удлиненного рабочего оборудования и 12-тонного противовеса доходит до 90 т. Ширина проходки с грейферами Inteco HG5 – от 500 до 1500 мм.
![](/article/4597-gidravlicheskie-greyfery-na-baze-burovyh-mashin/02f.jpg)
Представленное оборудование лишь небольшая часть решений для проходки траншей, пользующихся спросом на территории России. Выбор конкретного решения зависит от задач, стоящих перед строителем, от его финансовых возможностей и предпочтений. О других видах техники мы продолжим рассказ в следующих номерах журнала.
