Конструкции автобусов для линий BRT
Ранее мы начали публикацию серии статей о системе скоростных автобусных перевозок BRT на основе опыта эксплуатации таких линий в Северной Америке. Предлагаем вниманию читателей следующий материал из этой серии, посвященный типам автобусов, применяемых на линиях BRT.
Cерия материалов о cкоростных автобусных перевозках:
– «BRT – Выделенные полосы для общественного транспорта»
– «Конструкции автобусов для линий BRT»
– «Полосы для движения автобусов BRT»
– «Провозная способность линий BRT»
– «Автоматические системы управления на линиях BRT»
– «Рентабельность капитальных вложений в линии BRT»
От эксплуатационных характеристик автобусов зависят объемы перевозок, длительность и комфортность условий поездки. В основном именно по впечатлениям об автобусах у пассажиров складывается общее мнение о BRT.
Конструкция и конфигурация кузовов автобусов
Большое значение имеют габаритные размеры, высота пола и тип кузова автобуса. В связи с принятием законов о правах инвалидов на линиях BRT в США сейчас используются автобусы от низкопольных двухосных длиной 12 или 14 м до трехосных сочлененных 18-метровых.

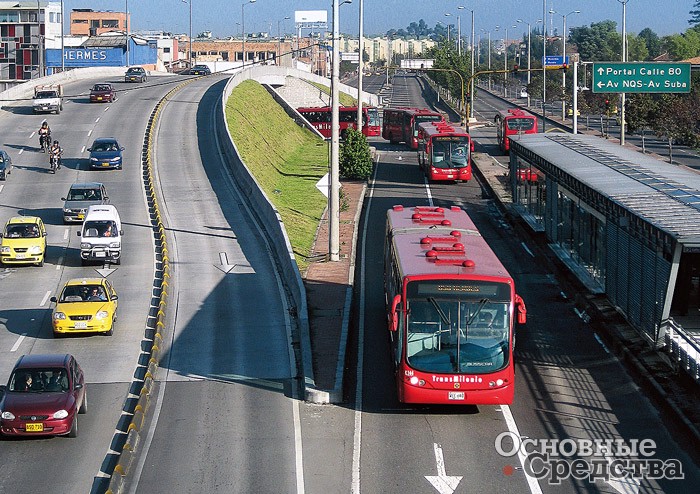

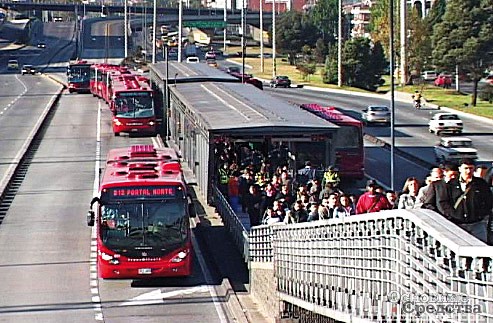

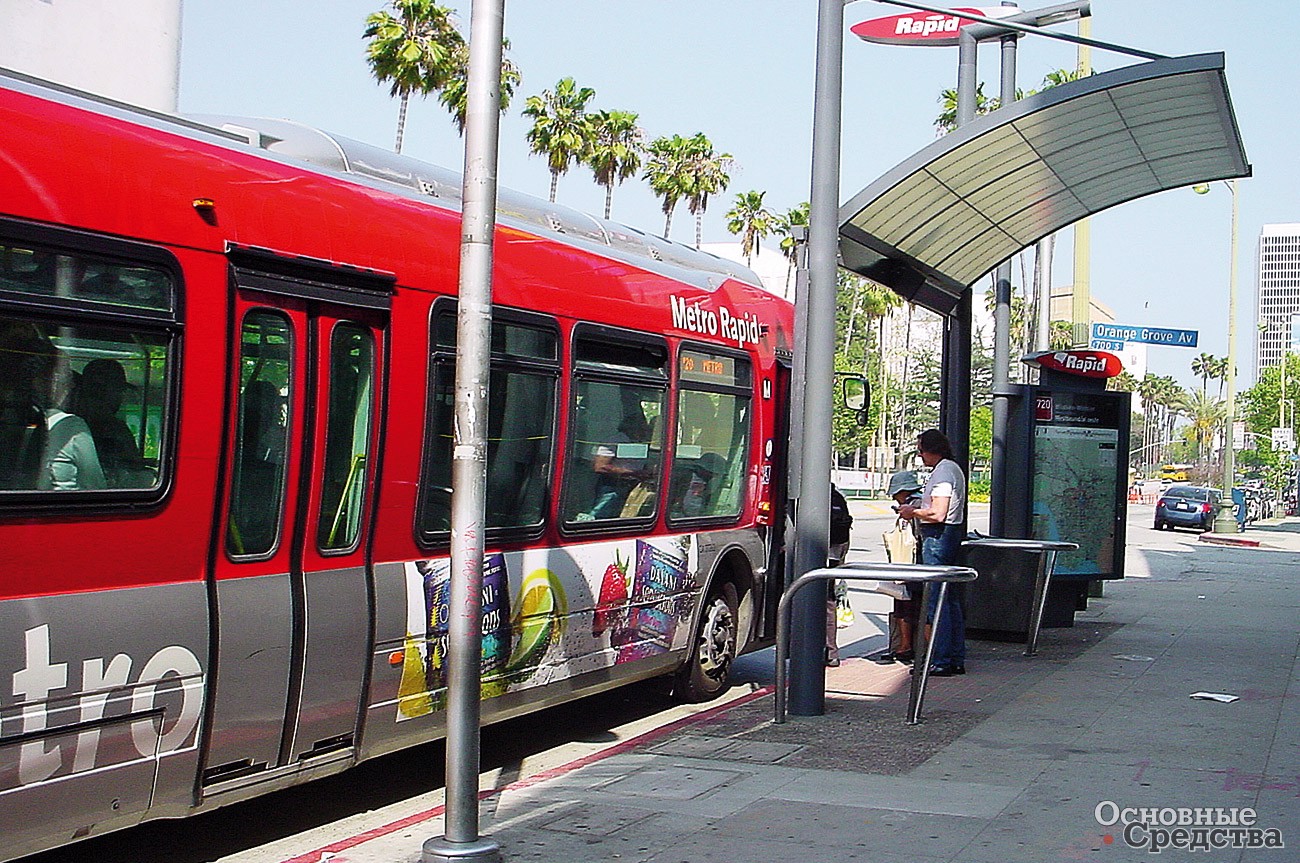

С целью ускорить посадку-высадку пассажиров в конструкции используют более широкие дверные проемы или дополнительные двери. Двери с противоположной (левой) стороны кузова, как у железнодорожных вагонов, удобны, если автобус подъезжает к станции, расположенной посередине проезжей части, левой стороной. Благодаря такой конструкции автобусов при проектировании линии BRT конструкторы могут располагать станции с обеих сторон, что немаловажно при прокладке линии в загруженном постройками и транспортными артериями мегаполисе. Стоимость автобусов при этом повышается незначительно.
Для более удобного перемещения пассажиров в автобусе и увеличения числа мест для стоящих пассажиров используют различные схемы расположения сидений и площадок для инвалидных кресел, с более широким центральным проходом.
На практике на одной линии BRT могут эксплуатироваться автобусы разного типа. Конфигурация автобуса может выбираться в зависимости от вида перевозок или местных условий. В некоторых случаях на линии BRT сначала работают 12…14-метровые автобусы, а с ростом пассажиропотока вводятся 18-метровые сочлененные машины. Все шире используют и низкопольные автобусы.
Традиционные автобусы имеют длину 12…14 м и несущий кузов. Частично низкопольная конструкция в настоящее время повсеместно применяется в городских пассажирских перевозках. Уровень пола таких автобусов гораздо ниже, чем высокопольных (35 см от уровня земли). В автобусах обычно две двери и быстродействующий подъемник для инвалидных кресел.
Пассажировместимость 12-метрового автобуса обычно составляет 35...44 мест для сидения или 50...60 общая, в 14-метровом обычно мест для сидения 35...52, а всего они вмещают 60...70 пассажиров.
Обычно базовая стоимость автобуса составляет $300 000...350 000. Если в дизайн стандартного автобуса вносят какие-то специфические для данной линии BRT детали либо аэродинамические, верхняя граница стоимости может увеличиться до $370 000.

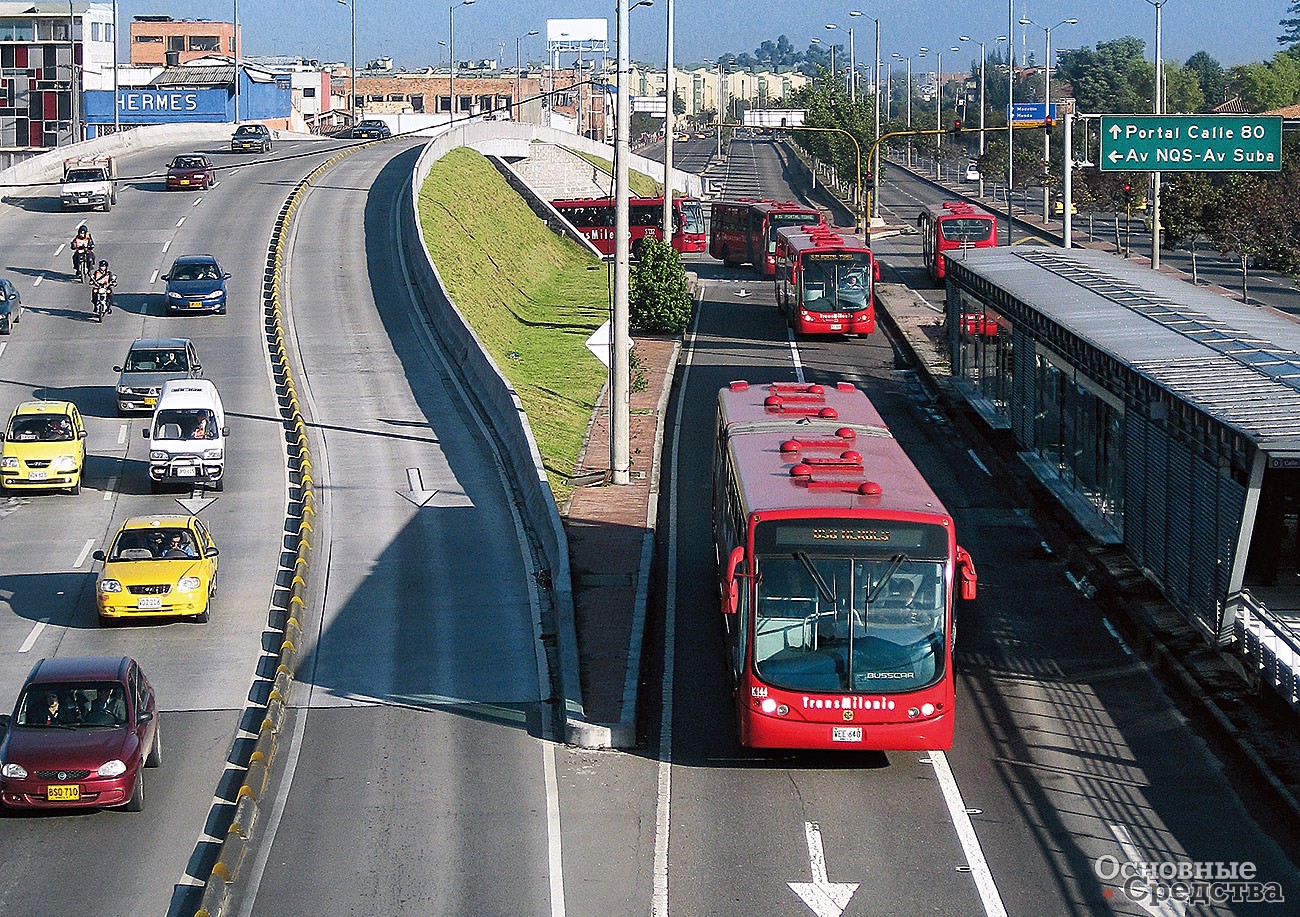

Пассажировместимость обычных сочлененных автобусов на 50% выше, чем 12…14-метровых. Как правило, у них «частично низкопольная» конструкция с двумя ступенями и 2...4 двери. От числа дверей зависит пассажировместимость сочлененных автобусов – мест для сидения от 31 (4 широкие двери) до 65 (2 двери), общее число пассажиров – 80...90.
Обычная базовая стоимость – $500 000...645 000. Если дизайн и уровень комфорта по сравнению со стандартным сочлененным автобусом улучшаются, то низкопольный, имеющий не менее трех дверей и два подъемника для инвалидов, будет стоить $630 000...950 000.

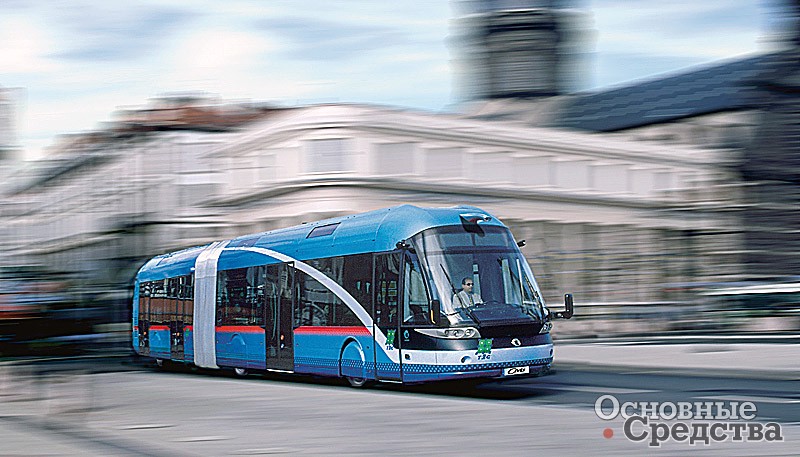

Иногда используются специальные автобусы для линий BRT с аэродинамичным стильным кузовом, напоминающим скоростной локомотив. Обычно такие автобусы оснащаются передовыми современными силовыми установками и часто работают с электронными системами управления и направляющими системами. Стоимость таких автобусов – $950 000...1 600 000.
Специальная окраска не увеличивает стоимость автобусов. Стоимость увеличенных окон (обычно на низкопольных автобусах) и улучшенной внутренней отделки включена в базовую цену.
Силовые установки
От характеристик силовой установки зависят динамика, максимальная скорость, расход топлива, объем выбросов токсичных веществ, плавность движения, уровень шума, надежность в эксплуатации автобуса BRT. Все это влияет на общие производственные затраты линии BRT.

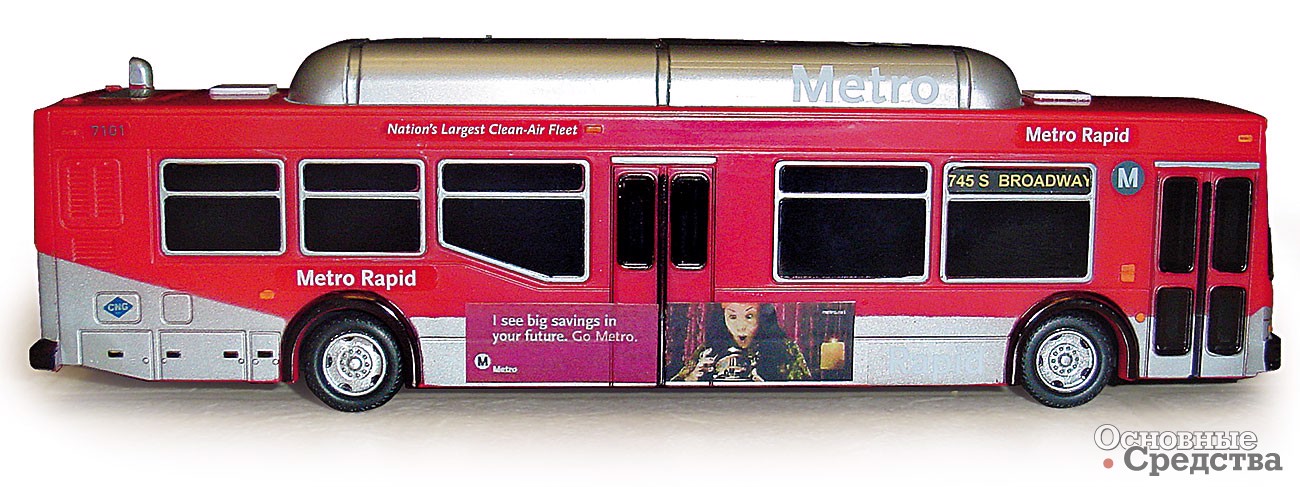

В настоящее время больше распространены дизельные двигатели, работающие на низкосернистом топливе или сжатом природном газе. Известны попытки использовать биодизельное топливо и сжиженный газ, но они так и остались пока «пробой пера».
Перевод на питание сжатым газом обходится в $40 000 на один автобус. Капиталовложения в создание инфраструктуры заправок сжатым газом – $700 000…1 000 000.
Электропривод троллейбусного типа – с питанием от двух верхних проводов применяется в BRT в настоящее время и планируется для применения в ограниченных масштабах, в основном в тоннелях. Используются и автобусы с двойным приводом – электрическим и от дизеля. Также применяются автобусы с дизель-генераторами, например, в автобусах Civis производства Irisbus, которые работают в Лас-Вегасе. Цена по сравнению с автобусом, оборудованным обычным дизельным двигателем, выше на $200 000…400 000.
Гибридные электроприводы отличаются от дизель-электрических наличием аккумулирующего энергию компонента – аккумуляторных батарей или конденсаторов. В большинстве случаев в составе гибридного привода работает дизельный двигатель, но в ряде случаев (например, в Денвере) применяются и газовые, и бензиновые двигатели. По отзывам, при работе в городском режиме экономия топлива составляет до 60%. Эксплуатационные испытания показали, что гибридный привод имеет более широкий скоростной диапазон и более высокую надежность по сравнению с обычными автобусами с ДВС, обеспечивает более плавный и быстрый разгон, более эффективное торможение и, конечно, снижаются вредные выбросы. Гибридные автобусы работают на линиях BRT в Нью-Йорке и Сиэтле. Увеличение стоимости по сравнению с автобусами с обычными дизельными двигателями – $100 000…250 000.
В США и Европе в этом году проходит испытания ряд автобусов с приводом на топливных элементах, на следующий год тоже планируются такие испытания. Цена этих транспортных средств в настоящее время неприемлемо велика, но в перспективе они представляют интерес, так как обеспечивают нулевую эмиссию. Планов практического использования автобусов такого типа не известно ни в США, ни в Европе. И стоимость в настоящее время неизвестна, поскольку на рынке они не предлагаются.
Проблемы внедрения автобусов специальной конструкции для BRT

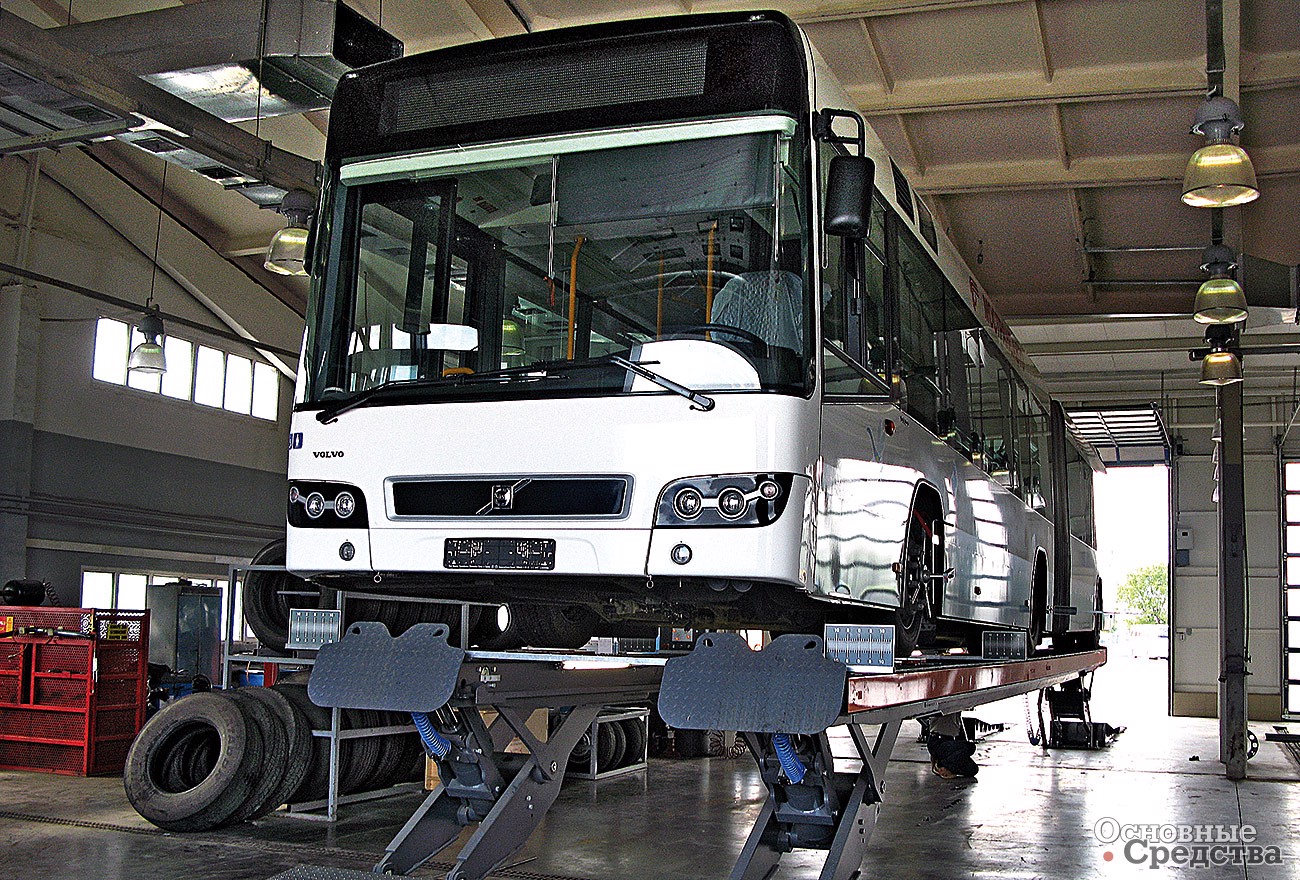

Инфраструктура по техническому обслуживанию и хранению автобусов BRT создается в зависимости от потребностей конкретной линии BRT. Затраты могут составлять от нескольких миллионов долларов, если нужно только переоборудовать имеющиеся производственные мощности, и до $25 млн. и более, если потребуется создавать все «с нуля». Может потребоваться обучение специалистов по техническому обслуживанию новых автобусов.
При введении в эксплуатацию 18-метровых сочлененных автобусов придется перестроить ремонтные помещения и дворы, если ранее автобусный парк состоял только из 12-метровых машин. Обычно для этого удлиняют смотровые ямы, устанавливают трехстоечные подъемники.
Заправочные станции, возможно, также придется переоборудовать в соответствии с техническими особенностями новых автобусов, в частности, увеличенной длиной. Также потребуется оформлять новые документы, предусмотренные как общегосударственным, так и местным законодательством.
Опыт практической эксплуатации
В Северной Америке как минимум в 30 городах ведется планирование трасс BRT и есть десять уже действующих линий. Длина используемых на этих линиях автобусов составляет от 8,5 м до специальных сочлененных автобусов для линий BRT длиной 18,6 м. На семи из этих линий используются автобусы низкопольные или с низко расположенной ступенью на входе. В Майами и Питтсбурге парки автобусов смешанные – из обычных высокопольных и низкопольных машин. В Чикаго работают автобусы со стандартной высотой пола.
В автобусах длиной 8,5 и 9 м одна дверь, в машинах большей вместимости – 12- и 18-метровых по 2…3 двери. В автобусах Civis, работающих в Лас-Вегасе, по 4 двери. В автобусах, работающих на линиях в Вегасе и Окленде, приходится самое большое число дверей на единицу длины и соответственно меньше мест для сидения, что способствует ускоренному пассажирообмену на остановках.
Большинство автобусов оснащено дизельными двигателями, работающими на низкосернистом топливе или сжатом газе. В Гонолулу для линии BRT приобретены автобусы с электрогибридным приводом.
В г. Оттава (Канада) на одной из линий 12-метровые автобусы заменили на 18-метровые сочлененные и ввели предварительную форму оплаты проезда (проездные билеты приобрели 68% пассажиров). Пассажиры с проездными имели право входить через все три двери автобуса. Ранее оплата производилась при входе и только в передние двери.
Благодаря увеличению вместимости каждые три прежних автобуса заменялись двумя сочлененными. Соответственно сократились число водителей и эксплуатационные расходы.

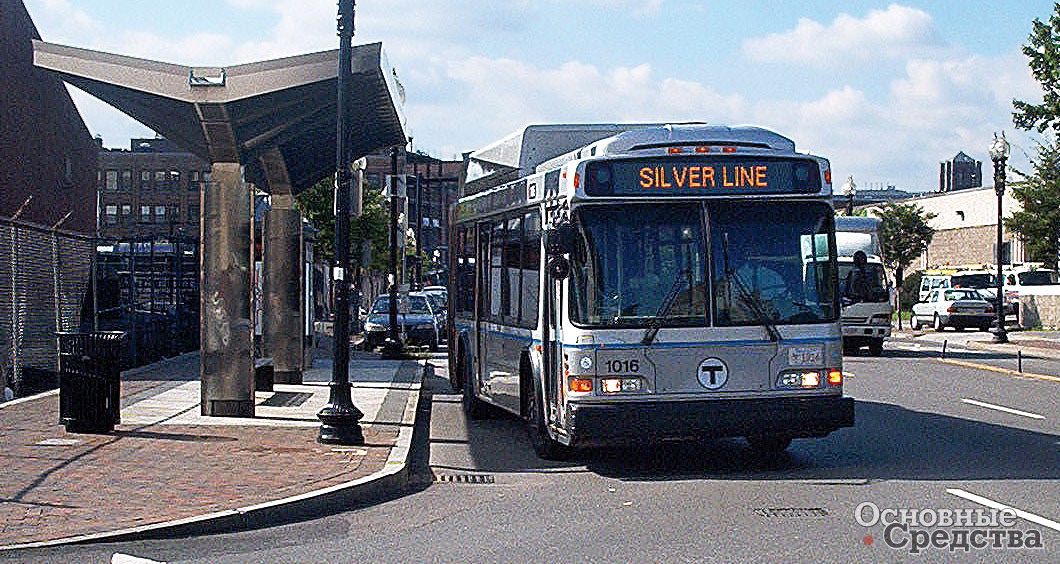

В США на линиях BRT начинают переходить на автобусы с альтернативными силовыми установками с целью снижения уровня вредных выбросов. Природный газ (сжатый или сжиженный) используется в качестве топлива на линиях BRT в Бостоне, Лос-Анджелесе и Финиксе. На трех линиях в Чикаго, Гонолулу и Орландо используют топливо со сверхнизким содержанием серы. На линии МАХ в Лас-Вегасе работают автобусы с гибридными дизель-электрическими установками.
