Жизненно важный вопрос
Вопросы выбора передвижных осветительных установок
В вышеперечисленных и подобных ситуациях не обойтись без системы временного дополнительного освещения. Все необходимые нормы освещенности и правила организации искусственного освещения для разных типов объектов и других мест проведения работ, технологических дорог на строительных объектах и т.д. определяются рядом документов, в частности ГОСТ 12.1.046–2014 «Система стандартов безопасности труда. Строительство. Нормы освещения строительных площадок» (действующий), а также СНиП 12-03-2001 «Безопасность труда в строительстве» (документ добровольного применения, может применяться как рекомендация) и др. Необходимость организации временного освещения строительной площадки отмечена в СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство» (действующий).

Системы искусственного освещения также должны соответствовать требованиям Правил противопожарного режима в РФ, утвержденных постановлением Правительства РФ от 16.09.2020 № 1479 (ППР 1479) и Правил устройства электроустановок (ПУЭ, не подлежат обязательному применению).
Размеры журнальной статьи не позволяют нам описать все многообразие оборудования искусственного освещения. В настоящей статье мы рассмотрим только передвижные осветительные установки (определение ГОСТ), которые в технической литературе еще называют «мобильные осветительные мачты и вышки» и «передвижные установки освещения», «передвижные осветительные мачты», «мобильные осветительные системы», «автономные осветительные вышки» и т. д.

«Аргус-М» выпускает мобильные осветительные установки на прицепах «Прометей» (23 модели). Установки комплектуются светильниками любого типа и мощности, дизельными электростанциями различной мощности. Высота подъема ламп телескопической мачтой до 9 м и более. Способ подъема мачты – механическая или электрическая лебедка. Мачта может поворачиваться на 360°. Одна установка обеспечивает освещение на площади до 30 000 м2. Установки могут оснащаться пультом дистанционного управления.

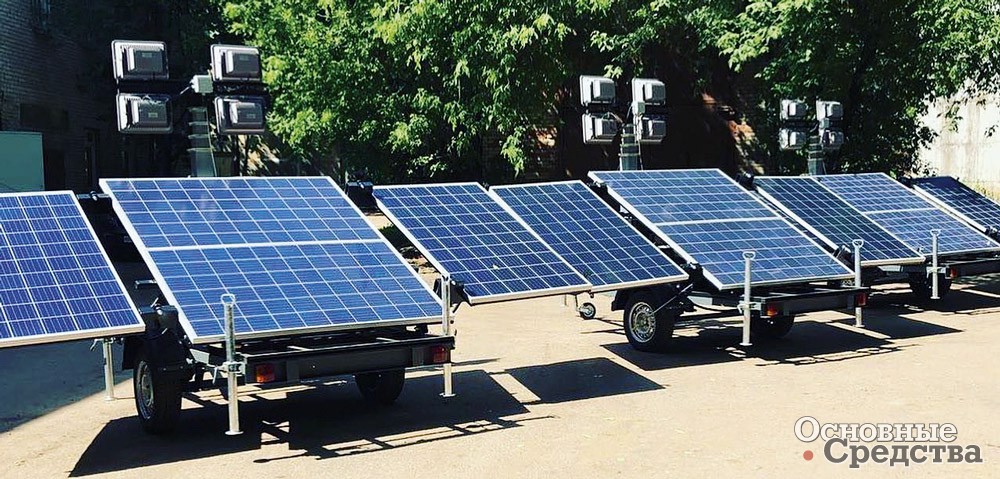

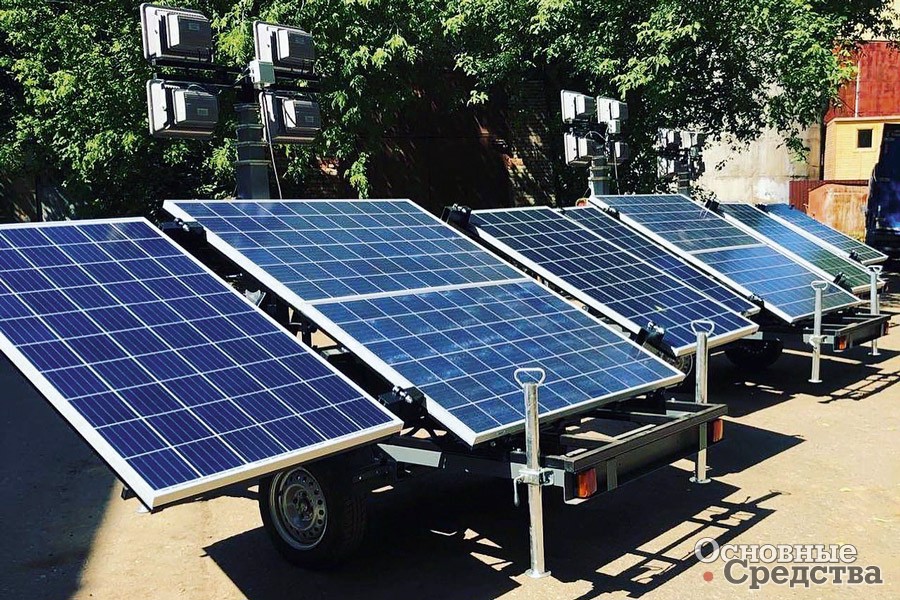

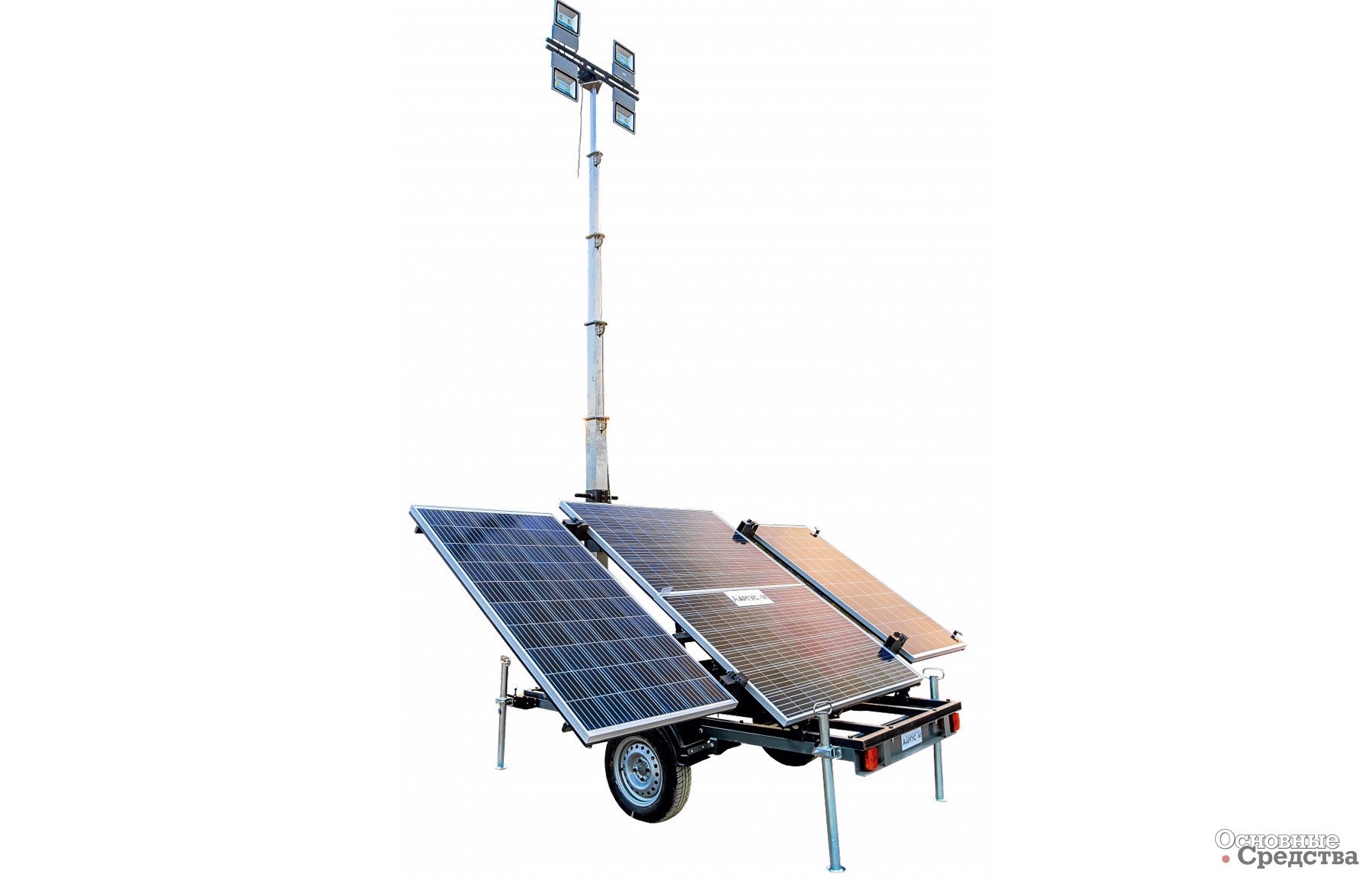

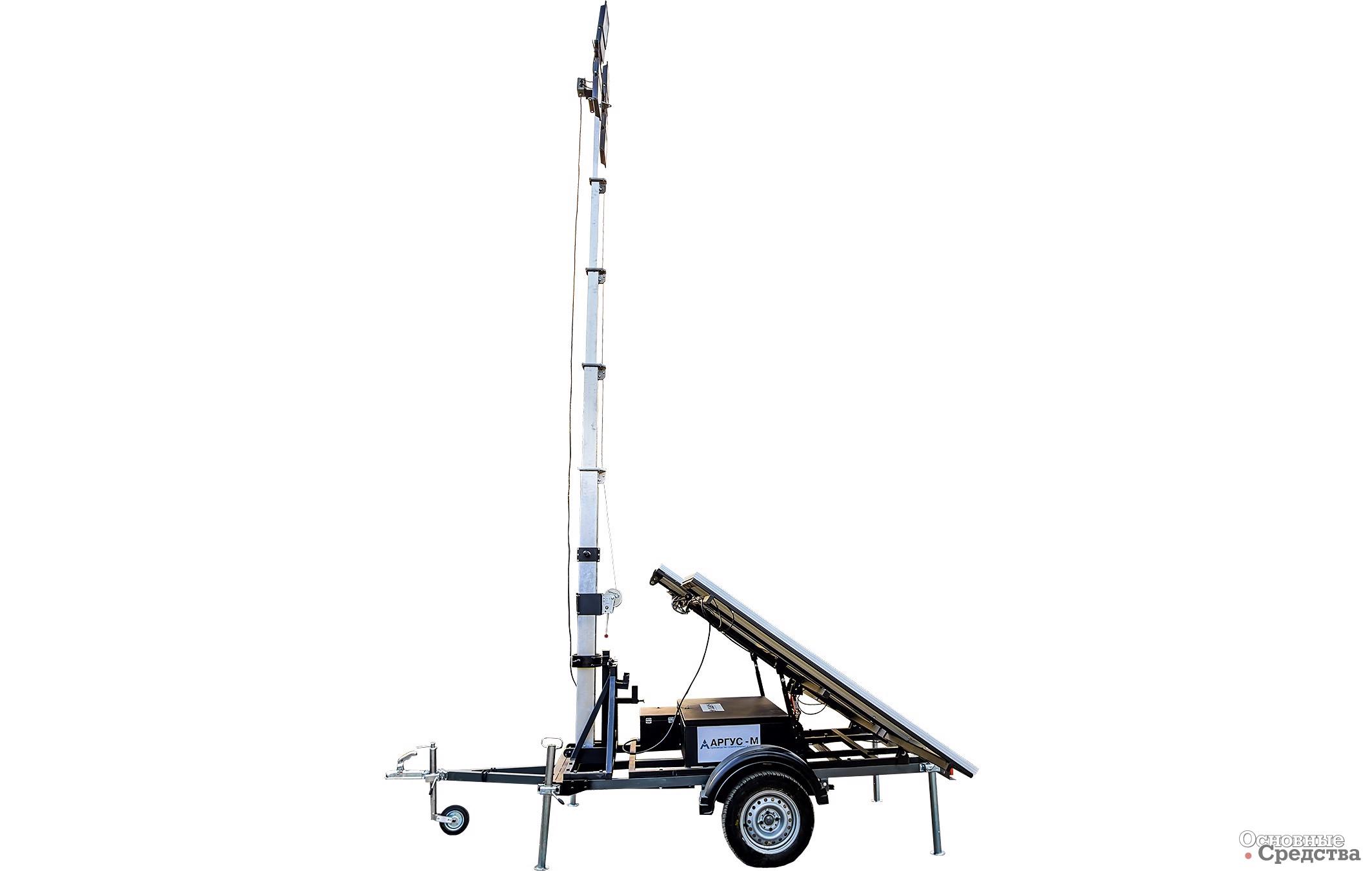

Также в ассортименте компании линейка «Надувных башен» с генератором и без генератора, со cветодиодами или ДНаТ. Высота подъема – до 5 м. «Аргус-М» предлагает передвижные осветительные установки «Cолярис» на солнечных батареях со светодиодными светильниками, имеющими срок службы до 50 тыс. часов и более. Сани-волокуши осветительные для горнодобывающих карьеров, с питанием от встроенного генератора, с высотой подъема ламп до 12 м.

Выбор источника освещения
Чаще всего в передвижных осветительных установках используют светодиодные и металлогалогенные лампы.
Металлогалогенные источники света традиционно используют в мачтовых осветительных установках. Они применяются давно, еще до появления светодиодных прожекторов. Их сильные стороны: относительно высокий КПД, обеспечивается большая площадь освещения; хорошая цветопередача, сравнимая с солнечным светом, яркий и в то же время ровный, мягкий свет без резких теней, что позволяет комфортно работать, совершая точные движения, при свете таких осветительных приборов; ресурс наработки на отказ металлогалогенных ламп при нормальном режиме эксплуатации оценивается в 6–10 тыс. часов; при этом специалисты утверждают, что у металлогалогенных ламп самая низкая частота отказов среди ламп всех типов.
Есть и недостатки: металлогалогенным лампам требуется 15–20 минут для выхода на полную мощность и обязательно 15–20-минут для охлаждения перед повторным включением.

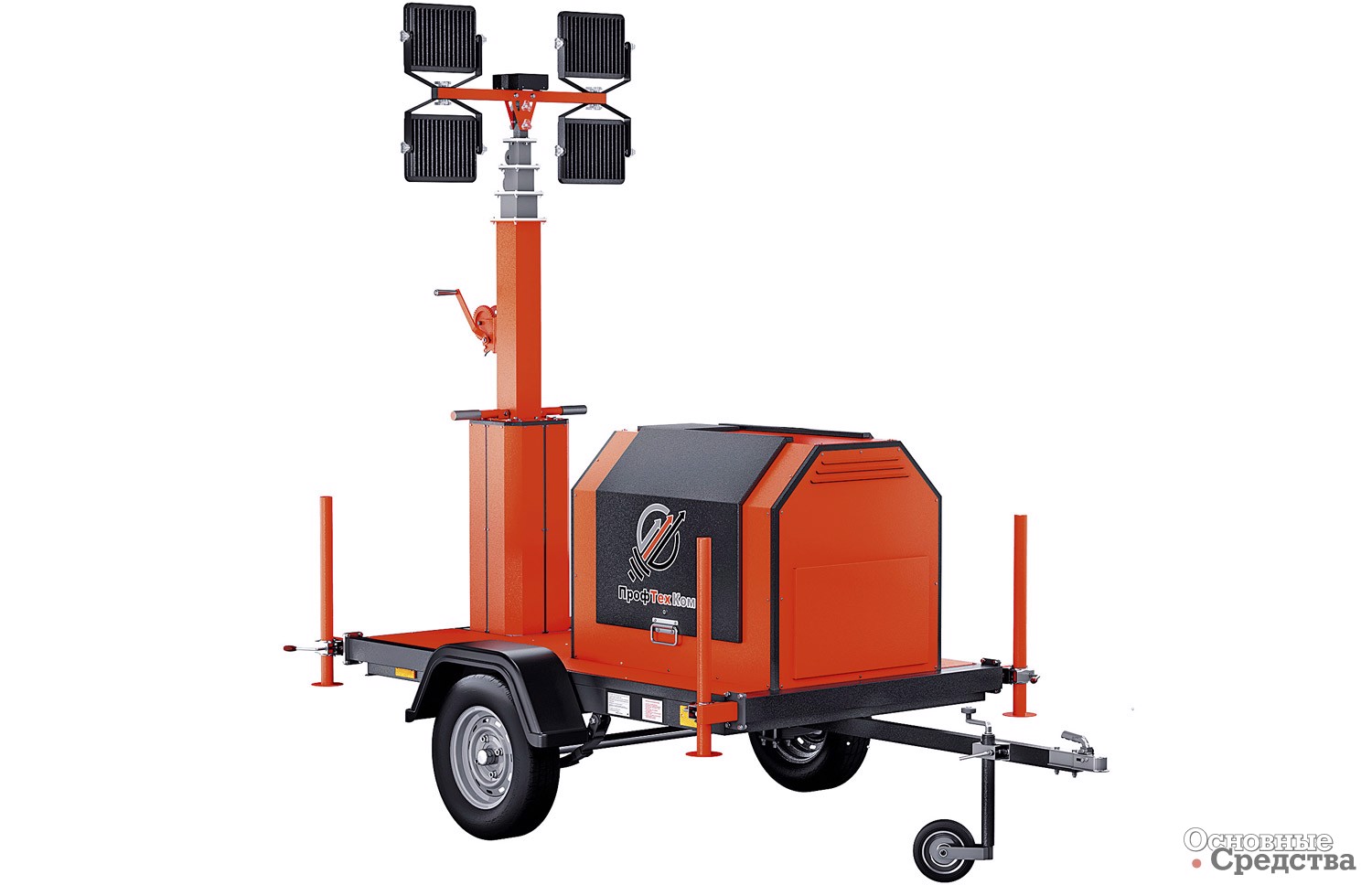

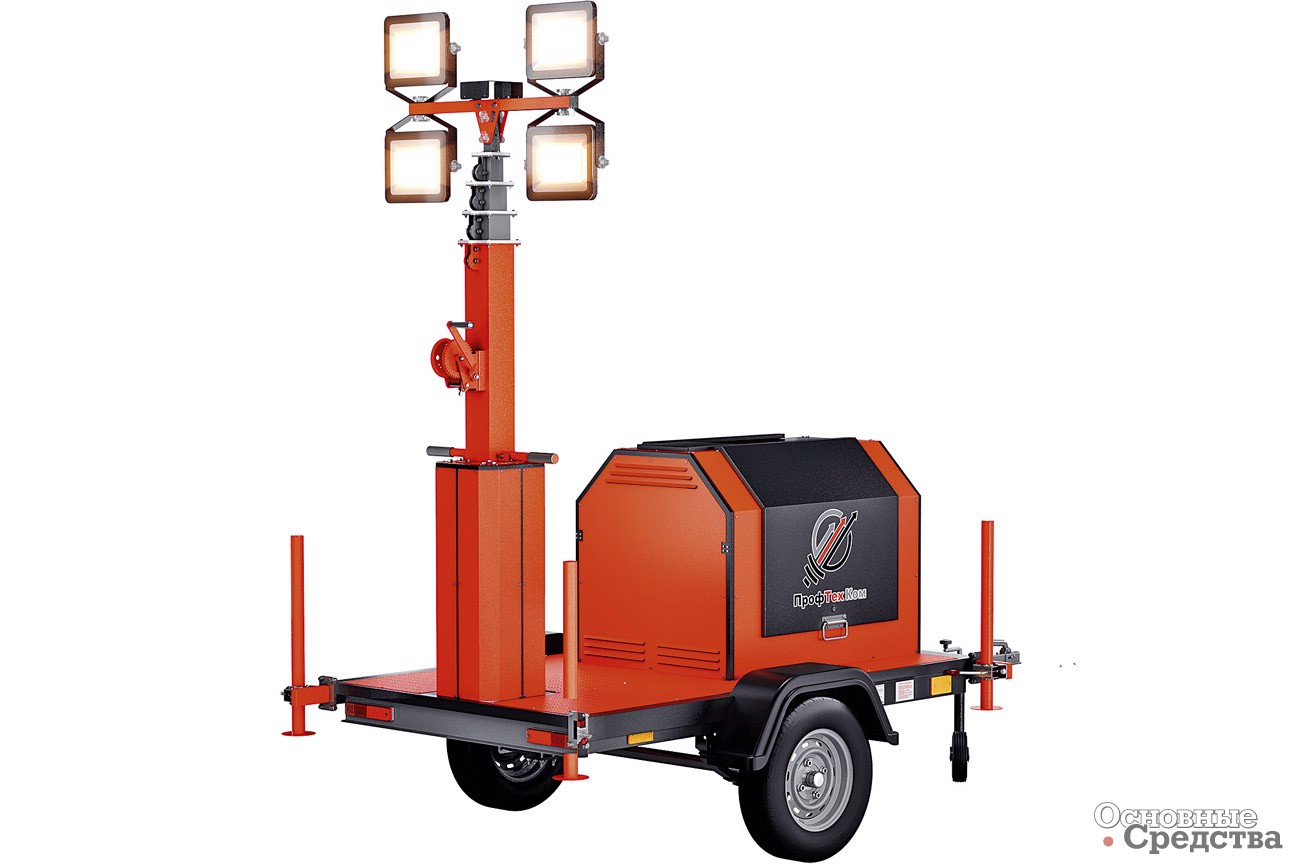

«СВЕТОГОР» – энергоэффективная серия (4 модели) автономных мобильных осветительных установок на базе автомобильного прицепа. Рабочая высота 8–10 м. Мощность 800–4000 Вт. Площадь освещения – до 5500–12000 м2. Дальность освещения – до 75–120 м. Механическая телескопическая мачта. Электрогенератор спрятан в защитном кожухе, который защищает от воздействий окружающей среды и снижает шум. Выдвижные регулируемые аутригеры.

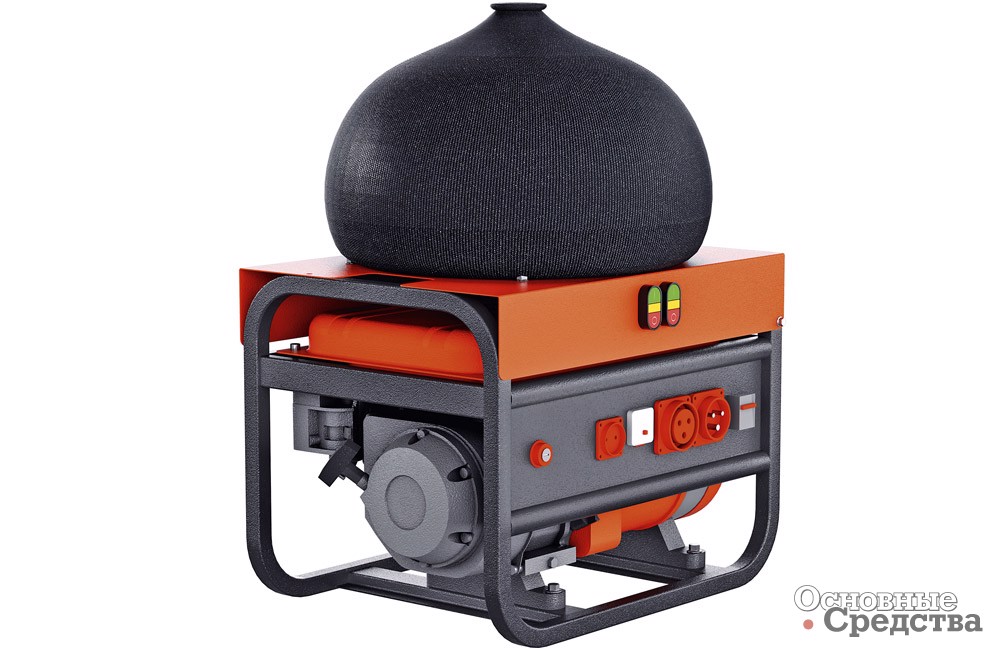

Серия надувных автономных мобильных осветительных башен «ЗАРЯ-A»: рабочая высота 2–7 м, мощность 100–1000 Вт.
Серия осветительных установок «ЛУЧ-A» (8 мод.) на базе 4-колесной тележки. Механическая телескопическая мачта. Работает от встроенного электрогенератора. Рабочая высота 4–7 м. Мощность 300–4000 Вт. Площадь освещения – до 1700–7500 м2. Дальность освещения – до 35–95 м.
Также в ассортименте серия энергоэффективных осветительных установок «СВЕТОГОР-В» на базе стальных саней-волокуш.

Светодиодные источники света. Все большее распространение приобретают светодиодные лампы и модули. Светодиодный модуль – это мини-светильник, объединяющий несколько светодиодов и резисторов на одной плате, заключенной в корпус. Преимуществами этого источника света являются: высокий КПД, яркость и меньшая потребляемая мощность (по сравнению с металлогалогенными лампами), что позволяет экономить на стоимости топлива или электричества для освещения; относительно малый вес и небольшие габариты; устойчивость к воздействию вибраций, которые неизбежны при транспортировке развертывании и складывании мачт; светодиодные лампы надежнее металлогалогеновых, их ожидаемый срок службы превышает 30, 50 и даже 100 тыс. часов (больше 20 лет) без снижения светового потока.

Но у светодиодных светильников, конечно, имеются и недостатки: неспособность дешевых блоков питания (драйверов) работать длительное или даже короткое время с пилообразным напряжением на выходе электрогенератора, прожекторы просто сгорают при включении их в составе установки с питанием от дизельного или бензинового генератора; также далеко не все светодиодные источники света обладают хорошим индексом цветопередачи, проще говоря, иногда свет от светодиодного прожектора бывает не очень приятен для глаз, ослепляет и, таким образом, снижает производительность работников. По поводу упомянутых недостатков специалисты говорят, что уже существуют более дорогие модели светодиодных ламп, которые не боятся перепадов напряжения и обеспечивают комфортный для глаз свет.
Таким образом, светодиодные светильники оказываются дороже источников света других типов. Однако эксперты утверждают, что общая стоимость установки со светодиодными светильниками остается на среднем уровне – экономия получается за счет использования генераторных установок меньшего типоразмера, так как светодиодные прожекторы потребляют меньше мощности, и светодиоды не комплектуются отражателями. Взвешивая все «за» и «против», специалисты советуют использовать светодиоды для работы в тяжелых условиях, например, в строительстве или горнодобывающей промышленности, так как они способны освещать большую площадь при большей долговечности и более низком расходе топлива. Рекомендуется использовать светодиодные источники света, специально предназначенные для эксплуатации в сложных условиях: с высокой степенью защиты от проникновения пыли и влаги (IP) и противоударной защитой (IK), способные работать при температурах ниже –40 °С.

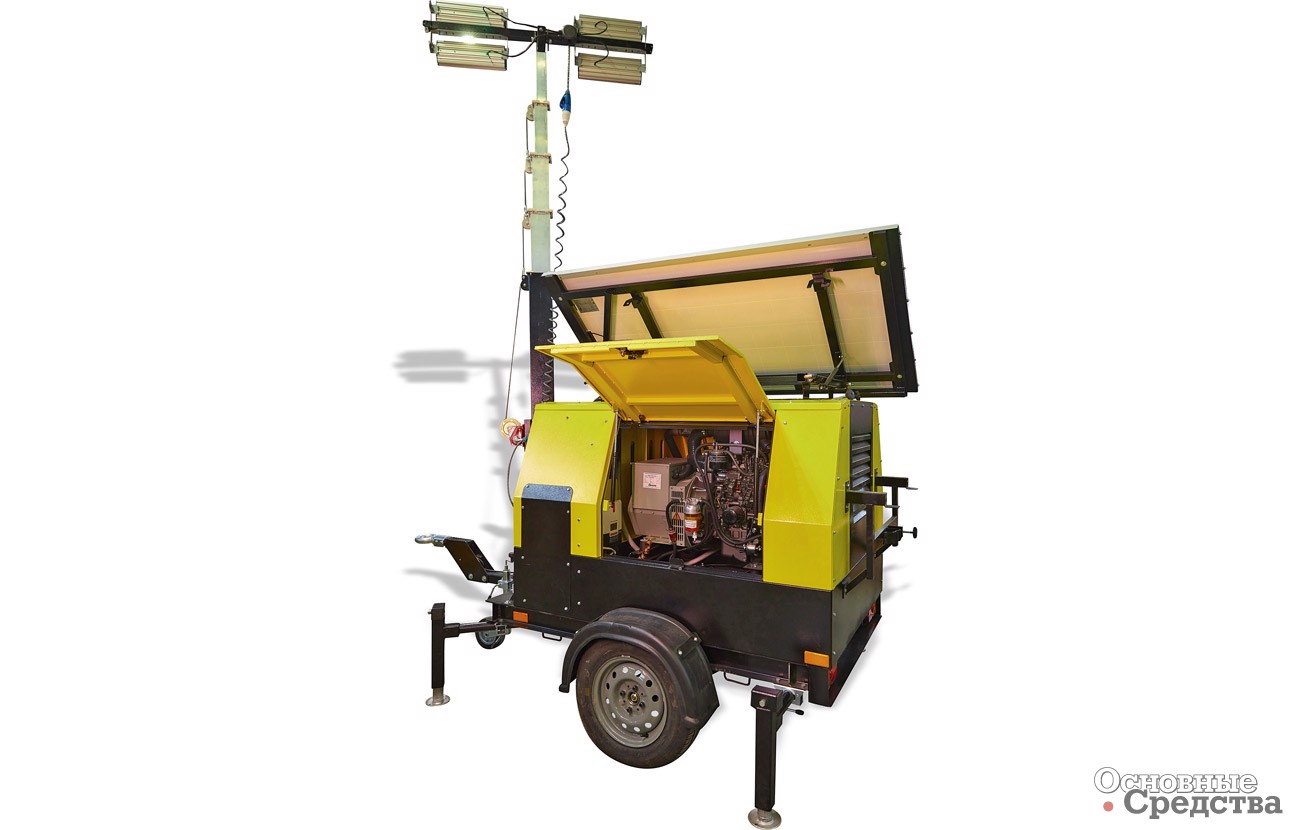

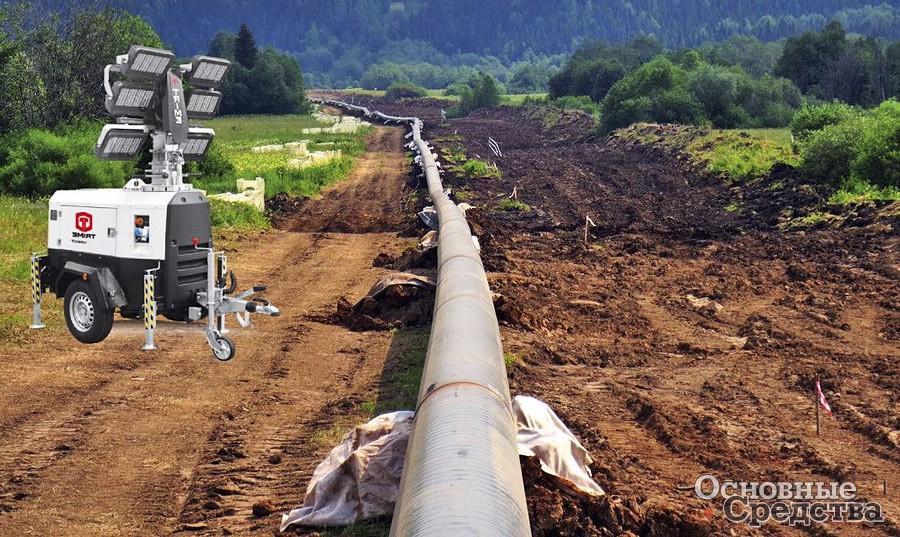

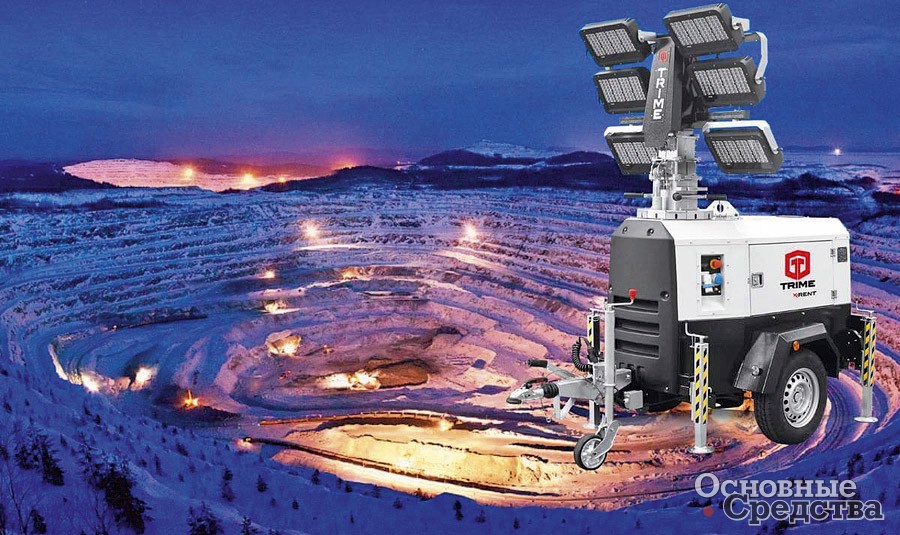

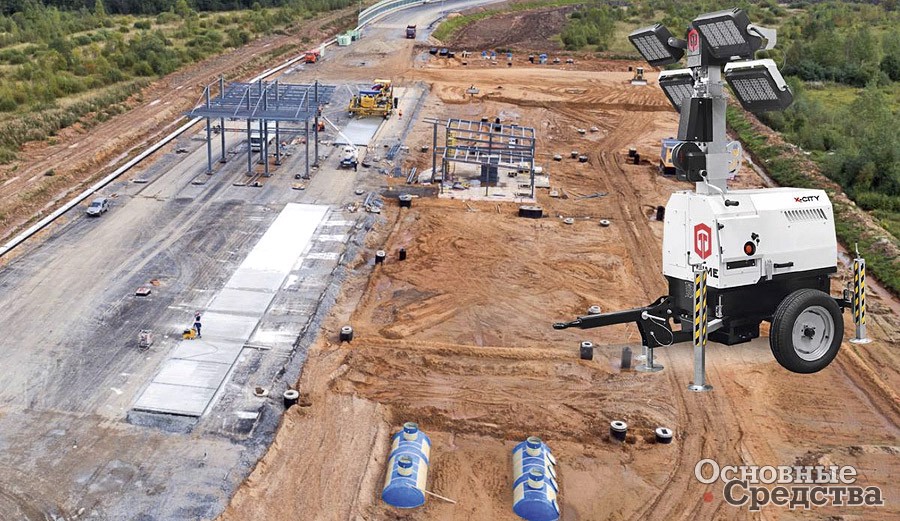

В производственной линейке дизельные, электрические, на солнечных батареях и аккумуляторные осветительные мачты. Гибридные осветительные мачты с аккумуляторами, которые могут заряжаться от дизель-генератора или солнечной батареи.

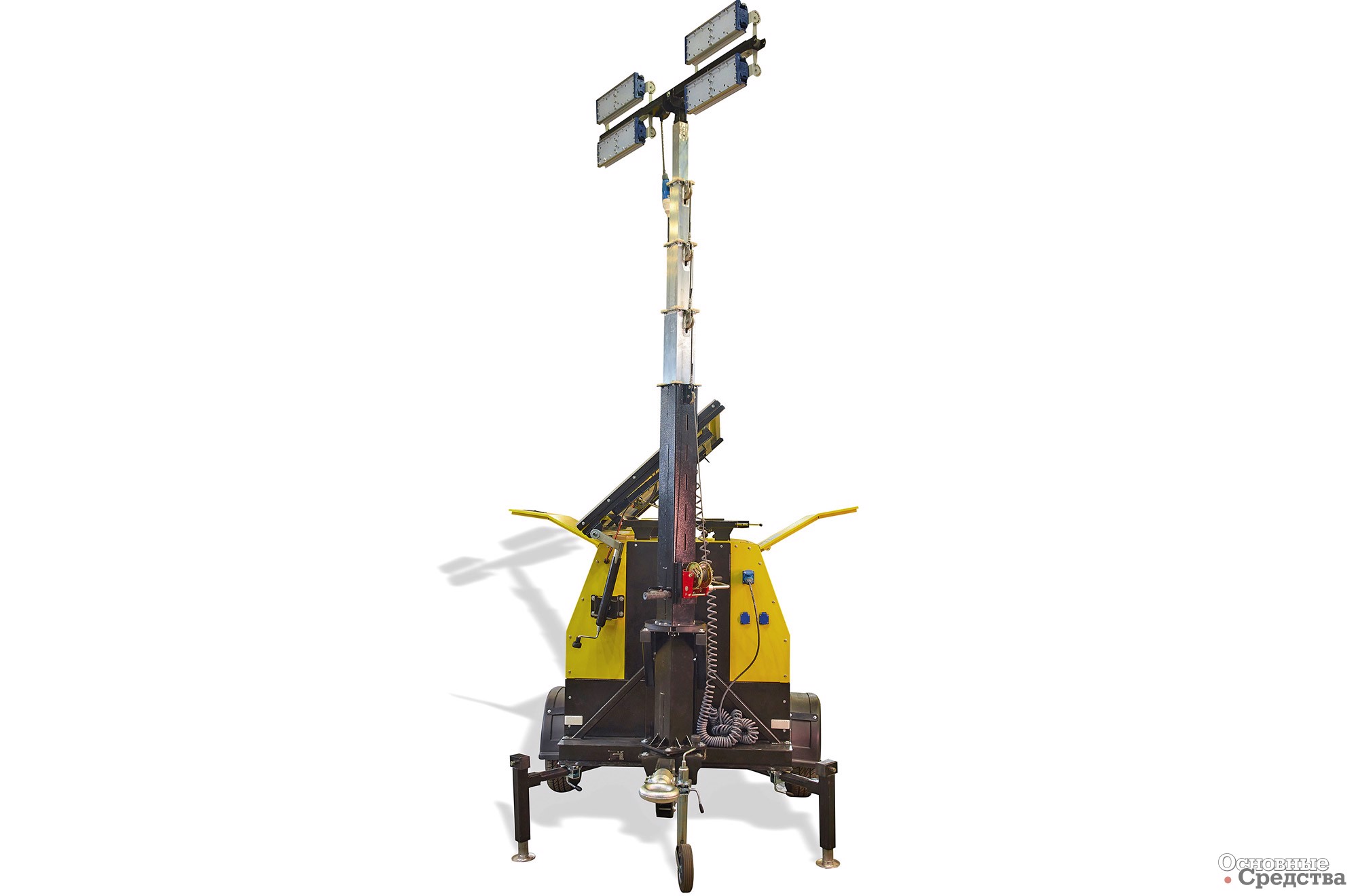

Установки комплектуются металлогалогенными и светодиодными прожекторами различной конфигурации, датчиком освещенности для включения и выключения машины. Телескопические мачты с высотой подъема от 5,5 до 9 м могут оснащаться ручной лебедкой или гидравлическим механизмом для подъема. Все металлоконструкции оцинкованы или имеют порошковое покрытие. Производитель гарантирует устойчивость мачт установок при ветре до 110 км/ч. Мобильные осветительные установки очень компактны – в кузов обычного грузовика помещается от 4 до 7 единиц оборудования.

Натриевые лампы. Чуть реже вышеупомянутых металлогалогенных и светодиодных применяются натриевые источники света (ДНаТ, натриевые лампы высокого давления). Они светят довольно мощно, сильнее, чем металлогалогенные, но свет мягкий, не ослепляющий, натриевые лампы хорошо работают, например, в карьерах, где отраженный от стен резкий свет прожекторов может слепить работников; перед повторным включением ДНаТ требуют меньше времени для остывания по сравнению с металлогалогенными лампами; ресурс наработки лампы ДНаТ на отказ примерно 24 тыс. часов.
Недостатком натриевых ламп является то, что они излучают свет розоватого, оранжевого или желтого оттенка, различимость объектов в таком свете несколько хуже, чем при солнечном свете.
Галогенные лампы (кварцево-йодные, не путать с металлогалогенными) наименее популярны на сегодняшний день. Одни эксперты считают, что у галогенных ламп хорошая светоотдача, другие утверждают, что лампы этого типа дают наименьший световой поток.

К неоспоримым преимуществам галогенных ламп относят относительную дешевизну, малый вес и относительно комфортный для глаз свет – цветопередача близка к солнечному свету. Срок службы ламп составляет до 2000–4000 часов – это вдвое больше, чем у ламп накаливания.
Минусами галогенных ламп являются большое потребление энергии; чувствительность к вибрации и перепадам напряжения в электросети; быстрое и сильное нагревание, хрупкость колбы.
Традиционные лампы накаливания с вольфрамовой нитью. Главные достоинства этих ламп – цветопередача, близкая к естественному солнечному свету, дешевизна и возможность повторно включать, не ожидая охлаждения, в отличие от металлогалогенных.
Недостатками же являются слабая световая отдача – втрое меньше, чем у металлогалогенных ламп, а потребляемая мощность больше на 50%, чем у металлогалогенных. А также низкая надежность и ресурс наработки на отказ не более 2000 ч.

«ЭнергоТехСервис» является разработчиком и держателем патентов на уникальную разработку: осветительную установку «Световая вышка (башня)» и «Световой шар».
В производственной линейке компании 8 моделей «Световых башен» АБЛАЙТ АОУ, оснащенных лампами ДНаТ или светодиодами мощностью от 150 до 1000 Вт, с высотой подъема надувной мачты от 2 до 7 м.

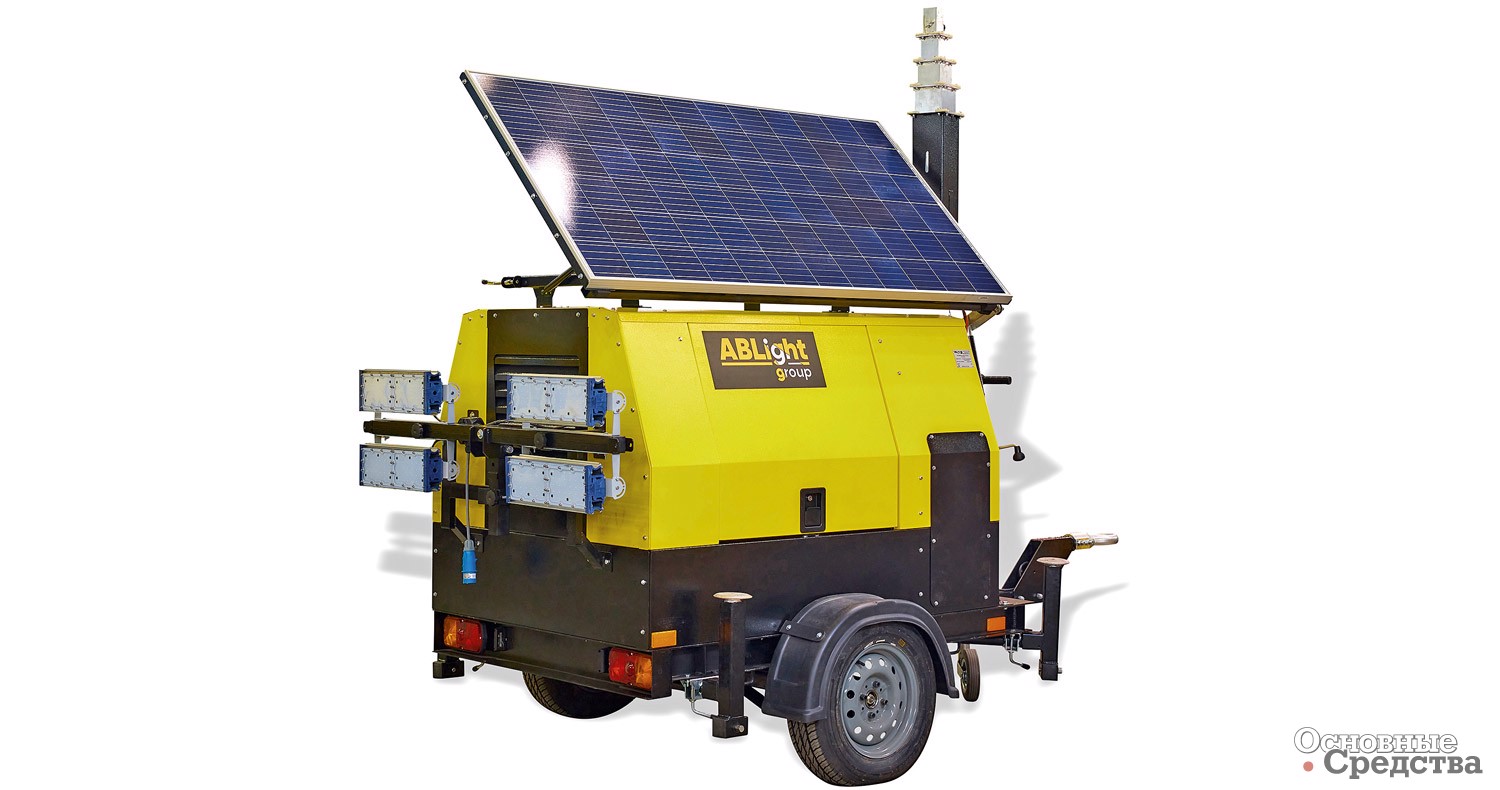

Также «ЭнергоТехСервис» предлагает 14 моделей передвижных осветительных установок ПОУ с бензиновыми и дизельными генераторами, а также солнечными батареями, оснащенных выдвижными мачтами из алюминиевого сплава, с возможностью вращения на 360°. На мачте устанавливается несколько влагозащищенных прожекторов, каждый из которых может поворачиваться независимо от остальных в двух плоскостях. «Световые башни» и ПОУ монтируются на одноосных прицепах.
В ассортименте компании есть серия мобильных осветительных комплексов МОК, которые переносятся вручную.

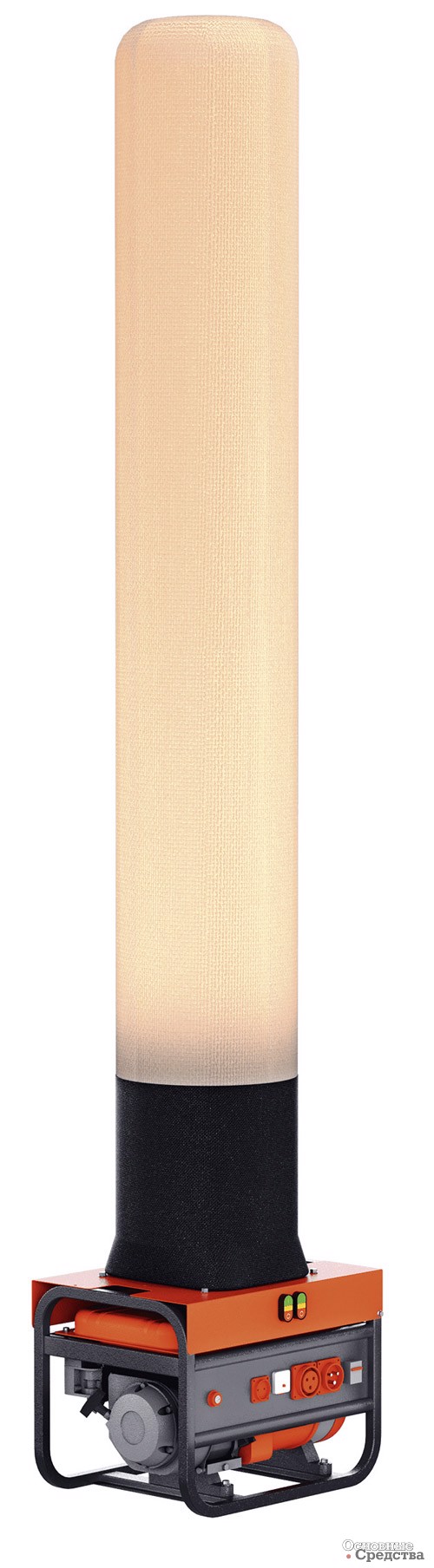

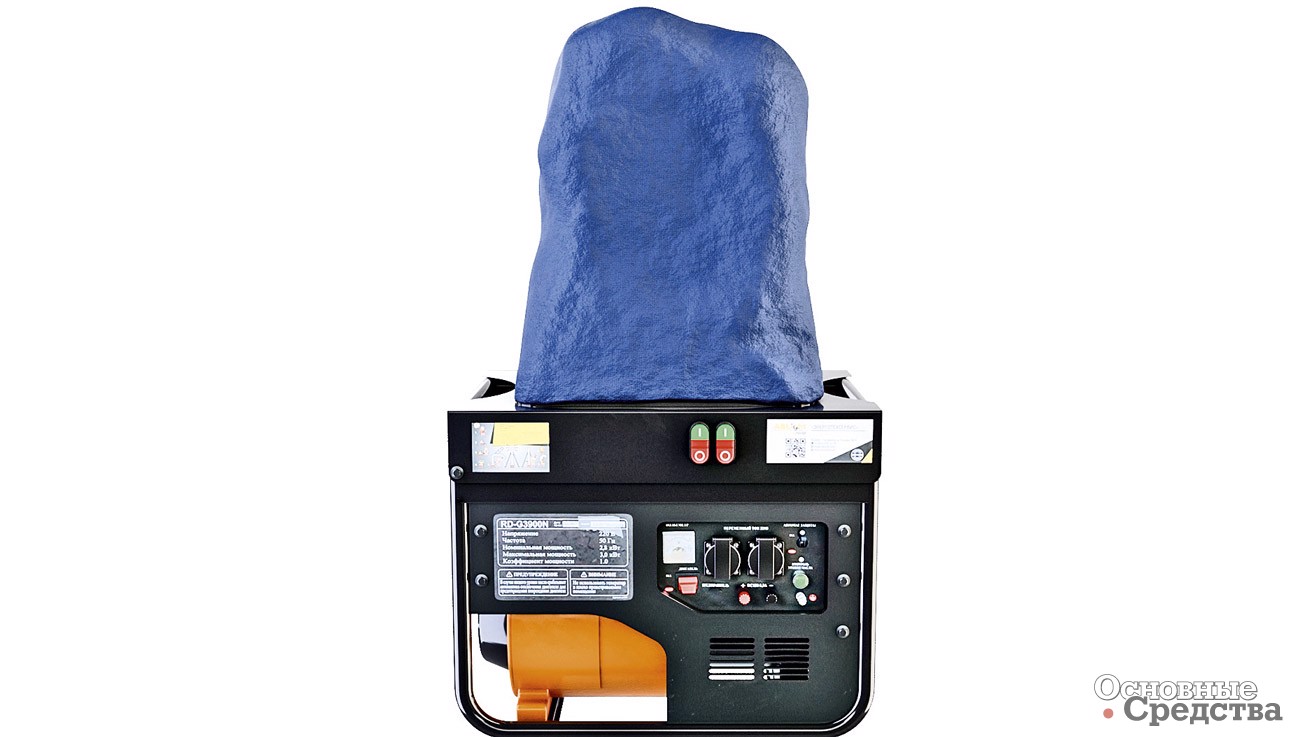

«Световая башня» – зарегистрированное торговое наименование. Это источник освещения оригинальной конструкции. Иногда их еще называют «Световая Вышка», свеча МЧС, надувной световой столб.

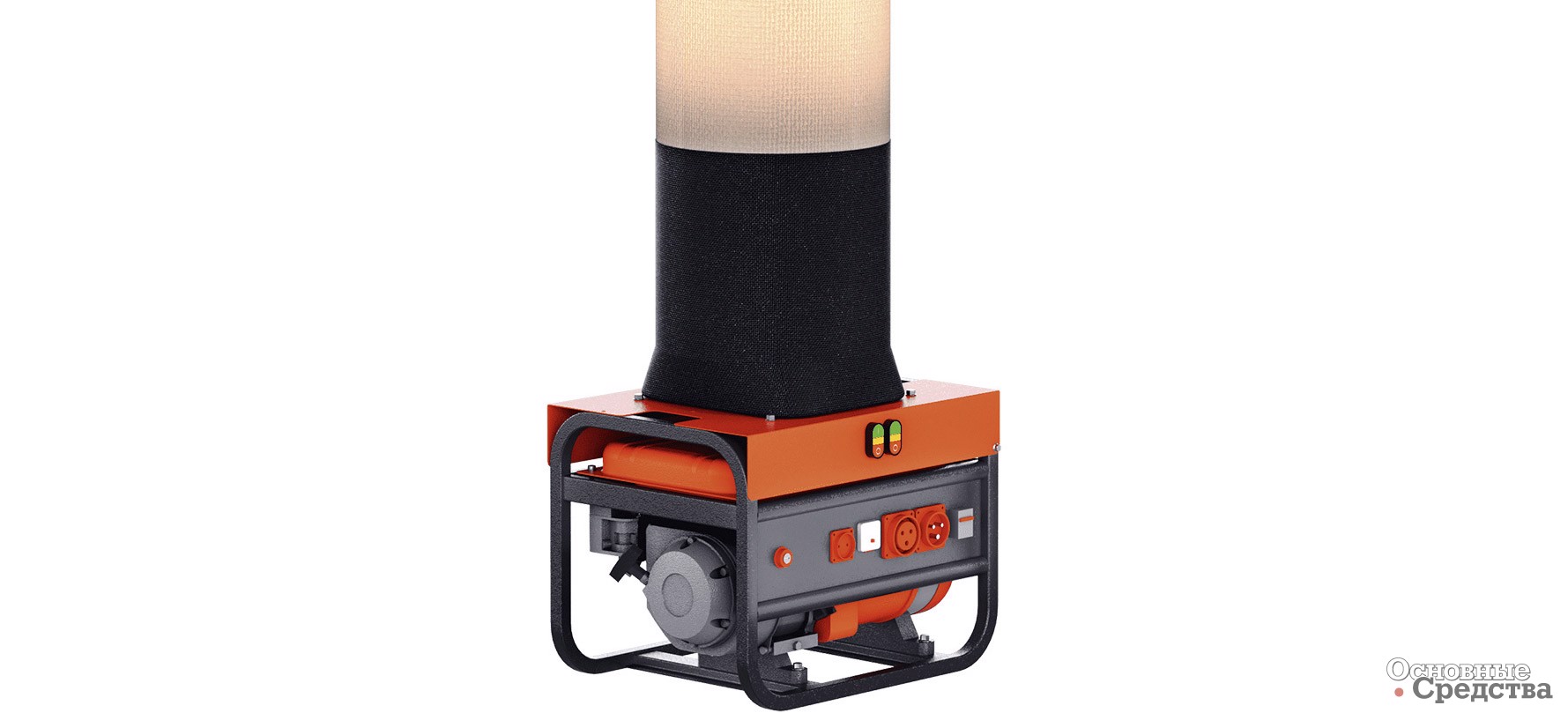

Светильник представляет собой герметичный корпус в виде цилиндра из специальной светорассеивающей ткани. Также корпус может иметь шарообразную форму – «Световой шар». Корпус постоянно накачивается встроенным мощным компрессором, давление удерживает его в вертикальном положении.
В качестве источника света в «Световых башнях» применяются натриевые лампы высокого давления ДНаТ (реже светодиодные источники света), питающиеся от генераторной установки. Они устанавливаются в верхней части корпуса. Свет лампы рассеивается тканевым куполом и поэтому не слепит глаза, обеспечивая ровное освещение. Высота подъема источника света может регулироваться (обычно это 3, 5 и 7 метров).

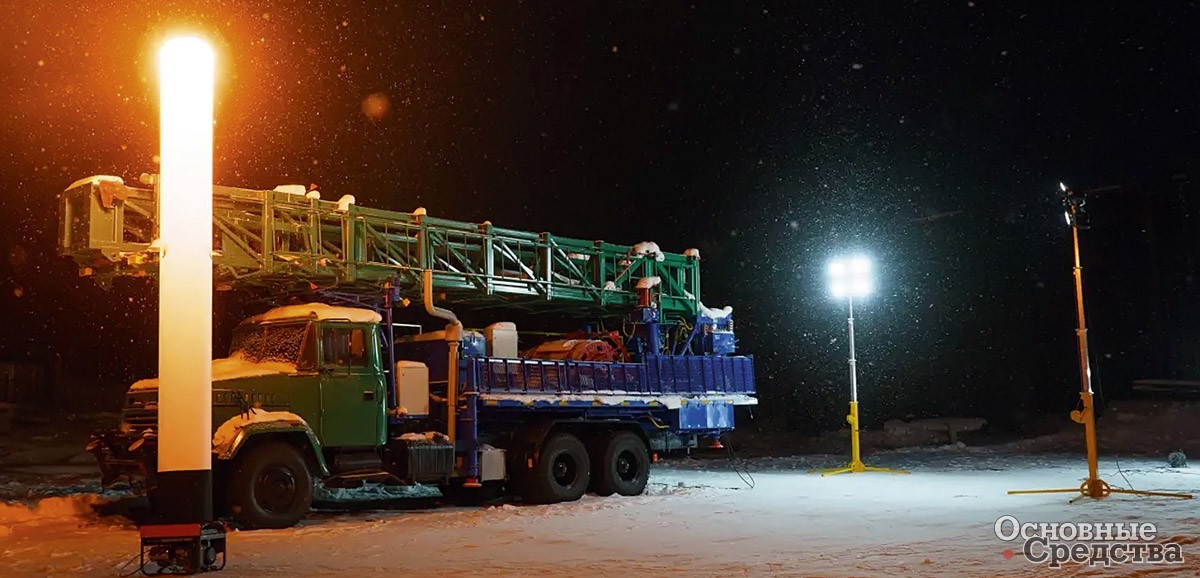

«Световые башни» очень компактны и удобны при перевозке, при этом они эффективно освещают значительные площади. Их широко используют части МЧС и во время массовых мероприятий.

К серьезным недостаткам «Световых башен» эксперты относят риск загрязнения (при отсутствии давления воздуха, например, из-за неисправности генератора, башня может упасть, и при загрязнении светорассеивающие свойства ткани теряются), а также риск нарушения герметичности ткани при прожигании горячей лампой, когда ей не дали остыть перед складыванием тканевого столба, или при сквозном повреждении ткани инструментом при неаккуратном использовании. Шум генератора и компрессора тоже является недостатком «Световых башен». А еще «Световая вышка» не может эксплуатироваться в запыленной атмосфере – даже несмотря на фильтры пыль с воздушным потоком постепенно проникнет внутрь тканевого столба, и яркость свечения будет уменьшаться.
Мы рассмотрели только один вопрос из множества, относящихся к подбору мобильных осветительных установок. Эту жизненно важную тему мы продолжим развивать в следующих статьях.
