Обзор техники для обслуживания канализационных сетей

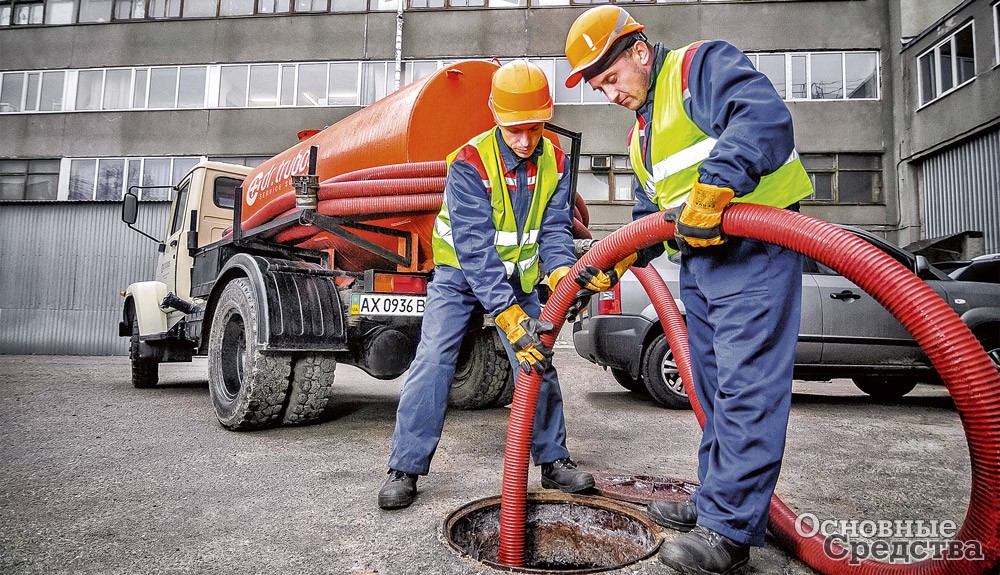

Чем же сейчас живет российский рынок этого сегмента спецтехники? Вакуумные машины с мощным вакуумным насосом, создающим разрежение в цистерне, с легкостью откачивают жидкие отходы бытового или промышленного происхождения. Отходы за счет разрежения всасываются в емкость, и после транспортировки к месту переработки их удаляют из цистерны, включив насос в режиме реверса.

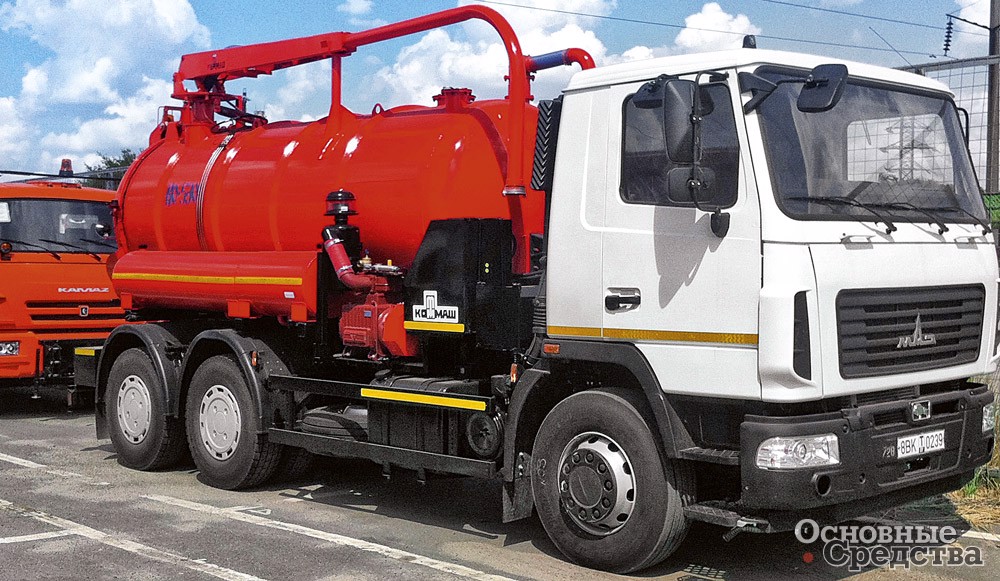

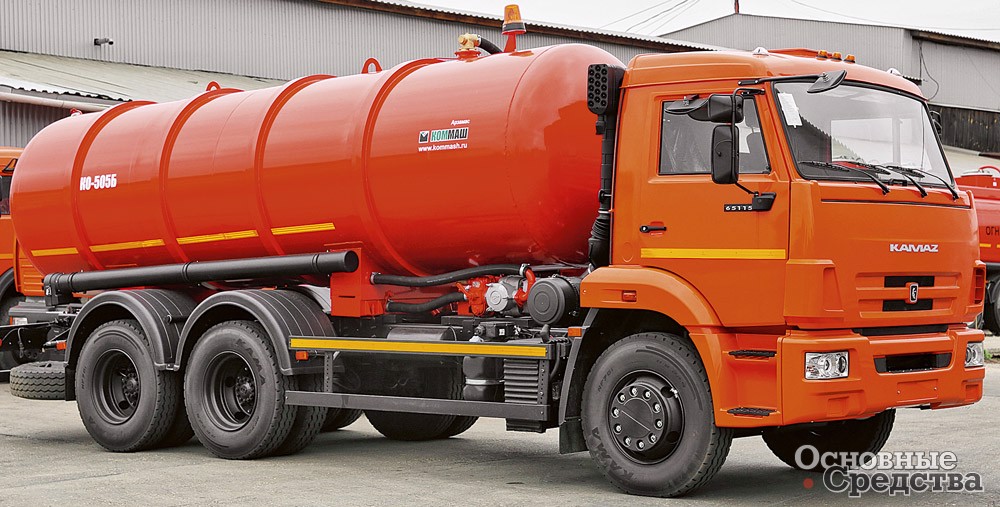

Яркий представитель вакуумных машин – мод. КО-505Б от АО «Арзамасский завод коммунального машиностроения» (АО «КОММАШ», г. Арзамас, входит в ГК «СПЕЦКОММАШ»), одного из ведущих изготовителей вакуумной, илососной и каналопромывочной техники в России. Эта вакуумная машина может работать с жидкими отходами, откачивая их из выгребных ям и колодцев канализации глубиной до 4 м с дальнейшей транспортировкой к местам утилизации. Цистерна емкостью 12 м³, выполненная из стального листа толщиной 5 мм, усилена ребрами жесткости, заполняется примерно за 10 минут работы, а опорожняется самотеком либо давлением воздуха от вакуумного насоса.

В базовом оснащении два рукава с внутренним диаметром 100 мм укладываются в пеналы. Также в стандартной комплектации сигнально-предохранительное устройство, приемный лючок с всасывающим шлангом длиной 6 м, краны управления с трубопроводом, дополнительное электрооборудование и автоматическое включение сигнала шасси при заполнении цистерны. Для заказа доступен и премиум-комплект, отличающийся от обычного наличием пульта для регулировки оборотов двигателя с рабочего места и соединением рукавов и лючка через быстроразъемное соединение.

Илососные машины кроме утилизации жидких отходов могут очищать и от иловых отложений канализационные стоки, котлованы, отстойники и даже справляются со сбором нефтяных отходов. Такие машины незаменимы при ликвидации подтоплений и применяются не только в коммунальной, но и в промышленной сфере, и даже в МЧС.

ОАО «Мценский Завод «Коммаш» (входит в ГК «СПЕЦКОММАШ») предлагает свой вариант илососа в виде машины мод. КО-530, которая может очищать колодцы глубиной 4–6 м и имеет возможность забора не только жидких, но и плотных иловых отложений. Конструкция позволяет удалять из цистерны емкостью 8 м³ иловую воду и транспортировать к месту утилизации только ил, что экономит топливо, сокращает затраты и повышает производительность работ.

В базовой комплектации цистерна с откидным дном, механизм опрокидывания, вакуумный насос производительностью 720 м³/ч с 4-ходовым краном, водяными баками и плунжерным насосом высокого давления, гидро- и пневмосистемой, электрооборудованием. Комплект всасывающих рукавов состоит из четырех двухметровых рукавов с насадками, в наличии также размывочный пистолет и барабан с рукавом высокого давления длиной 10 м. Стрела с всасывающим трубопроводом поворачивается вокруг своей оси на 270°, поднимается на 55°, опускается от горизонтали на 15° и фиксируется от произвольного поворота.

Управление рабочим процессом осуществляется с дистанционного пульта, работы можно проводить на значительном удалении машины от колодцев, в том числе через возможные препятствия или преграды. Заводом предусмотрен монтаж илососного оборудования как на отечественные, так и на импортные шасси. Надежности и долговечности конструкций добавляет качественная покраска всех элементов навески в сочетании со сплошными сварными швами, что предотвращает образование очагов коррозии.

Каналопромывочные машины в отличие от вышеназванных видов машин осуществляют прочистку канализации и ливневок от засоров и донных отложений струями воды под высоким давлением. Кроме аварийных работ такие машины используются и для профилактической прочистки коммуникаций для восстановления их пропускной способности.

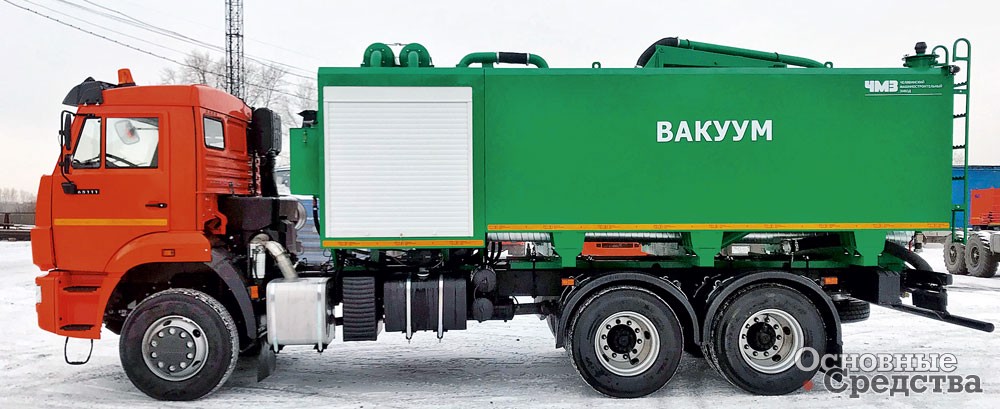

ООО «Челябинский машиностроительный завод» (ООО «ЧМЗ») производит комбинированные каналопромывочные машины, которые наряду с гидродинамической прочисткой труб могут выполнять откачку густых и сыпучих отложений. Любая модель техники может быть модернизирована или доукомплектована по требованию заказчика.

Илосос 6+2х2.5, насосы PVT-280+HPP212/160, оснащен в стандартной комплектации каналопромывочным оборудованием: это баки для системы гидроразмыва емкостью 5 м³; насос высокого давления HPP 212/160 (160 атм, 212 л/мин); рукав высокого давления 100 м, комплект размывочных головок для прочистки труб до диаметра 1000 мм. Илососное оборудование: цистерна для ила вместимостью 6 м³, в нижней части цистерны лист нержавеющей стали для упрощения разгрузки, внутри цистерны форсунки для размыва ила, дополнительный приемный лючок для верхнего забора; вакуумный насос PVT-280 в теплоизолированном отапливаемом отсеке с двухсторонним доступом.

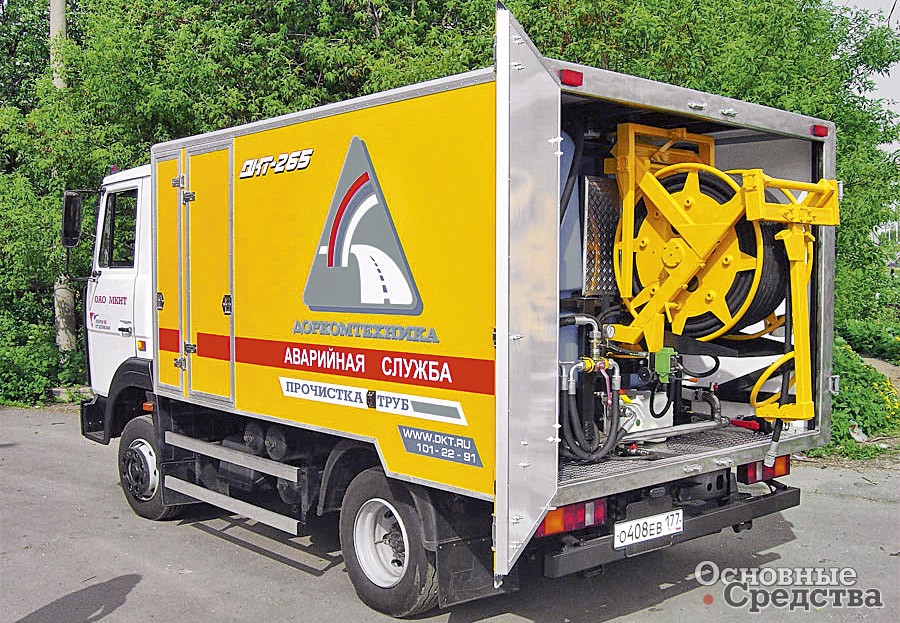

Российская компания ООО «Доркомтехника» (г. Москва) предлагает каналопромывочную машину ДКТ-265, предназначенную для содержания инженерных сетей, профилактической промывки канализационных и водосточных сетей и устранения сложных аварийных засоров. Небольшие габариты и короткая база обеспечивают высокую маневренность в стесненных условиях дворов и узких улиц, а также дают возможность проезжать под арками и работать в тоннелях. В базовом оснащении на машине установлен итальянский водяной насос высокого давления фирмы HPP, барабан для шлангов поворотный повышенной прочности. В конструкции используются компоненты водяной и гидравлической системы отечественного и импортного производства. Облицовка кузова теплозащитная с отопителем, обеспечивающая возможность работы при температуре окружающего воздуха до –25°.

В заднем отсеке машины установлены тахометр для контроля частоты вращения насоса и манометры, показывающие давление воды и масла в системе гидропривода барабана. Водо-жидкостный эжектор позволяет откачивать различные жидкости с глубины до 10 м, а наличие размывочного пистолета позволяет разрушать плотные иловые отложения в колодцах при работе машины в паре с илососом. По желанию заказчика на каналопромывочных машинах модельного ряда ДКТ может быть установлена система управления оборудованием, состоящая из кнопочных пультов, приборов диагностики режимов работы оборудования и элементов защиты от ошибочных действий оператора.

Комбинированные машины – это гибрид, сочетание нескольких типов техники. Их универсальные возможности позволяют осуществлять прочистку водосточных и канализационных сетей как каналопромывочная машина, размывать плотные иловые отложения городских ливневок как илосос, очищая канализационные колодцы от отходов с их последующей транспортировкой. Универсальные машины больше распространены в странах Европы, где предпочитают использовать одну комбинированную машину вместо двух единиц техники.

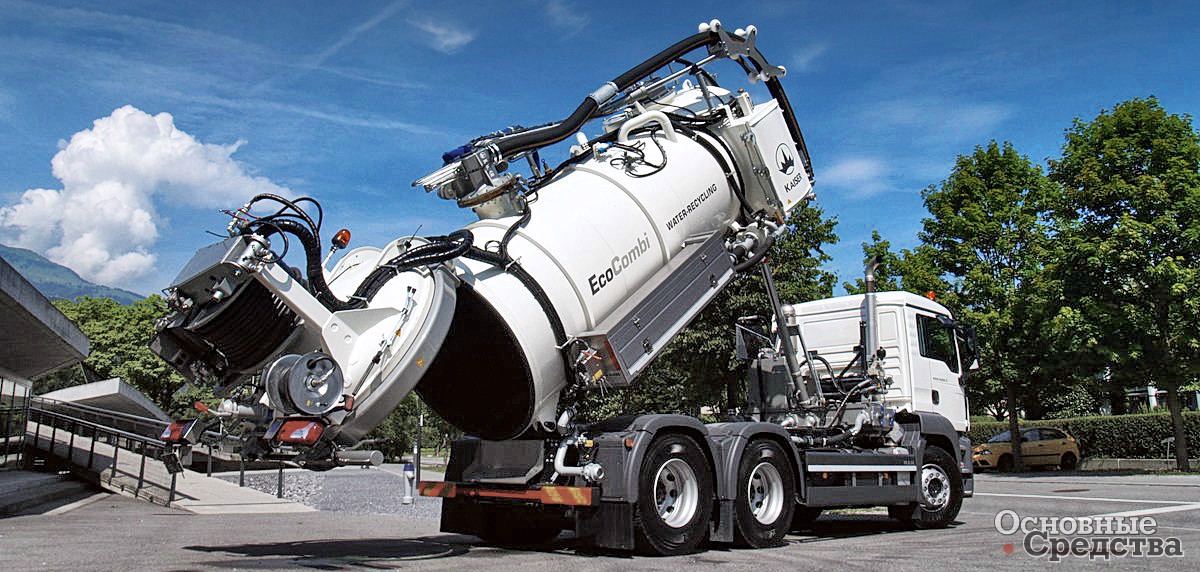

Типичный представитель таких машин – техника от итальянской компании MORO, ныне входящей в KAISER Group. Модель с индексом Elegance 2.0 кроме приметного дизайна отличается высокой производительностью и надежностью. Завод-изготовитель использует при создании машин материалы с малым весом, но повышенной стойкости. В стандартном оснащении устанавливаются два насоса: вакуумный и насос высокого давления, создающий в системе давление 240 бар. От неблагоприятных воздействий окружающей среды они защищены специальными люками, не затрудняющими доступ к ним при обслуживании. Барабан для рукавов изготовлен из нержавеющей стали с автоматическими доводчиками, сами рукава хранятся в специальных пеналах, встроенных в корпус. Для всасывающих рукавов сконструирована верхняя гидравлическая стрела с углом вращения на 360°.

По своей конструкции надстройка – это модуль, который одинаково хорошо может быть смонтирован как на двухосное, так и на четырехосное шасси. В списке опций пневматический слив воды из водяных магистралей, подогрев воды автономной дизельной горелкой WEBASTO, система циркуляции воды в системе. Предусмотрена возможность дистанционного управления с помощью многофункционального радиопульта. Для удобства работы оператора на машине установлена электролебедка для подъема дорожных люков. Все это делает Elegance 2.0 высокофункциональной и эффективной.

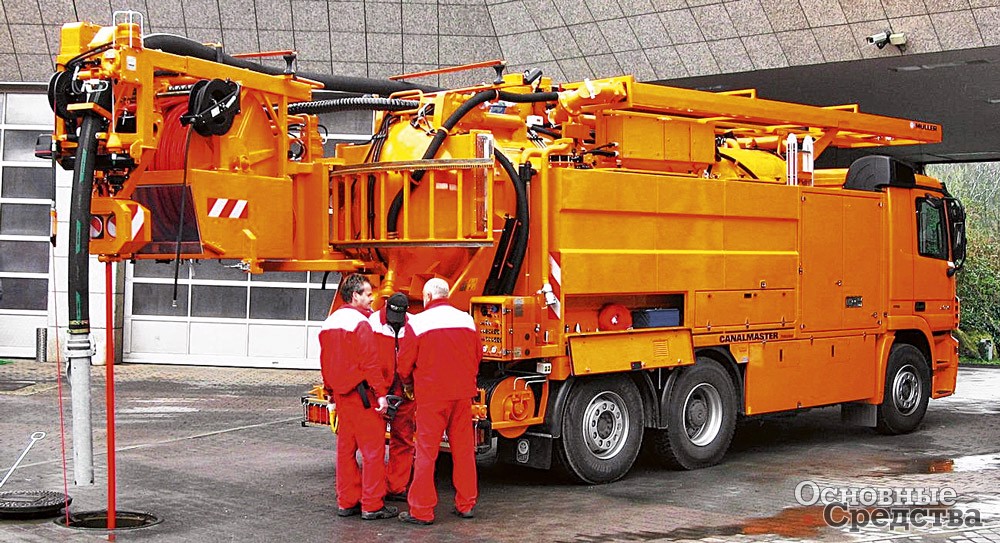

Немецкая KROLL Fahrzeu­gbau­-Umwelttechnik GmbH кроме стандартных версий комбинированных машин предлагает модели с регенерацией воды. Такая техника используется в различных отраслях и кроме стандартной очистки канализации и ликвидации иловых отложений может производить очистку резервуаров для топлива и химических веществ. Цистерна емкостью 20 м³ изготавливается из высококачественной нержавеющей листовой стали. Помимо удобных трапов и люка имеются указатели уровня в камерах для воды и для ила, причем последний с очистительным шибером. Камеры для воды и ила раздельные, могут менять свой объем при помощи пневмопривода.

Задняя крышка с центральным замком открывается гидроприводом вверх, слив осуществляется самотеком или под давлением. Стрела длиной 3,5 м телескопическая, с вакуумным рукавом, поворачивается при помощи гидравлического механизма на 270°, в наличии блокиратор, предохраняющий от случайного опускания стрелы. Система регенерации воды многократно перегоняет откаченную воду из илового отсека к водяному насосу через систему фильтров и под высоким давлением подает ее в водяной отсек, очищая всасываемую воду для повторного использования.

Для эксплуатации машины в холодное время года применяется отопитель-водонагреватель WEBASTO. На выбор предлагаются пульты дистанционного управления двух видов на 6 или 15 функций. Для оперативного контроля и диагностики состояния навесного оборудования имеется GSM-модуль. Обширный список дополнительных опций впечатляет: кроме различного рабочего оборудования нашлось место даже для умывальника с холодной и горячей водой. Комбинированная машина от KROLL обслуживается одним оператором, производит промывку сетей за один рабочий цикл, что значительно сокращает время работы и экономит топливо.

Кроме ведущей первой пятерки производителей каналопромывочной техники на рынке появляются новые игроки, предлагающие рынку современную технику для борьбы с засорами городских коммунальных сетей. Отрадно, что бóльшая часть из них российские производители.

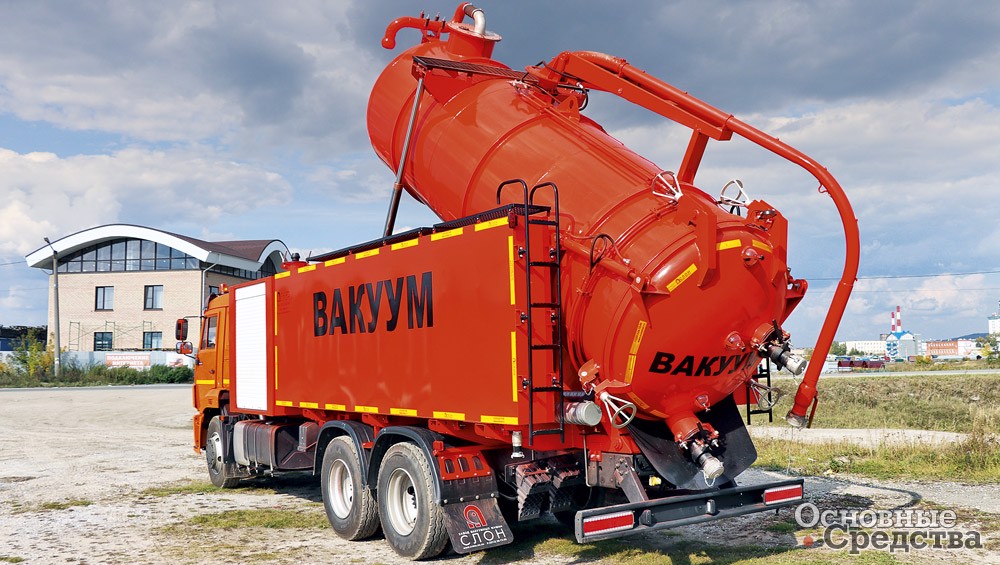

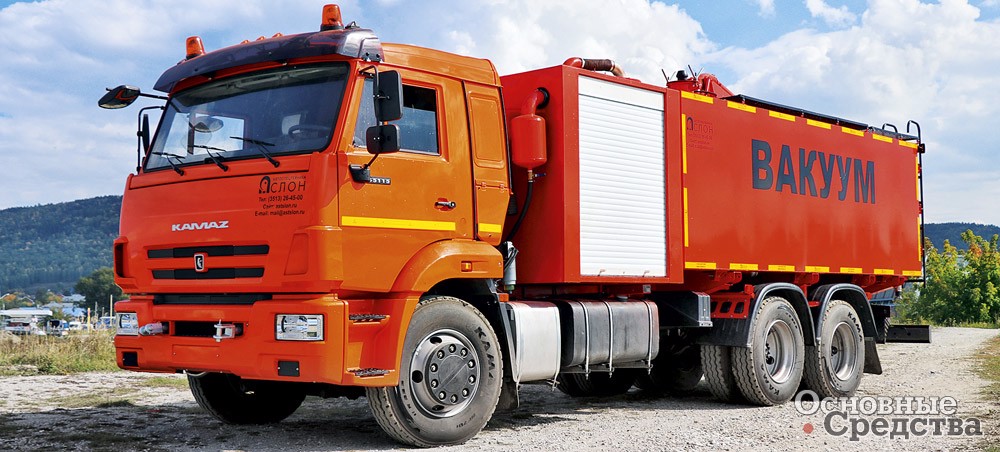

Выделяются несколько предприятий, например, такое как ООО «Завод вакуумных машин «Слон», выпускающее для коммунальной сферы комбинированные каналопромывочные, илососные и вакуумные машины на шасси КАМАЗ, УРАЛ, МАЗ, Scania, а также нефтепромысловые вакуумные автоцистерны моделей АКН, АКНС, бензовозы, автотопливозаправщики, автоцистерны для транспортировки сырой нефти и технической воды.

ООО «Завод вакуумных машин «Слон» изготавливает различные комплектации вакуумных, илососных и комбинированных каналопромывочных машин, учитывая все требования покупателей. Простые вакуумные ассенизационные машины состоят из автомобильного шасси, вакуумного насоса, цистерны круглого сечения для закачки и транспортировки жидких отходов.

Илососные машины по сравнению с простыми ассенизационными вакуумными машинами дополнительно могут комплектоваться:

• гидравлическим подъемом цистерны и открыванием заднего дна для быстрой выгрузки иловых отложений;
• насосом высокого давления, барабаном с рукавом длиной до 20 м и размывочным пистолетом, небольшими баками для чистой воды для промывки канализационных колодцев и внутренней части цистерны;
• гидравлической стрелой-манипулятором с напорно-всасывающим рукавом.

Комбинированные каналопромывочные машины – это более укомплектованные и более функциональные машины по сравнению с простыми вакуумными ассенизационными и илососными машинами. Из их названия «комбинированные каналопромывочные машины» понятно, что данные машины сочетают в себе и заменяют сразу две машины: илососную и каналопромывочную, что позволяет покупателям снизить расходы как на покупку коммунальной техники, так и эксплуатационные расходы (топливо, запасные части, зарплата водителям и операторам машин, налоговые платежи и т. д.), а также сократить время обслуживания одного коммунального объекта. Комбинированные каналопромывочные машины по сравнению с илососными дополнительно комплектуются:

• технологическим утепленным и обогреваемым отсеком между кабиной и вакуумной цистерной, где расположены вакуумный насос, водяной насос высокого давления, катушка с гидравлическим рукавом, гидросистема, основные органы управления автоцистерной;
• катушкой с гидравлическим рукавом высокого давления длиной 100 м и различными по функциональности насадками для размыва засоров в подземных канализационных трубопроводах;
• более мощным насосом высокого давления, позволяющим не только обмыть внутреннюю часть цистерны и стенки канализационных колодцев, но и подать воду под высоким давлением в рукав для размыва трубопроводов;
• увеличенными по объему баками под чистую воду, достаточными для промывки засоров трубопроводов;
• системой дистанционного управления подъема/ опускания цистерны, заднего дна, вакуумного насоса, водяного насоса высокого давления, стрелой-манипулятором, гидравлической катушкой для размотки/ смотки рукава высокого давления.

В зависимости от грузоподъемности и монтажной длины рамы шасси на илососные и комбинированные каналопромывочные машины устанавливаются самосвальные вакуумные цистерны емкостью от 6 до 10 м³ с гидравлическим подъ­емом и открыванием заднего дна, а емкость цистерн на простых вакуумных машинах может достигать 20 м³. Все цистерны изготавливаются из низколегированной стали марки 09Г2С толщиной от 4 до 6 мм. В планах завода освоить производство вакуумных цистерн из нержавеющей стали, составив конкуренцию иностранным производителям.

Баки для чистой воды, используемой для промывки канализационных труб на илососных и комбинированных каналопромывочных машинах, могут иметь емкость от 1 до 6 м³ и изготавливаются из нержавеющей или черной стали.

В зависимости от требований покупателей коммунальная техника комплектуется разными моделями вакуумных насосов, различающихся глубиной всасывания воды и иловых отложений, и разными моделями насосов высокого давления для размыва засоров в трубопроводах. Илососные и комбинированные каналопромывочные машины комплектуются вакуумными насосами известных во всем мире итальянских производителей Jurop и MORO, насосами высокого давления HPP и Udor. На простые вакуумные ассенизационные машины устанавливаются итальянские насосы, а также насосы российского производства.

Тенденция последних лет в каналопромывочной технике – выпуск небольших машин, способных передвигаться по узким городским улицам.

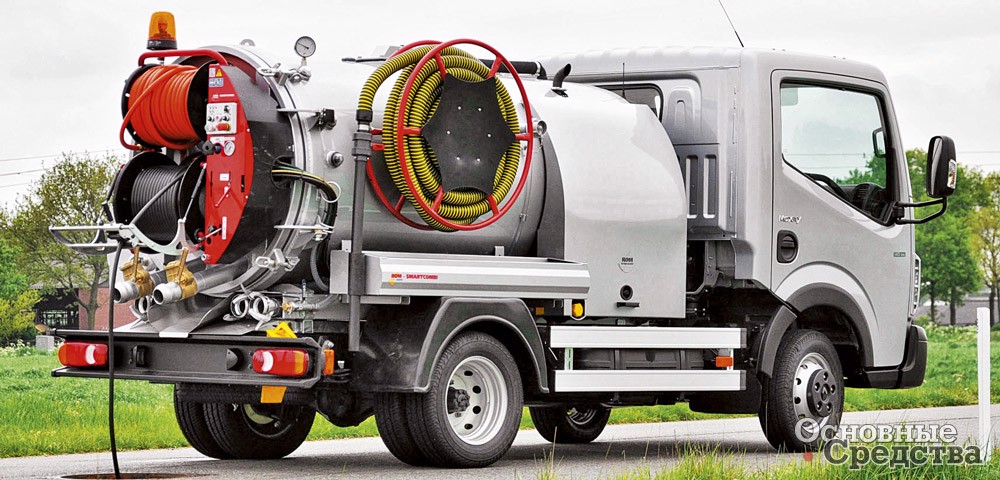

К такому малому классу комбинированных машин относится продукция румынской компании TITAN TECHNIK AG. В гамме выпускаемой техники имеется особо компактная серия SmartCombi с каналопромывочным оборудованием. Несмотря на свою компактность эта модель оснащена насосом высокого давления Speck с максимальной производительностью 75 л/мин. Навесное оборудование монтируется на шасси полной массой от 3,5 до 4,6 т, конструкция прочная и благодаря малым габаритам незаменима при работах в центре города и зонах парковки и стоянки автомобилей. Техника используется при обслуживании городских коммуникаций с трубами диаметром до 600 мм и незаменима при откачивании воды из затопленных подвалов. Для управления этой комбинированной машиной длиной всего 2,75, шириной 1,3 и высотой 1,35 м достаточно обычного водительского удостоверения категории B.

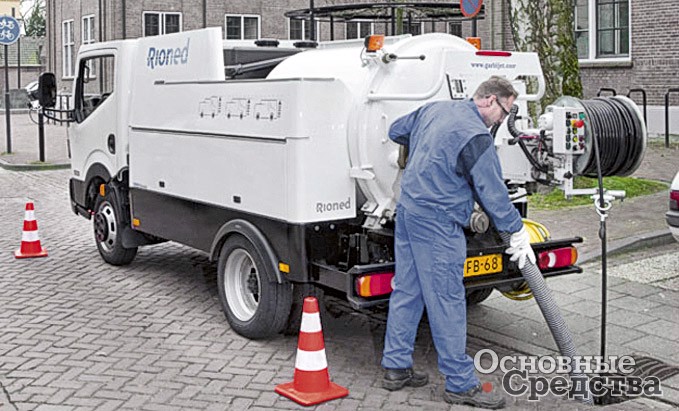

Еще один представитель типично городской каналопромывочной техники – илосос CityCom нидерландской компании Rioned – отличное сочетание высокой мощности всасывания при компактных размерах. Оборудование смонтировано на шасси Nissan Cabstar. Шасси Nissan было выбрано заводом из-за его приемлемой стоимости, хорошей проходимости и отличной маневренности в условиях узких улиц. Благодаря небольшим габаритам илосос может проехать по таким улицам, где проезд громоздких каналопромывочных машин других фирм просто невозможен. Надстройка CityCom отличается малым весом, что позволяет загружать больше отходов. Удобство в эксплуатации обеспечивает и большой поворотный барабан с углом отклонения 180°. К заказу доступны несколько конфигураций модели, различные по величине давления и мощности потока.

А что у соседей? Учитывая востребованность каналопромывочной техники, подобные машины разрабатывают и за границами России.

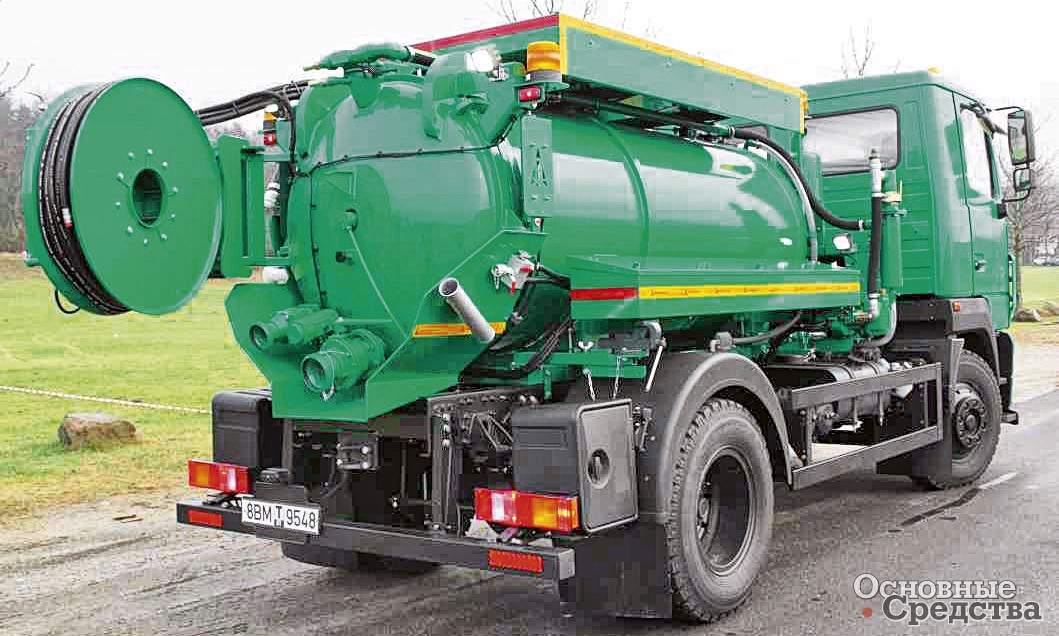

Например, в Беларуси не так давно появилась комбинированная каналопромывочная машина с индексом 4926W2-L30. Она способна промывать и очищать ливневые и хозяйственно-бытовые канализационные колодцы диаметром до метра. Универсальная техника – совместная разработка ОАО «МАЗ» и датской компании J.Hvidtved Larsen A/S. Белорусская модель взяла от «родителей» самое лучшее – проверенное временем «мазовское» шасси и надежное навесное оборудование из Дании с цистерной объемом 4 м³. Для промывки используется насос высокого давления, который направляет в канализацию струю воды под давлением до 160 атм. Благодаря наличию подвижной перегородки в цистерне пространство внутри нее разделяется на два отсека. По мере расхода воды гидравлический поршень смещается к задней крышке, освобождая место для осадков из канализации. Машина может работать и в мороз, и в жару – вакуумные краны не замерзают за счет теплоизоляции и электроподогрева, а перегреться на дает система охлаждения. Сердце машины – двигатель от Cummins экологического класса Euro 4. Промывка сети осуществляется с расходом до 127 л/мин.

Как видим, российский рынок каналопромывочных машин представлен как импортной, так и отечественной техникой, и если раньше большинство производителей делало ставку на выпуск машин среднего и большого класса, то в течение последних лет пользователю поставляется больше компактных машин, способных быстро передвигаться по узким городским улицам и оперативно устранять засоры. Список лидеров на протяжении нескольких лет практически не меняется, но на пятки им наступает сразу несколько заводов-производителей каналопромывочной техники, предлагая достойные машины собственной разработки.

От засоров канализационных сетей никуда не деться, проблема эта была, есть и будет. И если есть надежда, что рано или поздно люди научатся не выбрасывать мусор в трубы канализации, то с таянием снега, проливными дождями или разливом рек ничего не поделать. Это наносит большой материальный ущерб в виде подтопленных дорог, жилых и коммерческих зданий, а значит, для каналопромывочной техники всегда будет работа.

Применение узкоспециализированных машин – настоящих санитаров населенных пунктов – лучший метод для восстановления пропускной способности самотечных трубопроводов. К тому же такой метод очистки исключает риск повреждения труб за счет отсутствия необходимости механического воздействия, плюс нет надобности в использовании химических очищающих веществ, что делает процедуру очистки экологичной и безопасной.
