Оборудование и методы прогрева мерзлых грунтов при производстве земляных работ

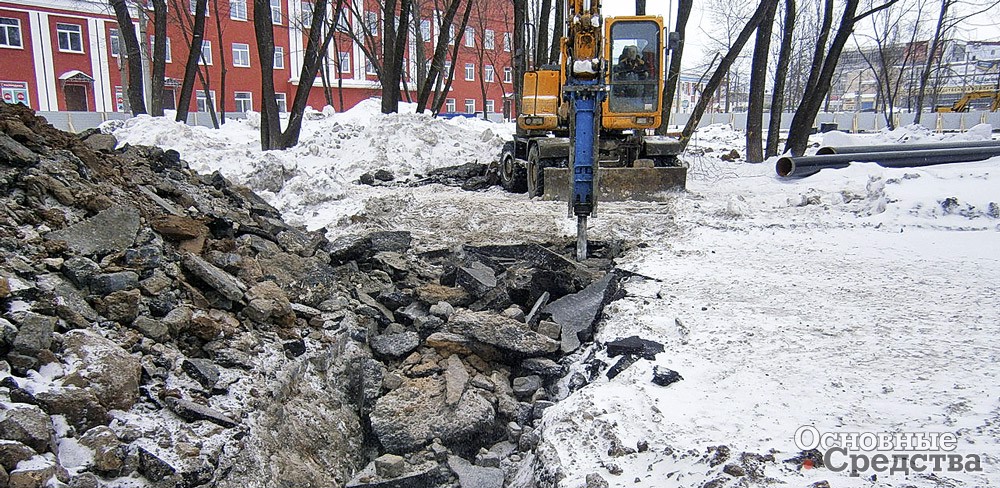

Как известно, в зимнее время грунт порой промерзает так, что его не берет даже экскаватор и гидромолот. К тому же в населенных пунктах в грунте находятся подземные коммуникации, которые могут быть повреждены при ударных воздействиях на грунт. Поэтому мерзлый грунт должен быть предварительно отогрет. Существует ряд способов прогрева мерзлого грунта. Каждый из них имеет свои достоинства и недостатки.
Способы оттаивания мерзлого грунта классифицируются по направлению подачи тепла в грунт и виду используемого теплоносителя.
Оттаивание сверху вниз. Этот способ наименее эффективный, так как источник тепла в этом случае размещается в зоне холодного воздуха, что вызывает большие потери тепла. В то же время его достаточно легко и просто осуществить, он требует минимальных подготовительных работ, в связи с чем часто применяется на практике.
Оттаивание снизу вверх предполагает бурение скважин, в которые опускаются источники тепла. Расход энергии в этом случае минимальный, т. к. благодаря слою грунта потерь тепла практически нет. Некоторые специалисты даже считают, что не требуется утеплять сверху обрабатываемую площадь слоем опилок и т. п. материалов. Главный недостаток этого способа – трудоемкие подготовительные операции, это ограничивает область его применения.
Оттаивание по радиальному направлению. В этом случае тепло распространяется в грунте перпендикулярно от вертикально погруженных в грунт источников энергии. Этот способ по экономическим показателям занимает промежуточное положение между двумя ранее описанными, а для осуществления также требует значительных подготовительных работ.
Независимо от принятого способа отогреваемая поверхность предварительно очищается от снега, льда и верхних покровов основания (асфальт, бетон).
Термоэлектрические маты
Маты термоэлектрические (термоматы) – это инфракрасные нагреватели, многофункциональное и экологичное вспомогательное строительное оборудование, они позволяют эффективно прогревать грунт и застывающий бетон при небольшом потреблении энергии, поддерживают заданную температуру в автоматическом режиме, а некоторые модели могут использоваться для растапливания снега и льда. В конструкцию термоматов входят греющая пленка, излучающая тепло в инфракрасном диапазоне, с теплоизоляцией, представляющая собой многослойный «сэндвич» из полипропилена или пенополиэтилена толщиной 6–10 мм, ограничители для поддержания постоянной температуры и грязеводонепроницаемая ПВХ-оболочка с герметично запаянными швами, устойчивая к неблагоприятным атмосферным воздействиям. Выпускаются в виде прямоугольных полотнищ различной площади и рулонов значительной длины.
Возможности термоматов. Многие западные и отечественные специалисты считают, что прогрев грунта термоэлектрическими и термоизоляционными матами – оптимальная технология для оттаивания больших площадей мерзлого грунта и льда. Они могут работать от однофазных источников электроэнергии с напряжением 220 В. Работают лучше, чем солнце в весенний день, – 24 часа 7 дней в неделю. Способны нагревать грунт до температур на 50–80 °С выше температуры окружающего воздуха и прогревают сильно промерзший грунт на глубину до 450–800 мм за 20–72 часа работы в зависимости от температуры воздуха и свойств грунта. Снег и лед превращаются в воду, которая впитывается в грунт и размораживает нижележащие слои грунта. Они способны разморозить замерзшие канализационные трубы на глубине до 2,5 м. Допустимая температура работы термоматов может составлять до –35 °С. Удельная мощность, излучаемая термоматами, может достигать нескольких сот ватт на 1 м2. За счет проникающих свойств и направленного действия инфракрасного излучения, а также контактной передачи тепла от поверхности термомата прогрев грунта происходит с высокой эффективностью одновременно сразу на всю глубину промерзания.
Компания «Тепловые системы» (г. Москва), входящая в ГК «AKKURAT», занимается разработкой, испытаниями и производством термоэлектрических матов ТЭМ для ускорения твердения бетона и для прогрева грунта. Кроме того, термоматы применяются и для выполнения других задач, например, обогрева емкостей, прогрева каменной кладки и т. д.
Термоэлектрические маты изготавливаются по собственному патенту с использованием качественной инфракрасной пленки Marpe Рower 305 повышенной мощности (400, 600 и 800 Вт/м2), которая производится южнокорейской компанией Green Industry Co. Напряжение питания 220 В/ 50 Гц. Допускается эксплуатация при температуре окружающей среды от –60 до +40 °С и относительной влажности до 100%.
Главное условие правильной эксплуатации термоматов – это плотное прилегание рабочей поверхности термомата к обогреваемому объекту (бетону или грунту). Время набора критической прочности (70%) для бетонной плиты толщиной 200 мм составляет порядка 12 ч; время прогрева замерзшего грунта – от 20 до 36 ч.
Результаты испытаний. В технической литературе приводятся описания испытаний одной из моделей термоматов размером 1,2х3,2 м и мощностью 800 Вт/м2. Эксперимент проводился в конце зимы, в период наибольшего промерзания грунта. Прогрев грунта термоматами происходил в автоматическом режиме при температуре воздуха –20 °С, начальной температуре грунта –18 °С, верхний слой грунта в 20 см состоял из смеси глины, песка и шлака, далее шла чистая глина. Участок был очищен от снега, поверхность максимально выровнена, на нее уложена полиэтиленовая пленка. Далее укладывались термоматы один вплотную к другому без перекрытия и подключались к электропитанию по «параллельной» схеме. В первые часы все выделенное тепло поглощалось грунтом, и термоматы работали не отключаясь, затем, с прогревом поверхности грунта до 70 °С, термоматы начинали отключаться, а когда температура термомата опускалась до 55–60 °С, он снова включался. На время прогрева влияют начальные условия (температура воздуха и грунта) и свойства грунта (теплопроводность, влажность). Испытания показали, что для прогрева данного грунта на глубину 600 мм необходимо от 20 до 32 ч.
Термоматы создают стабильный тепловой поток, что является необходимым условием качественного затвердевания бетона в зимнее и летнее время и исключает появление температурных трещин. Марочный бетон за 11 ч набирает прочность, которую он приобрел бы за 28 суток в естественных условиях. Высокая скорость схватывания бетона достигается за счет проникновения инфракрасных лучей в толщу бетонной массы.

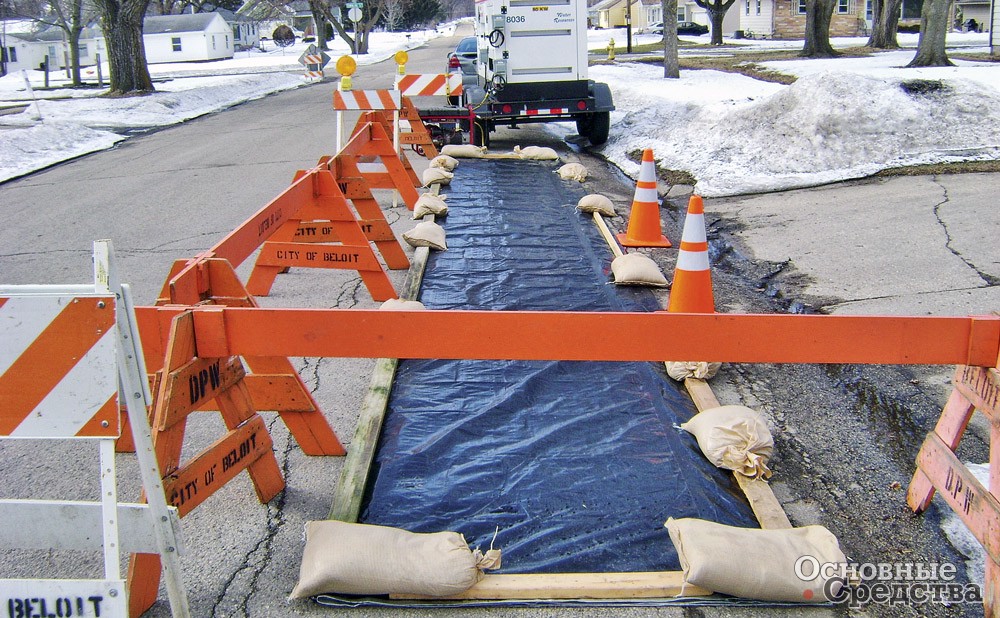

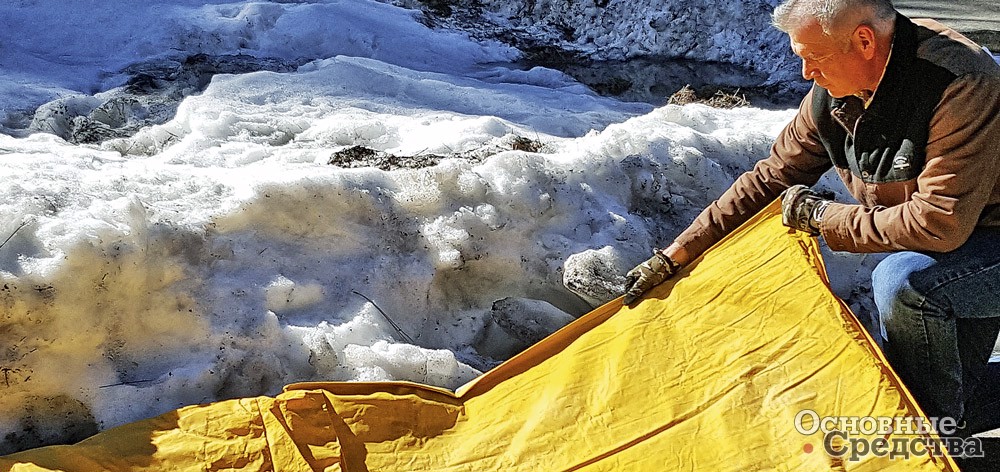

Применение. Маты раскатываются из рулонов, подключаются к источнику электроэнергии. Чтобы повысить эффективность их работы, сверху рекомендуется расстелить теплоизоляционные защитные маты, сохраняющие тепло и защищающие от ветра. Во избежание перегрева и прогара термомата необходимо обеспечить плотное прилегание термомата к прогреваемой поверхности. Не допускается размещение между матом и обогреваемым объектом каких-либо теплоизолирующих материалов, препятствующих передаче тепла к объекту.
ООО «Завод «УралСпецГрупп» (г. Миасс) предлагает термоматы со встроенными датчиками ограничения температуры для прогрева бетона и грунта мощностью 400 и 800 Вт/м2 соответственно. Термоматы могут состоять из нескольких независимых секций. Каждая секция имеет свой терморегулятор-ограничитель и поддерживает температуру нагрева в определенном диапазоне.
За счет равномерного распределения тепла на прогреваемой поверхности и автоматического контроля температуры значительно ускоряется рост прочности бетона. Сроки выдерживания бетона до набора марочной прочности составляют от 10 ч до 2 суток. Температура нагрева матов не выше +70 °С. Условия эксплуатации: температура окружающей среды от –40 до +40 °С, относительная влажность до 100%.
Преимущества термоматов. Оборудование не требует предварительной подготовки и полностью готово к работе; относительно невысокая стоимость; простота настройки и обслуживания; малый вес и удобство в эксплуатации, от работников не требуется специальных навыков; высокий КПД и низкое энергопотребление, например, 0,5 кВт.ч на 1 м2. Термоэлектроматы полностью безопасны. В каждом сегменте термомата есть термоограничитель, температура не поднимется выше заданной. Оборудование не загрязняет окружающую среду. По требованию заказчика термоматы могут производиться с индивидуальными параметрами мощности и размеров.
Недостатки термоматов. Необходимость обеспечения электропитания и постоянного контроля работы оборудования; отсутствие антивандальной защиты, относительная нестойкость к повреждениям.
Гидравлические станции для прогрева грунта
Если нужно прогреть грунт зимой на большой площади, например, под устройство бетонной подушки в 400 м2 и более, обычными способами – термоматами, инфракрасными излучателями, тепловыми пушками, навряд ли получится разогреть такую массу земли на такой площади. Скорее всего здесь будет эффективна технология прогрева земли с помощью парникового эффекта, который создается гидравлическими станциями. В настоящее время западные компании широко применяют технологию размораживания грунтов гидравлическими станциями в зимний период для проведения землеройных и бетонных работ. Компактные гидравлические станции для прогрева грунта появились на мировом рынке строительного оборудования около 15 лет назад.

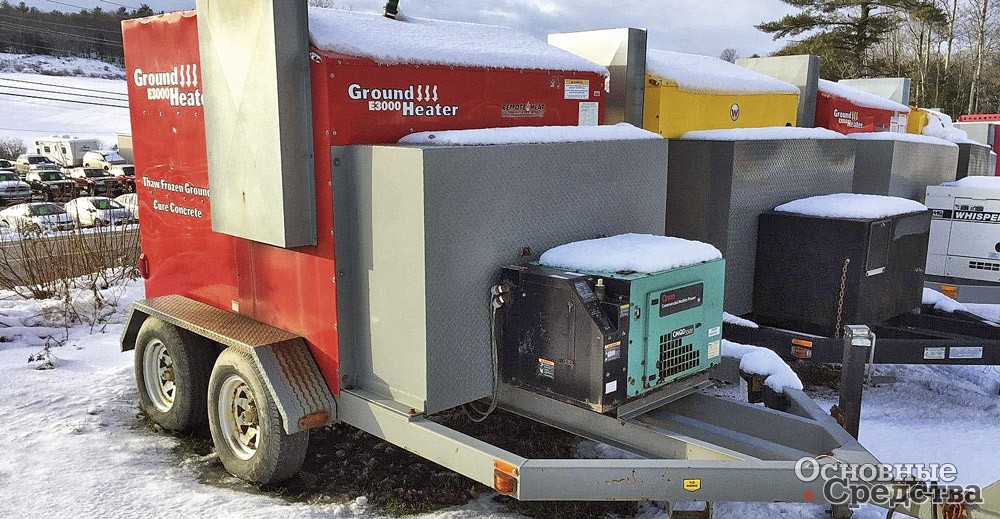

Конструкция и работа установки. Сама установка представляет собой мобильную мини-котельную. Прицеп, на котором размещается гидравлическая станция, устанавливается как можно ближе к участку, который должен прогреваться.
Прогреваемая поверхность расчищается от снега. Тщательная расчистка позволит сократить время оттаивания на 30%, сэкономит топливо, избавит от грязи и лишней талой воды, затрудняющей дальнейшее ведение работ. Включается котел, в котором нагревается теплоноситель. В качестве теплоносителя чаще всего используют воду, но на Западе в ходу и водно-гликолевая или пропилен-гликолевая смесь. Максимальная температура нагрева теплоносителя в современных установках (в зависимости от производителя) находится в пределах 75–90 °С. Цифровой термостат позволяет оператору просто регулировать температуру теплоносителя. Нагревательный котел оснащается горелкой, работающей на газе или дизельном топливе. Нагретый до заданной температуры теплоноситель поступает в термоизолированную емкость. Из емкости теплоноситель с помощью насоса нагнетается в нагревающие шланги.

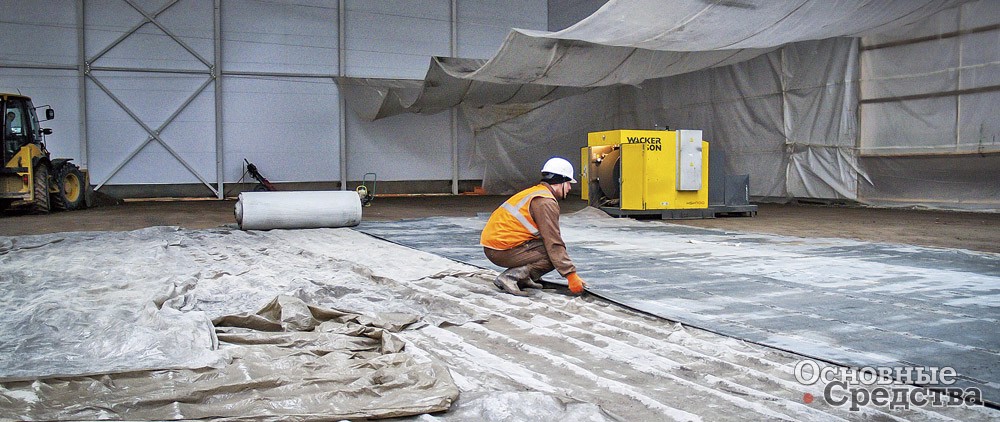

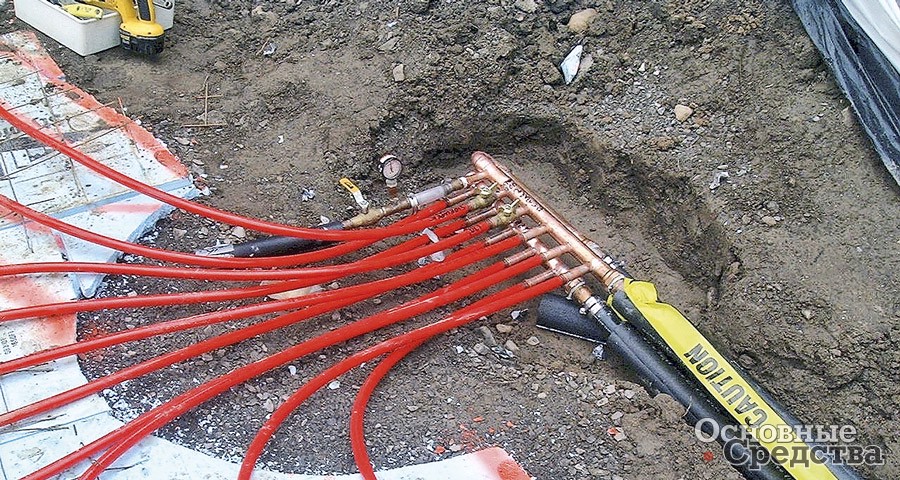

Нагревающие шланги разматываются из катушки. Рекомендуется укладывать их «змейкой» в 2–4 ряда в зависимости от того, какой интенсивности требуется прогрев. Чем меньше расстояние между витками (например, 450 мм), тем меньше времени потребуется на прогрев поверхности. В зависимости от межшлангового расстояния можно добиться нужной площади и скорости прогрева. Входы и выходы шлангов подсоединяются к распределительному коллектору станции так, чтобы теплоноситель циркулировал через них по замкнутому контуру. В принципе, шланги можно укладывать по произвольной схеме, по форме и рельефу прогреваемой поверхности тоже ограничений нет.

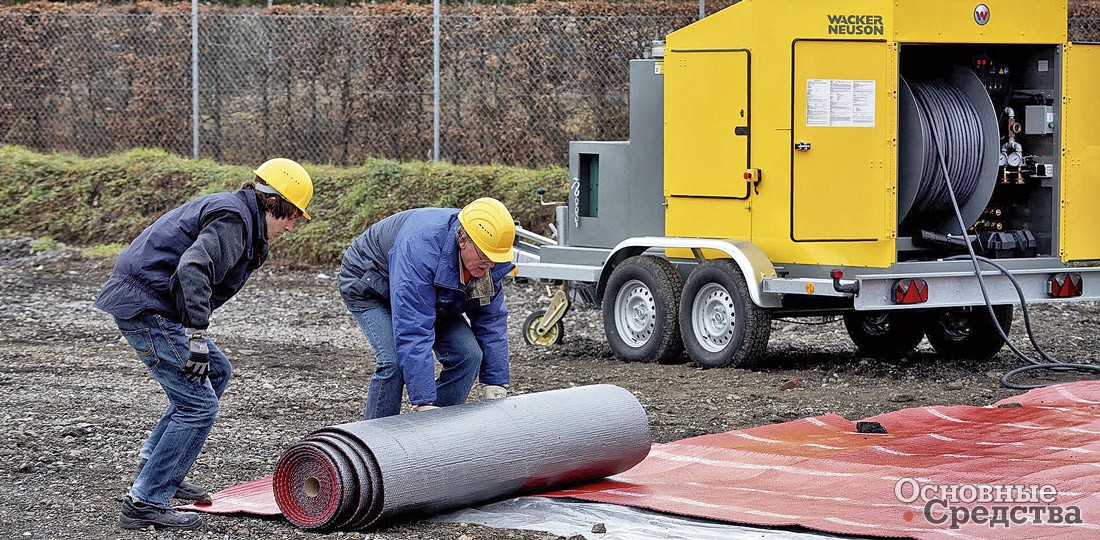

Шланги армированы синтетическим волокном и обладают исключительной гибкостью и прочностью на разрыв. Исправность и готовность оборудования к работе контролируется встроенными датчиками. Шланги и прогреваемый участок обязательно закрываются паронепроницаемой или полиэтиленовой пленкой внахлест (особенно важно при работе с бетоном) и теплоизолирующими матами (утеплителем), чтобы создать «парниковый эффект» и уменьшить потери тепла в окружающий воздух. Чем тщательнее будет изолирована прогреваемая поверхность, тем меньше потребуется времени, чтобы прогреть грунт. Пленка не позволит нагретой воде испариться. Талая вода растопит лед в нижних слоях грунта.
Время подготовки к прогреву занимает всего лишь около 30 минут. Открывается кран – и нагрев пошел! В гидравлических станциях некоторых производителей есть возможность при необходимости увеличить в несколько раз номинальную площадь прогрева грунта за счет подключения дополнительного насоса и дополнительных шлангов. Прогрев мерзлого грунта осуществляется в относительно короткие сроки – 20–30 ч, но при необходимости возможна непрерывная эксплуатация таких установок и до 60–130 ч. Такая установка имеет к.п.д. до 94%, то есть практически все тепло, вырабатываемое установкой, идет на прогрев грунта. Средняя скорость размораживания грунта подобным методом составляет 300–600 мм в глубину в сутки. Однако при более плотной укладке нагревательных рукавов и тщательной теплоизоляции можно увеличить темп размораживания.

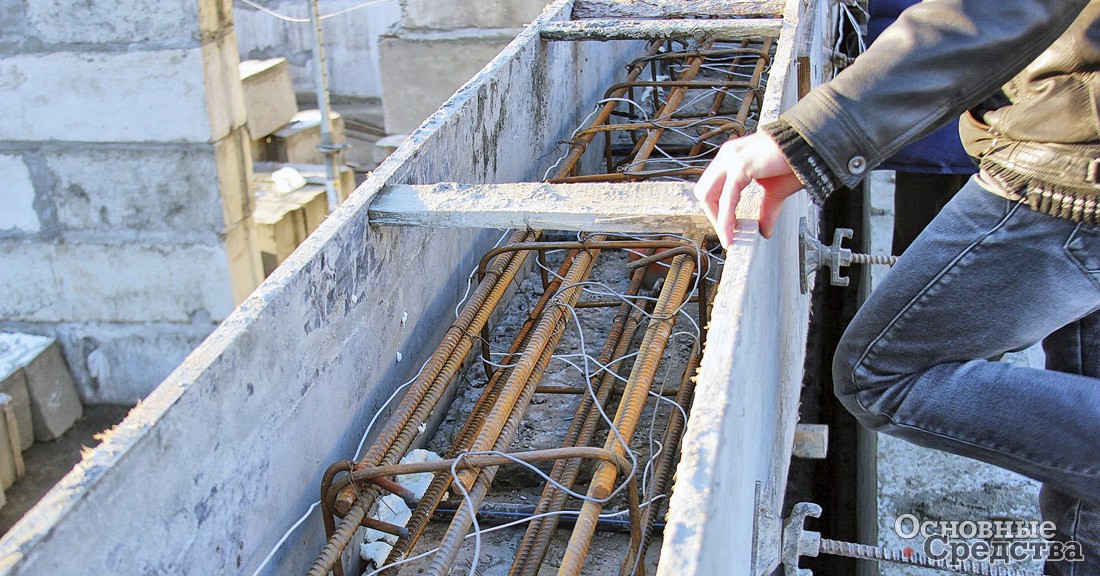

Прочие возможности применения. Вскоре после начала использования этой технологии выяснилось, что гидравлические станции также помогают ускорить процесс застывания бетона зимой, не давая влаге в бетоне превратиться в лед даже при температурах от –30 до –40 °С. Бетону для застывания требуется тепло: чем теплее будет бетон, тем скорее он отвердеет, оптимальная температура для застывания от +20 до +25 °С. В сильный мороз бетон будет твердеть очень долго и потеряет качество. Кроме того, прогревающие гидравлические станции можно использовать для обогрева теплиц и цветников, отопления помещений, предотвращения обледенения футбольных полей и т. д.
В России для работы на больших площадках широкое применение находят гидравлические установки для отогрева грунта Wacker Neuson E350 и E700, HSH 700 G. Установки сертифицированы в России и не требуют специальных допусков для оператора.

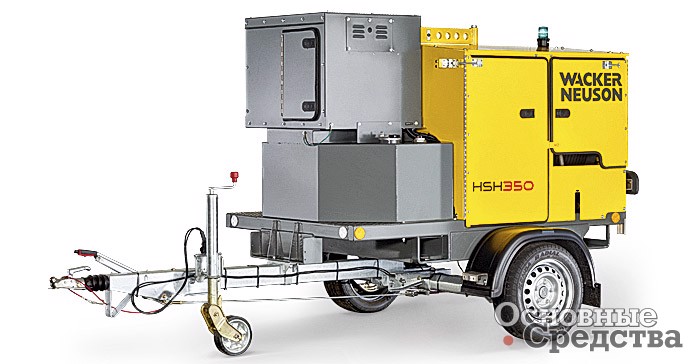

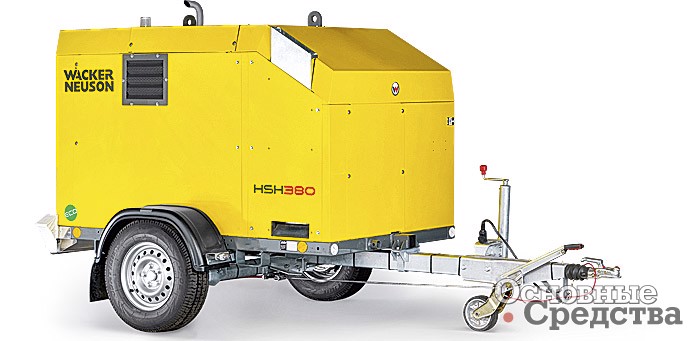

Гидравлическая станция для прогрева поверхности Wacker Neuson HSH 350 имеет массу (с топливом) 1500 кг. Производительность нагревателя (брутто) 30 кВт. При идеальных условиях к.п.д. может достигать 94%. Длина шланга – 350–700 м.
Установка серии HSH может размораживать замерзшую почву, а также проводить обработку бетона даже при отрицательных температурах. Возможность непрерывной эксплуатации – до 63 ч. При использовании дополнительного оборудования можно обеспечить оттаивание почвы площадью до 300 м2 и прогреть до 612 м2 бетона. Устройство HSH смонтировано на прицепе.
Преимущества и недостатки. Преимуществами данной технологии перед другими методами являются: возможность отогревать значительные площади грунта; простота в эксплуатации, обслуживании и хранении оборудования; использование оборудования не требует специфических знаний, навыков и длительного обучения персонала; автономность, мобильность и многофункциональность оборудования; стабильность результатов при производстве работ; минимальные трудовые и материальные затраты на подготовку прогреваемой поверхности; экологичность и безопасность – нет опасности поражения электрическим током и горячим теплоносителем, не создает магнитных полей, прогревающие шланги полностью герметичны.
К недостаткам можно отнести высокую стоимость оборудования (2–3 млн руб.), необходимость постоянного присутствия оператора при производстве работ.
Если гидравлическая станция требуется для разового применения или не часто, можно взять ее в аренду. Благодаря указанным выше преимуществам средства, затраченные на аренду, окупятся очень быстро. Обычно стоит компании один раз попробовать использовать подобную гидравлическую станцию, как она становится приверженцем технологии гидравлического прогрева грунта.
Тепляк/ шатер и нагревательное оборудование
Далее представим несколько способов прогрева, для которых общим является наличие некоего строения над прогреваемым участком и источника тепла.

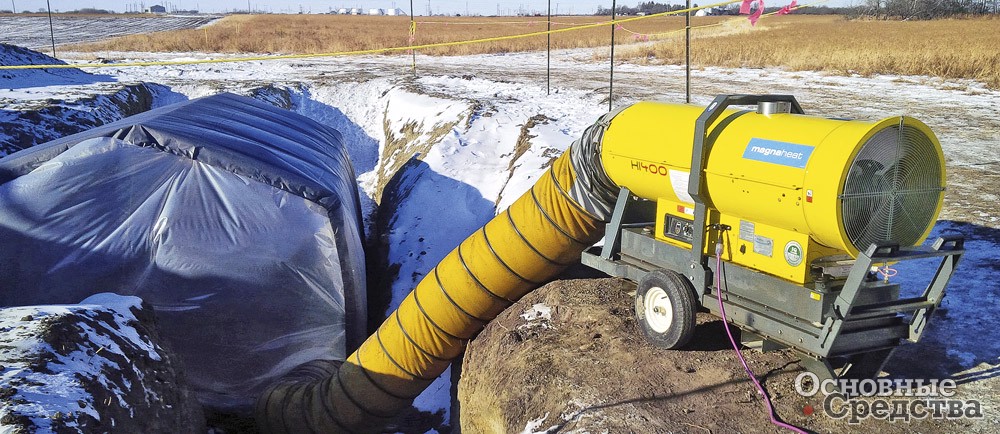

Прогрев горячим воздухом. Довольно простой и доступный метод прогрева грунта – с помощью горячего воздуха – позволяет размораживать грунт в самое холодное время. Предварительно с отогреваемого участка необходимо убрать снег. Над участком возводится временное строение – тепляк или шатер. Тепляк – временное каркасно-тентовое строительное укрытие для гидро- и теплоизоляции. Применяется при выполнении строительных работ. Внутри устанавливается дизельная, газовая или электрическая тепловая пушка, газовая горелка или печка. Воздух в тепляке/ шатре может нагреваться до 50–65 °C. Стены и крышу тепляка/ шатра можно накрыть имеющимися теплоизолирующими материалами или даже лапником из леса.

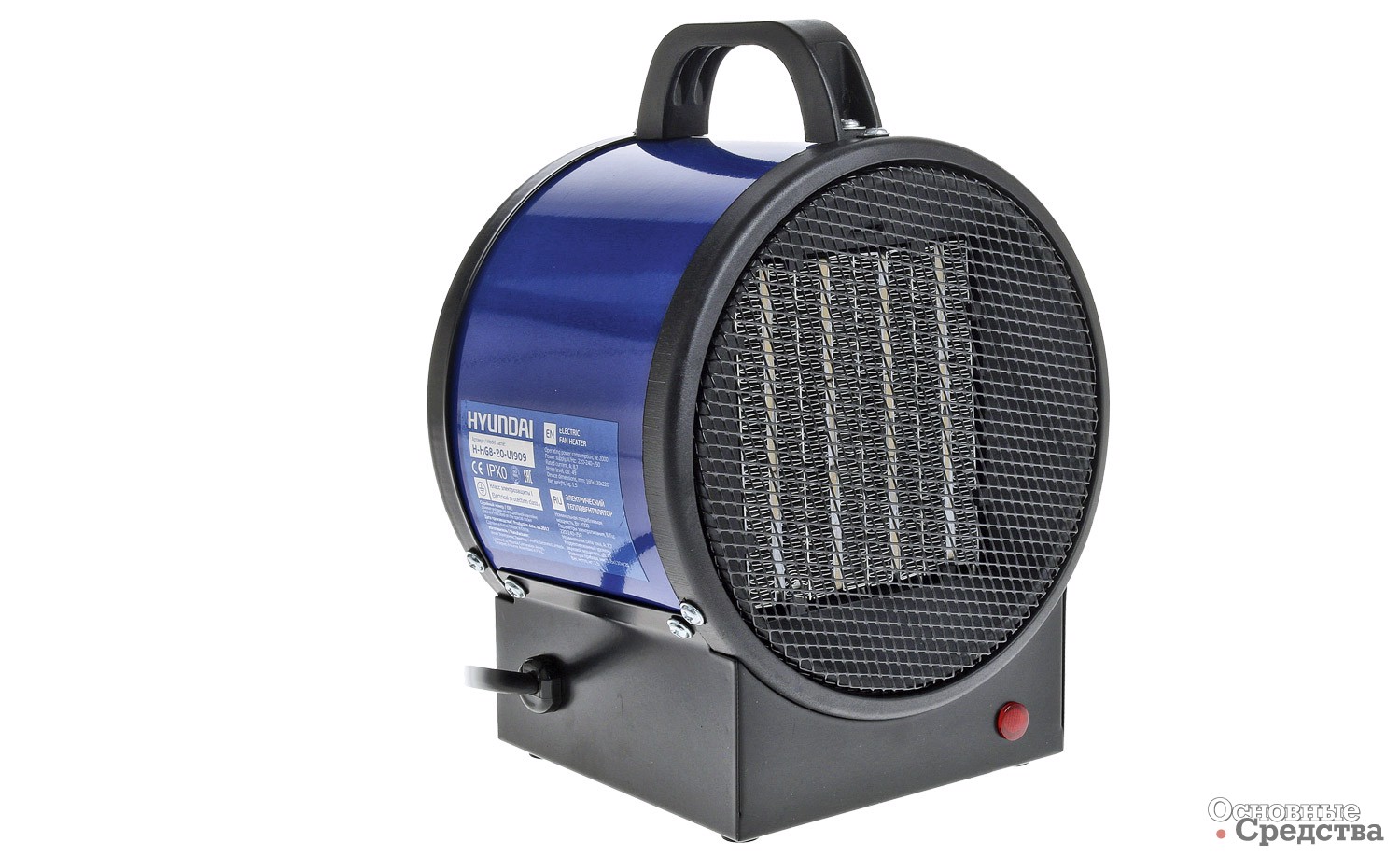

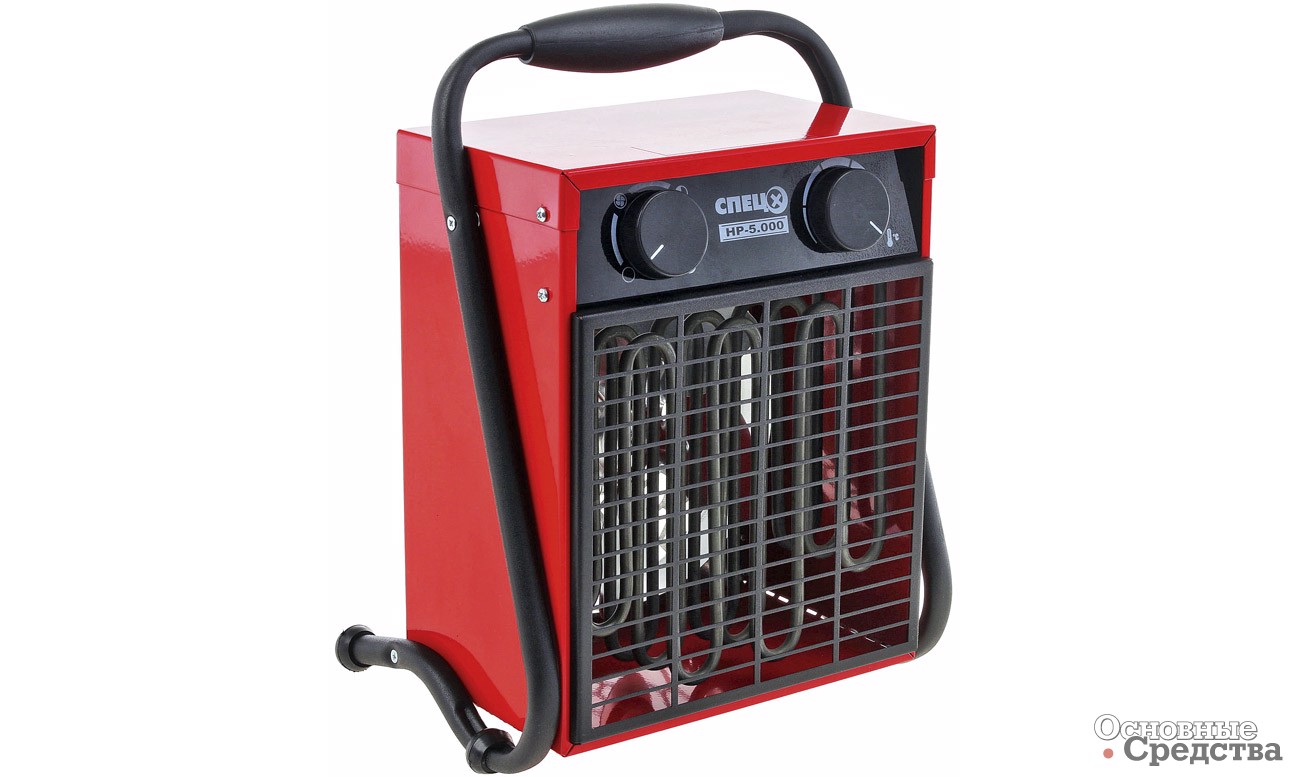

В нашей стране выпускаются тепловые пушки под брендом Hyundai. Например, тепловая пушка Hyundai H-HG7-50-UI712 с нагревательным элементом ТЭН мощностью 4,5 кВт. Агрегат имеет режимы работы: вентиляция, интенсивный и экономичный обогрев. Температура воздуха на выходе по сравнению со входом увеличивается на 32 °С. Производительность – 420 м3/ч воздуха. Продолжительность работы/ пауза – 22/ 2 ч. Есть датчик защиты от перегрева.
Преимущества. Соорудить такое временное помещение или развернуть такую установку намного проще и требуется меньше трудозатрат, чем на оборудование для прогрева грунта других типов. Одновременно с размораживанием эта установка подсушивает грунт, и его становится легче копать. Западные производители такого оборудования утверждают, что их установки прогревают и высушивают грунт быстрее в два раза, чем при использовании гидравлических станций со шлангами, по которым циркулирует горячий теплоноситель.
Недостаток. Слабая теплоизоляция, отсюда большие потери тепла, воздушные тепловые пушки передают грунту всего около 15% тепловой энергии.

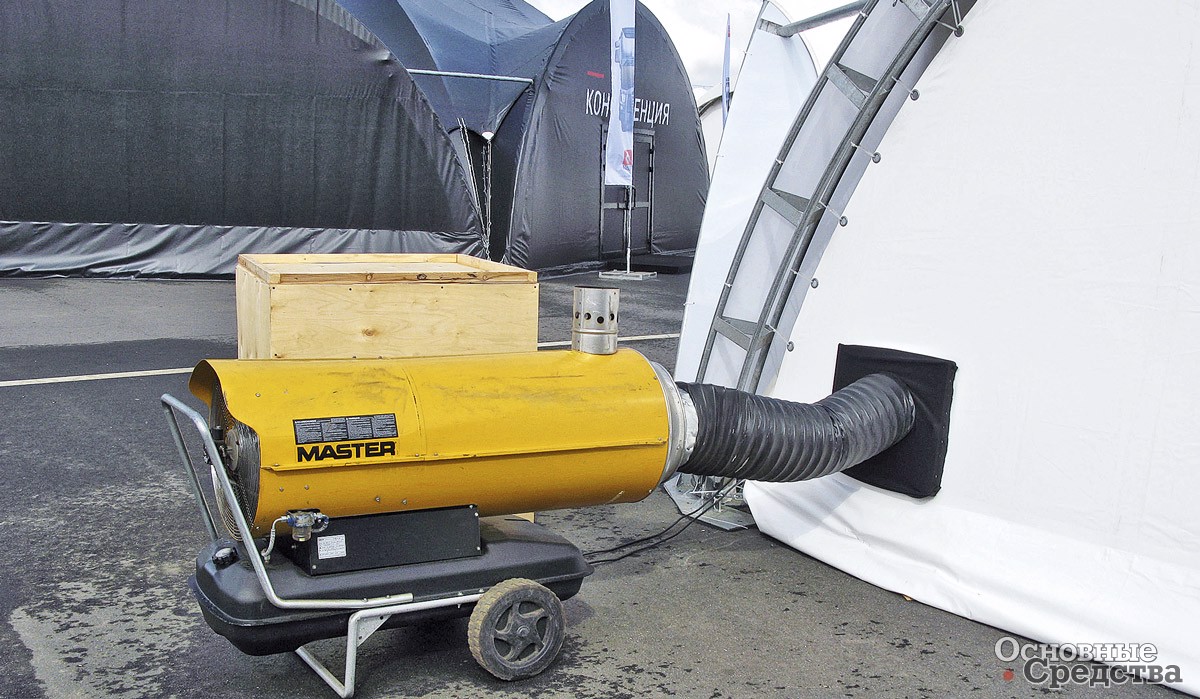

Итальянская компания Master Climate Solutions (входит в Dantherm Group) выпускает на заводе в Италии нагреватели воздуха под брендом MASTER. Дизельные тепловые пушки с прямым и непрямым нагревом, а также газовые и электрические тепловые пушки. Некоторые из пушек с дизельным нагревом оборудуются специальным гнездовым термостатом ТН-1, который устанавливается непосредственно на изделии, или с термостатом ТН-2, который подключается с помощью кабеля. Агрегаты способны непрерывно работать длительное время практически со 100%-ным к.п.д.
Например, дизельная тепловая пушка прямого нагрева MASTER B 150 CED мощностью 44 кВт развивает поток воздуха 900 м3/ч, расход топлива 3,7 кг/ч, температура воздуха на выходе 300 °С, масса установки 30,3 кг. Работает без дозаправки в течение 13 ч. Оснащена устройством автоматического управления горением с фотоэлементом и системой безопасности горелки и нагревателя. Внешний корпус нагревателя остается холодным.

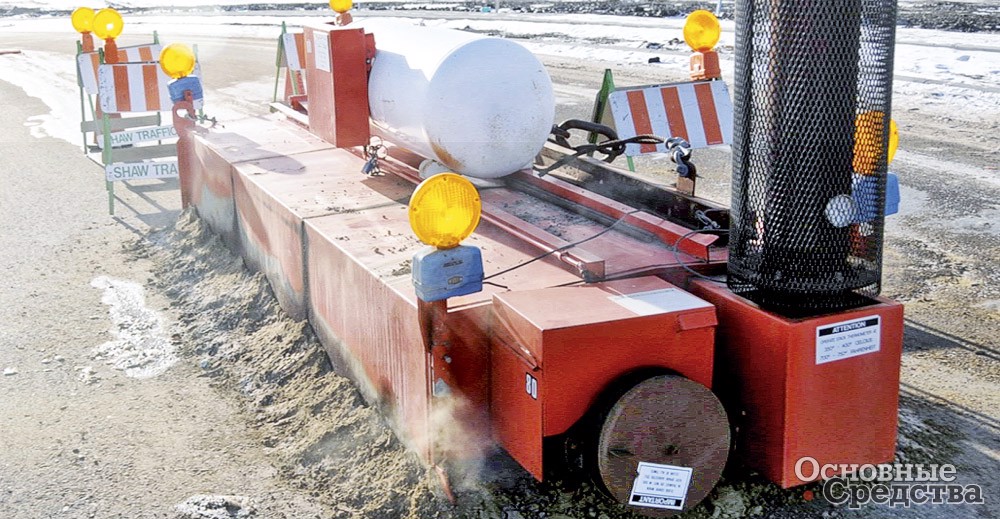

Открытое пламя. Использование для размораживания грунта открытого пламени, или «огневой способ», основан на оттаивании грунта путем сжигания твердого или жидкого топлива в агрегате, состоящем из галереи металлических коробов в форме полукруга или усеченных конусов.

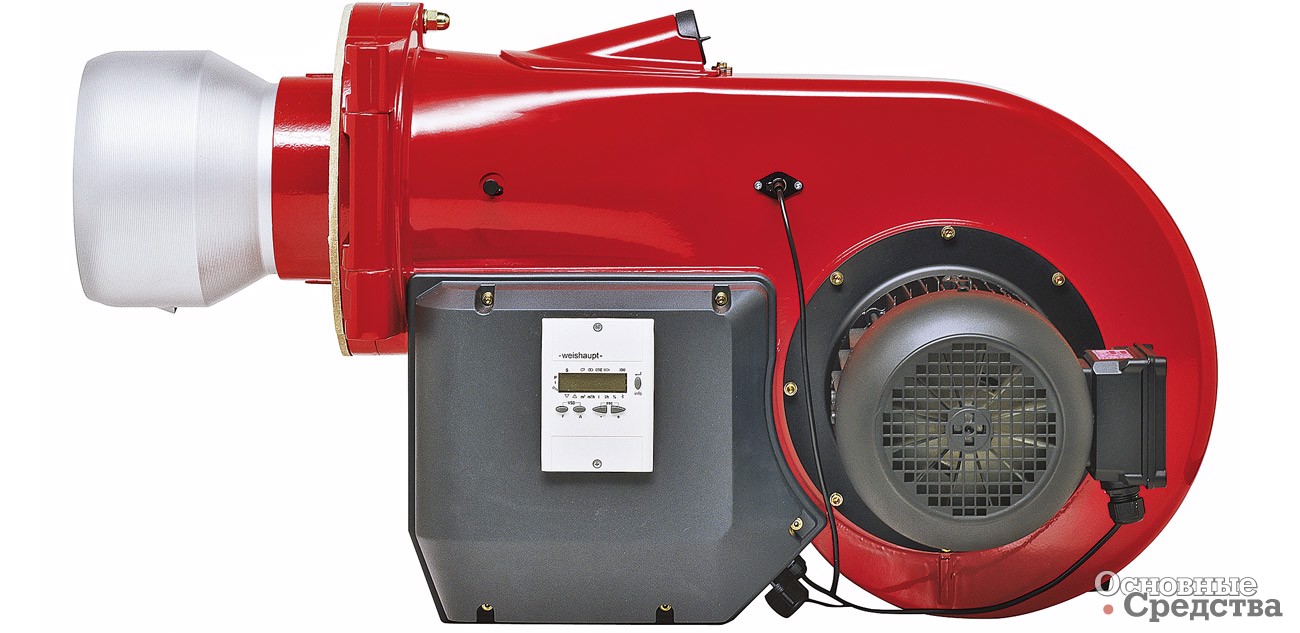

Короба могут изготавливаться из листовой стали толщиной 1,5–2,5 мм или из подручных материалов, например из разрезанных по длине металлических бочек. Первый из коробов выполняет роль камеры сгорания, в которой сжигают любое твердое или жидкое топливо. Например, в камере сгорания устанавливается газовая горелка (форсунка), соединенная шлангом с газовым баллоном. Газовая горелка, применяемая для этой цели, может представлять собой просто отрезок стальной трубки диаметром 18 мм со сплюснутым конусом. Вытяжная труба последнего короба обеспечивает тягу, благодаря которой продукты сгорания проходят вдоль галереи и прогревают расположенный под ней грунт. Для уменьшения тепловых потерь галерею утепляют талым грунтом слоем толщиной до 100 мм, шлаком или другими материалами.
При длине коробов 20–25 м установка за сутки дает возможность отогреть грунт на глубине 0,7–0,8 м. Специалисты приводят такие данные: расход дизтоплива на разогрев 1 м3 грунта составляет 4–5 кг. Подогрев пламенем рекомендуется проводить в течение 15–16 ч. Затем, после демонтажа коробов, полосу оттаявшего грунта засыпают опилками, чтобы оттаивание продолжалось вглубь за счет передачи аккумулированного в грунте тепла.
Недостатки данной технологии: громоздкое, неудобное для транспортировки оборудование; метод может применяться для выемки только относительно узких и неглубоких траншей, т. к. позволяет прогревать лишь участки небольшой площади. Прогрев такими горелками большого участка обойдется очень дорого. Процесс размораживания длится долго. Необходимо выполнять вспомогательные работы по обустройству (и разборке) конструкции. Необходимо постоянно контролировать процесс и соблюдение техники безопасности. Большие тепловые потери, малая эффективность использования топлива. Вредные выбросы от сжигаемого топлива, вследствие этого запрет на использование этого способа в городах

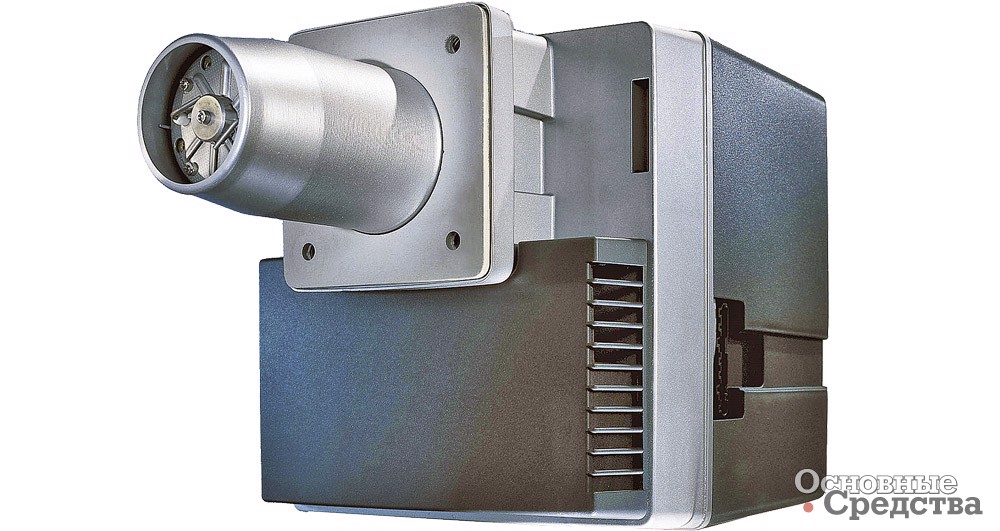

Преимущества. Их немного. Можно собрать такую «установку» из подручных материалов и отапливать отходами строительства – обрезками досок, горючим мусором. Преимуществами применения газа по сравнению с дизельными горелками являются меньшая цена и меньшее количество вредных выбросов и дыма.
В итоге данный метод не рекомендуется для прогрева грунта или растапливания снега, если имеются альтернативные варианты выбора.

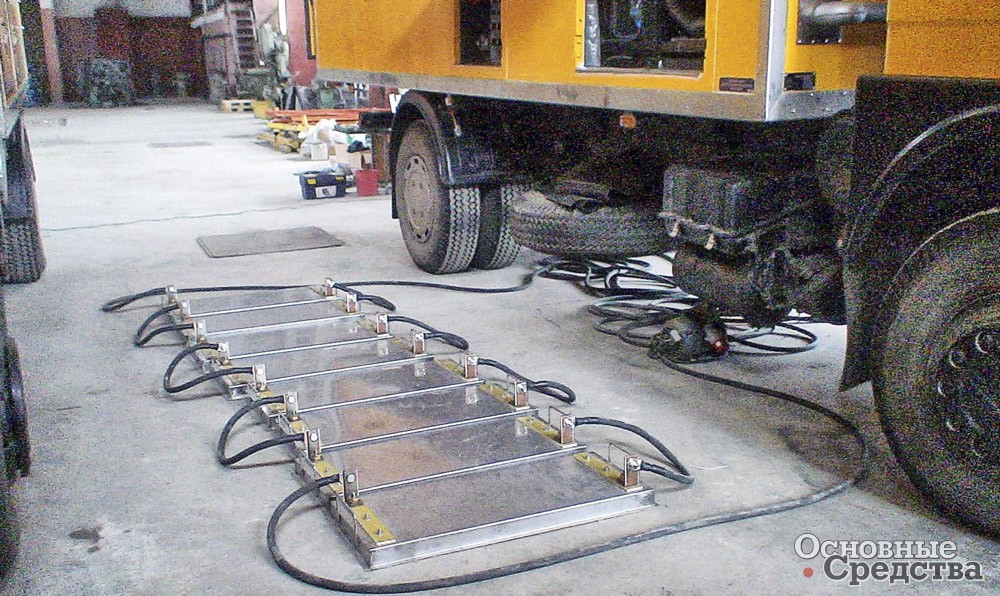

Отражательные печи. Как показал опыт, при ремонте коммунальных городских сетей наиболее удобным и быстрым является метод отогрева мерзлого грунта отражательными (рефлекторными) печами, которые подвешиваются изнутри к крыше тепляка – открытого снизу короба с утепленными стенками и крышей.
Отражательные печи имеют сверху рефлектор параболической формы из алюминиевого, дюралюминиевого или стального хромированного листа толщиной 1 мм. В фокусе параболы, который находится на расстоянии 60 мм от рефлектора, располагается источник тепловых лучей: электрическая спираль накаливания, водяная или паровая батарея. Рефлектор фокусирует тепловые лучи на нижележащем участке земли, за счет этого энергия расходуется более экономично, а оттаивание грунта происходит более интенсивно, чем при нагреве теплым воздухом. Сверху печь закрывается стальным кожухом, защищающим рефлектор от механических повреждений. Между кожухом и рефлектором имеется прослойка воздуха, улучшающая теплоизоляцию печи. Спираль накаливания изготавливается из нихромовой или фехралевой проволоки диаметром 3,5 мм, навитой спиралью на изолированную асбестом стальную трубу. Нихром (Ni-Cr и Ni-Cr-Fe) получил название от никеля («ни») и хрома («хром») в своем составе, а фехраль (Fe-Cr-Al) назван по первым буквам основных элементов («фе», «хр», «аль»). На современном рынке фехраль дешевле нихрома, как минимум, в 3–5 раз. Однако нихром способен выдержать большее количество циклов включения-выключения нагревательных элементов до их перегорания.
Применение тепляков и рефлекторов. При использовании рефлекторных печей необходимо обеспечить безопасные условия производства работ. Место отогрева должно быть ограждено, контактные зажимы для присоединения проводом закрыты, а спирали течи не должны касаться грунта.

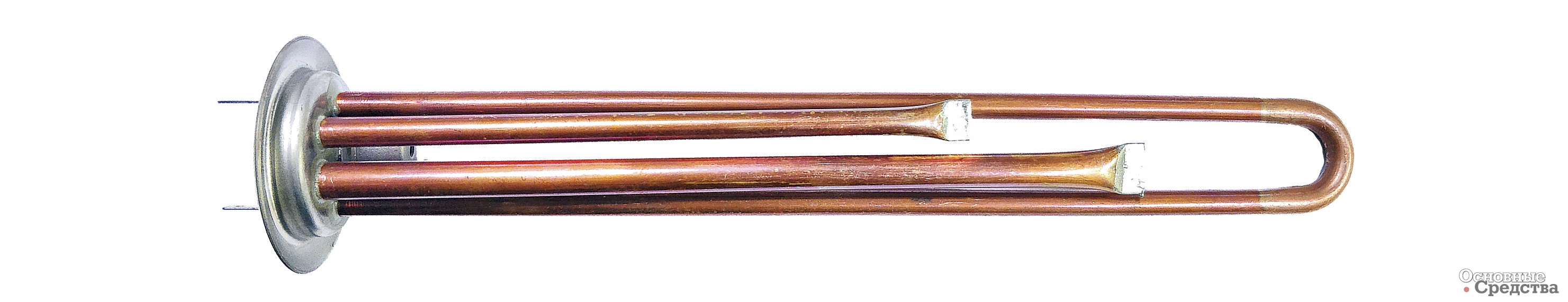

Тепляки и отражательные печи могут питаться от электросети напряжением 380 или 220 В. В случае, если питание ТЭНов производится от трехфазного источника электроэнергии, то нагревательные элементы соединяются группами по три штуки по схеме «звезда» или «треугольник» в зависимости от напряжения источника питания и напряжения, на которое рассчитаны ТЭНы («треугольник» – если ТЭНы рассчитаны на напряжение 380 В, «звезда» – если на 220 В). Для работы комплекса из трех установок необходим источник электроэнергии мощностью около 20 кВт/ч. Специалисты утверждают, что расход энергии на оттаивание 1 м3 грунта в течение времени 6–10 ч (в зависимости от его вида, влажности и температуры) находится в пределах 100–300 МДж или 50 кВт.ч, при этом внутри тепляка поддерживается температура 50–60 °С.
Недостатки данного способа: эффективная теплоизоляция печей невозможна из-за опасности их перегрева и выхода из строя, по этой причине у данных нагревательных приборов низкий к.п.д.; к тому же площадь размораживаемого участка невелика, а для питания оборудования необходим мощный источник электроэнергии; кроме того, при перегреве электрических контактов нагревательных элементов возникает высокая вероятность поражения электрическим током посторонних лиц; поэтому на время работы установки требуется ограждение и охрана участка. Вследствие названных неудобств и опасности эксплуатации некоторые компании отказываются от использования данного метода прогрева.
Обустройство паровых и водяных батарей еще сложнее, требуется паровой или водяной котел и т. д.
Преимущества. Быстрая и несложная доставка на место и подготовка к работе оборудования. Относительно малый по времени период оттаивания – до 10 ч.
