Техника для отсыпки обочин и уширения дорожного полотна
Итак, обочина – это боковая полоса дорожного полотна с каждой его стороны, расположенная между его бровкой и кромкой проезжей части. Основное ее предназначение – защита края дорожной одежды от разрушения, а также место размещения остановочных полос, место вынужденной остановки автомобиля в случае неисправности, место для установки барьерных ограждений, средств сигнализации и других средств, обеспечивающих безопасность движения. Обочина состоит из нескольких основных элементов по удалению от края асфальта: это краевая полоса, остановочная полоса и полоса прибровочная. Сами обочины могут быть необработанные – грунтовые и укрепленные – с применением асфальта или цементобетона, с использованием щебня, гравия, шлака или просто засеянные травой. Ширина, прочность, ровность и сцепные свойства дорожной обочины относятся к основным параметрам, характеристики которых определяют эксплуатационное состояние автомобильной дороги. Именно поэтому устройство обочин предусмотрено на дорогах всех категорий.
Устройство дорожной обочины осуществляется вслед за устройством дорожной одежды. Процесс устройства обочин включает устранение деформации земляного полотна по всей площади обочины, досыпку грунта до установленного проектом уровня, планировку и уплотнение грунта. Для всех этих операций применяется специальная техника – отсыпщики обочин или уширители дорожного полотна. Специально сконструированные машины за один проход формируют аккуратную, геометрически точно выстроенную обочину без необходимости дополнительного контроля за процессом укладки. На российском рынке присутствуют как самоходные модели уширителей на колесном ходу с передним приводом и рулевым управлением, так и навесные агрегаты, предназначенные для установки на фронтальный погрузчик, трактор, автогрейдер, экскаватор-погрузчик или асфальтоукладчик.
Участники рынка

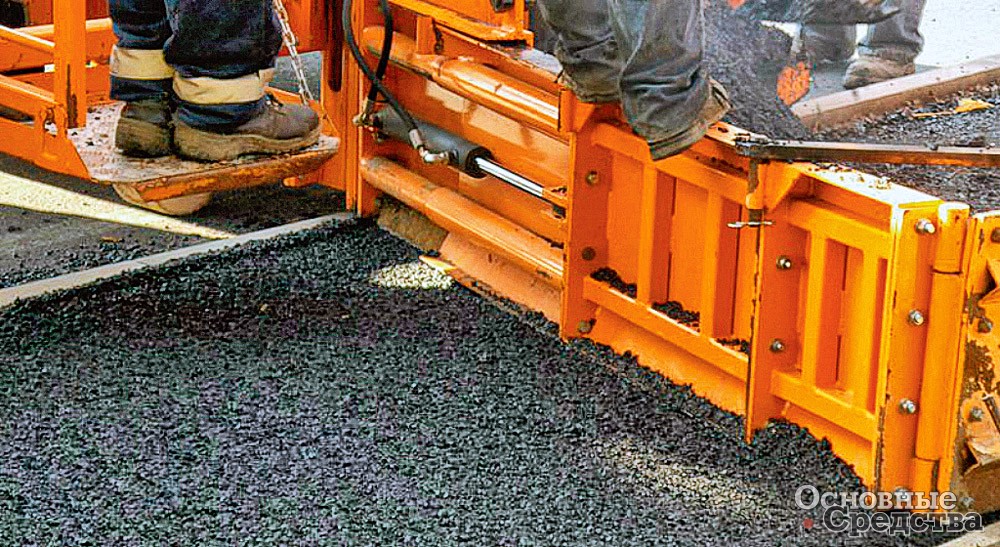

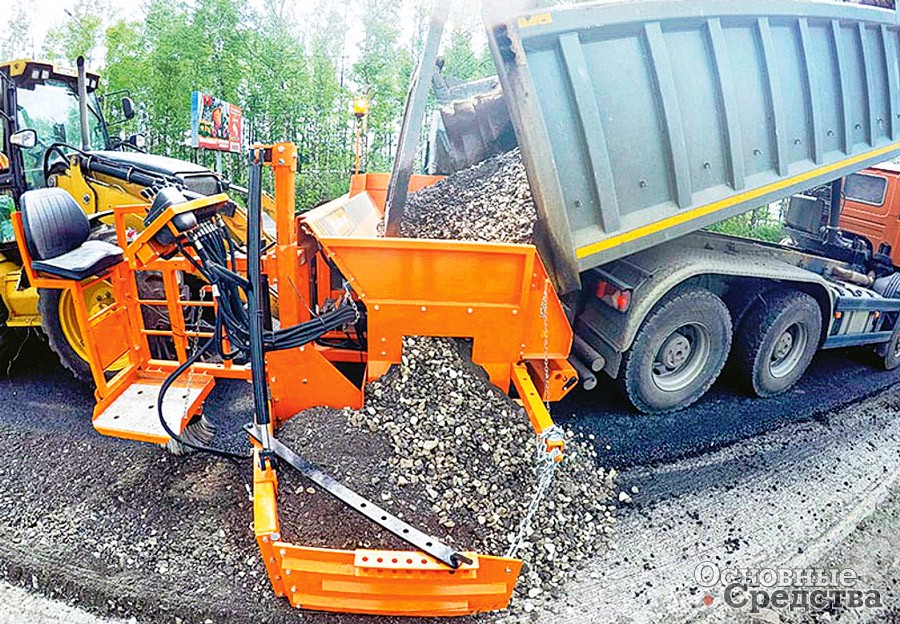

ООО «КОРРУС-Техникс» из Реутова – дилер австрийского завода STRASSMAYR – предлагает одну из популярных моделей отсыпщика – STRASSMAYR BF 290. Оборудование может устанавливаться на фронтальный погрузчик или на экскаватор-погрузчик и приспособлено для укладки сыпучих материалов и битумной массы. Машина для укладывания обочин BF 290 для передвижения использует привод погрузчика, а все рабочие элементы приводятся в действие автономным двигателем внутреннего сгорания HATZ Diesel мощностью 20 л.с. с воздушным охлаждением и гидравлическим насосом переменной производительности. Машина массой 2500 кг оснащена восемью ходовыми колесами с пластиковым покрытием. Передние ролики имеют телескопические крепления с плавным гидравлическим управлением и возможностью регулировки их выноса, подстраиваясь к заднему свесу находящегося впереди автомобиля, выполняющего засыпку. Отсыпщик BF 290 позволяет производить укладку шириной от 550 до 1130 мм, а при использовании дополнительных опционных модулей и до 2000 мм. Высота укладываемого слоя регулируется в диапазоне от –270 мм до +160 мм, угол насыпаемой обочины также можно регулировать на ±8°.
В базовой комплектации двухступенчатый отвал ломаной формы для придания формы обочине. Рабочее место оператора с удобным сиденьем оснащено многофункциональным гидрораспределителем, контроллером для плавного изменения скорости и панелью управления двигателем. Конструктивно предусмотрена возможность менять положение оператора в рабочем режиме оборудования и в режиме транспортировки для контроля над положением высыпного устройства и постоянным обзором места работы. Производительность STRASSMAYR BF 290 при укладке составляет до 300 т/ч.

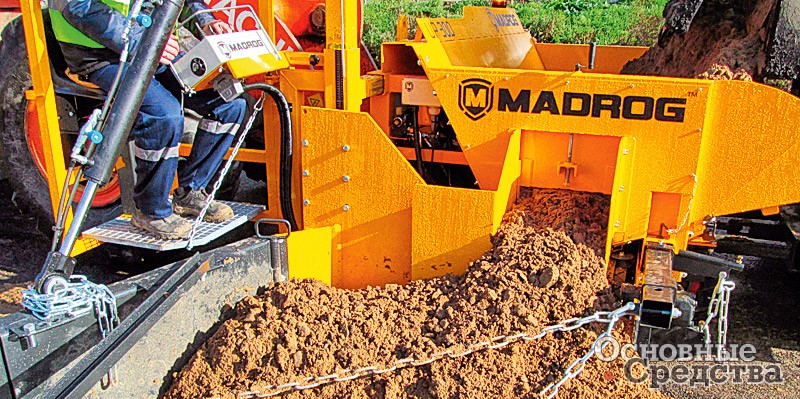

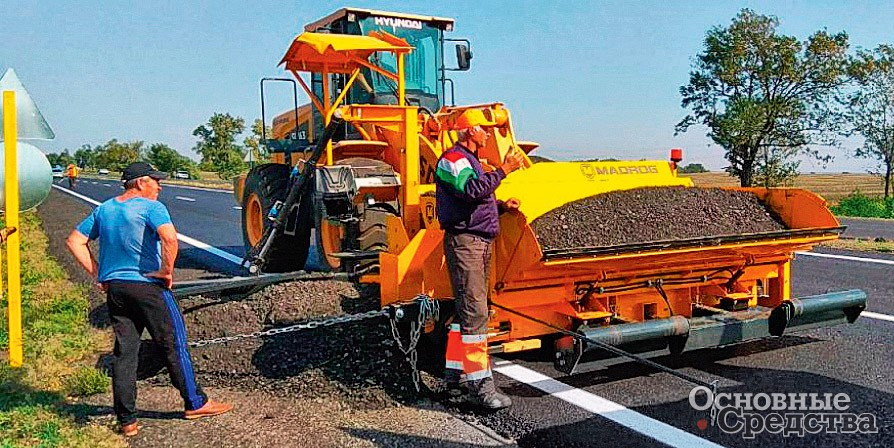

Польский производитель – машиностроительная компания MADROG через свое официальное представительство в России с 2005 г. предлагает машины для укладки обочин. Мод. MADROG up 300 предназначена для монтажа на фронтальный погрузчик и спроектирована специально для российского рынка. В конструкции учтен опыт работы оборудования в различных дорожных компаниях нашей страны. Этот укладчик обочин оснащен системой нивелирования, интегрированная электронная система идет в базовой комплектации и обеспечивает точное выполнение проектных значений поперечного уклона обочины. Изготовленная с использованием компонентов фирмы MOBA автоматическая система снижает по сравнению с ручным управлением влияние человеческого фактора на качество работы, позволяя добиться идеально ровного профиля обочины при любых условиях. Преимуществом данной модели можно назвать большой бункер емкостью 3 м3, а также возможность производить отсыпку обочин шириной до 3 м.
Плюсом будет и компьютерная система управления, благодаря которой оператор может сформировать правильный рельеф обочины, отрегулировать ширину обочины, высоту и другие параметры. Эргономичное сиденье водителя с идеальным круговым обзором оснащено защитным тентом, управление позволяет проводить отсыпку как в ручном, так и в автоматическом режиме. В основе конструкции укладчика – мощная пространственная рама, способная выдерживать существенные нагрузки, передний борт оборудован гидроподъемным устройством, а гидравлический роликовый буфер с функцией регулировки подстраивается для работы с различными моделями самосвалов.
Основные агрегаты и системы размещены удобно для свободного доступа при техническом обслуживании, для этого нет необходимости демонтировать оборудование с погрузчика. Для правильной развесовки трехцилиндровый дизель Kubota установлен в противоположной лемеху части. Для более эффективной подачи материала ленточный транспортер со стороны лемеха вынесен за пределы бункера на 300 мм. В списке дополнительного оборудования имеется жаропрочная конвейерная лента для работы с асфальтом до 200 °С, а также подметальная щетка с гидравлическим приводом, модуль для формирования продольных прикромочных водоотводных лотков из асфальтобетонных смесей и выглаживающая плита с вибратором. Наличие склада запасных частей в Смоленске и дилерская сеть, охватывающая Казань, Санкт-Петербург и Кемерово, позволяют заказчику быть уверенным в работе и сервисном обслуживании оборудования в гарантийный и послегарантийный периоды.

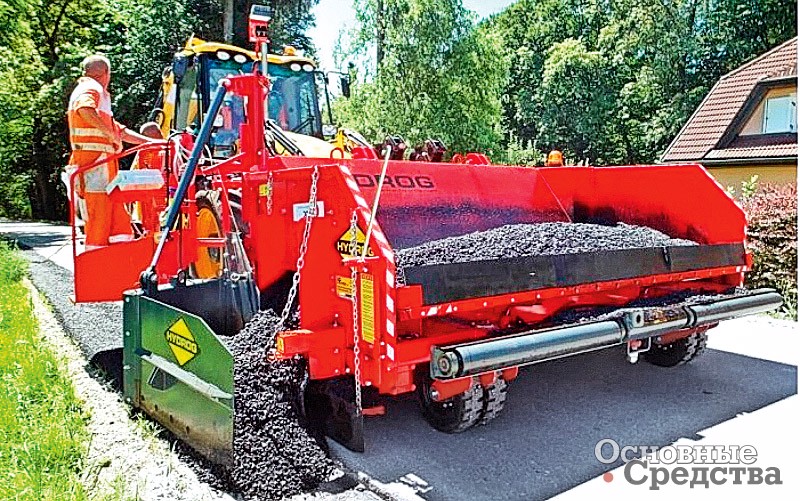

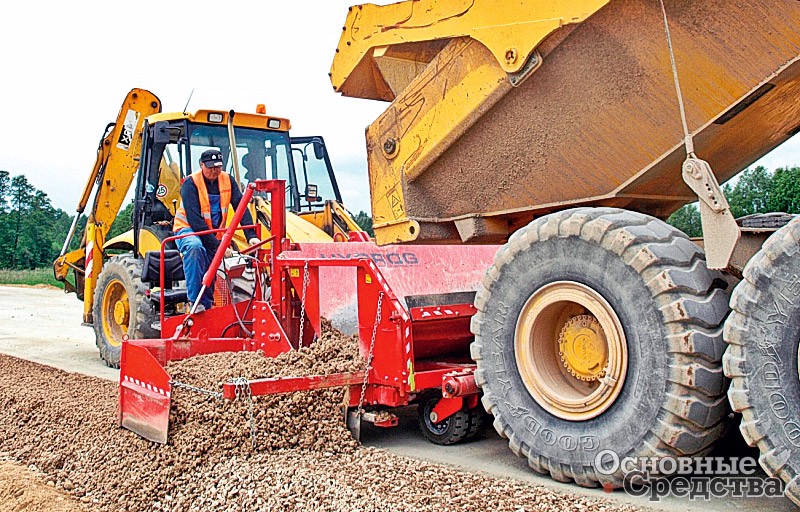

HYDROG – машиностроительная компания из Польши, через широкую сеть дилеров в России предлагает навесные модели отсыпщиков обочин. Дорожникам давно знаком HYDROG DG 1500, выделяющийся среди аналогичных машин приметной красной окраской. Это высокопроизводительное оборудование может работать с различными материалами – песком, щебнем, гравием, песчано-гравийными смесями и горячим асфальтом. Гидравлически выдвигаемый буфер с системой гашения резких ударов позволяет безопасно работать с самосвалами. Машина передвигается на четырех резиновых колесах большого диаметра, грузоподъемность – 16 т, дизельный двигатель Perkins развивает мощность в 34 л.с. Есть возможность изменения геометрии приемного бункера.
Уширение обочин на заданную величину осуществляется плавно, давая возможность регулировать ширину укладки до 2; 2,5 или 3 м. Качественную укладку обеспечивает система коррекции, учитывающая смещение с траектории при движении. Укладываемый материал предварительно уплотняется вибратором на формирующем отвале. Удобное кресло оператора с гидравлическим управлением лемехом может оснащаться тентом, прикрывающим от солнца или непогоды, с большими прозрачными окнами для удобства осмотра. Проводить отсыпку обочин можно и с использованием выносного пульта оператора с возможностью его удаления до 4 м от машины. Все это обеспечивает работу по точно заданным параметрам, с соблюдением необходимой высоты и профиля. Скорость укладки высока – до 50 м/мин., а производительность равна 300 т/ч.

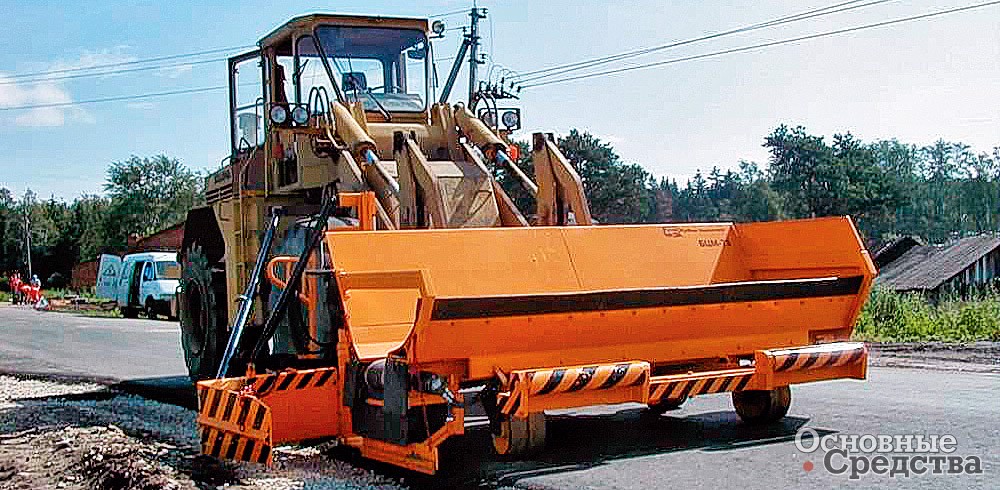

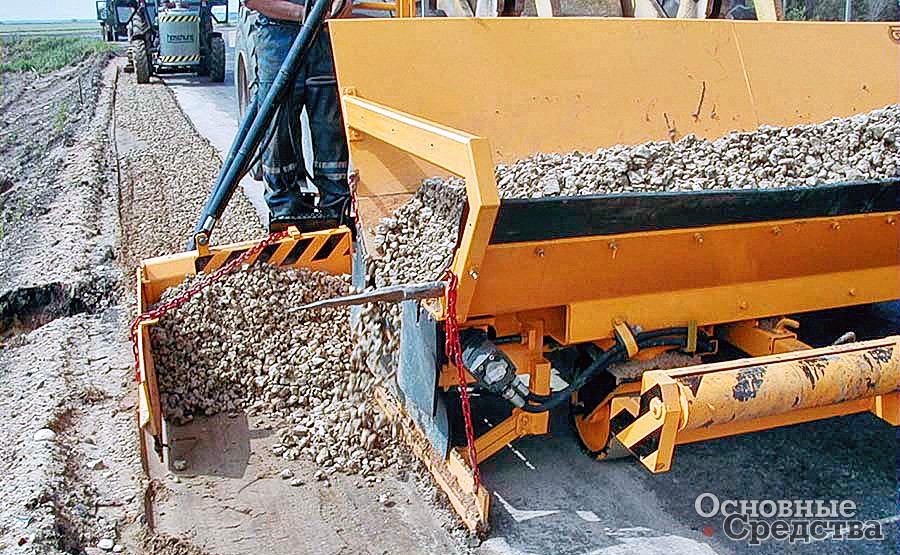

Из отечественных производителей уширителей обочин можно назвать мод. БЦМ-73 производства красногорского машиностроительного завода «Бецема». Машина предназначена для отсыпки обочин дорог щебнем, песком или смесями щебня и песка, подачу которых осуществляет конвейер шириной 530 мм. Максимальная ширина укладки материала составляет 1500 мм. Регулировка высоты отсыпки осуществляется в диапазоне +350/ –250 мм. Пульт оператора имеет ручное гидравлическое управление. На машине установлен дизельный двигатель марки HATZ мощностью 15 л.с. Заявленная изготовителем производительность составляет от 160 до 450 т/ч.

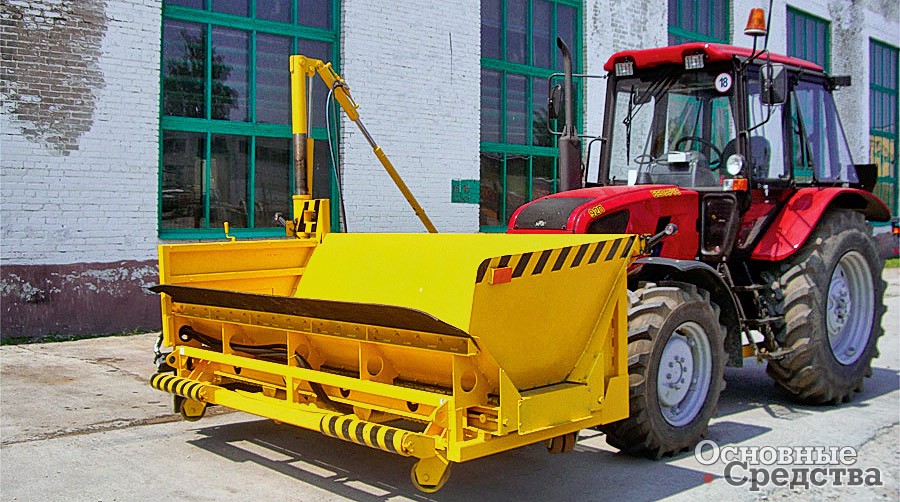

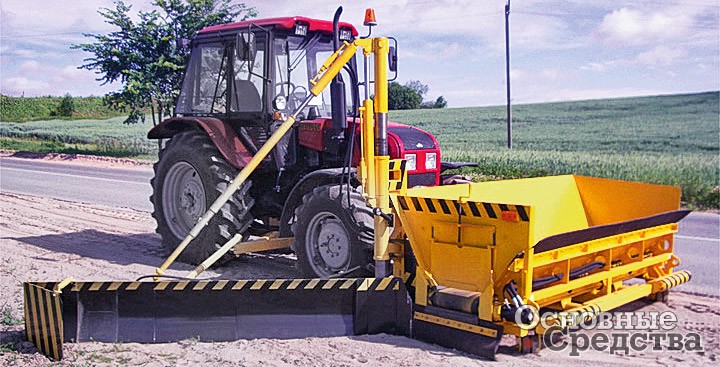

Филиал ОАО «Дорстройиндустрия» – Опытно-механический завод (Республика Беларусь) с 2010 г. освоил выпуск навесного устройства для укрепления обочин ОНУ-2300, которое сразу зарекомендовало себя с положительной стороны в дорожно-строительных организациях Белоруссии и России. Уширитель обочин предназначен для эксплуатации в районах с умеренным климатом при температурах окружающего воздуха от 0 до +40 °С. Навесное оборудование агрегатируется с базовым трактором типа МТЗ-82 и может работать с различными строительными материалами, такими как асфальтобетонные смеси, щебень, гравий или песок. Емкость приемного бункера составляет 1,9 м3, ширина укладки регулируется в диапазоне от 0,5 до 2,3 м. Управление оборудованием производится из кабины базового трактора посредством рычагов гидрораспределителя базового трактора, а также блока управления гидросистемы оборудования. Также отвал-планировщик имеет возможность перекоса на величину 250 мм выше и ниже уровня горизонтали дорожного полотна с помощью гидроцилиндра и изменяемых по вылету штанг. Расчетная производительность составляет до 600 т/ч.

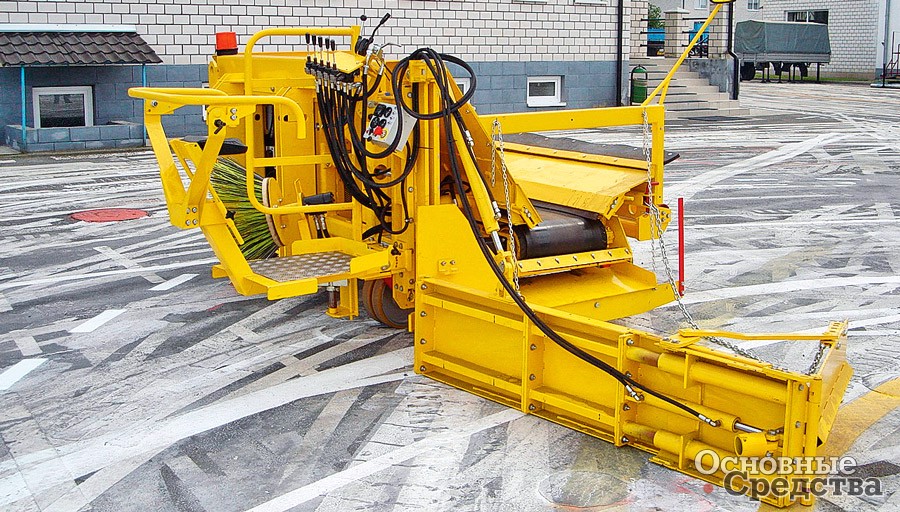

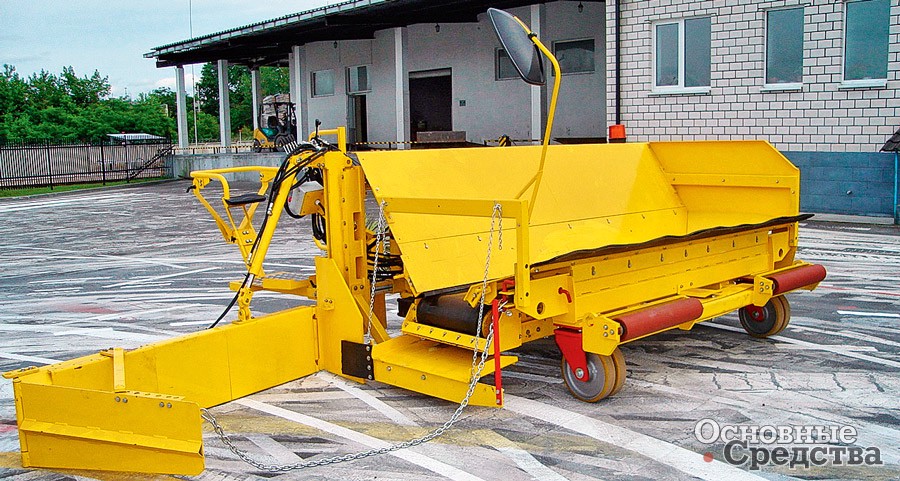

Еще один белорусский завод – Группа компаний «СтиМ» предлагает свою модель отсыпщика обочин СТиМ-2000. Уширитель применяется для одновременной отсыпки и планировки боковой части обочины любыми материалами – грунтом, песком, гравием или асфальтом. Загрузка бункера установки материалами происходит непосредственно в процессе работы из кузова самосвала. Планировка и профилирование обочины осуществляются отвалом, который равномерно распределяет рабочий материал по всей ширине обочины с заданной высотой и углом наклона обочины. Скорость укладки в зависимости от ширины и толщины слоя достигает 15–30 м/мин, а производительность установки составляет 300 т/ч.

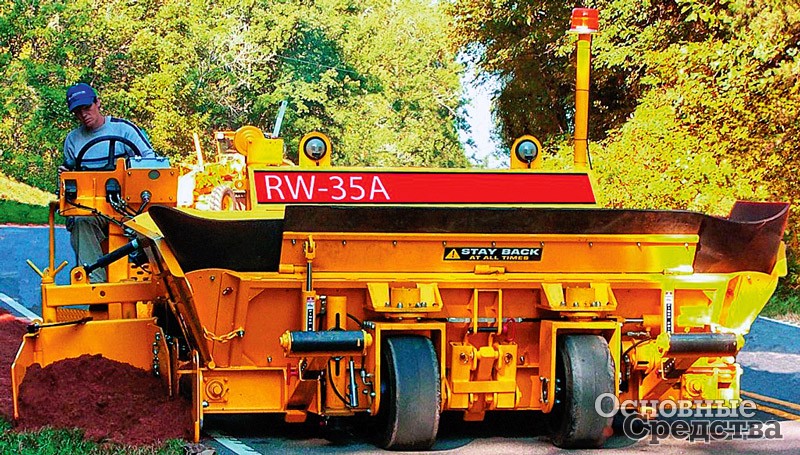

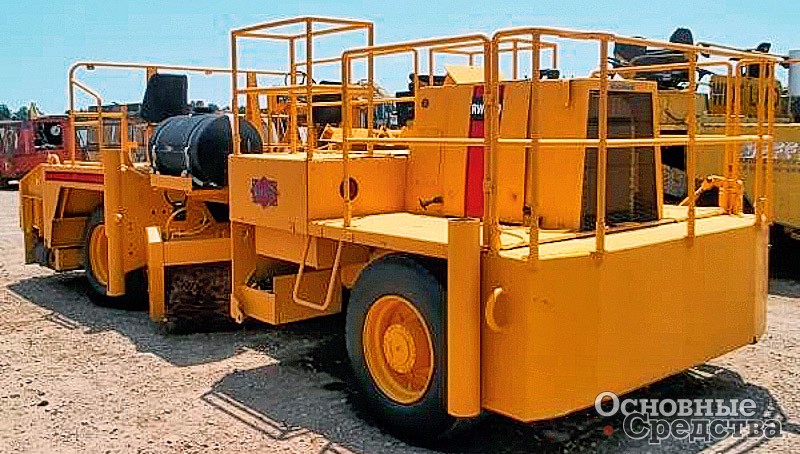

Среди самоходных моделей уширителей популярны машины производства Blaw-Knox. Имя этого американского завода давно известно, компания выпускает технику с 1938 г. и в настоящий момент входит в состав шведского концерна Volvo. На выбор заказчика представлены несколько моделей самоходных отсыпщиков обочин – RW-35A и RW-100B. Меньшая машина RW-35A – на колесном ходу с приводом от дизельного двигателя Hatz мощностью 34 л.с. способна укладывать на ширину обочины до 1,52 м как щебеночный материал, так и битумную смесь и в основном предназначена для укрепления обочин небольшого размера. Бункер объемом чуть больше 2 м3 имеет гидравлически управляемую шторку, которая позволяет изменять высоту переднего борта бункера с 1,5 до 1,7 м для работы с самосвалами различных типов. Постоянное расстояние между грузовиком и уширителем во время работы поддерживают два ролика-ограничителя. Приводные задние колеса оснащены гидравлическими моторами. С операторского сиденья открывается отличный обзор на равняющий отвал, на секцию подачи материала и на кузов разгружающегося самосвала. Это позволяет оператору контролировать процесс подачи материала самостоятельно, не прибегая к помощи ассистентов. Само кресло оператора легко перемещается из рабочего в транспортное положение. Сцепное устройство, предназначенное для буксировки уширителя, также складывается.
Мод. RW-100В служит для укрепления обочин среднего размера и отличается шириной укладки до 3,05 м, двигателем Cummins мощностью 85 л.с. с дисплеем у оператора, который отображает и диагностирует работу двигателя. Но главное отличие – двухсторонняя система управления, кресло оператора с панелью управления и распределительный отвал могут быть установлены как с правой, так и с левой стороны. Задние колеса оборудованы системой подруливания. Панель управления оборудована рычагами контроля скорости, направления движения и ножным регулятором работы конвейера. Формовочный отвал распределяет материал по четко определенной ширине, глубине и уклону с минимальными отклонениями. Стандартный отвал состоит из одной телескопической секции шириной от 610 до 914 мм и секций шириной 305, 914 и 1829 мм, каждой по одной. Отвал гидравлически поднимается, опускается, расширяется или уменьшается с помощью ручного управления для точной настройки высоты и угла наклона.

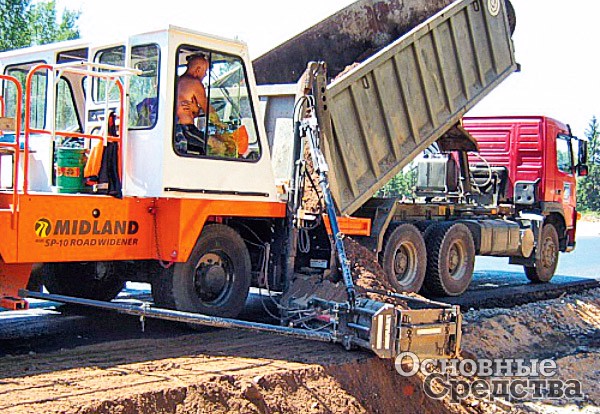

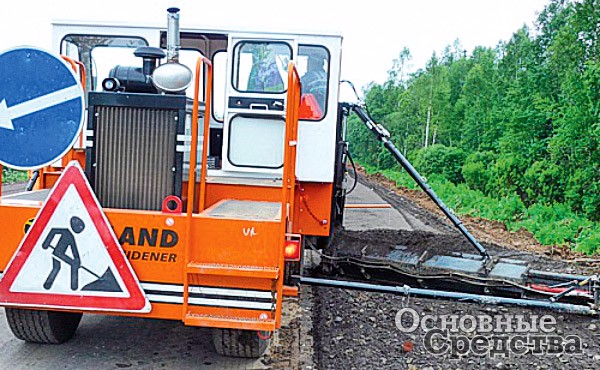

Еще одна американская мод. Midland SPD-10 производства Midland Machinery популярна в России. Завод-производитель выпускает несколько моделей отсыпщиков обочин, но именно эта машина отличается оптимальным соотношением цена/ качество/ производительность. Этот переднеприводный уширитель обочин способен распределять все виды материалов – от грунта до асфальтобетонной смеси. Турбодизельный двигатель John Deere мощностью 100 л.с. с помощью гидростатической трансмиссии и двухступенчатой коробки передач обеспечивает передвижение в рабочем режиме со скоростью от 0 до 46 м/мин, а в транспортном положении до 18 км/ч. Комфорт оператора обеспечивает настоящая кабина, надежно укрывающая от всех капризов погоды. Мод. SPD-10 оснащена двумя разравнивающими отвалами для распределения материала на правую или левую сторону и обеспечивает укладку на ширину до 3,05 м, с изменяемым уклоном ±16% и уровнем до 300 мм выше или ниже поверхности дороги. Рулевое управление и передний привод машины позволяют работать на криволинейных участках дорог, причем даже в таком положении можно регулировать скорость движения машины и изменять высоту и ширину распределения укладываемого материала. Производительность машины составляет 450 т/ч.

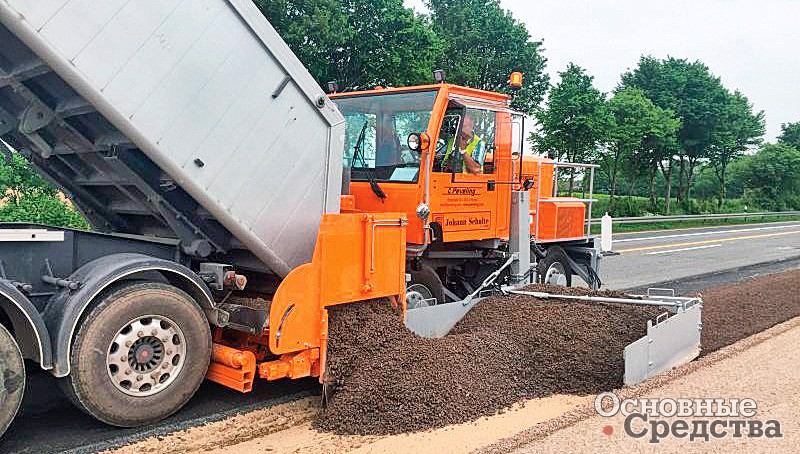

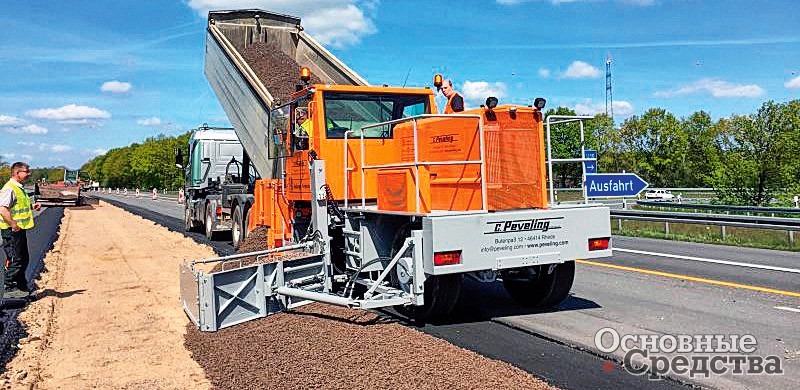

Немецкая компания C. Peveling GmbH & Co. KG уже более 20 лет производит самоходный уширитель обочин Peveling. Машина распределяет такой материал, как гравийная смесь, щебень, бетон и асфальт. В движение этот редкий на российских дорогах отсыпщик приводится двигателем JCB объемом 4,4 л и мощностью 120 л.с., что дает возможность развивать скорость до 18 км/ч. Скорость укладки при работе составляет впечатляющие 80 м/мин – это один из наибольших показателей среди машин для отсыпки обочин. Укладка производится на ширину от 910 мм и может увеличиваться до 2500 мм, а с опционным модулем и до 3500 мм. В большой удобной кабине оператору обеспечен отличный обзор, комфортное сиденье оснащено пневмоподвеской последнего поколения. Необычна конструкция стекла со стороны оператора – для удобства работы и лучшей обзорности боковое стекло выносное и при сдвижении складывается вверх, выходя за габариты кабины и образуя козырек, защищающий от непогоды. Как опция предлагается установка до трех видеокамер для полного контроля зоны вокруг машины.
Как видим, российский потребитель отдает предпочтение навесным моделям отсыпщиков обочин, предпочитая их самоходным машинам. Оно и понятно: объем работ по укладке обочин по сравнению с масштабами работ при строительстве автомобильных дорог в разы меньше, и не всегда целесообразно закупать для этого более дорогие уширители обочин. Опять же навесные отсыпщики можно устанавливать на строительную технику разных типов, что дает возможность использовать в работе по обустройству обочин свободную машину, будь то фронтальный погрузчик или экскаватор-погрузчик, которые гарантированно имеются на стройплощадке. Плюс отпадает необходимость в использовании прицепа для доставки самоходного отсыпщика обочин к месту проведения работ. Но окончательный выбор всегда остается за самими дорожниками, ведь самоходные уширители обочин предназначены для работ в более тяжелых условиях, чем навесные модели, позволяя распределить в течение одной смены до 2–3 тыс. т материалов или устроить до 5–8 км обочины.
