Самосвал Tatra Jamal Т 163-390 SCT 6х6

Косолапый Бог бездорожья
Полноприводный самосвал Tatra Jamal Т 163-390 SCT 6х6

П. Гаманьков, фото автора

Первые полноприводные самосвалы Tatra Jamal T 163 сошли с конвейера более десяти лет назад. В России они появились почти сразу же после начала производства, но. Тогда это были автомобили с двигателями норм Euro 2 и ниже, а грузовики с двигателями воздушного охлаждения стандарта Euro 3 появились на нашем рынке сравнительно недавно. Это ли не повод взять на тест новый самосвал Tatra Т 163-390 SCT 6х6?

Прежде чем перейти к тесту самосвала Т 163-390 SCT 6х6, остановимся подробнее на особенностях конструкции чешских машин. Принципиально иная концепция построения грузовиков из города Копрживнице является их основной «изюминкой», без понимания которой нет смысла рассуждать о потребительских качествах этих внедорожников.

Капот затрудняет обслуживание двигателя

Первый грузовик на этом заводе был произведен в далеком 1898-м, всего через несколько лет после создания знаменитых грузовиков компании Daimler. В 1923 г. инженер компании Ганс Ледвинка предложил инновационную на те времена концепцию создания собственных грузовиков, которая и предопределила путь развития компании Tatra на многие годы. Основная идея инженера заключалась в создании максимально надежной трансмиссии, практически не подверженной эксплуатационному износу. Говоря точнее, надо было отказаться от использования карданных шарниров в трансмиссии – из-за низкого качества металла они не могли долго «ходить». Тогда и родилась идея создать хребтовую раму, к которой крепятся основные узлы и агрегаты грузовика, а приводной вал должен размещаться непосредственно внутри трубы. Кроме решения проблемы трансмиссии такая конструкция подразумевала установку разрезных мостов с независимой подвеской, а значит, огромный диапазон перемещения полуосей в вертикальной плоскости и, как следствие, высокую проходимость.

Эта конструкция с некоторыми изменениями и доработками дожила до наших дней, и ее применяют на грузовиках Tatra. Здесь необходимо сказать несколько слов о достоинствах и недостатках конструкции с хребтовой рамой. Трубу изготавливают из рессорной стали, у нее огромная прочность и жесткость на кручение, что позволяет существенно снизить нагрузки на надстройку и подрамник автомобиля. Благодаря полному приводу и независимой подвеске эффективность использования в карьерах самосвалов Tatra сравнима с лидерами отрасли сочлененными самосвалами. Хребтовая рама надежно защищает конструкцию автомобиля снизу. Повредить силовой агрегат, коробку передач или какой-либо другой узел, наехав на валун в карьере, практически невозможно. Но у такой конструкции есть и недостатки. Хребтовая рама надежно прячет агрегаты не только от булыжников, но и от механиков. Добраться до двигателя или коробки передач сложно, а некоторые узлы, например раздаточная коробка, вообще спрятаны внутрь несущей трубы, и для ремонта или замены механикам придется разобрать хребтовую раму, т. е. разъединить машину на две части.

Тема отдельного разговора – фирменный «татровский» двигатель воздушного охлаждения.

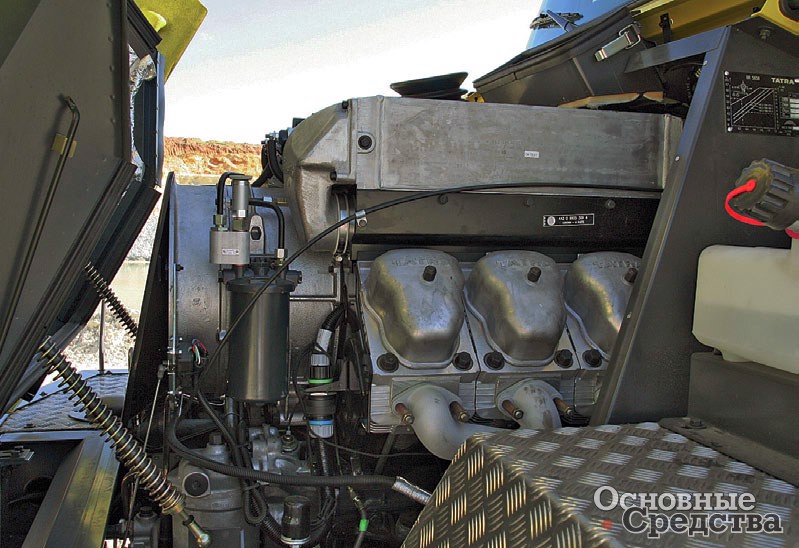

Традиционная «татровская» конструкция с раздельными цилиндрами и головками блока

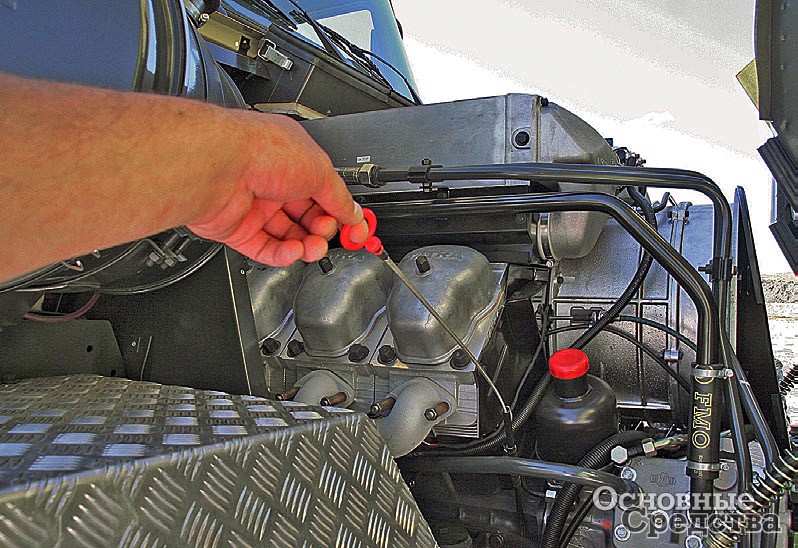

Уровень масла можно проверить стоя на земле

Гадкий утенок

По привычке мы часто называем подобные капотные самосвалы «ямалами», но сами «татровцы» предпочитают величать все семейство машин серией Т 163. Объясню почему. Первые партии грузовиков серии Jamal поставили в российское Заполярье около десяти лет назад. Тогда машины показали себя не лучшим образом. К чести чешских машиностроителей по всему списку претензий они провели тщательную работу над ошибками, и новые партии машин достаточно успешно эксплуатируются в жестких условиях Крайнего Севера. Проблемы-то решили, а не очень добрая слава осталась, поэтому сейчас от названия Jamal отказались, как бы подчеркивая, что у современных самосвалов и первых партий «ямалов» мало общего.

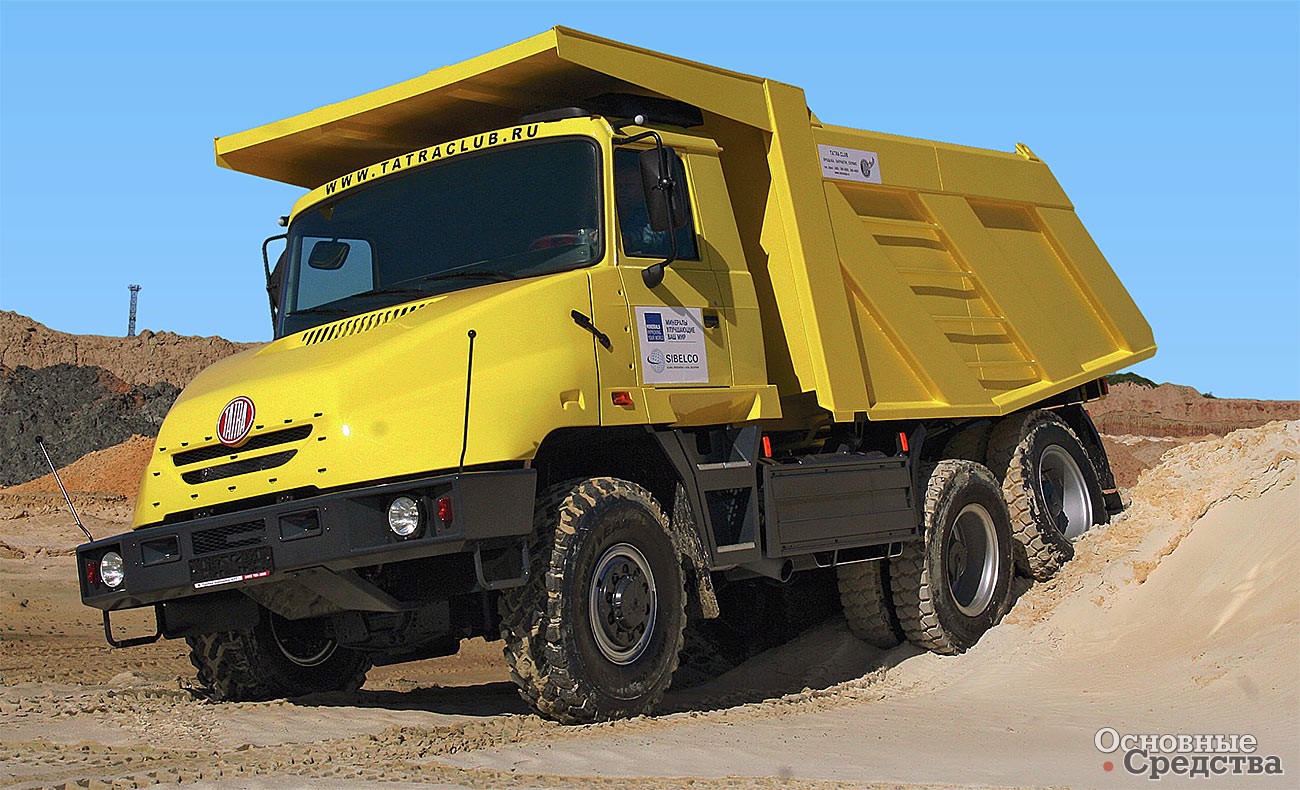

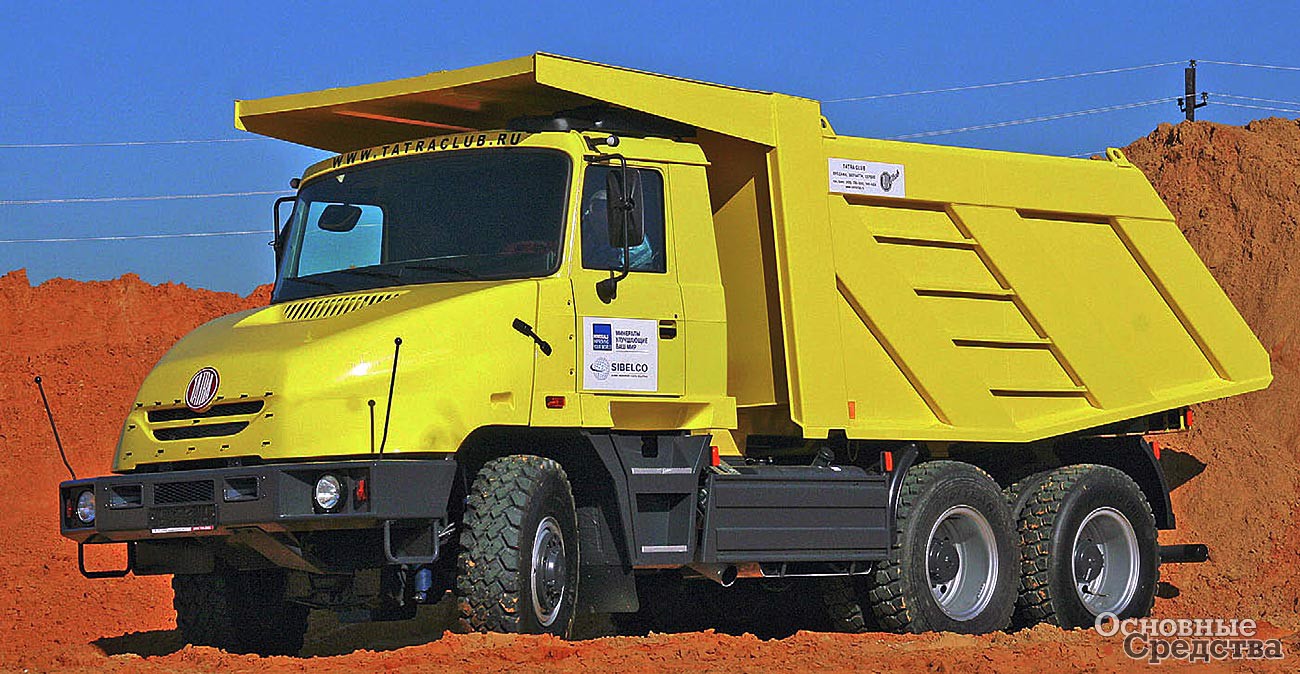

Самосвал Tatra Jamal Т 163-390 SCT 6х6

Чисто внешне самосвалы этого семейства сложно спутать с какими-либо другими: их облик уж очень чудаковатый и самобытный. Не последнюю роль здесь сыграла своеобразная капотная, а точнее, полукапотная компоновка. Для улучшения обзорности края капота обрезали и, чтобы водителю проще было почувствовать габариты, на края бампера установили специальные рожки, что сделало внешний облик машины совсем уж неповторимым. Один в один – гадкий утенок. Забегая вперед, скажу, что, попав в труднопроходимый карьер, как в сказке, утенок превратился в прекрасную птицу и легко пролетал там, где другие «полноприводные пернатые» с трудом трогались с места. В этом грузовикам Tatra нет равных.

Самосвальная надстройка протестированного «ямала» тоже выглядит достаточно специфично. У кузова нет заднего борта, зато он оснащен огромным козырьком, полностью закрывающим крышу кабины сверху. Такая машина скорее предназначена для эксплуатации вне дорог общего пользования. На машины серии Т 163 устанавливают и кузова с бортами и без козырька, но вместимость у них 12 м3, тогда как карьерный кузов вмещает 14 м3 груза. И это без учета загрузки «с шапкой», а так вместимость увеличивается на 2 м3.
Задние фонари закрыты металлическими щитками, ведь машина создана для работы в карьере, а закреплены фонари непосредственно на кузове, что делает их практически неуязвимыми.

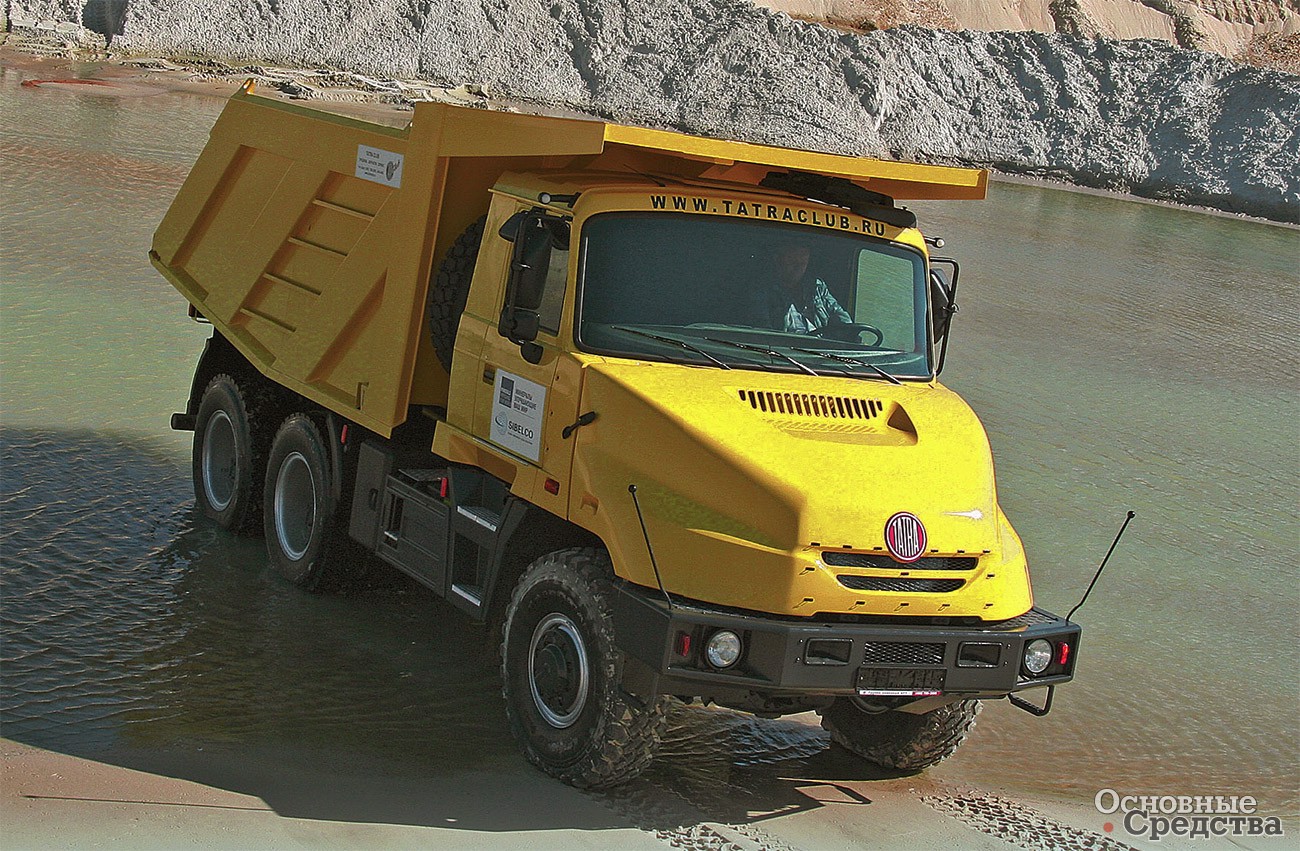

Самосвал Tatra Jamal Т 163-390 SCT 6х6

Внутри танка

Кабина расположена высоко от земли, но попасть в салон можно без проблем: есть два поручня и широкие ступеньки. Дверная ручка тоже очень высоко от земли, к ней приходится тянуться, однако алгоритм открывания удобен: достаточно одним пальцем потянуть рукоятку вниз.

Двигатель стандарта Euro 3, это отрицательно сказалось на внутреннем пространстве салона. На старых моделях водителя и двух пассажиров ничто не разделяло, а теперь в салоне осталось место только для двоих, и между ними огромный ящик моторного отсека. Поначалу мне довелось проехать в кабине самосвала на пассажирском сиденье, и там я себя почувствовал пилотом болида, зажатым в кокпите: там очень тесно. Потом пересел за руль. За баранкой чувствуешь себя куда вольготней, чем на месте пассажира, и все же салон просторным не назовешь. Это, пожалуй, единственный серьезный эргономический недостаток. В остальном рабочее место водителя – пример для подражания.

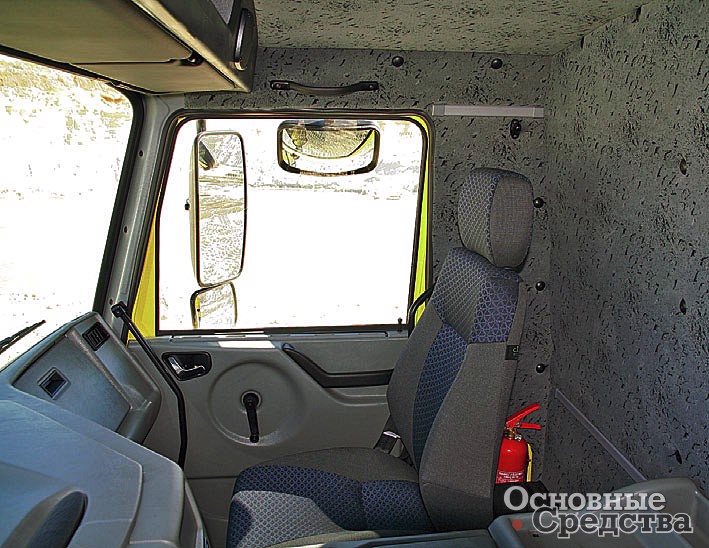

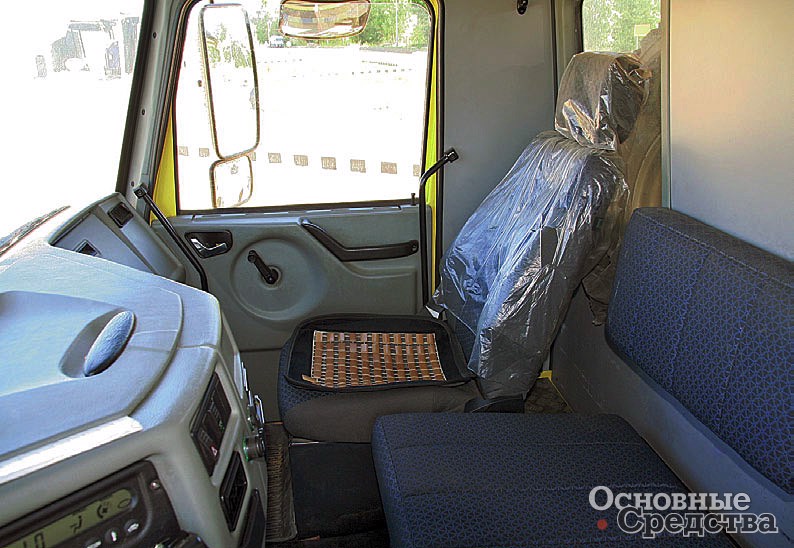

Потолки и стенки отделаны мягкими материалами Для сравнения: столько свободного места в кабине чешских самосвалов с двигателем Euro 2
Рычаг КП и кран стояночного тормоза на моторном тоннеле

Передняя панель заметно закруглена в сторону водителя, все клавиши управления под рукой. Рычаг коробки передач и кран стояночного тормоза перекочевали на моторный тоннель, работать с ними стало значительно удобнее. Напомню: раньше «кочерга» КП была напольная, рядом размещался «ручник».

Рулевая колонка регулируется по углу наклона и вылету (фиксирующая кнопка спрятана над педалью сцепления), водительское кресло на пневмоподвеске с большим диапазоном регулировок. Обзорность через боковые стекла не идеальна, зато зеркала заднего вида очень большие и с электроприводом. Показания приборов отлично читаются – шкалы прорисованы четко и без лишних изысков. Качество материалов отделки, что называется, европейское. Даже задняя стенка и потолок аккуратно оклеены мягким тканым материалом, что дает ощущение уюта. В общем, в салоне чешского самосвала нам понравилось. Вот только места чуть бы побольше. Какой же это «капотник», если силовой агрегат занимает столько места в салоне?

Из грязи в князи

Итак, самое время прокатиться. Понаблюдав, как лихо рассекал барханы карьера водитель «ямала», я осмелел. Включаю вторую передачу пониженного ряда, отпускаю сцепление, и машина, чуть дернувшись, остается на месте, уверенно закапываясь задними колесами. Без переднего привода далеко не уедешь, хотя у водителей, работающих в карьере, трюк с движением внатяг при включенных только задних мостах получается на «отлично». Я решил не рисковать и, включив полный привод, легко справился с ситуацией. Позже, почувствовав, что Jamal способен на большее, я специально глубоко зарывался задними колесами, а затем выбирался из этих ловушек, включая передний привод. В самых затруднительных ситуациях на выручку приходила блокировка дифференциалов. Теперь я могу с уверенностью сказать, что чешские самосвалы пройдут там, где многие полноприводные грузовики сядут.

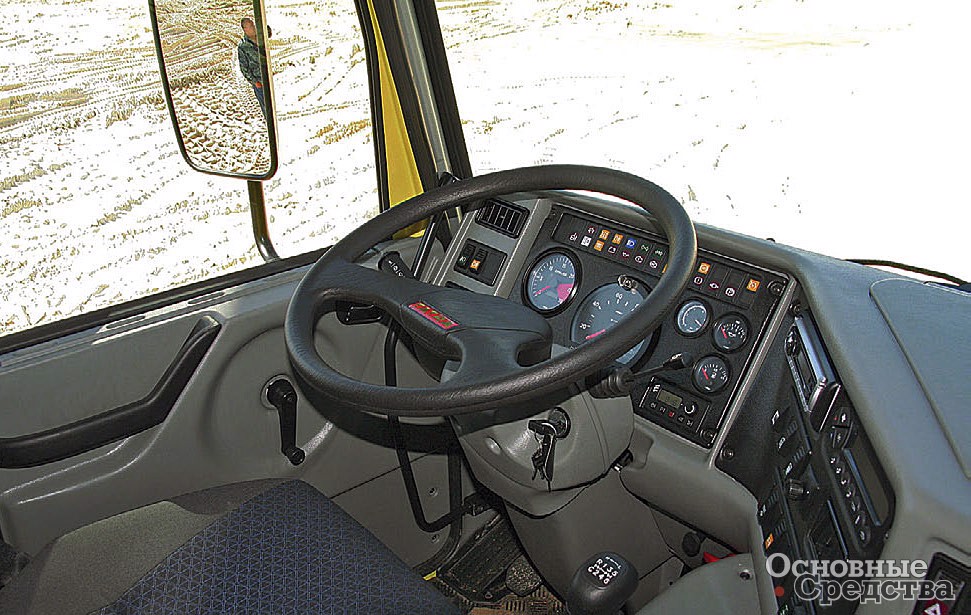

Показания приборов отлично читаются

Карьер Раменского ГОКа, где мы проводили тест-драйв, пересекают естественные водные преграды, постоянно приходилось проходить через ручейки и огромные лужи – и для Tatra это не проблема. Проходимость этого вездехода сложно передать словами, лучше один раз почувствовать. Я ставил перед самосвалом все новые задачи, но так и не ощутил предела проходимости. Только водитель машины, наблюдавший все это со стороны, снисходительно улыбался, глядя на мои наивные попытки «посадить» грузовик.

Но и без ложки дегтя не обошлось. Поездка по асфальтовой дороге до места стоянки показала, что при скорости выше 40 км/ч пустую машину нещадно трясет на ямах. Даже пневматическая подвеска сиденья не спасает водителя от неприятных ощущений. Педаль тормоза оказалась совсем не информативной (зато моторный тормоз великолепен), а при переключениях передач рычаг слегка закусывало. Однако оба эти недостатка можно списать на то, что машина не обкатана. Опытные «татраводы» утверждают, что после первого ТО и пробега в несколько тысяч километров претензий к тормозам и работе КП не бывает.

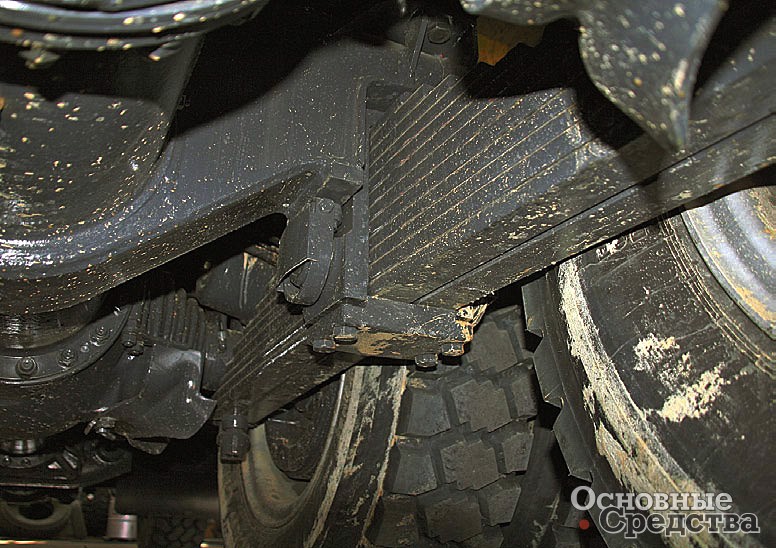

Пневмобаллоны подвески независимых полуосей Так выглядит рессорно-пневматическая задняя подвеска чешских самосвалов

Внутри

И еще раз о технической составляющей, на этот раз конкретной машины. Самосвал Tatra Т 163-390 SCT 6х6 оснащен самым мощным в линейке 408-сильным двигателем воздушного охлаждения собственной разработки стандарта Euro 3. Это единственный в мире (!) дизель Euro 3 с непосредственным впрыском топлива и механическим ТНВД, не имеющим электронной «начинки». Традиционно 8-цилиндровый чешский дизель имеет V-образную конструкцию с раздельными головками блока цилиндров, что означает его высокую ремонтопригодность. Правда, угол опрокидывания капота не очень большой, но при необходимости ремонта его можно легко демонтировать. Масляный щуп расположен в доступном месте справа по ходу движения, проверить уровень можно стоя на земле. Для более детального осмотра надо забраться на площадку перед колесом, и дополнительная ступенька на бампере в этом случае очень пригодится. За кабиной самосвала предусмотрены ступеньки для доступа на заднюю площадку обслуживания.

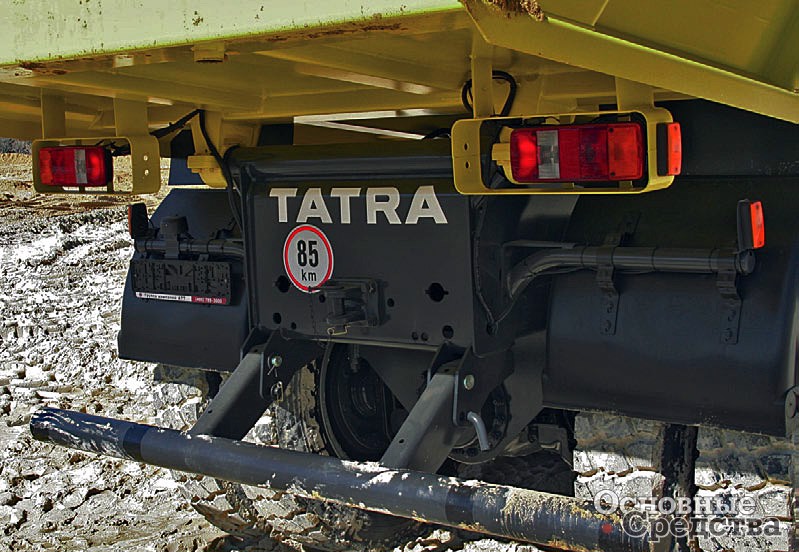

Задние фонари надежно спрятаны под кузовом

На протестированном самосвале установлена 14-ступенчатая КП с двумя передачами заднего хода. Механизм переключения оснащен пневмоусилителем.

Горловина гидравлического бака спрятана под пассажирской дверью, в труднодоступном месте за верхней ступенькой, а потому долить масло достаточно проблематично, зато для проверки уровня есть специальный датчик рядом с горловиной. Удобно. Вместимость топливного бака всего 320 л, и даже на заказ нельзя установить бак большей вместимости, попросту нет места.Впрочем, подобная техника далеко от карьера на уходит, а значит, нет необходимости в большом запасе топлива.

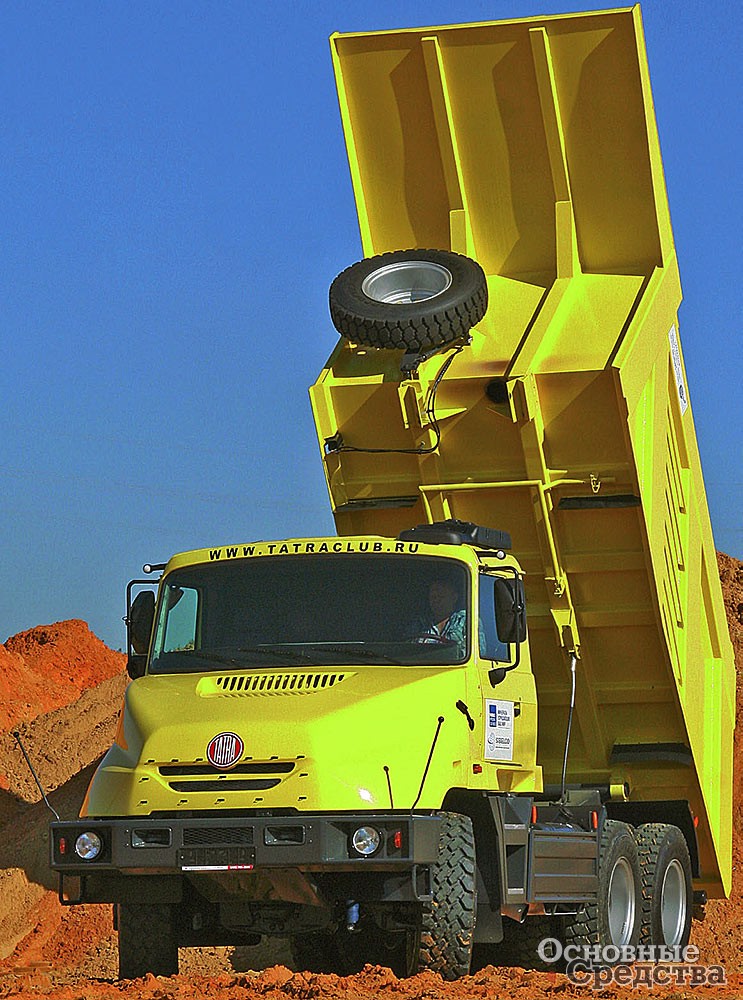

Для очистки воздуха используется два фильтра в общем корпусе по принципу «один в одном». Запасное колесо размещено на передней стенке кузова и опускается с помощью гидравлического механизма, что в случае необходимости существенно облегчит задачу водителю, особенно если придется менять колесо одному.

Ступенька на бампере для удобства обслуживания двигателя

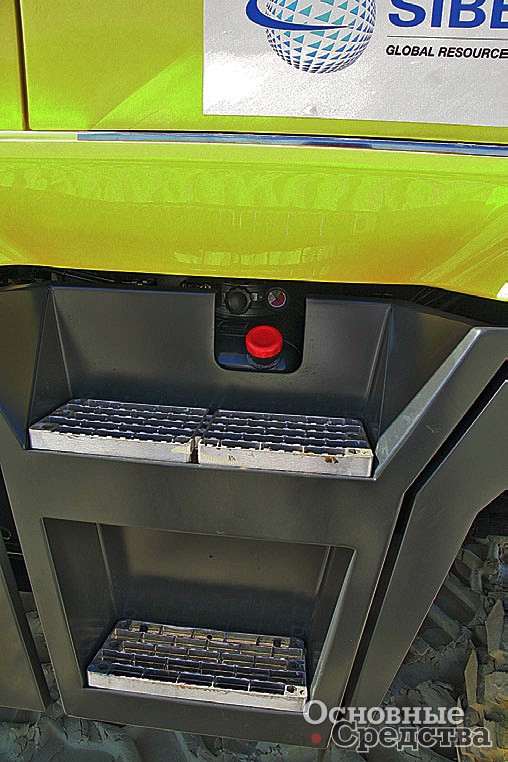

Доступ к горловине гидробака не самый удобный

Каждому по делам

Идеальной техники не бывает. Грузовые автомобили, отлично выполняющие одни задачи, нецелесообразно использовать для других работ. Такая же ситуация с самосвалами Tatra. В снегу, болотах и песках чешские грузовики – боги бездорожья, равных им нет. Они способны годами работать в таких условиях, в которых конкуренты очень быстро выходят из строя. «Чехи» надежны, ремонтопригодны и отлично изучены нашими механиками. И все же область применения этой техники очень ограничена. Зачастую потребитель хочет иметь полноприводную машину, которую можно эффективно эксплуатировать и в карьере, и на дорогах общего пользования. А на асфальте «чехи» не идеальны, хотя бы по причине большого расхода топлива и меньшей грузоподъемности. Зачастую это играет решающую роль. Ну а за феноменальную проходимость чешским грузовикам низкий поклон!

Техническая характеристика самосвала Tatra Jamal Т 163-390 SCT 6х6
Полная масса автомобиля, кг 40000
Масса снаряженная, кг 15000
Грузоподъемность, кг 25000
Максимальная нагрузка на переднюю ось/ на заднюю тележку, кг 8000/ 32 000
Вместимость кузова, м3 14
Двигатель Tatra T3C-928-90 Euro 3
Число цилиндров 8
Рабочий объем, см3 12667
Мощность, л.с. 408 при 1800 мин–1
Максимальный крутящий момент, Н·м 2100 при 1000 мин–1
Коробка передач Tatra 10 14TS 210L
Число передач вперед/ назад 14.02.09
Сцепление однодисковое Tatra MFZ 1x430
Максимальная скорость с ограничителем, км/ч 85
Подвеска передняя/ задняя независимая рессорная/ независимая рессорно-пневматическая
Вместимость топливного бака, л 320
Шины 12,00 R24
Самосвал Tatra Jamal Т 163-390 SCT 6х6
