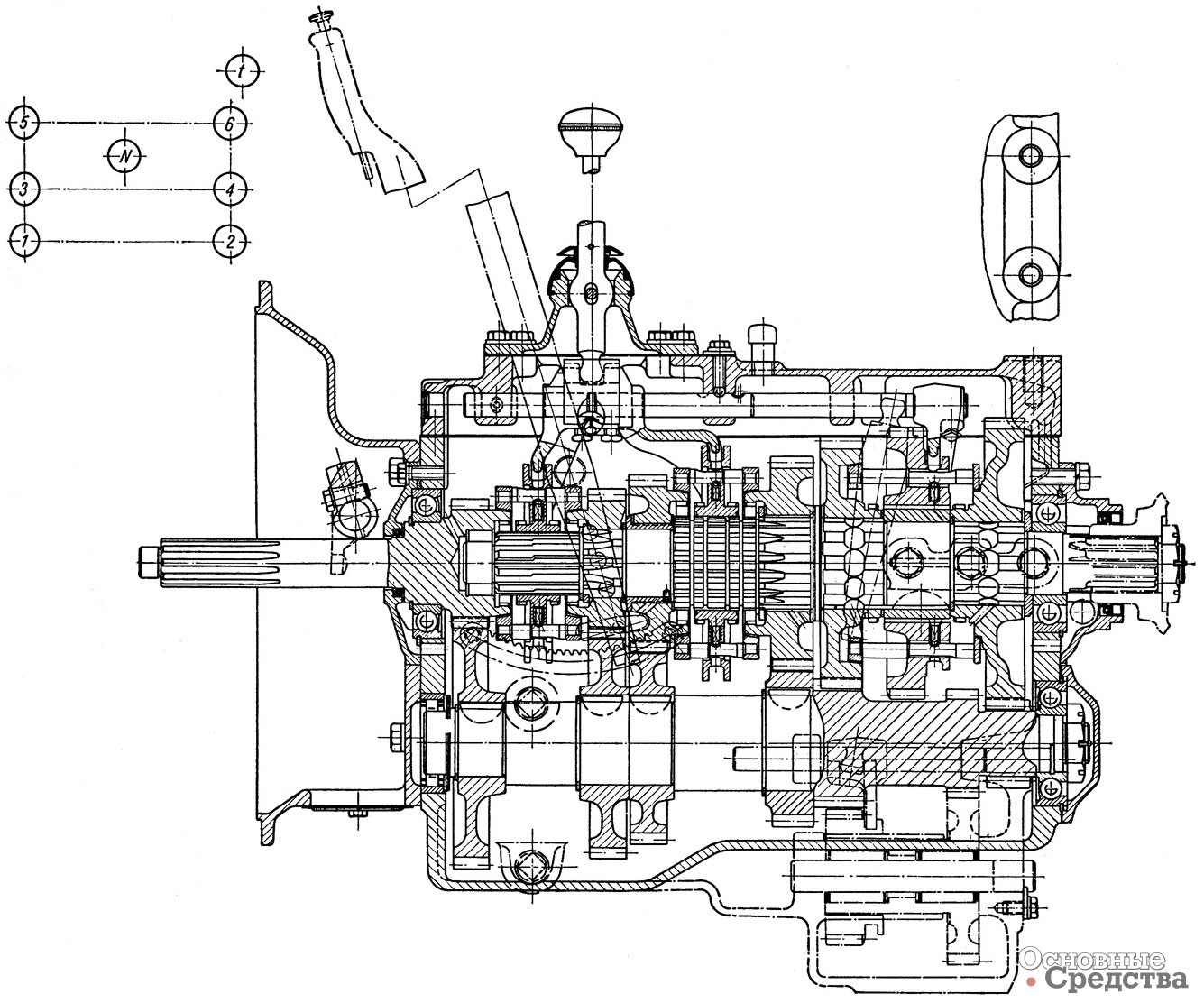

Шестиступенчатая синхронизированная коробка передач Eaton-542SM
Шестиступенчатая синхронизированная коробка передач Eaton-542SM

Коробки передач грузовых автомобилей

В. Мамедов

Способность двигателей внутреннего сгорания приспосабливаться к изменениям внешней нагрузки по сравнению с поршневой паровой машиной или сериесным электромотором невелика. Это обстоятельство обусловило установку на автомобиле коробки передач, обеспечивающей необходимые тяговые усилия на ведущих колесах в разных режимах движения.

Благодаря коробке передач автомобиль может двигаться и с малой скоростью, и с максимальной. Она позволяет регулировать скорость в гораздо большем диапазоне, чем тот, который может обеспечить двигатель. Заметим также, что именно коробка передач дает возможность автомобилю двигаться задним ходом, и она же отсоединяет от ведущих колес двигатель при его пуске, на стоянке или при движении накатом.

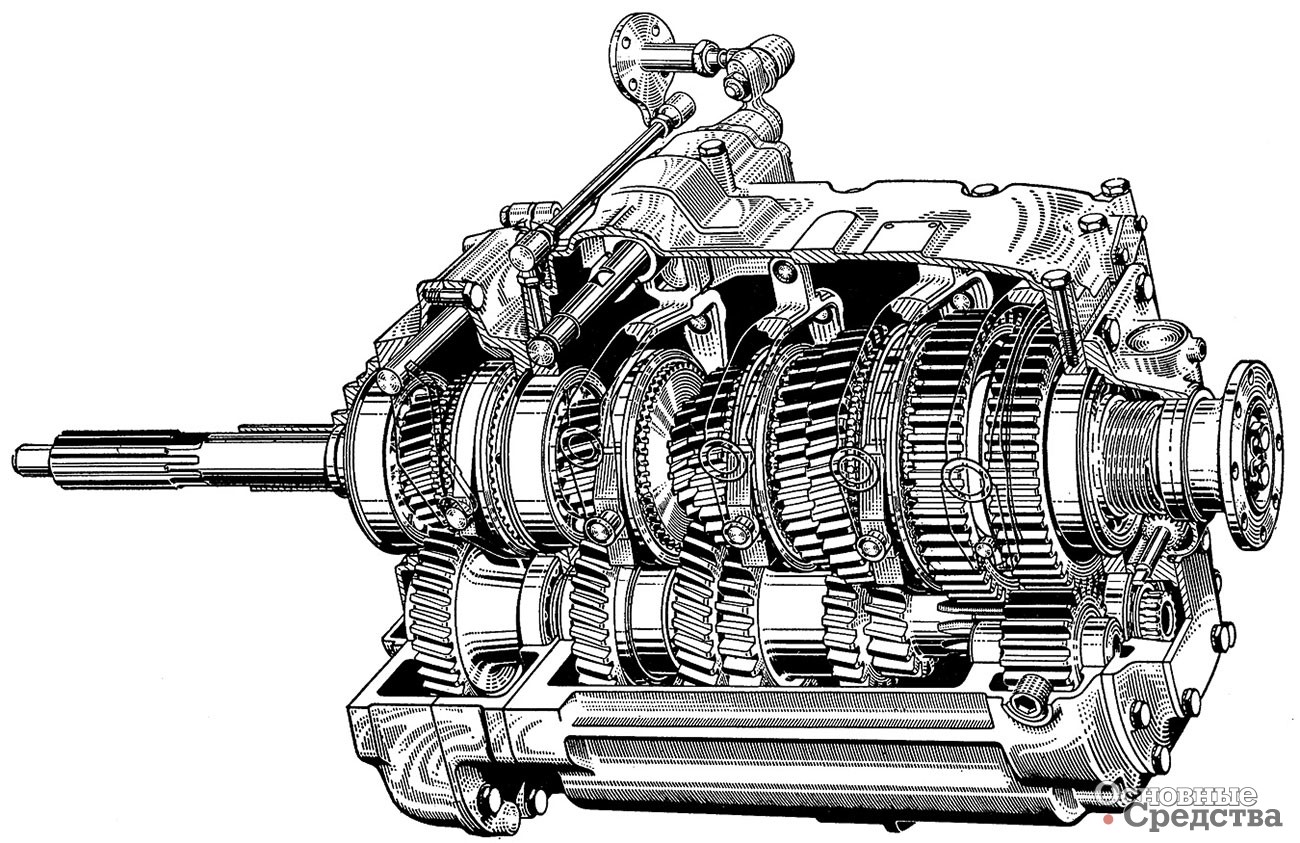

Шестиступенчатая коробка передач фирмы Spicer, серии 5000

Коробки передач грузовых автомобилей стараются разрабатывать так, чтобы они гарантировали машине необходимые динамические и экономические свойства, работали бесшумно, с высоким КПД, отличались надежностью, простотой обслуживания, имели по возможности малые габариты и массу, а также невысокую стоимость.

По способу изменения передаточных чисел коробки передач делятся на ступенчатые и бесступенчатые. Бесступенчатое изменение передаточного числа, как правило, достигается за счет гидротрансформатора, хотя на легких машинах могут использоваться и вариаторы, а на специальных шасси встречается объемный гидропривод. На концептуальных машинах можно найти и вовсе экзотические конструкции, но в эксплуатацию они, естественно, не попадают. Кроме того, коробки передач могут иметь неподвижные или вращающиеся (планетарные) оси валов, а также их комбинацию.

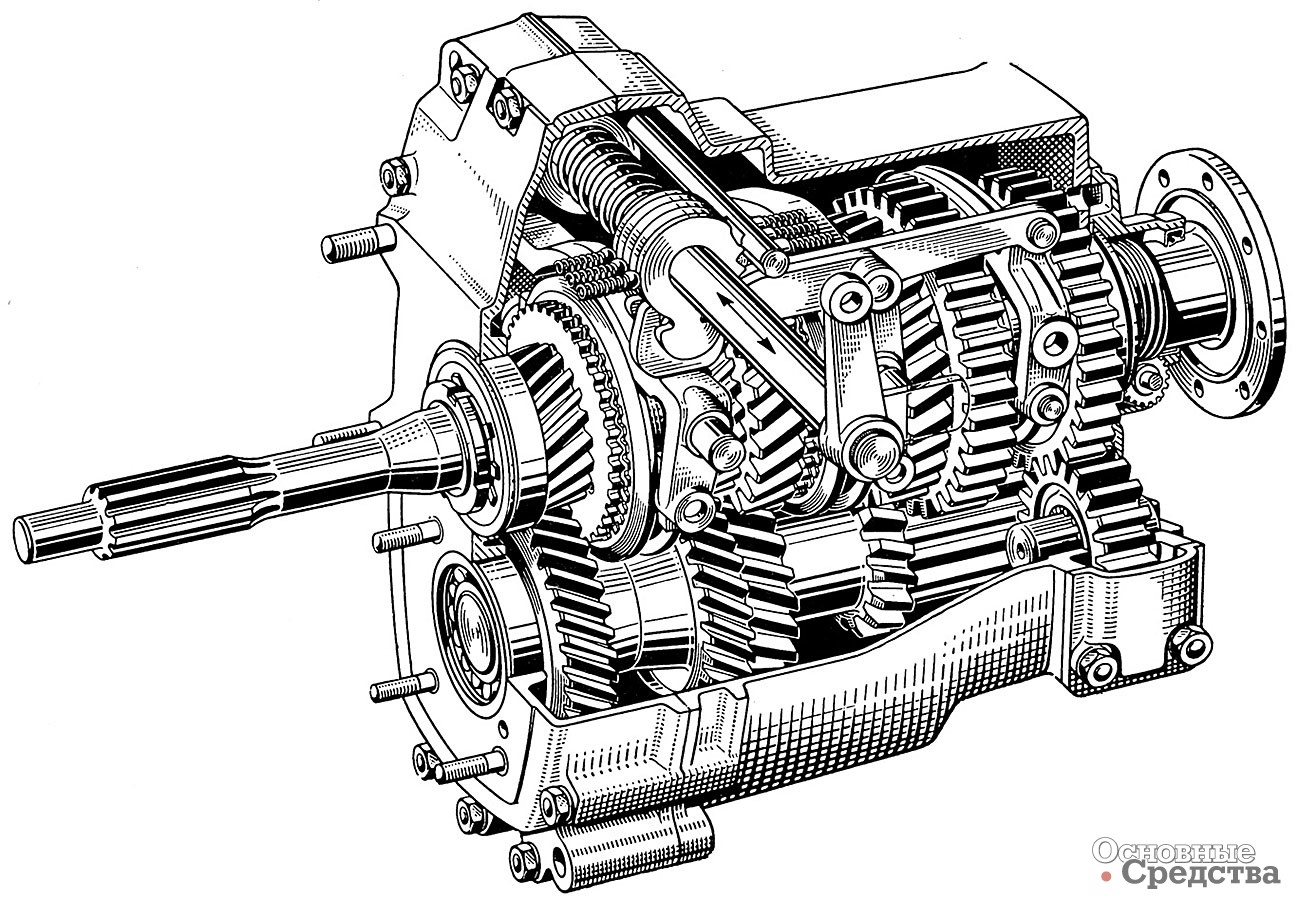

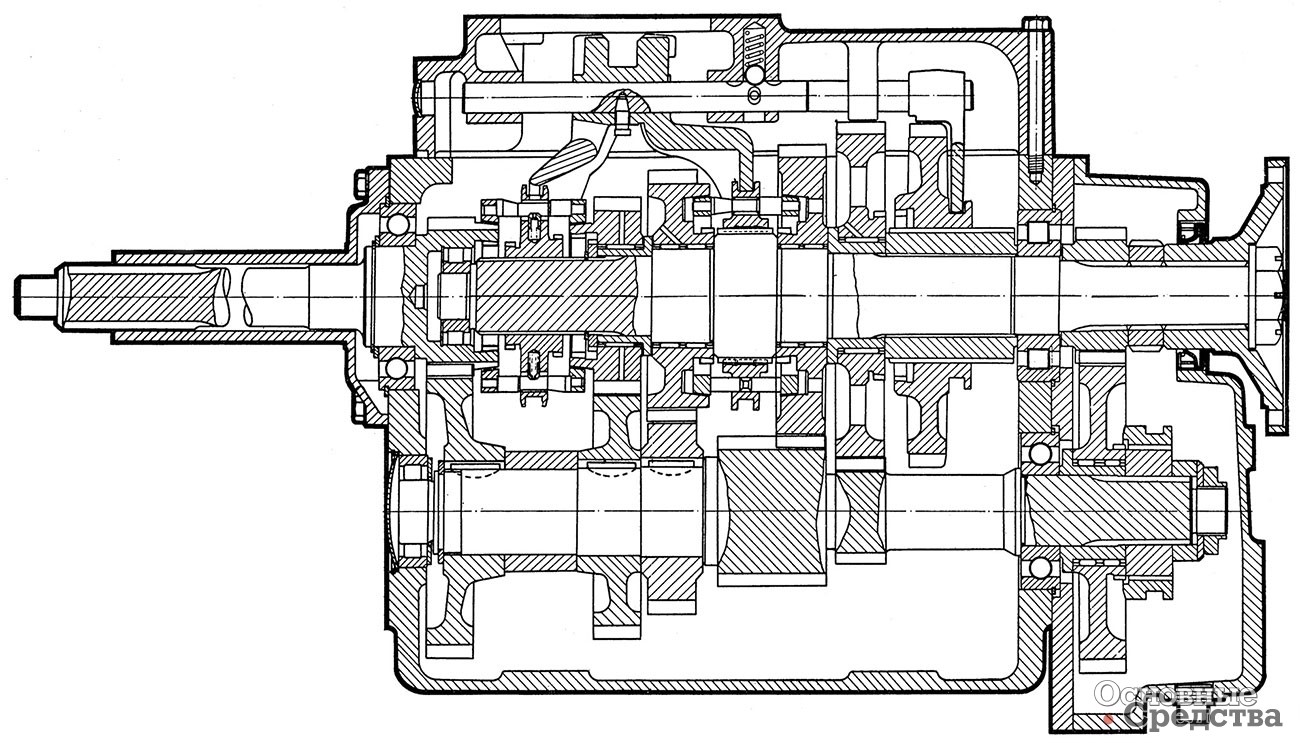

Пятиступенчатая коробка передач ZF S5-24 (для легких грузовиков)

В последние годы изготовители грузовиков все больше внимания уделяют автоматизации процесса переключения передач. На грузовых автомобилях, работающих в городе, это кардинально улучшает условия труда водителя и, соответственно, положительно сказывается на безопасности движения. На магистральном транспорте автоматизация переключения передач еще и повышает эффективность перевозок, поскольку позволяет оптимизировать взаимодействие двигателя и трансмиссии.

Как компромиссный вариант, более дешевый, чем автоматические трансмиссии, все большее распространение получают полуавтоматические коробки, как правило, без гидротрансформатора. Они избавляют водителя от одной из наиболее энергоемких операций, связанных с переключением передач: или от выжима педали сцепления, или от собственно переключения, которое сводится к заданию передачи с помощью джойстика. Появились уже конструкции, например, Volvo I-Shift, работающие как полный автомат с гидротрансформатором. Заметим, что во всех трех случаях базовая коробка является механической.

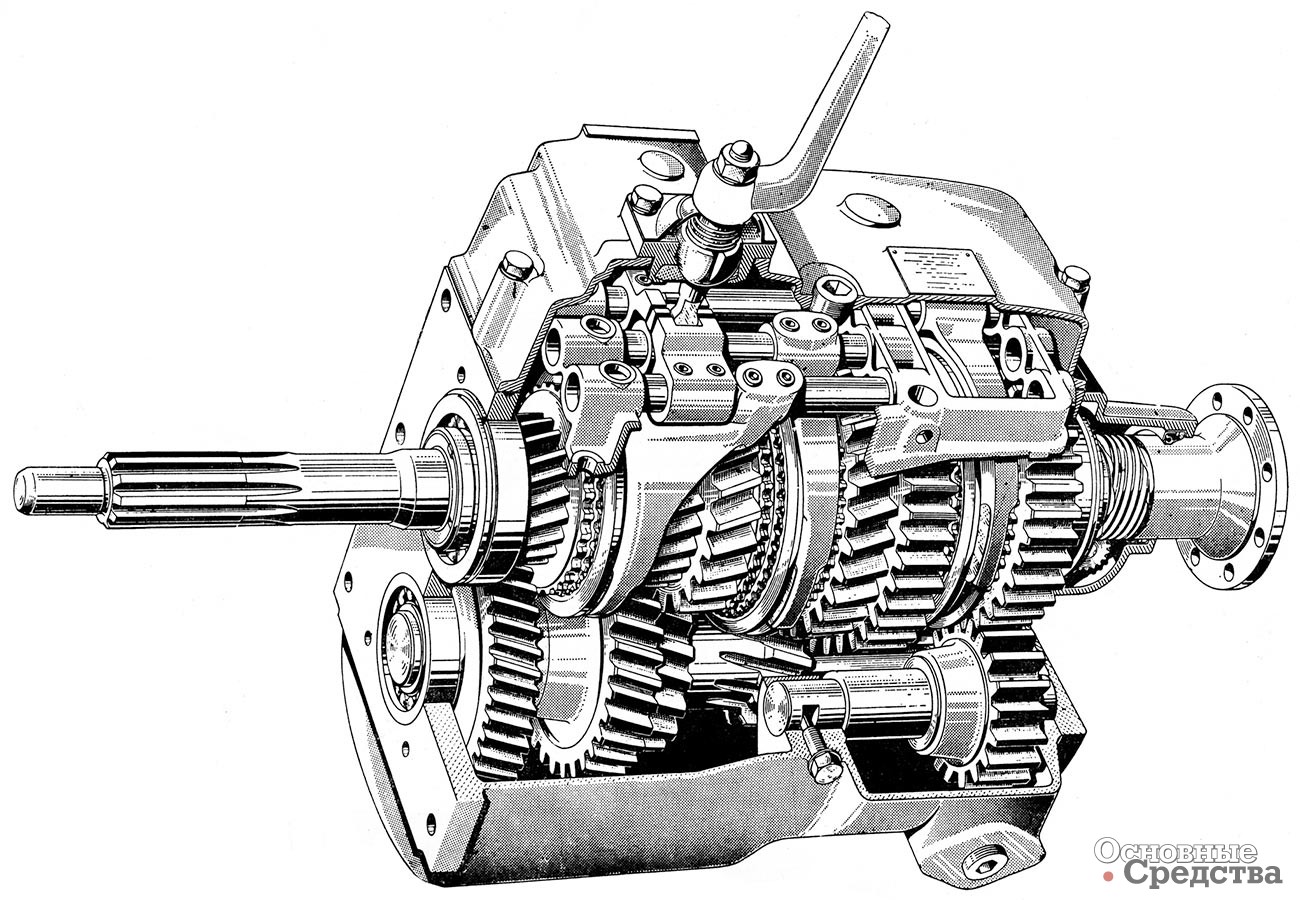

Пятиступенчатая коробка передач ZF S5-35

Ступенчатые коробки передач, обладая большим КПД (при передаче полной мощности он составляет от 0,96 до 0,98), по конструкции проще бесступенчатых, дешевле в производстве и поддаются автоматизации процесса управления. Они-то и получили наибольшее распространение на грузовых автомобилях.

Необходимые динамические и экономические качества машины достигаются правильным выбором диапазона передаточных чисел в коробке передач, числом передач и тщательным подбором передаточного числа каждой из них. Диапазоном называют частное от деления передаточных чисел низшей и высшей передачи. Он должен быть тем больше, чем разнообразнее дорожные условия, в которых работает грузовой автомобиль, и меньше удельная мощность его двигателя.

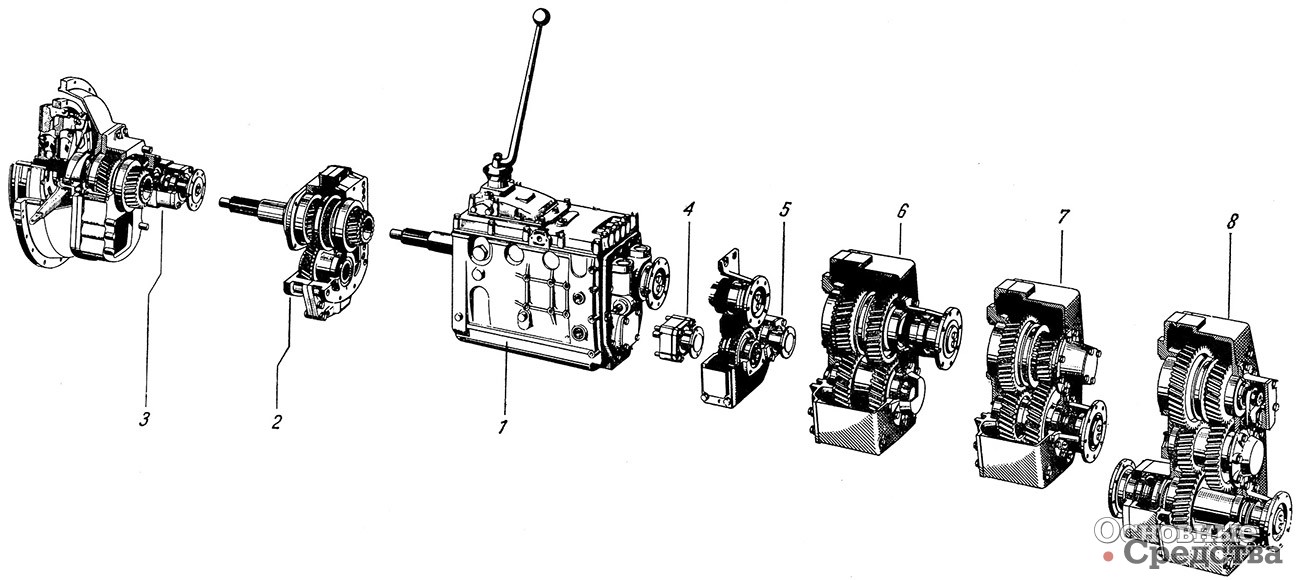

[b]Различные возможности для создания гаммы унифицированных коробок передач компании ZF для грузовых автомобилей:[/b] 1 – основной агрегат; 2 – передний делитель; 3, 5 – агрегаты отбора мощности; 4 – механизм отбора мощности для насоса; 6, 7 – задние дополнительные коробки передач; 8 – раздаточная коробка для полноприводного варианта

Для коммерческих автомобилей, работающих преимущественно в городских условиях, диапазон передаточных чисел современных коробок передач составляет 5,0 – 8,0; для магистральных тягачей и грузовых автомобилей повышенной проходимости он уже равен 10 – 20. Число передач в механических коробках грузовых автомобилей варьируется от 5 до 16.

Увеличение числа ступеней в коробке позволяет лучше использовать мощность двигателя, и соответственно, меньше расходовать топлива, повышает среднюю скорость движения, и как результат, большая производительность автомобиля и снижение стоимости перевозок. Отметим, что увеличение числа ступеней в коробке усложняет и утяжеляет ее, возрастают размеры и стоимость агрегата, усложняется привод управления коробкой.

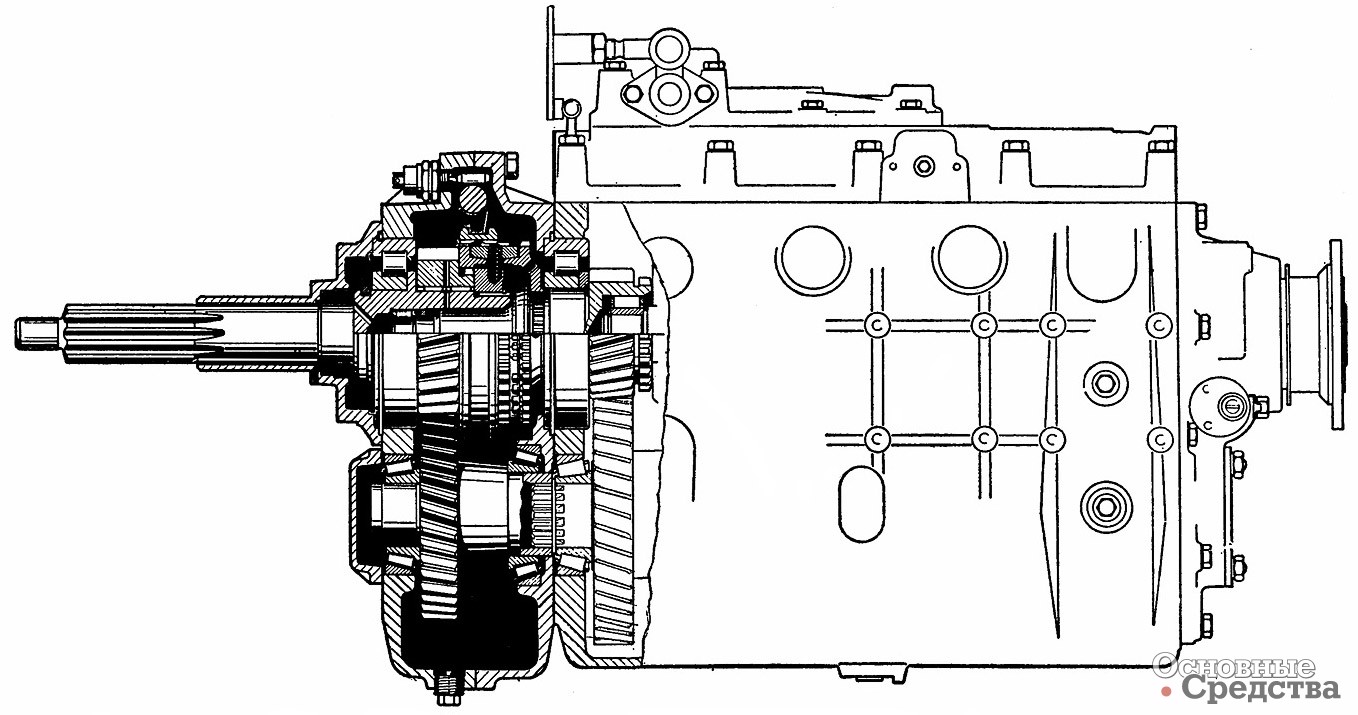

Передний двигатель коробки передач ZF

При механическом приводе быстрое и безошибочное переключение шести передач прямого хода осуществить уже довольно трудно. Именно такое их количество сегодня принято считать предельным при ручном переключении. Дальнейшее увеличение числа передач требует усложнения привода или установки дополнительной коробки со своим независимым приводом, который используется сравнительно редко – только на определенных режимах движения.

Одно время в коробках передач грузовиков широко применялась «ускоряющая» высшая передача, которая имела передаточное отношение 0,7 – 0,8. Считалось, что это позволяет полнее использовать мощность двигателя и снизить суммарное число оборотов коленвала на 1 км пути, и в конечном счете, экономить топливо. Однако эффект от их применения оказался сомнительным: по сравнению с прямой высшей передачей «ускоряющие» имели меньший КПД и вскоре от них отказались. Этому способствовал также рост удельных мощностей двигателей грузовых автомобилей.

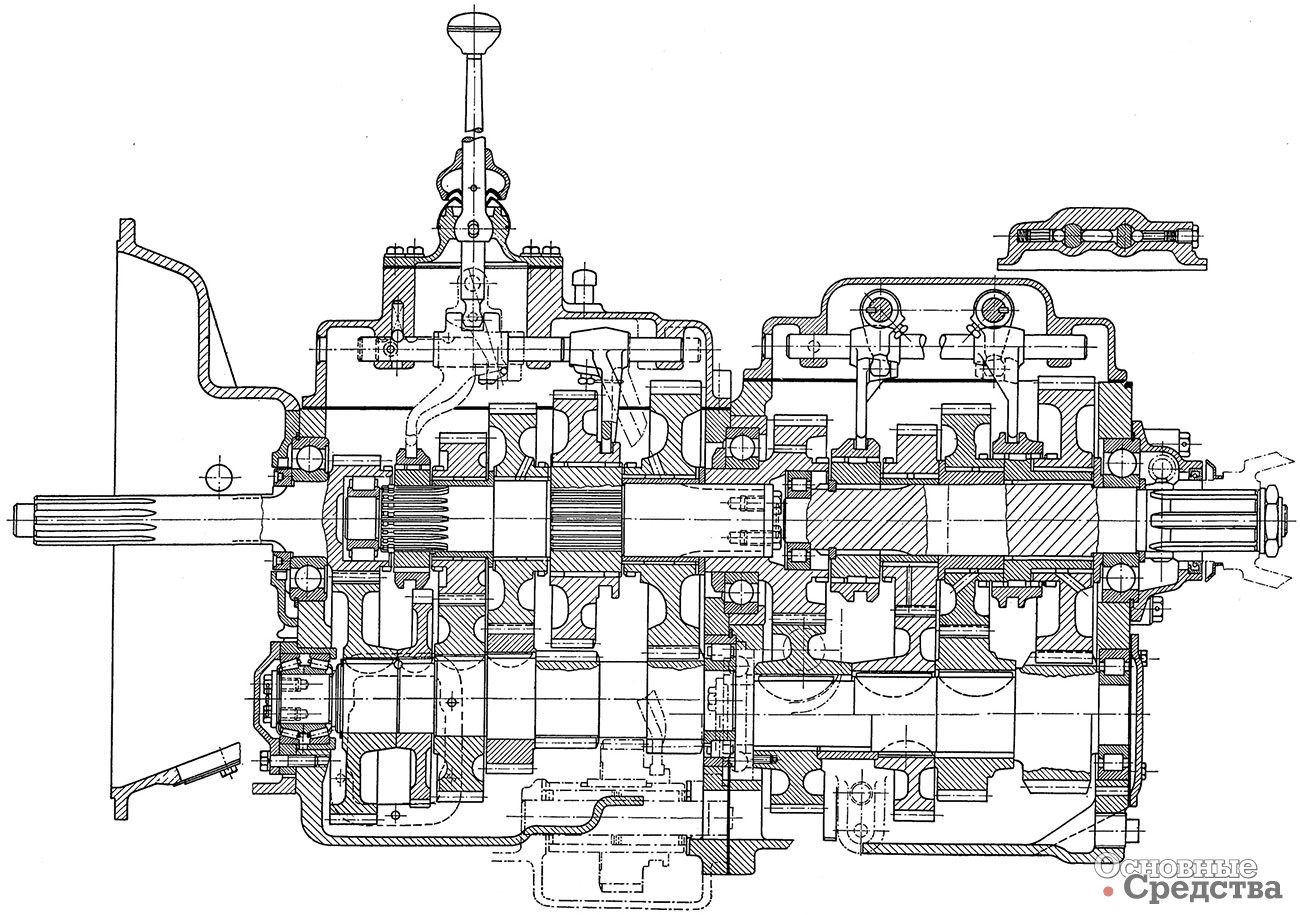

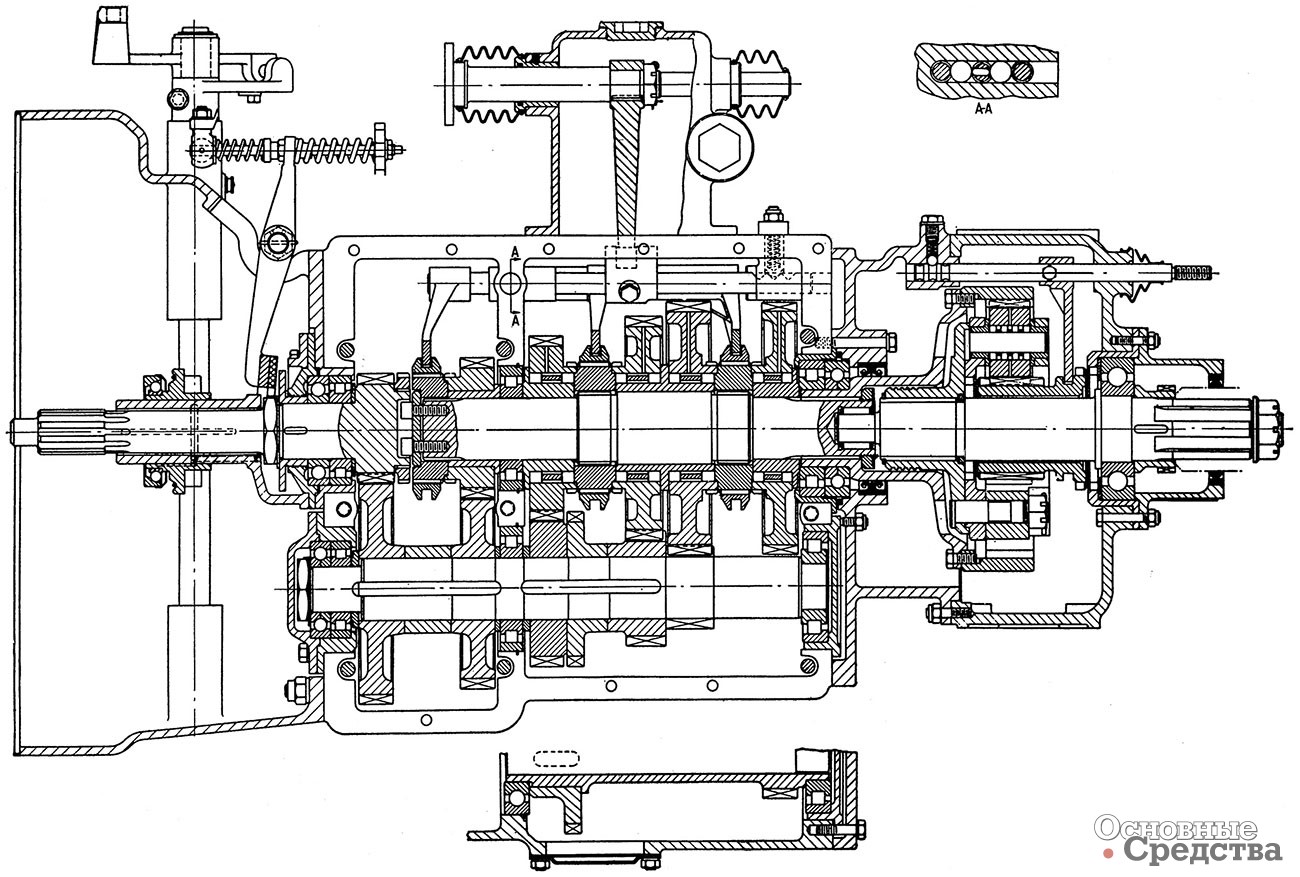

Двенадцатиступенчатая коробка передач фирмы ZF, состоящая из основной, шестиступенчатой коробки и двухступенчатого делителя

К числу важнейших факторов, влияющих на КПД ступенчатых коробок передач, относятся правильный выбор кинематической схемы, от которой зависит число пар зубчатых колес, находящихся в зацеплении при передаче момента, а также частоты вращения, передаваемая мощность, эффективность системы смазки, точность изготовления зубчатых колес и деталей картера.

На грузовых автомобилях наибольшее распространение получили трехвальные коробки с прямой передачей, получающейся при соединении первичного и вторичного валов. По взаимному расположению ведущего и ведомого валов коробки передач разделяют на соосные и несоосные. Последние встречаются в основном на переднеприводных грузовых автомобилях.

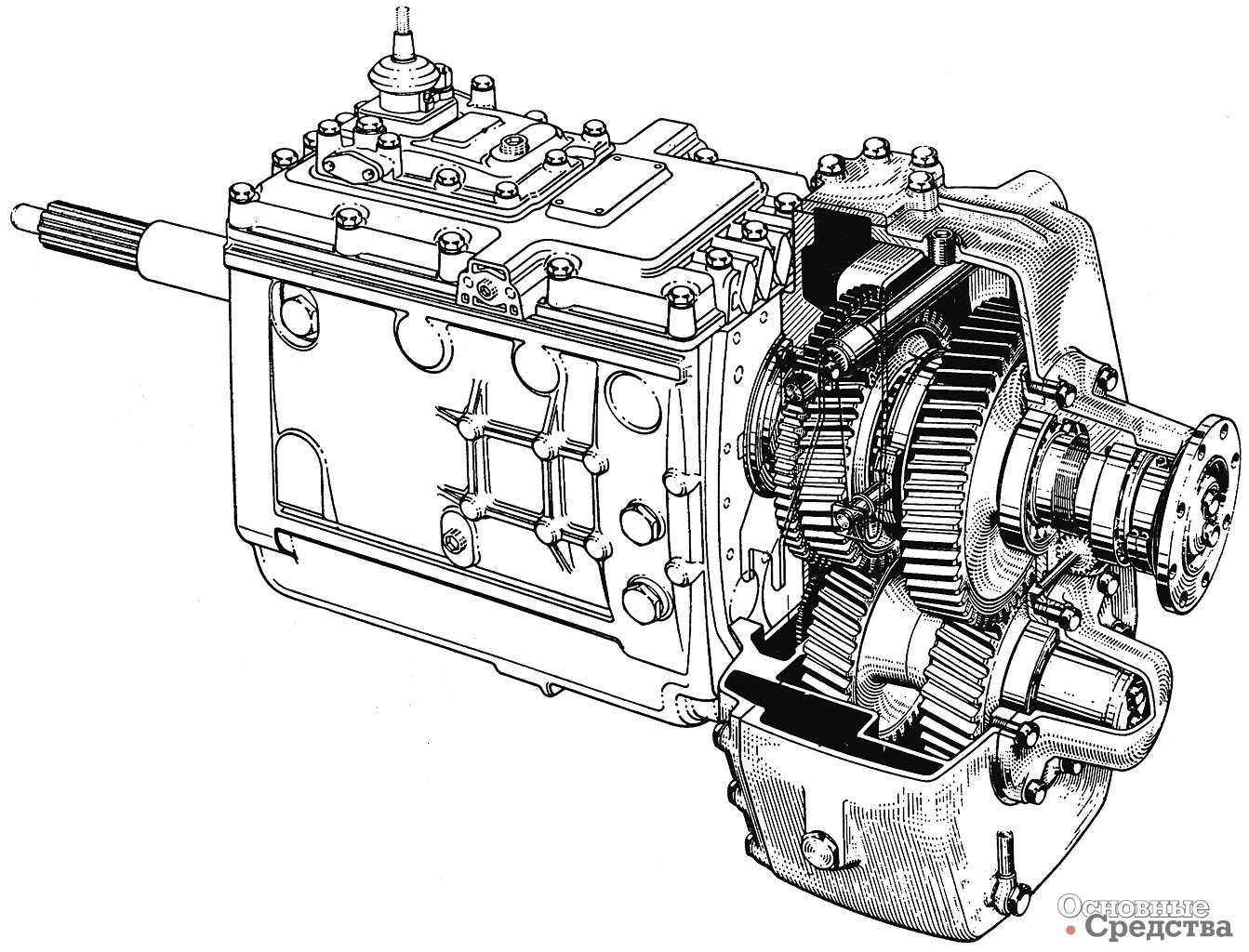

Задний демультипликатор с соосным отбором мощности на коробке передач ZF GG

Подавляющее большинство механических коробок передач выполняют с неразветвленным силовым потоком, так что через каждое включенное зубчатое зацепление проходит весь поток мощности. Встречаются, однако, коробки, в которых поток мощности делится на две или три ветви. В них больше зубчатых колес, которые имеют меньшие размеры, а следовательно, меньшие моменты инерции и окружные скорости. Применение таких схем объясняется желанием повысить срок службы трансмиссии при большой передаваемой мощности.

Многоступенчатые трансмиссии создают на базе основной четырех-, пяти- или шестиступенчатой базовой соосной трехвальной коробки, присоединяя к ней дополнительную коробку. Обычно она имеет две передачи (прямую и понижающую) и обеспечивает удвоение числа передач. Применение трехступенчатой дополнительной коробки позволяет утроить число передач базовой коробки. Водитель в обоих случаях использует два органа управления: один базовой, другой дополнительной коробкой.

Десятиступенчатая коробка передач David Brawn, тип 557А

Если передаточное число пониженной передачи в дополнительной коробке достаточно большое, чтобы увеличить общий диапазон, по крайней мере, вдвое, ее называют «демультипликатор». Если же она почти не увеличивает общий диапазон, а служит для получения «половинок» между передачами основной коробки, ее называют «делителем», имея в виду, что она делит имеющийся диапазон на большее число ступеней. Сегодня к базовой коробке часто пристыковываются две дополнительных – и спереди, и сзади. Естественно, одна из них является демультипликатором, другая – делителем.

Делитель имеет простую конструкцию и минимальное число зубчатых колес. КПД коробки с делителем практически не отличается от КПД базовой коробки, так как сохраняется число зубчатых зацеплений, передающих силовой поток. При передней установке недостатком делителя является увеличение крутящего момента на входе базовой коробки, что заставляет использовать в ее качестве более мощный, и соответственно, тяжелый агрегат. Эту проблему можно решить, установив делитель сзади, однако там обычно оставляют место для демультипликатора, установка которого спереди практически исключена из-за большого передаточного числа низшей передачи.

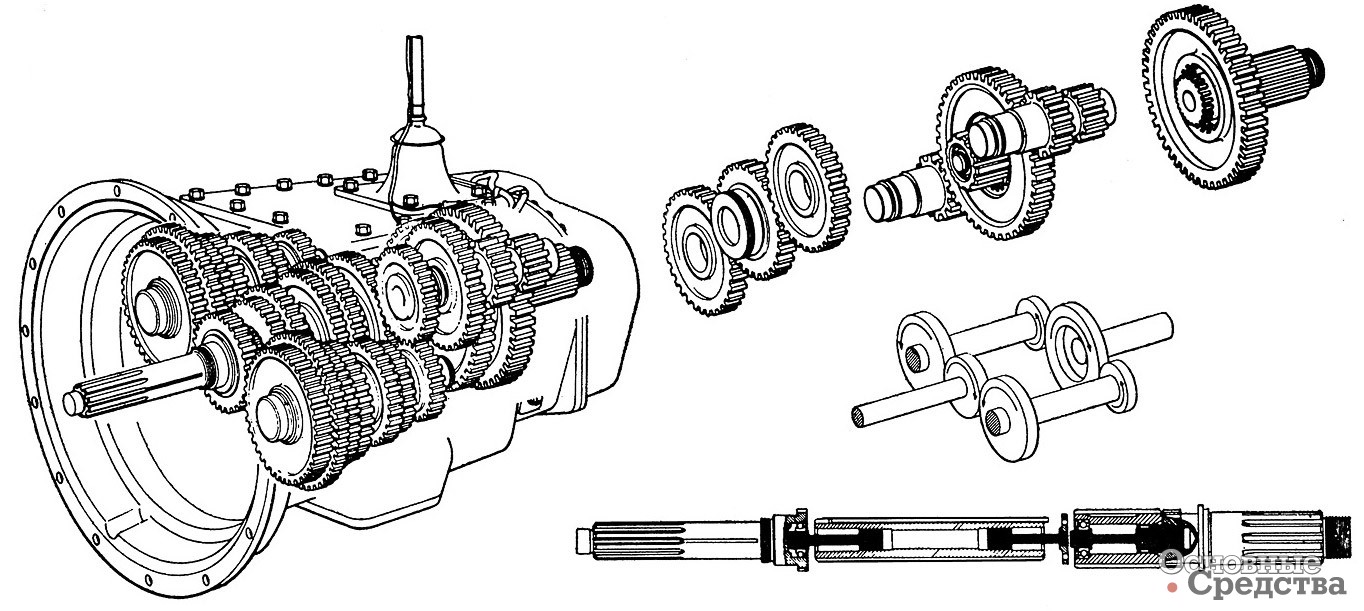

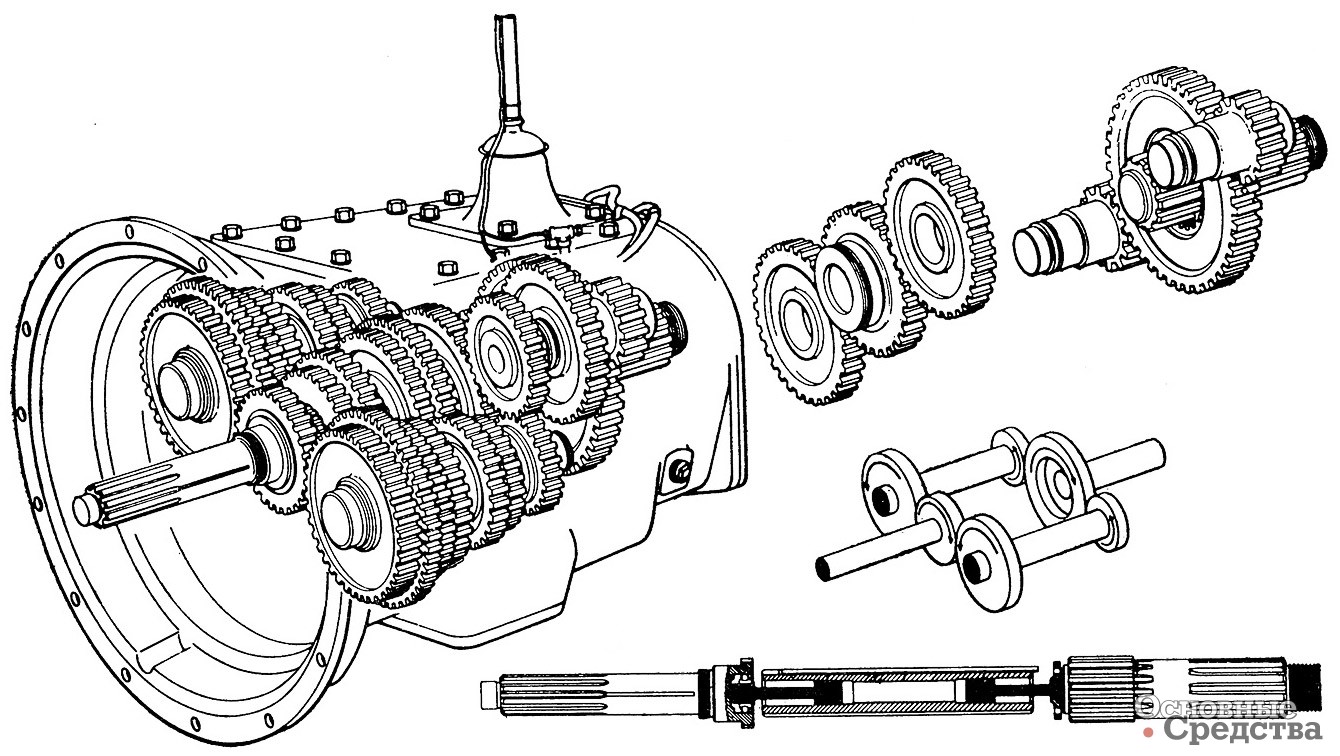

Десятиступенчатая коробка передач Fuller, тип RT-910 с двумя параллельными промежуточными валами
Пятнадцатиступенчатая коробка передач Fuller RT-915

Задний демультипликатор конструктивно может повторять делитель или выполняться планетарным. При этом не происходит увеличения нагрузок в базовой коробке. Его диапазон ограничивают 4,0, поскольку при больших величинах усложняется переключение ступеней.

Большой диапазон демультипликатора используют как для расширения общего диапазона многоступенчатой трансмиссии, так и для одновременного сокращения диапазона базовой коробки. Правда, в таком случае уменьшается унификация базовой коробки и коробки с редуктором, так как сокращенный диапазон не позволяет использовать ее без демультипликатора. Зато уменьшается крутящий момент на вторичном валу базовой коробки, и она может быть выполнена более компактной и легкой. Кроме того, значительно уплотняется ряд ее передаточных чисел, что облегчает как работу синхронизаторов (можно поставить их на все передачи), так и собственно переключение передач. Вместе с тем, при работе на низшей передаче демультипликатора КПД трансмиссии снижается на 3 – 4%. Применение в демультипликаторах планетарных рядов сделает конструкцию легче и компактнее.

Двенадцатиступенчатая (4х3) коробка передач Spicer, модель 8512
