Рекомендации экспертов для начинающих бурильщиков неглубоких скважин

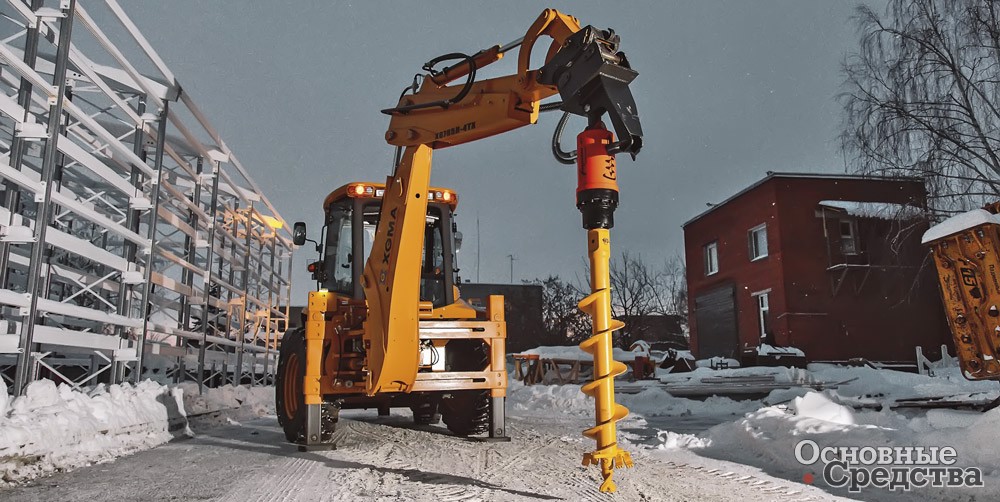

Этап, на который были потрачены долгие часы изучения продукта в интернете и общения с менеджерами по продаже гидробуров, мы пропустим, потому что он у всех разный. Итак, вы получили долгожданный комплект, состоящий из гидровращателя, адаптера и бурового инструмента. Самое время прочитать несколько практических советов. Начнем…

Гидровращатель

Вместе с гидровращателем к вам приходят комплект для подключения и «Инструкция по эксплуатации». Давайте на примере электронной карточки гидро­вращателя Delta RD7 рассмотрим наполнение этого полезного раздела.

• Электронная версия буклета «Гидробуры и траншеекопатели Delta», в котором можно увидеть модельный ряд гидро­вращателей и траншеекопателей Delta с техническими характеристиками, а также дополнительные опции, облегчающие работу и расширяющие возможности оборудования.
• Памятка «Технические данные Delta RD7», включающая в себя все необходимые данные, размещенные на одной странице (по сути, аналог паспорта оборудования).
• Диаграммы, показывающие зависимость скорости вращения от подаваемого потока в гидроконтуре и крутящего момента, создаваемого давлением в напорной линии гидроразводки базовой машины.

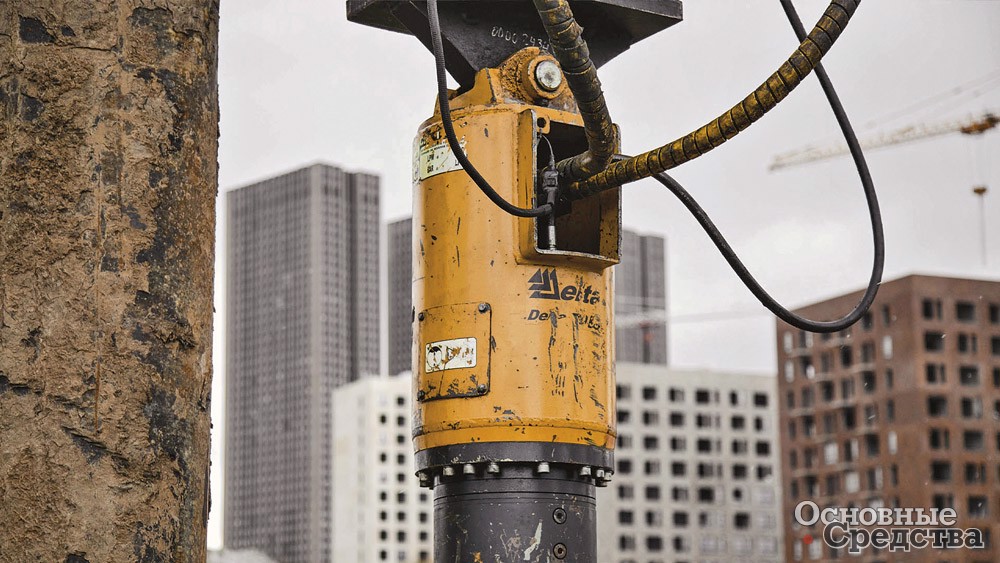

Инструкцию на гидровращатель рекомендуем хранить вместе с инструкцией на базовую машину. Кстати, все важные сведения о вращателе размещаются на шильде – алюминиевой табличке, прибитой к корпусу вращателя между «ушами» крепления. Место крепления шильда, как правило, не подвергается механическим воздействиям, но в строительных работах нештатные воздействия разного рода не являются большой редкостью, поэтому перенесите все данные в бумажную инструкцию, в которой они точно сохранятся на протяжении многих лет эксплуатации.

Адаптер

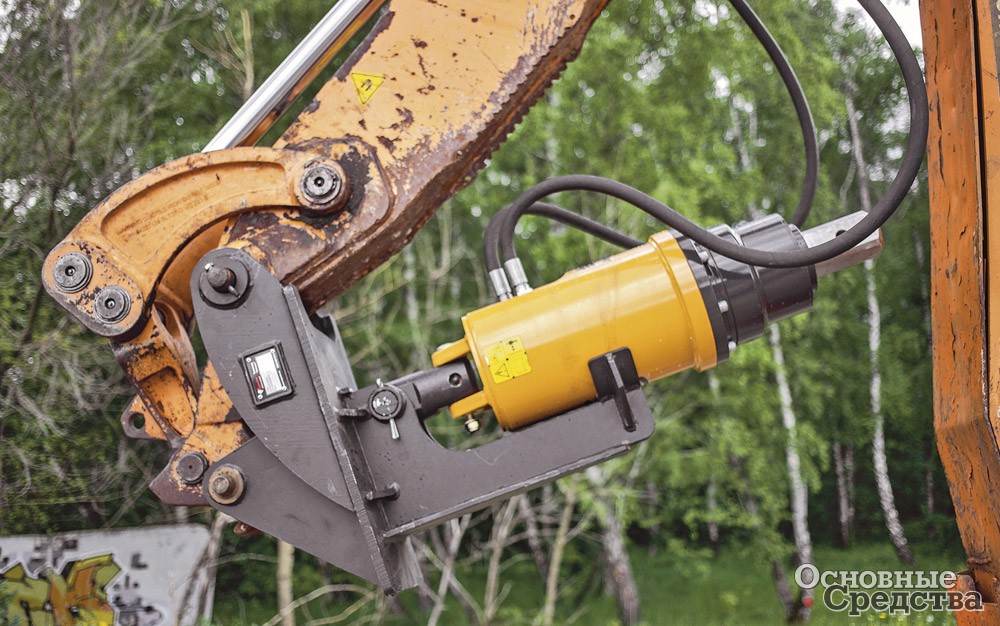

Первое, что надо сделать при установке гидробура, – установить адаптер на базовую машину. На всякий случай напомним, что пальцы для крепления адаптера к стреле экскаватора, как правило, не входят в стандартную комплектацию. В некоторых случаях можно использовать ковшевые пальцы, освободившиеся после снятия ковша, но если стоит квик-каплер, то вердикт один: необходимо приобрести с гидробуром комплект пальцев. Учитывая, что гидробур можно навесить почти на любую машину, имеющую гидравлический контур, адаптеры различаются по типам:

• однопальцевый адаптер (серьга) и его разновидности – установка на экскаватор без быстросъемного механизма (БСМ), КМУ;
• двухпальцевый адаптер – установка на экскаватор с БСМ;
• двухпальцевый адаптер с упором – установка на экскаватор с БСМ;
• монтажная рама – установка на мини-погрузчик, фронтальный или телескопический погрузчики.

Перед монтажом адаптера необходимо убедиться, что посадочные места чистые, и обильно смазать их и ковшевые пальцы в местах соединений. Не лишним будет еще раз проверить, что тип и модель адаптера соответствуют базовой машине. И не забывайте про главное правило техники безопасности: устанавливать или снимать адаптер следует вдвоем с опытным специалистом, а иногда и втроем, учитывая, что один из работников – это оператор машины. Предварительно подготовьте все необходимые инструменты и при необходимости грузоподъемный механизм.

Редукторное масло

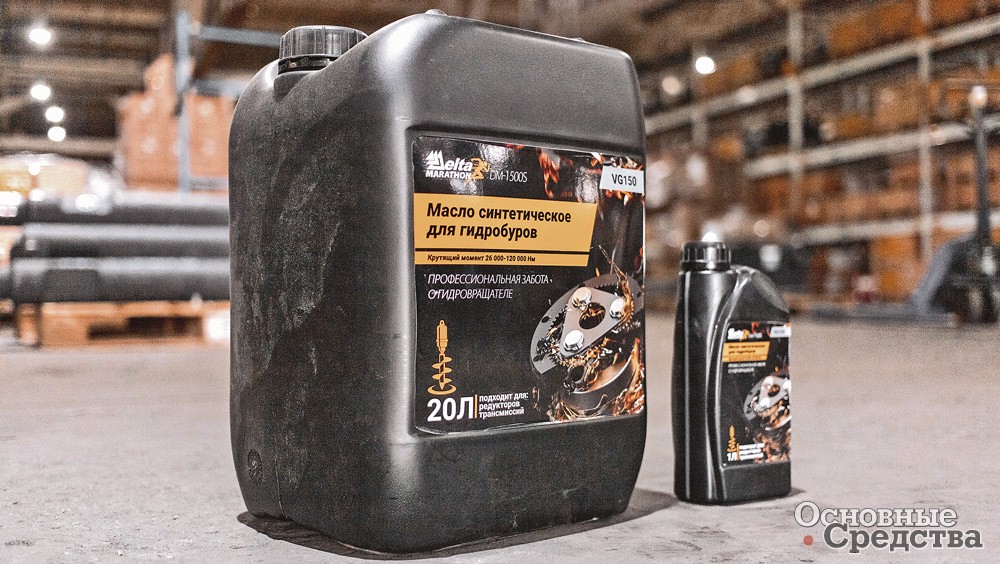

В редукторе обязательно должно быть достаточно качественного масла. Если гидробур приобрели в каком-либо сомнительном месте, то рекомендуем заменить масло в редукторе – тогда вы будете уверены, что заправлено правильное масло в необходимом количестве. У масла во вращателях ГК «Традиция» есть интересная особенность – оно подкрашено в зеленоватый цвет. Для чего это сделано? При работе с гидравлическим навесным оборудованием, имеющим редуктор, все сталкиваются с двумя типами масел: редукторное (трансмиссионное) и масло из контура базовой машины. Эти жидкости имеют свойство протекать, но вытекание схожих внешне масел несет совершенно разную степень опасности.

Если течь масла из машины говорит о том, что расслабилась затяжка РВД и достаточно их подтянуть, то масло из редуктора – это сигнал для команды: «Стоп, машина!» Причина может быть и в уплотнении вала, которое можно просто заменить, и в поломке мотора, который пробило избыточным давлением и это же давление теперь выдавливает редукторное масло, – это серьезная поломка с дорогостоящим ремонтом. Подкрашенное масло и является индикатором серьезности масляной струйки – в 90% случаев достаточно затянуть или заменить РВД. Есть ли такая индикация в масле, которое залито в гидровращатели других производителей? Этот вопрос мы оставим открытым, но рассчитывать на это не стоит.

Не забывайте также про сезонность редукторного масла. Учитывая, что в нашей стране оборудованию приходится работать при температуре окружающей среды от +45 до –45 °C, масло тоже надо использовать соответствующее. «Универсальное» масло зимой густеет так, что не провернешь, а летом стекает с сопряженных поверхностей, не создавая смазывающего масляного пятна, поэтому не забывайте регулярно менять качественное редукторное масло для лета на качественное редукторное масло для зимы, и наоборот.

Обратите внимание на применяемость масла в зависимости от крутящего момента: если крутящий момент от 1000 до 25 000 Н.м – используется минеральное масло, а если 26 000 Н.м и выше – масло синтетическое (рекомендуем синтетическое ПАО).

Буровой инструмент

Коснемся практических сторон подбора бурового инструмента к навесному гидровращателю, на которые стоит обращать внимание.

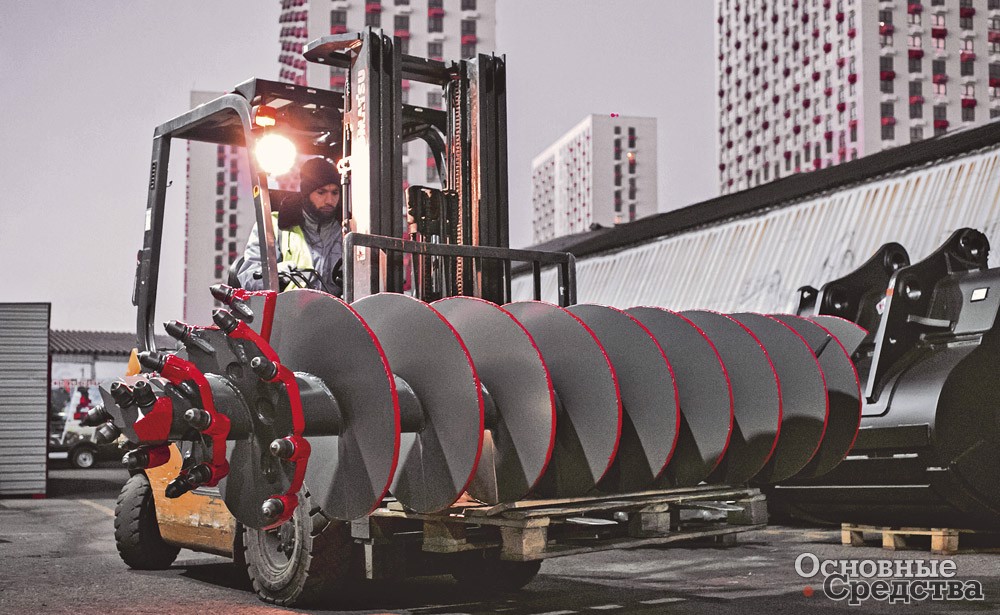

Первое, что следует сказать: изучите всю техническую информацию о шнекобурах, бурах, штанговых и винтовых удлинителях: габаритные и рабочие размеры, массу, материал, из которого они изготовлены, количество зубьев и резцов и их наименование, описание с рекомендациями по применяемости, инструкции и цены. Вы изучили полезную информацию, а затем обратились к менеджеру компании-продавца для получения рекомендаций, уточнения правильности подбора и наличия продукции.

При получении бурового инструмента обязательно проверьте его на прямолинейность, хотя бы визуально. Если есть возможность проверить покупку более точными способами, воспользуйтесь ею. При установке на гидробур кривизна будет видна точно. Такие случаи встречаются крайне редко, но при обнаружении кривизны произведите фото- и видеофиксацию и сразу требуйте замены дефектной продукции по гарантии. В любом случае проверьте всё до начала бурения, потому что буровой инструмент со следами работы не подлежит замене по гарантии. При неправильной эксплуатации погнуть буровой шнек или удлинитель можно на первой же лунке, поэтому формулировка «пробурил всего три лунки» не имеет никакого практического значения.

Процесс бурения. Гидровращатель

Периодически мы общаемся с людьми, ожидания которых относительно скорости буровых работ не оправдались. Производительность бурения в первую очередь зависит от двух элементов – гидровращателя и бурового инструмента. Есть еще масса машины, тип грунта, диаметр и глубина скважины, опыт машиниста, время года и т.д., но мы остановимся на самом оборудовании.

Работа гидровращателя зависит от следующих гидравлических параметров: поток, давление и подпор (обратное давление). Насколько быстро вращатель крутит вал и с каким усилием, зависит только от вашей базовой машины. Для правильного подбора гидровращателя нам необходимо знать эти три показателя. Основные источники данных: паспорт/ инструкция по эксплуатации базовой машины; представитель производителя техники (дилер или сам производитель); информационные таблицы (шильды), находящиеся на самой машине; интернет; сам клиент; замеры, заказанные в профильных организациях. Чаще всего информацию удается получить от клиента, из паспорта машины или интернета. Шильды на спецтехнике чаще всего не несут необходимых данных.

В интернете часто встречаются разные данные на одну и ту же машину, но сплошь и рядом данных по потоку и давлению просто нет. Либо вы можете найти идеальные данные, полученные в лабораториях или в расчетах, но на практике будут большие отличия из-за потерь или износа гидросистемы вашей техники. Про подпор вообще почти никто не пишет, поэтому на больших экскаваторах от 20–25 тонн лучше по умолчанию подключать дренажную линию. Иногда практические замеры опровергают все данные, поэтому это самый надежный из всех источников, к тому же предоставляющий данные по подпору.

Процесс бурения. Буровой инструмент

Если гидровращатель подобран правильно, с учетом всех необходимых параметров, а производительность вас все равно не устраивает, скорее всего, проблема в неправильном выборе бурового инструмента. Обычно с этим сталкиваются те, кто выбирает сам, не погрузившись в тему и пропустив ее в обсуждении с менеджером компании-продавца. Либо те, кто считает, что у него универсальный буровой инструмент, но универсального инструмента не существует: конусный шнек будет неэффективен в мягких грунтах, поскольку выносит слишком мало грунта при бурении скважины, а лопастной шнек не справится с крепким грунтом.

Есть бурильщики, которые используют шнековые буры других производителей. Само по себе это не является причиной плохого бурения, так как в нашей стране есть производители качественного бурового инструмента. Но есть и много дилетантов, а еще хуже – халтурщиков (чаще всего самые дешевые предложения), желающих ввести вас в заблуждение. Кстати, неправильно подобранный или конструктивно не соответствующий буровой инструмент является причиной увеличенной нагрузки на планетарный редуктор и гидромотор гидровращателя, что приводит к их ускоренной поломке, которая не будет считаться гарантийным случаем. Используйте только качественный и правильно подобранный буровой инструмент. Выбор бурового инструмента, а значит, ответственность за правильную работу гидробура, лежит только на вас.

Несколько кратких советов

Нельзя погружать буровой инструмент за одно движение по типу «вкрученного самореза», с последующим его выдергиванием, так как это может привести к поломке бурового инструмента или редуктора гидровращателя. Погружая буровой инструмент, время от времени останавливайте подачу вниз, давая буровому инструменту несколько раз провернуться на одном месте, для облегчения транспортировки грунта на поверхность, отсекая его часть за частью. Расстояние между этими отсечками необходимо определить экспериментальным путем на месте бурения.

Если вы все же чрезмерно вкрутили буровой шнек, так, что при попытке вынуть буровой инструмент возникает сильное сопротивление, включите реверс вращения шнека и медленно поднимайте его из скважины в вертикальном положении. Ни в коем случае не тяните перегруженный буровой шнек – машина всегда сильнее, поэтому вы сломаете буровой инструмент или гидровращатель. Случаев поломки экскаваторов пока не зафиксировано, но лучше не рисковать… Регулярная очистка ствола скважины и бурового инструмента не только продлит жизнь буровому шнеку, но и существенно ускорит процесс бурения.

При бурении в скальной породе рекомендуется включить медленную подачу воды, чтобы повысить эффективность работы и увеличить срок службы режущих компонентов, а также регулярно (примерно раз в 15 минут) извлекать бур из скважины для охлаждения режущих элементов и скважины, так как в забое скважины возрастает температура, что приводит к усиленному износу зубьев и укреплению буримой породы, особенно с содержанием кварца. Если не пренебрегать этой рекомендацией, то общая производительность возрастет.

Процесс бурения. Удлинители

Практически при любом бурении длины стандартного шнекобура недостаточно, и необходимо применить удлинители. Существуют удлинители штанговые и винтовые.

Удлинители штанговые применяются обычно при рейсовом бурении на мини-погрузчиках, мини-экскаваторах или экскаваторах-погрузчиках, которые обычно не углубляются дальше 3–5 метров. Такие удлинители просты в производстве и по­этому существенно дешевле винтовых. Мы тоже считаем, что нет смысла переплачивать там, где этого можно избежать. Можно со штанговыми удлинителями бурить и на бòльшую глубину, просто процесс несколько затянется во времени, если сравнивать с винтовыми шнековыми колоннами. В случаях бурения диаметрами 900, 1000, 1200 мм, которые используются для изготовления колодцев, мы настоятельно рекомендуем использовать именно штанговые удлинители, невзирая на то, что глубина может достигать 8, 10, 12 и более метров. Это связано с большой массой извлекаемого грунта.

Удлинители штанговые телескопические. Это разновидность штанговых удлинителей, которая удобна тем, что наращивание и сокращение длины бурового инструмента производится без съема удлинителей.

Удлинители винтовые уместны при бурении глубже 6 метров. Работы обычно производятся экскаваторами массой от 13 тонн или КМУ, но тогда грунт должен быть легким, а диаметр небольшим, примерно 150–350 мм.

Шнековые удлинители дороже, чем штанговые, но их производительность быстро окупает эту разницу. Поточное бурение производительнее рейсового, потому что грунт сам поднимается беспрерывно по шнековому транспортеру от забоя к выходу. Если грунт мокрый и вязкий, то его можно извлечь всей колонной за один раз, правда, длина шнековой колонны будет привязана к высоте разгрузки экскаватора и в некоторых случаях понадобится удлинитель-гусек.

Использование винтовых удлинителей со съемным буром удобно в двух аспектах.

1. Замена изнашивающегося бура дешевле, чем замена шнекобура.
2. С одной шнековой колонной можно брать с собой несколько буров под разные грунты, вы ведь не всегда знаете, что вас ждет через 2, 5, 12 метров вниз.

Самыми популярными среди винтовых буров являются длины 2000, 3000 и 4000 мм, так как ими удобно оперировать во время работы. Но все чаще заказчики требуют именно 6-метровый удлинитель, в таких случаях мы уточняем: точно ли кинематика машины позволяет поднять такую длину с земли и бурить? Если да, то, конечно, берите спокойно 6000 мм, при условии, что есть на чем их транспортировать.

В заключение скажу, что обычные шнекобуры нами изготавливаются для работы со штанговыми удлинителями, так как винтовая часть не доходит до верха хаба. Таким образом, если к нему присоединить винтовой удлинитель, то непрерывной подачи не произойдет. Для работы с винтовыми секциями шнекобур надо подбирать с дополнением «винтовой» (если вы выбрали не бур, а шнекобур).

Успешное бурение – это комплексный процесс, требующий не только качественного оборудования и инструментов, но и глубоких знаний, опыта и внимания к деталям. Соблюдение требований правил эксплуатации оборудования – гарантия эффективного и безопасного бурения. Надеемся, что наша инструкция поможет вам достичь оптимальных результатов в вашей работе и избежать возможных проблем и простоев.
