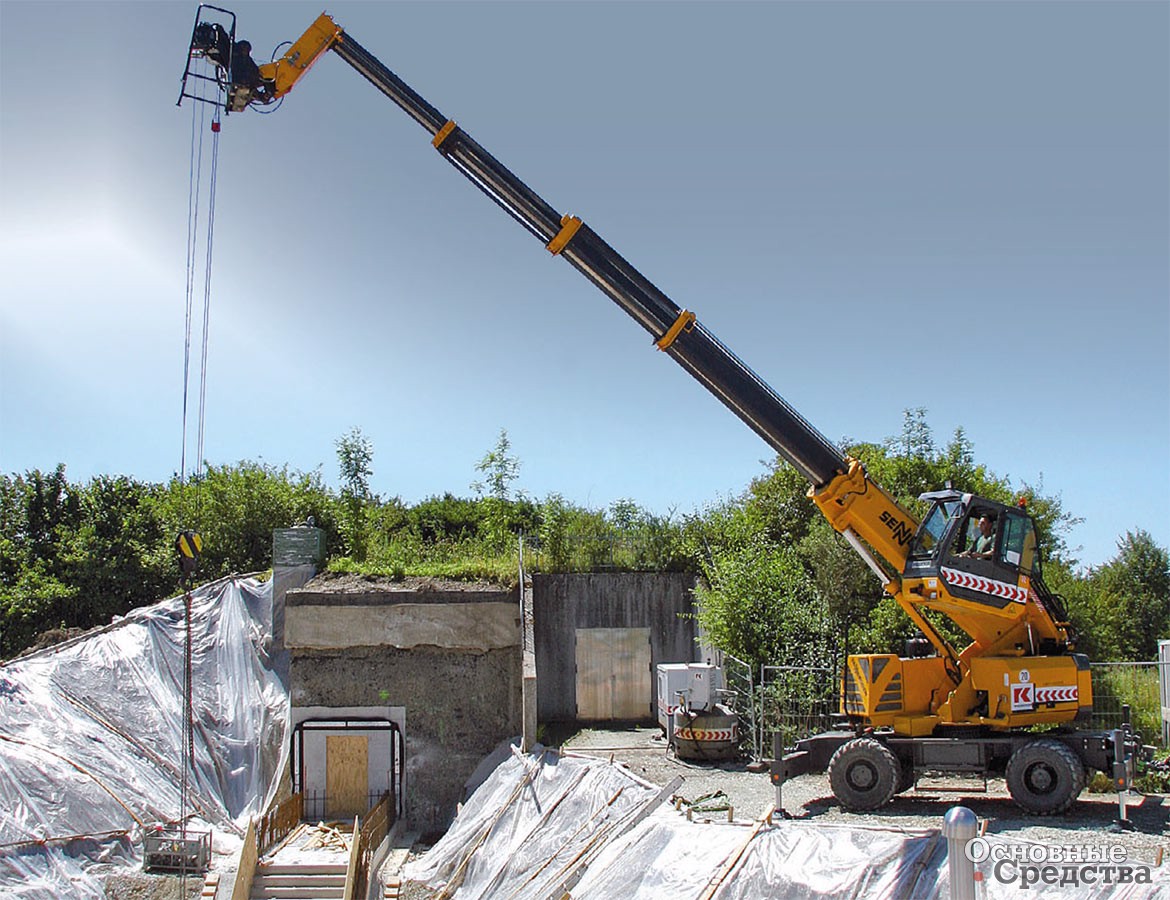

Sennebogen 608 Multicrane работает с грузовой лебедкой

Пневмоколесные краны
Обзор кранов на пневмоколесных экскаваторных шасси

Технический прогресс создал много видов грузоподъемной техники с ходовой частью на пневматических колесах, и если к термину «пневмоколесный кран» подходить буквально, то сюда можно отнести и краны на стандартных автомобильных шасси, и на специальных шасси автомобильного типа, и краны класса city, и короткобазные, и собственно пневмоколесные. В данном контексте под пневмоколесным краном понимается грузоподъемная машина на двухосном пневмоколесном шасси, с двигателем на крановой установке и управлением крановой установкой и шасси из кабины крановщика.

Все тот же прогресс вытеснил пневмоколесные краны на периферию рынка грузоподъемной техники, и их производством занимается ограниченное число производителей. Сегодня пневмоколесный кран, особенно с решетчатой стрелой, выглядит полным архаизмом. Невысокие ходовые свойства – низкая транспортная скорость, неустойчивость, превышение допустимой нагрузки на ось и габаритных размеров – не самые выгодные качества в наш мобильный век. Да и проходимость у них невысокая, несмотря на два ведущих моста и двускатную ошиновку. Кран не может, как экскаватор, вылезать из грязи, помогая себе стрелой. Недостатки являются обратной стороной достоинств – компактное, почти квадратное шасси требует минимум места для развертывания в рабочее положение, круговая рабочая зона, ограниченная только опорным контуром, означает, что кран может работать чуть ли не вплотную к своей платформе, при этом грузоподъемность не зависит от угла поворота платформы, и потому пневмоколесные краны подолгу используют на одном объекте и редко перегоняют.

Sennebogen 643М в транспортном положении

На российском рынке известны пневмоколесные краны Sennebogen. Пожалуй, это последняя компания на европейском континенте, продолжающая ими заниматься, а на вторичном рынке можно встретить краны советского производства.

Sennebogen выпускает четыре модели пневмоколесных кранов – 608 Multicrane, 613М, 643М и 683М грузоподъемностью (г/п) 8, 16, 40 и 80 т. Крановая установка с телескопической стрелой унифицирована с гусеничными кранами, ходовая часть унифицирована либо имеет много общего с шасси перегружателей.

Компактный пневмоколесный кран 608 Multicrane г/п 8 т находится на стыке пневмоколесных кранов и телескопических погрузчиков. Это машина с двигателем и кабиной на поворотной платформе на пневмоколесном шасси с двумя ведущими и управляемыми мостами и двускатной ошиновкой. Конечная секция 5-секционной телескопической стрелы, как на телескопическом погрузчике, снабжена оголовком, на механизм быстрой смены которого навешивается оборудование – кран-балка с крюками, кран-балка с гидравлической лебедкой, грузовые вилы, рабочая платформа. Крюковой подвески, тросов и лебедки на кране нет. В транспортном положении стрела наклонена вниз, и кран может работать грузовыми вилами, как телескопический погрузчик. Максимальная высота подъема груза на вилах – 20,2 м.

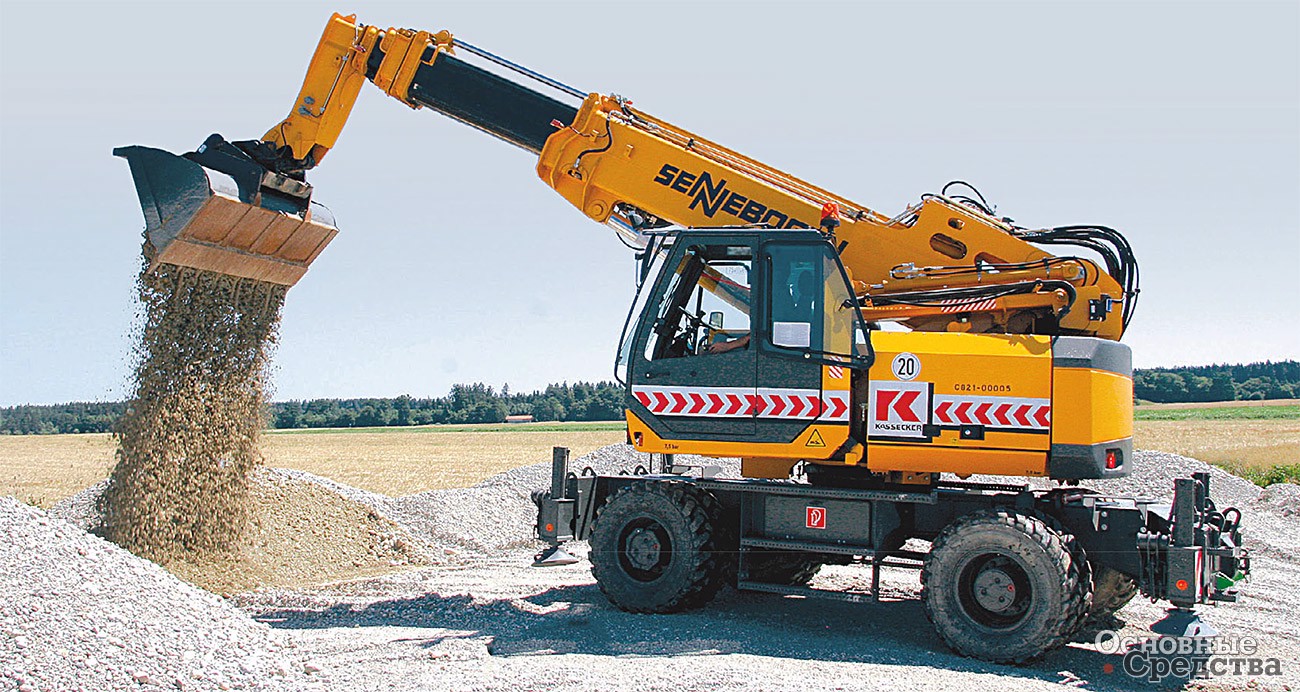

608 Multicrane в роли телескопического погрузчика

Рама шасси представляет собой жесткую конструкцию коробчатого сечения, устойчивую к скручиванию за счет близкого соотношения колесной базы к колее. Шасси снабжено откидными опорами.

Габаритные размеры крана вписываются в требования ПДД, его эксплуатационная масса – 19,3 т, максимальная скорость – 26 км/ч. Машина маневренная – предусмотрены три режима рулевого управления: передними колесами, согласованно передними и задними колесами, при этом радиус поворота по внешней опоре составляет 5,3 м, и «диагональный ход». Четырехцилиндровый дизель Deutz мощностью 90 кВт жидкостного охлаждения приводит трехсекционный насосный агрегат, обеспечивающий рабочие операции и ход. Кабина наклоняется и поднимается гидравлическим коленчатым механизмом.

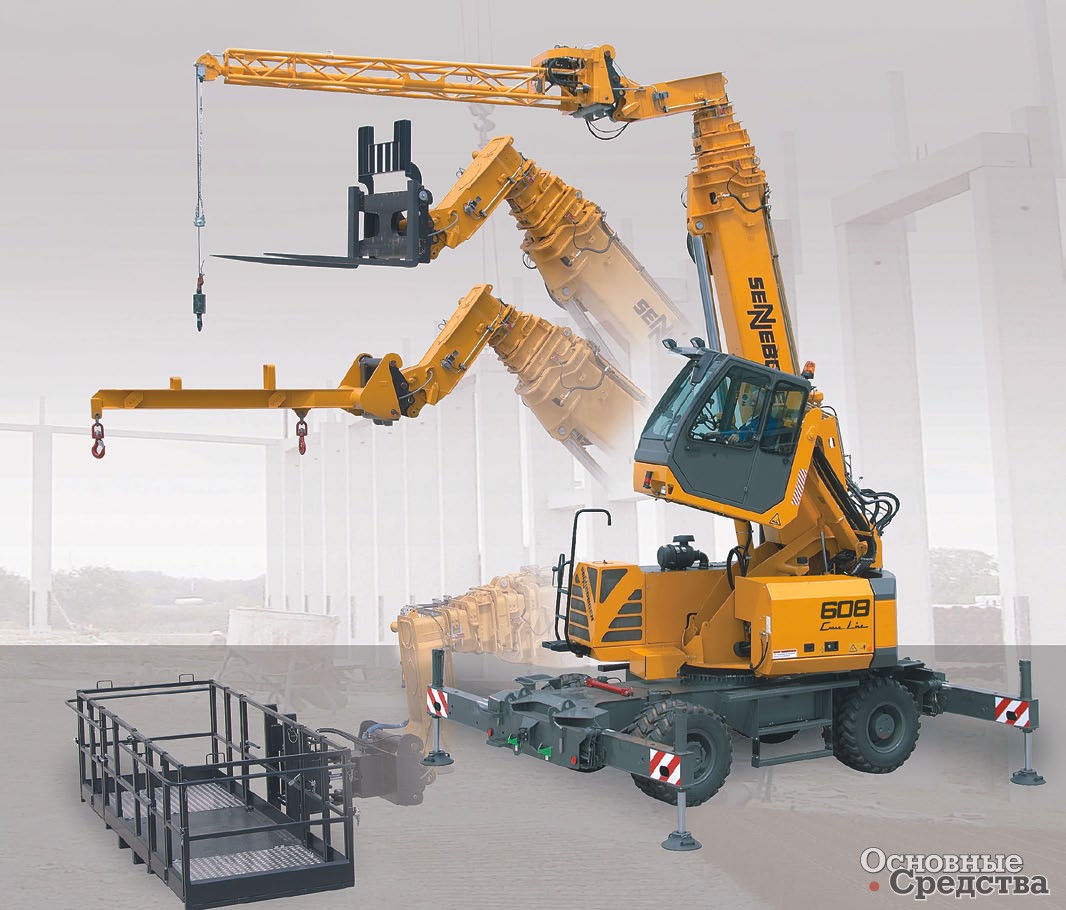

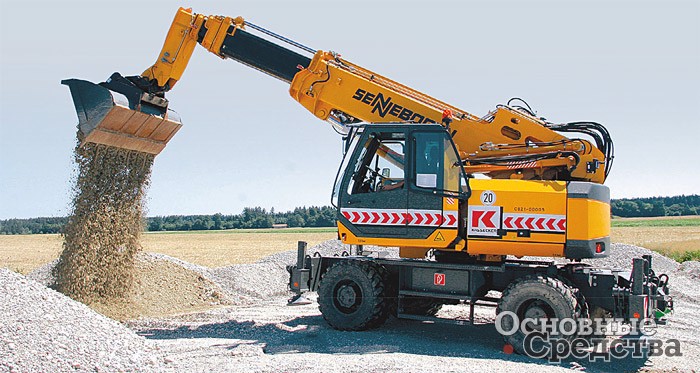

Варианты рабочего оборудования крана 608 Multicrane

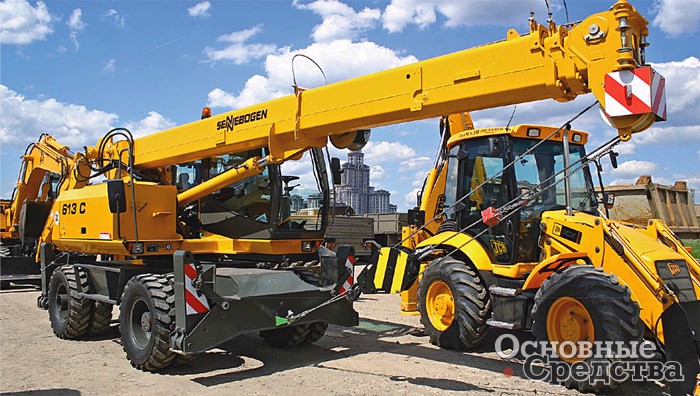

Кран 613М г/п 16 т скомпонован в традиционной «пневмоколесной» манере. Крановую установку комплектуют короткой 3-секционной телескопической стрелой длиной 6,1...14,6 м или длинной стрелой 7,5...18,8 м. У короткой стрелы высота подъема крюка 15 м, у длинной – 19 м. Кран может также работать с грейферным оборудованием. Кроме того, разработано дополнительное оборудование – гусек и оголовок стрелы с механизмом быстрой смены, на который навешивают грузовые вилы или рабочую платформу. Гусек устанавливается без помощи дополнительных устройств. Когда гусек не используется, его крепят на боковую поверхность стрелы.

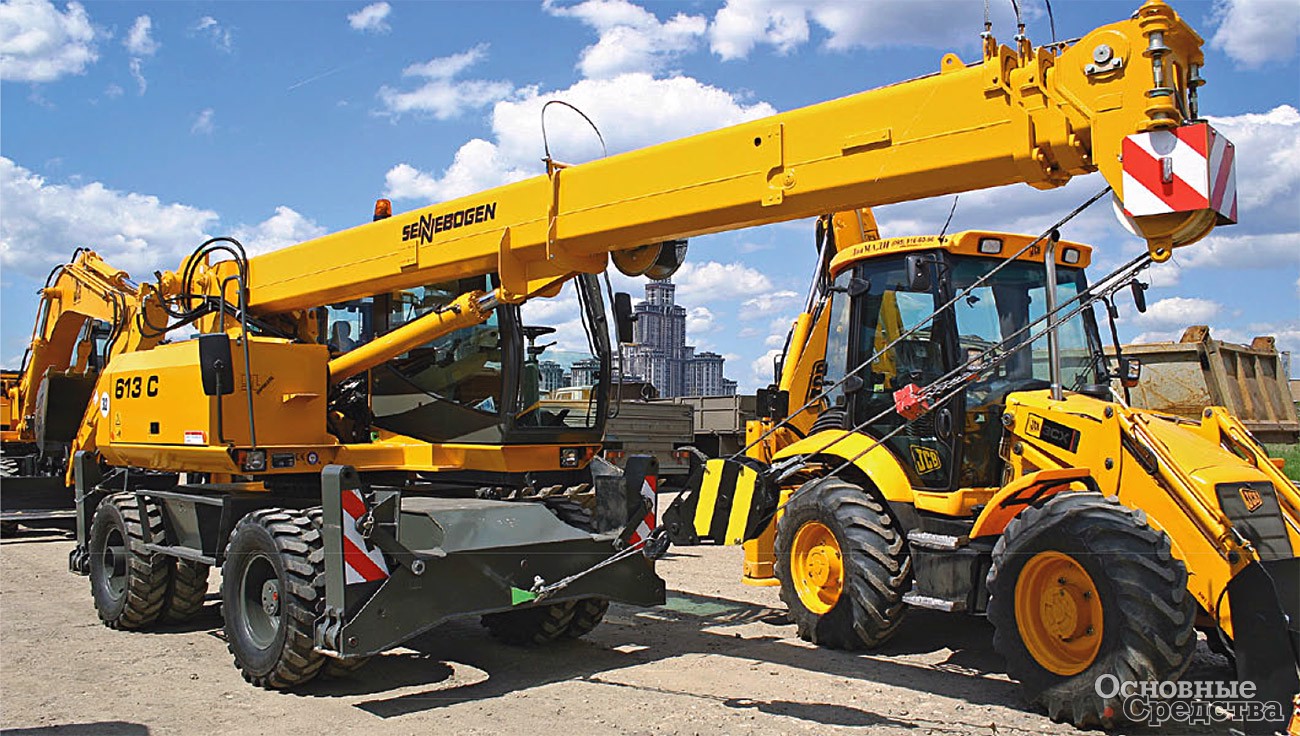

Sennebogen 613М в транспортном положении

Габаритные размеры крана укладываются в предписанные ПДД, затруднения может вызвать высота крана при прохождении под низкими мостами. Скорость крана – до 20 км/ч, эксплуатационная масса – 18 т.

Силовая установка – 4-цилиндровый дизель Deutz мощностью 75 кВт жидкостного охлаждения. На картере маховика установлены аксиально-поршневые и шестеренные насосы, приводящие механизмы крановой установки и ходовой части. В трансмиссию входит регулируемый гидромотор, установленный на двухступенчатой коробке передач, которая соединена с мостами карданными передачами. Шасси коробчатого сечения оснащено откидными опорами. Кабина крановщика жестко установлена на поворотной платформе.

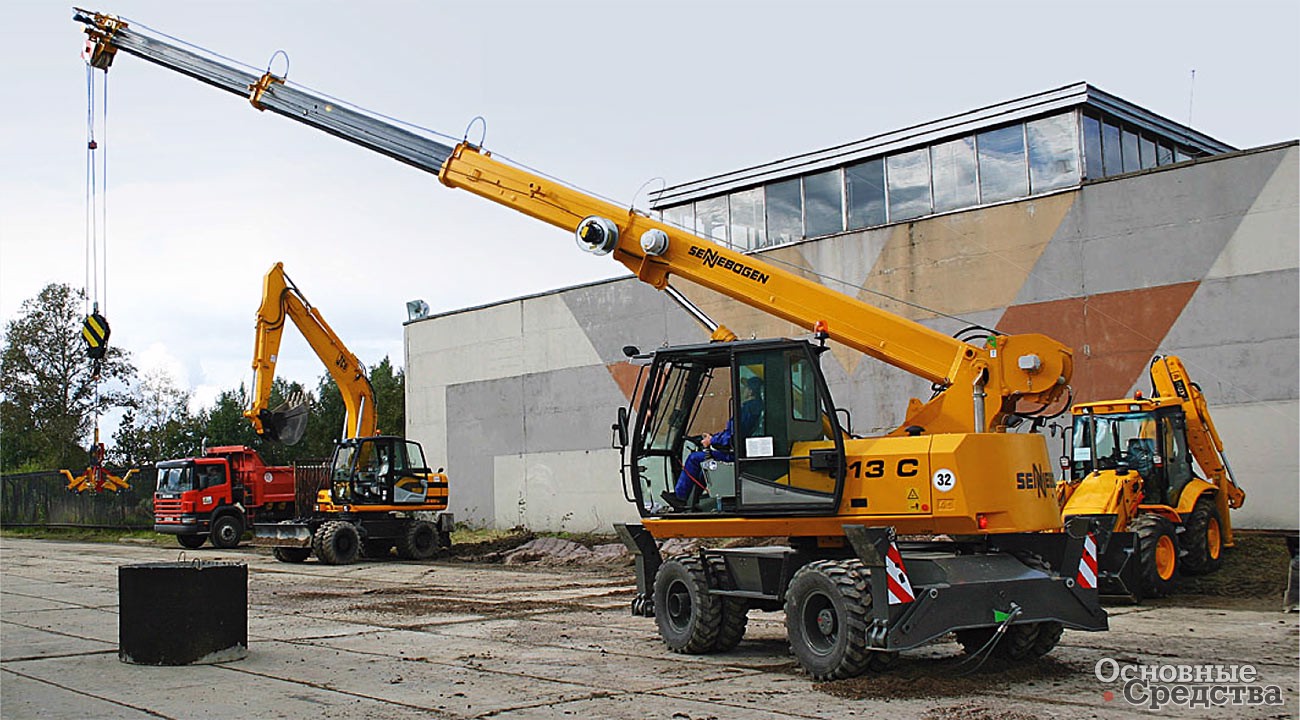

613М может передвигаться с грузом на крюке

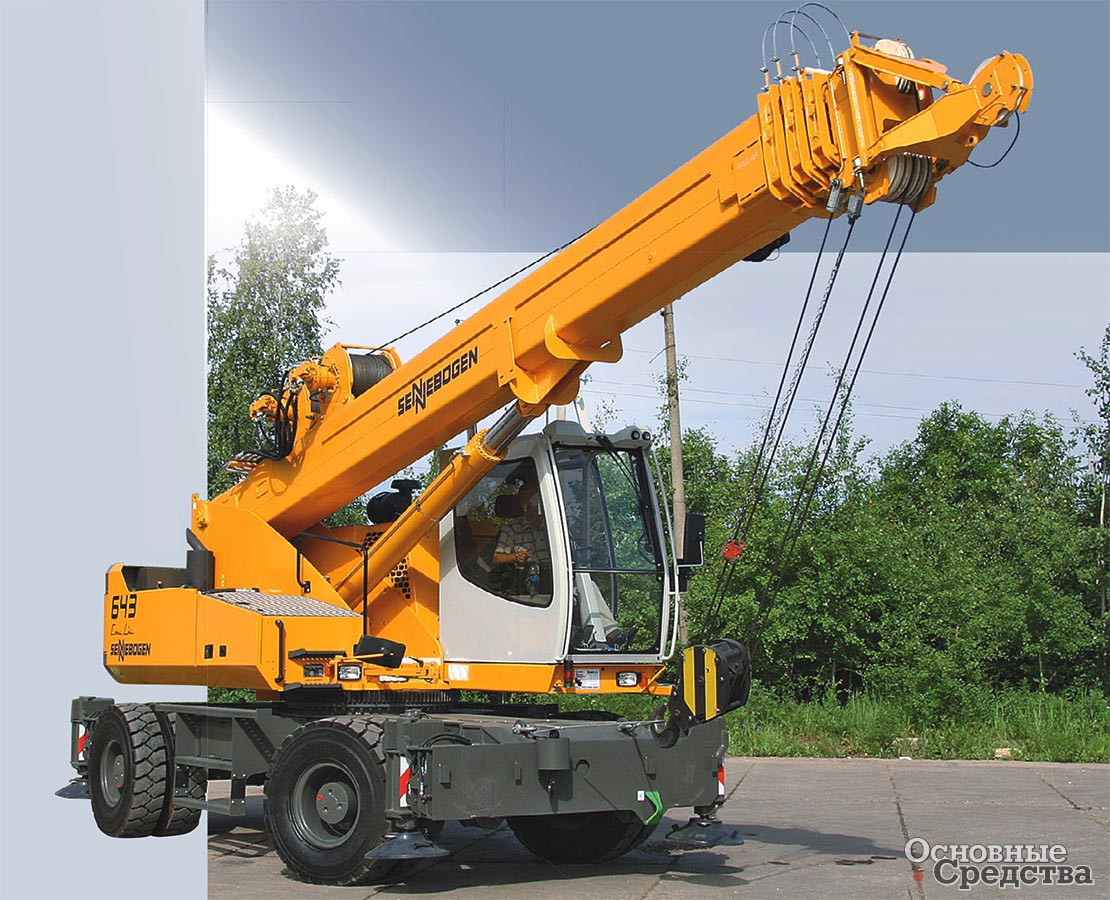

Кран 643М г/п 40 т выпускают в двух версиях  – с короткой стрелой 7,4…23,4 м и с длинной 9…30 м, а также с односкатной или двускатной ошиновкой. Маневренность обеспечена тремя режимами рулевого управления. Габаритные размеры превышают разрешенные ПДД, а потому при перемещении крана между удаленными площадками могут возникнуть затруднения. Эксплуатационная масса крана в зависимости от комплектации – от 24 до 26,3 т.

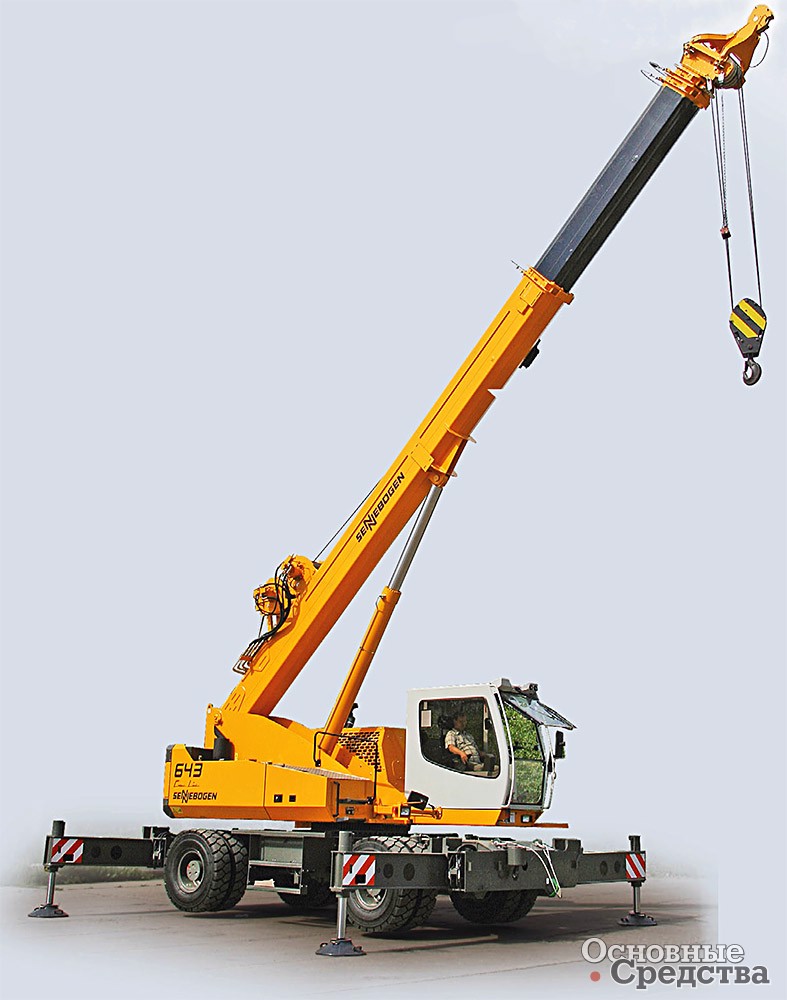

Кран 643М в рабочем положении

Главный узел крана – 4-секционная стрела коробчатого сечения со скругленной нижней поверхностью. Интересно решен механизм телескопирования. Он состоит из двухсекционного гидроцилиндра и системы несущих (выдвигающих) и возвратных тросов с полиспастами. Гидроцилиндр выдвигает первую телескопируемую секцию, а несущие тросы синхронно выдвигают вторую и третью секции. Втягивание секций происходит обратным порядком двумя возвратными тросами. Необычно расположение лебедки – на верхней поверхности базовой секции стрелы. Опора стрелы вынесена на самую корму по оси платформы. Кран укомплектован железобетонным противовесом и работает на полном опорном контуре на выдвижных опорах, на половинном контуре и без опор, для чего предусмотрена блокировка переднего балансирного моста. Возможно движение крана с грузом на крюке. Гусек длиной 13 м быстро монтируется. Дополнительная лебедка, чтобы тросы не спутались, приподнимается гидроцилиндром.

Двигатель – 4-цилиндровый дизель Deutz мощностью 135 кВт жидкостного охлаждения расположен по левому борту платформы. Основной аксиально-поршневой насос соединен с маховиком двигателя, четыре шестеренных насоса установлены на картере маховика. Гидромотор хода установлен на раздаточной коробке, соединенной с главными передачами мостов карданными валами. Гидромотор двухскоростной и обеспечивает два диапазона движения – рабочий и транспортный со скоростью до 30 км/ч. Все радиаторы скомпонованы в единый блок.

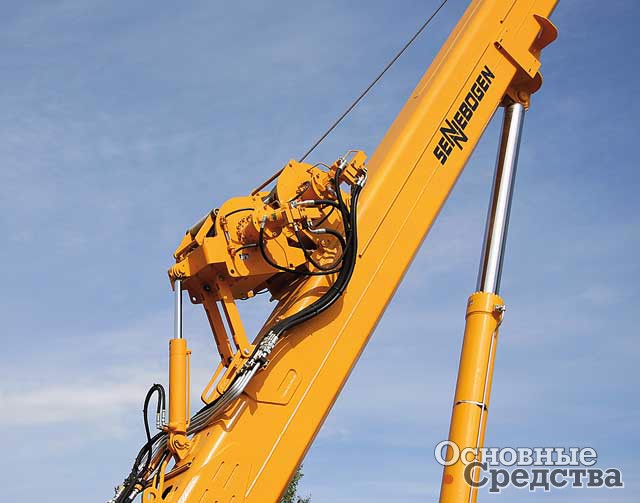

Основная и дополнительная лебедки крана 643М

Кабина отличается большой площадью остекления. Органы управления включают рулевое колесо, два джойстика и педали.

Габаритные размеры крана 683М г/п 80 т существенно превышают разрешенные ПДД, а максимальная скорость ограничена 10 км/ч. Эксплуатационная масса крана – 65 т, соответственно между объектами его можно только перевозить.

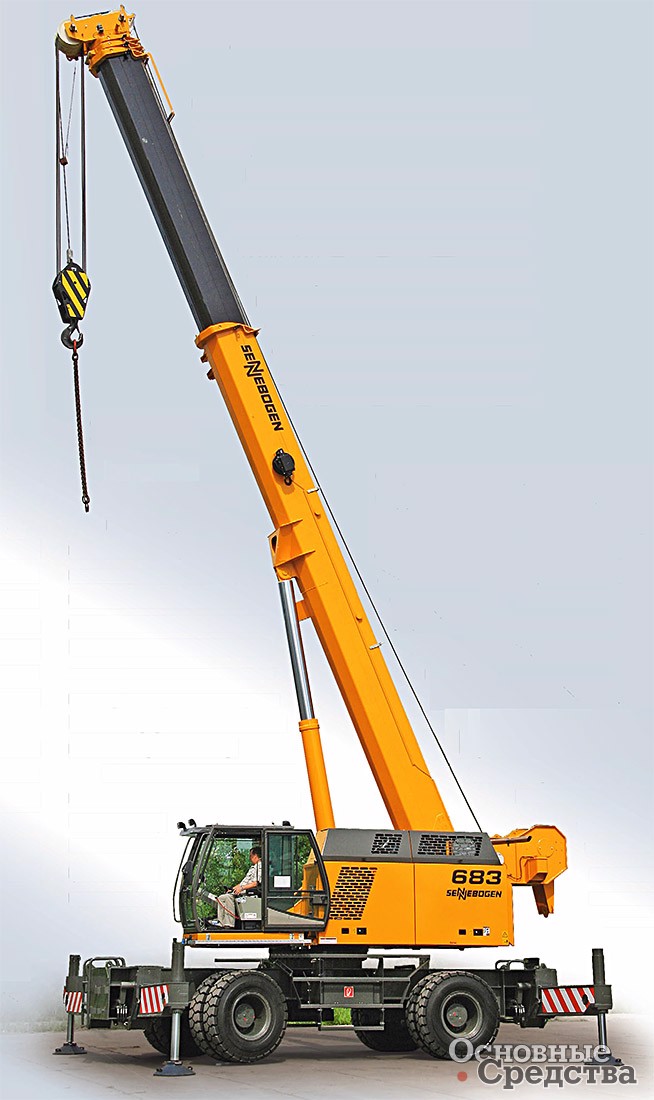

Sennebogen 683М в рабочем положении

Односкоростные гидромоторы хода агрегатированы непосредственно с главными передачами. Оба моста ведущие, но управляемый только передний. Пятисекционная стрела длиной 10,8…42 м выдвигается на всю длину 4-секционным гидроцилиндром, при этом секции выдвигаются поочередно. Набор противовесов навешивают с помощью второго крана. По заказу устанавливают гидроцилиндры для самостоятельного монтажа противовесов. Опоры крана также выдвижные.

Двигатель – 6-цилиндровый Deutz мощностью 200 кВт жидкостного охлаждения приводит основной аксиально-поршневой насос и несколько шестеренных насосов. Предусмотрен подогрев бака рабочей жидкости от электросети напряжением 220 В.

Просторная кабина остеклена практически полностью. Рулевое колесо отсутствует, и управление поворотом выведено на правый джойстик, который переключают на крановые операции и обратно кнопкой на самом джойстике. Кабина наклонная, механизм наклона состоит из двух гидроцилиндров. По заказу устанавливают подъемную кабину.

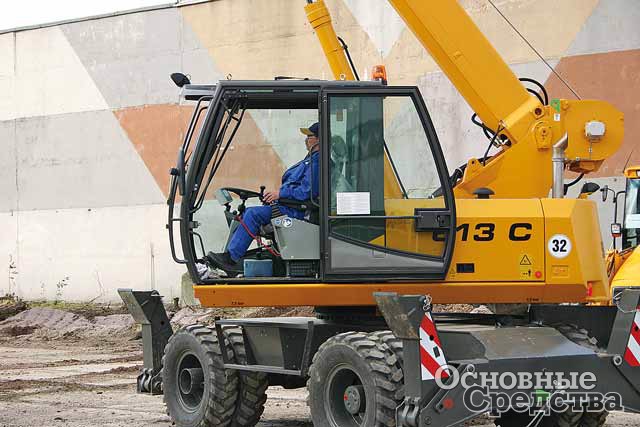

У 613М стационарная кабина

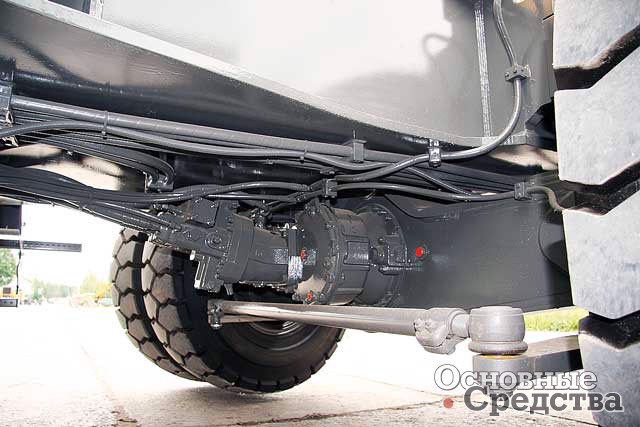

Передний ведущий мост крана 683М

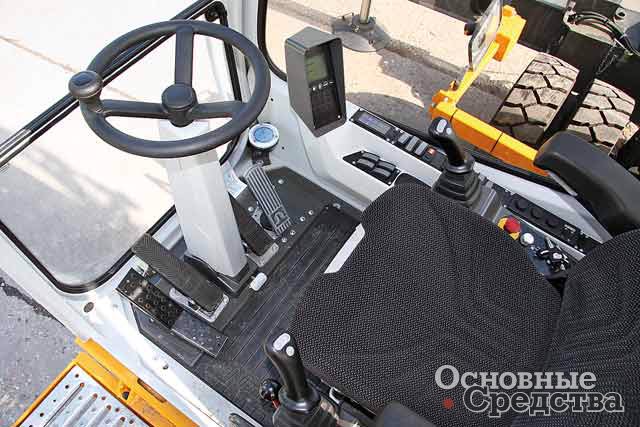

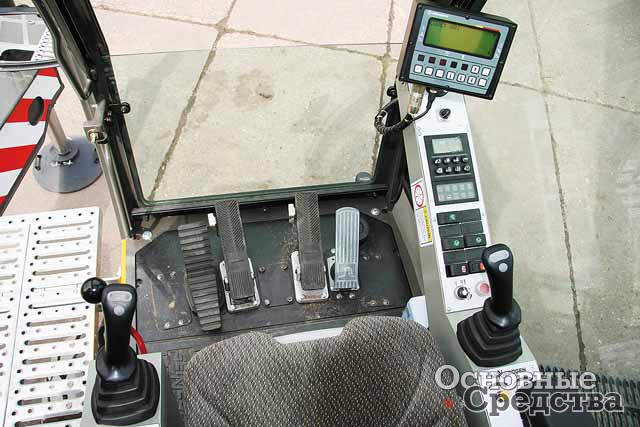

Органы управления крана 683М
Кабина крана 643М

На вторичном рынке можно встретить краны КС-4361/ КС-4361А г/п 16 т производства Юргинского машиностроительного завода. Завод выпускал эту модель 30 лет, и по ней можно изучать историю советского машиностроения. Кран КС-4361А – это модернизированный КС-4361 с измененным дизайном кузова и кабины машиниста. Все их основные характеристики совпадают. Это кран с решетчатой стрелой, которая в транспортном положении складывается пополам. Все приводы механические со смешанным пневмогидравлическим управлением. Шасси крана снабжено откидными опорами с винтовыми домкратами. Оба моста приводные, управляемый – передний. Допускается движение крана с грузом на крюке. На большие расстояния кран транспортируют в сцепе с тягачом, самостоятельно кран способен двигаться со скоростью до 3 км/ч. Двигатель  – СМД14А мощностью 55 кВт.

В комплект рабочего оборудования входят основная стрела длиной 10 м, крюк г/п 16 т и грейфер на 1,5 м3, навешиваемый на 10- и 15-метровые стрелы. Путем вставки 5-метровых секций получают стрелы длиной 15, 20 и 25 м. Предусматривался также неуправляемый 6-метровый гусек.

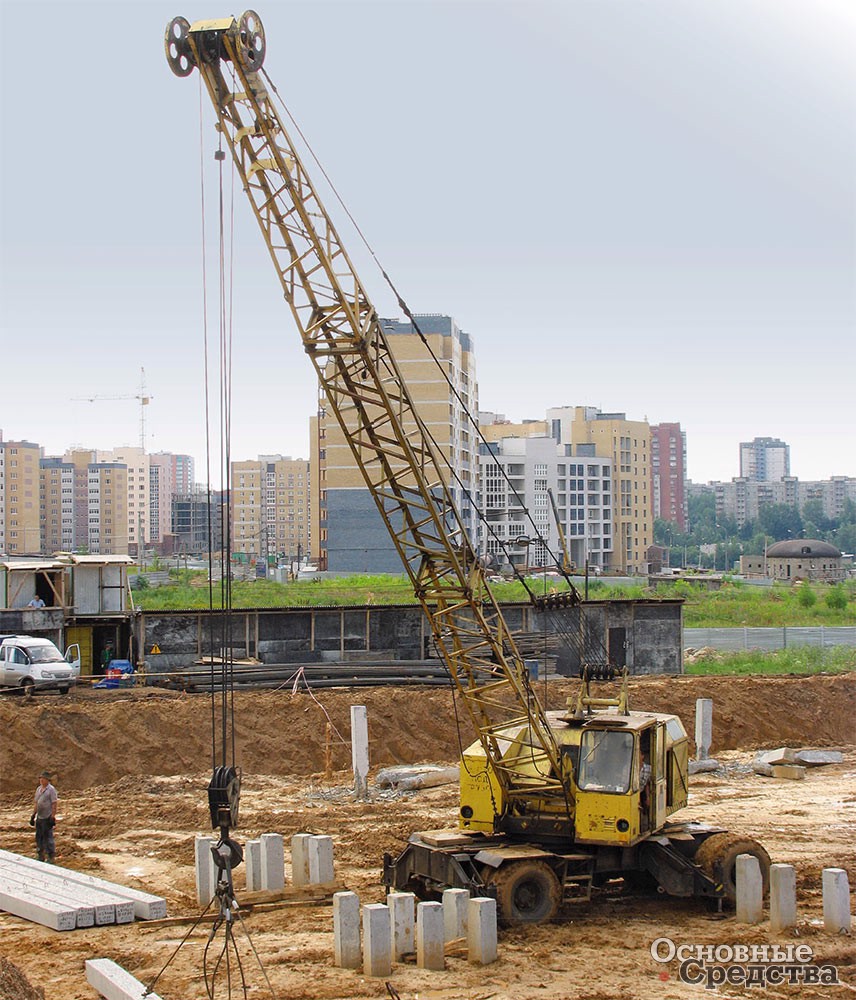

КС-4361 Юргинского машиностроительного завода

На тех же конструктивных принципах построены дизель-электрические краны КС-5363 г/п 25 т, их в нескольких модификациях выпускал завод «Краян». КС-5363 оснащен более мощным двигателем ЯМЗ-236 – на 122 кВт. Скорости исполнительных механизмов регулируют, изменяя напряжение главного генератора, питающего электромоторы. Управление смешанное – механическое, гидравлическое, электрическое. Для переключения коробки передач, откидных опор, рулевого управления, тормозов хода и блокировки дифференциала предусмотрена гидравлическая система с шестеренным насосом НШ-32. Основную стрелу 15 м удлиняют вставками длиной 5 и 10 м до 20, 25 и 30 м. На этих стрелах можно монтировать гуськи длиной 8 и 15 м. На кране может быть использован двухканатный грейфер с ковшом на 2 м3.

Советское машиностроение также выпускало дизель-электрические краны КС-4362 г/п 16 т, КС-6362 г/п 40 т, КС-7362 г/п 63 т, которые встречаются на вторичном рынке крайне редко.

Таким образом, новый пневмоколесный кран можно приобрести только немецкого производства. Российское и украинское машиностроение прекратило их производство и в лучшем случае занимается капремонтом.

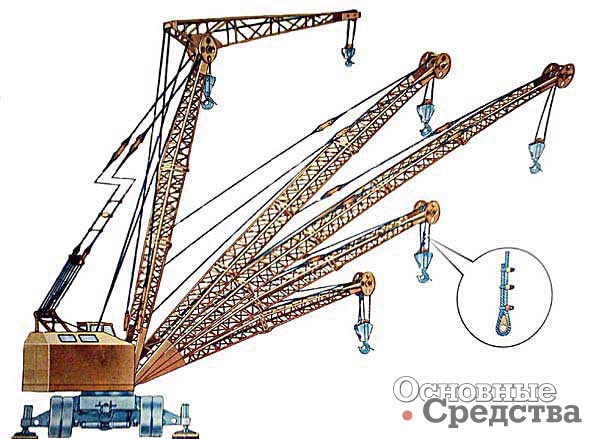

Варианты стрелового оборудования КС-4361А
