В моделях АГП компании Horyong используют рабочие платформы из алюминиевого сплава г/п 400 кг

Автогидроподъемники как технологическое звено энергетических технологий

Гидроподъемники являются неотъемлемой частью автопарка любого, даже среднего современного энергетического предприятия, поскольку без них невозможно обслужить многие виды энергетического оборудования. Энергетика, как известно, играет ключевую роль в современном научно-техническом прогрессе. Таким образом, получается, что уровень технического обслуживания энергетического комплекса прямо влияет на динамичное развитие промышленности и даже отражается на увеличении темпов строительства.

Bronto

Энергетика нуждается в АГП, как никто другой

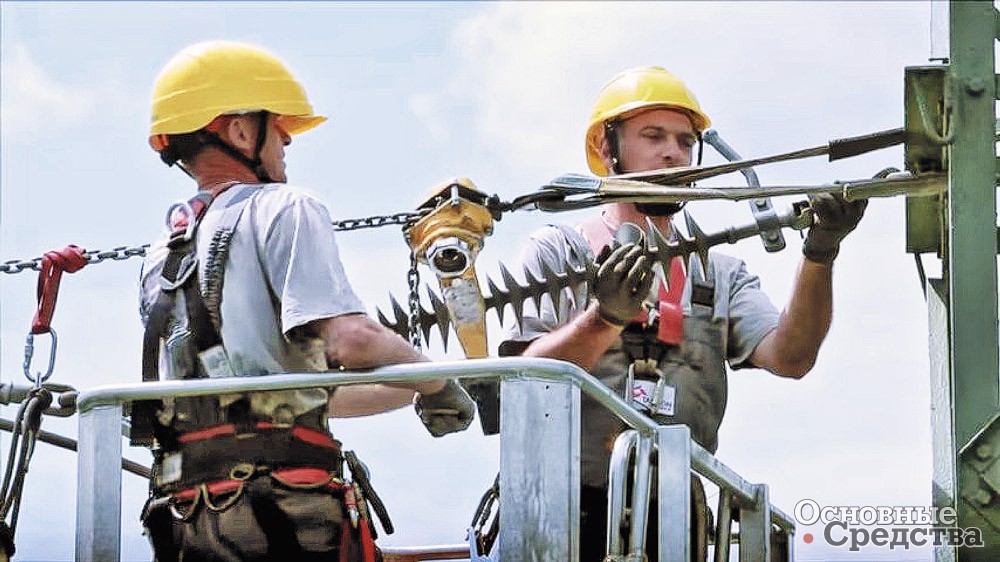

Плановый текущий ремонт воздушных линий электропередачи напряжением свыше 1000 В выполняется ежегодно. В перечень работ входят ремонт и выправка опор, замена поврежденных изоляторов, перетяжка отдельных участков сети, проверка трубчатых разрядников, вырубка разросшихся деревьев и т. д. Для качественного и оперативного выполнения этих и других операций, обусловленных требованиями Минэнергетики, оптимальным является использование автогидроподъемников. С их помощью монтажники достаточно просто выполняют выправку одностоечных железобетонных опор, меняют неисправные изоляторы без демонтажа проводов. Без АГП невозможно отрегулировать стрелу провеса проводов, а также произвести ремонт поврежденных участков самих проводов. Кроме того, чтобы избежать аварий из-за падений веток на провода на трассах воздушных линий 0,38–10 кВ, применяют процесс спиливания веток вручную, и для этого необходим также АГП, на рабочей площадке которого должен находиться работник с режущим инструментом.

Однако кроме ежегодного текущего ремонта каждые 10 лет выполняется капитальный ремонт низковольтных воздушных линий, и он предусматривает плановую замену опор, перетяжку и выправку линий, замену неисправной арматуры. Все эти работы, естественно, без автогидроподъемников выполнить практически невозможно. А ведь случаются и непредвиденные аварии, устранять которые надо очень быстро, и здесь без гидроподъемника уж совсем не обойтись. Таким образом, поскольку в ближайшее время вопрос о беспроводной передаче энергии на повестке дня не стоит, важность роли АПГ в энергетической сфере очевидна. Какие же компании предлагают сегодня на нашем рынке подъемники, предназначенные для работы с ЛЭП?

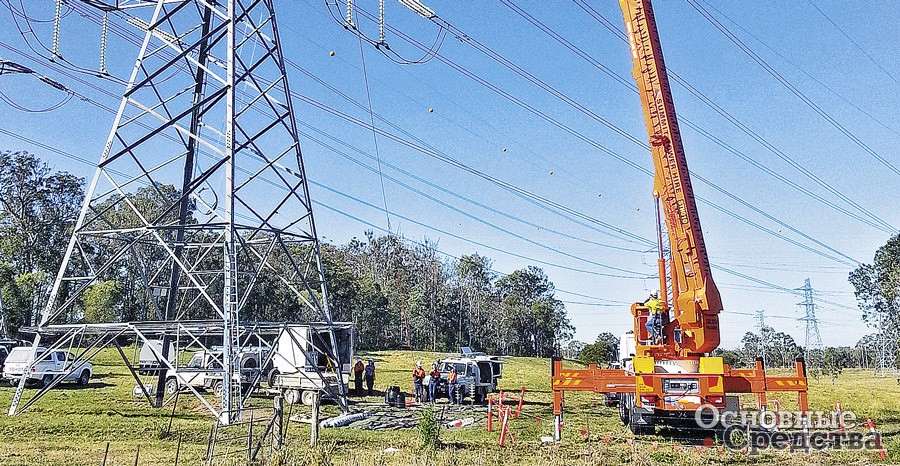

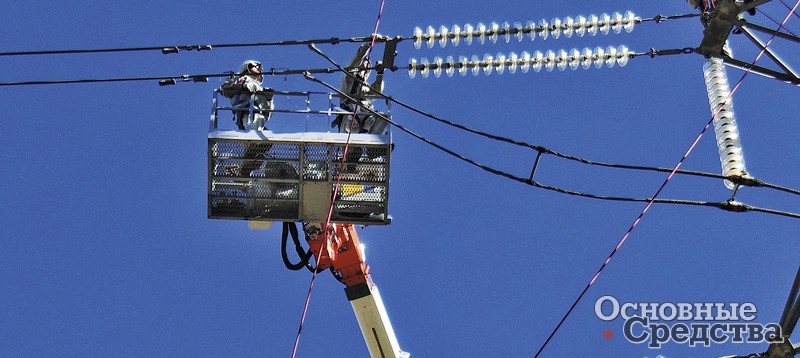

АГП необходимы для перетяжки отдельных участков сети при ремонте воздушных ЛЭП напряжением свыше 1000 В

Bronto на высоте и в прямом, и в переносном смысле

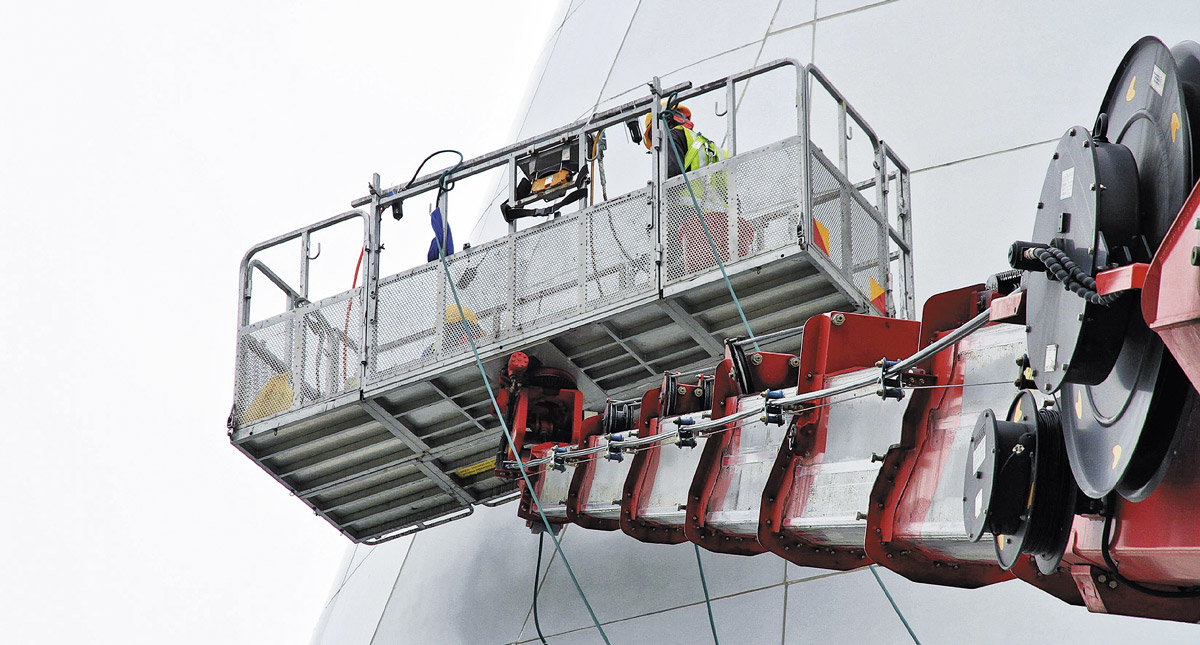

Финская компания Bronto Skylift, без всякого преувеличения, относится к группе наиболее авторитетных производителей автогидроподъемников в мире. Более 6400 ед. АГП компании трудятся по всему миру. Только Bronto кроме основной функции – поднять работника с инструментом на высоту 37–112 м в специальной корзине и благополучно опустить его после выполнения задания – может предложить своим клиентам около 200 дополнительных функций! Доступен широкий выбор опций, компания предлагает заказчикам различный гидравлический, пневматический, электрический и даже бензоинструмент. Длина установок Bronto в транспортном положении примерно на 20% короче, а полная масса на 20% меньше массы гидроподъемников других марок, имеющих такие же эксплуатационные характеристики. При создании каждой модели, а компания разработала их более тридцати, финские инженеры стремились обеспечить комфортные условия труда оператору, добиваясь в то же время высокой степени безопасности, минимальных расходов на обслуживание установок и, конечно, максимальной производительности.

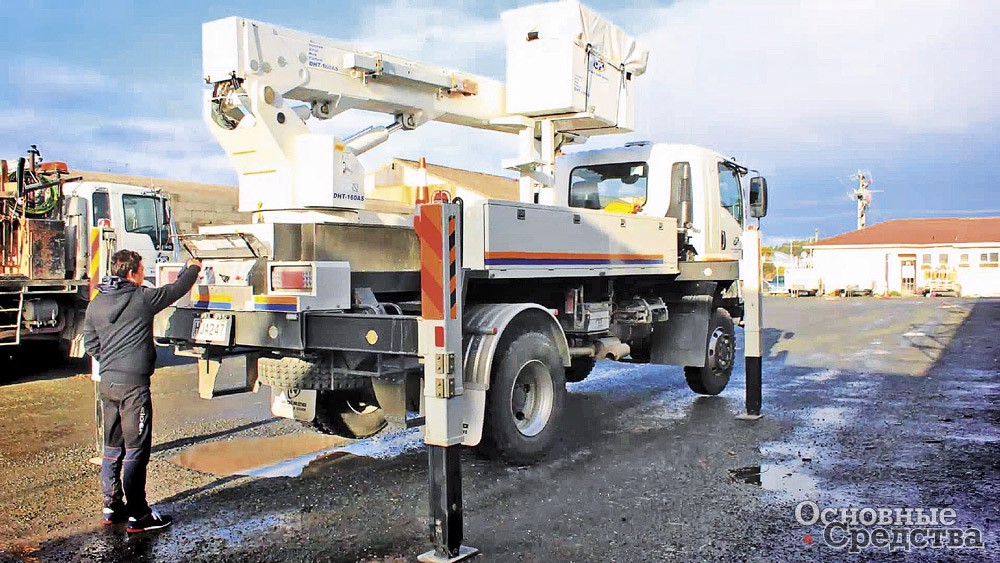

Системы безопасности в подъемниках Bronto Skylift тщательно контролируют любые нарушения правил эксплуатации и строго выдерживают горизонтальное положение рабочей площадки независимо от положения стрелы. В то же время для развертывания установки Bronto Skylift достаточно 30 сек. Оператор нажимает кнопку в кабине, и аутригеры автоматически занимают необходимое положение. Для того чтобы работник, находясь в корзине, мог выбрать наиболее удобное положение для выполнения работ, в функциях управления корзиной предусмотрена возможность поворота ее относительно стрелы на 80° влево и на 80° вправо, а для корзин с электроизоляцией этот параметр составляет ±60°.

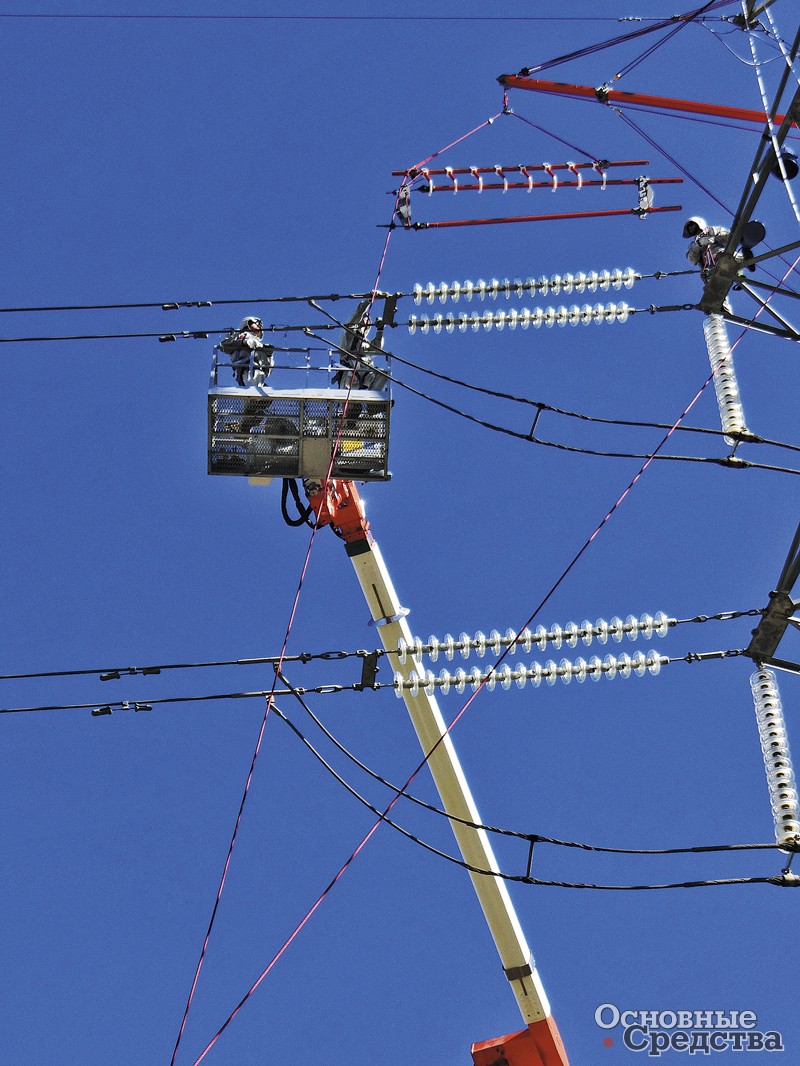

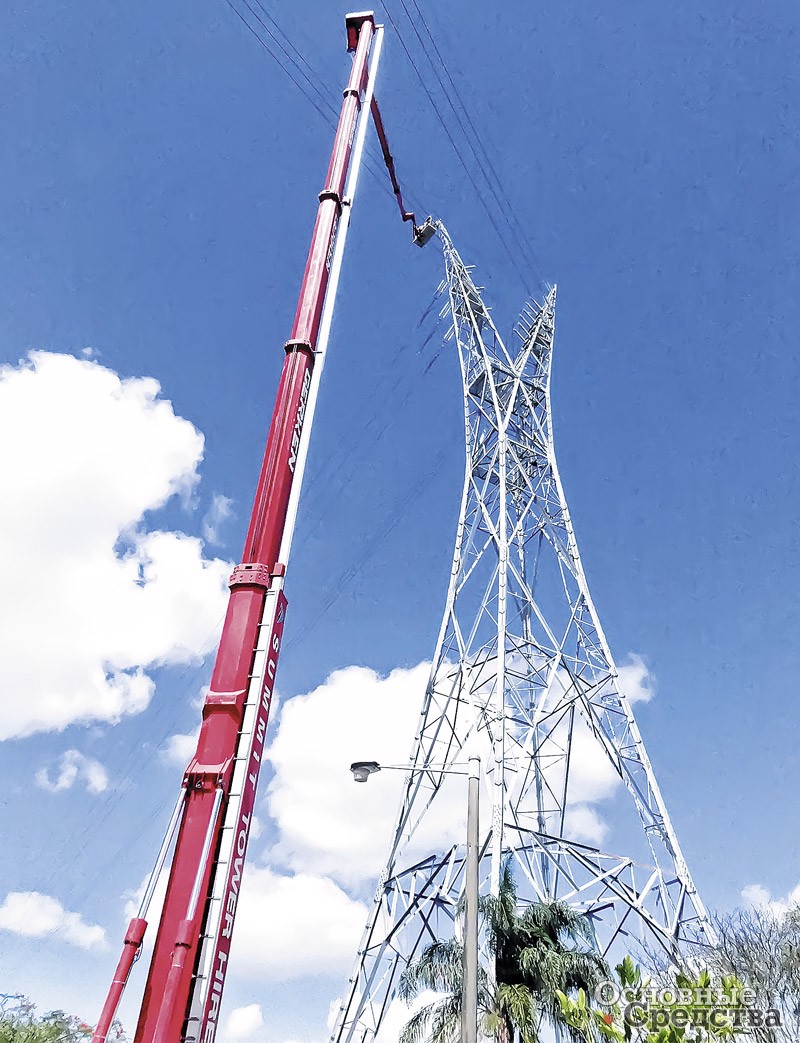

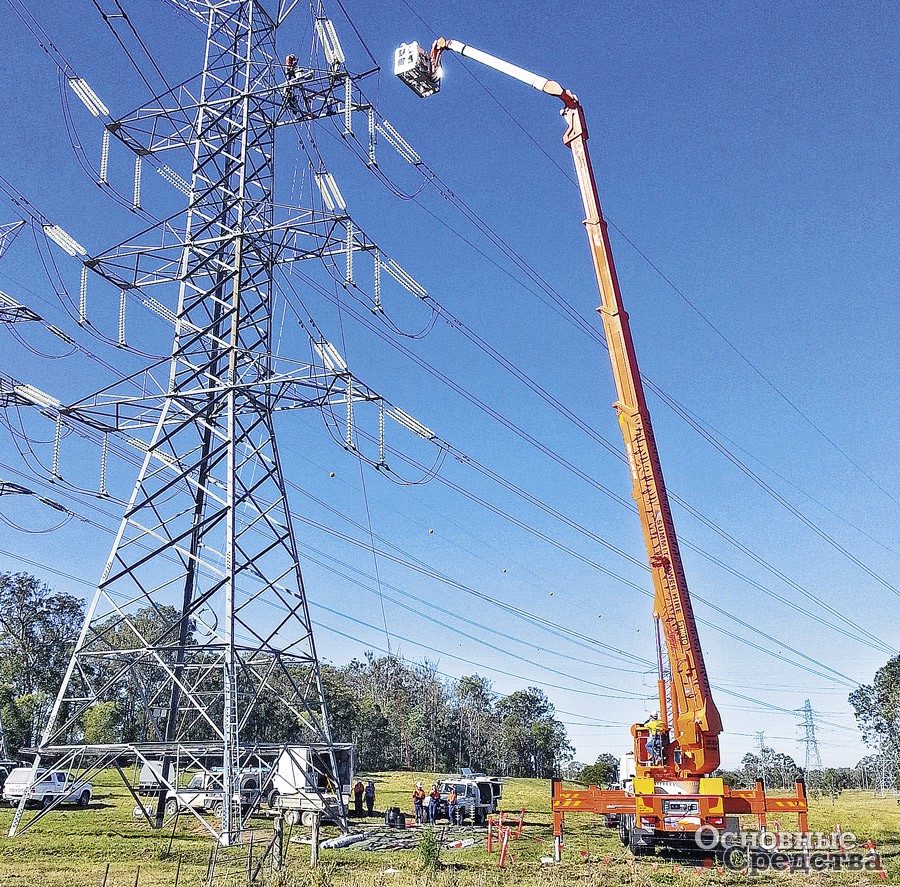

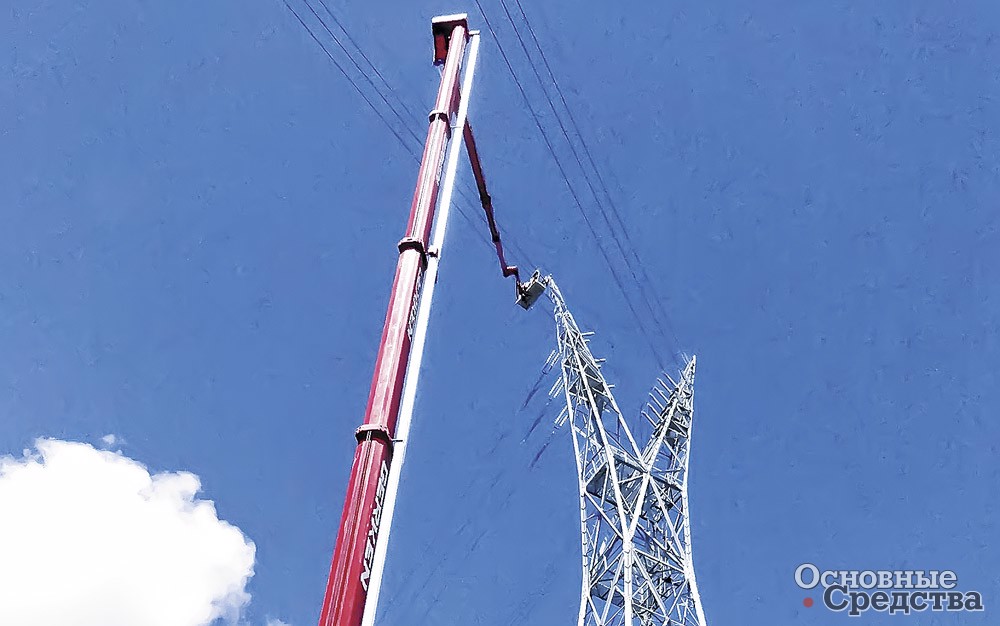

Специально для обслуживания объектов энергетики конструкторы Bronto создали серию подъемников SI, в которую вошло пять моделей с изоляцией стрел и рабочей площадки от напряжения до 500 кВ. Кроме того, четыре модели серии SI имеют по одной модификации. Степень защиты в модифицированных моделях выше, изоляция гарантирует защиту от напряжения до 765 кВ. Все установки соответствуют требованиям международного стандарта ANSI A92.2., разработанного в США и регламентирующего безопасность работ в грузоподъемных установках. С помощью подъемников серии SI можно выполнять сложнейшие ремонтные работы на энергетических объектах без необходимости их отключения на высоте от 38 до 60 м, боковой вылет стрелы в моделях серии составляет 23,5–26 м, а алюминиевая монтажная корзина рассчитана на перемещение груза массой до 860 кг.

Bronto

Зазор между сопрягаемыми секциями телескопической стрелы в подъемниках серии составляет всего 0,1 мм. Это обеспечивает стреле повышенную жесткость, способствует плавному выдвижению секций и такому же их складыванию, а также исключает попадание между секций и во внутреннюю полость стрелы частиц пыли. Контроль герметичности внутренней полости стрелы осуществляется путем заполнения внутреннего пространства инертным газом под некоторым избыточным давлением. Давление газа постоянно мониторится. Кроме того, в герметически изолированной полости внутри стрелы постоянно отслеживается уровень влажности, и при превышении необходимого уровня влага удаляется путем поглощения ее специальным реагентом. Такие меры позволяют сохранять высокие диэлектрические характеристики стрелы и подъемника в целом.

Система дистанционного управления АГП Bronto дает возможность оператору находиться на расстоянии от транспортного средства и управлять действиями АГП, когда в этом есть потребность. Например, чистка изоляторов ЛЭП является обязательной операцией при обслуживании сетей, поскольку на изоляторах накапливаются пыль, грязь, птичий помет, все это может привести к замыканию. Чистка может производиться вручную, но тогда необходимо отключать линии электропередачи. Однако для экономии времени и средств изоляторы можно очищать мощной струей воды. Все модели серии SI могут оснащаться специальной моющей установкой, из ствола которой струя воды, подаваемая под давлением, быстро и качественно очистит изоляторы. Воду для данной процедуры привозят в цистерне отдельно, а процессом мытья изоляторов оператор может управлять с земли, используя возможности ДУ.

 Bronto

Корейские АГП уже свои на нашем рынке

С каждым годом продукция корейских машиностроителей становится все более узнаваемой в России. В качестве примера можно назвать компанию Horyong Co., Ltd, которая поставляет гидроподъемники в нашу страну. Руководство компании утверждает, что Horyong – единственное в Ю. Корее предприятие, собирающее АГП на конвейере. Телескопические установки Horyong отличаются прочностью и малым весом, поскольку ответственные детали конструкции изготавливаются из шведской стали Domex 700. Толщина стенок стрелы гексагональной формы составляет всего 5 мм. На все модели АГП компания Horyong имеет международные сертификаты качества.

В самой легкой мод. Sky 210 с рабочей высотой в 21 м для подъема работников на высоту используется пластиковая корзина, рассчитанная на нагрузку в 200 кг. Для всех других моделей Horyong, у которых рабочая высота составляет от 28 до 73 м, а также для автолестниц с рабочей высотой подъема 25–70 м корзины изготавливаются из высокопрочного алюминия, они рассчитаны на г/п 400 кг. Диэлектрическая защита корзин Horyong выдерживает напряжение до 1000 В. При этом все АГП оснащаются системой мониторинга работы механизмов подъемника, электроразводкой на 220 В, установленной в кабине оператора и в корзине, пультом ДУ, а также чрезвычайно надежной инновационной системой безопасности работ, в которой используются лучшие решения европейских разработчиков.

Еще одним примером успешной работы на российском рынке корейской компании является деятельность Donghae Machinery and Aviation Co., Ltd. Автовышки компании сертифицированы в России, и сегодня их можно встретить смонтированными на различных, в том числе и российских, шасси легкого и среднего классов. В конструкторском бюро Donghae Machinery разрабатывают электроизолированные телескопические АГП, 6-гранные телескопические стрелы обеспечивают подъем рабочих площадок на высоту от 8 до 28 м. На установках с рабочей высотой до 19 м используют корзину из армированного пластика, а на подъемниках с рабочей высотой до 28 м устанавливается металлическая корзина. Благодаря надежности и простоте в эксплуатации подъемные установки Donghae сегодня приобретают такие гиганты, как Роснефть и ЕЭС России.

В компании Donghae Machinery разрабатывают электроизолированные телескопические АГП с 6-гранными телескопическими стрелами

Пытается занять нишу на нашем рынке и еще одна корейская компания – Kanglim Co., Ltd. Компания не производит гидроподъемники в чистом виде, а специализируется на производстве КМУ г/п от 1 до 15 т, с максимальной высотой подъема груза до 32 м. Но для расширения возможностей своих установок в Kanglim предлагают покупателям монтажные навесные корзины, причем утверждают, что созданная компанией универсальная конструкция крепления позволяет использовать их на стрелах КМУ и автокранов многих компаний: Soosan, DongYang, CSS, CS Machinery, Unic, Tadano и др.

Но чтобы использовать официально такую установку в качестве автовышки, требуется регистрация в органах Ростехнадзора, а для этого необходимо дооснастить установку приборами безопасности автовышек, электроизоляцией рабочей корзины до 1000 В, а если подъем корзины превышает 12 м, то требуется и установка ДУ. В стране сегодня есть предприятия, например компания «Спецавтомаш» из г. Миасса, которые оперативно переоборудуют КМУ под автовышку, и заказчик получает установку, сочетающую в себе функции манипулятора и автовышки. Такая машина может быть даже оснащена дополнительным буровым оборудованием и бортовой платформой для перевозки опор, что сделает ее очень востребованной в сфере энергетики и строительства.

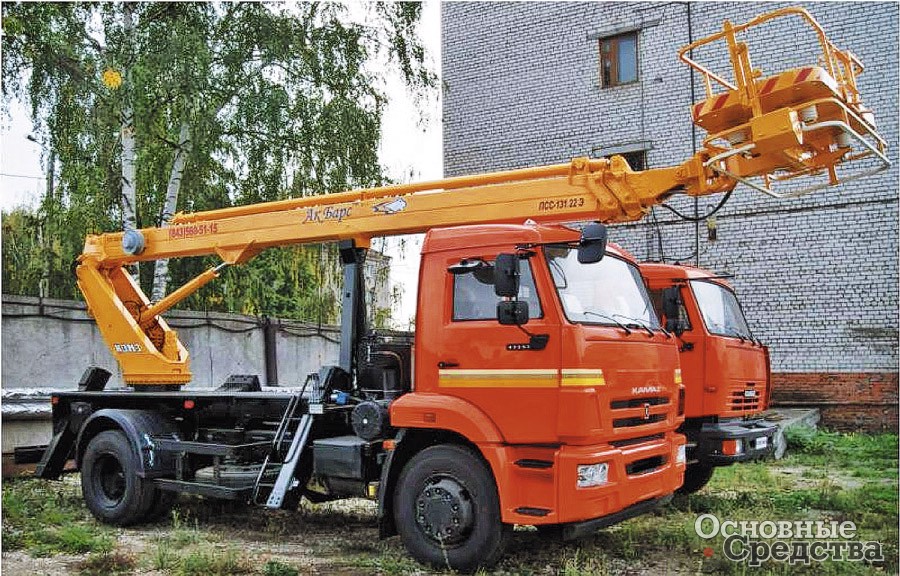

КЭМЗ поставляет АГП с рабочей высотой от 14 до 37 м. Г/п корзины в мод. ПСС-131.22Э – до 300 кг

Наши достижения

Одно из отечественных предприятий по выпуску АГП – ОАО «Пожтехника» из Торжка – получило известность благодаря надежности своих установок, а также большому ассортименту предлагаемых моделей. «Пожтехника» первой в стране освоила выпуск рычажно-телескопических подъемников, сегодня же предприятие предлагает впечатляющий выбор моделей гидроподъемников, в которых используются все основные схемы подъема монтажных корзин, принятые в мире. Это телескопические, коленчатые, рычажно-телескопические и даже ножничные подъемники. АГП монтируют на все типы отечественных, а также на некоторые зарубежные модели шасси. Несмотря на то, что предприятие в основном занимается производством установок для пожаротушения, в производственной программе «Пожтехники» присутствуют отличные подъемники для выполнения строительных и коммунальных задач. Причем подъемники с рабочей высотой от 15 до 50 м могут оснащаться электроизолированной рабочей площадкой, позволяющей обслуживать и ремонтировать ЛЭП, находящиеся под напряжением в 10 кВ.

Подъемная корзина, изготовленная из стеклопластика, оснащается датчиком приближения к линии, находящейся под напряжением, прожектором, крепящимся к стреле, механизмом поворота корзины в горизонтальной плоскости на угол ±45°. Выдвижные опоры-аутригеры позволяют работать в корзине на максимальной высоте при скорости ветра до 10 м/с, при этом угол наклона площадки от горизонтального положения может меняться не более чем на 3°. Все подъемники «Пожтехники» разрабатывались таким образом, что способны надежно работать при температурах окружающего воздуха от –40 до +40 °С.

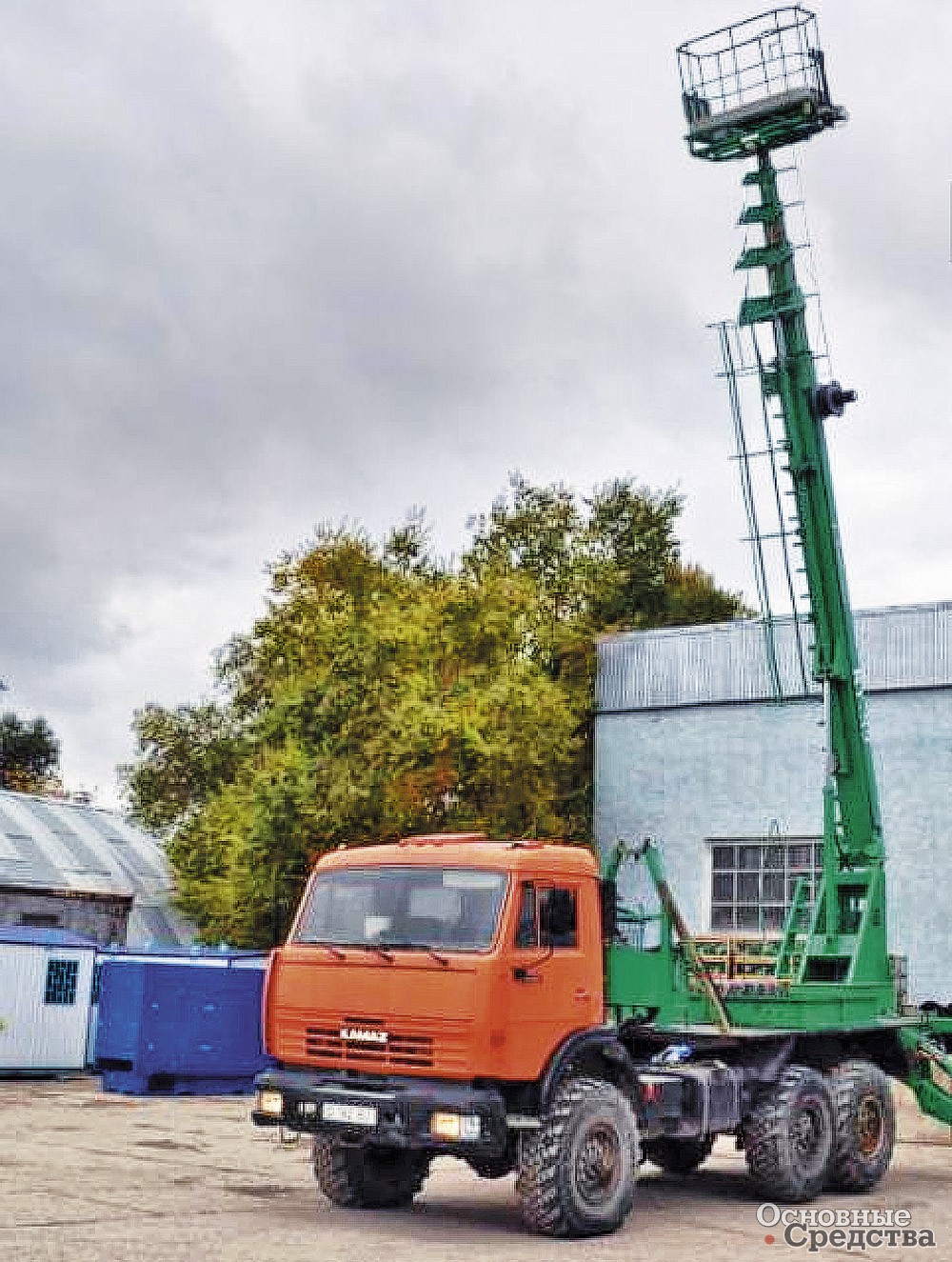

Завод также производит телескопические автовышки серии ВТ, которые конструктивно значительно проще АГП, а для обслуживания высоковольтных линий их маневренности вполне хватает. К тому же вышки рассчитаны на большую грузоподъемность. Например, в мод.ВТ-32 на высоту до 32 м в корзине можно поднять 400 кг, а мод. ВТ-26 рассчитана на подъем 600 кг.

В Европе распространено использование прицепных подъемников, у нас же подобных конструкций производится немного. Но на «Пожтехнике» создали модель стрелового прицепного подъемника ПсПр-421.15, питание которого осуществляется от внешней сети в 380 В. Заводом также проработан вариант питания гидропривода от аккумуляторных батарей. Компактная установка массой 1,95 т поднимает корзину г/п 120 кг на высоту до 15 м. Стрела прицепного подъемника может выдвигаться горизонтально на 6,3 м. «Пожтехника» по согласованию с заказчиком предлагает комплектовать корзины устройством для проверки ламп уличного освещения в случаях отсутствия напряжения в линии. Прямо в корзину также могут быть подведены вода и сжатый воздух, проложен силовой кабель на 220 или 380 В. Надо отметить, что при проектировании стрел и корзин конструкторы «Пож­техники» закладывают возможность тройной перегрузки, так что работать в корзинах «Пожтехники» можно уверенно.

«Казанский электромеханический завод» хорошо известен своими достижениями в области производства АГП. Предприятие выпускает установки «Ак Барс», которые успешно используются российскими энергетиками. На предприятии не применяют рабочие площадки из полимерного материала. В моделях телескопических подъемников серий ТА, АПТ, ПСС используют изоляционные вставки в соединении корзины и стрелы. Применение изоляционных вставок позволяет выполнять обслуживание электрических линий, находящихся под напряжением до 1000 В. КЭМЗ поставляет нашим энергетикам АГП с рабочей высотой от 14 и до 37 м, обычно г/п корзины составляет 200 кг, но в мод. ПСС-131.22Э(300) г/п корзины – 300 кг. Все подъемники КЭМЗ обеспечиваются двумя пультами управления, один из которых постоянно находится в корзине, а второй является выносным.

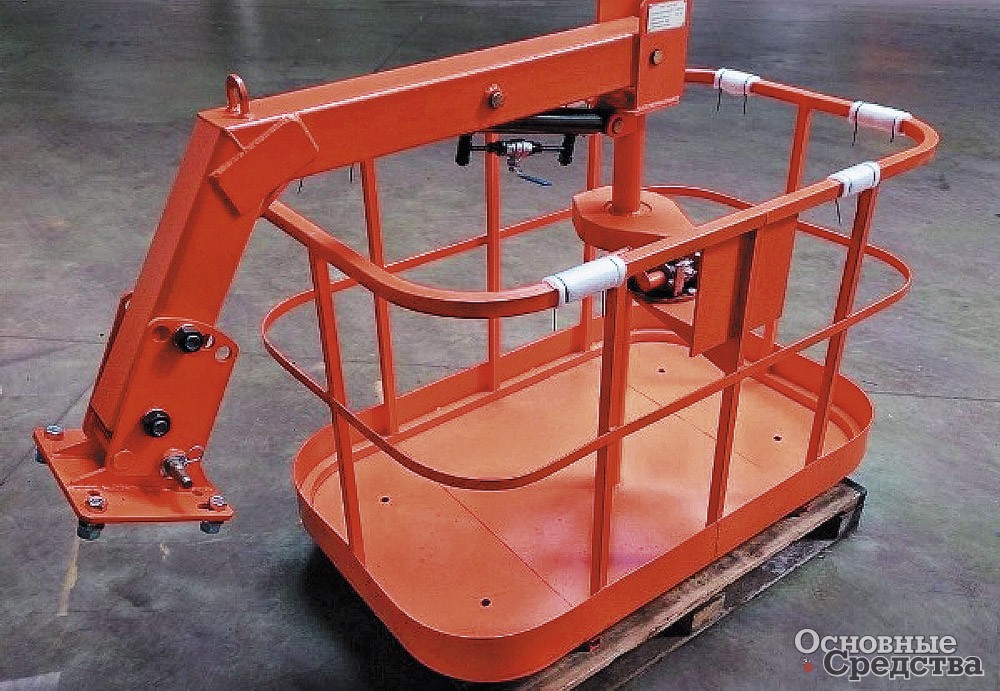

Монтажная корзина компании Kanglim монтируется очень быстро и просто

Для нужд энергетического комплекса Беларуси и России АГП на шасси МАЗ, «Урал», ЗИЛ, ГАЗ, КамАЗ производит «Пинский завод средств малой механизации». Продукция завода – это коленчатые и телескопические подъемники с рабочей высотой от 12 до 35 м, востребованные при обслуживании систем наружного освещения и ремонта линий электропередачи. Корзина соединяется со стрелой подъема через изоляторы, благодаря чему электромонтеры могут производить работы на ЛЭП, находящихся под напряжением до 1000 В. Для успешной работы в зимний период базовые шасси пинских подъемников оснащаются предпусковыми подогревателями, запускаемыми из кабины.

Интересна конструкция прицепного стрелового подъемника ВС-12П, который может буксироваться практически любым транспортным средством, имеющим сцепное устройство. Подъемник занимает устойчивое положение с помощью выдвигающихся аутригеров и обеспечивает подъем корзины г/п в 120 кг на высоту до 12 м. Стрела может выдвигаться горизонтально на расстояние до 4,2 м. Гидроустановка подъемника запитывается от внешнего источника переменного тока 380/220 В.

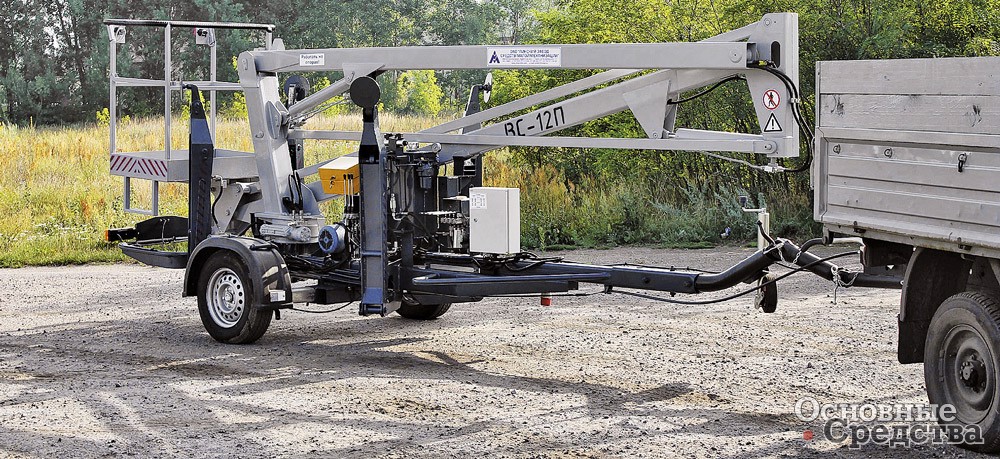

Прицепной стреловой подъемник ВС-12П Пинского ЗСММ с корзиной г/п 120 кг поднимается на высоту до 12 м


К сожалению, отечественных предприятий, которые изготавливают гидроподъемники, осталось немного. Более легким путем создания АГП сегодня является покупка импортного АГП и монтаж его на импортное или отечественное шасси. Предприятий, успешно реализующих импортные АГП, немало, а вот останутся ли все-таки наши производители, разрабатывающие и выпускающие собственные АГП? Жаль, но эта отрасль оте­чественного машиностроения может просто исчезнуть.

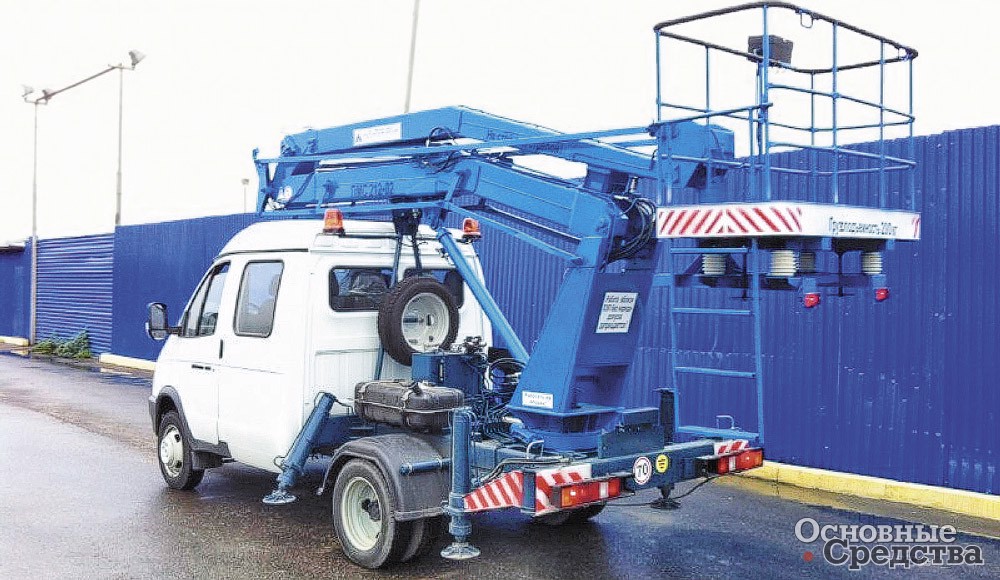

АГП ПМС-212-02 Пинского ЗСММ на базе «ГАЗели» предназначен для выполнения работ на высоте в строительстве, при ремонте и эксплуатации линий электропередачи
ТЕХНИКА (обзоры) ЭКСПЛУАТАЦИЯ, СЕРВИС Автогидроподъемник
Николай Протасов Основные Средства 05'2016 6 июня 2016
