В трубы дуют трубачи
Обзор рынка трубоукладчиков

Небольшой, но полный своеобразия рынок трубоукладчиков переживает не лучшие времена, как и вся экономика. По предварительным оценкам экспертов «ЧЕТРА-ПМ», в 2015 г. емкость рынка трубоукладчиков сократилась на 20% по сравнению с 2014 г. Очевидно, что тенденция к сокращению, стартовавшая в 2012 г., продолжится в 2016–2017 гг. Одновременно накапливается отложенный спрос, который купируют ремонтом трубоукладчиков, благо для отечественных и старых импортных моделей накопилась основательная ремонтная база.

Своеобразие рынка трубо­укладчиков не только в его малой емкости, когда один крупный контракт может радикально изменить структуру рынка. Интенсивность эксплуатации трубоукладчика ниже, чем у родственного бульдозера, что увеличивает срок его службы и цикл обновления. Трубоукладчик – это грузоподъемный механизм, к которому предъявляют такие же требования, как к крану, то есть наличие аппаратуры ограничения грузоподъемности, регистрация «крана-трубоукладчика» в Гостехнадзоре, периодические освидетельствования. Трубоукладчики проходят по тому же коду ТН ВЭД, что и гусеничные краны. Отличается трубоукладчик и от крана, так как у него может быть предусмотрен аварийный сброс груза.

Трубоукладчики разделяют в зависимости от диаметра укладываемых труб: малые – до 529 мм, средние – до 1200 мм и большие – до 1420 мм. Малыми и средними трубоукладчиками может обеспечить отечественная промышленность, в отношении больших, способных работать с «полутораметровой» магистральной трубой, несколько сложнее, здесь велика доля импортных машин Komatsu, Caterpillar и Liebherr. Из отечественных заводов только у «ЧЕТРА-Промышленные машины» в производственной программе есть большие трубоукладчики.

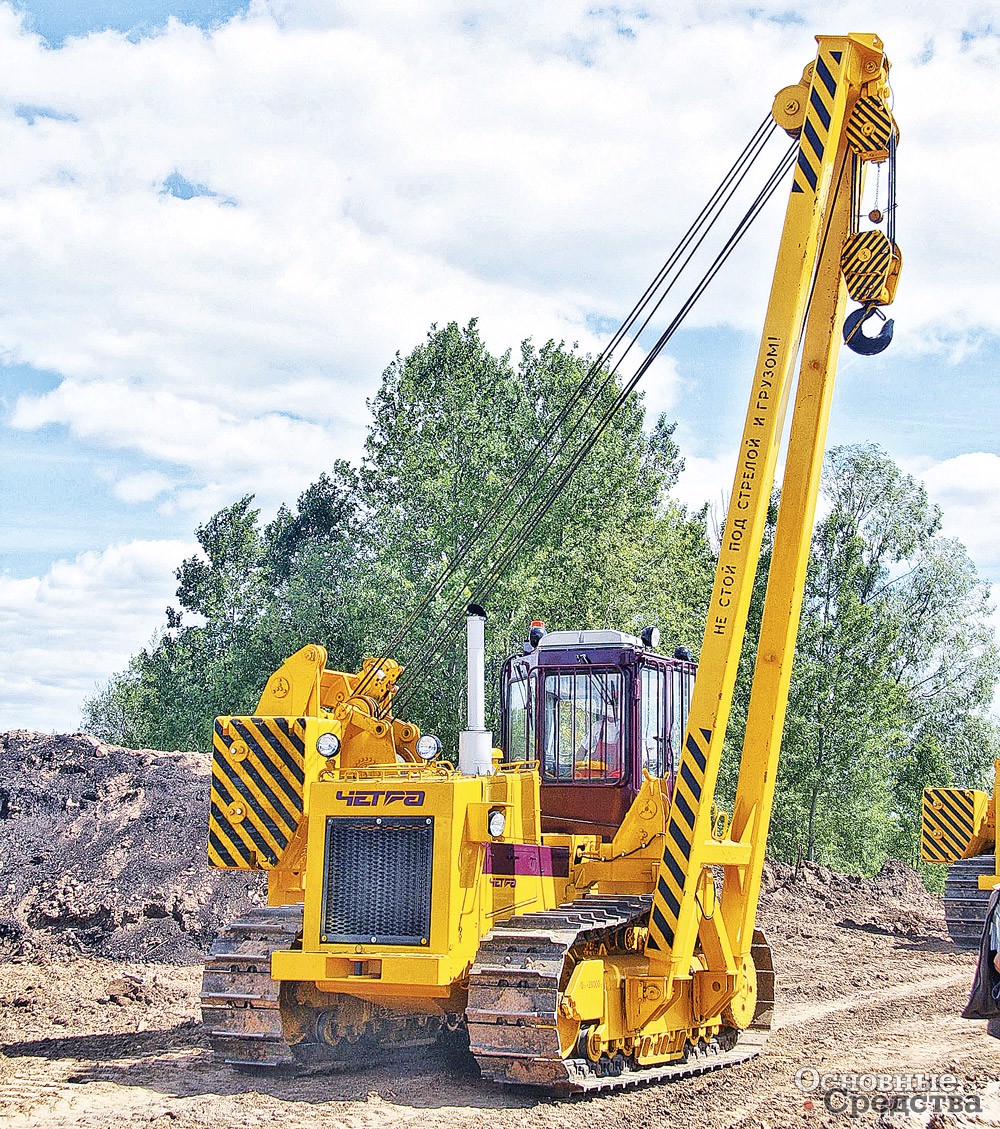

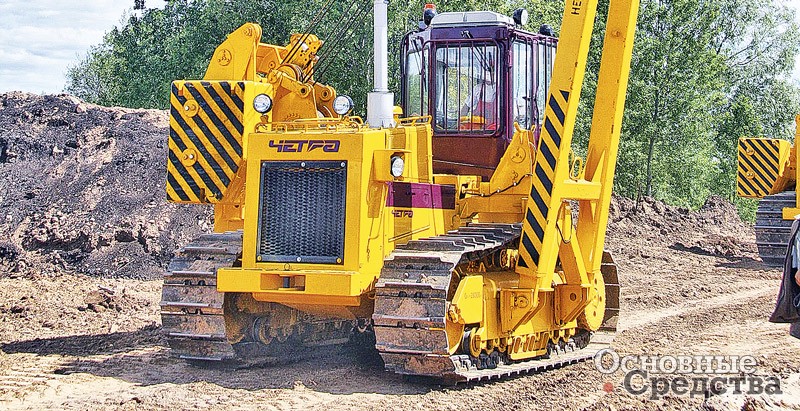

ЧЕТРА ТГ122

Поставки техники таких производителей, как LiuGong (марка Dressta), Shantui и Taishan (марка DaiFeng) в последние несколько лет были единичными. Так, трубоукладчиков Shantui за 2012–2015 гг. поставили менее 10 единиц. Можно сказать, что импорта китайских трубоукладчиков не было и нет никаких предпосылок к тому, что он появится в 2016 г., в основном из-за соотношения юаня к рублю 1/12, что служит лучшей заградительной пошлиной. Трубоукладчики не попадают под антидемпинговые пошлины, наложенные на китайские бульдозеры в декабре 2015 г., но, как видим, в такого рода мерах нет необходимости.

Для справки: на рынке КНР лидируют трубоукладчики двух крупных производителей – Shantui и Taishan (марка DaiFeng) примерно с равными техническими характеристиками, при этом DaiFeng несколько выше по качеству и цене. Разумеется, кроме них в Китае есть еще немало заводов, выпускающих трубоукладчики, такие как PengPu, Pipeline, но их поставки на российский рынок были единичными за всю современную историю.

Трубоукладчики Volvo на базе гусеничных экскаваторов представляют собой отдельное, новое направление. К этим машинам начали присматриваться как за рубежом, так и у нас, их начали покупать для проверки преимущественно на вспомогательных работах. Можно сказать, дело пошло, и сегодня Volvo CE производит трубоукладчики уже второго поколения с улучшенными характеристиками.

Лидер отечественного рынка «ЧЕТРА-Промышленные машины» выпускает полный модельный ряд трубоукладчиков, состоящий из пяти базовых моделей:

  • ТГ122 грузоподъемностью (далее г/п) 12 т на вылете 2,5 м и 26,5 т на вылете 1,22 м;
  • ТГ222 г/п 21 т на вылете 2,5 м и 44,2 т на вылете 1,22 м;
  • ТГ302 г/п 31 т на вылете 2,5 м и 65,7 т на вылете 1,22 м;
  • ТГ503 г/п 50 т на вылете 2,5 м и 104,5 т на вылете 1,22 м;
  • ТГ511 г/п 51 т на вылете 2,5 м и 104,5 т на вылете 1,22 м.

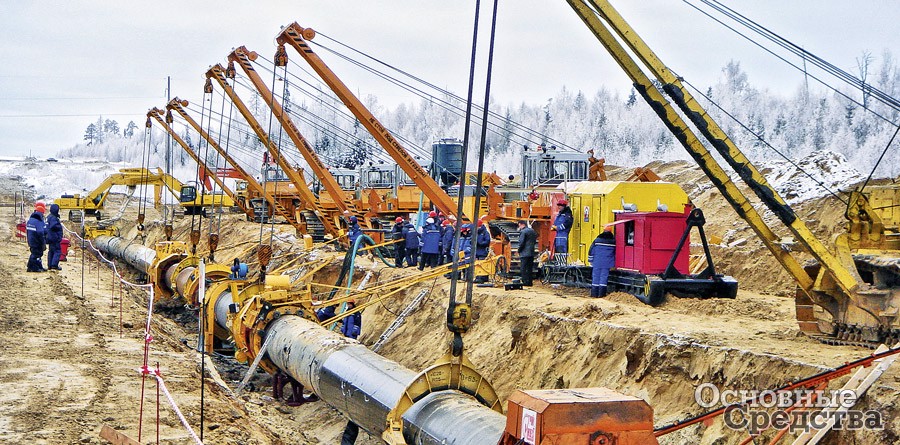

Трубоукладчики ЧЕТРА на строительстве газопровода в Тюменской области

Первые три модели можно отнести к среднему классу, последние две – к тяжелому. Трубоукладчики построены в соответствии с модульной концепцией, которую «ЧЕТРА-ПМ» распространила на весь модельный ряд. Крупные узлы силовой установки, ходовой части, силовой передачи, системы охлаждения, рабочего оборудования, кабины скомпонованы в виде модулей, которые при необходимости снимаются и заменяются целиком. Снятый модуль ремонтируют в специально подготовленных для этого помещениях, проводят стендовые испытания и подготавливают к быстрой и правильной установке на машину. Для масштабных проектов это единственно правильное решение, чтобы быстро, в считаные часы, устранить неисправности и вернуть машины в строй.

На всех моделях применена стрела коробчатого сечения с механическим подъемом-опусканием, двухбарабанные лебедки с гидравлическим приводом и управлением и постоянно замкнутыми дисковыми тормозами, наборные противовесы с гидравлическим приводом. Для каждой модели предусмотрены два варианта стрел по длине. Гидрораспределитель позволяет совмещать движения стрелы и крюка с различной скоростью и в любом направлении. К достоинствам трубоукладчиков ЧЕТРА также можно отнести широкую колею, сочетающуюся с большой длиной опорной поверхности и регулируемыми противовесами, что обеспечивает устойчивость машины на уклонах.

По желанию заказчика базовая машина может быть укомплектована как отечественным двигателем ЯМЗ, так и импортным Cummins мощностью от 110 кВт для «младшей» модели до 350 кВт для «старшей».

Так как трубоукладчики работают в различных климатических поясах от Крайнего Севера до пустынь Средней Азии, то конструкторы постарались обеспечить оператора комфортными условиями – удобной, герметичной кабиной, кондиционером, автономным отопителем.

Концерн «Тракторные заводы», в состав которого входит «ЧЕТРА-ПМ», нацелен на расширение доли на российском рынке и увеличение экспорта, для чего продолжает инвестировать в производство и НИОКР, развивает дилерскую и сервисную сети и участвует в крупнейших российских и международных выставках. Здесь настроены оптимистично и планируют в среднесрочной перспективе нарастить объемы производства и продаж.

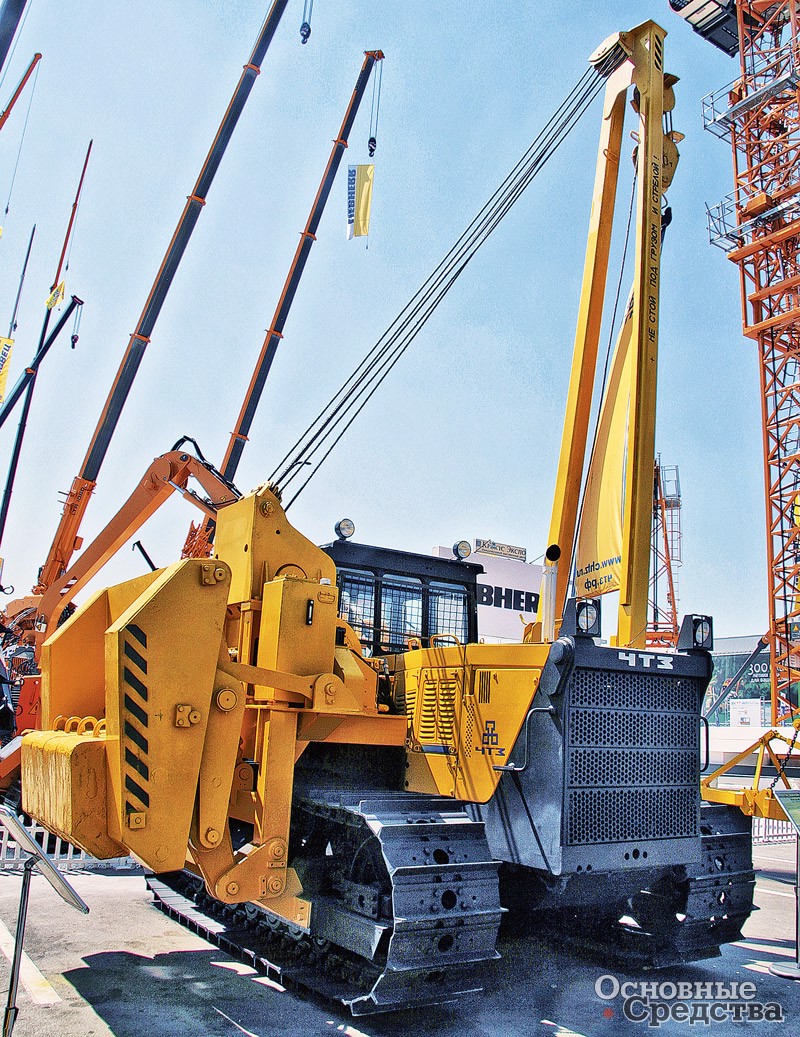

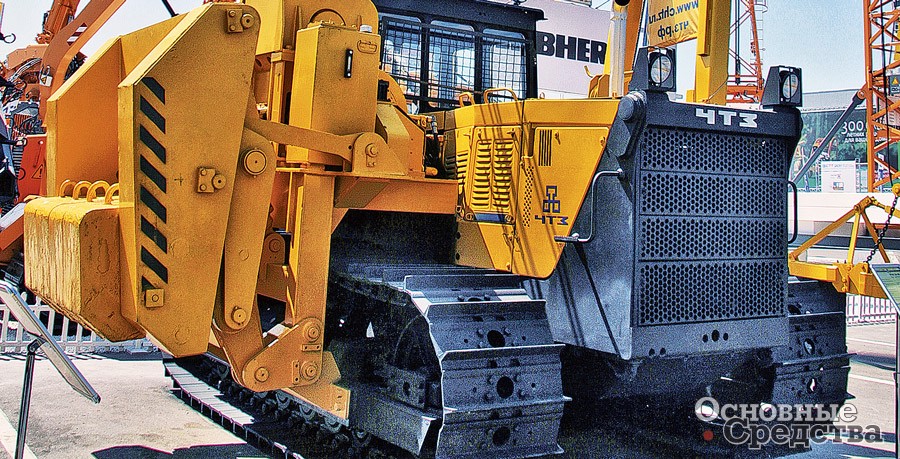

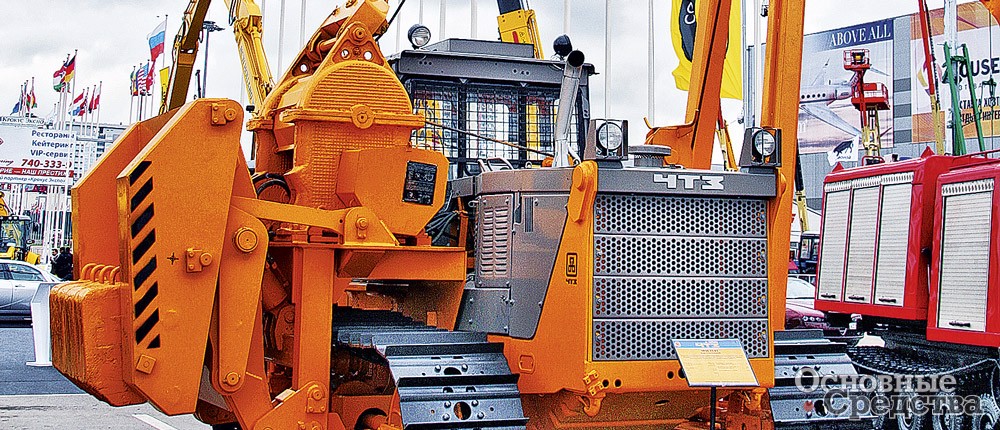

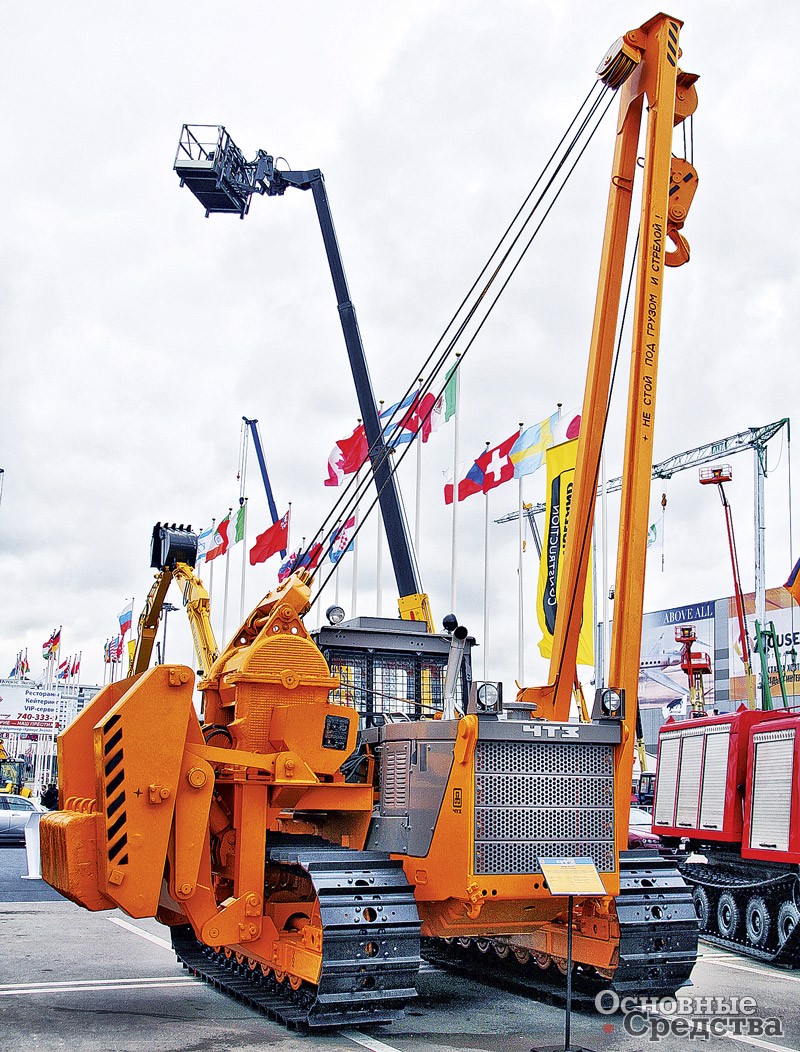

Модификация трубоукладчика «ЧТЗ-Уралтрак» ТР20.28.06 г/п 41 т с увеличенной колеей и площадью опорной поверхности гусениц

Завод «ЧТЗ-Уралтрак» традиционно главенствует в сегментах малых и средних трубо­укладчиков г/п до 45 т на вылете 1,22 м. Главные достоинства челябинских трубоукладчиков – это цена и ремонтопригодность, и 2015 год только подчеркнул и выделил эти достоинства. Основанием этих конкурентных преимуществ служит самый массовый и ремонтопригодный промышленный трактор Т10М.

Завод выпускает две базовые модели ТР12 г/п 27 т на вылете 1,22 м и 12,5 т на вылете 2,5 м, ТР20 г/п 41 и 20 т в нескольких комплектациях. Трубоукладчики ТР12 работают с трубой диаметром до 720 мм, ТР20 – с трубой диаметром 1020 мм, то есть обе модели относятся к среднему классу.

В качестве базовой машины для обеих моделей использована специальная модификация серийного трактора Т10МБ.0121-5, которая отличается коробкой передач с увеличенным передаточным числом на первой передаче для медленного и ровного хода под нагрузкой. Плюс увеличенная колея и длина опорной поверхности гусеницы (семь опорных катков вместо шести) с широкими башмаками (690 мм вместо 500 мм), которые обеспечивают устойчивость машины при работе на уклоне с предельными нагрузками и минимальное давление на грунт.

Комплектации трубоукладчиков различаются, во-первых, по приводу лебедки: механическому или гидравлическому.

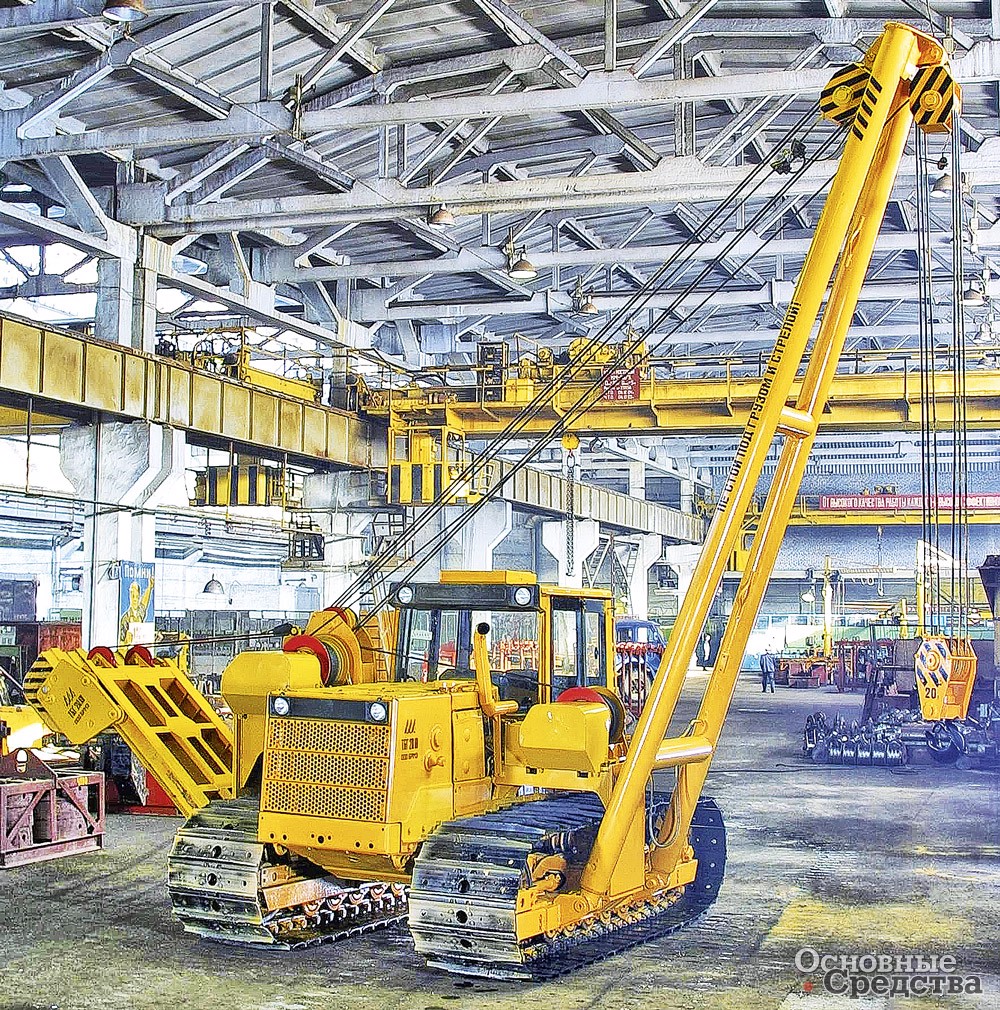

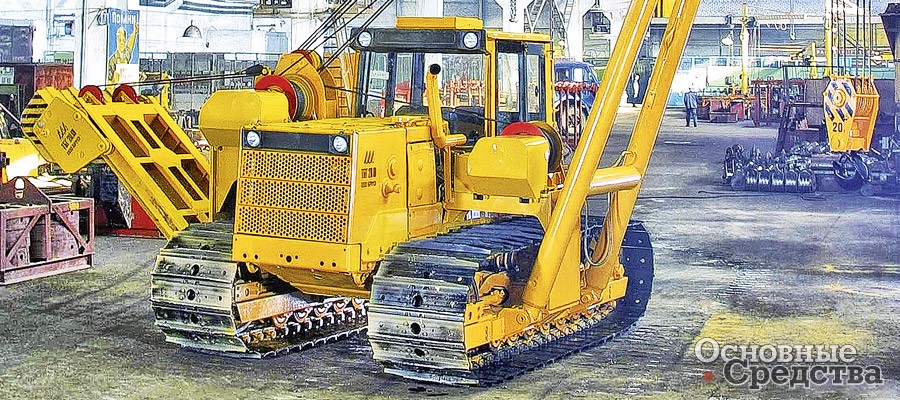

Трубоукладчик «ЧТЗ-Уралтрак» ТР20.23.02 на болотоходной модификации трактора

Оба решения имеют свои преимущества. Гидравлический обеспечивает плавное, бесступенчатое изменение скорости и удобное, легкое управление. Механический привод от верхнего вала коробки передач через трехступенчатый редуктор, цепную передачу и карданный вал более громоздок и архаичен, но в отличие от гидравлики он нечувствителен к температуре, будь то сибирский мороз или жара Кара-Кумов. Кроме того, механический привод тоже не стоит на месте, а совершенствуется. Так, для повышения точности и уменьшения динамических нагрузок снижена минимальная скорость подъема-опускания груза и увеличена скорость подъема-опускания на свободном крюке.

Грузоподъемное оборудование включает А-образную стрелу коробчатого сечения. Стандартная стрела длиной 7 м, по желанию заказчика установят стрелу длиной 9 м. Есть также вариант с 11-метровой стрелой и гуськом (удлинителем), которые увеличивают подстреловое пространство и допускают работу крупногабаритными, но легкими грузами. Трубоукладчик может также оснащаться бульдозерным отвалом с приз­мой волочения 3,6 м3.

Поставки трубоукладчиков Берёзовского ремонтно-механического завода (ООО «БРМЗ», Свердловская обл., г. Берёзовский) значительно сократились, тем не менее заказы на модели ТБГ-16 и ТБГ-20 поступают. Трубоукладчики востребованы на строительстве, реконструкции и ремонте трубопроводов диаметром до метра. Завод также со всем энтузиазмом соберет большой трубоукладчик ТБГ-90 на базе импортного промышленного трактора, если получит такой заказ.

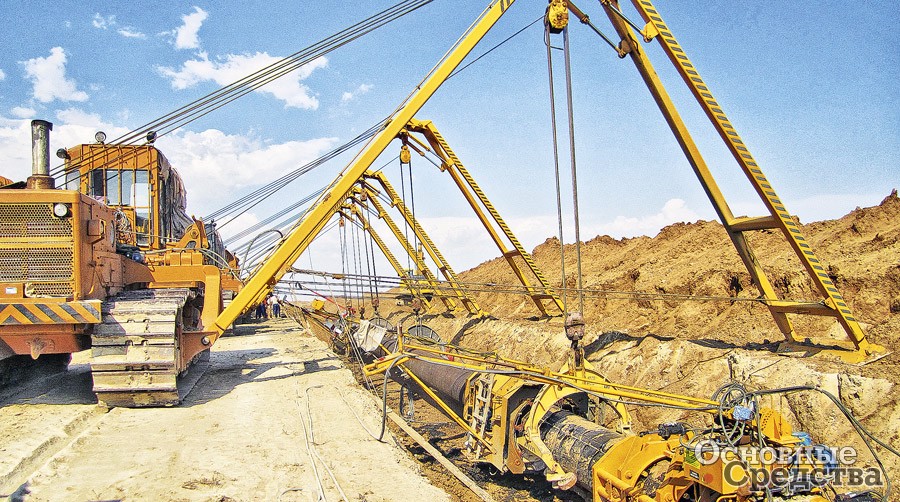

емонт трубопровода с помощью трубоукладчиков, оснащенных стрелами-опорами завода БРМЗ

Базовой машиной для ТБГ-16 12,5 т на вылете 2,5 м и 16 т на вылете 1,22 м служит все тот же трактор ЧТЗ Т10М – самый распространенный и ремонтопригодный. Трубоукладчик предназначен для работы с трубой диаметром до 720 мм. Для работы на заболоченной местности доступно исполнение на базе болотоходного трактора Т-10МБ.

Трубоукладчик ТБГ-20 г/п 20 т на вылете 1,22 и 2,5 м и массой 28 т предназначен для укладки труб диаметром до 1040 мм в заболоченной местности и построен на болотоходной модификации трактора ЧТЗ Т-10МБ с башмаками шириной 900 мм.

Крановое оборудование обеих моделей значительно отличается от челябинского и состоит из трубчатой стрелы длиной 7 м (по заказу 9 м), выполненной из высокопрочной стали, механизма подъема-опускания стрелы с помощью гидроцилиндра на ТБГ-12 и с помощью лебедки на ТБГ-20, грузовой лебедки Zollern с гидравлическим приводом и управлением на ТБГ-12 или двух однобарабанных лебедок на ТБГ-20, противовеса с гидравлическим управлением. Трубоукладчики оснащены современной аппаратурой безопасности АЗК-110 компании «Резонанс».

Широкое применение качественных и надежных импортных комплектующих, с одной стороны, значительно улучшает технические и эксплуатационные характеристики машины, с другой – повышает ее стоимость. На заводе изыскивают способы снижения цены при сохранении уровня качества и надежности.

Трубоукладчик ТБГ-20 г/п 20 т Берёзовского ремонтно-механического завода

Корпорация Caterpillar имела непосредственное отношение к появлению трубоукладчиков как вида строительной техники. Необходимость укладки сотен километров трубопроводов в начале ХХ столетия, прежде всего на территории США, потребовала средств механизации. Единственной мобильной и достаточно мощной базовой машиной в то время был гусеничный трактор. Именно поэтому трубоукладчик до сих пор строится на базе промышленного трактора. Крановое оборудование того времени представляло собой громоздкое сооружение с обвязочной рамой вокруг всего трактора, поскольку конструкция трактора не обеспечивала достаточной прочности. Но уже в 1930-е гг. трубоукладчик приобрел современный вид с крановой стрелой, опирающейся на раму левой гусеницы, и противовесом на правом борту.

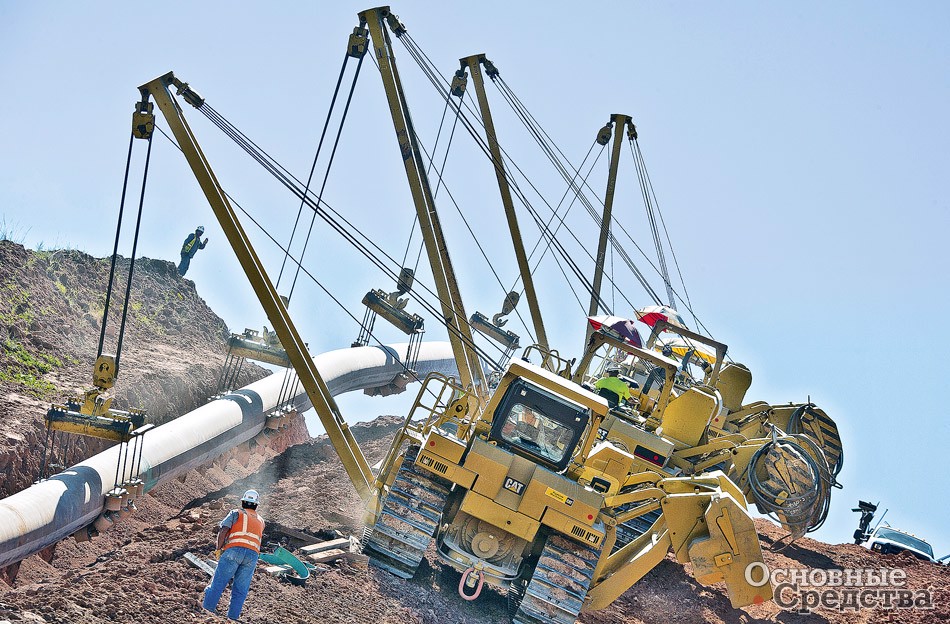

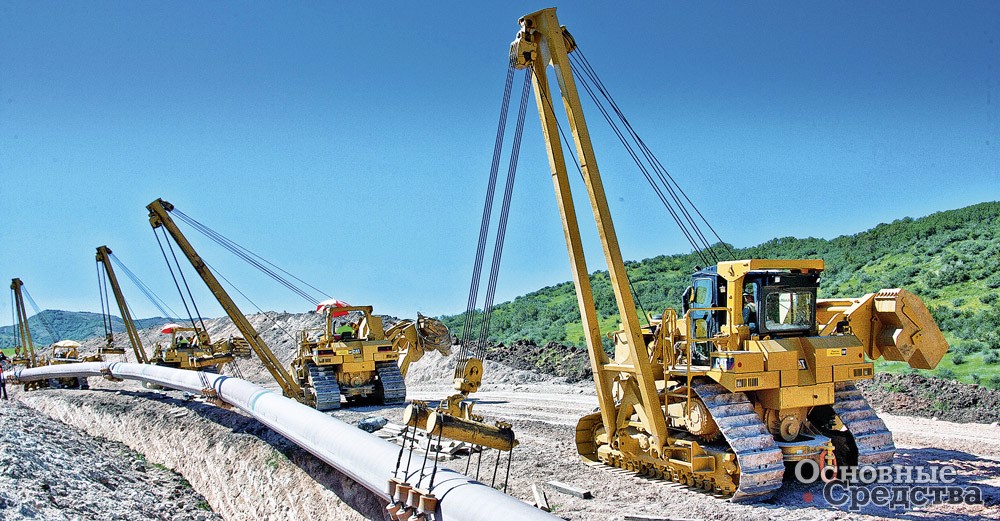

Трубоукладчик Caterpillar

Мощный толчок производству трубоукладчиков дала Вторая мировая война. Германия и Япония ввели удушающие санкции против США и союзников и, попирая нормы международного права, топили американские танкеры. Американцам пришлось вспомнить, что на их территории имеются свои запасы нефти, и срочно строить трубопроводы, для чего потребовалось множество трубоукладчиков.

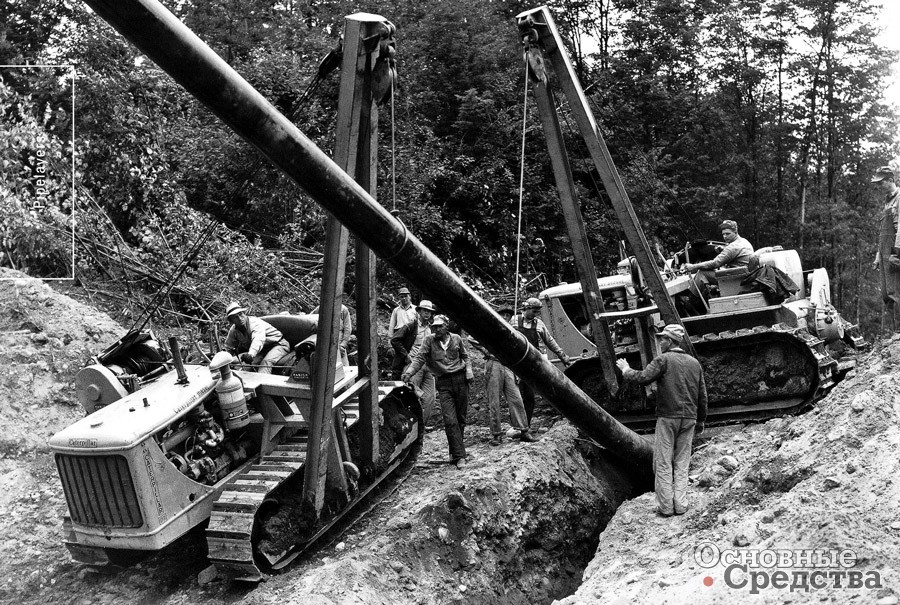

Трубоукладчики на базе Caterpillar D7 на строительстве нефтепровода во время Второй мировой войны

В СССР интенсивное производство и развитие трубоукладчиков началось в 1950-е гг. и также связано с освоением нефтяных месторождений.

Корпорация Caterpillar выпускала трубоукладчики на базе своих тракторов, используя крановое оборудование компании Trackson Company of Milwaukee, вплоть до 1951 г., когда поглотила этого производителя. Поглощение открыло возможность создать трубоукладчик как отдельный вид техники с интегрированным крановым оборудованием и соответственно с лучшими характеристиками. Раньше такой возможности не было по патентным причинам. Первая модель трубоукладчика Caterpillar 583 с интегрированным крановым оборудованием была представлена в 1955 г. Современный модельный ряд продолжает традиции, заложенные в модели 583.

Трубоукладчик Caterpillar

Сегодня Caterpillar выпускает обновленный в 2008 г. модельный ряд трубоукладчиков: PL61, PL83 и PL87 г/п 18, 72 и 97 т на вылете 1,22 м. «Младшая» модель PL61 по многим узлам и агрегатам унифицирована с бульдозером D6K. К ним относится дизель С6.6 ACERT, гидростатическая трансмиссия с электронным управлением, ходовая часть SystemOne с овальной гусеницей, кабина с усовершенствованными органами управления – джойстиками. Привод стрелы и крюка разделен на две взаимозаменяемые гидроприводные лебедки с маслопогруженными дисковыми тормозами для упрощения агрегатного ремонта в полевых условиях.

Для моделей PL83 и PL87 в качестве базы использованы текущие модели гусеничных тракторов с приподнятым ведущим колесом ходовой части. Гусеничная тележка удлинена, заднее колесо еще больше смещено назад для увеличения площади опорной поверхности. Утяжеленный наборный противовес с гидравлическим управлением обеспечивает большую грузоподъемность. Низко расположенный блок лебедок уменьшил транспортировочные габариты. Гидроприводные лебедки стрелы и крюка с маслопогруженными дисковыми тормозами взаимозаменяемы и крепятся на пальцах для упрощения их замены. Стреловое оборудование включает А-образную стрелу коробчатого сечения, под заказ доступна удлиненная стрела. Крюковая подвеска уменьшена в размерах для улучшения обзора груза. Функции управления стрелой и крюком выведены на новый джойстик под правую руку.

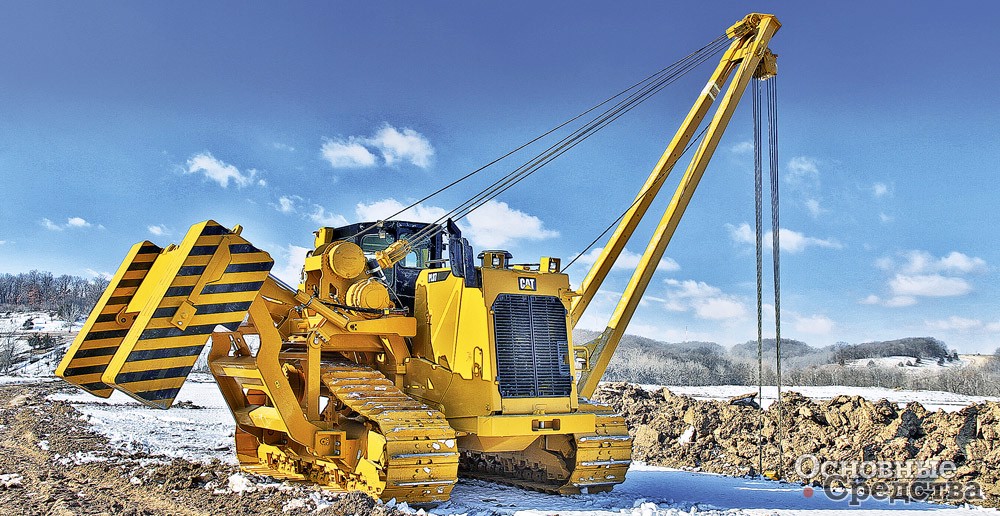

Трубоукладчик Caterpillar PL87 г/п 97 т

Компания Liebherr тоже давний, проверенный поставщик трубоукладчиков на строительство газовых и нефтяных трубопроводов такими компаниями, как «ГАЗПРОМ», «ТРАНСНЕФТЬ». Liebherr предлагает российским заказчикам три модели трубоукладчиков: RL 44 Litronic, RL 54 Litronic и RL 64 Litronic г/п 45,9; 70 и 90,8 т на вылете 1,22 м, выведенные на рынок в 2011–2012 гг. Среди нефтяников и газовиков наиболее востребован тяжелый трубоукладчик RL 64. Модели RL 44 и RL 54 менее популярны, тем не менее их можно встретить в самых отдаленных районах страны на обустройстве инфраструктуры. В Россию трубоукладчики Liebherr поставляются в специальном низкотемпературном исполнении, позволяющем им работать при морозе до –50 °С.

Главные особенности всех трех моделей, построенных по общим принципам, это фирменная гидростатическая трансмиссия Liebherr, асимметричная ходовая часть, подъем стрелы гидроцилиндром. Гидростатическая трансмиссия обеспечивает бесступенчатую регулировку скорости и высокую маневренность. Ходовая часть и стрела управляются с помощью двух джойстиков пропорционального действия. Поскольку привод хода используется в качестве неизнашиваемого рабочего тормоза, дополнительное торможение не требуется даже при движении по крутым склонам.

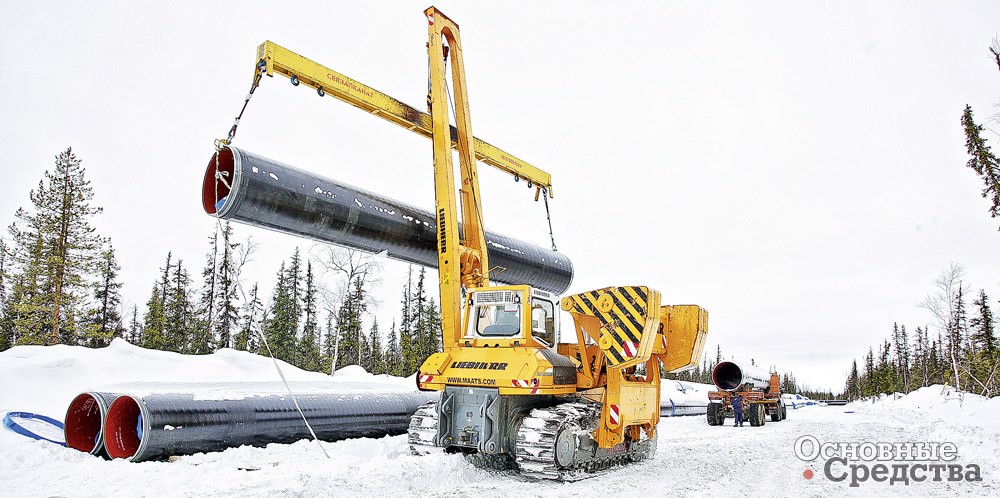

Трубоукладчик Liebherr RL 64 Litronic

Трубоукладочное оборудование включает А-образную стрелу коробчатого сечения длиной 6,01 м (RL 44), 7,3 м (RL 54) и 8,5 м (RL 64), гидроприводную однобарабанную, реверсивную лебедку крюка с многодисковым тормозом, наборный гидро­управляемый противовес. Под заказ доступна удлиненная стрела.

В современной экономике большое значение приобретают сервисная служба и программа восстановления компонентов Liebherr-Reman, которая с конца 2014 г. действует на заводе Liebherr в Нижегородской области. В специализированном цехе восстанавливают дизельные двигатели, на которые дают гарантию, как на новые.

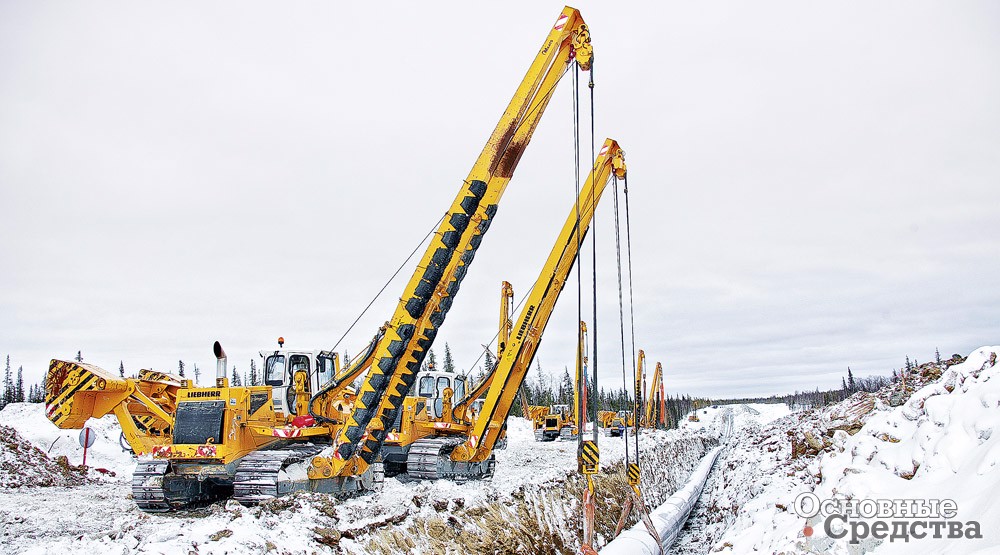

Трубоукладчики Liebherr RL 64 Litronic г/п 90,8 т

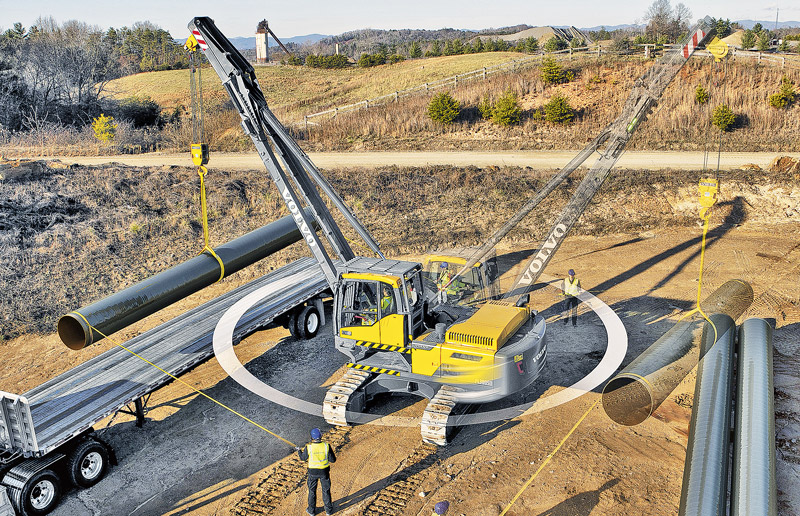

Шведы, как любители альтернативного, сегодня выпускают трубоукладчики второго поколения на базе гусеничных экскаваторов. Это модели Volvo PL3005D и PL4809D с опрокидывающей нагрузкой 51 и 89 т (на вылете 1,22 м) в стандартной комплектации, то есть максимальная масса грузов, с которыми работают эти машины, достигает 51 и 89 т, а при комплектации модели PL4809D дополнительным противовесом массой 4 т его опрокидывающая нагрузка достигает 102 т.

Как уже говорилось выше, когда в эпоху угля и пара возникла необходимость в механизме для скоростной укладки трубопровода, то единственным вариантом самоходной базовой машины был гусеничный трактор, хотя преимущества гусеничного экскаватора с поворотной платформой очевидны. Во-первых, трубоукладчик на базе экскаватора может намного быстрее выполнять работы по погрузке-разгрузке и перемещению труб, стоя на месте (без разрушения покрытия площадки, как это происходит при развороте гусеничных машин, что особенно важно на технологических площадках, где постоянно требуется разворачиваться на одном месте, например, при подаче труб в трубогибочную машину), при этом сохраняется возможность передвигаться с грузом на крюке. Во-вторых, повернув стрелу в сторону уклона и сместив таким образом центр тяжести, трубо­укладчик может безопасно работать на большем уклоне, чем гусеничный трактор.

Уже в наше время предпринимались попытки строить трубоукладчики на базе одноковшового гусеничного экскаватора, но и у них крановая стрела опиралась на раму ходовой части, и все преимущество поворотной платформы терялось. Основная причина, по которой крановую стрелу не ставили вместо стрелы экскаватора, кроется в недостаточной прочности и надежности опорно-поворотного устройства. И только недавно, в 2008 г., Volvo CE сумела усилить ОПУ, чтобы оно выдерживало предельные нагрузки, характерные для трубоукладчиков. Инженеры Volvo закрепили и развили концепцию, а юристы оградили патентами от посягательств любителей копировать. Когда срок действия патентов закончится, найдется немало желающих составить Volvo CE конкуренцию.

Итак, эксплуатация трубо­укладчиков Volvo первого поколения в реальных условиях дала разработчикам много информации, на основании которой в 2015 г. были выпущены две модели PL3005D и PL4809D – средняя и большая вместо двух больших, как было у предыдущего поколения. В результате усовершенствован модельный ряд, теперь он охватывает больший диапазон работ по строительству и ремонту трубопроводов.

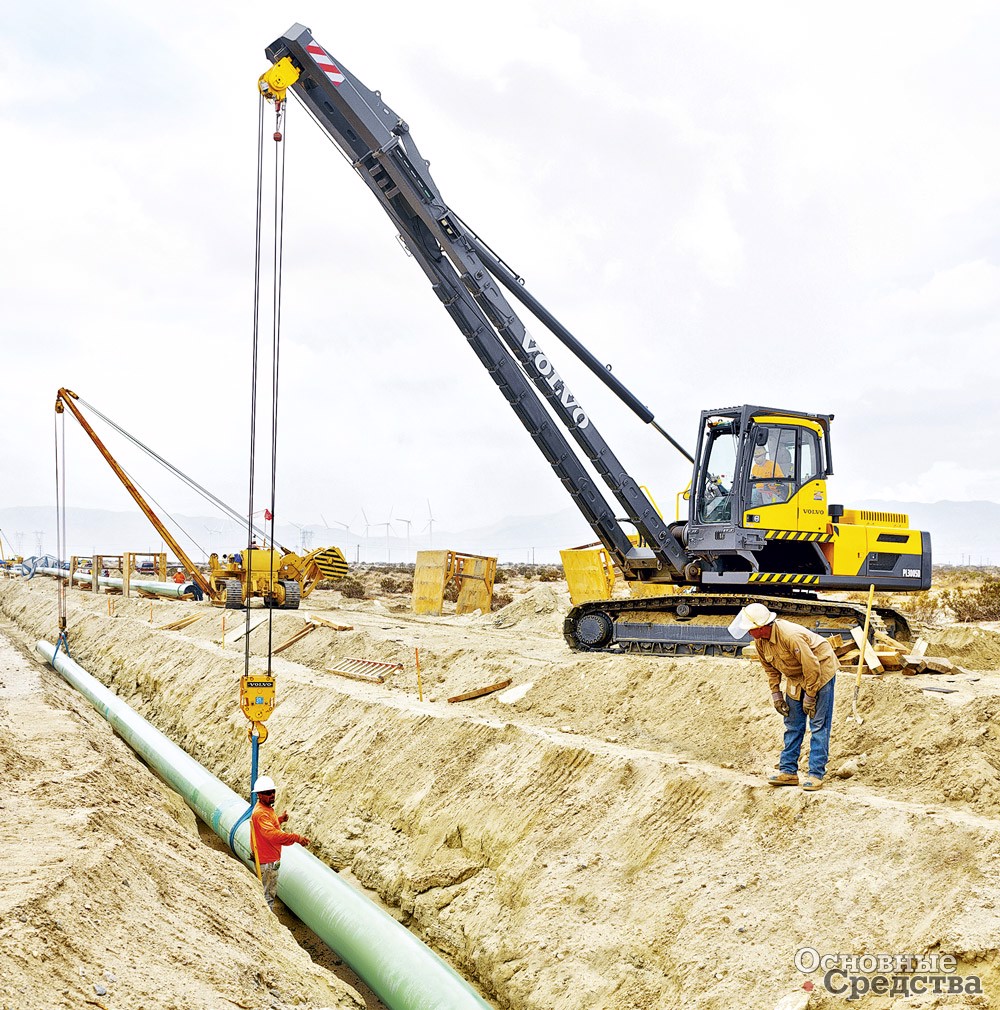

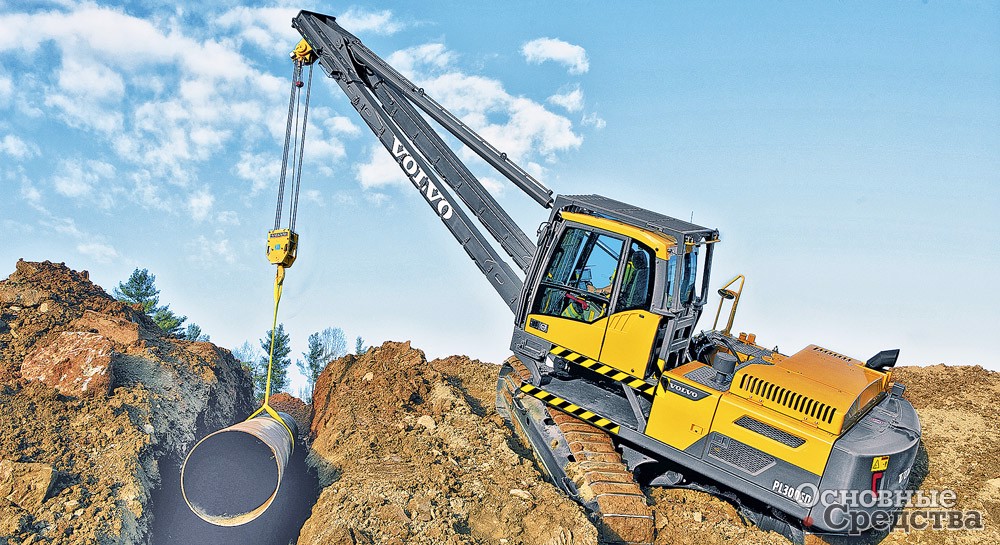

Трубоукладчик Volvo PL3005D отлично справляется с уклонами

Большой трубо­укладчик PL4809D способен развивать на 70% больше тягового усилия в сравнении с предшествующей моделью, что позволяет ему двигаться и маневрировать на склоне до 30° с тяжелым грузом на крюке, а также быстрее передвигаться по ровной поверхности.

PL4809D установлен на гусеничную тележку с гидравлическим раздвижением, у PL3005D тележка без раздвижения, но эта машина достаточно компактна, чтобы ее можно было перевозить на низкорамном полуприцепе-тяжеловозе, не снимая никаких узлов, что существенно снижает производственные затраты и повышает мобильность механизированной колонны.

Большой трубоукладчик комплектуют стрелой длиной 9,2 м плюс 2-метровый удлинитель по желанию и противовесом массой 10 т плюс 4-тонный дополнительный противовес для увеличения грузоподъемности. На PL3005D идет стандартная стрела длиной 7,3 м, удлинитель длиной 1,8 м и стандартный противовес массой 6,8 т. Для снижения давления на грунт и повышения проходимости могут быть установлены башмаки шириной 1050 мм на PL4809D и шириной 800 мм на PL3005D. Прочный механический блокиратор обеспечивает фиксацию поворотной платформы при любом угле поворота относительно ходовой части при подъеме грузов на склонах и при выполнении врезок.

Трубоукладчики, так же как и экскаваторы Volvo, по заказу комплектуют так называемыми гидравлическими линиями Х1 и Х3 для подключения дополнительного гидрооборудования, например, установки для разделки торцов труб под сварку. Штатная гидросистема может обеспечить гидропривод различных дополнительных устройств как, например, сварочный генератор. При переоборудовании машины в экскаватор эти линии можно использовать для работы гидромолота или других агрегатов.

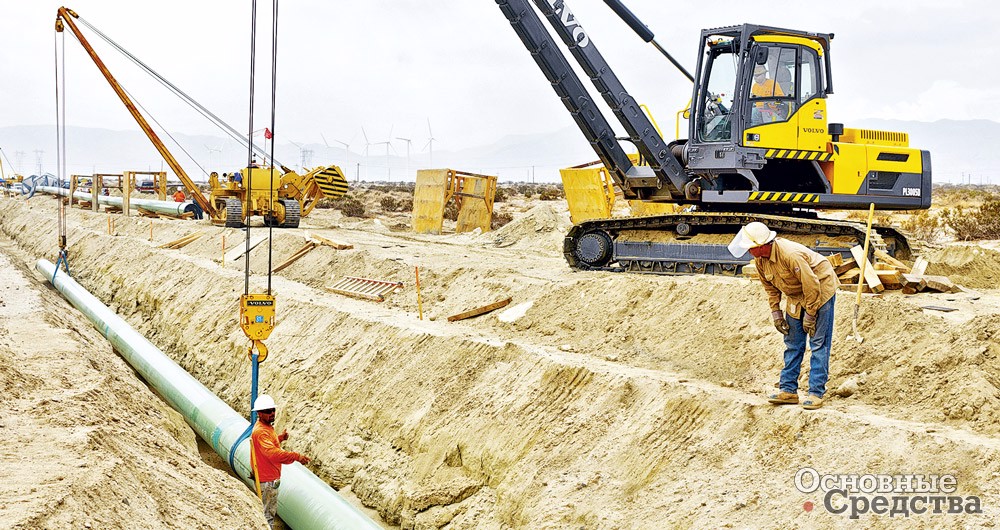

Трубоукладчик Volvo PL3005D c опрокидывающей нагрузкой 51 т

Дополнительное отличие и преимущество перед трубоукладчиками на базе гусеничного трактора – это подъемная кабина. Оригинальный гидравлический четырехрычажный механизм подъема кабины обеспечивает оператору отличный обзор траншеи и рабочей площадки.

Интенсивность эксплуатации классического трубо­укладчика невысока из-за узкой специализации, что увеличивает стоимость владения. Трубо­укладчики Volvo лишены этого недостатка, так как совмещают в себе три машины: трубоукладчик, гусеничный кран и одноковшовый строительный экскаватор. Два специалиста могут превратить трубоукладчик в экскаватор в течение максимум 4 часов благодаря предустановленным на заводе гидравлическим трубопроводам и соединителям. Это позволяет повысить эффективность использования машины до 100% путем ее диверсификации по мере необходимости, снижая таким образом стоимость владения.

Трубоукладчики Volvo поставляют на российский рынок с «арктическим пакетом», обеспечивающим эксплуатацию при температуре до –45 °С и ниже. В 2015 г. Volvo поставила три трубоукладчика PL4611, а также два трубоукладчика PL4809D и один PL4608. Представитель Volvo CE отметил, что эти машины включены в состав мобильных аварийно-восстановительных поездов.

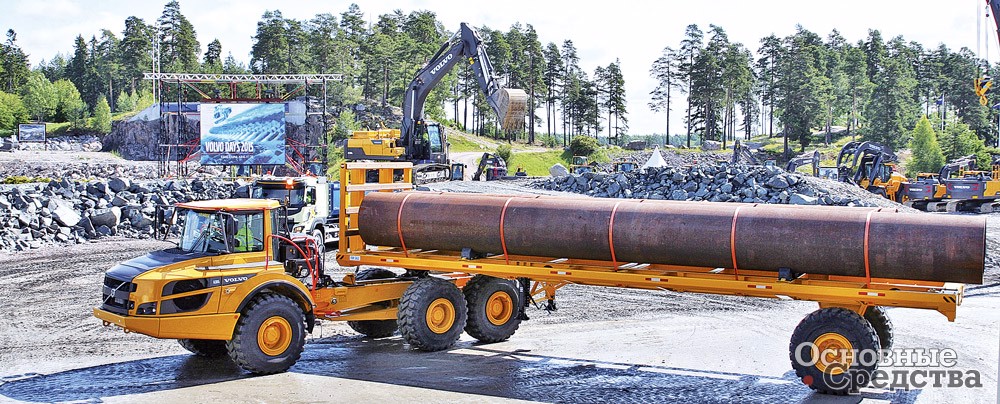

рубовоз на базе шарнирно-сочлененного самосвала Volvo гармонично сочетается с трубоукладчиком Volvo


Таким образом, есть заводы-производители качественных трубоукладчиков всех размеров и моделей, есть спрос на эту технику, есть множество проектов, где эта техника должна быть задействована. Нет одного – финансирования, но эта тема лежит не в экономической, а в политической плоскости.
