Некоторые особенности управления краном (КС-35714К на шасси КамАЗ-53215)

А. Ерохин, фото автора

В 2004 году ивановскому предприятию «Автокран» исполняется 50 лет. Первым в стране завод начал выпускать гидравлические автокраны с двухсекционной телескопической стрелой грузоподъемностью 10 и 12,5 т на базе шасси МАЗ. Их название позже стало торговой маркой «Ивановец» и визитной карточкой предприятия.


Наше знакомство с автокраном КС-35714К на шасси КамАЗ-53215 состоялось на площадке компании «Автодин», любезно предоставившей автокран для теста. При осмотре техники возник вопрос: если что-то случится с двигателем и потребуется добраться до него, надо будет поднять кабину. Однако над кабиной расположена стрела крановой установки, и в транспортном положении крюк крана натянут через тросы переднего бампера. Получается, что, если двигатель не работает, нельзя, опустив трос подъема, приподнять стрелу и сдвинуть ее вбок, чтобы поднять кабину. Специалисты компании «Автодин» нас успокоили: оказывается, для таких случаев справа на раме шасси предусмотрен ручной гидравлический домкрат.

Убедившись, что состояние автокрана соответствует всем требованиям для его перегона, мы сели за руль и направились к месту нашей постоянной работы – на автополигон. Сразу остановимся на особенностях вождения автокрана в сравнении с обычным автомобилем. КамАЗ-53215 в бортовом или самосвальном исполнении на сегодняшний день – обычный грузовой автомобиль, с которым легко управляется любой водитель. Выбор скорости прохождения поворотов на дорогах, при съезде с них, а также при разворотах – дело привычное, тем не менее в управлении автокраном есть свои особенности. Дело в том, что масса крановой установки обычно соответствует полной грузоподъемности шасси, на котором она установлена. Центр тяжести такой конструкции существенно выше, чем у обычного груженого автомобиля, поэтому при движении по дорогам следует соблюдать особую осторожность и выбирать меньшую скорость для маневров, чем на простом грузовике на таком же шасси. Правила дорожного движения именно потому и ограничивают скорость движения подобной спецтехники на дорогах. В соответствии с этим шасси, предназначенные для установки крановой и другой техники с подобными ограничениями, имеют соответствующие доработки, понижающие скорость движения.

Вид кабины крана сбоку

По дороге на автополигон мы обратили внимание на особенности шасси КамАЗ-53215. Во-первых, максимальная частота вращения ограничена 2 000 мин-1. Во-вторых, передаточное отношение редукторов задних мостов шасси такое, что максимальная скорость на высшей пониженной передаче не превышает 60 км/ч, а на повышенной – 70 км/ч. В остальном передвижение по дорогам на КС-35714К не отличается от передвижения на КамАЗ-53215 с грузом 11 т без прицепа. Масса крановой установки составляет почти 11 т, что соответствует максимальной грузоподъемности шасси, на котором она установлена.

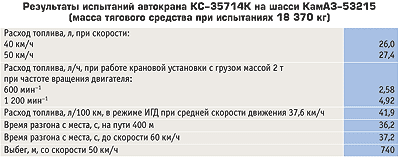

В режиме имитации городского движения машина напоминает груженый КамАЗ-53215 без прицепа, причем из-за более высокого передаточного отношения редукторов заднего и среднего мостов ее динамические качества даже несколько лучше. Расход топлива на установившихся режимах 40 и 50 км/ч вполне приемлемый, но этот показатель и не особенно важен для автокрана.

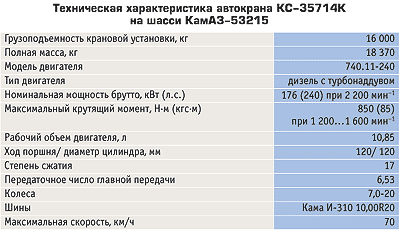

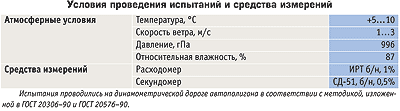

На полигоне, установив на кран измерительную аппаратуру, мы занялись тщательным изучением его технической характеристики. Несмотря на скромную грузоподъемность – 16 т, у крана вполне приличные возможности. Трехсекционная выдвижная телескопическая стрела длиной 8...18 м с легким решетчатым дополнительным гуськом длиной 8 м позволяет поднимать грузы на высоту до 25 м и работать при достаточно большом горизонтальном вылете – до 18 м. Возможность выдвижения секций стрелы с грузом на крюке позволяет выполнять монтажные работы в стесненных условиях.

Редуктор с барабаном и тросоукладчиком

Кабина, как и на всех современных кранах, оснащена удобным электронным помощником, позволяющим устанавливать на рабочем месте необходимые ограничения допустимых перемещений груза с учетом уменьшения грузоподъемности, при увеличении вылета во время перемещения груза. Все это существенно облегчает работу крановщика.

Крановая установка оснащена устройством, без которого сегодня органами надзора за грузоподъемными механизмами запрещается эксплуатация автокранов. Речь идет о механизме, не допускающем подвод стрелы к линиям электропередачи на расстояние менее допустимого. Для удобства установки крана на выдвижные опоры сзади на раме шасси, около рычагов управления выдвижными опорами, установлен уровень, поскольку для работы крана необходимо обеспечить горизонтальное положение опорно-поворотного устройства. Перевод автокрана из транспортного в рабочее положение занимает немного времени. Процедура проста, и основное время уходит на установку опорных площадок на нижнюю часть гидроцилиндров выдвижных опор. Далее поворотом рукоятки управления к гидронасосу, работающему от коробки отбора мощности КП шасси, подключаем рычаги управления выдвижными опорами, одним нажатием соответствующего рычага выдвигаем опоры из рамы и, опустив на землю, приподнимаем шасси и по уровню устанавливаем горизонтальное положение опорно-поворотного устройства.

Крюк крана в транспортном положении, на конце стрелы виден датчик приближения к линиям электропередачи

Переключив гидронасос той же рукояткой на работу механизмов, управляемых из кабины крановщика, занимаем в ней место. Проблем с работой крановой установки – никаких. Все операции, а именно подъем и опускание груза тросом, подъем и опускание стрелы крана, изменение длины стрелы и поворот кабины крана со стрелой, управляются соответствующими рычагами, причем скорость выполнения операции пропорциональна величине перемещения соответствующего рычага управления. На рычаге управления подъемом-опусканием груза есть кнопка ускоренного режима работы, что существенно упрощает операции по позиционированию крюка при захвате груза. При определении часовых расходов топлива работа крановой установки велась с грузом массой 2 т, что позволило проверить и максимальную длину стрелы, и предельный вылет, допустимый с таким грузом.

Несколько слов об электронном помощнике, установленном в кабине крана. Расположив кран на площадке для тестирования, сначала задали предельные углы поворота кабины со стрелой: с одной стороны поворот стрелы ограничен углом здания, с другой – высоким столбом освещения. Далее ограничили предельный вылет груза от оси поворотного устройства и задали предельный опрокидывающий момент при работе с выдвижными упорами. Теперь можно работать, не оглядываясь на все ограничения. Все это существенно облегчает труд и снижает утомляемость крановщика.

Панель управления выдвижными опорами

Педалью управления подачей топлива двигателя шасси, расположенной в кабине крана, можно обеспечить два фиксированных режима работы по оборотам. К этому можно добавить лишь одно замечание: отбор мощности от двигателя ограничен 40%. Речь идет о работе с предельными по массе грузами. Но и с небольшими грузами могут возникнуть проблемы, если работать на частоте вращения, близкой к холостому ходу: мощности двигателя может не хватить при подъеме такого груза, и тогда он начинает работать «враскачку», меняя обороты. Рано или поздно возникнут осложнения, особенно если вспомнить, что опорные плиты могут опираться на грунт и продавливать его, а значит, кран может упасть. Во избежание подобных случаев в кабине крановщика справа от сиденья расположен второй уровень, показывающий степень горизонтальности опорно-поворотного устройства крана, следить за которым необходимо во время работы.

Сегодня все чаще встречаются краны с управлением типа джойстик, существенно облегчающим работу, однако неплохо и комфортно можно работать и на нашем кране. И все же хотелось бы видеть у наших производителей результаты последних достижений в области систем управления крановой техникой. Тем не менее при такой стоимости кран КС-35714К производства ОАО «Автокран» уже нашел свое место на рынке подобной техники.

Редакция благодарит компанию «Автодин», любезно предоставившую технику для теста.




А. Ерохин, фото автора Основные Средства 06'2004 9 декабря 2004
