Броня крепка и шины наши быстры

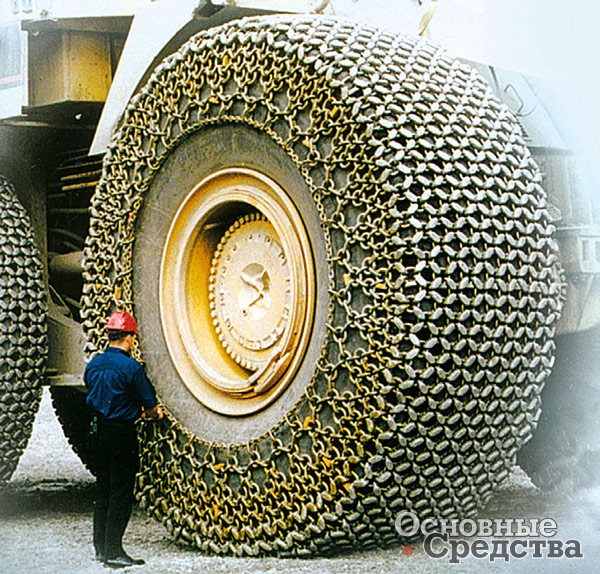

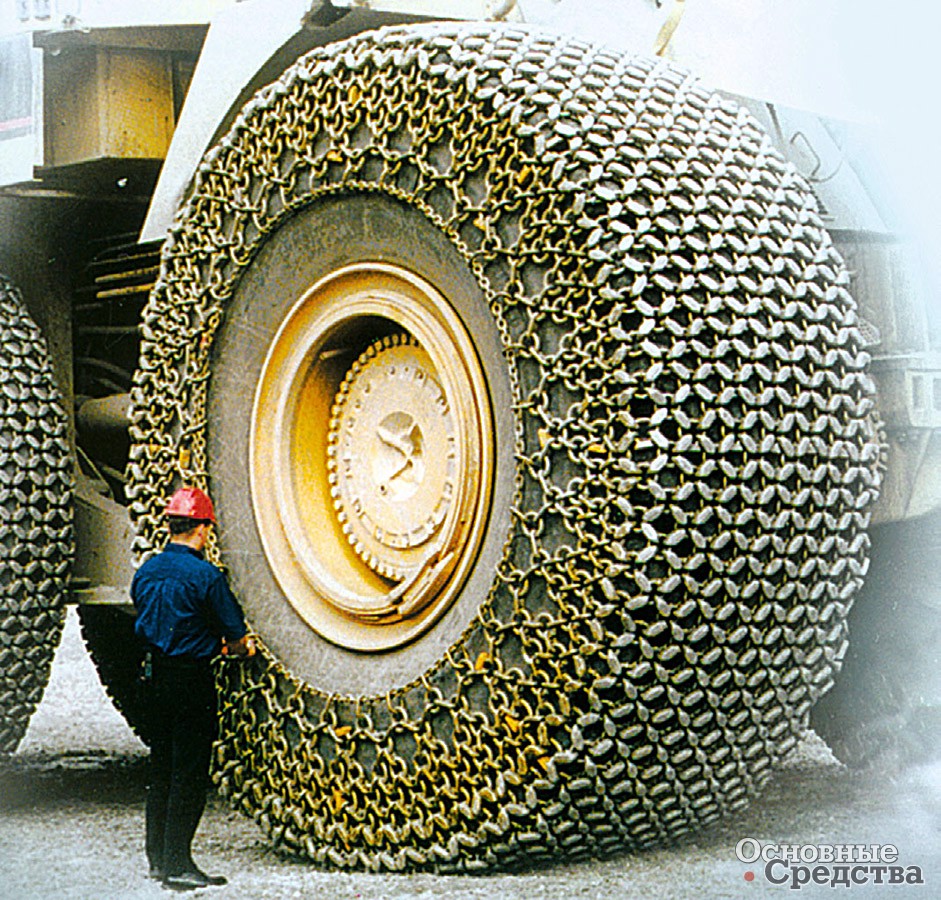

Специальные защитные цепи для шин

В процессе работы на крепких горных породах шины карьерных и шахтных машин практически не выхаживают свой ресурс из-за частых порезов боковин и протектора острыми кусками отбитой породы. Применение защитных цепей в данной ситуации становится необходимым условием продуктивной работы колесной техники.

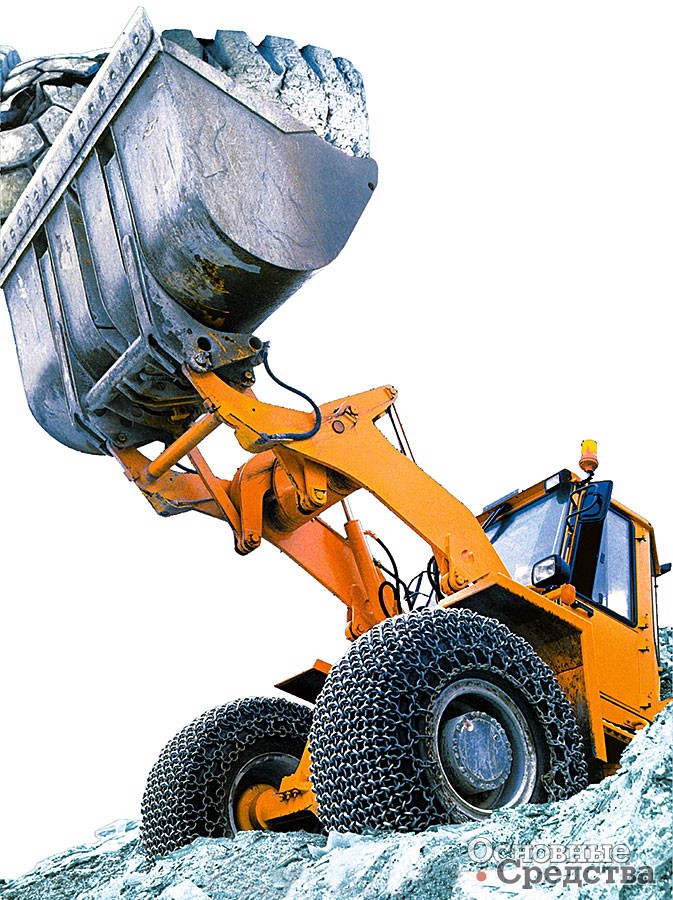

В настоящее время и на открытых, и на подземных горных работах все большее применение находит техника на пневмоколесном ходу – самосвалы, различные колесные погрузчики и бульдозеры, подземные буровые установки. У машин на пневмоколесном ходу есть важное преимущество перед гусеничной техникой – более высокая маневренность и мобильность, однако слабая защищенность шин от повреждений кусками породы, более низкий коэффициент сцепления сдерживают применение пневмоколесного хода.

Колесная техника, занятая на разработке крепких горных пород, испытывает особые трудности. Если самосвалы ходят по более-менее подготовленным трассам, то погрузчики часто работают в забое. Например, погрузочно-доставочные машины работают непосредственно в забое на взорванной скальной массе, состоящей из кусков породы разного размера с острыми гранями. В процессе внедрения ковша колеса машины испытывают значительные нагрузки, так как напор осуществляется с помощью ходового механизма. Иногда куски скальной породы буквально вспарывают незащищенную поверхность шин. В таких условиях даже новые шины часто выходят из строя из-за глубоких разрывов и порезов, а потому без специальных мер для защиты дорогостоящих шин значительно возрастают эксплуатационные расходы и увеличивается суммарное время простоев высокопроизводительной техники.

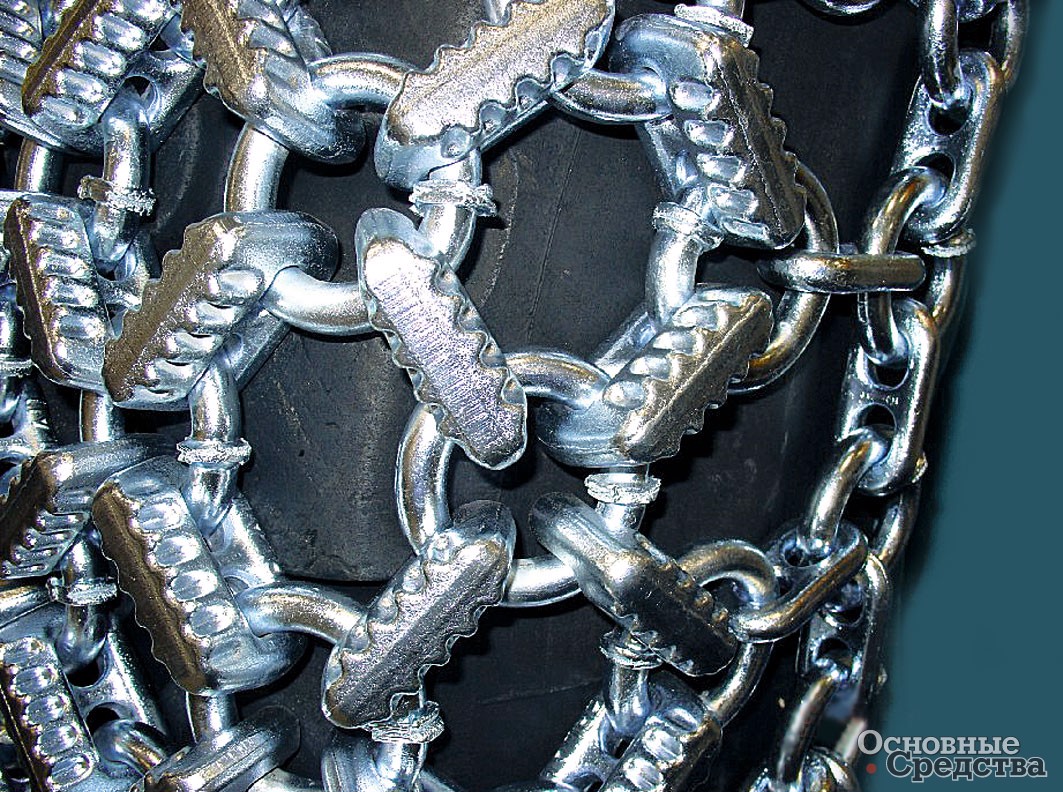

Ячейки защитной цепи Duro х14 (компания Erlau)
Ячейки защитной цепи Duro х14 (компания Erlau)
Ячейки защитной цепи Duro х14 (компания Erlau)

Эффективно решить вопрос повышения ресурса шин помогает применение специальных защитных цепей. Сегодня на рынке предлагаются цепи для различных условий. Шинозащитные цепи можно разделить на три основные группы по назначению:

  • цепи специальные защитные, которые защищают от повреждения шин кусками породы, острыми фрагментами строительного мусора и т. п., в том числе цепи защитные жаростойкие – их применяют при работе на горячих шлаках;
  • цепи защитные с повышенным сцеплением, применяются в рудниках на технологическом погрузочном и транспортном оборудовании;
  • цепи для повышения сцепления, применяются на транспорте при работе в сложных дорожных условиях для повышения проходимости, на лесозаготовительной технике и т. д.

Основное различие в конструкции цепей заключается в размере ячейки. Защитные цепи изготавливают с малыми размерами ячейки, они покрывают колесо наподобие кольчуги. Для лучшего сцепления цепь изготавливается с ячейкой большего размера. Кроме размера ячеек цепи различаются формой и числом пластин и колец в звене. Форма и размеры пластин и колец цепей подобраны так, чтобы наиболее эффективно работала система колесо–цепь применительно к конкретным условиям.

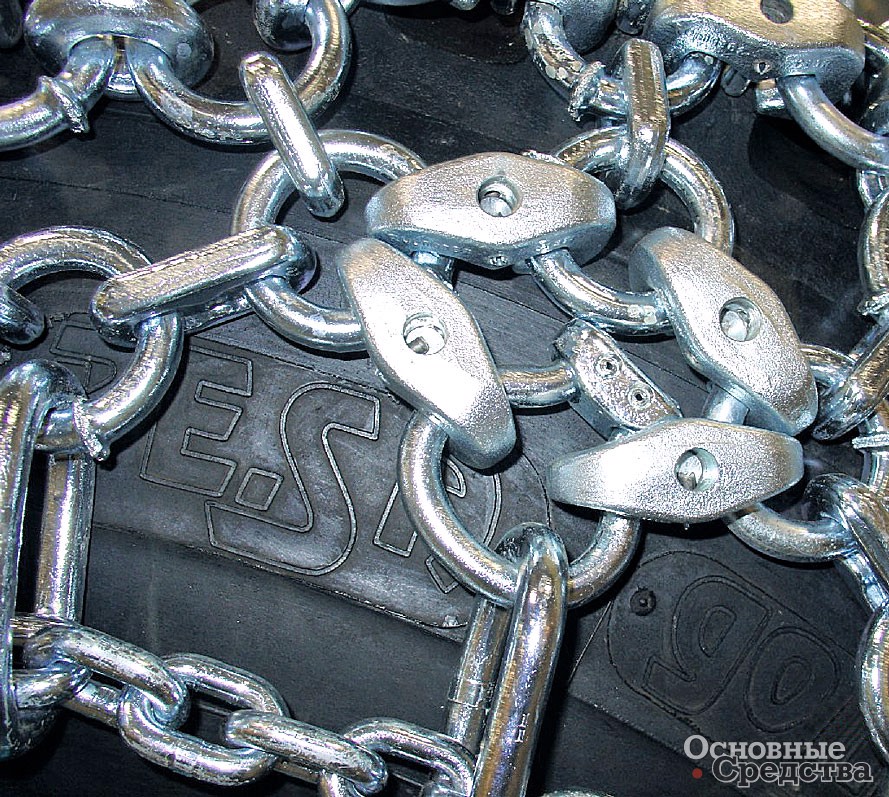

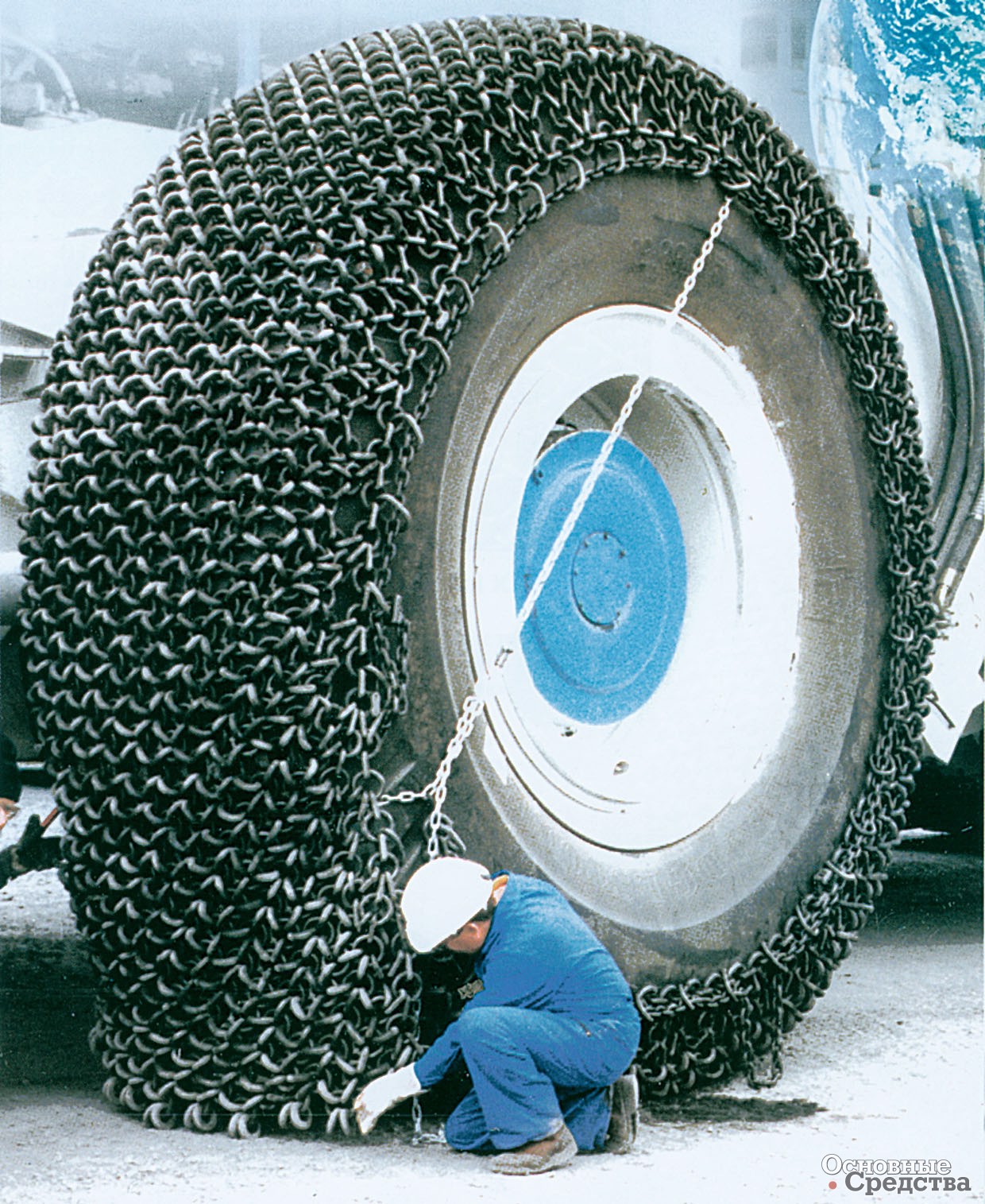

Замковое крепление цепи R69 Spezial

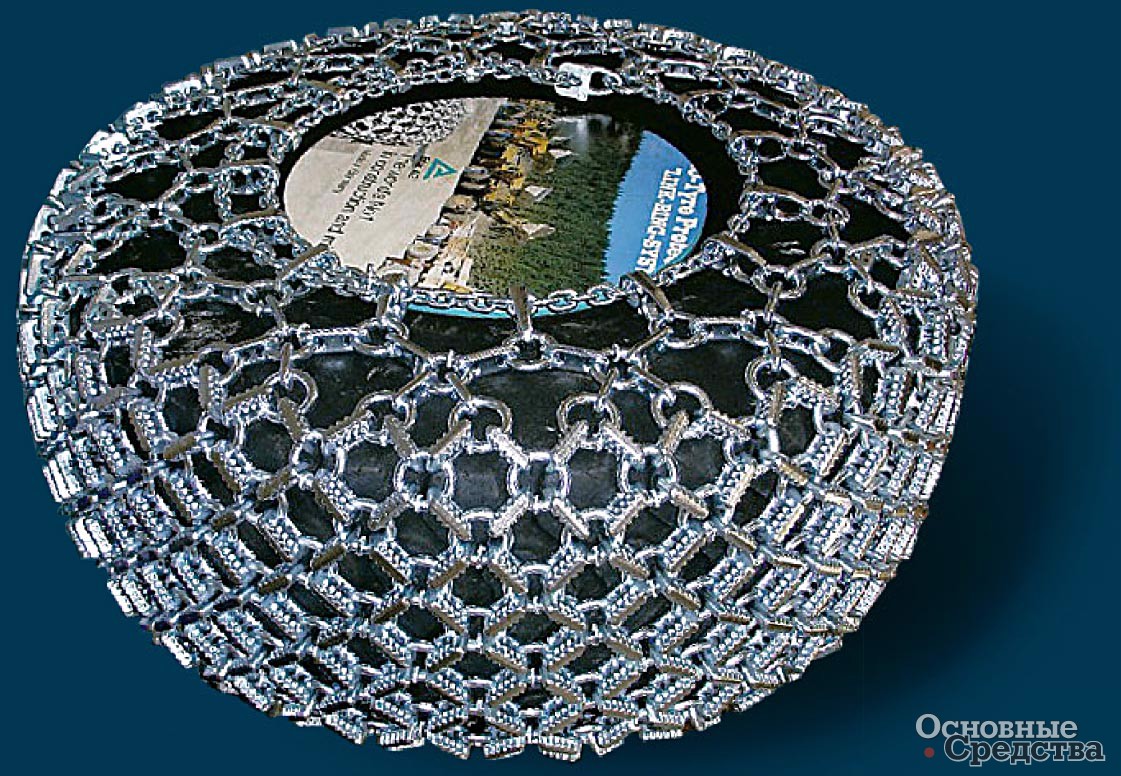

Цепь для повышения сцепления и защиты шины R69 Spezial (компания Erlau)

Классическая цепь, набранная из колец, представляет собой бюджетный вариант. Кольца хорошо защищают корд. В процессе работы кольца поворачиваются, этим достигается равномерный износ самих колец, и в результате увеличивается срок службы цепей. Недостаток чисто кольцевой системы – заметное увеличение радиуса колеса, так как часть колец расположена перпендикулярно поверхности колеса (диаметр колец составляет 55...80 мм). С учетом этого кольцевые цепи надо устанавливать на все ведущие мосты машины, если отсутствует межосевой дифференциал, иначе редукторы будут работать с повышенной нагрузкой. Поскольку на передний мост погрузчика приходится большая нагрузка, уменьшающая динамический радиус передних колес, возможен вариант установки цепей только на передние колеса, что и практикуется на предприятиях. Однако эта нагрузка действует на передний мост лишь в случае, если ковш заполнен, а с пустым ковшом нагрузка на оба моста становится примерно одинаковой, выравниваются и радиусы колес, т. е. цепи могут задевать за оперение передних колес. А поскольку рабочая площадка обычно усеяна обломками породы, самым целесообразным будет устанавливать цепи на все колеса машины.

Цепь, ячейки которой состоят из четырех пластин и четырех колец, представляет собой самую плотную структуру и обеспечивает наиболее надежную защиту шины. Непосредственным защитным элементом являются пластины, а кольца (или кольцевые замки) служат в качестве скрепляющих деталей. Исполнение пластин может быть разным. Для лучшего перекрытия поверхности пластины, контактирующие с грунтом, могут иметь форму лепестков с зубцами или прорезями. Выступы повышают сцепление с почвой, широкий лепесток максимально перекрывает абразивным частицам доступ к поверхности шины.

Все элементы цепи изготавливают методом ковки с последующей закалкой. Структура мартенсита, получаемая в процессе закалки рабочей поверхности, обеспечивает твердость и хорошую износостойкость пластин, колец и замков. Дополнительное легирование стали позволяет получать жаростойкие цепи, используемые при работе на горячих шлаках.

От того, насколько правильно выбран тип цепей, зависит эффективность их применения, в том числе эксплуатационные расходы.

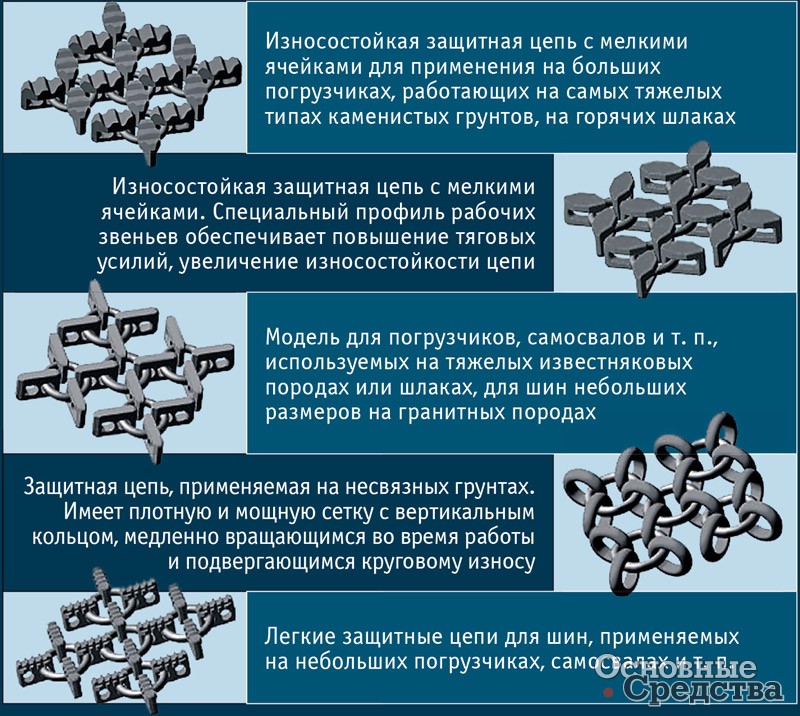

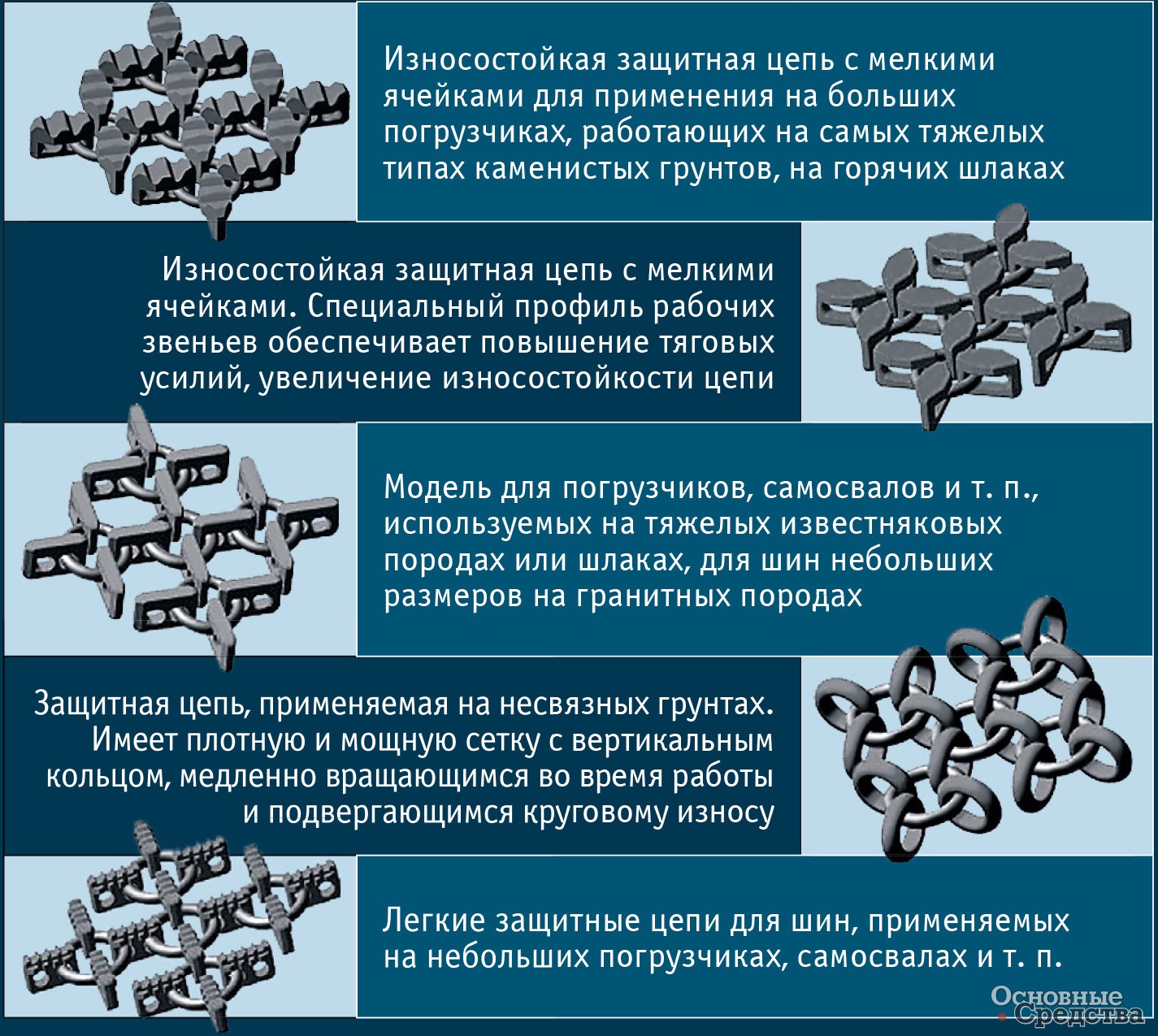

Виды защитных цепей (компания Erlau)

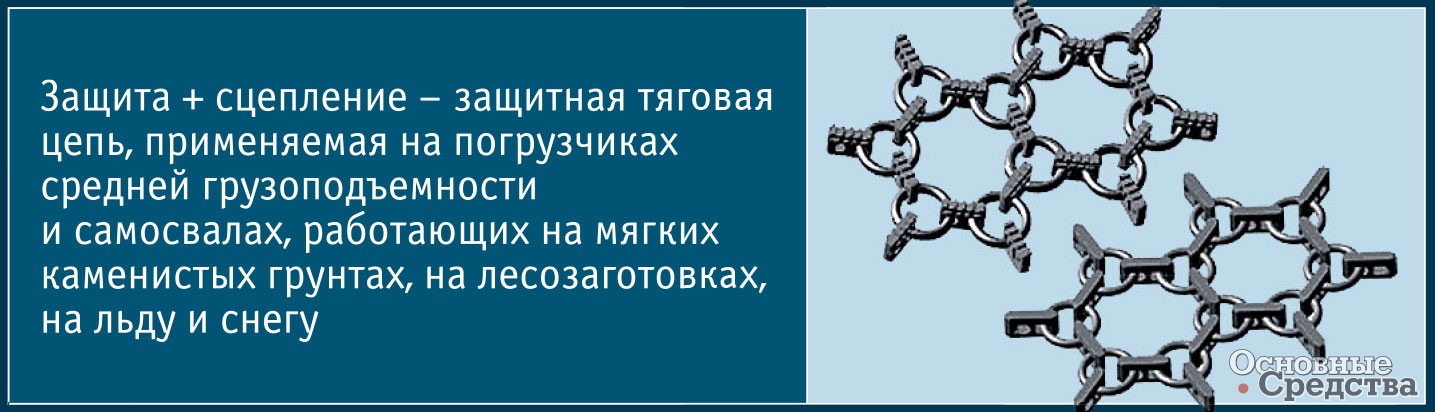

Цепи для повышения сцепления (компания Erlau)

Масса цепей для повышения сцепления значительно меньше, чем защитных, они дешевле и обычно изготавливаются с ячейкой шестигранной формы. Применение таких цепей позволяет сократить расход топлива, так как повышается сцепление и колеса меньше пробуксовывают. Цепи этого типа продуктивно используются на всевозможном транспорте, на лесозаготовительной технике. Они обеспечивают некоторую защиту протектора, в том числе от преждевременного истирания.

Тяжелые защитные цепи оправдывают себя лучшим образом именно в сложных условиях работы – на крепких породах, строительном мусоре, при погрузке металлолома. Современные шины служат достаточно долго на мягких грунтах и грунтах средней крепости, состоящих из мелких фракций. Например, на известняках шина в среднем способна выходить 2500...3500 машино-ч, а защищенная цепью – до 10 000 машино-ч.

Ресурс шинозащитных цепей
Породы Цепи Ресурс, машино-ч
Мягкие и средней крепости Цепи, повышающие сцепление 15 000...22 000
Крепкие горные породы, известняк Легкие защитные цепи 8000...15 000
Крепкие скальные с содержанием кварца Тяжелые защитные цепи 2500...8000

Ресурс цепей на крепких породах с содержанием кварца находится в пределах 2500...8000 машино-ч, а ресурс шин вообще трудно определить, так как серьезное повреждение шина может получить уже в первые часы работы. Шина погрузчика с ковшом вместимостью 4...5 м3 в среднем стоит до 3000 евро, шинозащитная цепь – 4500...5500 евро в зависимости от исполнения. Опыт показывает, однако, что при использовании тяжелых защитных цепей (0,7...0,9 т) расход топлива повышается, поскольку маховой момент колес ощутимо увеличивается. Это особенно заметно при работе погрузчиков, которые постоянно передвигаются в режиме разгон–торможение. Исследования данного вопроса, проводимые различными коллективами специалистов, показали, что рост расхода топлива на погрузочно-доставочных машинах при использовании защитных цепей составляет 5...10%.

Применение цепей, как доказывает практика, повышает ресурс шин в среднем в три раза. Экономия по затратам вследствие этого значительно больше дополнительных расходов, связанных с приобретением самих цепей и с перерасходом топлива. Сегодня применительно к условиям ведения горных работ целесообразно оборудовать колесную технику системой шина–цепь, в которой и шины, и цепи должны быть изготовлены с учетом постоянной совместной работы, соответствовать друг другу по размерам.
