«Дорожники-художники»
Машины для нанесения дорожной разметки

Нет, не любят у нас дорожную разметку, да и как полюбить то, что известно у нас своим непостоянством, а то и полным отсутствием.

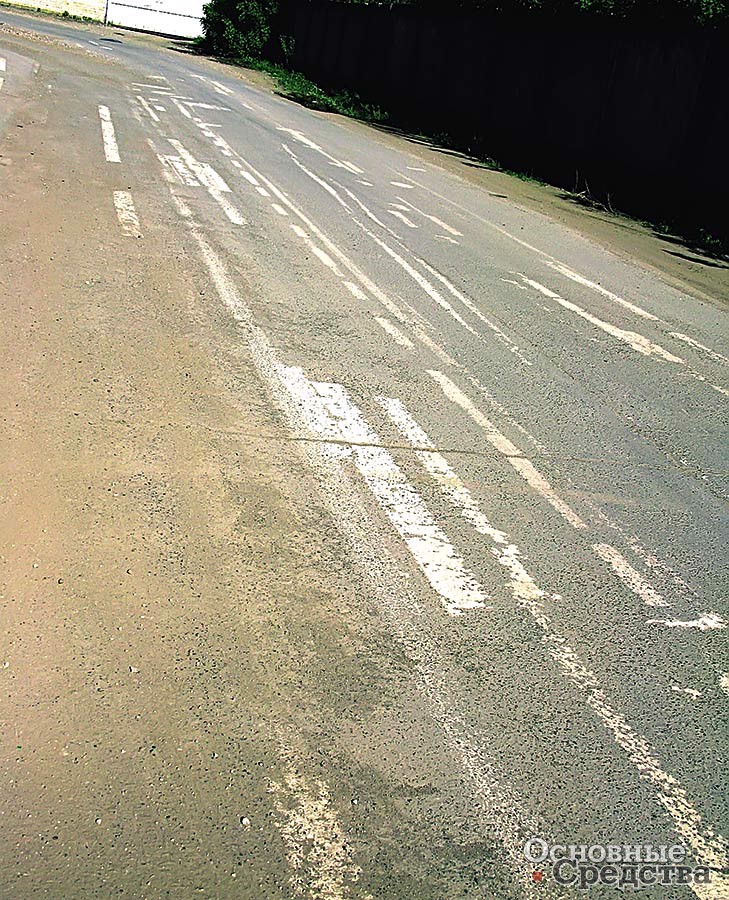

Даже правила говорят о том, что руководствоваться разметкой надо в последнюю очередь, больше обращая внимание на знаки и человека с жезлом. В народе закрепилось стойкое оправдание этого нашим особым климатом, вроде как краску смывают талые воды, дорожные реагенты. В Европе же климат иной, и стоит там нанести покрытие один раз – всё это вместе с самим полотном служит многие годы. Очевидные же факты, что не вода, а трение горячих покрышек стирает дорожные рисунки, и нанесенные по весне линии под зиму уходят уже потертыми, у нас никто не замечает. Что же удивляться, если у нас в стране не в каждом миллионном городе есть хотя бы ручная разметочная машина. Саму же разметку наносят в первую очередь на «лицо города» – центральные улицы и на федеральные трассы, в остальных же местах как придется. В лучшем случае разметкой занимаются приглашаемые на летние шабашки из Москвы «летучие» бригады, оснащенные современным оборудованием. В худшем же можно видеть такую картину: машина ДПС перекрывает одну полосу движения, и под ее прикрытием рабочие льют в трафареты краску прямо из пластиковых ведер!

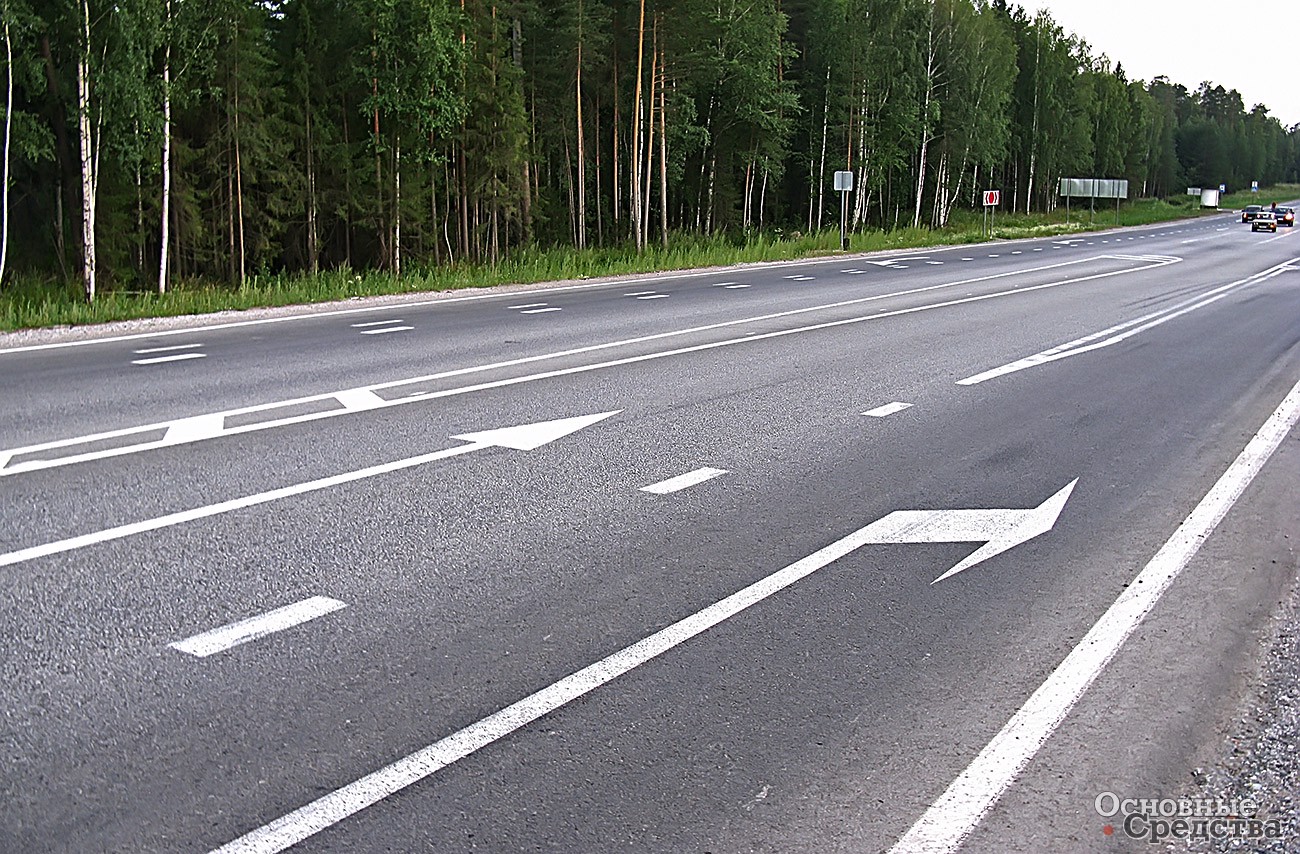

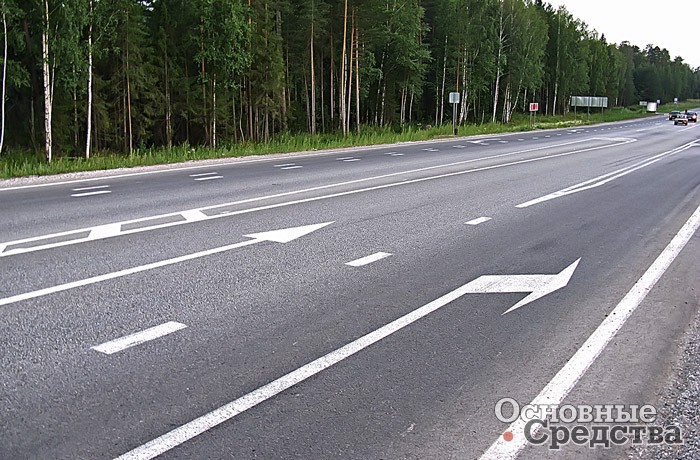

Со времен СССР разметка воспринимается как излишество, и в те периоды, когда бюджеты «тают», вместе с хорошим асфальтом исчезает и разметка. А ведь ее роль в обеспечении безопасности движения, возможно, выше, чем покрытия без ям. К примеру, в полной темноте на извилистой дороге только разметка позволяет уверенно держать «фарватер», отличая серый асфальт от серой обочины. При ее отсутствии куда легче быть ослепленным встречным светом и скатиться в кювет. А между тем сплошные линии, обозначающие край проезжей части, «живут» довольно долго – еще один пример того, что разметку стирают колеса, а не талые воды. И про «зебру» у нас с детства мнение, что рисуют ее, чтобы повеселить пешеходов или указать им ту часть дороги, где их точно не задавят. А ведь наносят ее для того, чтобы водитель издалека видел то место, перед которым он заранее должен снизить скорость, а не «резать» шины юзом, когда на переход из кустов неожиданно выскочит человек.

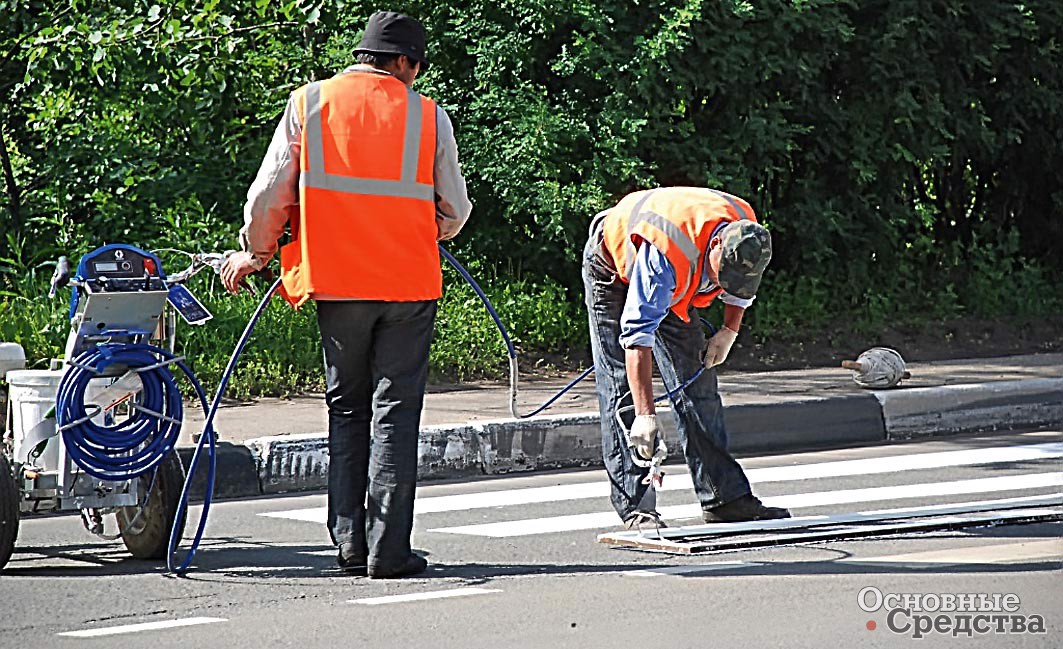

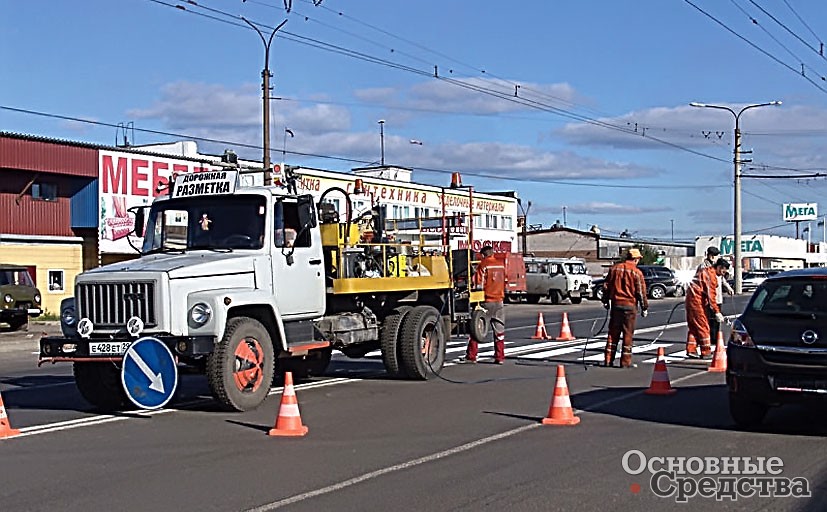

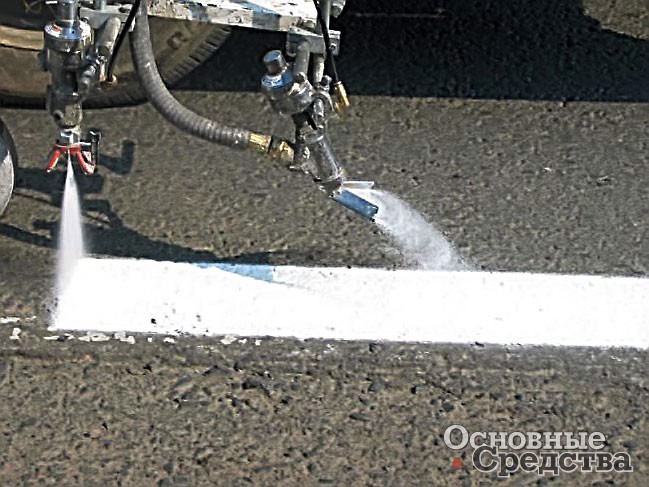

Нанесение линий перехода ручным пистолетом

Стоит ли добавлять, что разметка – это еще и элемент, прививающий культуру, и ее отсутствие приводит к тому, что мы с вами постоянно видим на наших дорогах. Но отсутствие спроса сдерживало предложение. В соответствии с этим и техника для нанесения дорожной разметки развивалась у нас по второстепенному принципу. Оборудование на основе воздушных компрессоров устанавливалось на громоздкие шасси ГАЗ-53 и ЗИЛ-130, линии наносились со скоростью гуляющего по парку пенсионера, оператор контролировал «рисование», следуя пешком позади машины. Переходы же и парковочные места вообще «мазали» кистями. По­этому плоды прогресса мы получаем сегодня из других стран – Дании, Германии, США. Причем воспринимать приходится не только новую технику, но и разметочные материалы.

Самым эффективным способом нанесения разметки сегодня считается безвоздушный, он позволяет распылять более густую краску, в результате линия меньше растекается, быстрее сохнет и дольше держится. К тому же этот метод экономичней, и только он позволяет применять такой материал, как термопластик, который не только переживет не одну зиму, но и выдержит постоянные атаки «псевдошумахеров», заполонивших сегодня наши дороги до отказа. Вот, кстати, анекдот по теме: «Как объяснить немцу, что нанесенная его хорошей машиной сплошная линия в России моментально превращается в прерывистую?» «Да там сплошные пересекают крайне редко».

Отечественные предприятия, к которым мы обычно причисляем и белорусские, освоили новый метод быстро и просто. Практически все устанавливают на свои машины насосы и прочее сопутствующее оборудование американской фирмы Graco. Основное распространение получили универсальные разметочные машины, работающие как с краской на водной или масляной основе, так и с термопластиком.

В настоящее время четко наметилась тенденция перехода к «долгоживущим» толстослойным материалам, таким как термопластики и холодные пластики.

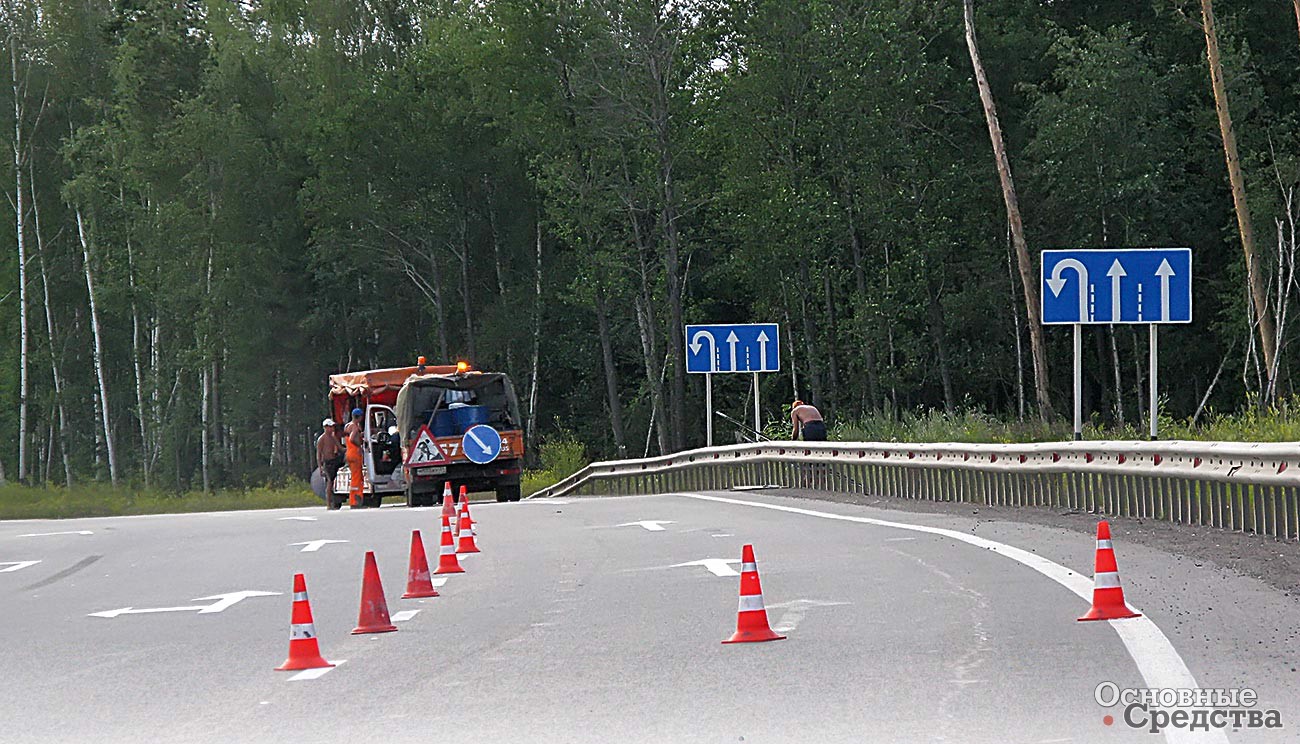

Повсеместно также используется краска для обновления разметки весной и в качестве временной разметки при ремонте и строительстве дорог.

Многие заказчики требуют заменять краску спрейпластиками в местах, где краска остается основным материалом.

Машины для разметки дорог подразделяются:

  • по материалу разметки: на машины для краски, термопластика, холодного пластика, горячего и холодного спрейпластика, полимерной ленты, комбинированные (сочетают на одном шасси несколько материалов, обычно два);
  • по способу управления: с ручным управлением, с автоматическим управлением;
  • по сфере применения: для малых объемов работ (ремонт дорог, мосты, небольшие улицы, парковки и т. п.), городские, магистральные.

В зависимости от размеров оборудования и шасси для его установки можно выделить три основные группы разметочных машин. Малогабаритные ручные на тележках; средних размеров на собственных самоходных или прицепных шасси; средние и большие на шасси серийных грузовых автомобилей: от малых максимальной массой до 3,5 т до большегрузных трехосных свыше 26 т полной массы.

У «малышей» хоть и небольшие размеры, но все атрибуты и функции настоящей разметочной машины – бензиновый двигатель, безвоздушный насос, бак для краски. Пистолет распылителя на длинном шланге используется для ручной окраски, а закрепленный на регулируемой рампе применяется для нанесения сплошной или прерывистой линии в автоматическом режиме. Скорость подачи краски, как и на «старших» моделях, меняется при изменении скорости качения тележки, так что брак исключен. Небольшой разметочной машине массой 60–70 кг с баком до 50 л доступны практически все операции по нанесению дорожной разметки, разве что линии на многополосном автобане не отправишь рисовать – опасно и медленно. Но что интересно: укрепив сзади к такой тележке самоходный прицеп с креслом для оператора, их даже отправляют наносить разметочные линии между встречными полосами загородных дорог.

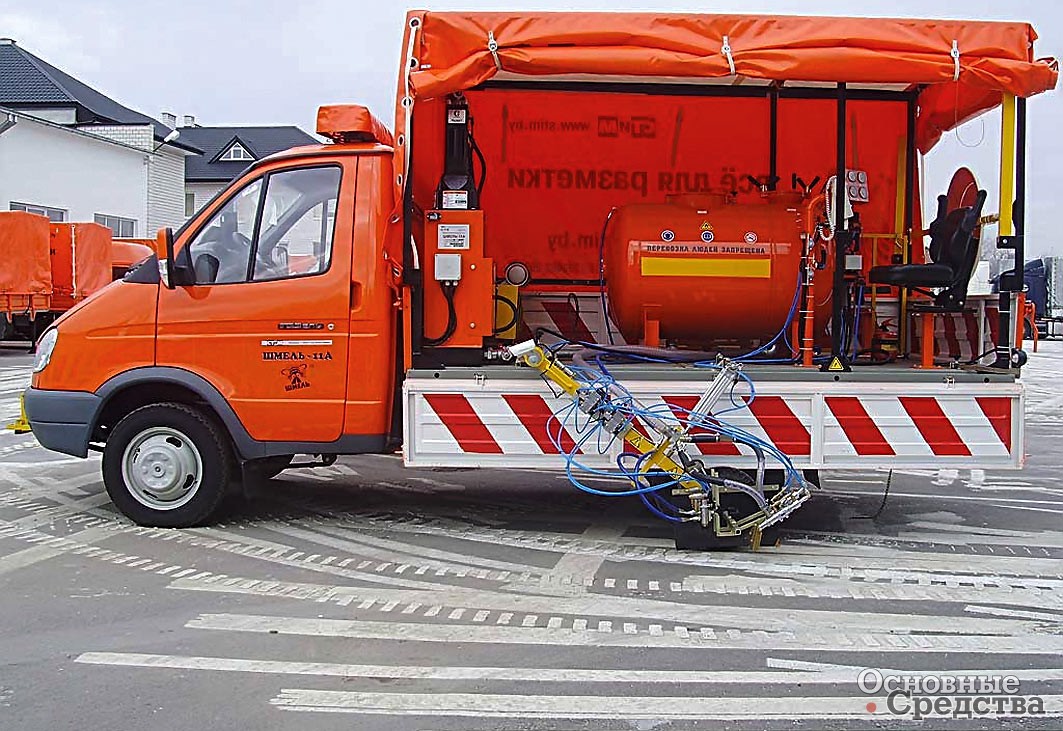

Разметочная машина «Шмель-11А»

Группа компаний ISP Group, являясь эксклюзивным дистрибьютором компаний Winter Markiertechnologie GmbH (Германия) и Graco (США), предлагает машины для нанесения дорожной разметки всех типов и размеров: от суперкомпактных машин с ручным управлением до магистральных машин на серийном грузовом шасси с возможностью управления машиной с поста оператора, наносящего разметку (обычно пост располагается в задней части шасси), и полностью автоматизированным управлением процессом нанесения разметки.

Разметочные машины компании Winter Markiertechnologie GmbH (Германия) включают следующие модели.

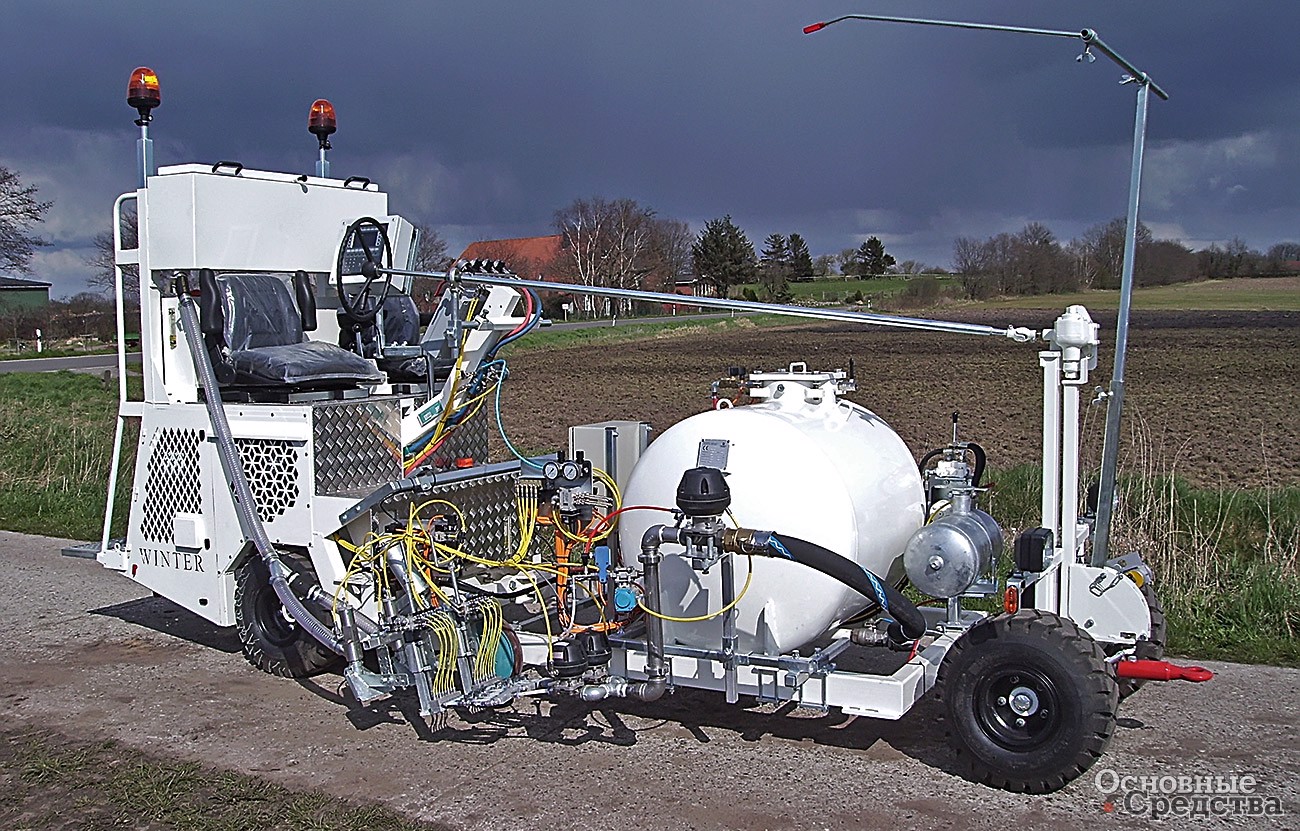

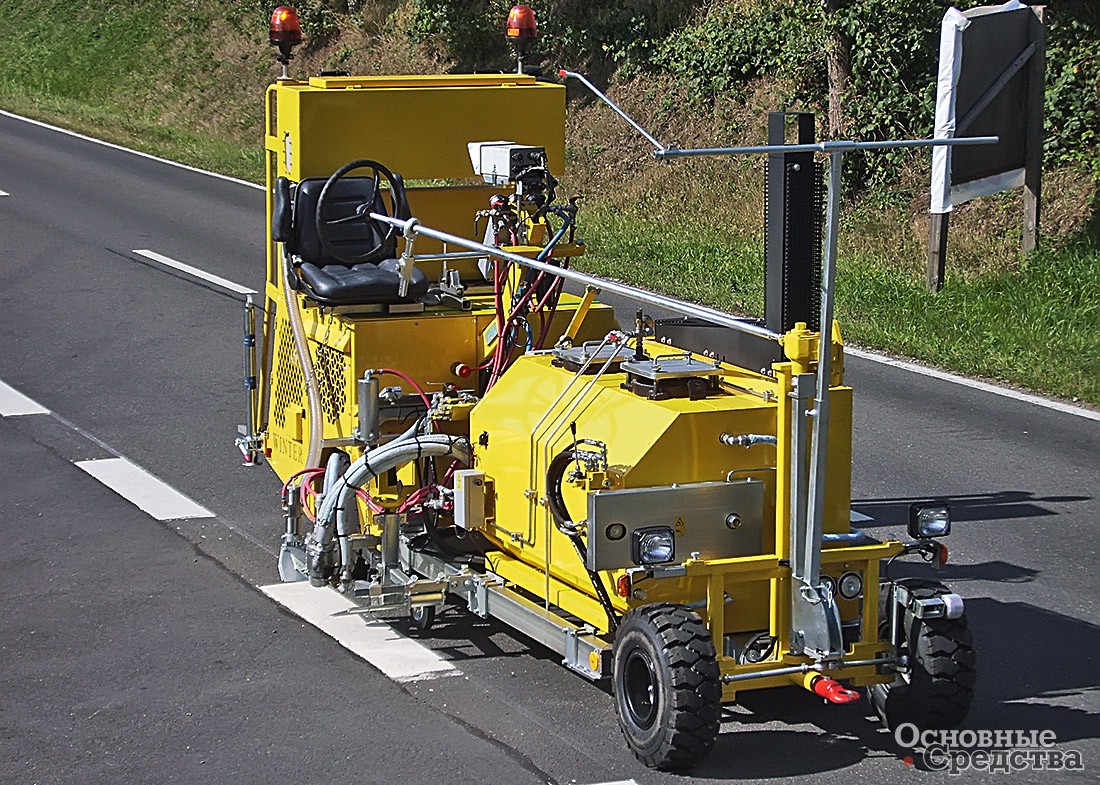

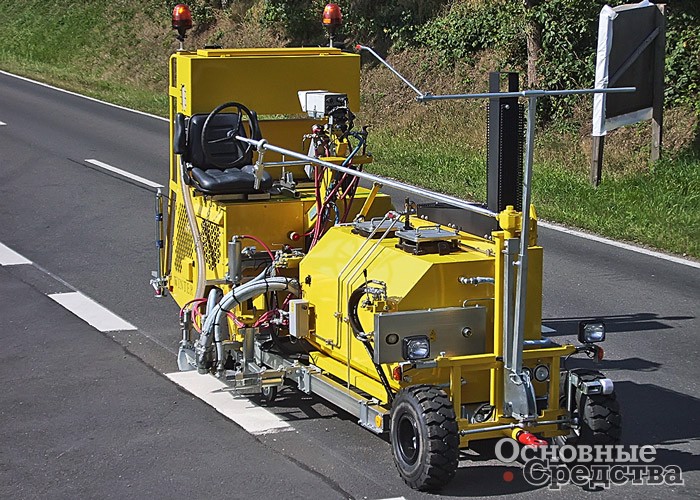

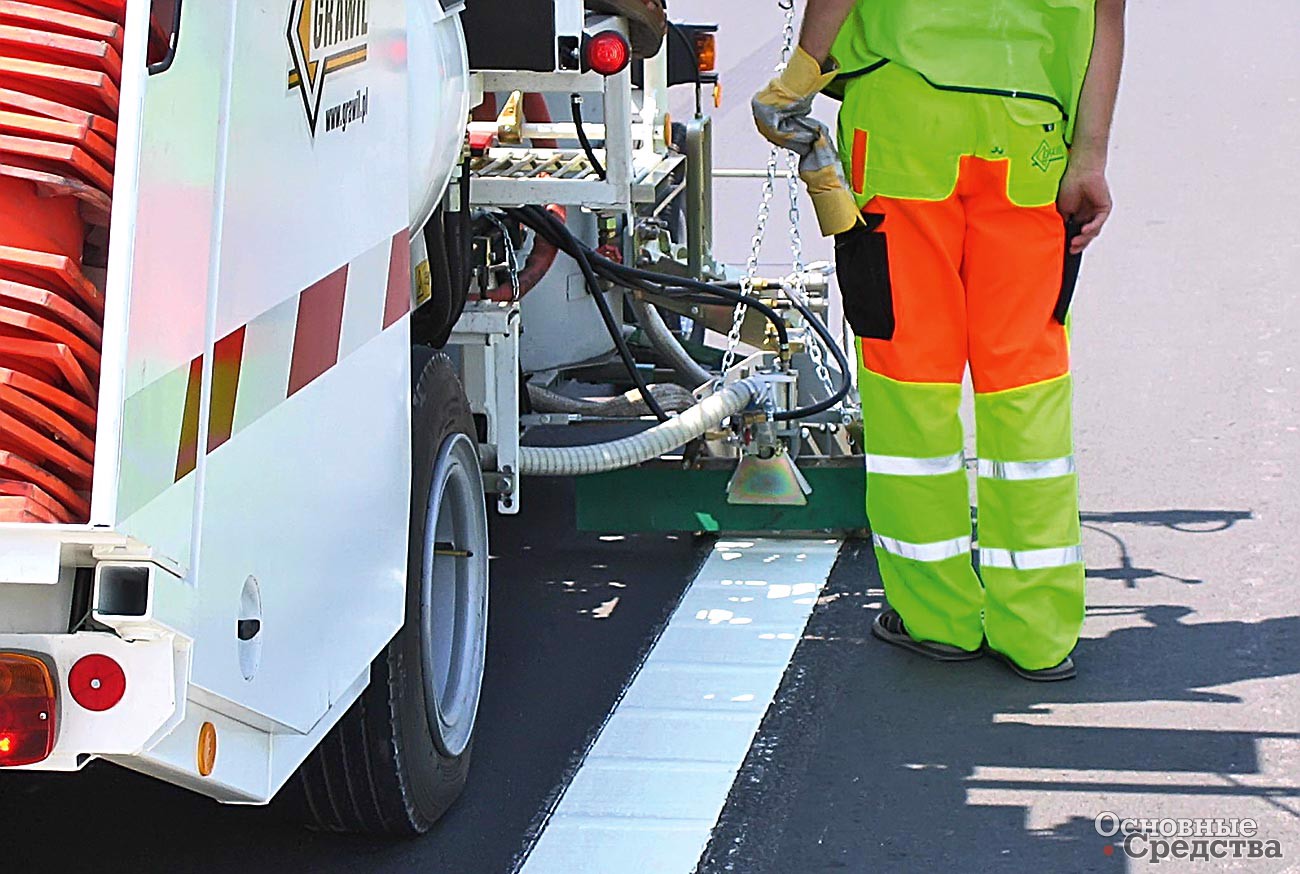

Мод. WTE 1000 и WTE 251 – магистральная и городская машина соответственно для нанесения разметки термопластиком с экструдером. Бак для термопластика объемом 600 и 450 л соответственно, гидростатическая трансмиссия, регулировка скорости движения бесступенчатая от 0,3 до 25 км/ч, скорость нанесения разметки – до 12 км/ч. Толщина слоя термопластика не зависит от скорости движения машины.

Мод. WPTE 1000 – магистральная комбинированная машина для нанесения разметки термопластиком и краской. Бак для термопластика – 450 л, для краски – 420 л. Нанесение термопластика с помощью экструдера возможно со скоростью до 12 км/ч, краски безвоздушным способом – со скоростью до 25 км/ч.

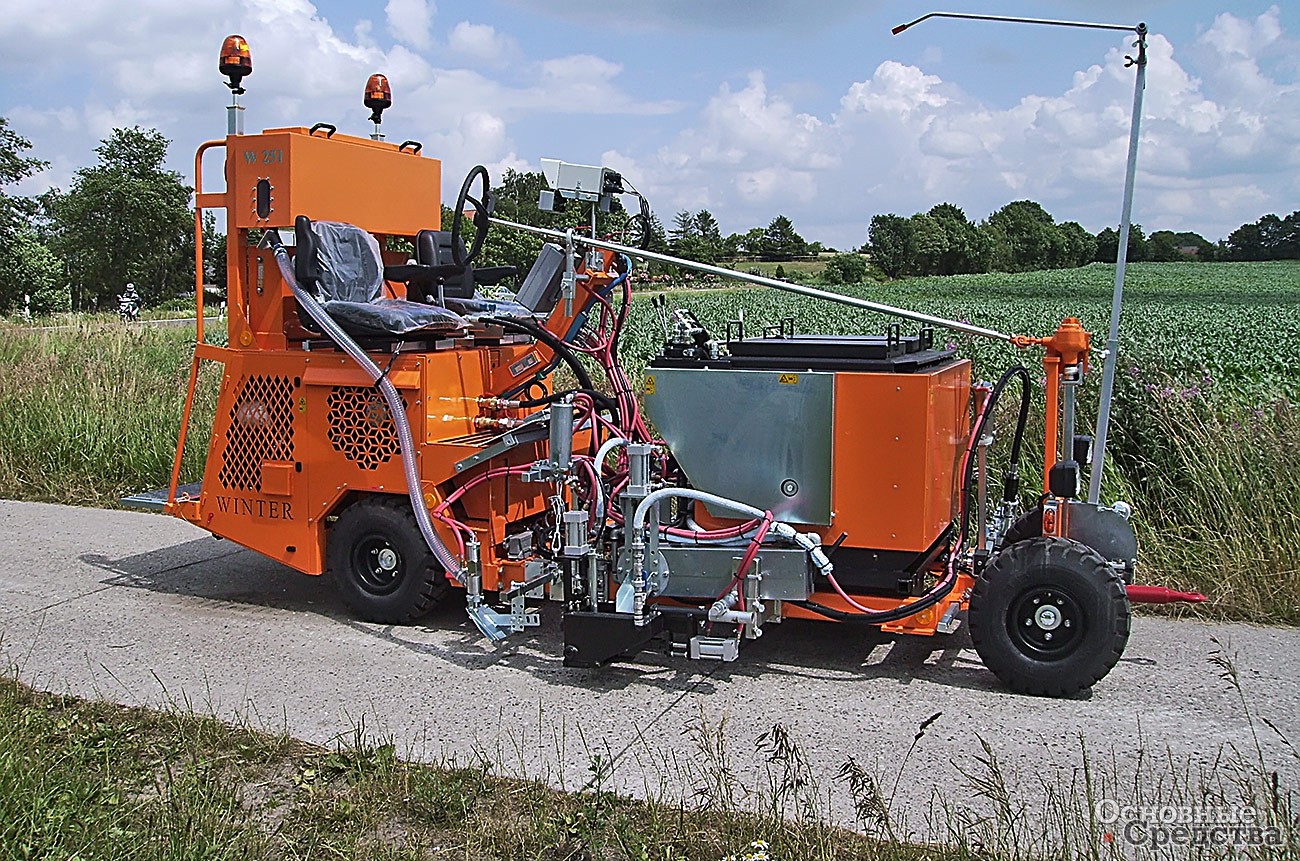

Машина для нанесения разметки различными материалами в модульном исполнении на базе самоходного шасси W251 состоит из приводного модуля (тягача) W251 с одной осью и разметочного модуля с рулевым управлением и второй осью. Тягач оснащен агрегатами и узлами, универсальными для разметочных модулей с различными материалами для разметки (краска, толстослойные пластики, тонкослойные пластики). Это двигатель, гидропривод, воздушный компрессор, автоматика для нанесения разметки, светоотражающая добавка. Тягач и разметочные модули оснащаются быстроразъемными соединениями для гидравлики, пневматики и электрики. Смена модулей занимает 30–40 минут.

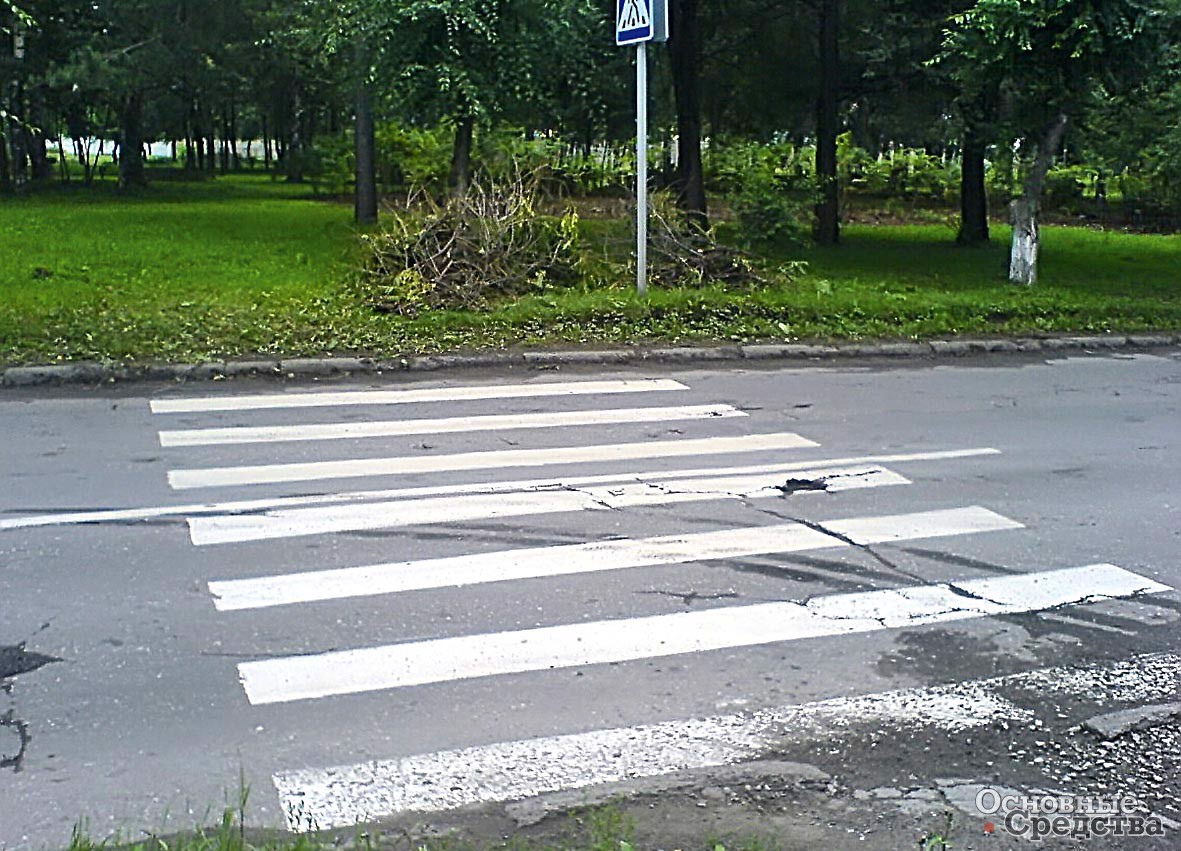

«Зебру» не только начертили по разбитому асфальту, она упирается прямо в газон

Компания Graco (США) – мировой лидер в производстве насосов для перекачки в различных средах, в том числе насосов высокого давления для лакокрасочных материалов – производит суперкомпактные разметочные машины с ручным и автоматическим управлением для нанесения дорожной разметки краской.

Основные модели с ручным управлением – Linelazer IV 3400, 3900, 5900 и 200HS.

Машины оснащаются поршневыми насосами высокого давления производительностью от 2,8 до 7,5 л/мин с механическим и гидравлическим приводом насоса высокого давления. В качестве силового агрегата применяются высоконадежные двигатели внутреннего сгорания компании Honda (GX120 и GX 160). Машины могут использоваться как самоходные при подключении к ним специального приводного модуля (тягача) Linedriver 200 HD. Производительность насоса и возможности Linedriver 200 HD позволяют наносить разметку на скорости до 15 км/ч.

Суперкомпактная самоходная машина с автоматическим управлением Linelazer 250 позволяет наносить разметку краской на скорости до 15 км/ч в автоматическом и ручном режиме. Производительность насоса высокого давления – 9,5 л/мин. Машина имеет встроенную систему помощи при разметке паркингов и идеально подходит для работы на улицах города, в парках и т. п.

Высокопроизводительное оборудование для разметки дорог краской Roadlazer RoadPack выполнено в моноблочной конструкции и предназначено для установки на любое шасси от пикапа до грузовика. Процесс установки/ снятия занимает не более трех часов. RoadPack легко превращает любое шасси в разметочную машину для краски с полным набором функций: автоматический и ручной режим работы, безвоздушное нанесение краски, светоотражающая добавка, одновременная работа с несколькими красками разных цветов, высокая производительность насосов (два насоса по 19 л/мин каждый), видеосистема для удобства нанесения разметки одним человеком (водитель-оператор).

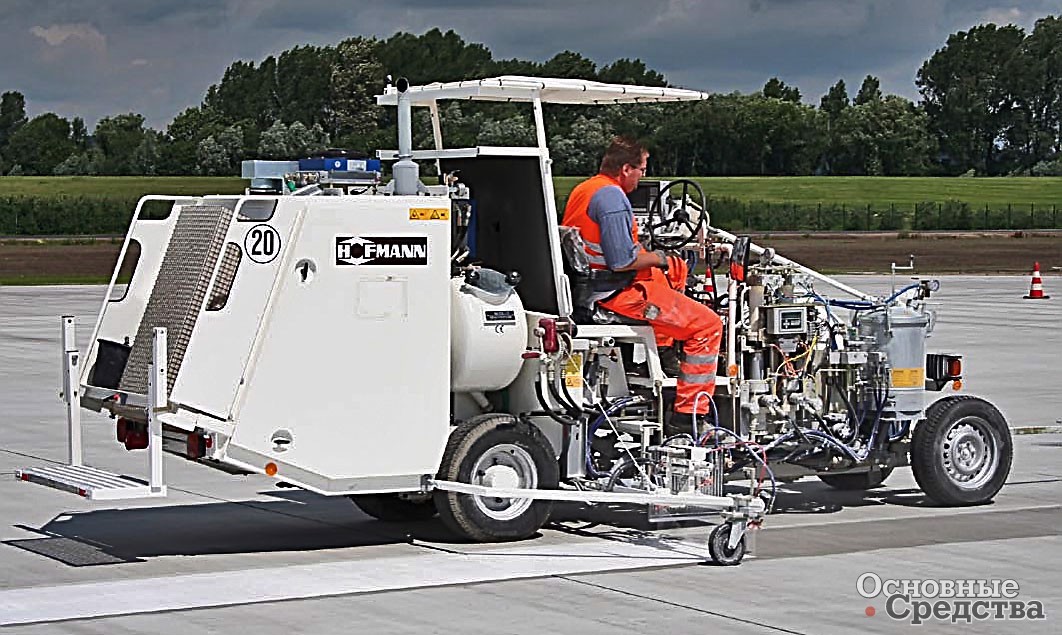

Разметочная машина Hofmann мод. H26-3

Суперкомпактная машина с ручным управлением для нанесения дорожной разметки термопластиком Thermolazer является следующим логическим шагом в стремлении к непрерывному совершенствованию продукции Graco в области профессиональной дорожной разметки.

Машина полностью ручная, объем бака для пластика – 70 л с ручной мешалкой, в качестве устройства нанесения разметки используется волочильный башмак различной ширины (10, 15, 20, 30, 40 см). Бак для термопластика имеет систему автоматического поддержания заданной температуры и подогрев на сжиженном газе (пропане). Машина предназначена для работы с небольшими объемами и разметки паркингов и пешеходных переходов, агрегатируется с Linedriver 200HD, который значительно облегчает работу.

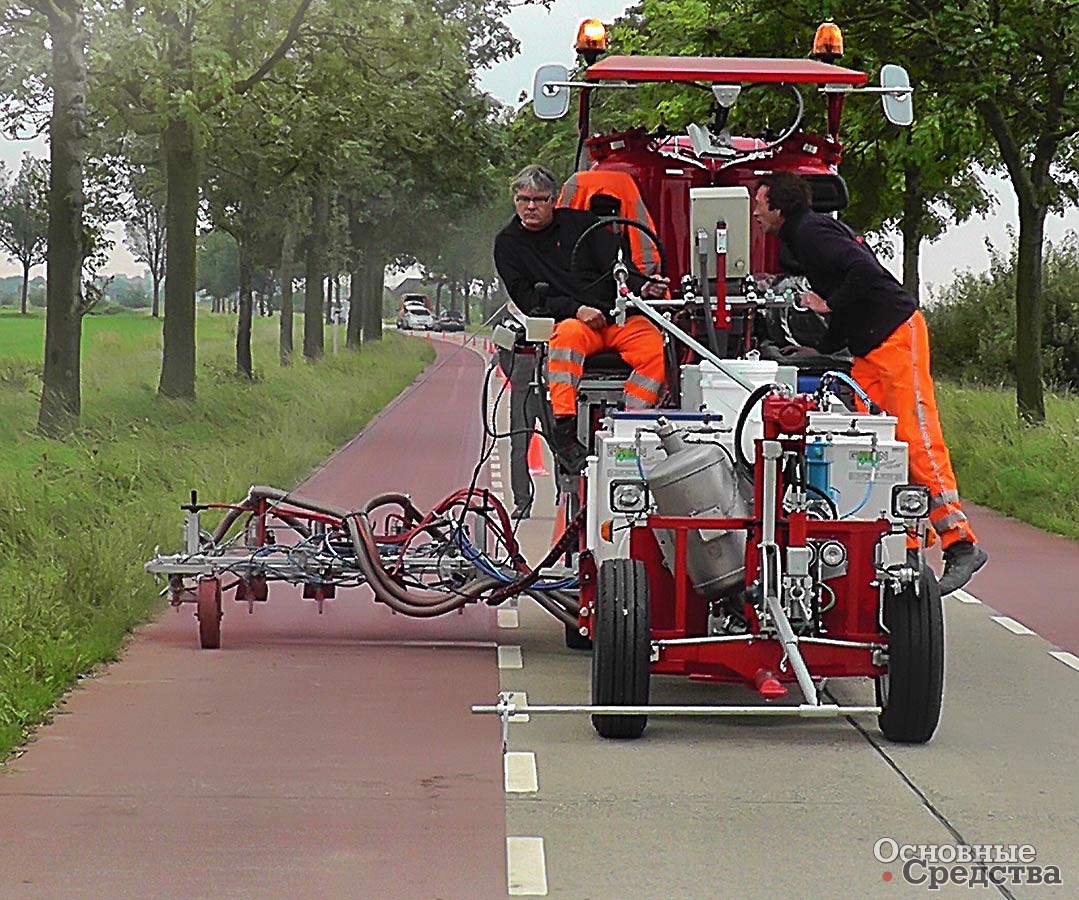

Если сравнить наши и западные разметочные машины, выяснится, что там, в отличие от нас, львиная доля их на самоходных шасси собственного изготовления. Причина тому – известная за рубежом бережливость. Дорог у них много, нефтяных скважин мало, а использование собственного шасси позволяет массу оборудования почти сравнять со снаряженной массой машины. Плюс еще в том, что, когда автомобиль строится вокруг оборудования, на той же «полезной площади» габаритных размеров помещается больше важных узлов, и компоновать их проще, чем при подгоне к готовой серийной машине. Да и высокий дорожный просвет, как на обычных грузовиках, разметочной машине только во вред. Машиной управляет один человек, совмещая работу водителя и оператора, а как известно, даже на Западе одному за двойную работу два оклада не платят, максимум прибавят 50%. В итоге получается, что техника выходит и функциональнее, и дешевле.

Нельзя сказать, что наши производители этого не понимают, многие выпускают машины типа Hofmann и Borum, но спрос наших заказчиков уходит в сторону «ГАЗелей», а при покупке импортной модели такой альтернативы нет. Распространению в Европе «самоходов» способствует и тот факт, что рабочая скорость «разметчика» не превышает 20 км/ч, значит, и требования по безопасности рабочего места не выше, чем у водителя гужевой повозки. Ну, дисциплинированность водителей на Западе хорошо известна, у нас на федеральной магистрали представить малозаметную низкую «карету», обновляющую разметку, страшновато. Не успеешь оглянуться, как подберут и увезут с собой, и, как в анекдоте, на заправке только и заметят.

Но не одни вопросы без­опасности сдерживают у нас развитие разметочных машин на собственных шасси. Для ее доставки к месту работы требуются специальный прицеп и тягач, а шасси грузовика не только передвигается по дорогам с высокой транспортной скоростью, но и в ряде случаев позволяет обойтись без машины сопровождения. На достаточном по размеру шасси можно кроме самого разметочного оборудования разместить отсек для бочек с краской и установить большую кабину для отдыха всего экипажа.

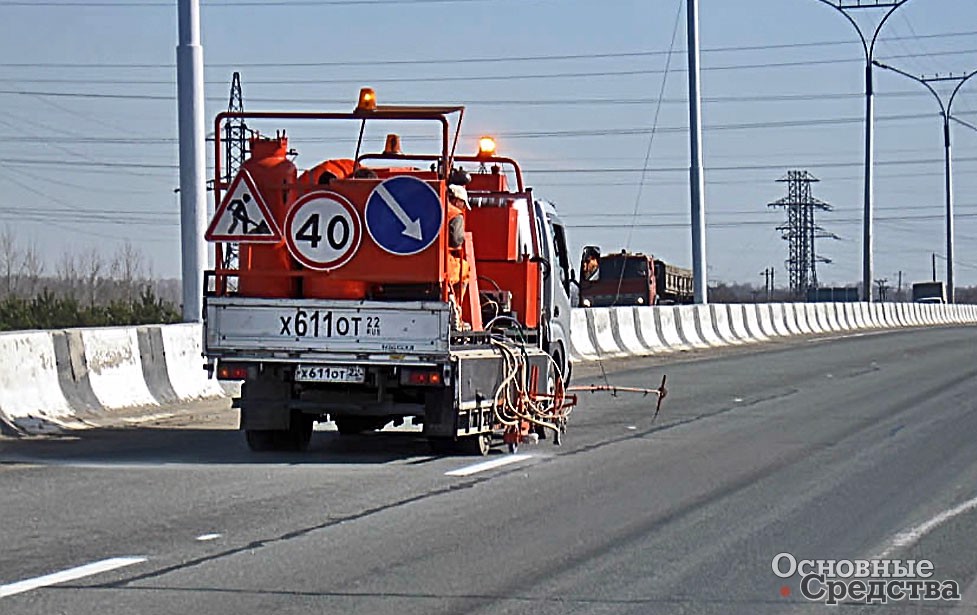

В России при строительстве разметчиков на шасси серийных автомобилей чаще других используют «ГАЗель» ГАЗ-3302. Нельзя сказать, что это идеальное шасси для такой цели, просто машина эта дешевле аналогов, компактней и экономичней «Газона» и получила не только в России, но и в странах СНГ большое распространение. Наиболее известные машины на основе «ГАЗели»: СДТ-220 производства ООО «Спецдортехника» и белорусский «Шмель-11А». В «газелевский» кузов помещаются автономный бензиновый двигатель, американский насос для краски Graco, емкости для краски и стеклошариков. Разметочный блок по левому борту машины позволяет одновременно наносить две сплошные линии, для ручной работы предусмотрен дополнительный пистолет на длинном шланге. Рамку с разметочными пистолетами можно устанавливать справа, это пригодится для нанесения линии обочины, не придется ехать «против ветра». Рабочее место оператора располагается в задней части кузова – не самое удачное место с точки зрения без­опасности, хотя шасси «ГАЗели» в ярких тентах хорошо заметны на дороге.

Понятно, что оператор должен осуществлять и визуальный контроль над линией, а не только смотреть на приборы, но то же самое он может делать с кресла за кабиной, развернутого против хода движения. Да и ничто не запрещает вывести мониторы и органы управления в кабину, и один водитель будет управлять разметочной машиной, как и на тех, что на собственных шасси.

Давайте на время отложим вопросы безопасности. Вот считается, что летом управлять машиной с открытого места одно удовольствие – действительно, не зима же! Ладно, не зима, но вот другая ситуация: жара +35 °C, ветра нет, вся дорога покрыта смогом из мелкой пыли, резины и выхлопов разного «евростандарта». И в центре этой картины плетется разметочная машина со скоростью 12 км/ч, оператор сидит под оранжевым тентом. Не каждому выходцу с юга понравится, а наш бы лучше согласился в мороз лопатой снег кидать. Поэтому в кабину! К фильтрам, кондиционерам, музыке, то есть к мониторам!

Ручной маркировщик Line Lazer 3400
Ручной маркировщик Line Lazer 3900

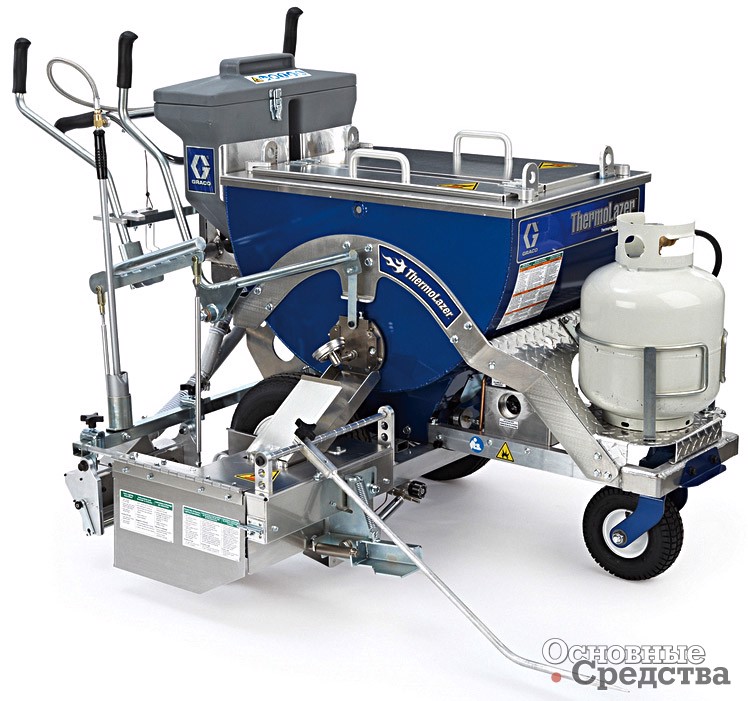

Машина для разметки термопластиком ThermoLazer

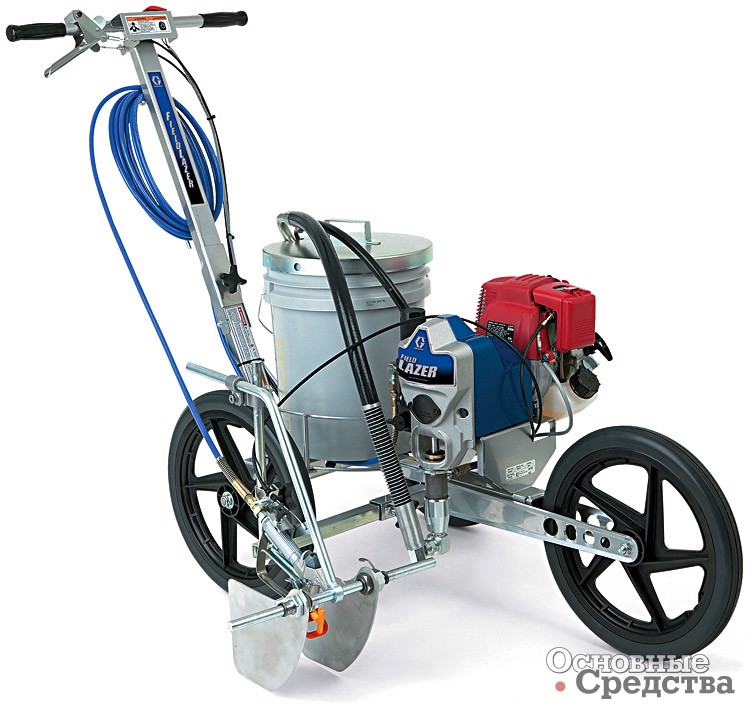

Машина для разметки стадионов и спортплощадок FieldLazer

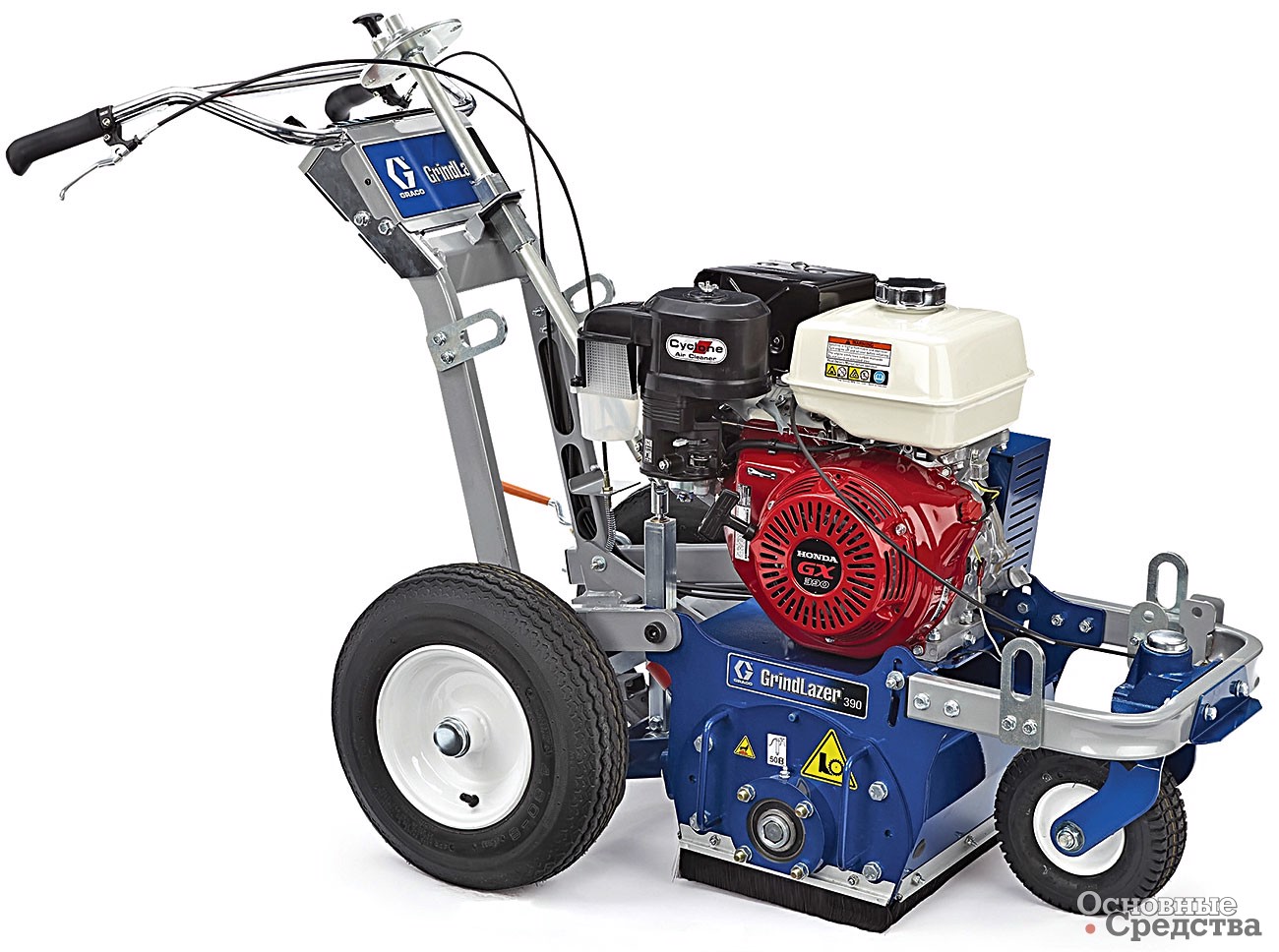

Демаркировщик GrindLazerT 390

В «Спецдортехнике» свою СДТ-220 предлагают и в универсальном варианте, то есть машина работает как на краске, так и на термопластике. А на шасси грузовика «Валдай» устанавливают оборудование для распыления термопласта с применением экструдера. Кубовый бак для термопласта оборудован системой подогрева и перемешивания. В Европе же не редкость машины для термопласта на больших трехосных дорожных грузовиках. Оборудованные по последнему слову техники и предоставляющие водителю уровень комфорта магистрального тягача, они позволяют на одной заправке «красить» огромные расстояния. Нам бы такую машину, стартовала бы она от Красной площади и разметила всю страну до Владивостока, ну до Читы то есть. А вообще, пусть небольшой, но все-таки рост интереса к разметочным машинам – хороший знак. Означает он, что долго мучившая страну проблема плохого асфальта отступает, ведь по ямам «зебры» у нас не наносят. Практически не наносят.

Таблица разметочных машин
Модель Производитель Шасси Приводной мотор, мощность Емкости для краски/ стеклошариков Рабочая скорость, км/ч Снаряженная масса, кг Габаритные размеры, ДхШхВ, мм
Lariette 2000 Liner Larius (Италия) Ручная тележка Бензиновый, 3 л.с. 50 л/ – 1,5 65 1200х700х1000
Шмель-11А СТиМ (Брест) ГАЗ-3302 Briggs & Stratton, 22 л.с. 600/ 240 кг 5,5–12 2580 5650х2100х2900
Hofmann H11 Hofmann (Германия) Соб. шасси Honda, 17 л.с. 120/ 65 л 1–8 720 3250х950х2000
Hofmann H26-3 Hofmann (Германия) Соб. шасси Iveco, 88,4 л.с. 920/ 340 л До 11 2800 5800х1260х2410
