Автокраны и краны на специальных шасси

Невозможно представить современное строительство без самоходных кранов. Сложилось несколько основных направлений в развитии шасси для них – автомобильные, специальные шасси (автомобильного типа), пневмоколесные, гусеничные, рельсоколесные.

Наиболее популярны в России краны на автомобильных шасси. Достоинства автокрана – доступность, высокая транспортная скорость, быстрое развертывание в рабочее положение и унификация с существующим парком грузовых автомобилей – были и остаются основой популярности этого вида техники.

С освоением отечественным автопромом многоосных шасси появилась возможность создавать краны с улучшенными грузовысотными характеристиками, грузоподъемность «старших» моделей выросла до 50 т, и это расширило возможности и сферы применения автокранов. Если раньше 7...16-тонные краны можно было использовать для перемещения грузов ограниченной массы, в малоэтажном строительстве и коммунальном хозяйстве, то современные автокраны большой грузоподъемности и с большой высотой подъема крюка применяют в высотном строительстве, на монтаже крупных объектов, при подъеме-опускании тяжелых грузов на значительную высоту и глубину. Одновременно возросшие габаритные размеры шасси и опорный контур ограничивают свободу действий автокранов на тесных площадках, в плотной городской застройке. Спрос также смещается в сторону большей грузоподъемности. Сегодня, потеснив прежнего лидера – 16-тонный кран, наибольшей популярностью пользуется автокран грузоподъемностью (г/п) 25 т, хотя спрос на краны г/п 16, 17, 20 т сохраняется.

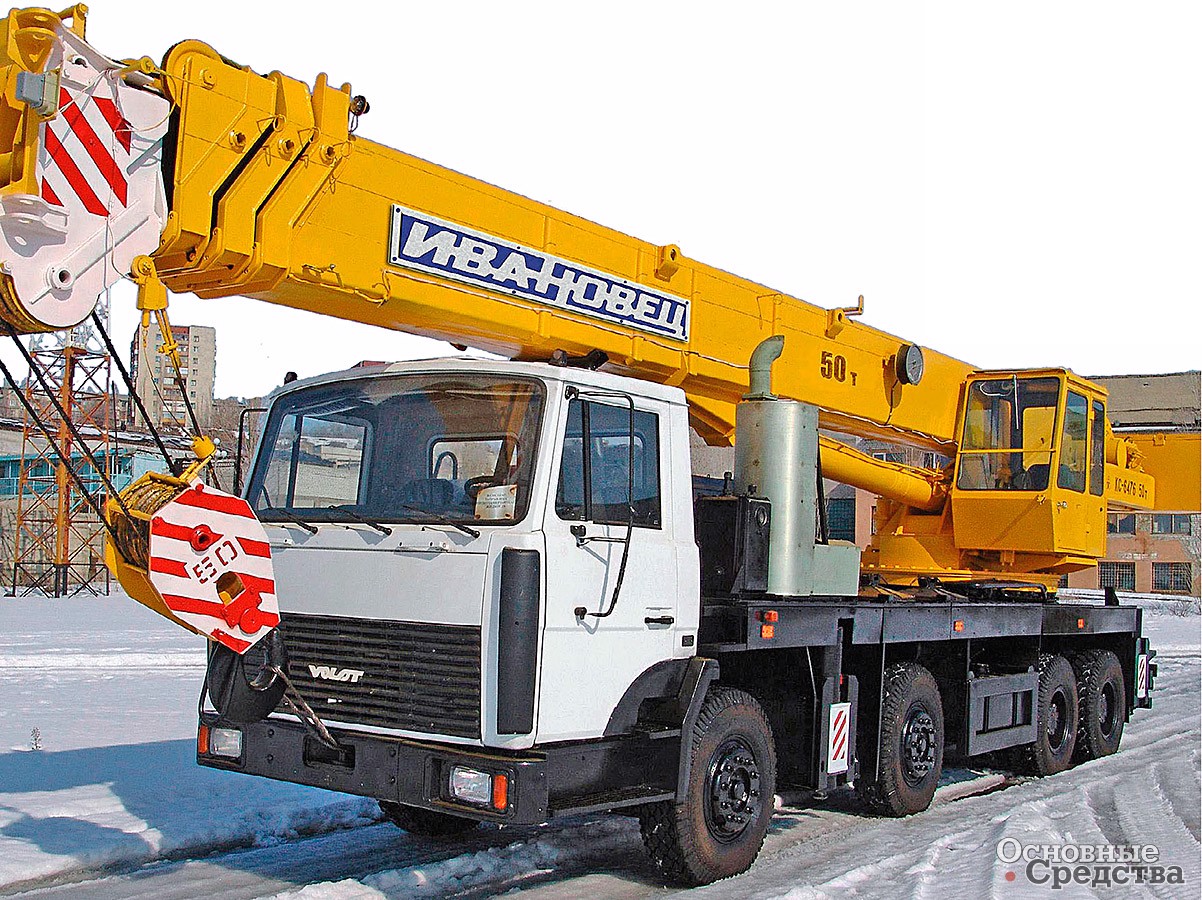

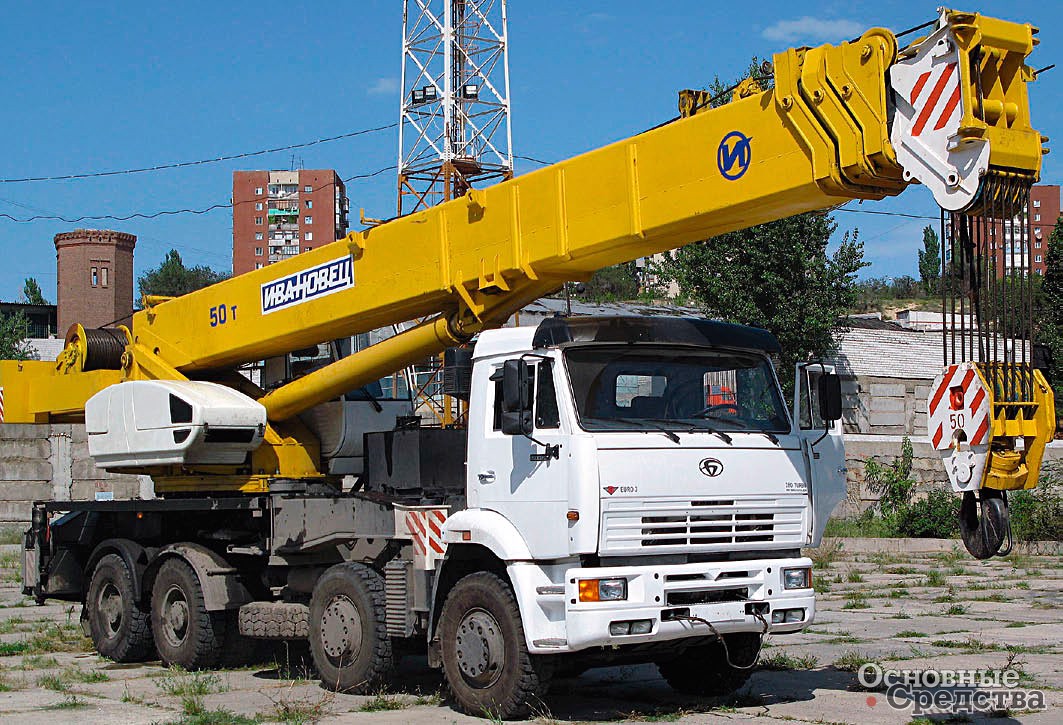

50-тонный «Ивановец» на шасси МЗКТ-69234

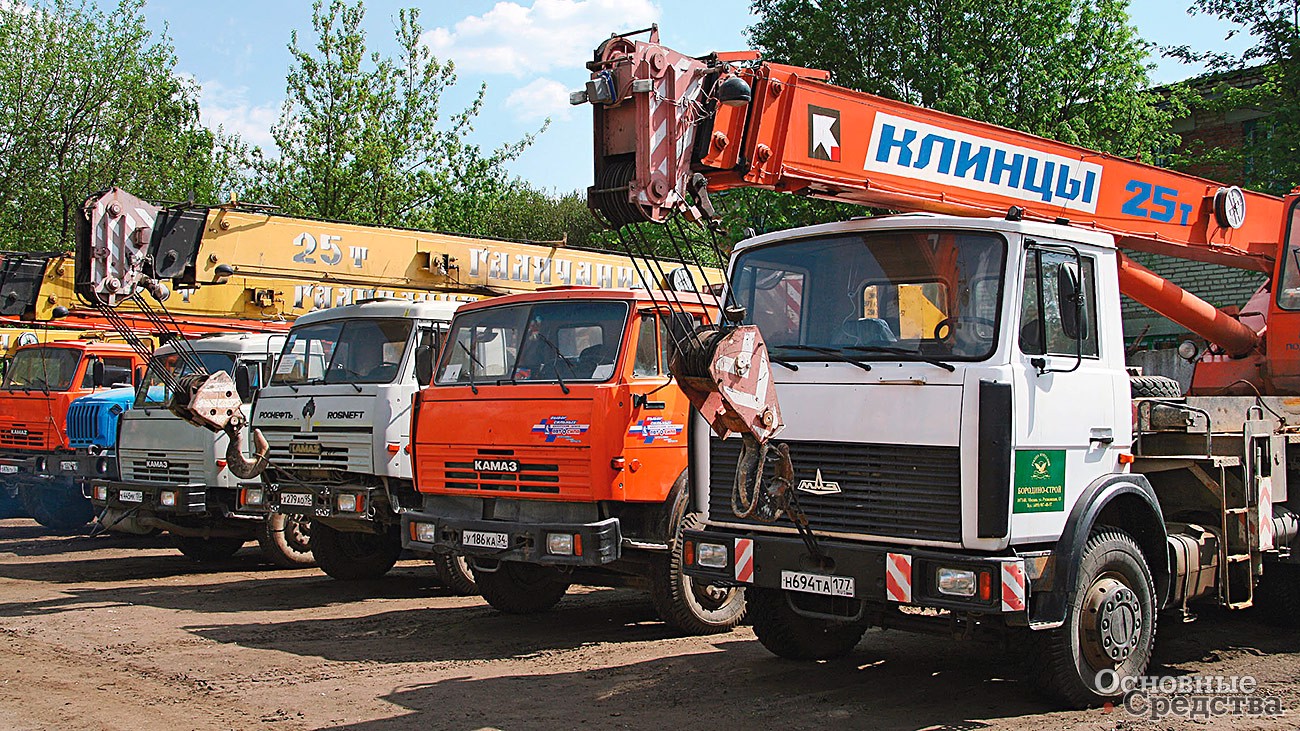

В советское время основными поставщиками шасси для автокранов гражданского строительства были ЗИЛ и МАЗ. Реже встречались автокраны на шасси КрАЗ и КамАЗ. Кременчугский завод был единственным поставщиком шасси для кранов и экскаваторов, предназначенных для армии. Сегодня структура поставщиков шасси изменилась. Большинство автокранов выпускают на шасси КамАЗ. За ним следует Минский автозавод. Освоили монтаж крановых установок на шасси автозавода «Урал». Среднетоннажные шасси ЗИЛ больше не востребованы: эту нишу заняли краны-манипуляторы. Краны на шасси КрАЗ поставляют украинские, т. е. зарубежные заводы – Дрогобычский завод автомобильных кранов и «Краян».

В 2008 г. проявилась тенденция адаптировать крановые установки к шасси из дальнего зарубежья – идея, давно витавшая в воздухе. Как показывает практика, шасси изнашивается значительно быстрее, чем крановая установка. С импортным шасси ресурс выравнивается. Ульяновский механический завод № 2 освоил шасси Ford Cargo. Клинцовский автокрановый завод разработал техническую документацию и стратифицировал краны на шасси Isuzu и Hyundai. Общее падение спроса остановило это движение, но при восстановлении рынка Клинцовский автокрановый завод готов удовлетворить запросы на такие краны.

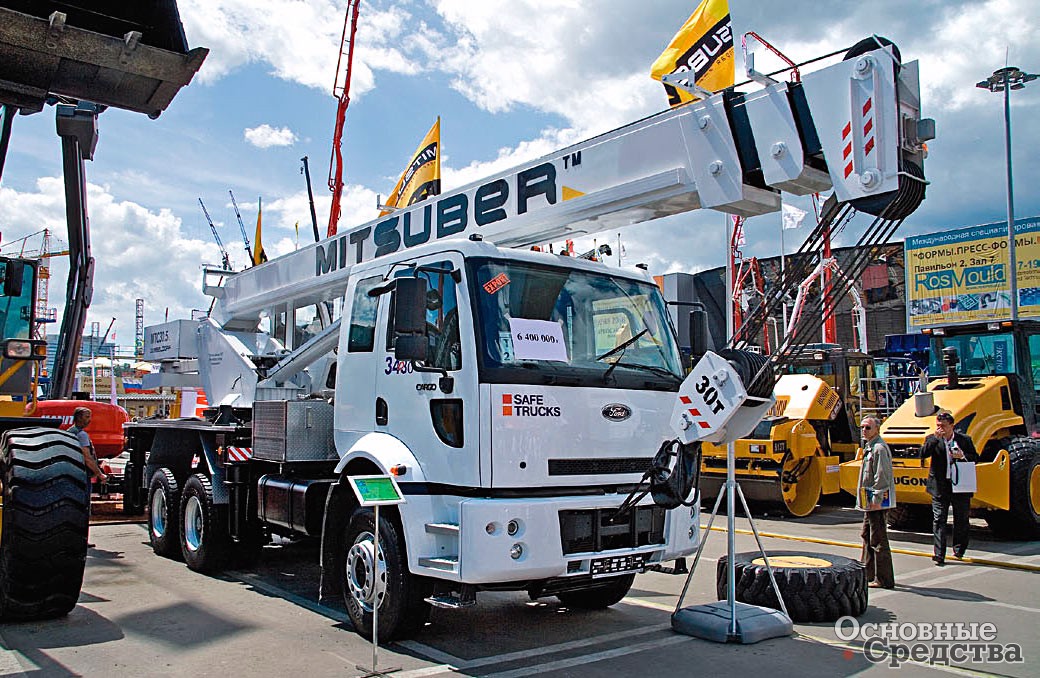

30-тонный «Ульяновец» на шасси Ford Cargo 3430 D

Основной поставщик шасси для отечественных крановых заводов – ОАО «КАМАЗ», и в структуре поставок львиная доля приходится на трехосные шасси 6х4, идущие под монтаж 25-тонных кранов КамАЗ-53229 и КамАЗ-65115, а также полноприводное шасси КамАЗ-53228 с двускатной ошиновкой на задней тележке. Ульяновский механический завод № 2 устанавливает на шасси КамАЗ-53228 и КамАЗ-53229 краны г/п 30 т.

Не так давно крановые заводы освоили армейское шасси КамАЗ-43118 (6х6) с односкатной ошиновкой. Ивановский «Автокран» устанавливает на него 16-тонный кран, клинцовский завод – 20- и 25-тонный краны, Галичский завод – 25-тонный. Армейское шасси КамАЗ-63501 8х8 Галичский завод использует для кранов г/п 32 т.

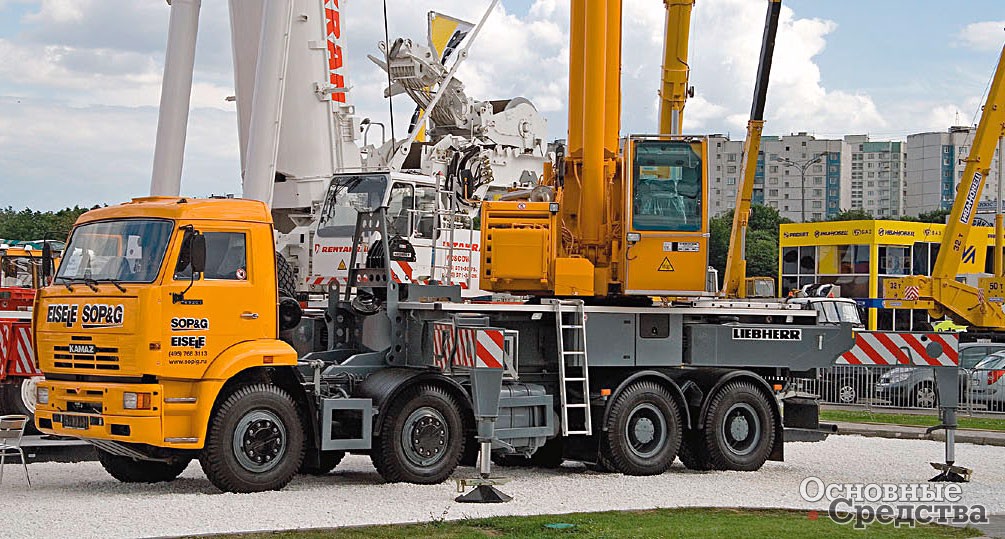

Кран Liebherr на шасси КамАЗ-65201
Спецшасси БАЗ-80291 для 50-тонного крана

Появление у Камского автозавода двухосных шасси КамАЗ-43253 и КамАЗ-53605 открыло автокрановым заводам возможность предложить потребителю компактные, маневренные и доступные по цене краны г/п до 20 т.

Четырехосное шасси КамАЗ-6540 (8х4) служит базой для 32- и 40-тонных кранов Галичского и Клинцовского заводов, на шасси КамАЗ-65201 Галичский завод монтирует кран г/п 50 т – самый мощный сегодня кран на стандартном автомобильном шасси отечественного производства. На выставке «СТТ' 2008» компания Liebherr показала интересный гибрид – кран LTF 1045-4.1 г/п 45 т с автономным двигателем на шасси КамАЗ-65201. Основной недостаток шасси КамАЗ – недостаточная для крановой установки жесткость рамы – преодолен за счет жесткой неповоротной, или обвязочной, платформы. Вместе с тем мощная высокая платформа утяжеляет конструкцию, высокий центр тяжести негативно сказывается на ходовых качествах автокрана, не говоря о прочих недостатках конструкции и сборки челнинских автомобилей.

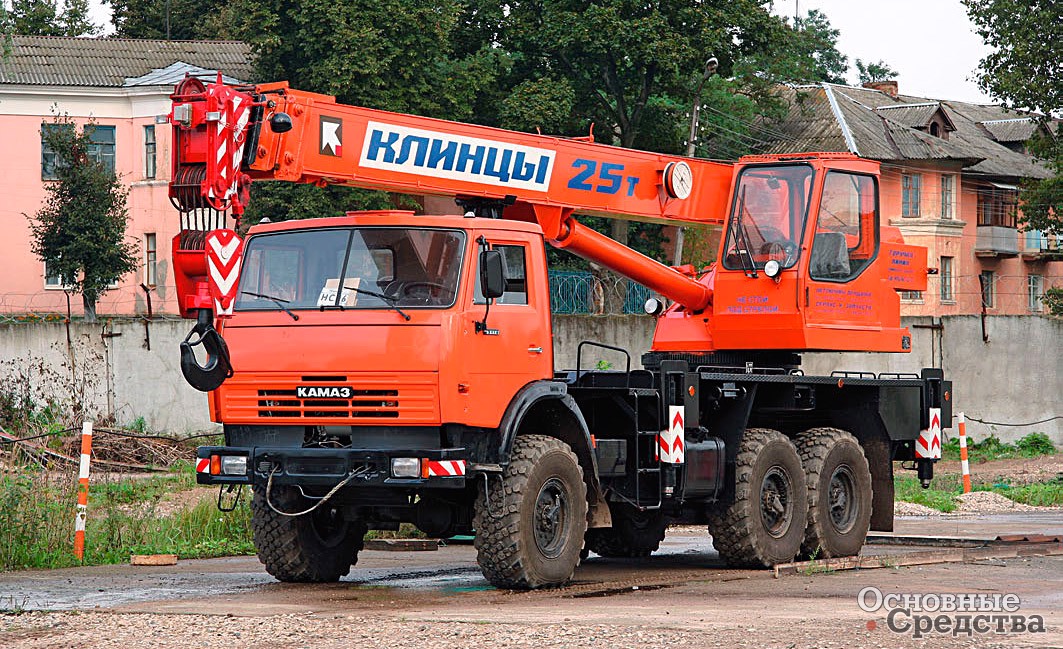

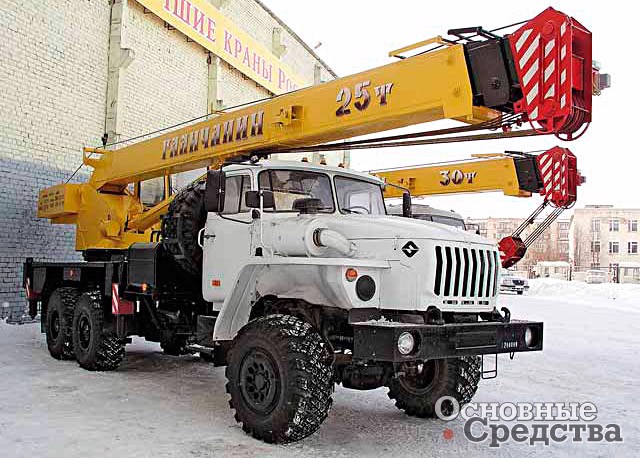

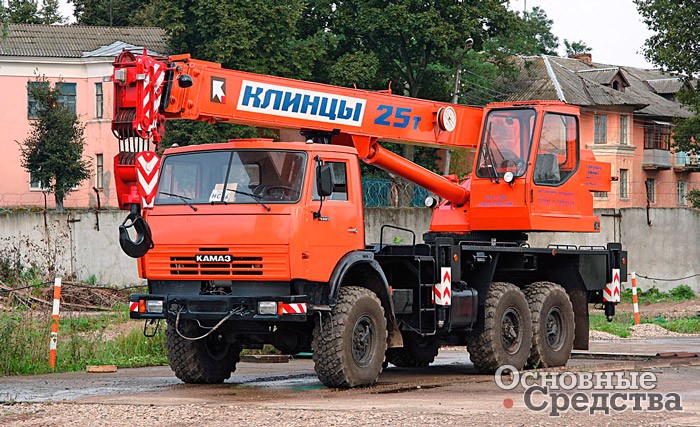

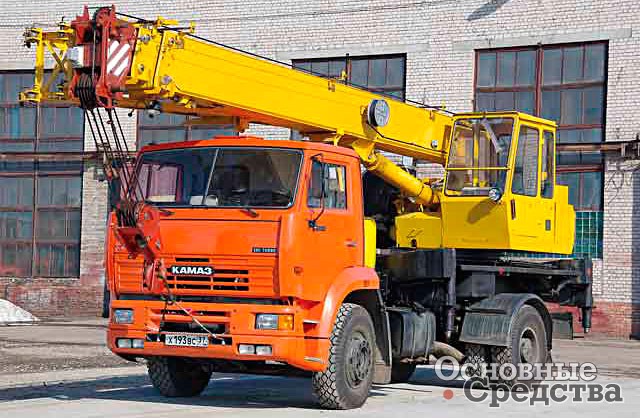

25-тонный кран на шасси КамАЗ-43118 16-тонный «Ивановец» на шасси КамАЗ-53605 25-тонный кран на шасси «Урал-4320»

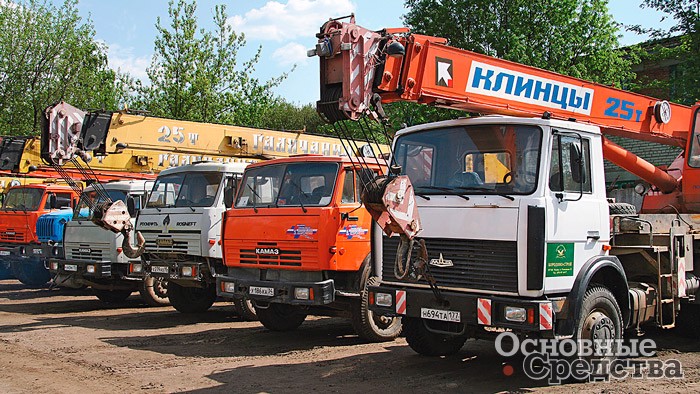

Прочные и мощные минские шасси всегда пользовались популярностью, хотя в последние годы было много нареканий на качество сборки. Минский автозавод поставляет двух- и трехосные шасси. На двухосные Клинцовский завод монтирует краны г/п 16, 20 и 25 т, Ивановский завод – 16-тонники, Ульяновский завод – 20-тонники. Трехосное шасси МАЗ-630303 поступает в Иваново и Галич под монтаж 32-тонных кранов, шасси МАЗ-630308 – под монтаж 25-тонных кранов. На шасси МАЗ-6303А3 завод «Могилёвтрансмаш», входящий в РУП «МАЗ», монтирует кран г/п 25 т.

«Эмиграция» Кременчугского автозавода лишила российскую армию поставщика мощных шасси большой грузоподъемности, отличающихся прочностью, высокой проходимостью и простотой в эксплуатации. Со временем им нашлась замена – шасси автозавода «Урал». Для кранов г/п от 16 до 25 т используют шасси «Урал-43202 и «Урал-5557». Бо'льшая часть кранов поступает в открытую продажу.

Все отечественные автокраны выполнены по общей схеме – гидропривод установки приводится от двигателя шасси. Европейские краностроители Liebherr, Sennebogen, Luna выпускают автокраны г/п 35...70 т с крановыми установками, оснащенными автономным двигателем. В Западной Европе автокраны есть, но гораздо популярнее краны на специальных шасси. Сегмент грузоподъемности менее 35 т заполнен кранами-манипуляторами.

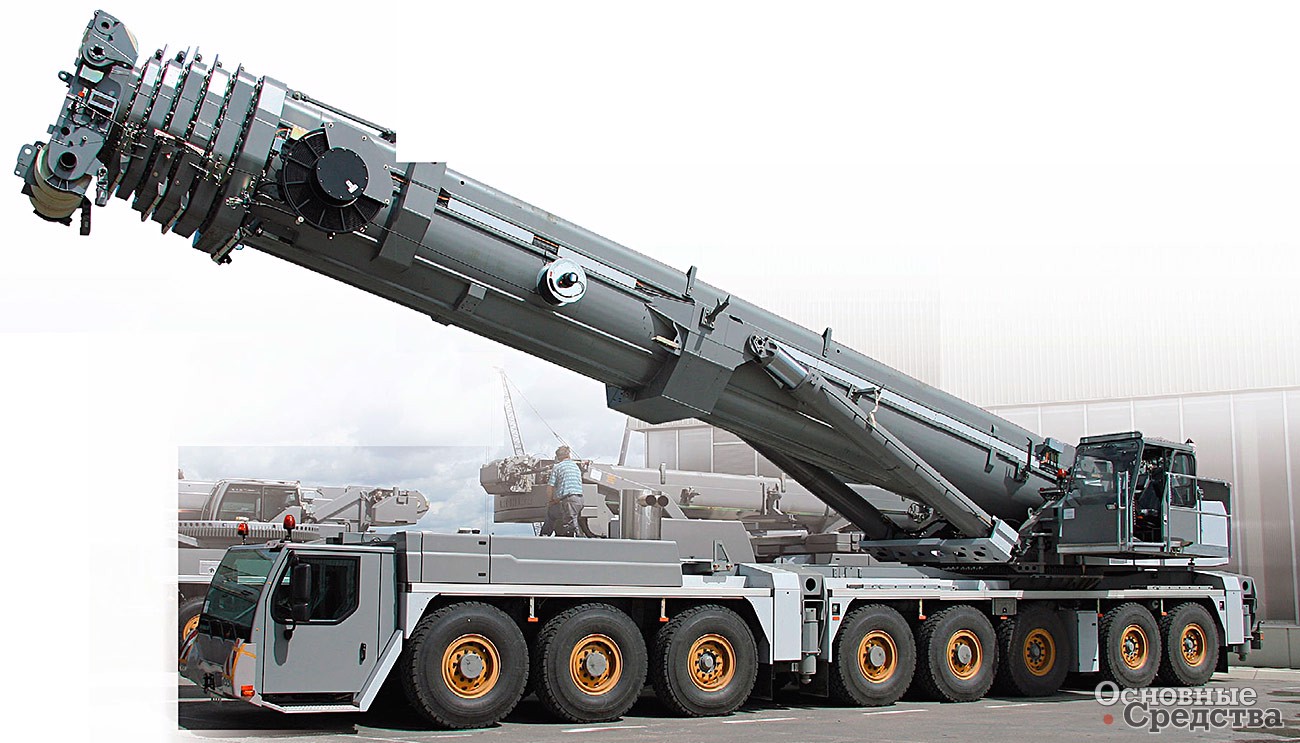

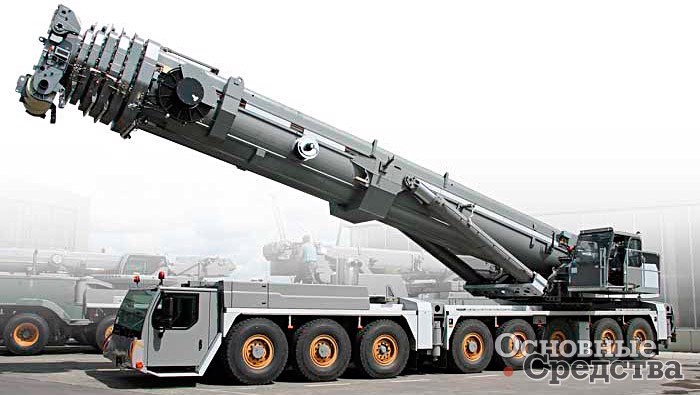

Кран Liebherr г/п 500 т на восьмиосном шасси

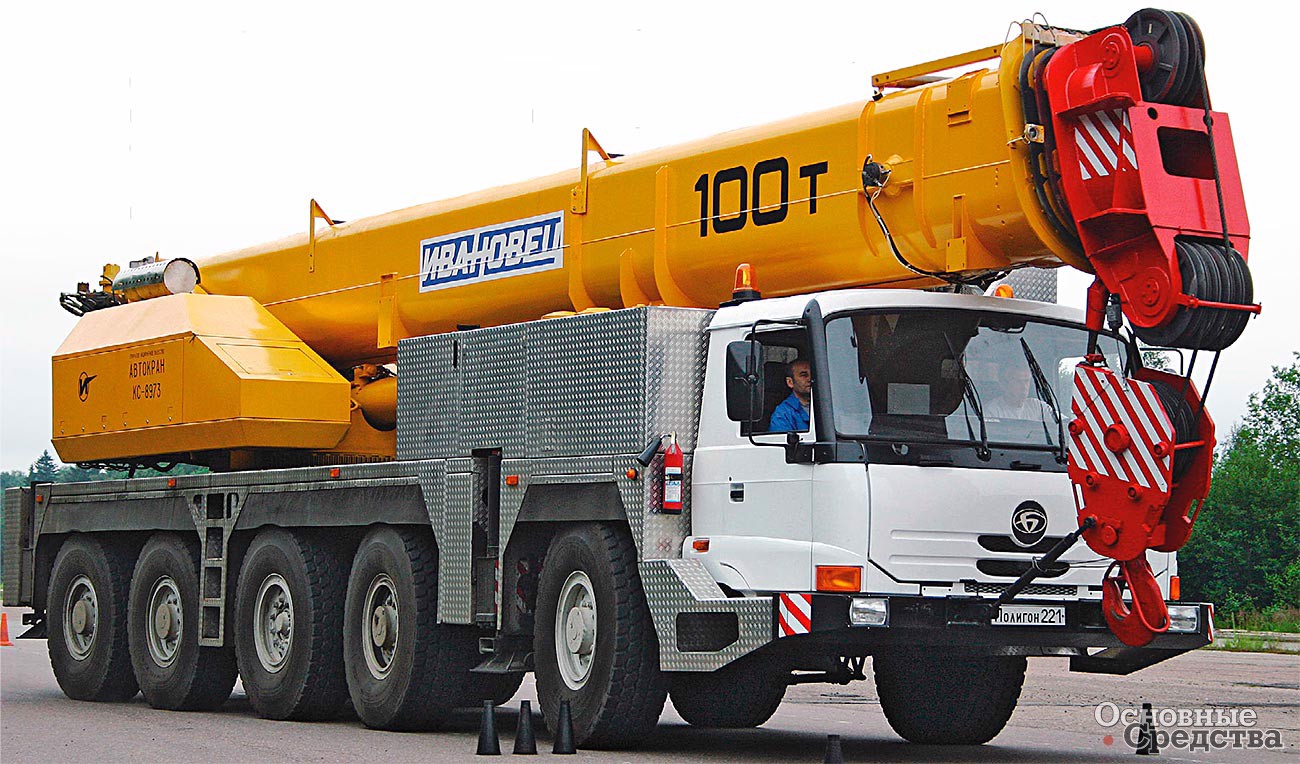

Первый ивановский 100-тонник

Доступность автошасси имеет обратную сторону – это ограниченная грузоподъемность и необходимость в обвязочной платформе с выдвижными опорами, на которую монтируют крановую установку, утяжеляющую конструкцию и повышающую центр тяжести. Этих недостатков лишены специальные шасси автомобильного типа. Для этого класса техники г/п от 35 до 1200 т характерны следующие признаки. Рама шасси выполнена заодно с платформой крановой установки и несет выдвижные опоры. У шасси и крановой установки автономные двигатели и кабины. Гидросистема выдвижения опор приводится от двигателя шасси. В зависимости от массы машины у шасси от двух до девяти осей. Подвеска гидропневматическая, позволяющая регулировать дорожный просвет. Подвеска и односкатная ошиновка обеспечивают высокую проходимость. На многоосных шасси все оси ведущие и управляемые за исключением средних.

Краны на спецшасси предлагают высокую транспортную скорость – до 80 км/ч. Следует учесть, что нагрузка на ось 12 т (разрешенная нагрузка на ось на трассах федерального значения колеблется от 5 до 11,5 т), а краны большой грузоподъемности не вписываются в разрешенные габариты и требуют специального разрешения и сопровождения для движения по дорогам общего пользования. Противовес перевозят отдельным транспортом, монтаж и демонтаж противовеса проводится самим краном без использования других грузоподъемных средств. У самых больших кранов демонтируют и перевозят отдельно секции стрелы. Для преодоления участков с ограничениями по нагрузке на ось приходится демонтировать и перевозить отдельно стрелу, а порой и опоры.

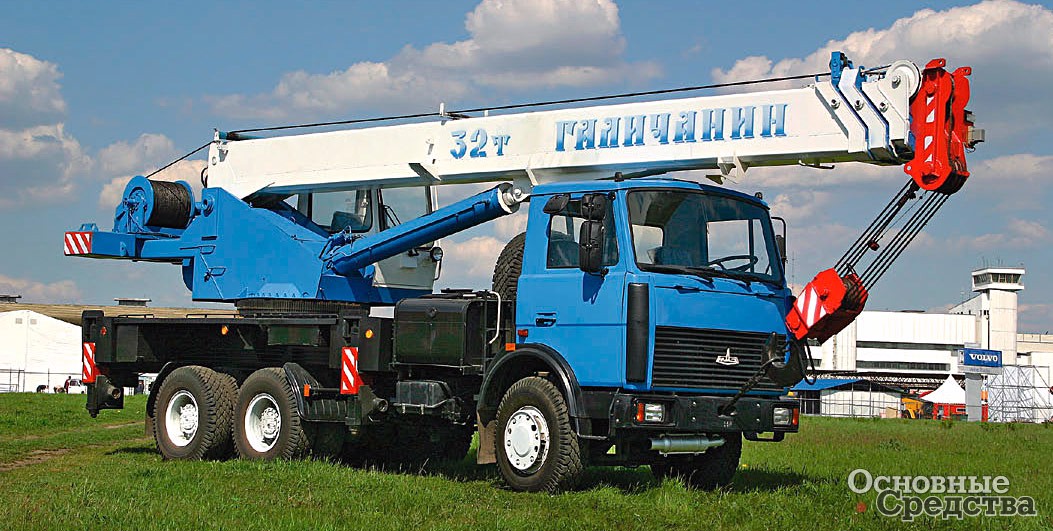

32-тонный кран на шасси МАЗ-630303

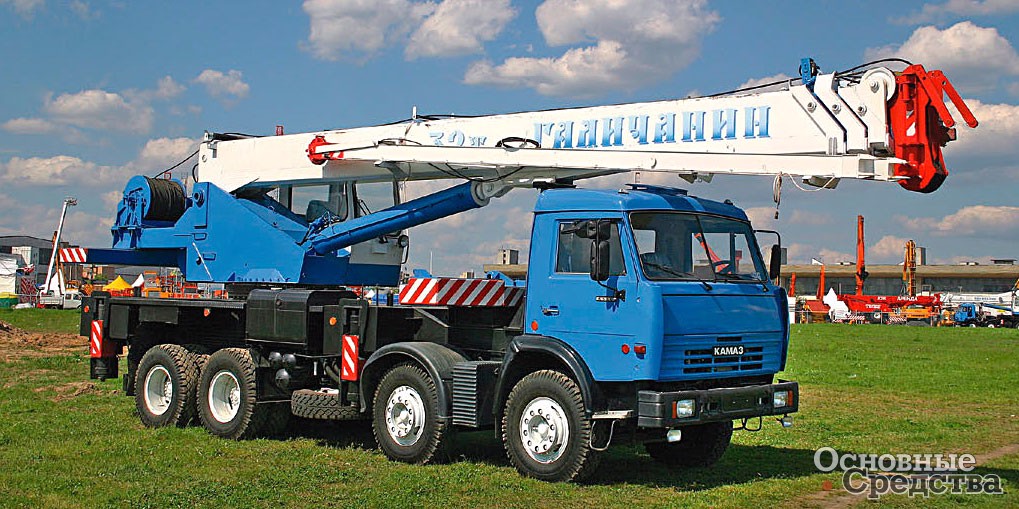

32-тонный кран на шасси КамАЗ-6540 (8х4)

Фактически краны на специальных шасси как класс появились в 1981 г., когда компания Liebherr получила от Машиноимпорта заказ на 330 телескопических кранов. Заказчик оговорил жесткие условия по проходимости и климатической адаптации. Именно в ходе исполнения «контракта 330» родился новый тип мобильных кранов – вседорожный с односкатной ошиновкой, предназначенный для движения по дорогам всех категорий. До этого мобильные краны были шоссейные с двускатной ошиновкой. Впоследствии это техническое решение переняли другие европейские краностроительные фирмы – Demag и FAUN, а затем американские и японские. Сфера применения кранов на спецшасси – высотное строительство, погрузка и монтаж тяжелых и крупногабаритных объектов.

Автомобильные шасси для российских кранов
Модель шасси Двигатель Мощность, кВт Снаряженная масса, кг Полная масса, кг Грузоподъемность крана, т
КамАЗ-43253 (4х2) 740.31-240 165 6200 15 200 До 20
КамАЗ-53605 (4х2) 740.30-260 191 7000 16 500 До 20
КамАЗ-53229 (6х4) 740.51-240 165 7250 24 000 25; 30
КамАЗ-65115 (6х4) 740.51-260 180 7650 25 200 25
КамАЗ-43118 (6х6) 740.30-260 191 8600 20 750 До 25
КамАЗ-53228 (6х6) 740.51-240 165 8280 24 000 25; 30
КамАЗ-6540 (8х4) 740.51-260 180 8850 31 000 32; 40
КамАЗ-65201 (8х4) 740.50-360 255 10 850 35 000 50
КамАЗ-63501 (8х8) 740.50-360 255 10 750 26 900 32
«Урал-4320» (6х6) ЯМЗ-236НЕ2 169 8000 17 300 25
«Урал-5557» (6х6) ЯМЗ-236НЕ2-3 169 8555 21 300 До 20
МАЗ-533702 (4х2) (Euro 2) ЯМЗ-236НЕ2 169 6250 18 000 16
МАЗ-5337A2 (4х2) (Euro 3) ЯМЗ-6563.10 169 6250 18 000 16; 20; 25
МАЗ-6030308 (6х4) (Euro 2) ЯМЗ-238ДЕ2 243 9600 26 500 25
МАЗ-630303 (6х4) (Euro 2) ЯМЗ-236БЕ-2 183 9200 26 700 25; 30; 32
МАЗ-6303A3 (6х4) (Euro 3) ЯМЗ-6562.10 183 9200 24 700 25
Ford Cargo 3430 D (6х4) Ford-Ecotorq 220 8985 26 000 30
Isuzu CYZ 51K (6х4) Isuzu 6WF1 ТС 270 11 490 28 495 25

Для российских заводов «Автокран» и «Газпром-кран» специальные шасси поставляют Брянский автозавод и Минский завод колесных тягачей. Ивановский «Автокран» выпустил уже несколько единиц крана КС-8973 г/п 100 т на брянском спецшасси КШ-8973. Первый такой кран был представлен в 2004 г. Гидропневматическая подвеска пятиосного шасси позволяет регулировать дорожный просвет. Управляемых мостов четыре: первый, второй, четвертый и пятый. Шасси способно маневрировать на узкой площадке, используя согласованный поворот передних и задних колес либо диагональный ход, при этом средний, третий мост поднимается и не мешает движению. Шасси оснащено дизелем ЯМЗ 8424.10-08 мощностью 345,5 кВт с турбонаддувом и автоматической коробкой передач.

25-тонный кран на полноприводном шасси КамАЗ-53228

Производство 50-тонных кранов «Ивановец» КС-6476 на шасси МЗКТ-69234 и КС-6478 на специальном шасси БАЗ-80291 передано по лицензии на камышинский завод «Газпром-кран» летом 2006 г. Шасси МЗКТ-69234 (8х4х4) предназначено для монтажа и привода кранов г/п до 50 т, гидравлических подъемников с высотой подъема до 50 м и их транспортировки по дорогам всех категорий. Шасси оснащено двигателем ЯМЗ-238ДЕ2 мощностью 243 кВт, механической трансмиссией, рессорной подвеской. Три насоса приводят гидравлические механизмы крана от двигателя шасси. Максимальная скорость шасси – 50 км/ч, длина – 10 800  мм, радиус поворота – 14 м, т. е. шасси не отличается компактностью и маневренностью.

В 2007 г. гамму техники «Автокрана» пополнил КС-6478 на шасси БАЗ-80291 (8х4х4). Это шасси также оснащено рессорной подвеской, двигателем КамАЗ-740.30-260 мощностью 191 кВт и механической трансмиссией. Максимальная скорость шасси – 70 км/ч.

В 2006 г. «Автокран» представил 32-тонный кран КС-59712 на двухосном шасси БАЗ-8027 (4х4). Управляемый мост передний, радиус поворота шасси при длине 8830 мм и ширине 2540  мм по внешнему колесу составляет 9,3 м. Как опция предусмотрен вариант с обоими управляемыми осями. Независимая гидропневматическая подвеска, блокировка межколесных дифференциалов и дифференциала в раздаточной коробке, широкопрофильные шины КАМА-1260 425/85 R21 с регулируемым давлением обеспечивают высокую проходимость и комфортное вождение. Двигатель шасси ЯМЗ-236БЕ20-16 обеспечивает мощность 184 кВт и максимальную скорость 70 км/ч.

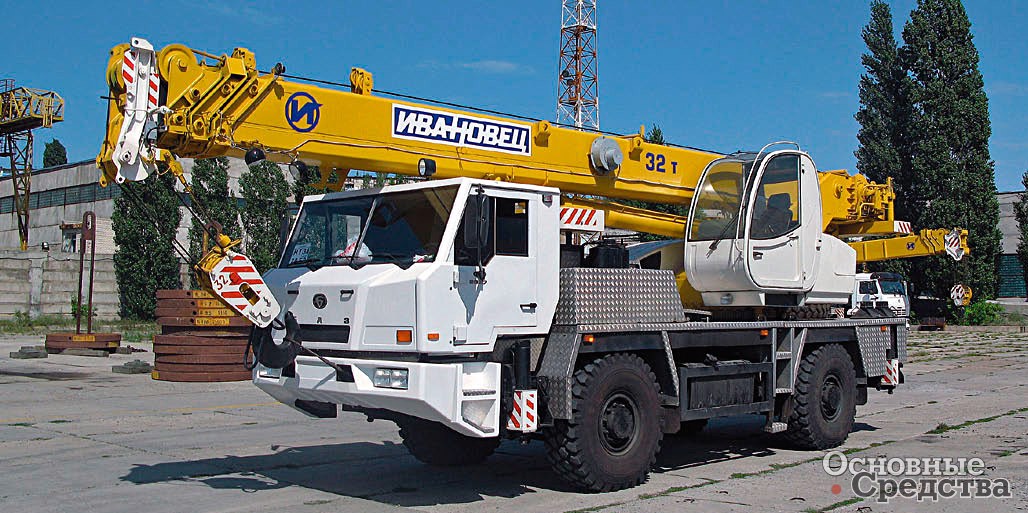

Шасси БАЗ-8027 с 32-тонным краном
Спецшасси БАЗ-81311 для 25-тонного крана

Не забыты и самые популярные 25-тонные краны. Для них Брянский автозавод разрабатывает специальные трехосные шасси – альтернативу шасси КамАЗ. В феврале 2007 г. началось серийное производство шасси БАЗ-8029, предлагающего целый ряд преимуществ. Шасси выполнено как одно целое с нижней платформой, и за счет этого значительно понижен центр масс машины и улучшились ее ходовые качества – устойчивость и управляемость. На выставке «СТТ' 2008» «Автокран» представил 25-тонный кран КС-54712 с новой кабиной крановщика на шасси БАЗ-80311 (6х4) с кабиной зарубежного производства (китайской), а также кран КС-54711Б на том же шасси, но с кабиной брянского производства.

Компания Liebherr, краны которой у нас наиболее популярны, выпускает на спецшасси собственной разработки и производства краны серии LTM с телескопической стрелой, для которых используются шасси с числом осей от двух до девяти в зависимости от модели крана, и краны серии LG с решетчатой стрелой на восьмиосных шасси.

Краны Liebherr на специальных шасси
Модель Грузоподъемность
крана, т
Колесная
формула
Двигатель Мощность,
кВт
Краны с телескопической стрелой
LTM 1030-2.1 35 4х4х4 MB OM 906 LA 205
LTM 1040-2.1 40 4х4х4 MB OM 906 LA 205
LTM 1050-3.1 50 6х6х6 Liebherr D936L A6 270
LTM 1055-3.2 55 6х6х6 Liebherr D936L A6 270
LTM 1070-4.2 70 8х6х8 Liebherr D936L A6 270
LTM 1090-4.1 90 8х8х8 Liebherr D846 A7 350
LTM 1095-5.1 95 10х8х10 Liebherr D 846 TI A7 370
LTM 1100-4.2 100 8х8х8 Liebherr D 846 TI A7 350
LTM 1100-5.2 100 10х8х10 Liebherr D 846 TI A7 370
LTM 1130-5.1 130 10х8х10 Liebherr D 846 TI A7 370
LTM 1150-6.1 150 12х8х10 Liebherr D9508 A7 400
LTM 1160-5.1 160 10х8х10 Liebherr D 846 TI A7 370
LTM 1200-5.1 200 10х8х10 Liebherr D 846 TI A7 370
LTM 1220-5.2 220 10х8х10 Liebherr D 846 TI A7 370
LTM 1250-6.1 250 12х8х10 Liebherr D9508 A7 450
LTM 1300-6.1 300 12х8х10 Liebherr D9508 A7 450
LTM 1400-7.1 400 14х8х14 Liebherr D9508 A7 450
LTM 1500-8.1 500 16х8х12 Liebherr D9508 A7 500
LTM 11200-9.1 1200 18х8х18 Liebherr D9508 A7 500
Краны с решетчатой стрелой
LG 1550 550 16х8х12 Liebherr D9508 A7 440
LG 1750 750 16х8х16 Liebherr D9508 A7 500

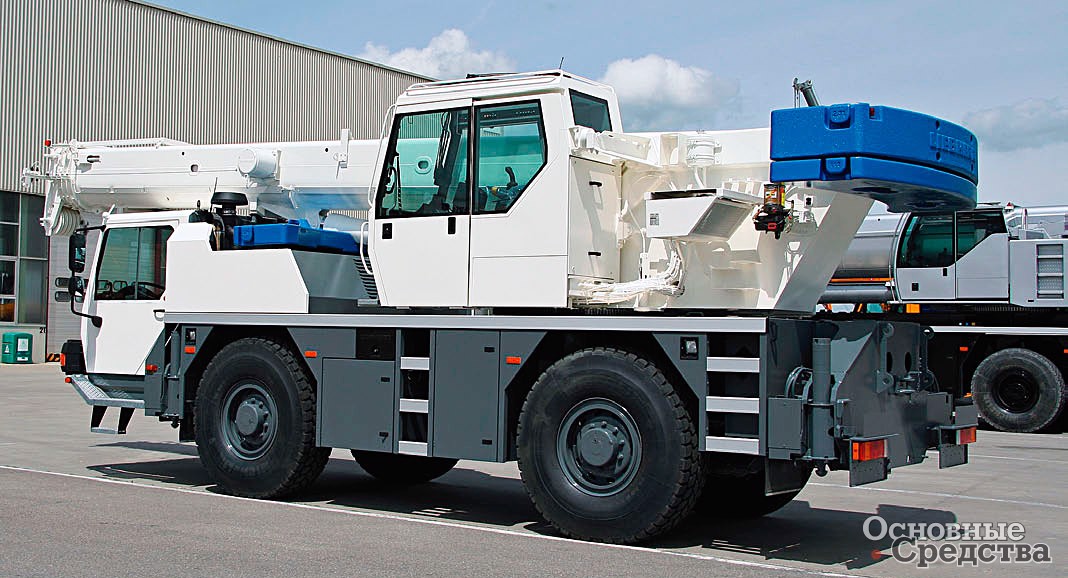

Кран Liebherr г/п 35 т на двухосном шасси

Основные несущие конструкции шасси сварены из высокопрочной стали STE 960 c пределом прочности 960 Н/кв.мм, качество швов задокументировано после проверки ультразвуком. Гидропневматическая подвеска Niveaumatic с программными режимами «Установка крана на опоры», «Передвижение крана с оснасткой», «Движение крана по дороге» автоматически устанавливается в требуемое положение и обеспечивает вертикальное перемещение мостов +150...–100 мм. Гидроцилиндры подвески необслуживаемые, штоки защищены специальными кожухами. За счет гидравлических связей гидроцилиндров разных мостов обеспечена устойчивость крана от опрокидывания. В электрогидравлическом рулевом управлении реализовано пять программных режимов – «Движение по дорогам общего пользования», «Минимальный радиус поворота», «Диагонально-боковой ход», «Объезд без заноса кормовой части», «Независимое управление задними мостами». На скорости свыше 30 км/ч задние мосты автоматически фиксируются в положении прямолинейного движения.

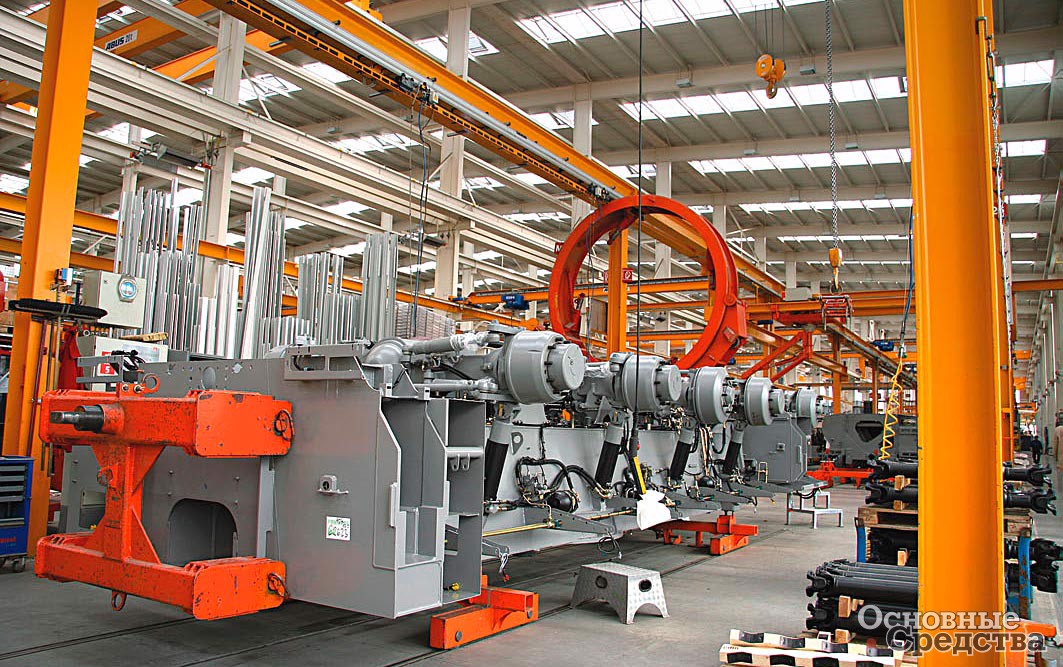

Сборка шасси на заводе Liebherr

В качестве силовых установок для шасси и крана Liebherr использует собственные двигатели, которые выпускает завод в Бюлле (Швейцария), за исключением 35- и 40-тонных кранов – на них установлены двигатели Mercedes-Benz. Двигатель смонтирован за кабиной и в зависимости от модели крана агрегатирован либо соединен карданной передачей с автоматизированной КП ZF. У кранов г/п 35...70 т гидравлика крановой установки приводится от двигателя шасси, крановые установки большей грузоподъемности снабжены автономным двигателем Liebherr.

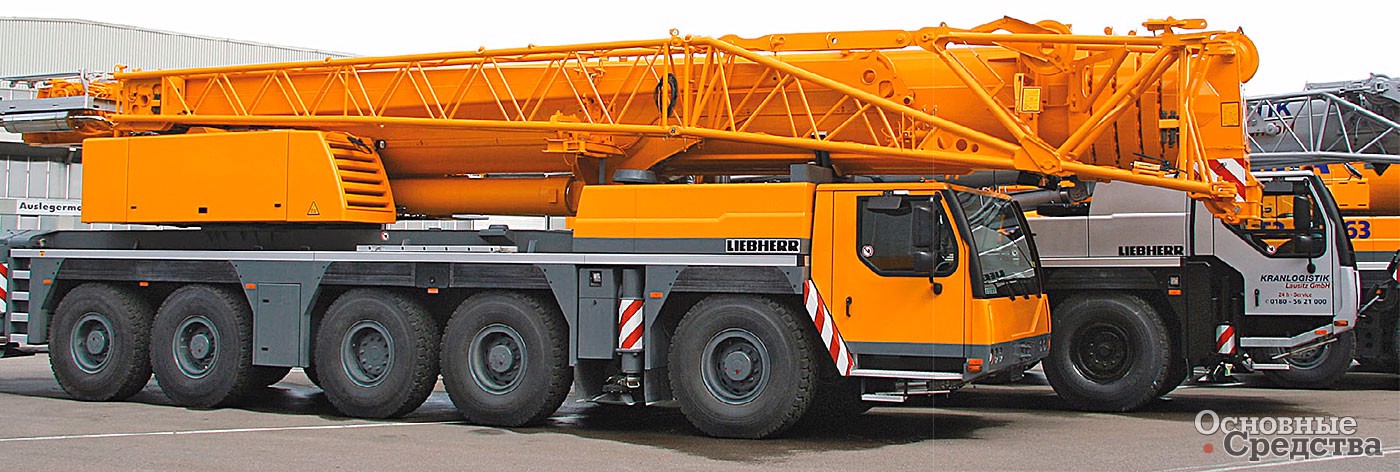

Кран Liebherr г/п 95 т на пятиосном шасси
