Тяжелый артиллерийский тягач АТ-Т

История создания артиллерийского тягача АТ-Т (изделие «401») насчитывает 55 лет. Он был спроектирован, разработан и изготовлен на Харьковском машиностроительном заводе им. Малышева под руководством известного советского танкостроителя А.А. Морозова, а серийное производство началось в 1950 году.

Это был первый послевоенный быстроходный тяжелый гусеничный тягач, предназначенный для буксировки прицепов (артиллерийских систем) массой до 25 000 кг, нашедший широкое применение в советских Вооруженных Силах. Тягач АТ-Т и сегодня продолжает нести службу в частях Российской армии, помогает жить и работать геологам, газовикам и нефтяникам Сибири и Крайнего Севера.

Капотного типа четырехместная двухдверная кабина тягача заимствована от грузового автомобиля ЗИС-150, но отличается от кабины-прототипа центральной вставкой, обеспечивающей повышенную (на 1 чел.) вместимость. Кабина оснащена системой отопления и вентиляции, стеклоочистителями, солнцезащитными козырьками, резиновым ковриком и другим имуществом. Для нее характерен высокий уровень вибраций и шума, поэтому в экипировку механика-водителя входит танковый шлемофон.

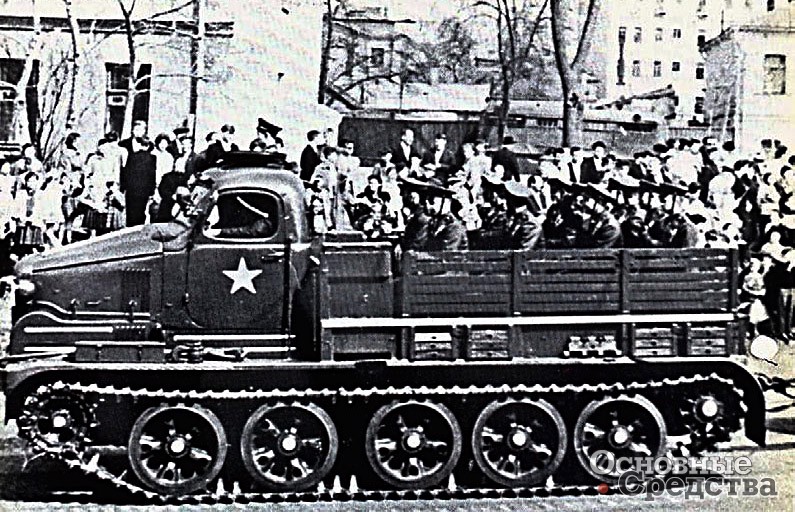

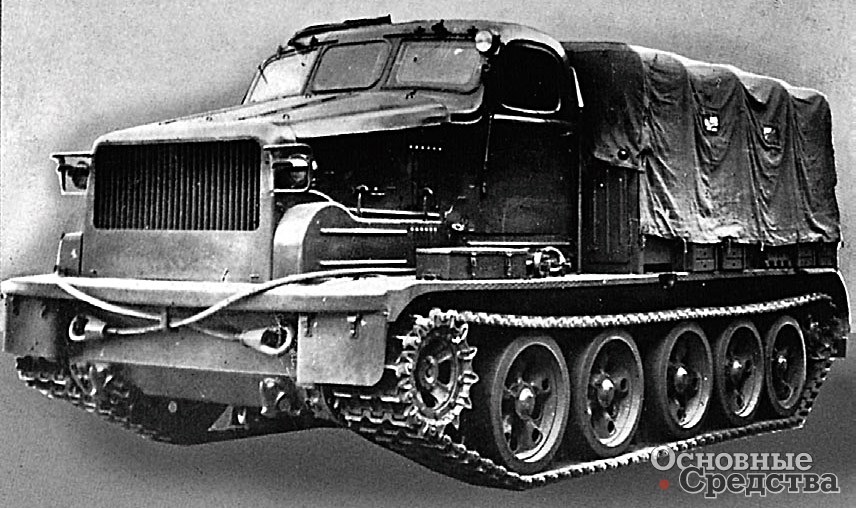

Тягач АТ-Т

Грузовая металлическая сварная платформа – с тентом, ровным полом и лючками в полу для доступа к лебедке, откидным задним бортом и рядами сидений (вдоль или поперек бортов), на которых можно разместить 16…18 чел. Грузоподъемность платформы – 5000 кг, внутренние размеры – 3576х2950х3600 мм, площадь пола – 10,5 м2.

В передней части тягача под кабиной продольно маховиком вперед установлен 12-цилиндровый дизель В-401 жидкостного охлаждения мощностью 305 кВт (415 л.с.) при 1600 мин–1, позволяющий идти по шоссе с полной нагрузкой с максимальной скоростью 35,5 км/ч. Двигатель отличался неплохой надежностью и экономичностью для послевоенного времени и работал на недорогом и недефицитном, менее опасном в пожарном отношении, чем автомобильный бензин, дизельном топливе, средний удельный расход которого составлял 230 г/кВт·ч (170 г/л.с.·ч). Запуск двигателя дублированный – с помощью электрического стартера мощностью 11 кВт (15 л.с.) или сжатым воздухом (резервной системой). Для облегчения пуска зимой установлен котел подогрева форсуночного типа. Сухая масса двигателя сравнительно небольшая – 895 кг.

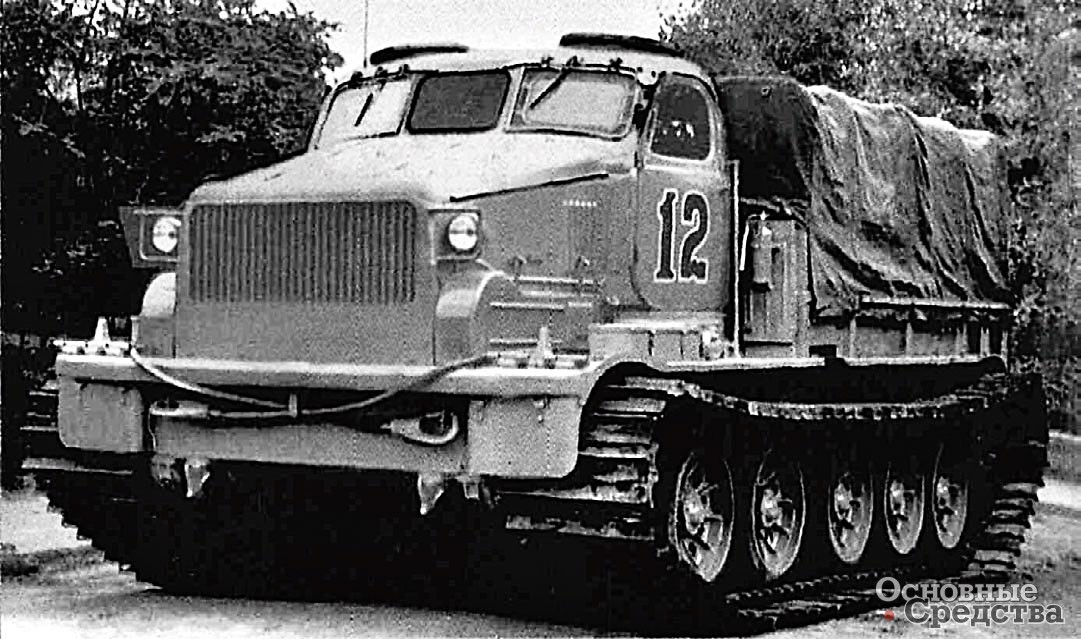

Тягач АТ-Т

Уместно заметить, что у этого двигателя был известный прототип – модификация хорошо зарекомендовавшего себя танкового дизеля типа В-2, которым оснащали в предвоенное и военное время средние и тяжелые танки Т-34, КВ и ИС. Для танковых двигателей этого периода характерен ограниченный ресурс – 250 машино-ч до капитального ремонта, поскольку поршневая группа подвержена высокому абразивному износу в условиях высокой запыленности. При низких уровнях запыленности ресурс увеличивается в несколько раз. Причина большого расхода масла на угар кроется в недостаточном совершенстве и конструкции поршневой группы, и материалов и технологий, по которым изготавливали ее детали.

Продольный разрез тягача АТ-Т

Механическая трансмиссия тягача состоит из многодискового главного фрикциона сухого трения (сталь по стали), пятиступенчатой коробки передач с синхронизаторами на 3-й, 4-й и 5-й передачах и отбором мощности к лебедке, двух двухступенчатых планетарных механизмов поворота и двух одноступенчатых бортовых передач. Применение двухступенчатых планетарных механизмов поворота значительно облегчало управление машиной при маневрировании и обеспечивало минимальный радиус поворота на месте, равный ширине колеи машины – 2,64 м.

Арктический вездеход, изделие «401А»

Пятикатковый гусеничный движитель тягача по каждому борту состоит из мелкозвенчатой гусеничной цепи цевочного зацепления с открытым шарниром, пяти сдвоенных опорных катков большого диаметра 830 мм с наружной амортизацией в виде резиновых бандажей, направляющего колеса заднего расположения с кривошипным механизмом натяжения гусениц и ведущего колеса переднего расположения со съемными зубчатыми венцами. Гусеничная цепь состоит из 93 траков с направляющими гребнями шириной 500 мм, с развитыми грунтозацепами, что позволяет крепить к ним дополнительные грунтозацепы (шпоры) для передвижения по глубокому снегу, грязи и песку. Траки из стали ЛГ-13 хорошо сопротивлялись истиранию. Пальцы, соединяющие траки, фиксируются головкой и расклепкой на концах. Ресурс гусеничной цепи также небольшой – примерно 6 тыс. км.

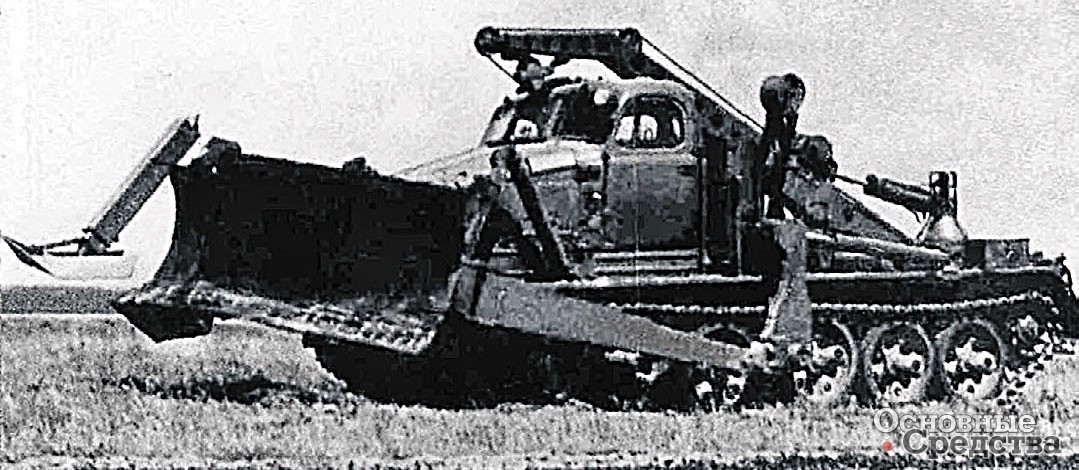

Путепрокладчик БАТ-М на базе изделия «405МУ»

Подвеска независимая торсионная, с поперечным расположением торсионных валов над днищем корпуса тягача. Амортизаторы на передних и задних узлах не устанавливали. Подвеска обеспечивает тягачу возможность движения по грунтовым дорогам и шоссе с неплохой скоростью – 18 и 30 км/ч соответственно.

Электрооборудование выполнено по однопроводной схеме с напряжением бортовой сети 24 В и с отрицательными выводами зажимов источников и потребителей энергии на корпус. В качестве источников питания применены генератор постоянного тока Г-53 мощностью 1,5 кВт (2,03 л.с.) и четыре стартерных 12-вольтовых АКБ-6 СТЭН-140М, соединенных последовательно-параллельно.

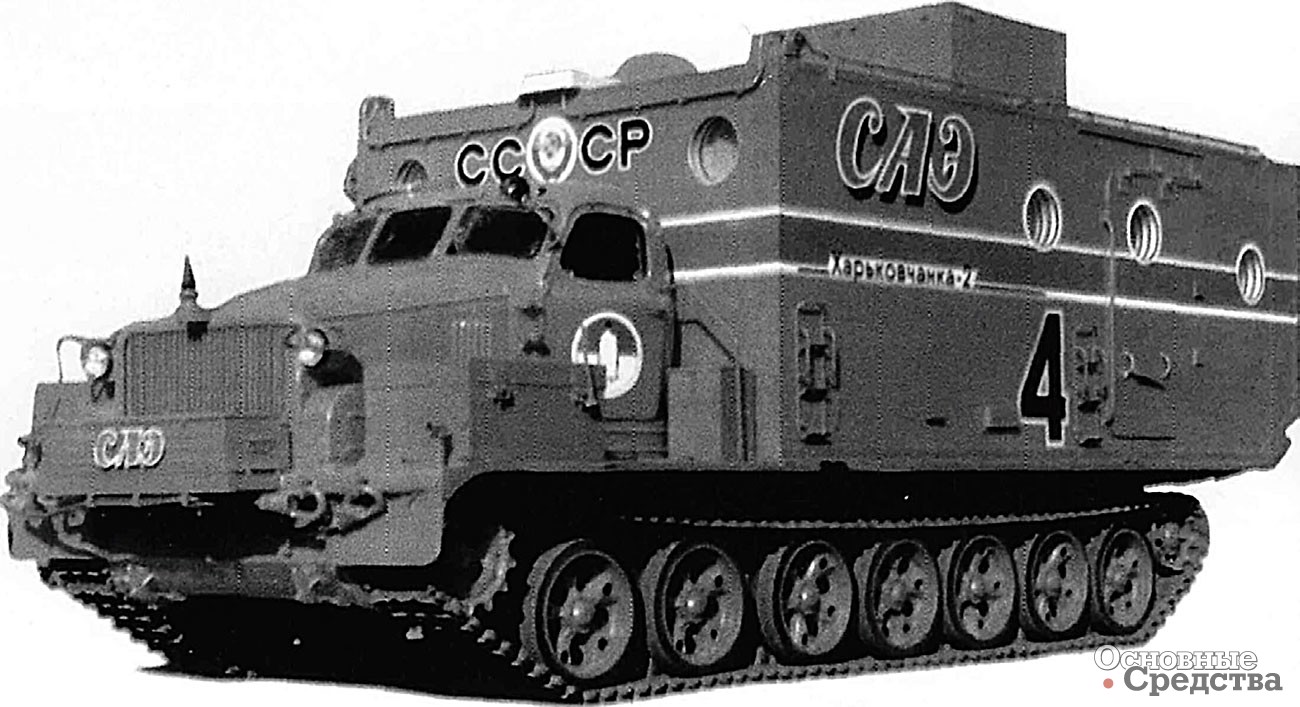

Арктический вездеход «Харьковчанка-2»

Проходимость тягача на местности достаточно хорошая для его типа. Он может преодолевать с полной нагрузкой на сухом твердом грунте подъем крутизной 30° (с прицепом – 25°), ров (канаву) шириной 1,9 м, препятствие высотой до 0,85 м, брод с твердым дном глубиной до 1 м и двигаться по косогору с креном 25°. Среднее удельное давление на грунт невелико – не более 0,065 МПа (0,65 кгс/см2). Клиренс – 425 мм, что позволяет тягачу двигаться за танковой колонной по разбитой грунтовой дороге с глубокой колеей, не садясь днищем на грунт. По этому показателю тягач даже превосходит танк Т-34, отличавшийся хорошей профильной проходимостью, клиренс которого составлял 400 мм. Запас хода по топливу большой – 752 км.

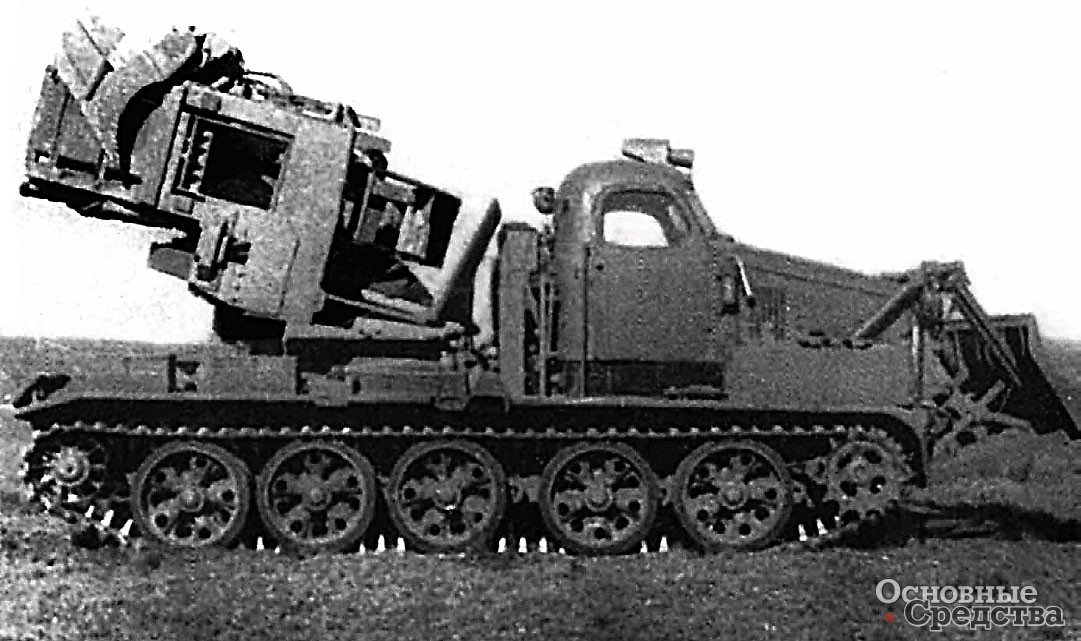

Котлованная машина 5МДК-2М на базе изделия «409У»

Массогабаритные показатели тягача были сравнительно скромные: 25 000 кг полная масса и 6990х3140х2845 мм (по кабине). Они позволяют двигаться по деревянным мостам в сельской местности, легко вписываться в складки местности (маскироваться) и в габарит подвижного состава железных дорог 02-ВМ (ГОСТ 9238–83), что не создает трудностей для воинских перевозок.

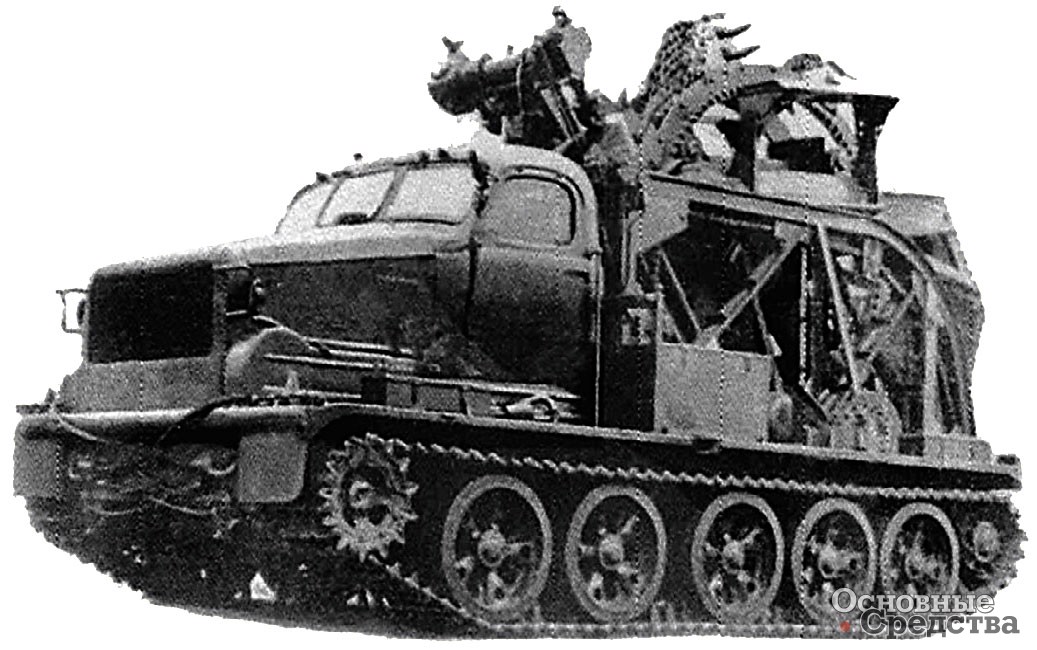

Быстроходная траншейная машина БТМ-3 на базе изделия «409У»

Тягач оснащен лебедкой с тяговым усилием на крюке 250 кН (25 тс) и рабочей длиной троса 100 мм (диаметр троса – 28 мм), предназначенной для самовытаскивания и вытаскивания застрявших или затонувших машин меньшей и равной с тягачом массы. Шестеренчатый редуктор лебедки приводит в действие барабан с тросом, тросоукладчик, тяговые ролики, разгружавшие ее трос, уложенный на барабане, от усилия вытаскивания машины, защищающий от перегрузок механизм и тормоз, удерживающий вытаскиваемую машину на месте при внезапной остановке лебедки. Лебедка расположена под настилом пола платформы и приводится от трансмиссии тягача. Длина троса позволяет использовать тягач для наведения пролетов разборных мостов на опоры.

Тягач неоднократно модифицировали, расширяя его технические возможности и области применения в Вооруженных Силах и в народном хозяйстве. На его базе спроектированы и изготовлены тяжелые гусеничные тягачи ТГ и ТГ-2, входившие в состав эвакуационного взвода, народно-хозяйственный тягач «Пингвин» с кузовом типа фургон, успешно применявшийся советскими учеными в Антарктиде. Мощный тягач высокой проходимости с большой полезной площадью за кабиной стал базой для целого семейства оригинальных инженерных машин – путепрокладчика, быстроходной траншейной и котлованной машин. Тягач АТ-Т выпускали до 1979 года, пока его не сменил более мощный многотопливный тягач МТ-Т.

ЧИТАЛЬНЫЙ ЗАЛ ТРАНСПОРТ История
Александр Протасов, к.т.н. Основные Средства 09'2006 20 июля 2016
