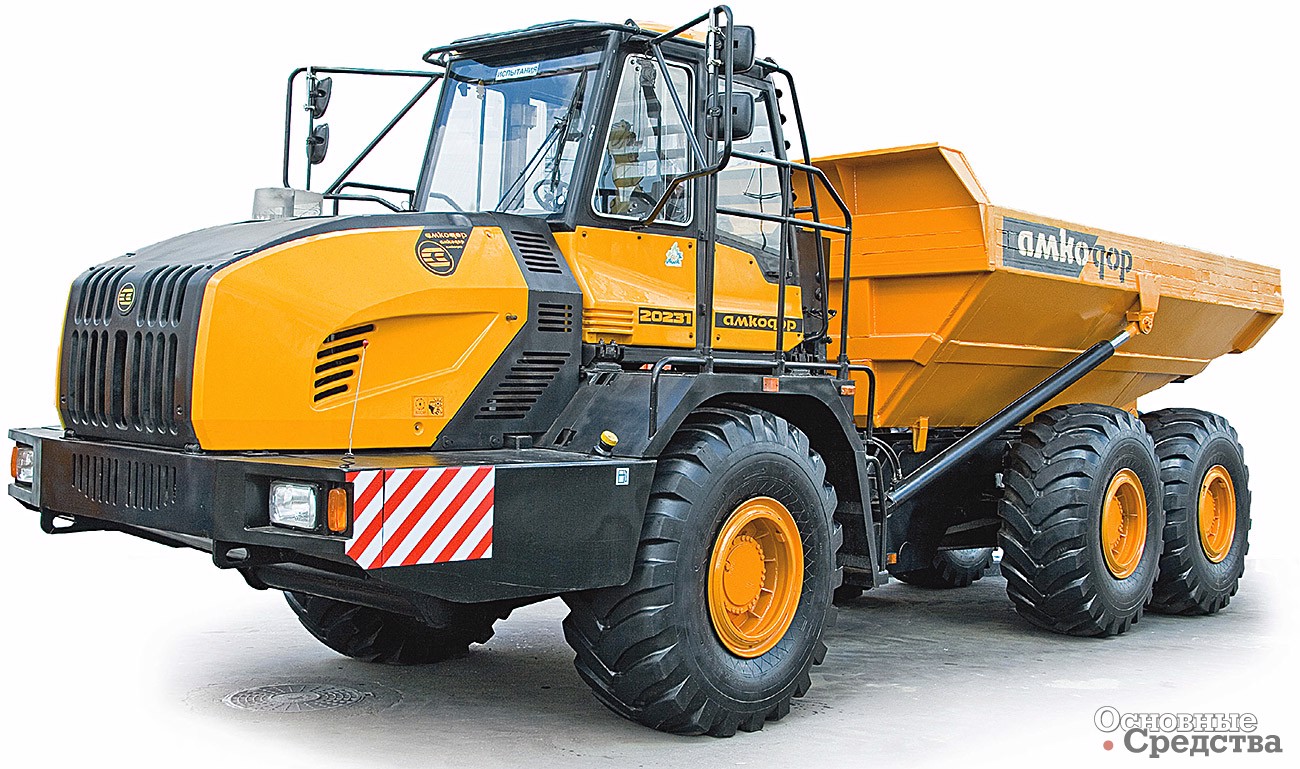

«Амкодор-20231»

6х6
Шарнирно-сочлененные самосвалы

Россия прямо-таки создана для шарнирно-сочлененных самосвалов. Лучшего транспортного средства для бездорожных просторов не придумать. И ограничения по габаритам в тайге и тундре не будут беспокоить. Шарнирно-сочлененные самосвалы медленно (все-таки дорогая техника!), но продвигаются на труднодоступные территории. Что сдерживает этот процесс помимо цены, имеющей, кстати, больший вес для центральных регионов. Климатические условия требуют адаптации техники, подразумевающей не просто механическую замену смазочных материалов и резинотехнических изделий, но и применение иных сортов стали и даже серьезной переработки конструкций. Задача эта непростая, и далеко не каждый поставщик может позволить себе крупные капиталовложения в разработку северных спецификаций.

Узок круг производителей шарнирно-сочлененных самосвалов (англ. ADT – Articulated Dump Truck). Главные поставщики на мировой рынок – Caterpillar, Volvo CE, Komatsu, Bell, Moxy, Astra, Terex. Компания Bell выпускает самосвалы для Hitachi и John Deere, самосвалы Astra продают также под брендом Case.

Эти компании выпускают трехосные самосвалы в диапазоне грузоподъемности от 18 до 46 т. Наибольшим спросом пользуются машины грузоподъемностью (г/п) 22...25 т. Британская фирма JCB и датская Hydrema специализируются на двух- и трехосных машинах грузоподъемностью до 20 т, но у нас эту технику пока нельзя назвать востребованной.

JCB 722

На территории бывшего СССР сочлененные самосвалы выпускает белорусское производственное объединение «БЕЛАЗ», в которое входит и Могилёвский автомобильный завод. Модель БелАЗ-7528/75281 г/п 36 т выполнена в соответствии с классическими канонами. Это полноразмерная машина с шарнирно-сочлененной рамой и колесной формулой 6х6 предназначена для транспортировки сыпучих грузов на поверхности в условиях бездорожья и оснащена двигателем MTU S-60 мощностью 410 кВт, агрегатированным с гидромеханической коробкой передач.

Подземные самосвалы MoAЗ и БелАЗ используют и на поверхности, но по проходимости они уступают «подлинным» сочлененным самосвалам. Их постоянное использование на поверхности нерационально. К этой группе подземных самосвалов относятся двухосные машины г/п 22 т МоАЗ-7529 и МоАЗ-740-9586, трехосный МоАЗ-7508 г/п 35 т и двухосный БелАЗ-75800 г/п 40 т.

БелАЗ-75281
МоАЗ-75081

Детище минского «Амкодора» – самосвал 20231 все еще на стадии испытаний. Образец, представленный на выставке «СТТ'2008», радует глаз интересным, современным дизайном. Самосвал г/п 24 т оснащен турбодизелем Cummins мощностью 194 кВт, гидромеханической КП и мостами ZF. В качестве альтернативы рассматривают мосты NEF. Скорость самосвала – до 45 км/ч, угол поворота рам – 42°. Интерьер кабины решен в современном стиле, в оснащение включен бортовой компьютер. В общем, модель обещает составить достойную конкуренцию западным образцам.

За сочлененные самосвалы пытался браться завод «Челябинские строительно-дорожные машины». Дело ограничилось опытными образцами, и в 2005 г. ЧСДМ забросил этот проект.

Hydrema 912C

Среди западных компаний в российских поставках лидирует Volvo CE, прародитель шарнирно-сочлененных самосвалов. В ее модельном ряду пять моделей в диапазоне грузоподъемности 24...39 т – А25Е (6х6), А25Е (4х4), А30Е, А35Е и А40Е и модификации A35E FS и A40E FS. Самосвалы оснащены 6-цилиндровыми рядными двигателями Volvo с электронным управлением впрыском, турбонагнетателем и промежуточным охладителем. Модели А25Е и А30Е комплектуют двигателем D9 объемом 9,4 л и мощностью 223 и 251 кВт, самосвалы А35Е и А40Е – 12- и 16-литровыми двигателями D12D и D16D мощностью 309 и 346 кВт. Двигатель агрегатирован с планетарной автоматической КП Volvo PowerTronic, у «младших» моделей с шестью диапазонами вперед и двумя назад, у «старших» – с девятью диапазонами вперед и тремя назад. Крутящий момент от АКП карданными передачами передается на раздаточную коробку, а от нее на мосты. Средний мост проходной, передний мост отключаемый. Конструкция раздаточной коробки обеспечивает высокий дорожный просвет. Volvo разрабатывает для самосвалов специальные мосты с полностью разгруженными полуосями, планетарными бортовыми редукторами и кулачковыми муфтами для полной блокировки дифференциала.

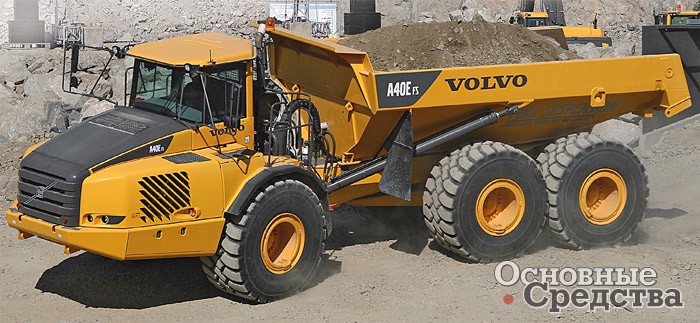

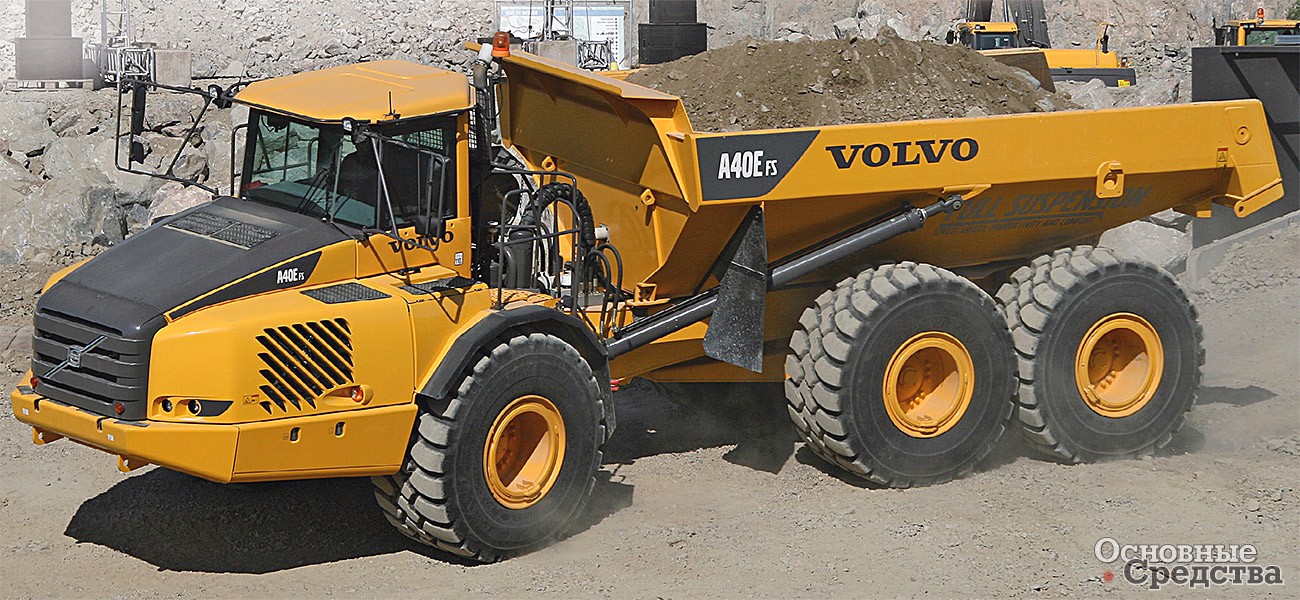

Volvo A40E FS

Для кузовов Volvo предлагает несколько вариантов дополнительного оборудования – задние борта различного исполнения, надстройку для перевозки легких материалов, систему обогрева отработавшими газами, передний противопросыпной щиток. Шарнирно-сочлененное шасси также служит базой для цистерн, трубо- и лесовозов, «мультилифтов» и других надстроек.

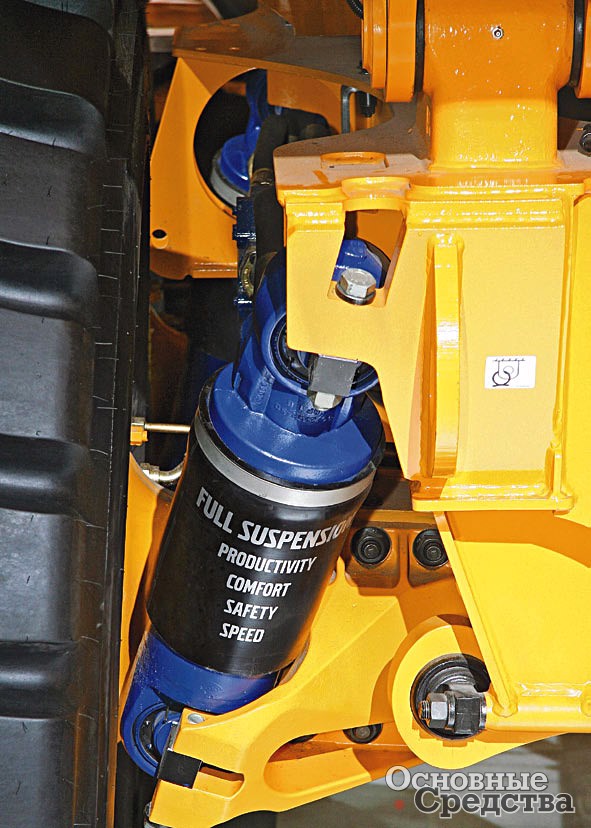

Гидроцилиндр подвески Full Suspension

Самосвал А25Е (4х4) г/п 24 т отличается маневренностью за счет короткой колесной базы и удобен при строительстве тоннелей, горных серпантинов и т. п. С помощью уникального поворотного устройства (устанавливают по заказу), включающего два подъемных колеса малого размера перед задним мостом, самосвал развернется в тоннеле шириной 9,5 м. Поворот, а точнее занос задней рамы выполняется усилием привода рулевого управления. Маневр выполняют на порожнем самосвале.

Модификации A35E FS и A40E FS, представленные на выставке BAUMA 2007, отличает подвеска FS (Full Suspension) с гидроцилиндрами на каждом колесе. Для подвески характерен мягкий ход как груженого, так и порожнего самосвала.

Самосвалы Volvo больше распространены в странах с умеренным климатом. Северные спецификации пока в стадии разработки.

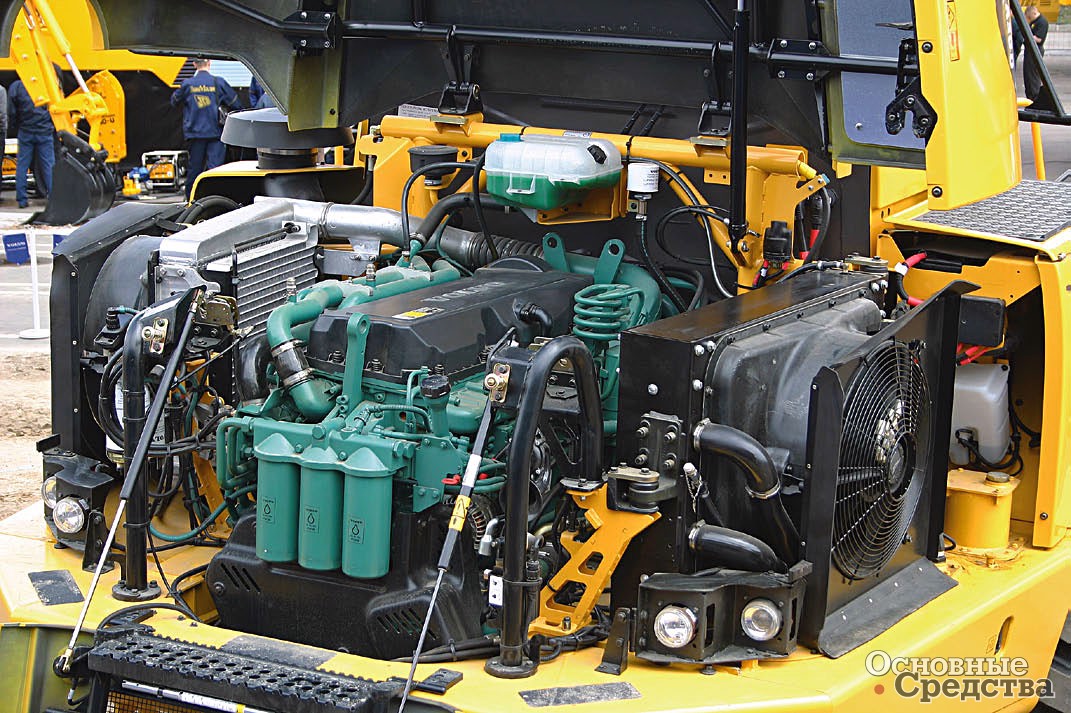

Удобный доступ к двигателю самосвала Volvo

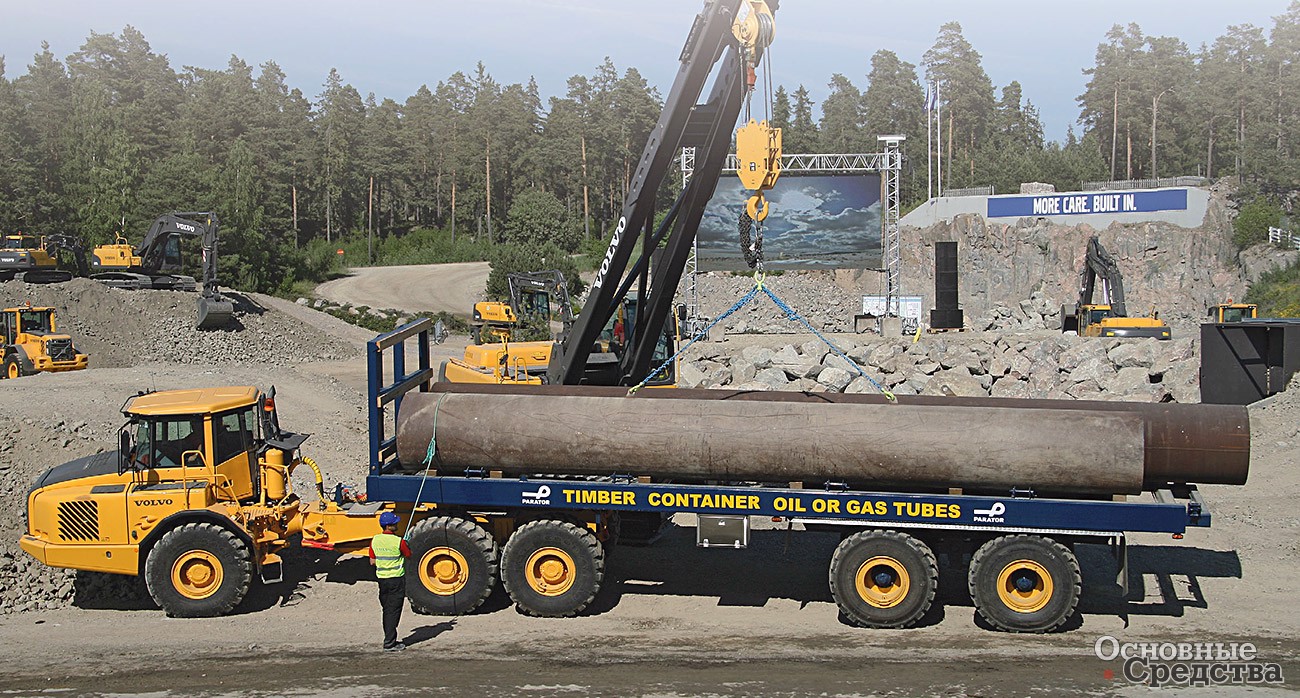

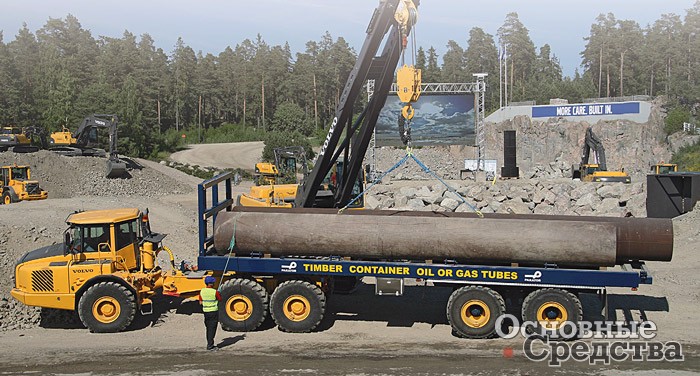

Трубовоз на базе сочлененного самосвала Volvo

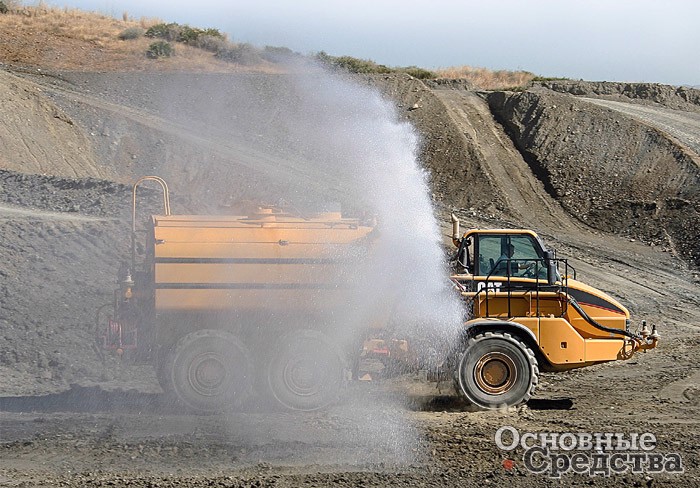

Поливочная машина на базе самосвала Caterpillar

Технику Caterpillar выбирают для суровых климатических условий. Корпорация предлагает четыре базовые модели в диапазоне грузоподъемности от 23,6 до 38 т с колесной формулой 6х6 – 725, 730, 735 и 740 и две модификации с принудительной разгрузкой 730 Ejector и 740 Ejector. Caterpillar устанавливает 6-цилиндровые рядные двигатели с технологией ACERT – С11 объемом 11,2 л и мощностью 225 и 237 кВт на модели 725 и 730, а также С15 объемом 15,2 л и мощностью 287 и 325 кВт на модели 735 и 740. Для самосвалов специально разработаны автоматические 6- и 7-диапазонные КП и мосты. Предусмотрены блокировки межколесных и межосевых дифференциалов.

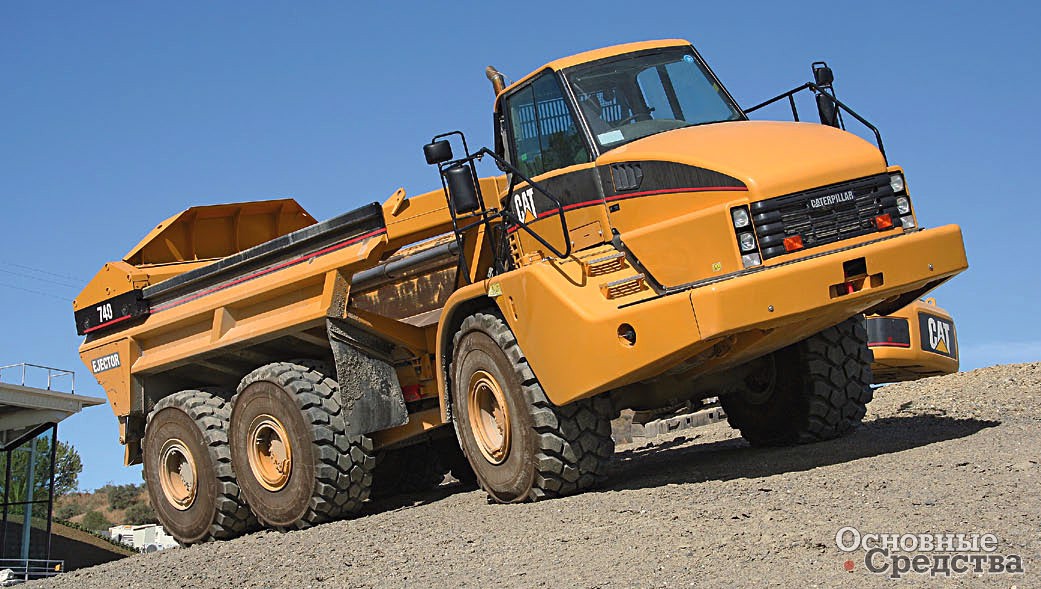

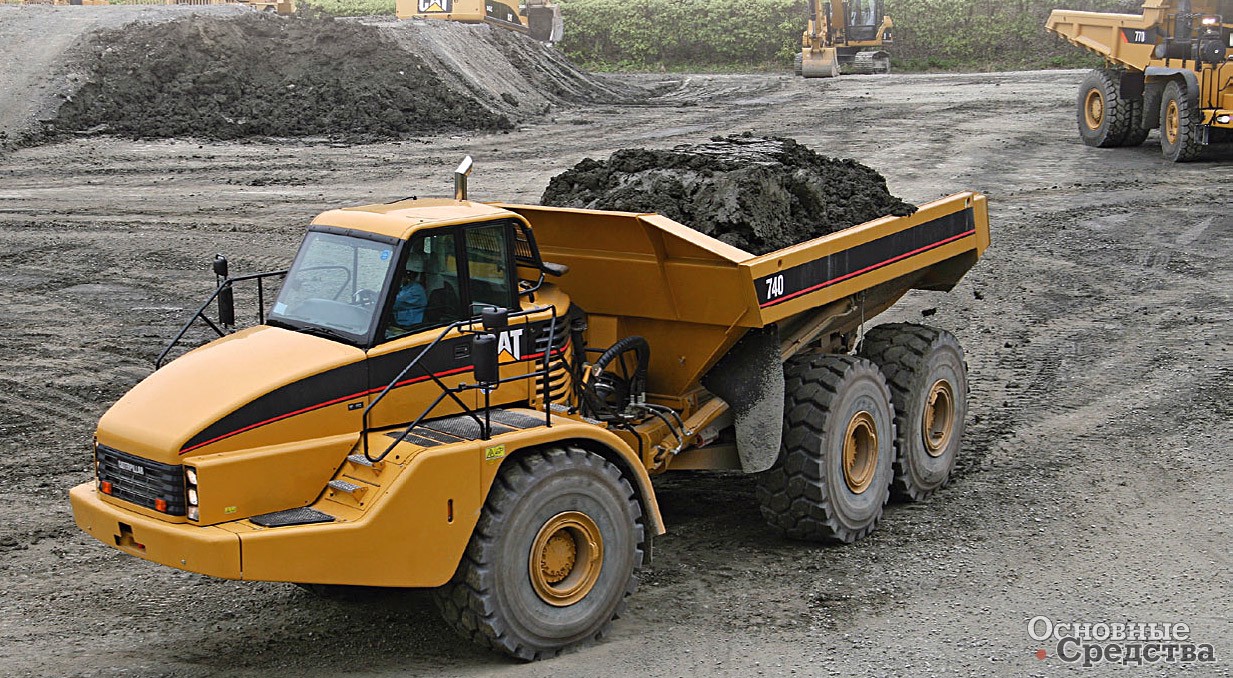

Caterpillar 740
Caterpillar 740 Ejector

Самосвалы с принудительной выгрузкой отличаются кузовом, зафиксированным на раме. Кузов разгружается выталкивающей плитой с помощью гидроцилиндра. Плита движется на роликах по направляющим на днище кузова и кромках борта. Эта система позволяет равномерно разгружать самосвал в движении, а также на косогорах, в тоннелях и под линиями электропередачи.

Итальянский производитель дорожных, карьерных и шарнирно-сочлененных самосвалов Astra с 1986 г. принадлежит IVECO, которая вместе с Case-New Holland входит в состав FIAT Group. Несколько лет назад шарнирно-сочлененные самосвалы Astra продавали под несколькими брендами – New Holland, O&K, Case и собственно Astra. После реформы 2005 г. CNH оставила две последние марки.

Линейку сочлененных самосвалов Astra составляют четыре модели с колесной формулой 6х6 – ADT 25С, ADT 30С, ADT 35С и ADT 40С г/п 23,2; 28,16; 31,5 и 37 т. Две «младшие» модели комплектуют 6-цилиндровыми рядными двигателями IVECO Cursor 10 рабочим объемом 10,3 л и полной мощностью 235 и 260 кВт, автоматическими 6-диапазонными КП ZF, мостами Kessler. В комплектацию «старших» моделей входят 6-цилиндровые рядные двигатели Cursor 13 объемом 12,8 л и полной мощностью 302 и 335 кВт, 6-диапазонные автоматические КП ZF ErgoPower и мосты ZF. У первых трех моделей сухие дисковые тормоза, у ADT 40С – дисковые маслопогружные. В отличие от конкурентов кузов самосвала Astra поднимают два многосекционных гидроцилиндра, помещенных для лучшей защиты внутрь рамы.

Astra ADT 30C

Южноафриканская компания Bell известна как поставщик сочлененных самосвалов во всем мире. Завод компании в г. Айзенах (Тюрингия, Германия) выпускает самосвалы для европейских рынков. Линейка состоит из шести моделей с колесной формулой 6х6 с постоянным приводом – B20D, B25D, B30D, B35D, B40D и B50D г/п 18; 23,2; 27,3; 32,5; 37 и 45,4 т. Немецкий завод полного цикла использует европейские комплектующие, за исключением мостов. Мосты собственной разработки и производства Bell поставляет из Южной Африки. Модели B20D, производство которой завод начал в конце 2007 г., и B25D и B30D укомплектованы 6-цилиндровым рядным двигателем Mercedes-Benz OM906 объемом 6,37 л и полезной мощностью 165, 198 и 232 кВт и 6-диапазонной автоматической КП ZF со встроенным ретардером. В комплектацию самосвалов B35D и B40D входят V-образный 6-цилиндровый дизель ОМ501 объемом 12 л и мощностью 283 и 308 кВт и 6-диапазонная АКП Allison. «Старшая» модель B50D оснащена 8-цилиндровым V-образным двигателем ОМ502 объемом 16 л и мощностью 382 кВт и также АКП Allison. Bell – сторонник жесткой зависимой подвески. Подвеска переднего моста включает А-образный рычаг, поперечную тягу и азотно-масляные аккумуляторы. Задние мосты опираются на продольные балансирные балки через демпфирующие элементы и соединяются с рамой четырьмя парами реактивных тяг и поперечными тягами.

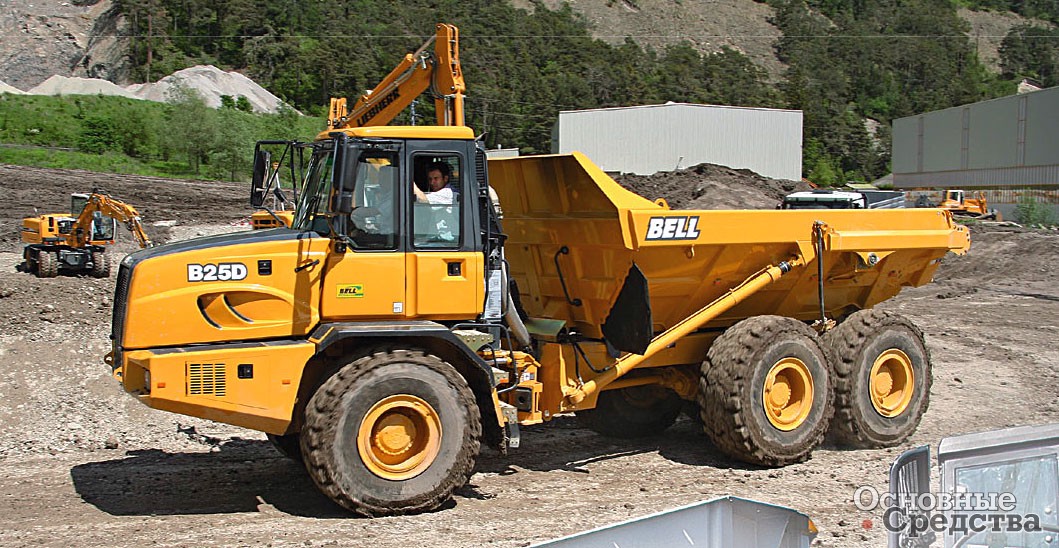

Bell B25D

Норвежский производитель самосвалов Moxy поставляет пять моделей самосвалов с колесной формулой 6х6 с постоянным приводом – МТ26, МТ31, МТ36, МТ41 и МТ51 г/п 24,1; 28; 32,7; 37,2 и 46,27 т. Их комплектуют 5-цилиндровыми дизелями Scania DC9 объемом 9 л и мощностью 220 и 247 кВт для моделей МТ26 и МТ31, 6-цилиндровыми дизелями Scania DC12 объемом 11,7 л и мощностью 285 и 322 кВт для самосвалов МТ36 и МТ41 и двигателем Cummins QSX15 объемом 15 л и мощностью 374 кВт для «старшей» модели МТ51. В состав трансмиссии входят 6-диапазонные автоматические КП ZF и Allison, раздаточная коробка с блокируемым дифференциалом, мосты с дифференциалами повышенного трения. Передние мосты с независимой подвеской.

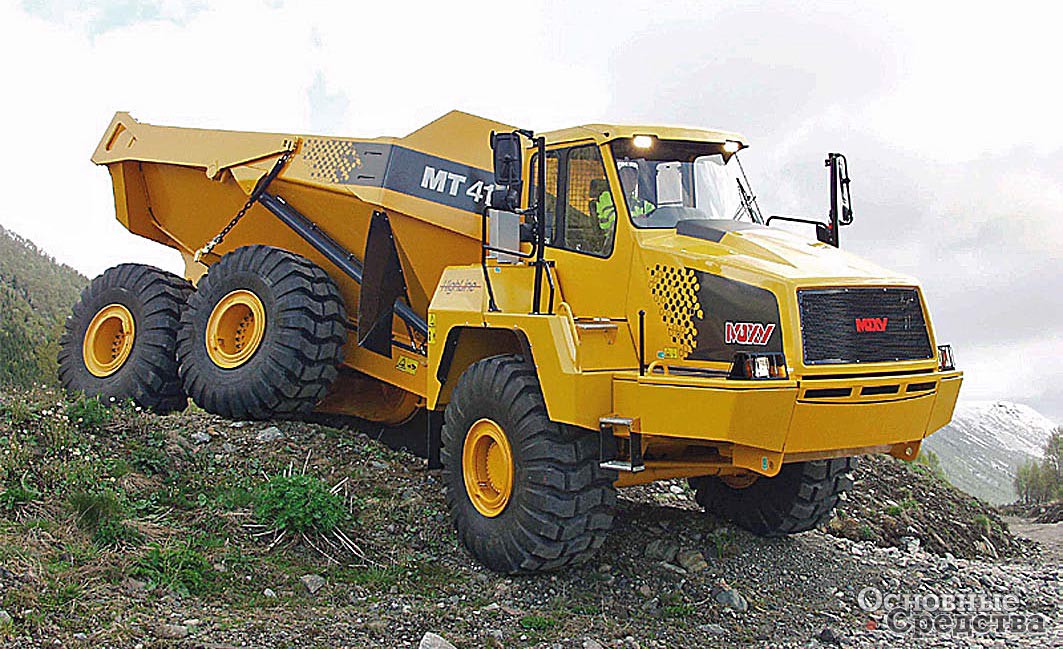

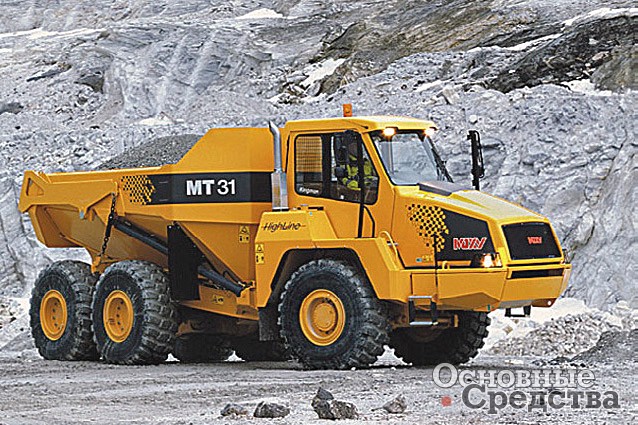

Moxy MT41 Moxy MT31

В августе 2008 г. корейский конгломерат Doosan купил компанию Moxy за 55 млн. евро. Doosan обещал увеличить продажи Moxy в пять раз к 2012 г., доведя их до 250 млн. евро, а также модернизировать модельный ряд в сторону увеличения грузоподъемности.

Американский Terex предлагает пять моделей сочлененных самосвалов – ТА25, ТА27, ТА30, ТА35 и ТА40 г/п 23, 25, 28, 34 и 38 т. «Младшие» модели ТА25, ТА27 и ТА30 оснащают двигателями Cummins QSM11 объемом 10,8 л и мощностью 221, 238 и 248 кВт, автоматическими КП ZF с ручным режимом, мостами с постоянным полным приводом и ручной блокировкой межосевых и межколесных дифференциалов. Гидротрансформатор, автоматическая КП и раздаточная коробка объединены в единый блок. К особенностям «младших» моделей можно отнести заказные разрезные мосты с независимой подвеской. В комплектацию «старших» моделей ТА35 и ТА40 входят 6-цилиндровые рядные двигатели Detroit Diesel Series 60 объемом 14 л и мощностью 289 и 326 кВт, шестидиапазонная автоматическая КП Allison HD456 со встроенным ретардером, отдельная двухступенчатая раздаточная коробка с блокируемым дифференциалом, мосты с дифференциалами повышенного трения.

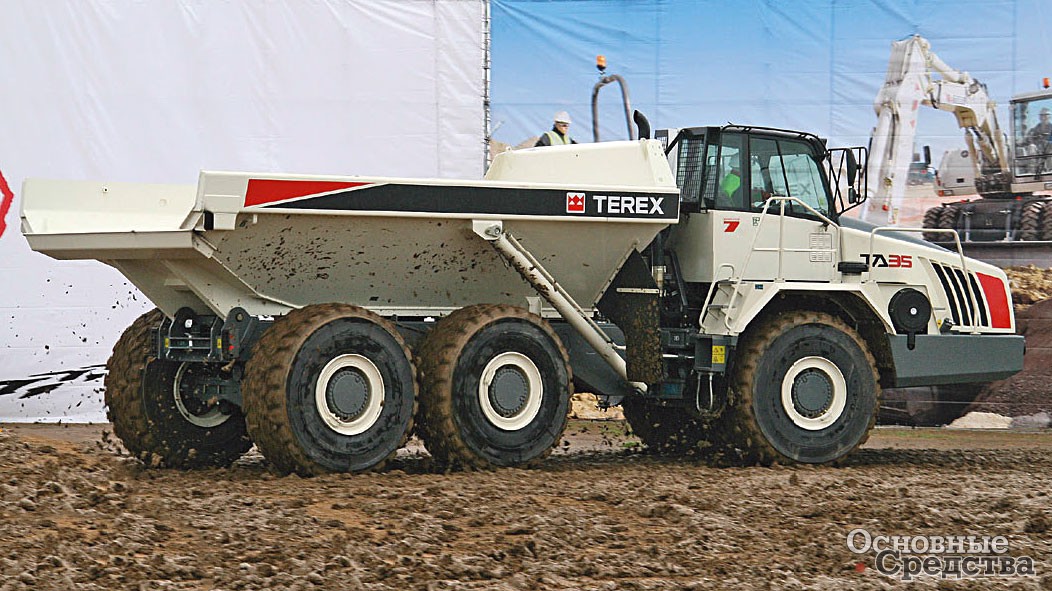

Terex TA30 Terex TA35

Корпорация Komatsu, бульдозеры, экскаваторы, карьерные самосвалы которой получили признание среди нефтяников, газовиков и строителей Сибири и Севера, сравнительно недавно приступила к формированию северных спецификаций для сочлененных самосвалов. В этом направлении есть успешные наработки. Система подогрева кузова признана самой эффективной, ее копируют другие фирмы.

В модельном ряду самосвалов Komatsu три модели НМ300-1, НМ350-1 и НМ400-1 г/п 27,3; 32,3 и 36,5 т с колесной формулой 6х6 и постоянным приводом. Самосвалы оснащены 6-цилиндровыми рядными дизелями Komatsu с турбонаддувом и промежуточным охлаждением наддувочного воздуха. На НМ350-1 и НМ400-1 устанавливают двигатель SAA6D140E-3 мощностью 298 и 331 кВт, на самосвал НМ300-1 – SAA6D125E-3 мощностью 250 кВт. Трансмиссия включает блокируемый гидротрансформатор и автоматическую КП с электронным управлением К ATOMiCS. Выполненный в едином блоке с КП межосевой дифференциал оснащен многодисковой маслоохлаждаемой блокировочной муфтой. Блокировки межосевого и межколесных дифференциалов могут включаться и выключаться на ходу. Komatsu применяет гидропневматическую подвеску. На переднем мосту использована подвеска типа De Dion, обеспечивающая более плавное преодоление препятствий и комфортное вождение. На задней колесной тележке применена комбинированная подвеска – у заднего моста гидропневматическая подвеска и резиновые упругие элементы на среднем проходном мосту.

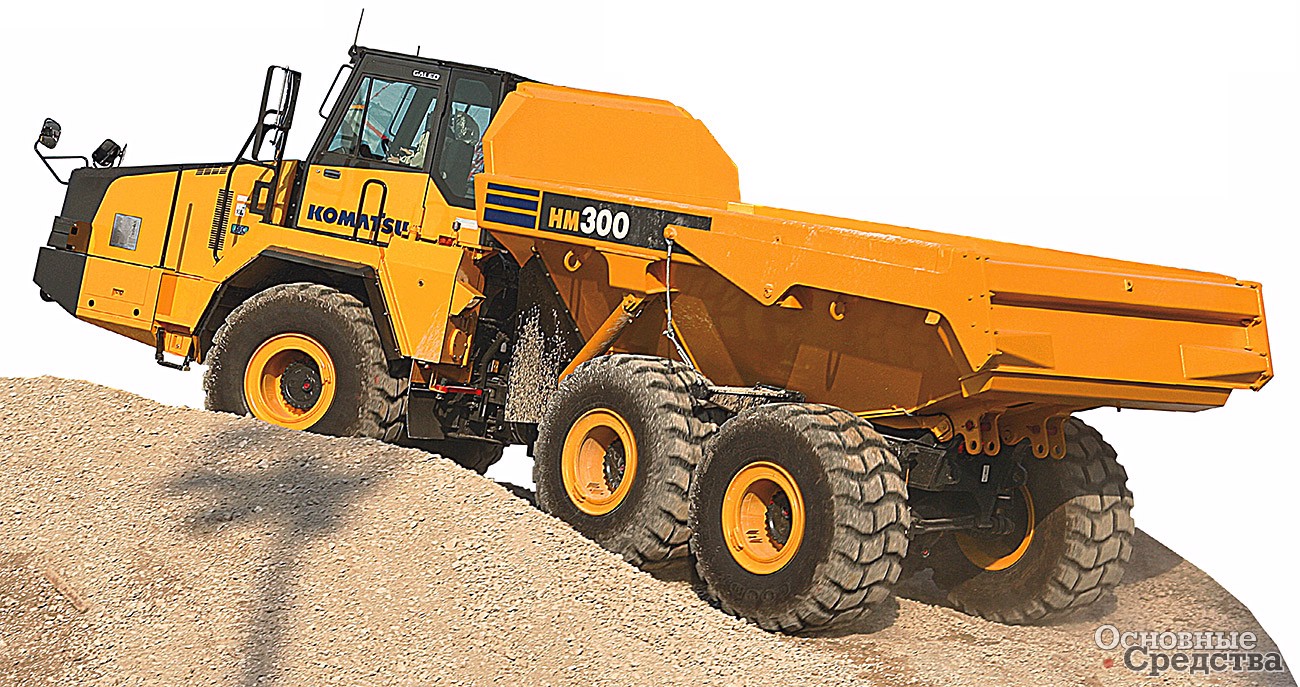

Komatsu HM300-1


Эволюционируя, шарнирно-сочлененные самосвалы приобрели общие черты – колесную формулу 6х6, постоянный полный привод, 6-цилиндровый рядный двигатель, автоматическую КП, блокируемые дифференциалы, конструкцию кузова и др. И внешне самосвалы разных марок очень похожи. Практическая разница кроется в технических нюансах, но в большей степени в адаптации к конкретным климатическим условиям, а также в возможностях и условиях сервиса.

ТЕХНИКА (обзоры) СТРОИТЕЛЬСТВО КАРЬЕРЫ/ГОРНЫЕ РАЗРАБОТКИ Самосвал
Леонид Малютин Основные Средства 01'2009 6 мая 2016
