Самая популярная землеройная машина
Обзор экскаваторов-погрузчиков

Экскаватор-погрузчик стал, пожалуй, самой популярной землеройной машиной. Чаще всего встречаются отечественные машины на базе универсальных тракторов. В последние годы тракторостроители (о Минском заводе можно сказать с уверенностью) начали выпуск модификаций с адаптированной кабиной с плоским полом и поворотным креслом.

Импортные экскаваторы-погрузчики перестали быть редкостью, сегмент импортных машин растет очень быстро, а рынок имеет ту особенность, что выбирают либо наиболее доступную по цене российскую или белорусскую машину, либо функционально насыщенную, комфортабельную и эстетичную иномарку с полным приводом, двумя-тремя режимами рулевого управления, двухчелюстным погрузочным ковшом, телескопической рукоятью. Не исключены дополнительные удобства оператора, термин «машинист» или «механизатор» с иномаркой как-то не вяжется. Если уж тратить деньги, то иметь с них по максимуму. Но и практические соображения не отбрасываются. Органы управления рабочим оборудованием выбирают, как правило, рычажные с механической связью, а гидронасосы – шестеренные: с ними проще, быстрей и дешевле в ремонте.

JCB Midi CX

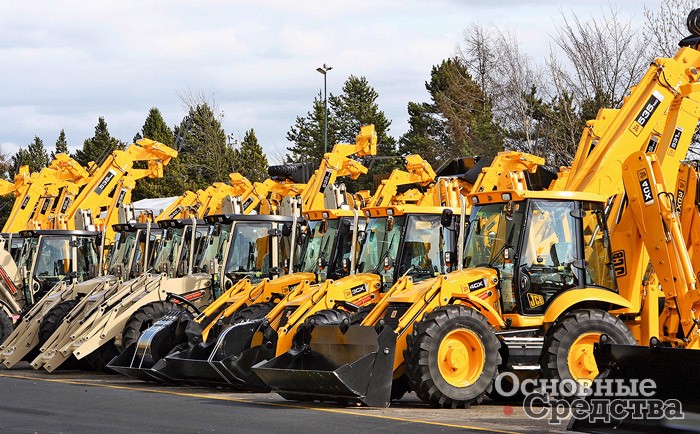

Среди поставщиков импортной техники определились лидеры. Это британская частная компания JCB, долгое время ассоциировавшаяся исключительно с экскаваторами-погрузчиками, быстро набирающая обороты New Holland, Caterpillar, которая все никак не может вырваться вперед, Komatsu и Volvo, сосредоточенные первая на бульдозерах, а вторая на сочлененных самосвалах. Кроме них в России представлены Terex, Case, Hydromec, Dressta, но их продажи влияния на рынок не оказывают.

JCB, начиная с 2004 г., радикально обновляет и расширяет свою самую популярную линейку продукции. К основным моделям 1СХ, 2СХ, 3СХ и 4СХ в 2004 г. добавили Mini CX. В 2005 г. выведено на рынок новое поколение 3СХ и 4СХ с двигателем собственного производства JCB 444. За месяц до BAUMA 2007 на «домашнем» мероприятии PRE-BAUMA предъявили концептуально новый экскаватор-погрузчик Midi CX.

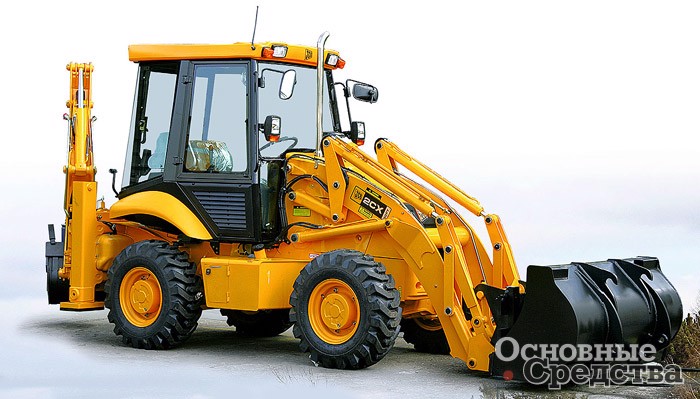

JCB 2CX

Сегодня модельный ряд насчитывает шесть базовых моделей, число модификаций переваливает за два десятка. Так, самую ходовую модель 3СХ поставляют в шести модификациях, различающихся мощностью двигателя, рабочим оборудованием (одно- или двухчелюстной погрузочный ковш, с телескопической рукоятью экскаватора или без нее), размером колес на передней оси и рулевым управлением. С одинаковыми колесами на обеих осях и трехрежимным рулевым управлением поставляют модификации 3CX Super. Модификации семейства 2СХ, очень популярного на родине, разнообразнее. Есть варианты, где вместо экскаваторного оборудования установлен компрессор или трехточечный механизм навески и ВОМ.

Главная особенность экскаваторов-погрузчиков 3СХ и 4СХ нового поколения, поставки которых в Россию начались в том же 2005 г., – это, конечно, двигатель JCB 444 (4 цилиндра, объем 4,4 л), получивший звучную марку Dieselmax. Основу текущей линейки составляют двигатели с топливной системой Bosch Common Rail. До конца 2007 г. продолжался выпуск последней модели с механическим впрыском, которая также соответствует требованиям Stage 3A/ Tier 3.

Кабина JCB 3CX

Двигатели Dieselmax развивают максимальный крутящий момент при 1300 мин-1, а частота вращения ограничена 2200 мин-1. Большой крутящий момент на малой скорости был одним из ключевых критериев и причин, подвигнувших JCB на значительные инвестиции в разработку и производство. Крутящий момент дает машине мощность, необходимую для выполнения тяжелых операций на малых оборотах, позволяет быстро реагировать на изменение нагрузки, сокращает рабочий цикл и снижает шумность. Двигатель массивный и жесткий. Литой чугунный блок цилиндров с расточенными в нем цилиндрами сопряжен снизу с монолитной чугунной опорой коленчатого вала. Головка блока также монолитная и выполнена из чугуна. Двигатель агрегатирован с новым гидротрансформатором с автоблокировкой, рассчитанным на больший крутящий момент. В гидросистеме подняли давление на 10%, что не только увеличило грузоподъемность и усилие отрыва, но и позволило уменьшить габариты и массу узлов гидросистемы.

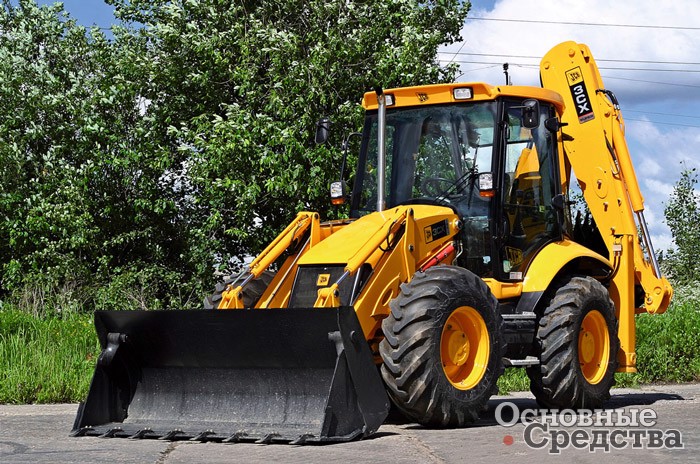

JCB 3CX Super

Внешний вид также претерпел изменения, и не только декоративные. Составной капот заменен цельным, поднимающимся к кабине. В кабине, внешне такой же, как у модельного ряда 2002 г., сделаны некоторые внутренние усовершенствования. Так, рулевая колонка стала уже и совпадает по ширине с капотом. Передние колеса и стрела хорошо видны. Внутренности кабины, как всегда у JCB, отличаются броским дизайном, выполненным в серо-черных тонах со вставками под алюминий. На выбор два варианта систем управления рабочим оборудованием – рычажная и многофункциональными джойстиками. Джойстики вмонтированы в подлокотники и поворачиваются вместе с креслом – можно работать, повернув кресло боком.

Семейство 2СХ, включающее шесть основных модификаций, отличается от «старших» моделей габаритными размерами, грузоподъемностью и кабиной образца 1997 г. Машины 2СХ компактны и маневренны – все колеса управляемые. Все модификации 2СХ поставляют с колесами одинакового размера на обеих осях. Самая маленькая модель 1CX имеет общие черты с погрузчиком с бортовым поворотом Robot – бортовой поворот и гидрообъемная трансмиссия, но у 1СХ двигатель спереди, рабочее место приподнято и достаточно просторно для установки поворотного кресла. Концепция бортового поворота дает значительные преимущества в маневренности – разворот на месте. У JCB имеется навесное экскаваторное оборудование для погрузчиков Robot, но 1СХ сконструирован именно как полноценный экскаватор-погрузчик. Модель 1СХ поставляют как с открытой кабиной, так и с остекленной.

JCB 1CX

Новинка 2007 г. – экскаватор-погрузчик Midi CX, по замыслу разработчиков занявший технологическую нишу между 1CX и 2CX. Точно такая же внешне, как 2СХ и 3СХ, новинка заключает в себе множество оригинальных технических решений. Прежде всего это быстросъемная экскаваторная навеска. Стрела, рама с опорами и рычагами управления выполнена в виде единого узла, который оператор может за несколько минут в одиночку снять и установить другое оборудование, в том числе сельскохозяйственное – машина оснащена задним валом отбора мощности и гидравлическими разъемами, по заказу установят ходоуменьшитель.

Основной погрузочный ковш также выполнен съемным. Midi CX совместим с широким спектром навесок, выпускаемых для 2СХ, мини-экскаватора модели 803 и погрузчиков Robot. Гидростатическая трансмиссия с полным приводом обеспечивает бесступенчатый набор скорости до 26 км/ч. Она же позволила реализовать плотную компоновку компактной машины. Midi CX оснащен 4-цилиндровым дизелем мощностью 38 кВт. Новый экскаватор-погрузчик будут выпускать в двух исполнениях – с ROPS/ FOPS навесом и остекленной кабиной. Для первого варианта предусмотрена экскаваторная навеска с рычажным управлением, для второго – с джойстиковым.

Первый экскаватор-погрузчик Mini CX публика увидела на BAUMA 2004. На BAUMA 2007 без лишней помпы представили Mini CX 4x4 Series II. В движение Mini приводит 3-цилиндровый дизель, трансмиссия гидрообъемная, у модели 2004 г. привод на задние колеса, модель 2007 г. полноприводная, управляемые колеса передние. На Mini установлена рукоять экскаватора JCB 8015, поэтому ему доступен весь спектр оборудования для мини-экскаваторов. Mini CX – это фактически игрушка и интереса для российского рынка пока не представляет.

Что JCB готовит? Два года на «домашних» выставках показывают концептуальную модель экскаватора-«телескопа» 4СХ ТМ, и не факт, что в 2008 г. концепт воплотится в серийную модель. Машина несет спереди двухсекционную телескопическую стрелу, которая расположена по оси машины поверх капота. Чтобы скомпоновать машину в таком ключе, двигатель сместили вниз, увеличили колесную базу и применили удлиненный оголовок стрелы. Грузоподъемность погрузчика – 2,5 т, высота подъема – 5,2 м. Сзади машины – «обычное» экскаваторное оборудование.

Перетряска продуктовой корзины, устроенная корпорацией CNH (Case-New Holland), дает результаты. Усилия не размываются по четырем частично конкурирующим друг с другом маркам, а сосредоточены на одной – New Holland. Как и в случае с мини-погрузчиками, где New Holland вырвалась на вторую после Bobcat позицию среди импортеров и возглавляет группу догоняющих, в сегменте импортных экскаваторов-погрузчиков она захватила второе место после JCB.

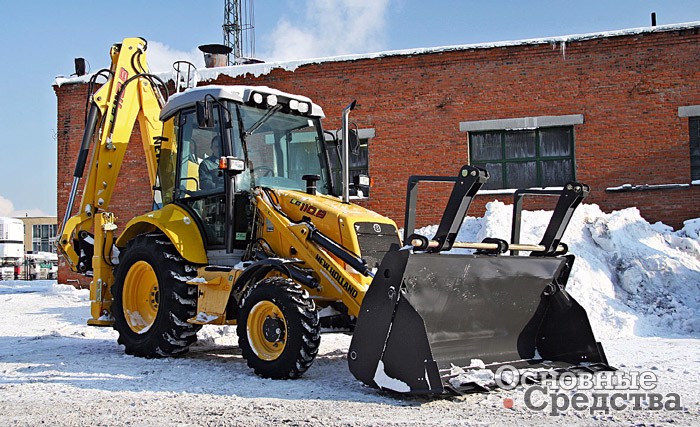

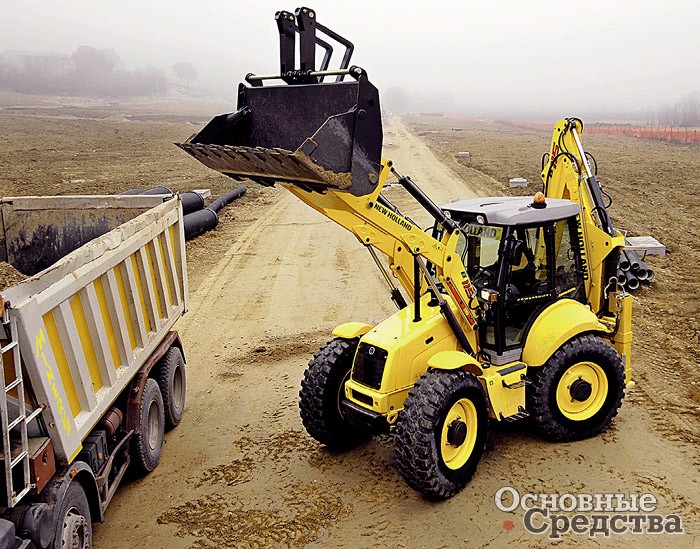

New Holland LB110.B

Следует напомнить, что хотя New Holland – американская марка, но корпорация CNH принадлежит итальянскому спруту FIAT Group, экскаваторы-погрузчики выпускает завод в итальянском городке Имола, разработка также итальянская, тем более что сегодняшняя линейка напрямую происходит от линейки Fiat-Kobelco. То есть у американцев взяли только вывеску с целью поддержания продаж итальянской техники в Северной Америке.

Кабина New Holland B115

Текущая линейка экскаваторов-погрузчиков New Holland LB90.B, LB95.B, LB110.B и LB115. B – это фактически перекрашенные Fiat-Kobelco. Первые три модели выполнены на одной платформе и отличаются мощностью двигателя 71 и 82 кВт, размерами и характеристиками экскаваторного оборудования. Габариты и возможности «старшей» модели LB115.B внушительней. У нее на обеих осях колеса одинакового размера и трехрежимное рулевое управление.

Экскаватор-погрузчик New Holland можно узнать издалека по характерной форме стрелы экскаватора и прямой стреле погрузчика. Шестигранная, остекленная по периметру плоскими тонированными стеклами кабина смотрится современно и стильно, и в целом облик экскаватора-погрузчика гармоничен и радует глаз. Однако составной капот явно устарел. Интерьер кабины неброский, но от этого функциональность только выигрывает – ничто не отвлекает, глаз не цепляется за яркие пустячки. Кабина отделана серым твердым пластиком, качество изготовления и сборки деталей отделки на высоком уровне. Управление рабочим оборудованием рычажное. Джойстиками управления экскаватором с сервоприводом оснащают по заказу. Джойстики установлены на высоких колонках и не связаны с креслом.

В базовой комплектации три «младшие» модели оснащают синхронизированной механической коробкой передач (КП) powershuttle 4x4 (четыре передачи вперед и четыре назад). Функцию сцепления выполняет кнопка на рычаге переключения передач. Для «старшей» LB115. B – стандартная полуавтоматическая КП powershift 4x2 (четыре передачи вперед и две назад) с подрулевым переключателем. Эту же КП предлагают как опцию для «младших» моделей.

New Holland B115

На BAUMA 2007 New Holland представила модернизированные модели В110 и В115, выполненные на тех же платформах. Их основные отличия – двигатель CNH 445TA/EGH Stage 3A/ Tier 3 мощностью 82 кВт при 2200 мин-1 с аккумуляторной системой впрыска, турбонаддувом и промежуточным охлаждением наддувочного воздуха. Несколько переработана форма переднего противовеса с целью улучшить доступ воздуха в моторный отсек. Составная конструкция капота сохранилась. Вывеска New Holland на ветровом стекле призвана, вероятно, улучшить обзор. Дизайн инструментальных панелей освежили, он стал более броским. Так как двигателем Common Rail управляет электроника, логична замена рычага регулировки частоты вращения поворотным регулятором.

Экскаватор-погрузчик Caterpillar легко узнать с тыла по характерно изогнутой стреле экскаватора. До 2006 г. линейку экскаваторов-погрузчиков Caterpillar нельзя было назвать полной – не было мощных моделей с колесами одинакового размера на обеих осях. Серия D была выполнена на одной платформе, и модели отличались друг от друга комплектацией. Отзывы о ней были очень неплохие. В частности, говорили, что в морозную позапрошлую зиму экскаватор-погрузчик Cat в отличие от конкурентов заводился.

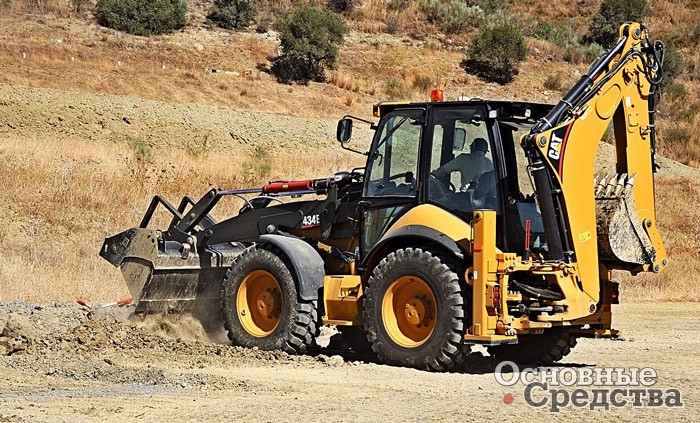

Caterpillar 434E

В январе 2006 г. Caterpillar вывела на рынок новую серию Е. В линейке стало шесть базовых моделей против четырех, добавлены «старшие» модели 434Е и 444Е, получившие задний мост с управляемыми колесами и колеса одинакового размера на обеих осях. «Младшие» модели 422Е, 428Е, 432Е и 442Е поставляют с колесами разного размера, в стандартной комплектации управляемые колеса передние. В наследство от серии D достался двигатель Caterpillar 3054С с турбонаддувом (для 422Е – атмосферный, турбонаддув – опция). По сравнению с серией D усовершенствовали гидропривод и геометрию рычажных механизмов погрузчика, за счет чего повысили вырывное усилие на 10%. Радикально изменена конструкция телескопической рукояти экскаватора, включенная в расширенную комплектацию. Если у машин серии D телескопируемая секция находилась внутри корпуса рукояти, то у серии Е наоборот – выдвигается внешний корпус.

Caterpillar 434E

Модели 422Е и 428Е в базовой комплектации оснащают механической КП powershuttle 4x4 и рычажными органами управления экскаватором, модели 432Е и 442Е – КП powershuttle и джойстиками, по заказу полуавтоматической КП auto-shift 5x3. Джойстики и КП auto-shift входят в базовую комплектацию «старших» моделей 434Е и 444Е. Джойстики установлены на колонках отдельно от кресла – решение, становящееся стандартным.

Если вспомнить, что у экскаваторов-погрузчиков серии D точки ежесменного обслуживания сосредоточены по левому борту и доступны через откидную половинку капота, а для более детального доступа в моторный отсек необходимо вооружиться гаечным ключом, то в серии Е эту ситуацию несколько улучшили. Крышка капота поднимается целиком от кабины. Дизайн кабины освежен как снаружи, так и изнутри. Изменилась геометрия кабины, плоские стекла заменили гнутыми, заднее стекло стало цельным. Несколько изменили дизайн рулевой колонки и инструментальной панели по правому борту.

Кабина Caterpillar 434E

Линейка экскаваторов-погрузчиков Komatsu включает пять моделей – три модели с передними управляемыми колесами WB91R-5, WB93R-5, WB97R-5 и две (WB93S-5 и WB97S-5) со всеми управляемыми колесами. Российское представительство старается акцентировать внимание покупателей на трех наиболее функционально насыщенных моделях – WB93R-5, WB93S-5 и WB97S-5. Они принадлежат к пятому поколению, выпуск которого начат в 2006 г. на заводе Komatsu Utility Europe в городке Эсте (Италия).

Характерная особенность этого поколения – двигатель Komatsu, на котором можно найти лейбл IVECO. Двигатели не везут из другого полушария, их собирают здесь же, в Италии. Еще одна интересная особенность, полезная для холодного климата, – предпусковой подогреватель, питающийся от внешнего источника 220 В.

Внешность пятого поколения сильно изменилась, приобрела современные обтекаемые формы, кабину оснастили большими гнутыми стеклами, не препятствующими обзору. Изменена и форма стрелы экскаватора: она стала изогнутой, а кронштейн крепления гидроцилиндров переместился в середину.

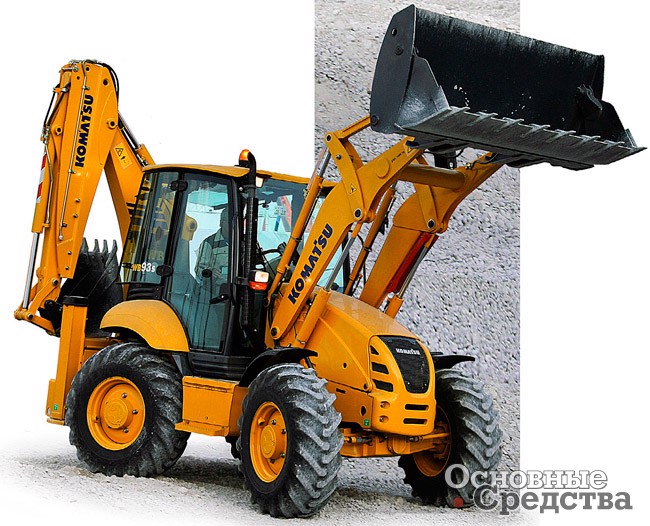

Komatsu WB93S-5

Три интересующие нас модели по характеристикам довольно близки. «Младшую» модель WB93R-5 комплектуют колесами разного размера на передней и задней осях, 4-ступенчатой механической КП powershuttle. У WB93S-5 все четыре колеса 24-дюймовые, установлена КП powershuttle, на WB97S-5 – 28-дюймовые колеса и полуавтоматическая КП powershift. Передний привод включается как вручную, так и автоматически. При наборе скорости привод отключается автоматически, при торможении вновь включается. На WB93S-5 и WB97S-5 трехрежимное рулевое управление всеми колесами, на «младшей» модели WB93R-5 – только передними. Для переключения рулевых режимов надо нажать одновременно две кнопки на панели управления – это защита от случайного переключения.

Комплектация кабин различается, главным образом, органами управления экскаватором. WB93R-5 и WB93S-5 оснащены рычажными механизмами, WB97S-5 – джойстиками. Джойстики установлены на колонках отдельно от кресла. Рычаг управления погрузчиком заменен многофункциональным, эстетически более выигрышным джойстиком. Изменились дизайн инструментальных панелей и расположение некоторых приборов и переключателей так, чтобы доступ к ним стал легче.

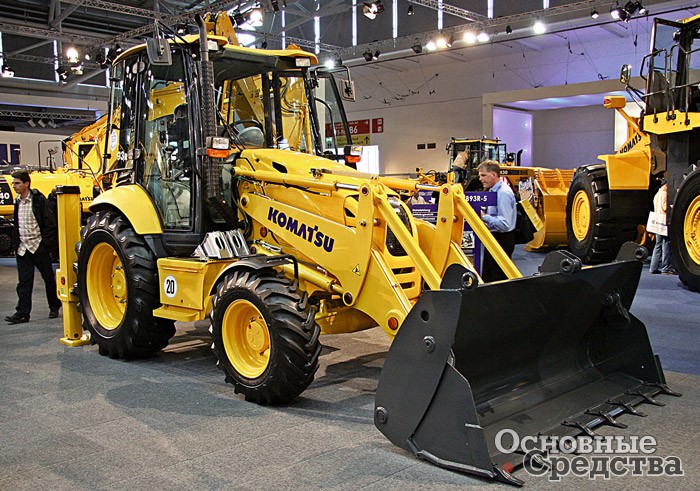

Komatsu WB93R-5
Кабина экскаватора-погрузчика Komatsu

Замыкает пятерку лидеров Volvo СЕ. Компания давно занималась строительством экскаваторов-погрузчиков на базе тракторов и фронтальных погрузчиков с сочлененной рамой, и с 1965 г. из ворот завода в Эскилстуне вышло не одно поколение таких машин. К третьему тысячелетию Volvo начала готовить новое поколение экскаваторов-погрузчиков, идя по пути, проторенному JCB и Fermec. То есть экскаватор-погрузчик должен иметь собственную, предназначенную исключительно для него базовую машину, а не пропашной трактор или переделанный фронтальный погрузчик. Разработка, начатая фактически с нуля, заняла около четырех лет, и весной 2002 г. компания представила первые модели современной линейки LB70 и LB71. Производство развернули на заводе Volvo во Вроцлаве, Польша. В 2004 г. линейку расширили моделями LB60 и LB61, а в 2007 г. появились модификации LB71 Plus и LB61 Plus. Модели LB60 и LB70 отличаются от остальных экскаваторным оборудованием с несмещаемой осью копания и откидными опорами.

Кабина Volvo BL71

Общий для всех моделей 4-цилиндровый 4-литровый дизель Volvo D4D агрегатирован с синхронизированной механической КП powershuttle 4x4. Мощность двигателя различается от модели к модели по нарастающей. Для LB61 Plus, LB71 и LB71 Plus предлагают расширенные комплектации с полуавтоматической КП powershift 4x4, джойстики управления экскаватором и двухчелюстной погрузочный ковш. Для машин, оснащенных механизмами быстрой смены экскаваторного и погрузочного оборудования, доступна навеска аналогичных по размерам экскаваторов и погрузчиков.

Внешний вид экскаватора-погрузчика выполнен в духе современных веяний, кабина просторная и удобная, но интерьер выглядит сегодня старомодно, особенно широкая передняя панель.

К сведению пользователей техники Volvo: масла под маркой Volvo производит ExxonMobil. Собственные масла Mobil имеют допуск Volvo.

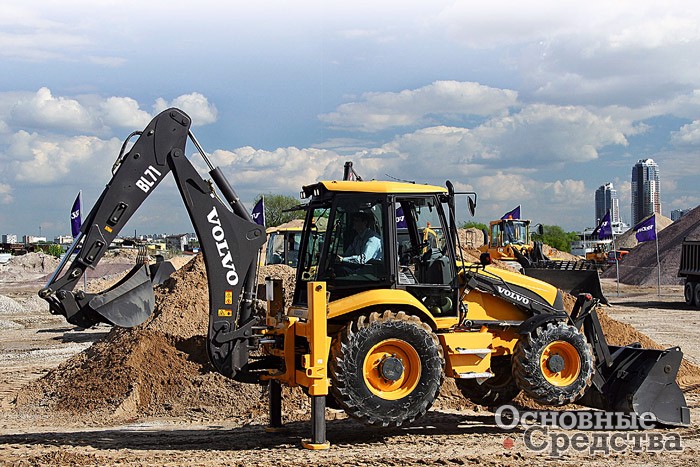

Volvo BL71
