Подземные труженики
Основы бестраншейных технологий

А. Рыбаков,
директор компании «МГС-Бестраншейные технологии»

На сегодняшний день в передовой зарубежной практике 95% объема работ по прокладке и реконструкции подземных инженерных коммуникаций проводят бестраншейными методами, это позволяет снизить затраты на проведение ремонта трубопроводов на 10...40% (в зависимости от их диаметра). Во многих крупных зарубежных городах прокладка инженерных коммуникаций открытым способом уже запрещена. Необходимо отметить, что в Европе растет число объектов, где находят применение методы бестраншейной технологии ремонта, реконструкции и прокладки коммуникаций, причем этот рост более стремительный, чем в США, так как крупнейшие европейские города были заложены в основном несколько веков назад.

В России из-за отсутствия соответствующего оборудования и материалов ремонт и прокладку коммуникаций в последние годы вели преимущественно открытым способом. Это резко увеличивало стоимость работ и сроки строительства объектов, а сам метод требовал разрушения дорожных покрытий и перекрытия движения автомобильного и железнодорожного транспорта. Получившая широкое распространение в последние десятилетия в зарубежной и отечественной практике технология бестраншейной прокладки методом горизонтально направленного бурения (ГНБ) и реконструкции водоотводящих труб позволяет успешно решать эти проблемы.

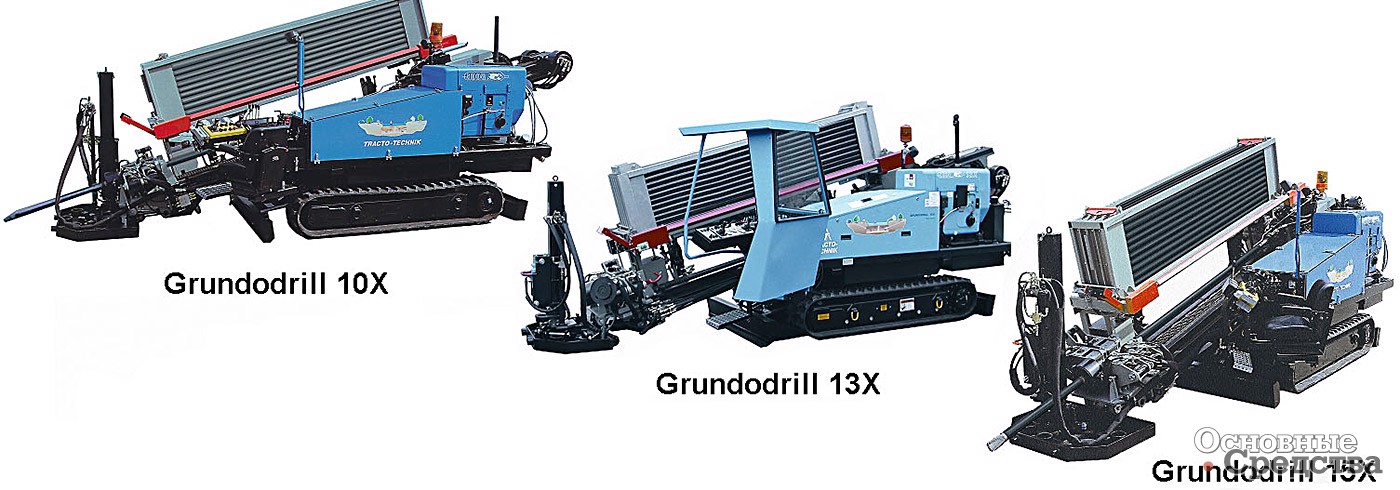

Модельный ряд Grundodrill: Grundodrill 10X, Grundodrill 13X, Grundodrill 15X

Развитие современного городского хозяйства невозможно без нормального функционирования основных систем жизнеобеспечения – инженерных коммуникаций различного назначения. Подземные трубопроводы снабжают жилые дома и предприятия горячей и холодной водой, электроэнергией, газом, обеспечивают отвод бытовых и промышленных стоков, поверхностных и фильтрационных вод.

В настоящее время в городах России находится в эксплуатации свыше 300 тыс. км систем водоснабжения и водоотведения, отслуживших нормативный срок, из них свыше 85,2 тыс. км находится в аварийном состоянии и требует немедленной замены.

При бестраншейном методе прокладки подземных инженерных коммуникаций окружающая среда не подвергается техногенному воздействию.

При открытой перекладке сетей трубопроводов основные затраты приходятся на земляные работы и транспортные перевозки, по большей части – грунта. При бестраншейной технологии объем земляных работ пренебрежимо мал. Бестраншейный метод позволяет избежать проблем и с экологией: окружающая среда не подвергается техногенному воздействию – не уничтожаются зеленые насаждения и травяной покров, как в случае применения открытого способа.

Бестраншейные технологии позволяют:

  • резко увеличить темпы работ по новому строительству и ремонту изношенных коммуникаций, более эффективно использовать финансовые и материальные ресурсы;
  • соблюдать экологические нормы, практически исключить ведение земляных работ, ликвидировать угрозу повышения уровня грунтовых вод и загрязнения грунтовых массивов бытовыми и производственными стоками;
  • обеспечивать бесперебойное движение транспорта в районе проведения работ.

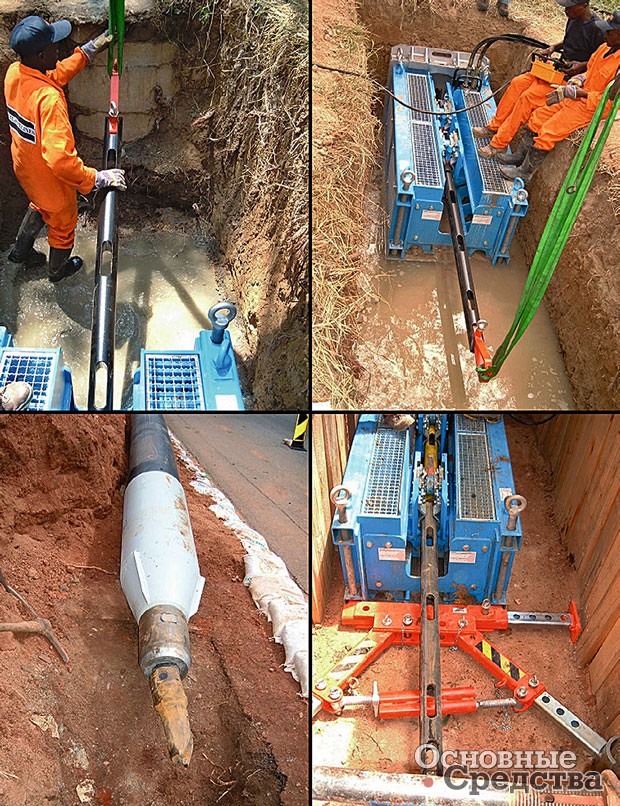

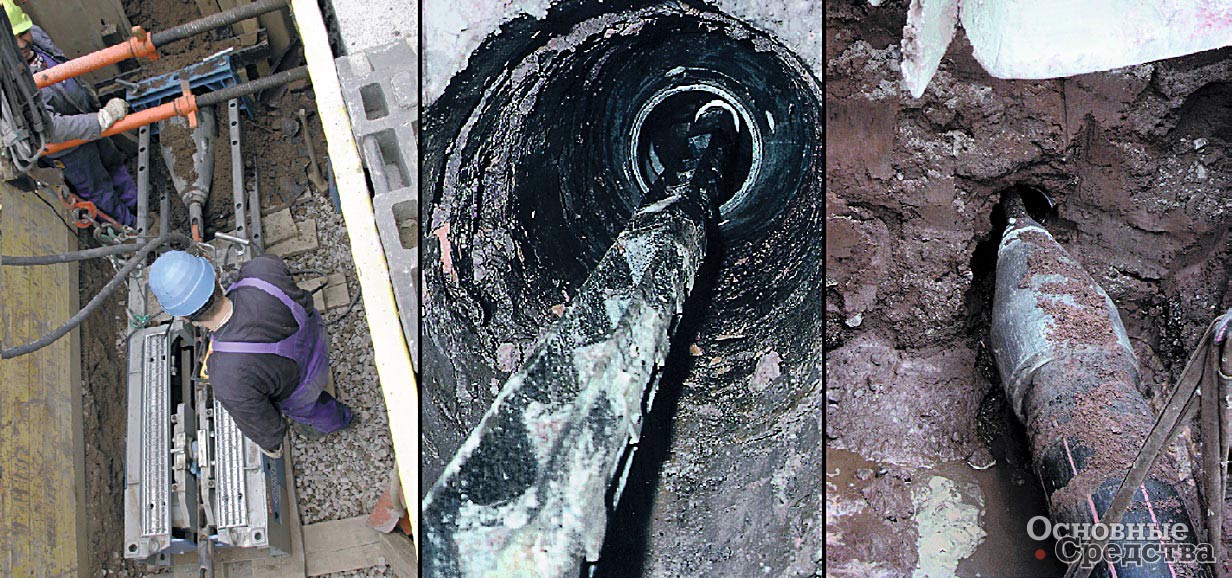

Grundoburst в работе

Бестраншейные технологии отличаются практически стационарным режимом работы, высоким уровнем механизации и, в отличие от открытого способа, меньшим объемом ручных работ. Воздействие на дорожное покрытие и поверхность грунта либо полностью отсутствует (при работе по методу «из колодца в колодец»), либо имеет место только на начальном и конечном этапах работ. Бестраншейная технология позволяет обойтись без транспортных перевозок, упрощается пересечение уже существующих коммуникаций, есть возможность отказаться от водоотливных мероприятий. Техника безопасности при бестраншейной замене трубопроводов значительно проще по сравнению с открытыми земляными работами: работникам достаточно навыков по обращению с комплектом оборудования для бестраншейной замены.

Техника горизонтально направленного бурения возникла в США и в последнее время получила распространение по всему миру.

В отличие от существующих в нефтегазовом секторе понятий «направленное в глубину» и «горизонтальное бурение», термином «горизонтально направленное бурение» (ГНБ, международное сокращение – HDD) называется прокладка трубопроводов, кабелей, фильтрационных колодцев, удлиненных конструкций и крепежных систем близко к поверхности с помощью мобильных буровых установок с соответствующим буровым лафетом, системами локации, промывочной техникой и возможностью расширять буровые скважины, причем этот способ предпочтителен, если необходим обратный ход.

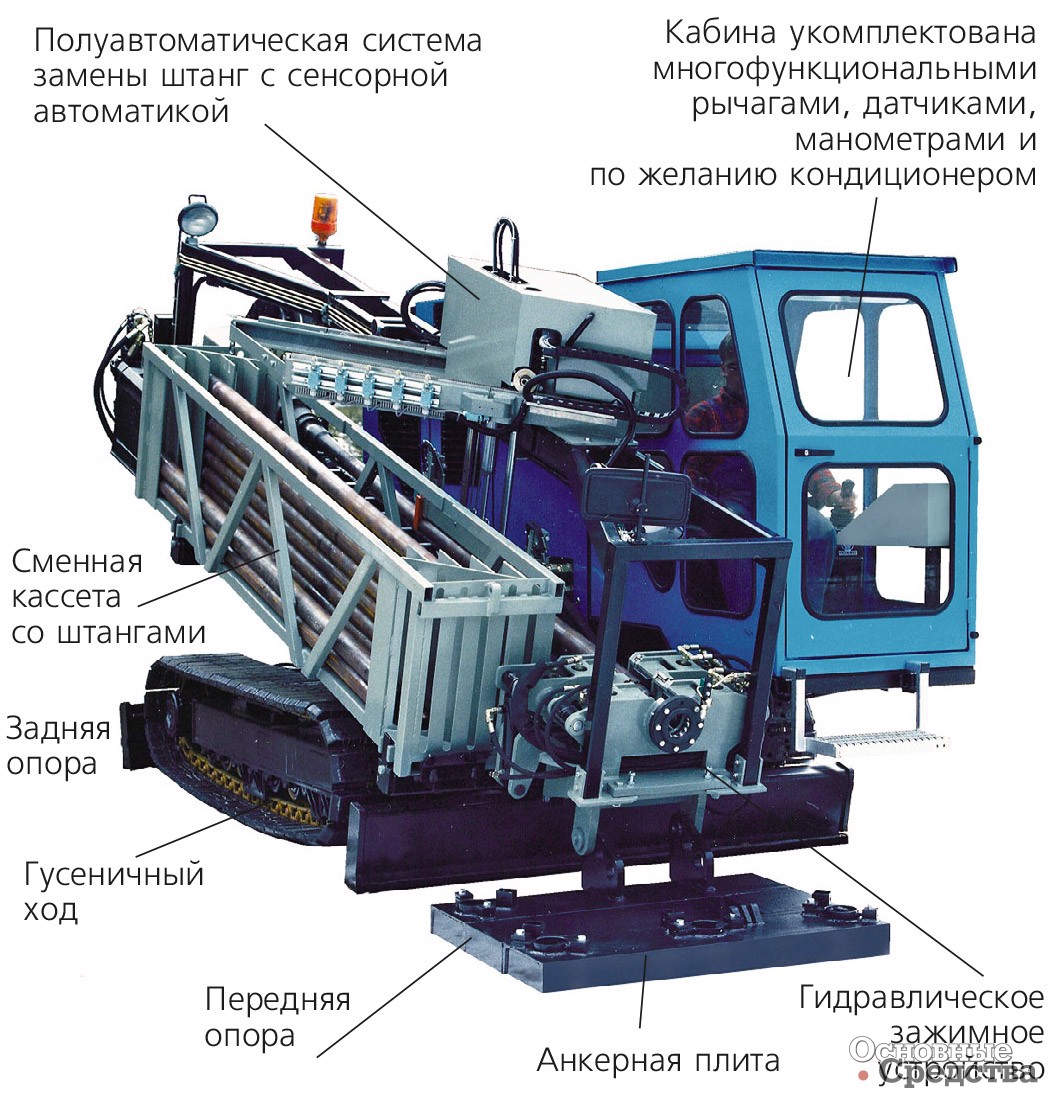

Основные компоненты Grundodrill 205

Техника ГНБ быстро развивается. За последние несколько лет мощность установок ГНБ значительно возросла, появились многочисленные дополнительные функции, разработана автоматика, модернизированы механизмы. Это позволяет выполнять такие объемы работ, для которых три-четыре года назад понадобилось бы вдвое больше установок. Тенденция сохраняется, поэтому компании-производители демонстрируют только основные компоненты в базовых вариантах компоновки, сознательно не предоставляя их детальные описания, которые всего несколько лет назад имели совершенно другую конструкцию.

Наибольшее распространение технология горизонтально направленного бурения получила при прокладке труб водоснабжения, канализации и газификации в населенных пунктах.

Первоначально способ ГНБ разрабатывался для прокладки тонких электрокабелей, тонких и коротких линий, подключаемых к газопроводам, а также коротких отрезков трубопроводов. В США и Европе возросла потребность в подключении к главным магистралям отводных газо- и водопроводов, а потребность инициировала интерес к применению данного способа, причем для прокладки трубопроводов большого диаметра, что привело к созданию еще более мощных установок ГНБ. Установки ГНБ класса 10 и 12 т теперь широко применяют для бестраншейной прокладки трубопроводов. Крупными потребителями бестраншейных технологий стали службы газо- и водоснабжения, телекоммуникационные компании.

Отмена государственной монополии на телекоммуникации в Европе и сильная конкуренция между частными компаниями несколько лет назад послужили мощнейшим толчком для развития ГНБ. Именно частные компании обеспечивали более двух третей всех заказов, выполнявшихся с использованием технологий ГНБ. К настоящему времени потребность в прокладке телекоммуникаций несколько снизилась, но на такие работы существует относительно равномерный спрос. Сегодня в Европе и США прокладка трубопроводов газо- и водоснабжения способом ГНБ составляет около 15% длины всех прокладываемых газо- и водопроводов, и эта доля постоянно растет. В некоторых регионах Германии, особенно на юге и юго-востоке страны, более половины всех газо- и водопроводов прокладывают методом ГНБ. Его существенными преимуществами являются сокращение сроков работ, сохранение окружающей среды и поверхности, но в первую очередь – долговечность проложенных трубопроводов. Для трубопроводов, прокладываемых способом ГНБ, разработаны технические требования к процессу, требования по гарантии качества и документация по качеству прокладки.

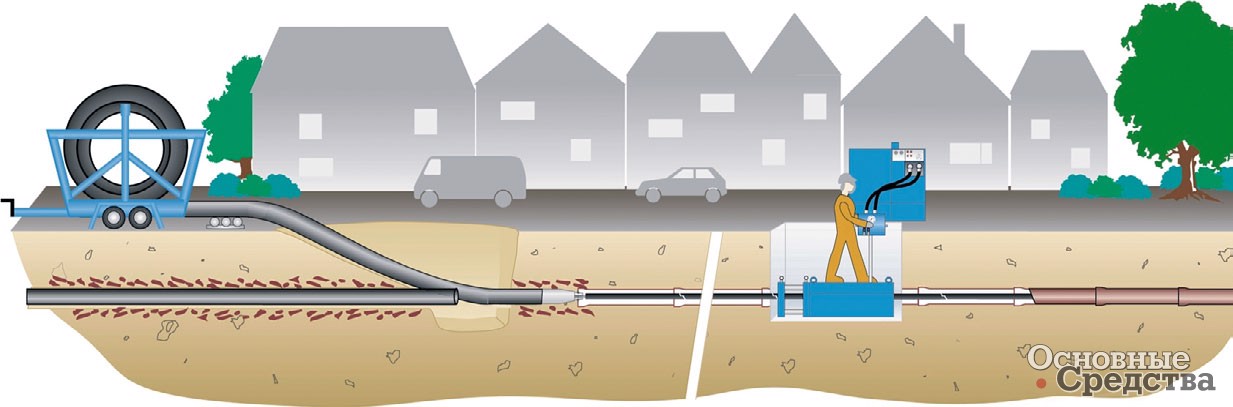

Принцип работы Grundoburst

При бестраншейной прокладке затягиваются газо-, водо-, электро-, а также телекоммуникационные трубопроводы с длиной отрезка прокладываемой трубы от 100 до 200 м, а в некоторых случаях и до 400 м. Достаточное пространство для установки необходимо только в начале и в конце буровой трассы. Трубу перед затягиванием сваривают.

Для раскладки нитки трубопровода также нужна площадь. Если нитку трубопровода растягивают с прицепа, то требуется место только для прицепа. Затягивание трубопровода отрезками требует, как правило, всего несколько часов. Монтажные работы для будущих ответвлений (подключения домов) займут значительно больше времени, чем бестраншейное создание трубопроводов в области сетей. Между тем трубопроводы зачастую прокладывают не только на отдельных улицах, но и в целых районах города. При обновлении трубопроводов снабжения питьевой водой новые трубы прокладывают способом ГНБ, а старая поврежденная сеть продолжает функционировать до подключения к домам, заслонкам и распределителям. Таким образом, несколько буровых установок реализуют строительные задачи, и весь район за короткое время незаметно оборудуется новыми трубопроводами.

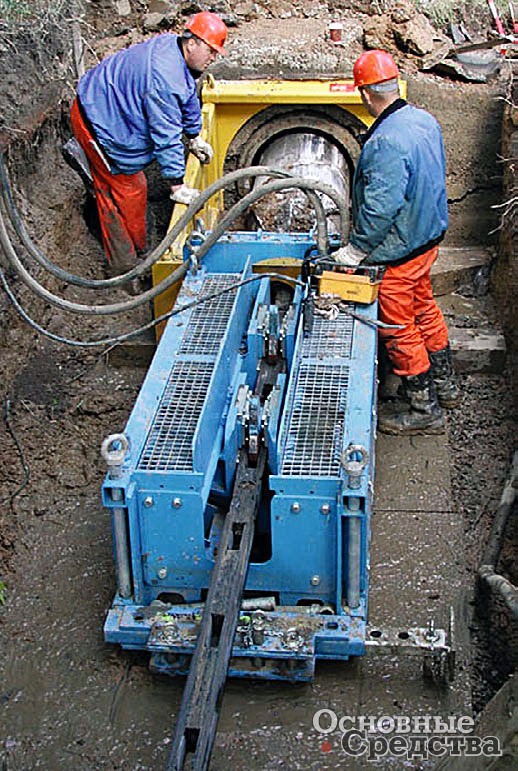

Grundoburst 2500

На данный момент существует большой выбор техники ГНБ, но особый интерес представляет продукция немецкой фирмы Tracto-Technik, уже более 40 лет занимающейся исключительно вопросами бестраншейной прокладки труб, в частности ГНБ. Фирма производит установки для разных сфер применения техники ГНБ: пневмопробойник Grundomat, система статического разрушения труб Grundoburst, инструмент для забивки стальных футляров Grundoram и, конечно, системы для бестраншейной прокладки труб Grundodrill.

Система Grundoburst состоит из лафета, гидравлической силовой станции и принадлежностей. Grundoburst можно быстро привести в рабочее состояние, так как собирается она просто. Управление несложное, для обслуживания требуется только два человека, которые при благоприятных условиях могут заменить до 200 м труб за день. Система позволяет заменять не только чугунные трубы, но и трубы из стали, бетона, керамики, фазерцемента (FZM) на новые трубы из ПВХ/ ПВХД, как длинные, так и короткие. Тracto-Technik предлагает установки с тяговым усилием от 40 до 250 тс.

С помощью данных установок можно заменять трубы диаметром от 50 до 1000 мм. Grundoburst состоит из гидравлической станции на базе дизеля Deutz, лафета, набора специальных штанг и инструмента. Лафет снабжен телескопическими упорами для извлечения инструмента из земли и приспособлен для работы из котлована. Он имеет два захвата штанг, один из которых служит в качестве фиксатора обратного хода, а второй надежно удерживает штангу. В отличие от установок такого типа со штангами круглого сечения от других производителей здесь исключена необходимость постоянного контроля чистоты штанги и кулачкового механизма во избежание проскальзывания при захвате.

Модельный ряд Grundodrill поражает многообразием и функциональностью. Например, установка Grundodrill 7 Х и ее модификации 7 Хplus. Область применения – прокладка труб диаметром до 300 мм, в основном из ПНД (полиэтилена низкого давления), на длину до 200 м в зависимости от типа грунтов с минимальным теоретическим радиусом изгиба 33 м и глубиной, определяемой в зависимости от применяемой локационной системы. Это полностью автономная буровая установка, и для ее работы требуется только постоянная подача воды либо от пожарного гидранта, либо из емкости с помощью небольшого насоса. Маневренность и компактность установки Grundodrill 7 Х позволяют широко использовать ее в городских условиях.

Установка Grundodrill

В серию X входят также установки Grundodrill 7 Х, 10 Х, 13 Х и 15 Х с усилием прямой и обратной тяги соответственно 70, 100, 125 и 150 кН. Трубы диаметром до 450 мм возможно затягивать на длину до 350 м.

В большинстве случаев телекоммуникационные или газовые эксплуатационные сети прокладывают из главного трубопровода в распределительные помещения уже построенных зданий. Для устройства новых трубопроводов питьевого водоснабжения и канализации возможна прокладка труб «с нуля». В таких случаях предпочтение отдается управляемой буровой технике, особенно если трубопровод должен быть проложен под зелеными насаждениями, парковыми ограждениями, пешеходными дорожками, ступеньками или другими подобными объектами. Дистанционно управляемая буровая техника обеспечивает подключение к домам в местах с затрудненным доступом или в местах со сложной формой трассы трубопровода.

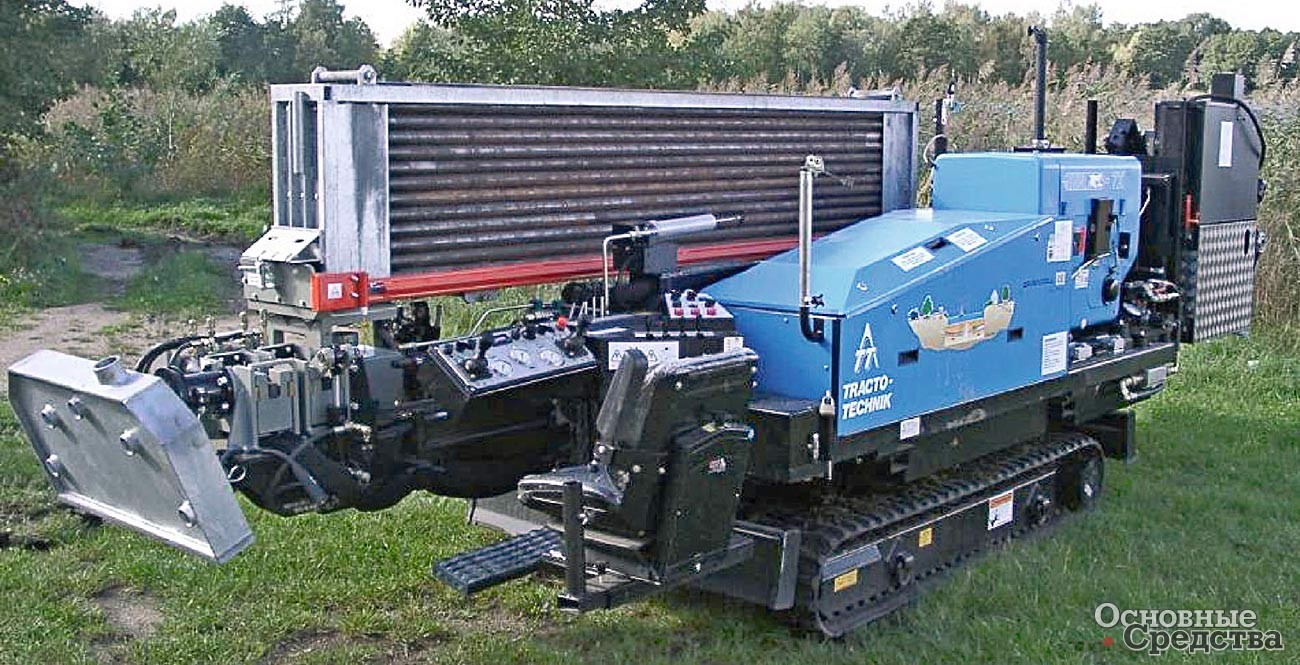

Самая мощная установка ГНБ в модельном ряду Tracto-Technik – Grundodrill 20 S. Она имеет особо прочную конструкцию, кабину для оператора, двигатель для работы и передвижения. Эта установка с применением соответствующего оборудования успешно работает в грунтах 5-й и 6-й категорий крепости.

Отличительной особенностью этой буровой установки является электростанция и смесительная установка, где все гидравлические двигатели заменены электрическими. Насос высокого давления для подачи бурового раствора вынесен на буровой лафет и имеет гидравлический привод.

Выводы напрашиваются сами: технологии бестраншейной прокладки, получившие в последние десятилетия широкое распространение в зарубежной и отечественной практике, гораздо эффективней в современных условиях, чем традиционные открытые методы.

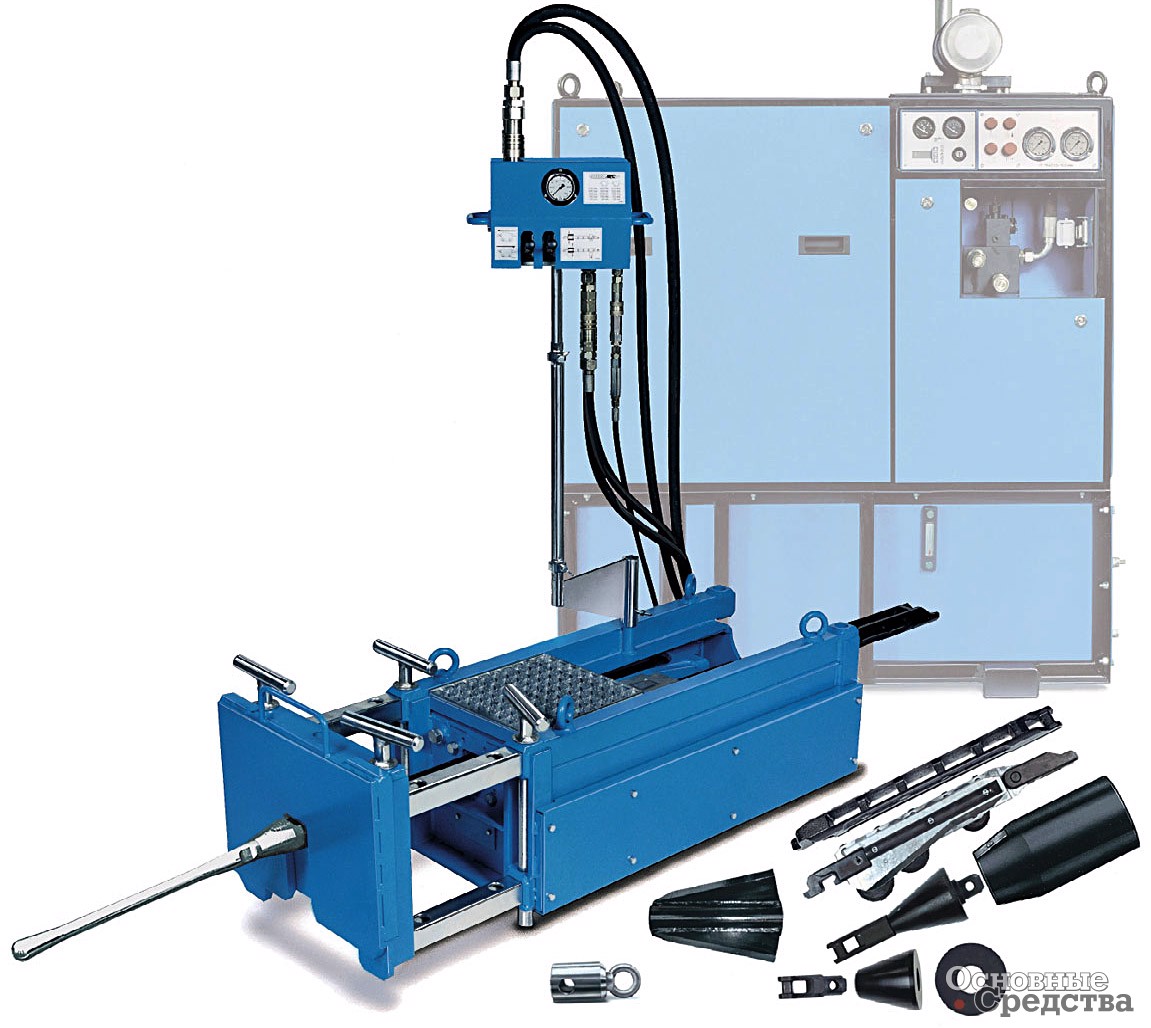

Система Grundoburst позволяет заменять трубы диаметром от 50 до 1000 мм
