Немецкая компания Dautel GmbH свыше 70 лет производит оборудование для грузовых автомобилей и предлагает широкий ряд консольных и складывающихся гидробортов: для минивэнов полной массой 3,5...10 т – гидроборта массой всего 190 кг, г/п 300...750 кг, с алюминиевой платформой с антикоррозионным покрытием KTL, четырьмя гидроцилиндрами (каждый снабжен защитным клапаном), двумя электрическими цепями контроля безопасности; для грузовиков – модели грузоподъемностью (г/п) 500...3000 кг. Некоторые модели особой конструкции подходят для установки и на грузовики, и на полуприцепы. Также предлагаются модели, специально предназначенные для прицепов и полуприцепов. Имеются и складывающиеся под кузов модели, состоящие из двух и трех частей, г/п 1500...3000 кг.

Широко используются алюминиевые платформы. Компания подчеркивает, что гидроборта устанавливаются исключительно просто и быстро.

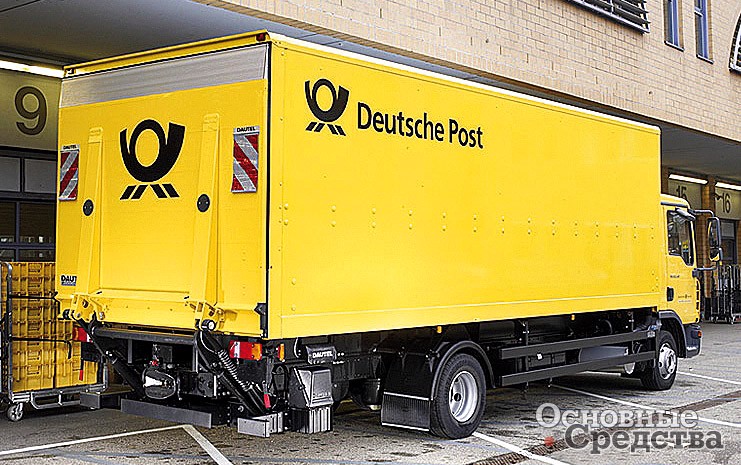

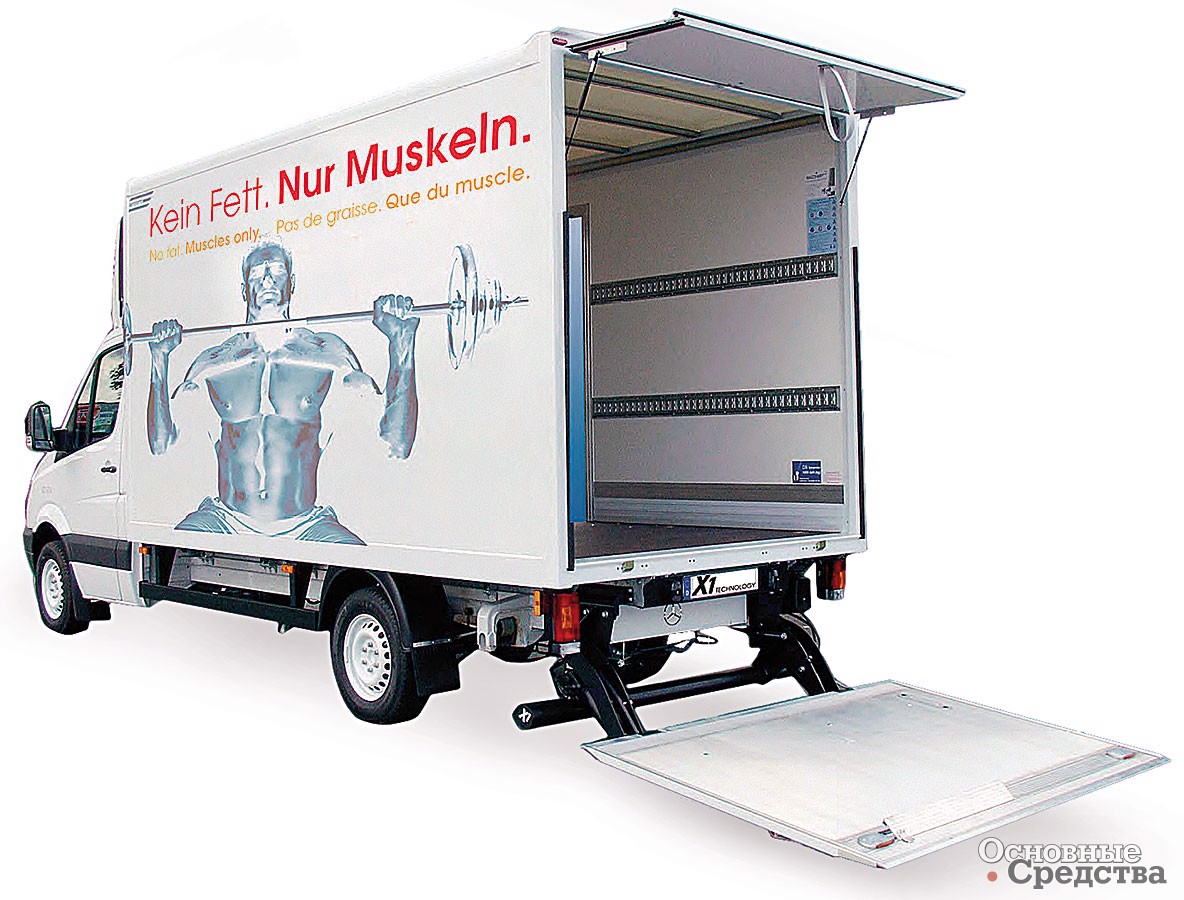

Компания Dautel выпускает обширную гамму гидробортов

Немецкая компания Sörensen Hydraulik GmbH не работает в России напрямую. Как и продукция многих других фирм, гидроборта Sörensen попадают в нашу страну с грузовиками или как б/у оборудование. Компания производит гидроборта консольного, складывающегося и втягиваемого типов г/п 750...2500 кг с алюминиевыми платформами с антикоррозионным покрытием. Имеется линейка моделей г/п 600 кг для минивэнов.

Гидроборта французской фирмы Erhel Hydris также попадают в нашу страну в основном б/у. Erhel выпускает консольные и складные гидроборта г/п 1000 и 1500 кг со стальными или алюминиевыми платформами, оснащенные двумя гидроцилиндрами (на каждом – предохранительный клапан). Гидростанция заключена в картере несущей балки. Грузоподъемность моделей легкой серии – 500 и 600 кг, они оснащены алюминиевой платформой.

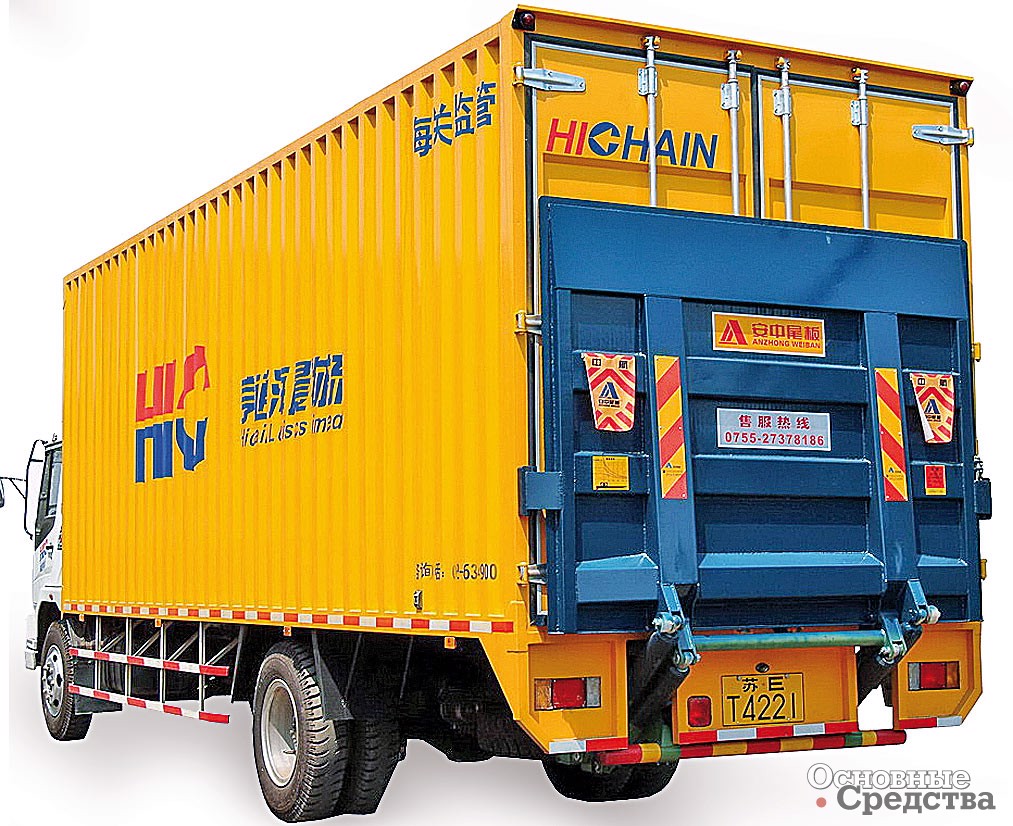

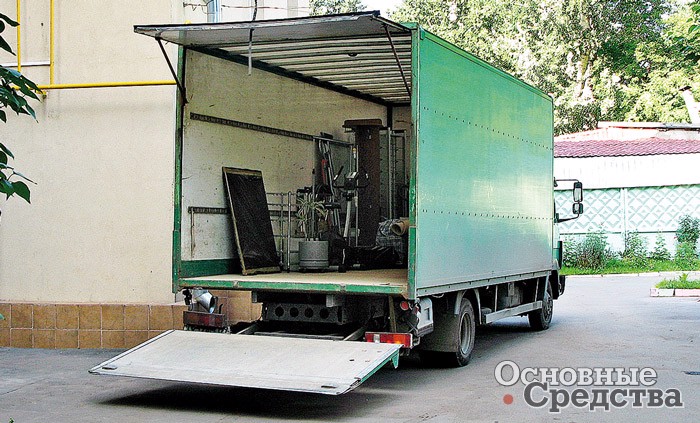

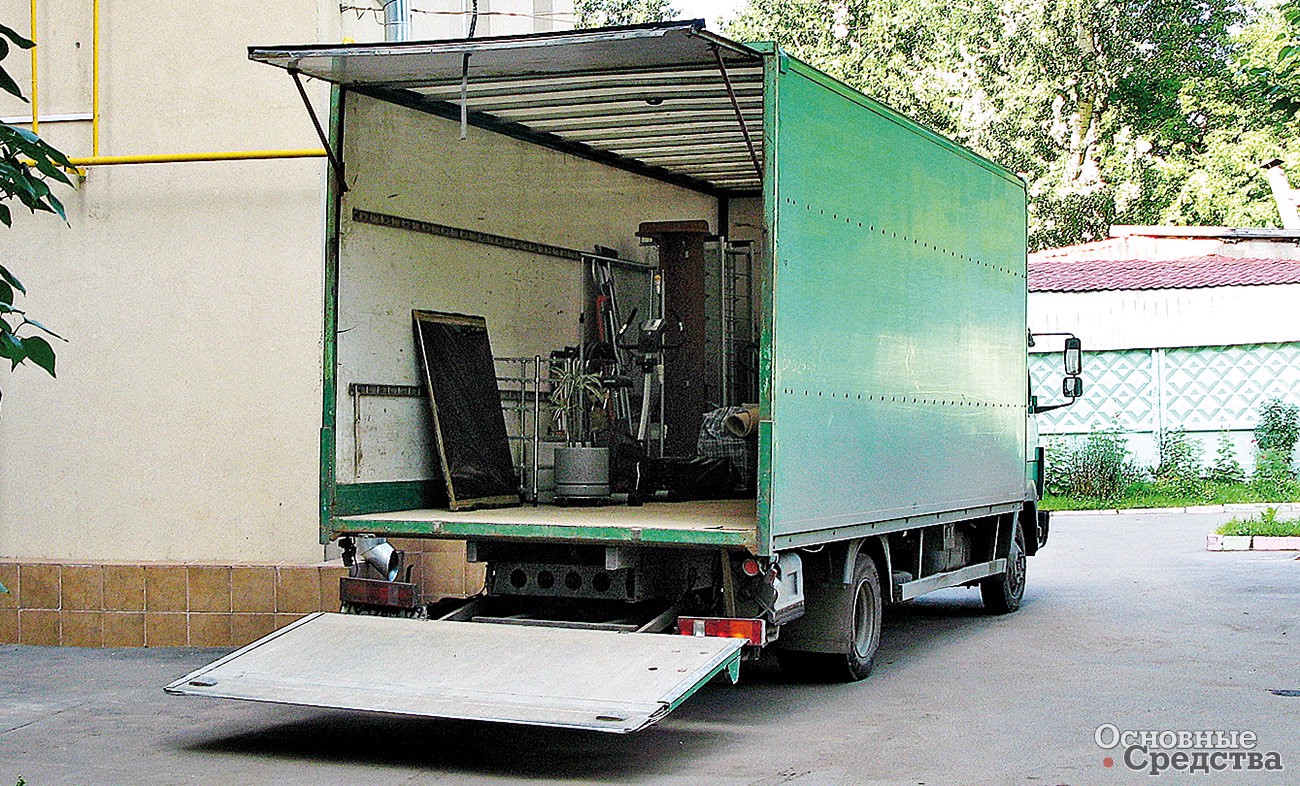

Консольный гидроборт Sörencen 750SL (г/п 750 кг) по высоте закрывает не весь задний проем фургона. На фургоне сверху установлена дополнительная дверь Консольный гидроборт китайской компании Anzhong (г/п до 3000 кг)

Все больше осваивают российский рынок китайские производители гидробортов. Компания Anzhong Machinery (Shenzhen) Logistics Equipment Manufacturing Co., Ltd. (торговая марка Anzhong) предлагает гамму консольных гидробортов г/п от 600 до 3000 кг для минивэнов и грузовых автомобилей. Все модели оснащены четырьмя гидроцилиндрами, гидростанция заключена в металлическом кожухе, управление без электронных компонентов.

Специалистам в нашей стране известны многие еще более экзотические марки гидробортов: Atlas, TEHA, Ceka-Lift, HIAB-Foco, Hubmatic и др., которые завозятся к нам с грузовиками и приживаются благодаря отсутствию серьезных отечественных производителей.

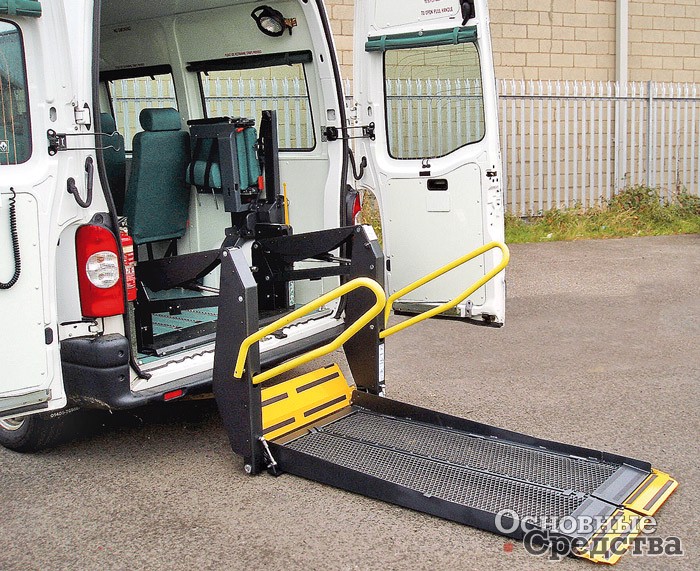

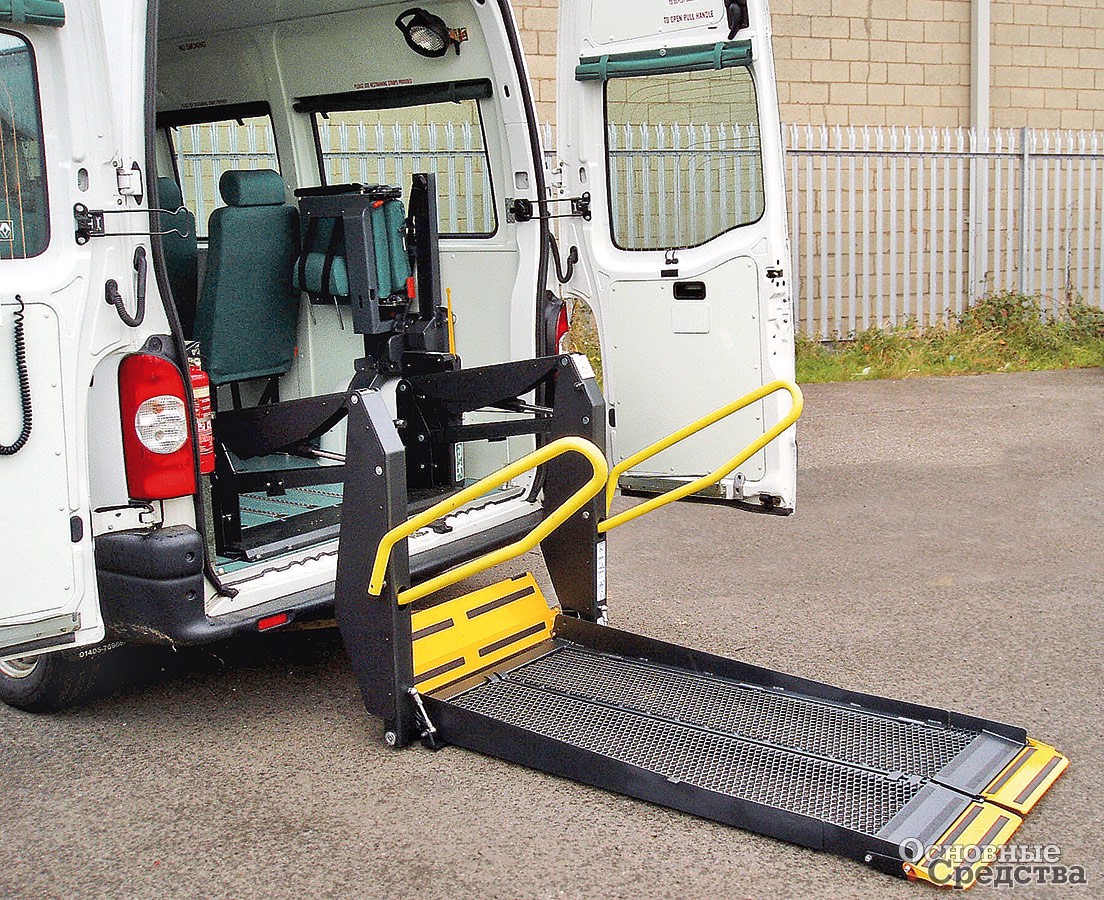

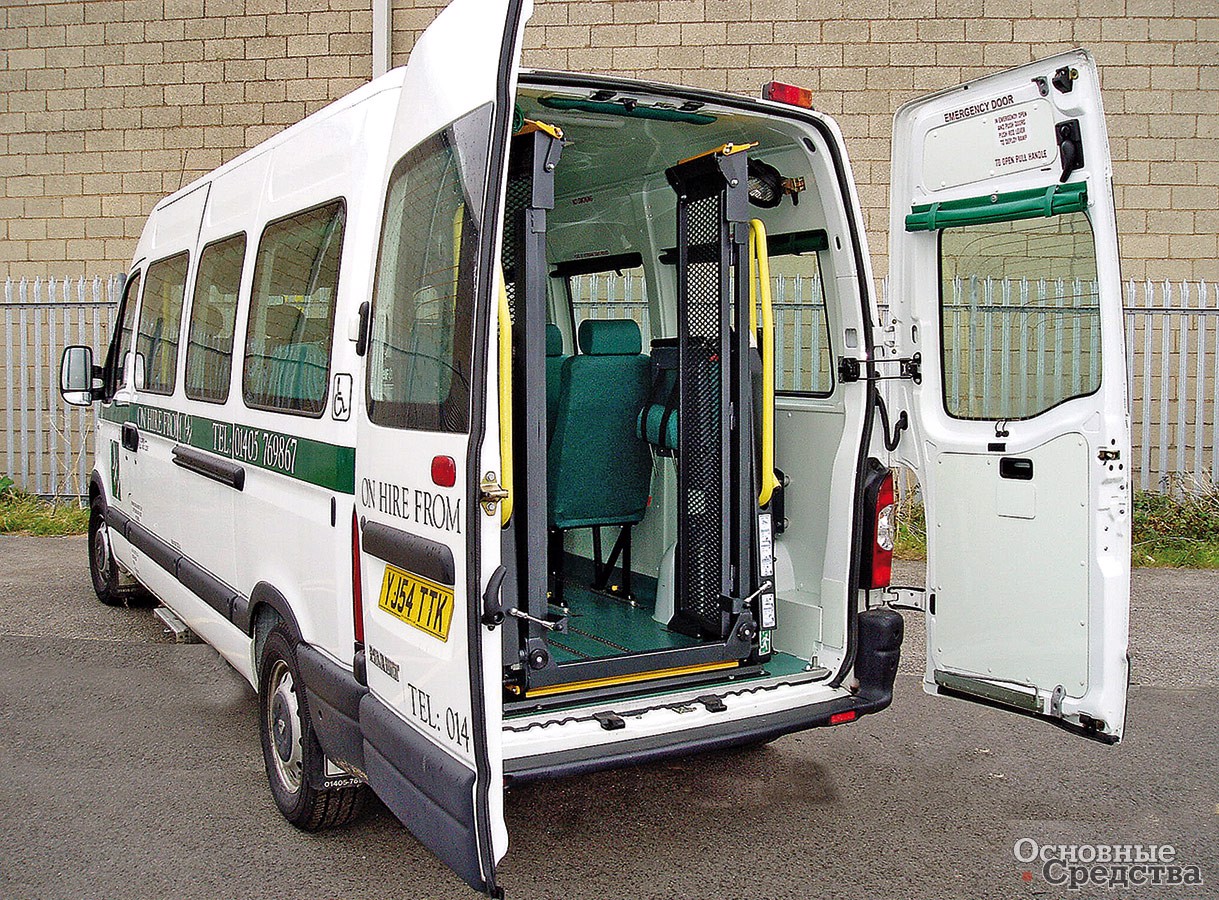

Гидроборт рычажного типа Ratcliff, в данном случае – для загрузки инвалидного кресла в минивэн Гидроборт Ratcliff компактно складывается внутри минивэна

Как выбирать гидроборт (советы специалистов)

Конечно, прежде всего надо тщательно проанализировать, какие виды работ будет выполнять автомобиль, для которого подбирают гидроборт, и способна ли выполнять эти функции рассматриваемая модель (масса модели, грузоподъемность, высота подъема, размеры и расположение платформы и т. д.). Если грузоподъемность вашего автомобиля небольшая, то, возможно, рациональнее заказать модель с облегченной алюминиевой платформой.

Рекомендуется выбирать более известные и проверенные марки гидробортов, у которых в России есть официальные дилеры: этим вы избавите себя от проблем с обслуживанием и запчастями.

При выборе конкретной модели гидроборта следует обратить внимание на то, сколько гидроцилиндров подъема и наклона входит в конструкцию (их может быть 2, 3 или 4). Чем больше гидроцилиндров, тем надежнее и мощнее гидроборт.

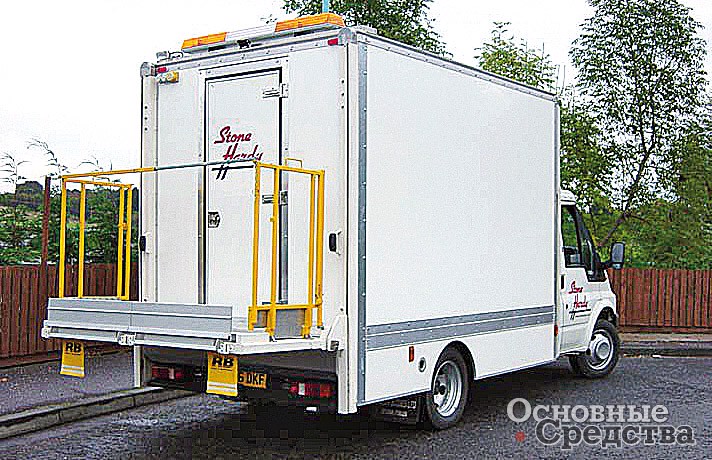

Гидроборт вертикального типа со стационарным защитным ограждением Гидроборт вертикального типа с трехсторонним защитным ограждением и откидными трапами с трех сторон

Следует поинтересоваться, сколько предохранительных клапанов, защищающих платформу от самопроизвольного опускания, входит в конструкцию. Самый надежный вариант – когда предохранительный клапан установлен на каждом цилиндре плюс один общий на всю гидросистему.

Поинтересуйтесь, насколько защищена гидростанция. Лучше, если агрегаты расположены в стальном герметично закрытом коробе. Узнайте, насколько легок доступ к гидростанции на случай осмотра и обслуживания.

Мощности генератора автомобиля должно быть достаточно для питания привода гидроборта либо для подзарядки аккумуляторов автономного питания. Поинтересуйтесь рекомендуемой производителем гидроборта мощностью генератора автомобиля. Генератор недостаточной мощности будет перегружен и выйдет из строя.

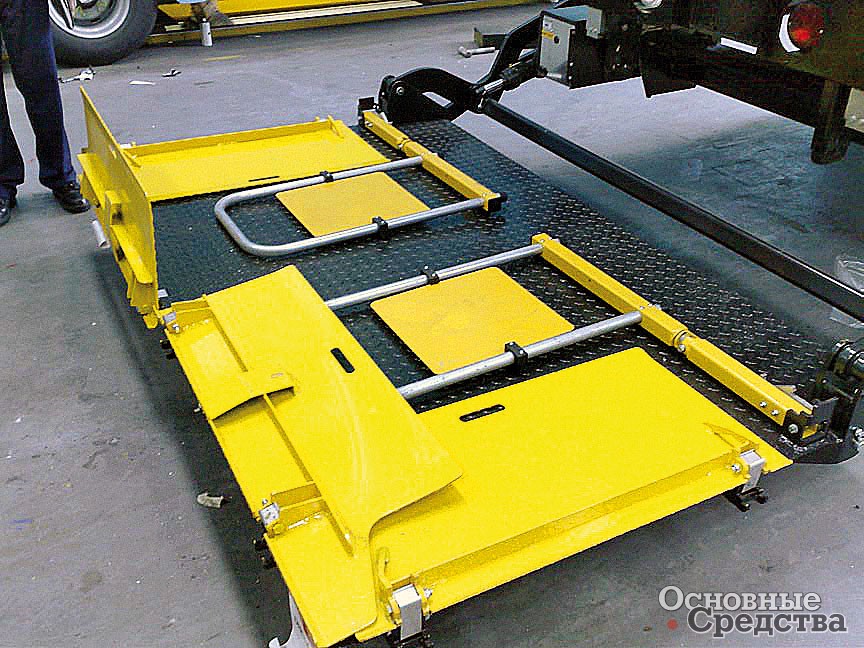

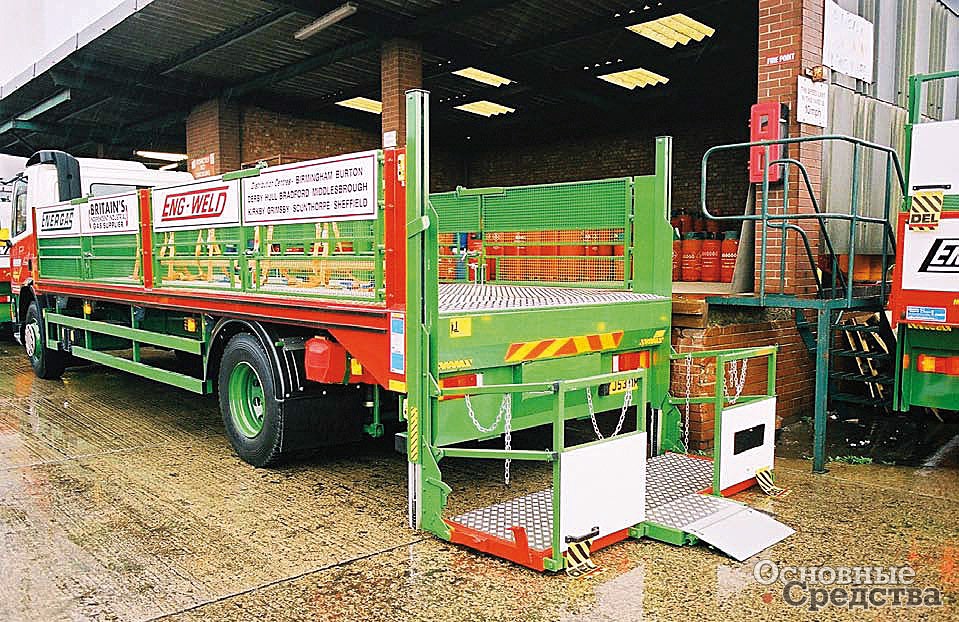

Убирающаяся под кузов платформа со складными Г-образными ограждениями и откидными трапами с трех сторон

Какова система управления? Электронные блоки, особенно выполненные в соответствии с требованиями Евросоюза, сложны, дороги и не очень надежны в наших условиях, они не нужны в России, где законы Евросоюза не действуют. Оптимальный вариант – это электрическое управление без электроники, адаптированное для России. Блок управления должен быть максимально влагозащищенным, поскольку антиобледенительные реагенты, которые так любят применять на наших дорогах, быстро вызывают коррозию и выводят из строя электрические соединения.

Узнайте, какое защитное покрытие использовано и какова гарантия от коррозии компонентов гидроборта, а также на какую отрицательную температуру рассчитаны манжеты гидроцилиндров.

Важный вопрос – как организованы в данной компании сервис гидробортов, снабжение запчастями. В частности, возможно ли получить детали гидроцилиндров или в случае выхода из строя нужно будет менять гидроцилиндр в сборе? Возможно ли получить консультацию специалиста по телефону, организовать выезд ремонтной бригады на место в сложных случаях?

Гидроборт Behrens

Безопасность гидробортов

В Евросоюзе приняты новые правила безопасности гидробортов. В России таких общих правил пока не существует, поэтому читателю, эксплуатирующему гидроборта, нелишне будет ознакомиться с этими нормами техники безопасности.

Примерно половина зафиксированных аварий, связанных с гидробортами, сопровождается падением людей с платформ или падением при скольжении на платформе, или с ранениями, причиненными падающим с платформы грузом. Если защитные ограждения отсутствуют (не предусмотрены производителем), следует их установить (желательно согласовать с производителем гидроборта), чтобы предотвратить несчастные случаи. Рекомендуется оборудовать платформы приспособлениями, предотвращающими падение груза или людей. Приспособления могут быть стационарным оборудованием платформы либо съемным, если стационарное оборудование неудобно для работы, например:

  • перила, накладки на щели и ступеньки, защитные бортики (стационарные, складные, съемные), ограждающие цепи/ стропы;
  • упоры для колес и роликов тележек (закрепленные в платформе или устанавливаемые на краях платформы);
  • противоскользящие поверхности.

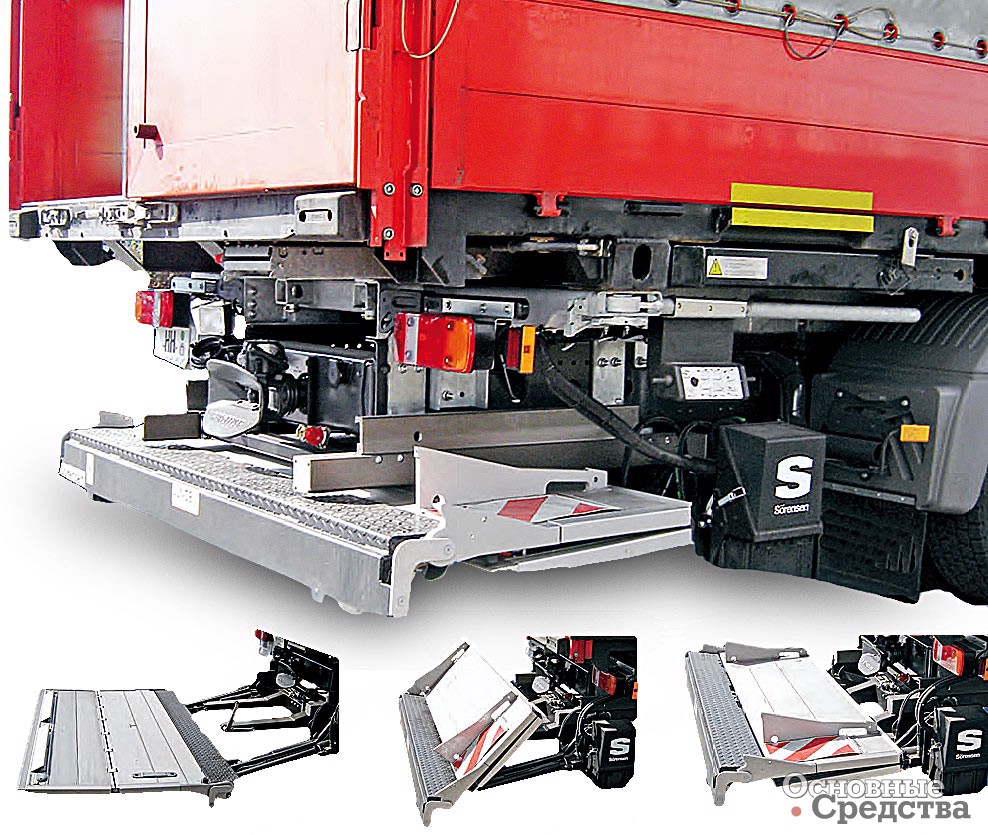

Складывающийся под кузов гидроборт Sörencen UASX 1008/1508 (г/п 1000 и 1500 кг) для автомобилей полной массой до 7,5 т

Техническое состояние гидробортов следует проверять каждые 6 месяцев, результаты проверки оформляют протоколом. При регулярных проверках гидроборта необходимо осматривать также защитное оборудование и проверять состояние поверхности платформы. При обнаружении дефектов использование гидроборта запрещается до устранения неисправностей.

Перед началом работы следует провести инструктаж по технике безопасности лиц, которые будут работать с гидробортом, в котором обязательно указать:

  • безопасные приемы работы;
  • местонахождение во время работы (для ситуаций, когда работает один человек или несколько);
  • правила парковки и расположения автомобиля при использовании гидроборта;
  • правила использования защитных бортиков, цепей и т. п.

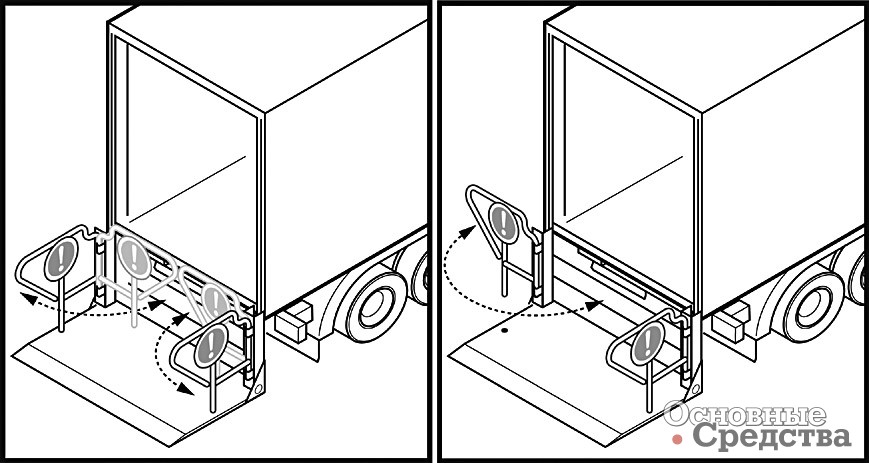

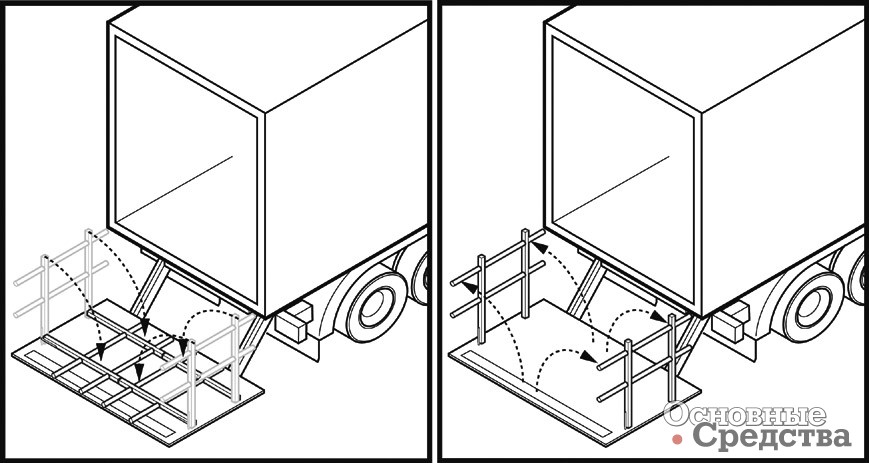

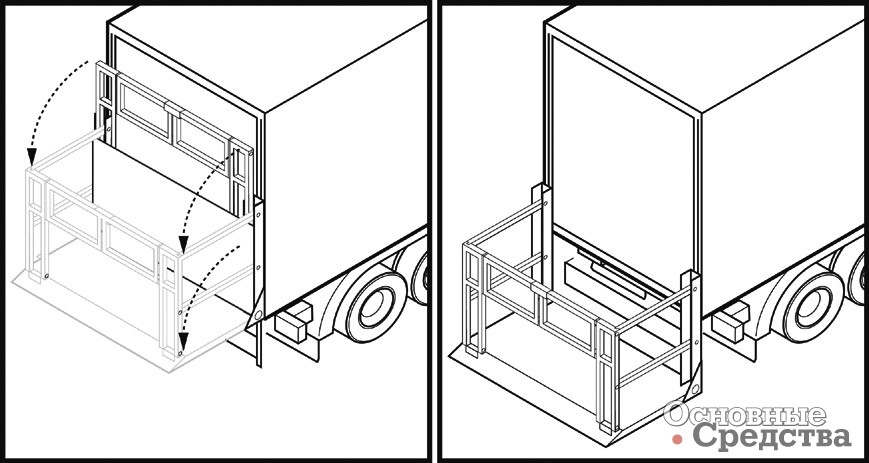

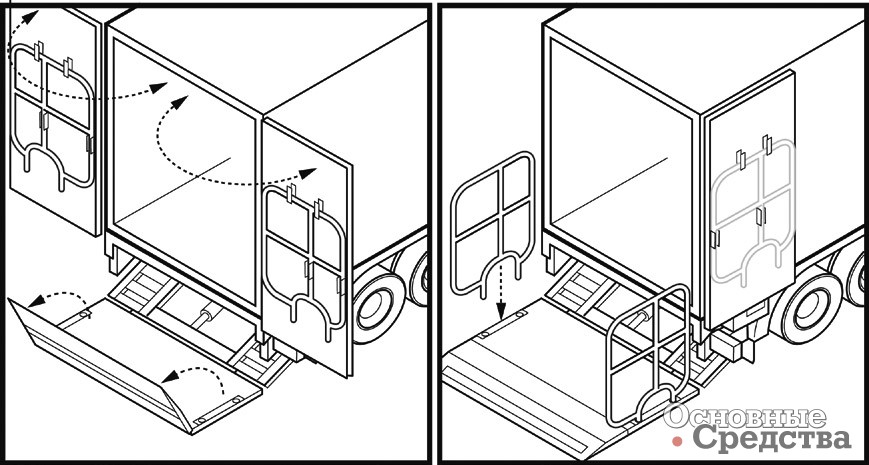

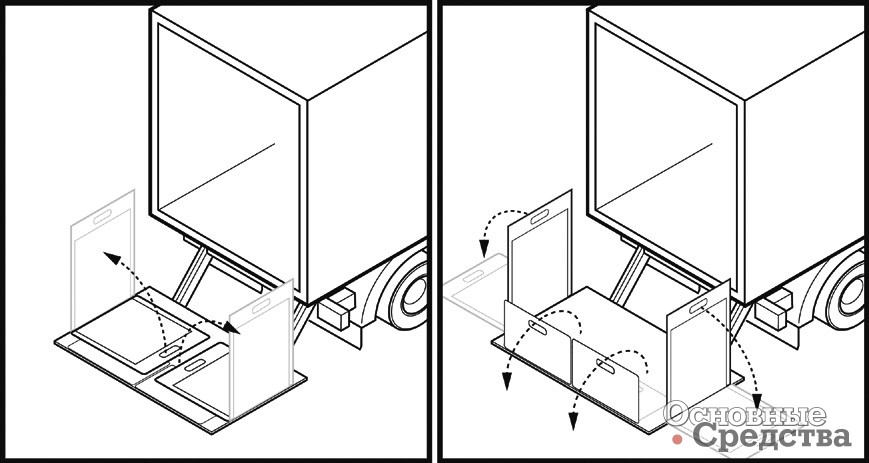

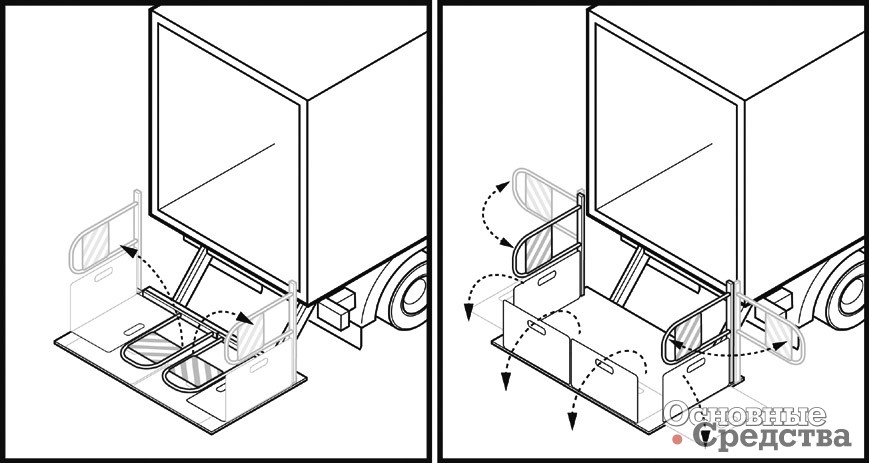

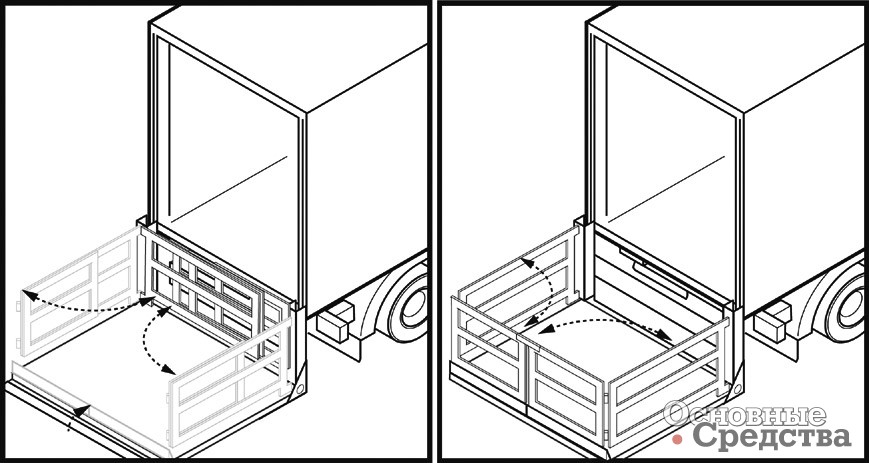

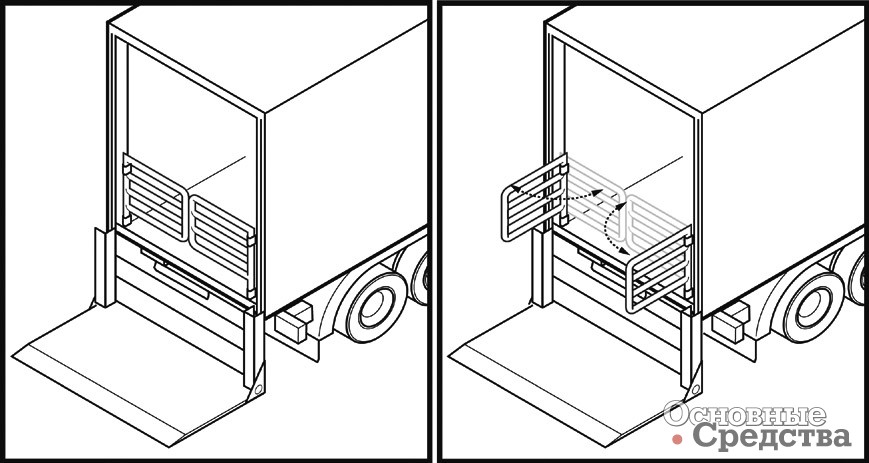

Ограждения, хранящиеся отдельно от платформы и устанавливаемые при необходимости Ограждения, стационарно установленные на платформе Ограждения, закрепленные на платформе, поворачивающиеся на 90 или 180° Ограждения, стационарно установленные на платформе и поворачивающиеся на 90 или 180° Ограждения могут служить и трапами при погрузке-разгрузке Ограждения параллелограммного типа вставляют в выемки в платформе. После опускания платформы ограждение можно поднять со стороны, где идет погрузка Ограждения, закрепленные на боковых стойках кузова. Могут фиксироваться в сложенном и разложенном положении. Для фиксации имеются прорези, и  ограждение следует приподнять, прежде чем поменять его положение Складное трехстороннее ограждение, устанавливаемое на платформе, не позволяет выполнять боковую погрузку-разгрузку Складное трехстороннее ограждение, устанавливаемое на платформе, не позволяет выполнять боковую погрузку-разгрузку

О проведении инструктажа делают соответствующую запись в журнале, в котором расписываются все прошедшие инструктаж.

Также перед началом работы необходимо:

  • оценить окружающие условия – погоду, место доставки грузов, наличие уклона, состояние поверхности платформы и обувь рабочего, так как это может оказывать отрицательное влияние на безопасность работы;
  • удалить с платформы все вещества (смазку и т. п.), ухудшающие сцепление обуви/ груза с платформой;
  • убедиться в полной исправности оборудования, используемого для доставки груза: тележек, паллет, трапов и т. д.
