Качественному дорожному «оформлению» – современную технику
Российский рынок ямобуров и грунторезов

Растущие требования к дорожникам в области обеспечения безопасности движения объясняют сегодня популярность импортных ямобуров и грунторезов – эффективных инструментов, используемых при реализации технологий, гарантирующих высокий уровень освещенности дорог, их качественное оформление знаками дорожного движения. Это оборудование также незаменимо и при возведении распространенных сегодня шумозащитных экранов, и установке дорожных заградительных барьеров.

Европейская техника многофункциональна и надежна

Многие европейские бренды освоили выпуск компактных навесных ямобуров, отлично справляющихся с задачами дорожных служб, но наилучших результатов в этой области достигли, пожалуй, машиностроители Великобритании и Германии.

Один из крупнейших производителей спецтехники в Европе, компания JCB, уделяет большое внимание разработкам навесных ямобуров. Самые компактные модели устанавливаются на мини-экскаваторы JCB 8018 либо иную спецтехнику с действующими гидроконтурами и эксплуатационной массой около 1,5 т. Специалисты JCB позаботились о выборе инструмента: в комплектацию навесок входят буры, позволяющие выполнять бурение диаметром от 0,2 до 0,9 м на глубину до 1,2 м. В основном используются шнековые буры, представляющие собой сменный рабочий инструмент буровой установки, передающий крутящий момент на разрушаемую породу. Шнек углубляется в нее, а разрушаемая порода извлекается на опорную поверхность. При необходимости более глубокого бурения инженеры JCB предлагают специальные удлинители, которые дают возможность увеличить глубину бурения на 0,5; 0,8 и даже на 1 м.

Гидровращатели JCB оснащаются однопальцевыми адаптерами, с помощью которых навесное оборудование надежно крепится к рукояти экскаваторной стрелы. Рукава высокого давления соединяются быстросоединительными муфтами, что экономит не только рабочее время при смене инструмента, но и предотвращает загрязнение и потери гидрожидкости. В ямобурах JCB этого типа приводом служит гидродвигатель, соединенный с гидромагистралью экскаватора и планетарным редуктором, передающим крутящий момент мощностью около 2300 Н.м на бур. Ямобуры JCB эффективно выполняют свои функции в качестве дополнительного оборудования для мини-экскаваторов Cat 301.5, Kubota KX41, Case15, Komatsu PC18, Hitachi EX17, Bobcat и им подобных. Причем буровые установки поставляются в комплектации, позволяющей оперативно монтировать данное устройство на базовой машине: если экскаватор оснащен быстросоединительным устройством, то ямобур комплектуется 2-пальцевым адаптером. Адаптер может быть облегченным, без дополнительного упора, или же с упором. Наличие упора на адаптере создает возможность базовой машине перемещаться по стройплощадке прямо с буровой установкой в рабочем положении.

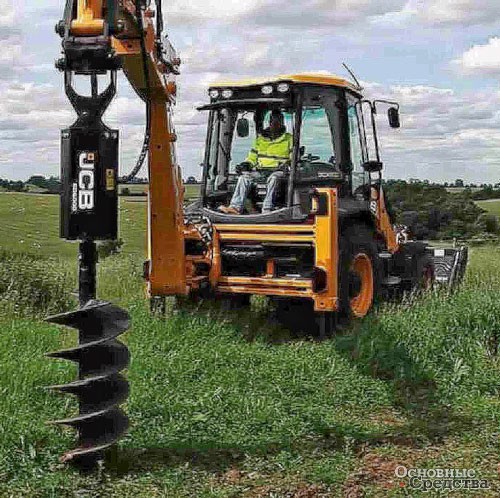

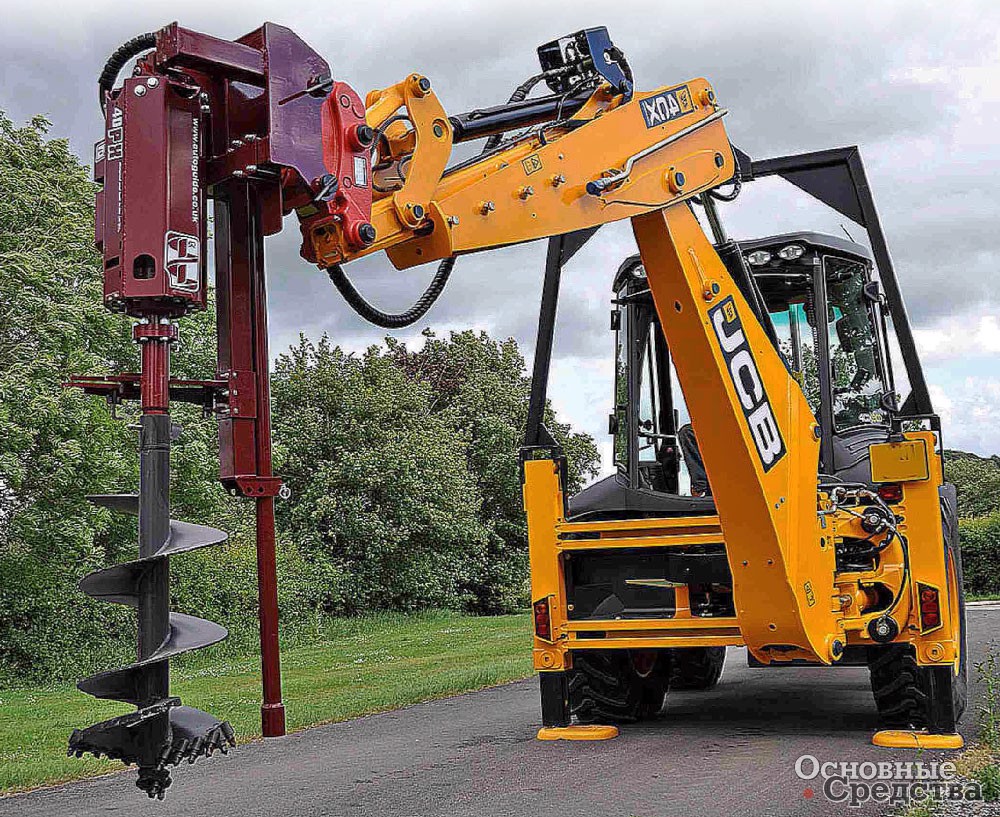

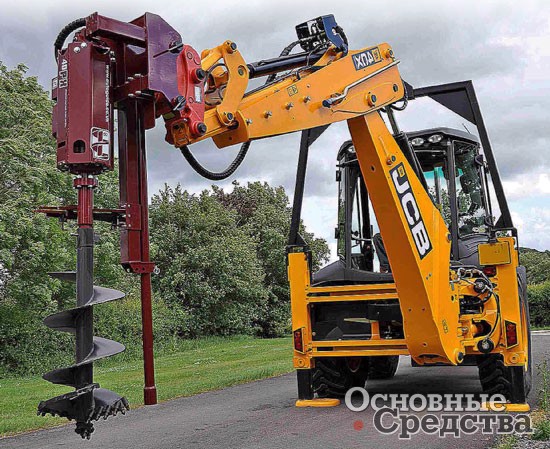

Специалисты компании JCB разработали мощные гидровращатели, которые могут, используя сменные шнековые буры, бурить скважины глубиной до 3 м  и диаметром 0,25–0,4 м. На фото: экскаватор-погрузчик JCB 4CXВ ямобурах, как правило, используются шнековые буры, представляющие собой сменный рабочий инструмент буровой установки, передающий крутящий момент на разрушаемую породу. При необходимости более глубокого бурения используются удлинители, увеличивающие глубину бурения на расстояние до 1 мЯмобур-манипулятор JCB Fastrac может бурить на глубину до 2,5 м и комплектуется 7-метровой стрелой г/п до 1 т на полном вылете. Компания JCB предлагает покупателям навесную площадку-корзину, которая монтируется вместо ямобура. В ней могут находиться монтажники для выполнения высотных работ

Для более массивной спецтехники, например для монтажа на экскаватор-погрузчик JCB 4CX, специалисты компании предлагают более мощные гидровращатели, позволяющие с помощью сменных шнековых буров в считаные минуты бурить скважины глубиной до 3 м и диаметром 0,25, 0,3, 0,35, 0,4 м.

Но английская компания предлагает и более «крутые» конструкции, такие как ямобур-манипулятор JCB Fastrac. Кроме возможности бурения на глубину до 2,5 м установка комплектуется 7-метровой стрелой грузоподъемностью (г/п) до 1 т на конце стрелы при полном вылете. Для перевозки длинных опор либо труб в конструкцию машины входит специальная рама, установлена мощная гидравлическая лебедка. Дополнительно в JCB предлагают навесную площадку-корзину, в которой могут находиться монтажники при выполнении высотных работ. Такая корзина просто и быстро монтируется вместо ямобура. Имея в своем распоряжении ямобур-манипулятор JCB Fastrac, можно уверенно сказать, что дорожники в этом случае идеально экипированы для установки любых опор, защитных экранов и дорожных знаков.

Уже несколько лет представлена на нашем рынке продукция компании Digga Europe со штаб-квартирой в английском Беркшире. Изначально возникшая в Австралии в 1981 г., компания сегодня имеет представительства и в Cеверной Америке, и в Европе, не оставило своим вниманием руководство Digga и Россию. Понимая то, что навесные бурильные установки являются вторыми по популярности после навесных гидромолотов, в Digga Europe выбрали приоритетом проектирование и производство ямобуров.

В линейку ямобуров Digga входит более 20 моделей, разделенных на 3 категории: самые компактные, например модель PDD-PD4, устанавливаемая на мини-спецтехнику массой 0,75–4,0 т; более мощные, рассчитанные на работу с экскаваторами массой от 4 до 10 т, такие как модель PD5-PD10HF, и наиболее энергоемкие и производительные, работающие на экскаваторах массой до 50 т, это модели PD12-PD50. Установки монтируются также на КМУ, размещаемые на автошасси.

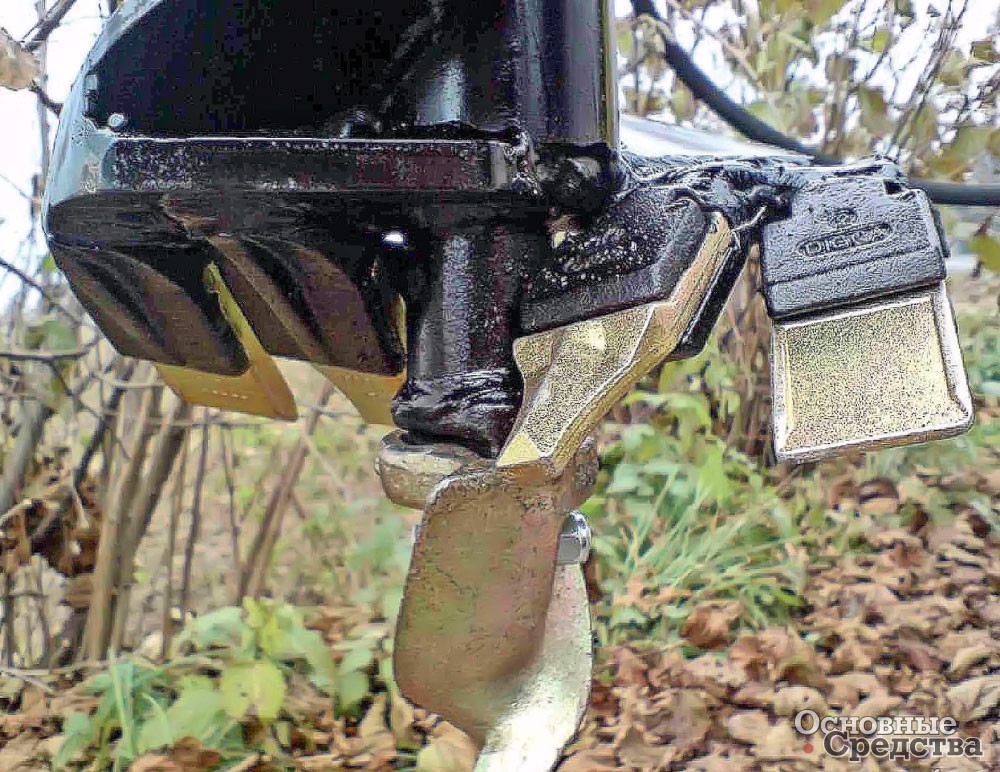

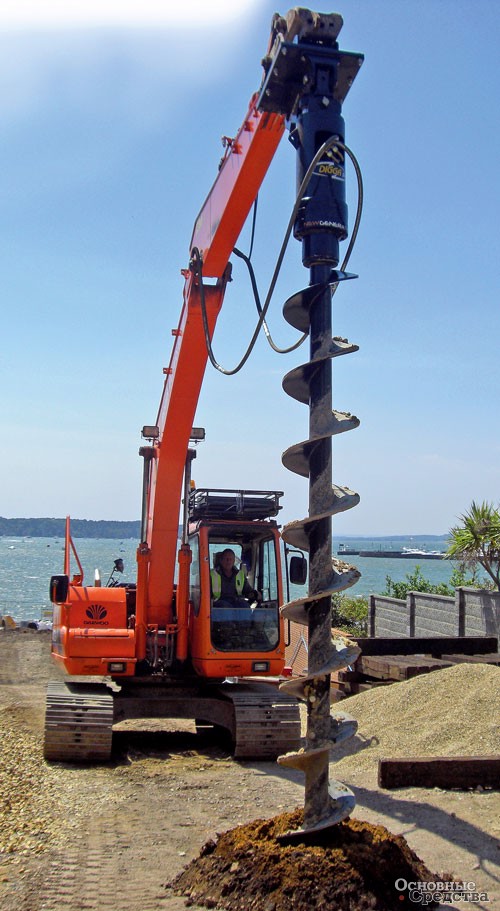

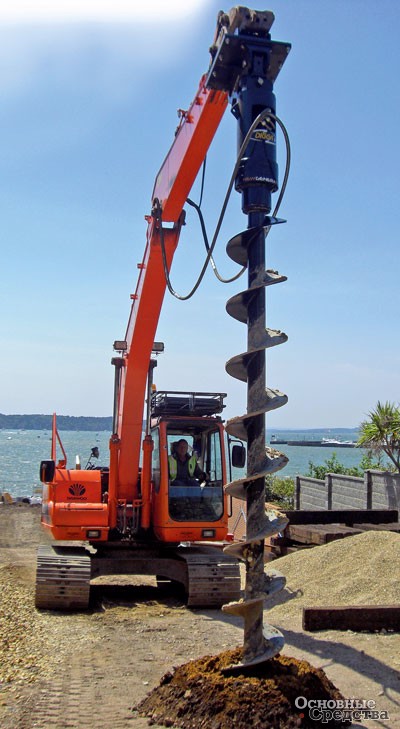

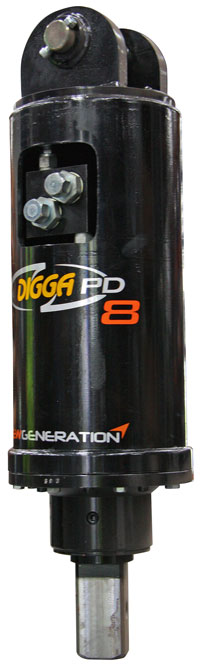

Забурник мощного шнека Digga выглядит очень эффектноПривод шнека Digga PD10HF-5 High Flow предназначен для установки на спецтехнику с собственной массой 8–12 тМодели ямобуров Digga PD12-PD50 монтируются на экскаваторах массой до 50 т

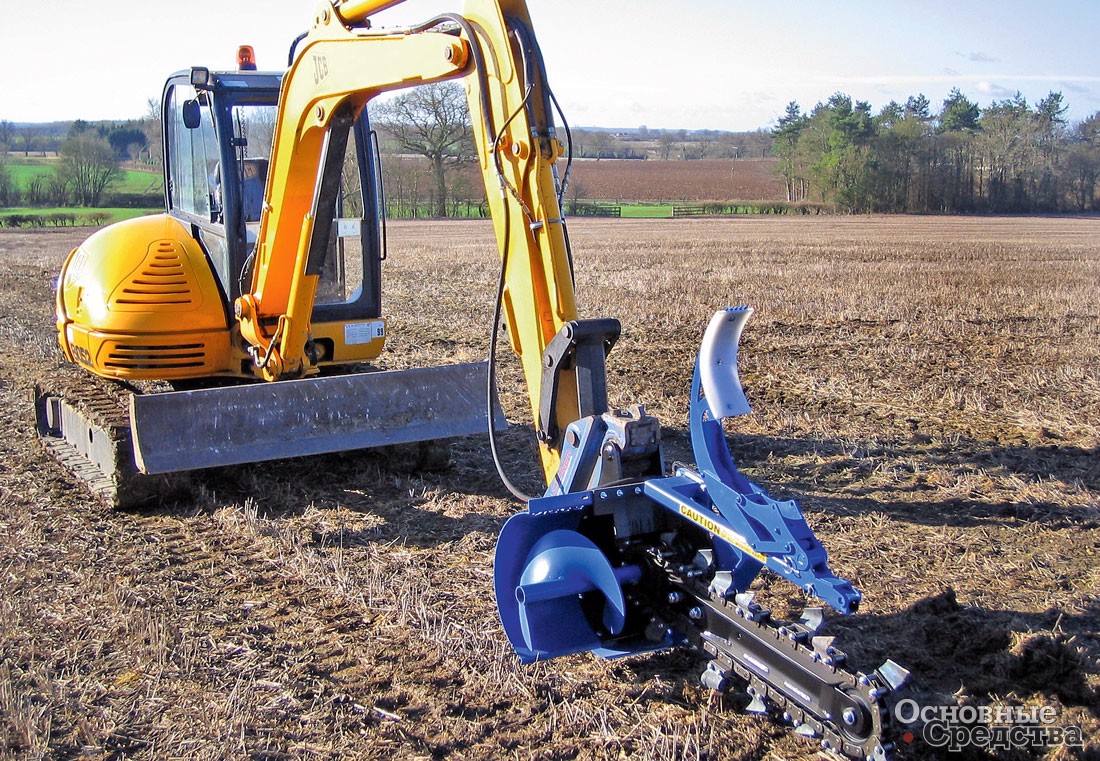

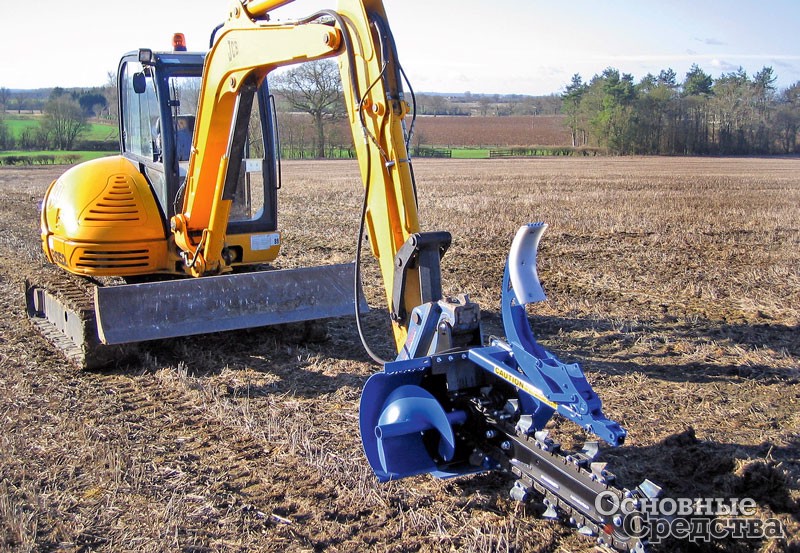

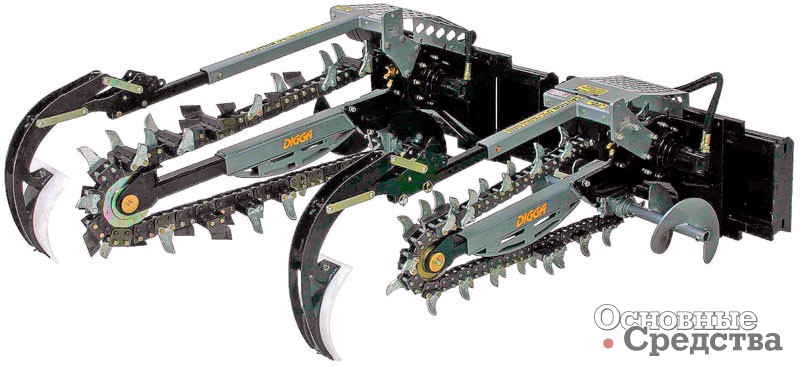

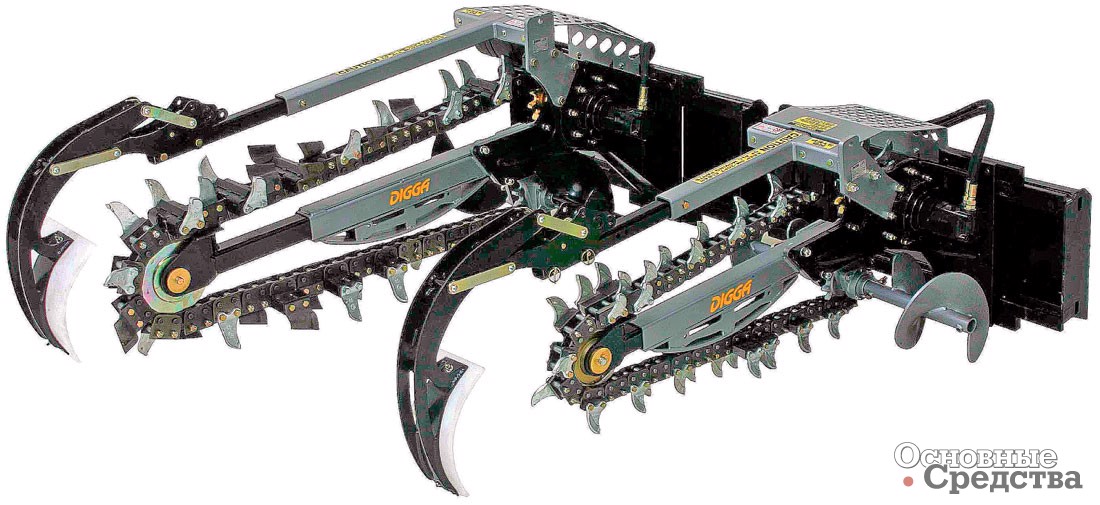

Траншеекопатели Digga серии Hydrive легко справляются с прокладкой траншей глубиной до 1,2 м и шириной до 0,3 м

Сменные буры производства Digga позволяют выполнять скважины диаметром от 0,1 до 1,5 м. Использование износостойких материалов, высокое качество сборки с истемой многоступенчатого контроля позволяют применять установки Digga даже при необходимости бурения скважин в вечной мерзлоте. В подтверждение качества своих изделий компания предоставляет трехлетнюю гарантию на работу планетарного механизма редуктора, а также гарантирует двухлетнюю работу гидравлического двигателя установки без каких-либо поломок.

Траншеекопатели Digga также относятся к очень надежным механизмам. Навесные баровые установки делятся на несколько групп. Серия Digga Mini, состоящая из нескольких оригинальных моделей, предназначена для навески на мини-погрузчики. Эти траншеекопатели прорезают траншеи глубиной до 0,9 м и шириной до 0,3 м. Для комплектации машин массой до 3,5 т и работы в тяжелых условиях создана серия Digga Bigfoot XD. Оборудование этой серии создает траншеи на глубину до 1,2 м и шириной до 0,3 м. Серия Digga Bigfoot рассчитана для установки на базовую спецтехнику массой до 3,5 т и может «прорезать» траншеи глубиной до 9 м и шириной до 2 м.

Для работы с наиболее сложными категориями грунтов покупателям предлагается серия Digga Hydrive. Тренчеры, или машины для копания, этой серии подходят для выемки траншей глубиной до 1,2 м и шириной до 0,3 м. Специальная система Crumber, благодаря подпружиненным подвижным пластинам, оказывает давление через раму траншеекопателя на дно траншеи. За счет этого грунт удаляется более интенсивно и качественно, кроме того, система Crumber позволяет оперативно регулировать ширину прорезаемой траншеи. Траншеекопатели Digga Hydrive предназначены для работы со спецтехникой массой до 3,5 т. Для более мощных машин массой более 3,5 т, работающих на самых тяжелых режимах, специалисты Digga создали серию траншеекопателей Hydrive HD. Оборудование этой серии рассчитано на рытье траншей глубиной до 1,2 м, шириной 0,35 м. Уникальная система смещения привода тренчерной установки дает возможность производить работы вблизи от стен зданий или других преград, например деревьев.

Одним их лидеров производителей спецтехники Германии является компания Erkat. Во многом благодаря сотрудничеству с московской компанией «ИнжТехГидравлика» надежные и производительные шнековые гидробуры и навесные буровые приводы этой компании появилась на отечественном рынке. Буровые установки компании разделены на 2 большие серии. Серия EBA разработана для установки на экскаваторы массой от 7 до 13 т (EBA 50), от 14 до 17 т (EBA 1000) и для работы с машинами массой до 30 т (EBA 2000). Для работ со скальными породами разработаны буровые вращатели серии ADU, также подразделяющиеся на 4 группы и устанавливаемые на гидравлическую спецтехнику массой от 7 до 40 т и более.

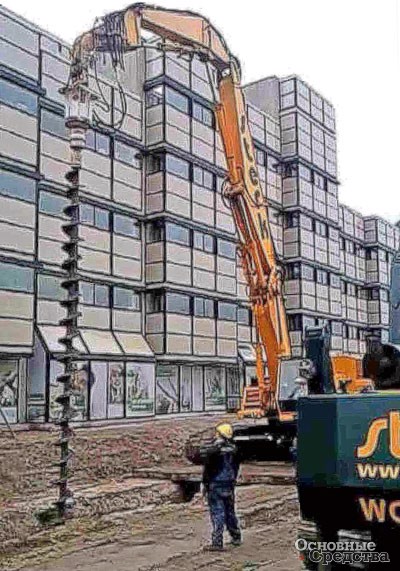

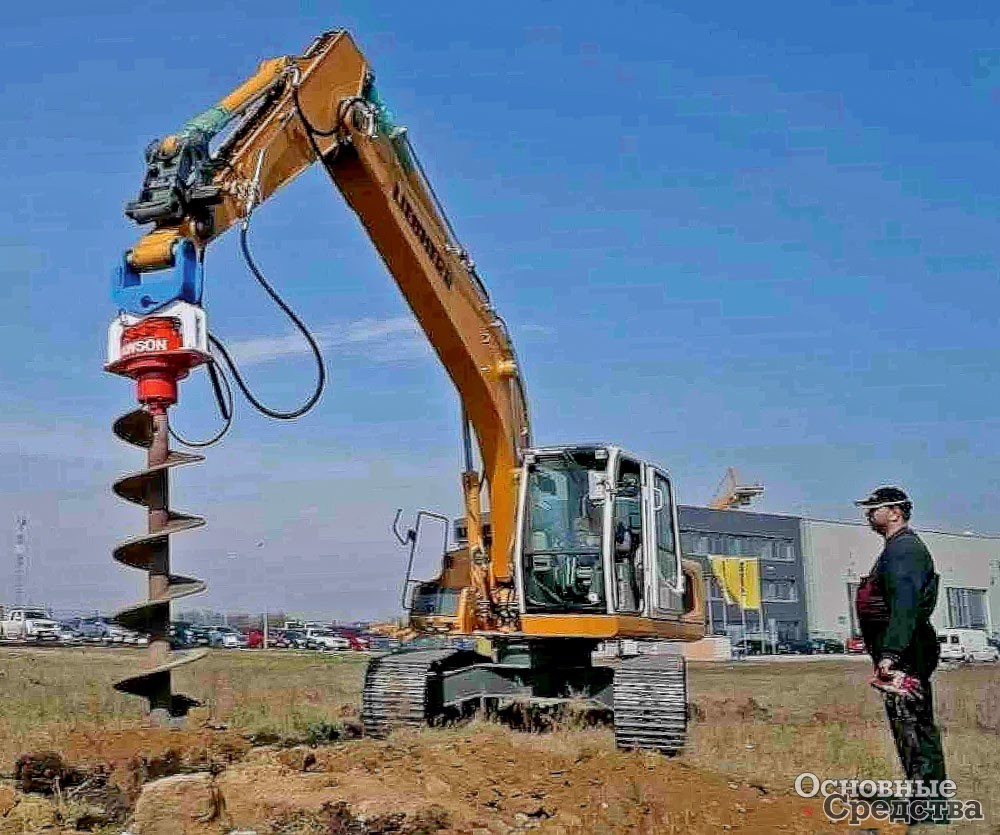

Компания Erkat производит ямобуры серий EBA и ADU.  Для работ со скальными породами разработаны буровые вращатели ADU, устанавливаемые на базовую гидравлическую спецтехнику массой от 7 до 40 т и более

Но пожалуй, наибольший выбор нашим дорожным службам при выполнении работ по установке опор и прокладке электрокабелей может предложить компания Auger Torque, штаб-квартира которой находится в Соединенном Королевстве. Кроме Англии компания имеет заводы в Австралии и Китае. На территории России гидробуры компании продаются под торговой маркой Delta. Гидравлические буры Auger Torque-Delta монтируются практически на любую гидрофицированную спецтехнику массой 0,45–65 т и ощутимо расширяют возможности имеющегося в распоряжении дорожников парка строительной техники. Для установки на мини-погрузчики и мини-экскаваторы, а также на гусеничные и колесные полноповоротные экскаваторы разработана серия гидровращателей Delta Rock Drill (RD). Навесные гидробуры этой серии также часто можно увидеть работающими на базе экскаваторов-погрузчиков. Серия ямобуров Delta Cran Drill (CD) была спроектирована для монтажа на стрелах автокранов и КМУ.

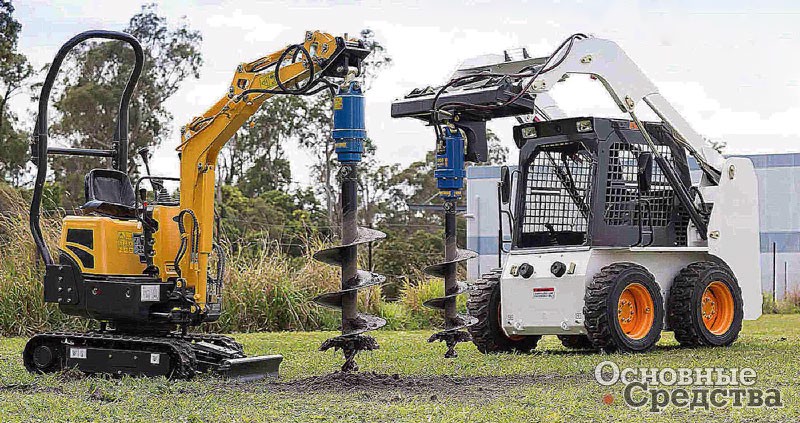

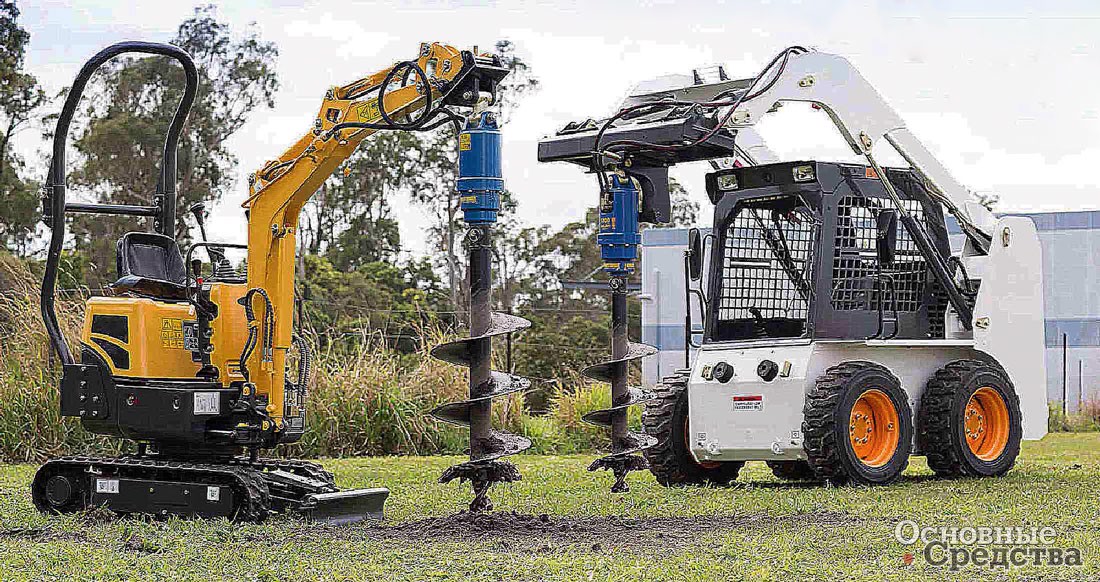

Самые легкие модели линейки ямобуров Auger-Torque рассчитаны на использование на мини-экскаваторах и погрузчиках с бортовым поворотом собственной массой 1–3 тСерия траншеекопателей  Auger-Torque Mini-Trencher (MT) 600 позволяет заглубляться в грунт  на 0,3–0,6 м и монтироваться  на машины массой до 4,5 тСерия траншеекопателей Auger-Torque MT 900 используется со спецтехникой массой от 3 до 7 т для прокладывания траншей  глубиной от 0,6 до 0,9 м

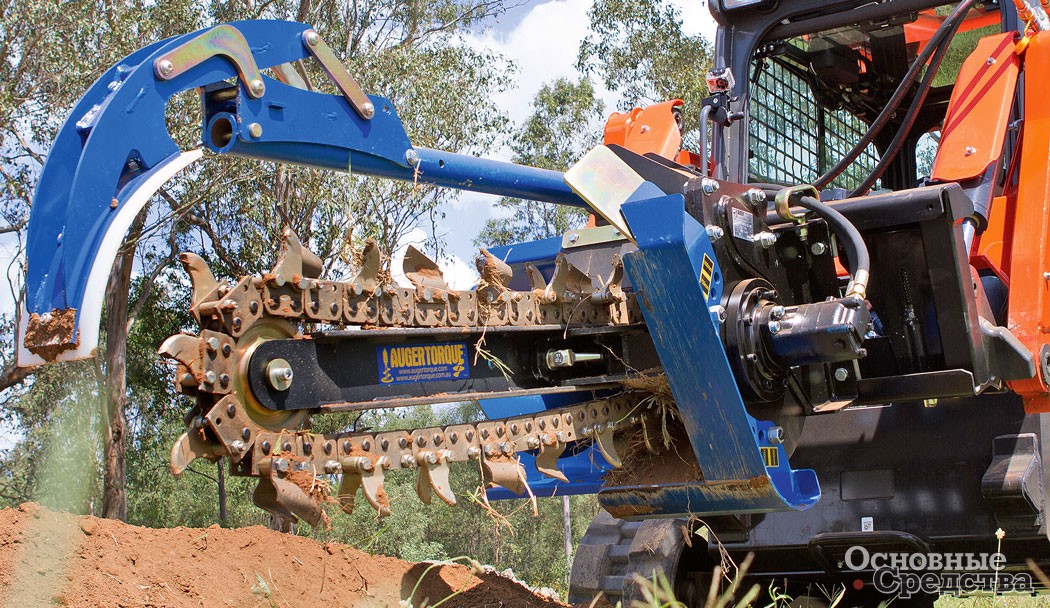

Траншеекопатели компании Auger Torque также представлены на российском рынке в широком ассортименте. Предлагаются тренчеры для установки в качестве навесных агрегатов на мини-погрузчики, мини-экскаваторы, на экскаваторы-погрузчики различной массы. Серия траншеекопателей MT 600 позволяет заглубляться в грунт на 0,3–0,6 м и монтируется на машины массой до 4,5 т. Серия MT 900 работает со спецтехникой массой от 3 до 7 т, выполняя траншеи глубиной от 0,6 до 0,9 м. Для самых тяжелых грунтов на спецмашины собственной массой от 5 до 10 т разработана серия траншеекопателей XHD – XHD 900, XHD 1200 и XHD 1500. Эти навесные установки способны прорезать траншеи глубиной от 0,6 до 1,5 м.

Япония, Корея – активные поставщики ямобуров в Россию

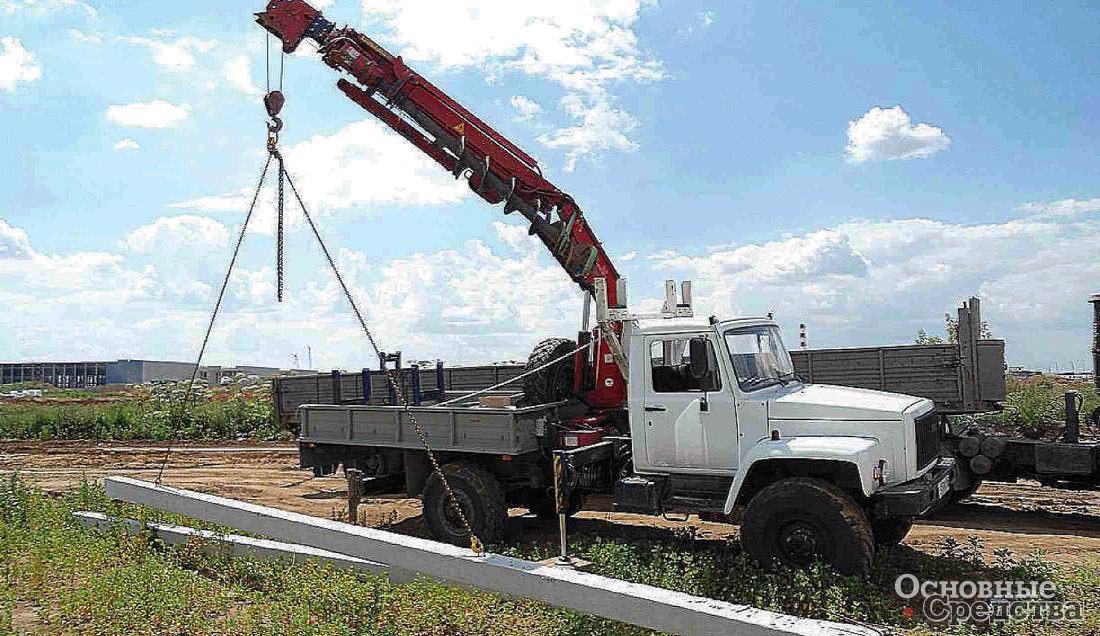

Большой популярностью у нас пользуются японские буровые установки. В них объединяется надежность автошасси японских производителей – Isuzu, Fuso, Mitsubishi и других, заслужившие давно всемирный авторитет японские КМУ в «лице» таких компаний, как Tadano, Aichi, Kato, Toyo и т. д., а также навесные буровые установки европейского производства. Например, в популярной у наших строителей установке Aichi D70A КМУ производства Aichi смонтировано на грузовое шасси Hino FC9JGAP, а гидровращатель установлен Auger Torque серии CD, обеспечивающий крутящий момент 7250 кН.м. Такая установка легко выполняет бурение диаметором 0,45 м на глубину до 5,2 м, при этом радиус рабочей зоны за счет вылета стрелы КМУ составляет от 4,16 до 11,4 м.

Ямобуры корейских компаний, составляющие все большую конкуренцию японским и европейским буровым машинам, в отличие от обычных КМУ со шнековым буром, позволяют оператору использовать кран-манипулятор в качестве грузоподъемного механизма, не снимая при этом бур. Установку для бурения монтируют на первую секцию телескопической стрелы, имеющей еще одну или две секции. Это позволяет при транспортировке компактно разместить навесной агрегат вдоль стрелы, а при эксплуатации перемещать бур вместе с секцией. В качестве базовых шасси, как правило, корейские производители предлагают различные модели Hyundai либо Daewoo.

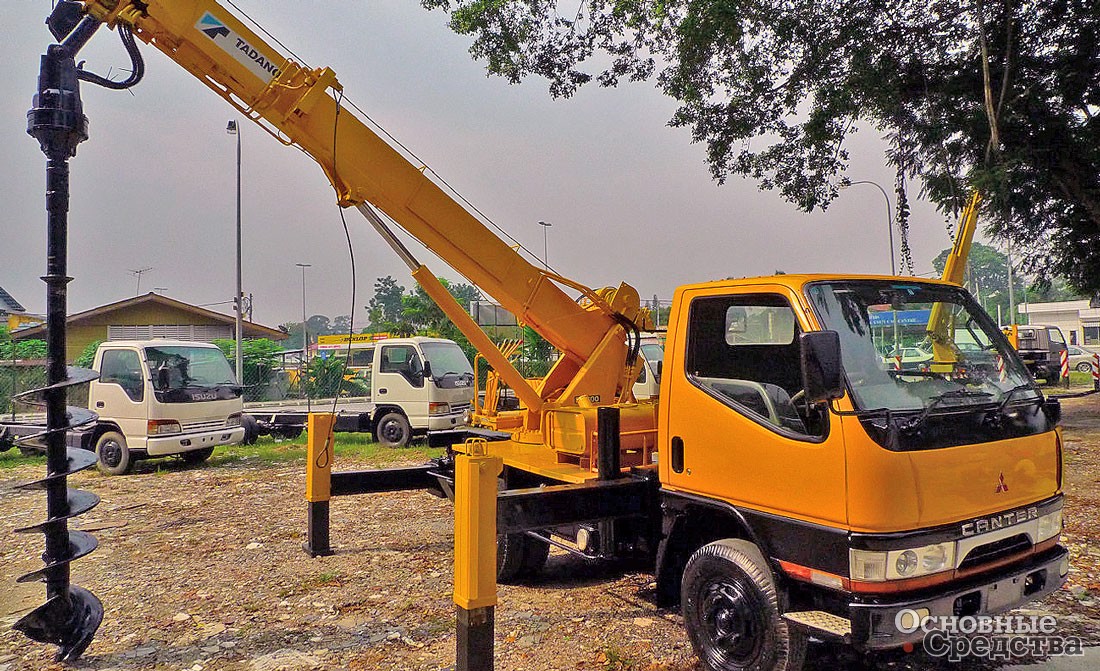

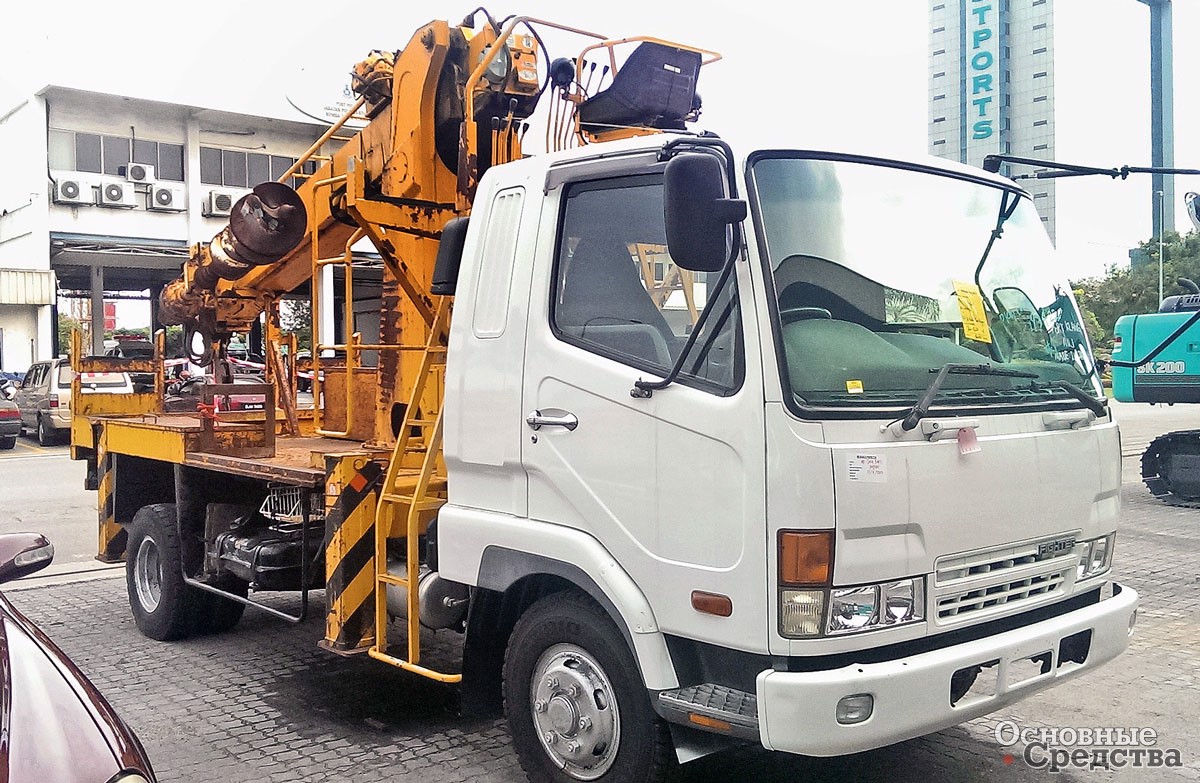

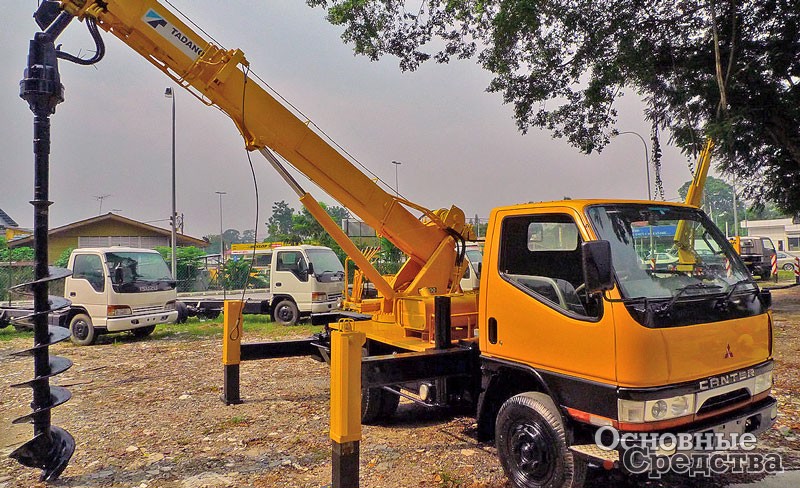

Ямобуры из Японии отличаются надежностью, простотой конструкций, большими межсервисными периодами. Установки для бурения компании Aichi одни из самых популярных в нашей странеЯмобуры Tadano – главные конкуренты Aichi в РоссииБуровые установки Kanglim уже давно пользуются авторитетом в России

Наибольшей популярностью у нас, пожалуй, пользуются бурильно-крановые установки Kanglim. На базе Daewoo Novus компания Kanglim выпустила буровую установку KDC 15000. В наименовании – глубина бурения: установка способна выполнять скважины глубиной до 15 м и диаметром 0,38 м. При этом на максимальном вылете стрелы, а это 18,4 м, крановая установка Kanglim способна поднимать грузы массой до 1,1 т.

Kanglim создает буровые установки и для более «серьезных» работ. Kanglim KDC-5600 используется на базе вездеходного шасси КамАЗ 43502-303645 или полноприводного шасси Hyundai, что позволяет дорожникам не беспокоиться о качестве грунта в местах работ. Исключается также и потребность в привлечении дополнительной техники: Kanglim KDC-5600 позволяет одновременно бурить скважины под мачты дорожного освещения, столбы ЛЭП, опоры дорожных знаков и рекламных щитов, параллельно устанавливать необходимые мачты и опоры. Мощный ямобур, используя телескопические шнеки, легко сделает скважину глубиной до 5 м и диаметром 0,1–0,8 м благодаря сменному инструменту. Что касается крановых работ, то стрела установки с г/п до 4 т может установить любую стандартную мачту, она рассчитана на выполнение операций на высоте до 15 м.

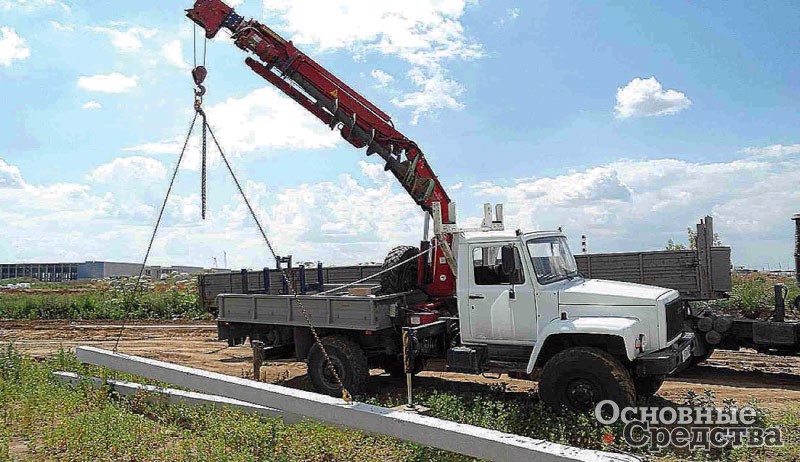

Крановая установка нового поколения стрелового типа HOTOMI DRILL LS 1030 имеет отрицательный угол наклона. Это позволяет опускать стрелу крана ниже основной горизонтальной оси крана. Глубина бурения – до 3 м, а диаметр – до 0, 4 мКорейские краново-буровые установки Donghae DNS 3000A отлично монтируются на отечественные шассиБурильные установки Donghae DNS Super бурят скважины диаметром до 0,3 м на глубину до 5 м

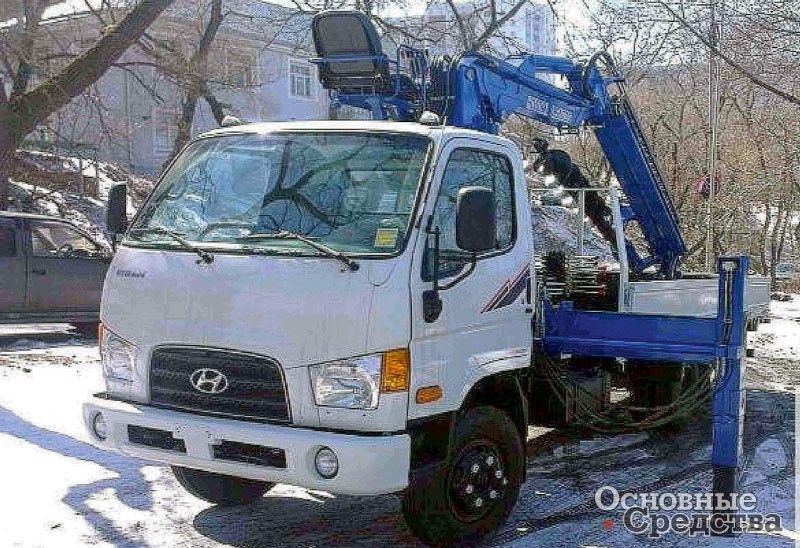

Еще один популярный в наше стране производитель ямобуров из Кореи – это компания Donghae. Очень популярна буровая DH Super 3000A, как правило монтируемая на Hyundai HD-78, позволяет проделывать скважины на глубину до 3 м, при этом скорость вращения бура, приводимого гидродвигателем, достигает 40 об/мин. Максимальный диаметр бурения – 0,38 м. Благодаря вращающейся платформе а также 4-секционной стреле с максимальной г/п 2,5 т и рабочей высотой до 10,8 м установка делает скважины, устанавливает в них столбы и опоры, а имеющаяся в комплектации навесная стальная корзина позволяет успешно выполнять монтажные работы на значительной высоте. Наибольшее распространение получили две модели – DHS Super 3000 и DHS 3000А. Обе модели, как правило, можно встретить на шасси Hyundai HD-78 с колесной формулой 4х2. Мод. DHS Super 3000 рассчитана на выполнение скважин диаметром 0,15 и 0,3 м на глубину до 1,5 м. При этом радиус, на котором без переустановки машины может производиться бурение, составляет до 9 м, а максимальная высота подъема стрелы – 11 м. При выдвижении всех секций г/п на конце стрелы составляет не менее 0,78 т, что вполне достаточно, чтобы установить стандартную опору либо перемещать корзину с монтажниками. Такая корзина для высотных работ предлагается покупателям в качестве дополнительной опции. Вторая модель Donghae, DHS 3000А, рассчитана на бурение скважин глубиной до 3 м, но за счет силы бурения свыше 300 кг/м диаметр скважин достигает 0,38 м. В остальном характеристики этой модели аналогичны DHS Super 3000.

Верные критерии выбора – залог удачного приобретения

Используя ямобуры и траншее­копатели от ведущих мировых лидеров с высокой эффективностью и надежной работой в течение длительного периода, низкими затратами на обслуживание и легкостью в управлении, наши дорожники, безусловно, наносят минимальный экологический вред почвенным покровам. Делая аккуратные скважины контролируемого диаметра и прорезая траншеи точно обозначенной ширины, строители не подвергают значительные площади почвенных покровов травмированию. Кроме того, качественная бурильная установка позволяет выполнять скважины без каких-либо мероприятий по упрочнению почвы, что также благоприятно отражается на экологической обстановке, а также экономит средства и время при выполнении производственных задач. Использование буровых установок ведущих производителей позволяет производить работы лишь меняя рабочий инструмент и на неустойчивых грунтах, и в скальных породах.

Выбор необходимого инструмента не менее важный вопрос, чем покупка буровой установки. Например, при бурении обводненных грунтов помогут только специальные ковшебуры малого диаметра, а при бурении скальных грунтов необходимо использовать скальные шнеки, комплектуемые круглыми зубьями и напайками из твердосплавных материалов. Для работы с особо твердыми породами следует приобретать скальные шнеки с колонковым буром. Выбор «правильного» непрерывного бура значительно сократит время бурения скважин глубиной более 3 м, поскольку обычный бур длиной 1,2 м при бурении глубоких скважин необходимо часто извлекать для очистки даже при небольшом заглублении.

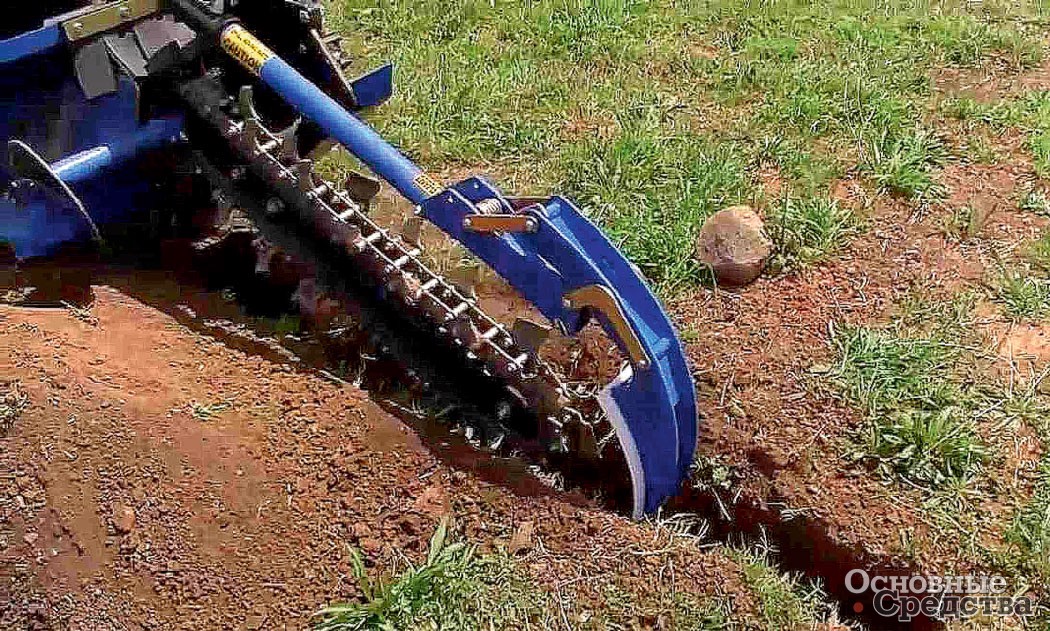

Правильно выбрав цепь, соответствующую категории почвы, можно значительно уменьшить производственные расходыНепрерывный бур значительно сокращает время бурения скважины глубиной более 3 м, поскольку обычный бур длиной 1,2 м при бурении глубоких скважин необходимо периодически извлекать для очистки от грунта даже при неглубоком погружении

Большое влияние на производительность работ оказывает и правильный выбор режущей цепи баровой установки. Так, специалисты уже упоминавшейся компании Digga разработали 4 основные конструкции цепей, используемых на различных грунтах. Эти цепи позволяют быстро получать траншеи шириной от 0,15 до 0,35 м, но конструкции их различны. Например, серия DIG используется на мягких почвах, в которых не присутствуют даже корни деревьев. Серия цепей FROST позволяет уже работать с грунтом, в котором есть и глина, и небольшие камни, и корни деревьев. Цепи серии Combo, в конструкции которых до 70% режущих зубцов имеют твердосплавную напайку, успешно работают на каменистых почвах, на сланцевых пластах. А самые мощные цепи серии DIGATAC, по заключению производителя, способны прорезать любые типы почвы, включая очень твердые сланцевые породы.



Используя возможности сегодняшнего рынка, комбинируя навесное импортное высокачественное оборудование с отечественной спецтехникой и устанавливая инструменты ведущих производителей, наши дорожники имеют реальную возможность значительно сократить сроки дорожного строительства, что сего­дня так необходимо стране.
