Виды газомоторного топлива, их преимущества и недостатки

Одна из многочисленных причин медлительности в газификации транспорта в том, что номенклатура газомоторного топлива довольно-таки обширна:

   - сжиженный нефтяной газ (СНГ);
   - компримированный (сжатый) природный газ (КПГ);
   - сжиженный природный газ (СПГ).

Главные преимущества газомоторного топлива в его цене, цене и еще раз цене. Пока эти преимущества перевешивают многочисленные и разносторонние недостатки.

Сжиженный нефтяной газ (СНГ)

Этот газ представляет собой смесь пропана С3Н8 и бутана С4Н10, извлекаемую их попутных нефтяных газов, из конденсатных фракций природного газа, из газов процессов стабилизации нефти и конденсата, из нефтезаводских газов, получаемых с установок переработки нефти. Помимо пропана и бутана нефтяной газ содержит по массе порядка 6% других углеводородов – этана, этилена, пропилена, бутилена и их изомеров, то есть состав СНГ неоднороден и непостоянен. Для контроля утечек в состав СНГ вводят зловонные вещества – меркаптаны. Меркаптаны легко идентифицировать носом, когда на улице мимо вас проезжает газобаллонная «ГАЗель».

Главное преимущество пропана и бутана в высокой критической температуре. Критической называют температуру, при которой плотность жидкости и ее насыщенного пара становятся равными и граница раздела между ними исчезает.

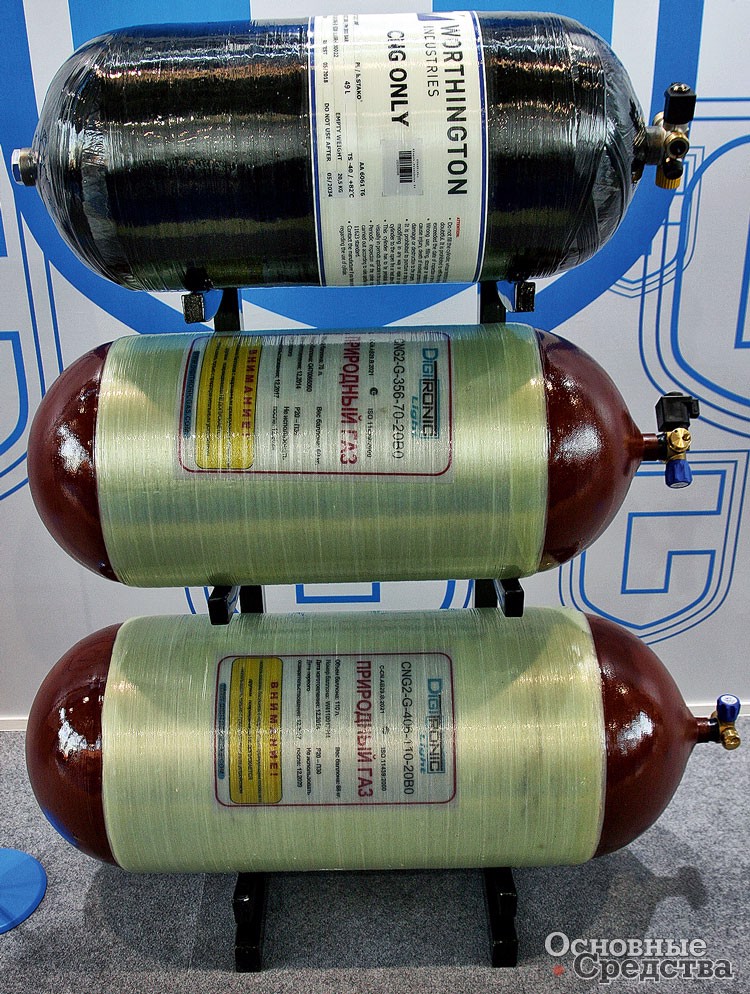

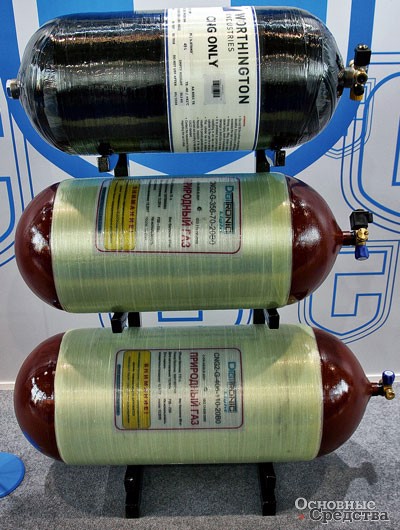

Автомобильные баллоны для КПГ

У пропана критическая температура 96,8 °C, у бутана 152,0 °C, что позволяет легко сжижать эти газы и хранить в жидком состоянии при относительно невысоком давлении до 1,6 МПа. Это также означает, что сосуд для хранения СНГ будет сравнительно легким, а храниться в сжиженном состоянии газ может сколь угодно долго при условии полной герметизации сосуда. Вместе с тем баллон для СНГ – это сосуд под давлением, и ему невозможно придать любую форму, как, например, бензобаку. Это обстоятельство порождает проблемы с размещением газового баллона на машине.

Для заправки автотранспорта используют две марки СНГ: летнюю и зимнюю. Летняя марка, или пропан-бутан автомобильный (ПБА), содержит 50±10% пропана по массе. Зимняя, или пропан автомобильный (ПА), содержит 85±10% пропана по массе. Таким образом, регулируя содержание легкого пропана, обеспечивают круглогодичную эксплуатацию газобаллонных автомобилей.

Применение СНГ огра­ничено бензиновыми двигателями, то есть двигателями с низкой степенью сжатия и исковым зажиганием. Это легковые автомобили, мало- и среднетоннажные грузовики и энергетические установки. Расход СНГ на 10–15% выше, чем бензина, из-за меньшей объемной теплотворности: 1 л бензина будет эквивалентен 1,1–1,15 м3 СНГ, а в реальных условиях из-за падения мощности двигателя – 1,15–1,3 м3 СНГ. При низкой температуре двигатель пускают на бензине, после прогрева водитель может переключиться на газ прямо из кабины. Переходить с одного вида топлива на другой можно на ходу.

Пропан-бутан тяжелее воздуха в 1,5–2 раза и при утечке скапливается у земли, создавая взрывоопасную и вредную для здоровья атмосферу. Поэтому газобаллонные автомобили хранят на открытых стоянках, а ремонтные зоны оснащают хорошей вентиляцией. Длительное вдыхание пропан-бутана не только малоприятно по причине меркаптанов, но и ведет к плохому самочувствию, вплоть до отравления.

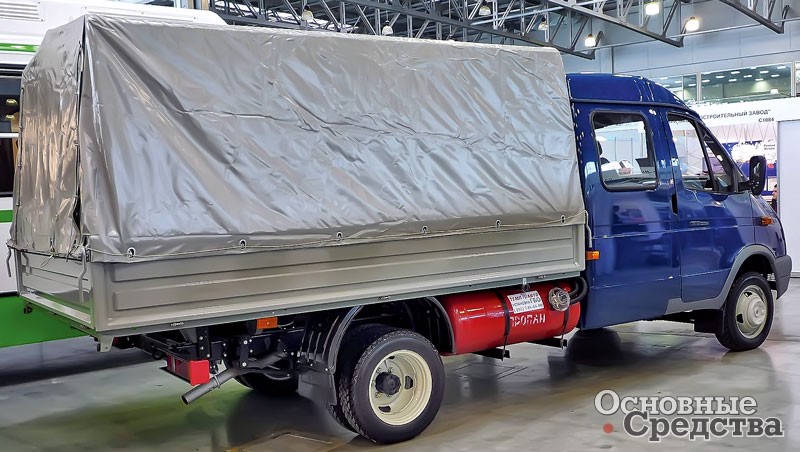

«ГАЗель», работающая на СНГ

Октановое число СНГ около 105, и, как утверждают, ни в одном режиме работы двигателя не возникает детонация. Это утверждение не должно служить поводом для самоуспокоения, при определенной пытливости ума детонации можно добиться.

С учетом затрат на оборудование газовой аппаратурой, ее массы и меньшего запаса хода на одной заправке перевод автомобиля на СНГ остается выгодным благодаря цене. Локомотивом продвижения СНГ в массы были и остаются легковые автомобили и малотоннажные грузовички. Сжиженные нефтяные газы вырабатывают те же компании как побочный продукт производства жидкого топлива, что сказывается на количестве газовых заправок – компании заинтересованы в сбыте собственного продукта.

Что касается дизельных двигателей, то здесь пропан-бутан не имеет перспектив из-за нестабильности горения при высокой степени сжатия. Это основная причина, почему СНГ не прижились на дизелях. Но потенциал СНГ полностью еще не раскрыт.

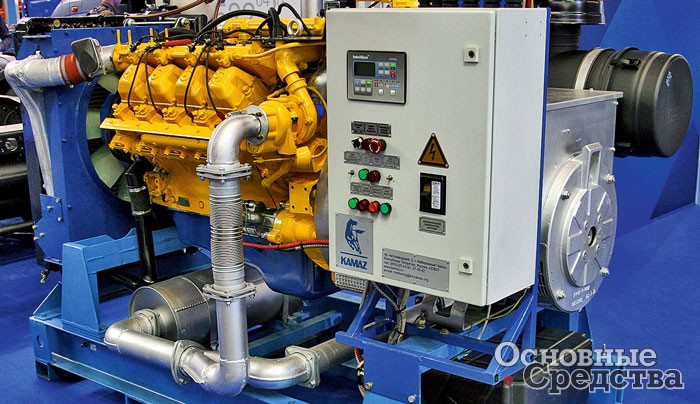

Стационарный электроагрегат мощностью 100 кВт на базе газопоршневого двигателя КамАЗ-820, работающего на КПГ

Общая справка о метане

Под природными газами понимается метан СН4 – простейший углеводород без цвета и запаха. Метан – третий по распространенности газ во вселенной после водорода и гелия. О происхождении залежей природного газа в земной коре нет окончательного мнения, как и о происхождении нефти.

Природный газ содержит от 70 до 98% метана, остальное приходится на более тяжелые углеводороды: этан, пропан и бутан, а также неуглеводороды: воду, сероводород, углекислый газ, азот, гелий и другие инертные газы. Перед подачей в газотранспортную систему (ГТС) природный газ необходимо очистить и осушить, избавившись от воды, сероводорода, отделить тяжелые углеводороды и другие примеси. В магистрали пары воды могут конденсироваться или образовывать с газом кристаллические соединения – гидраты – и скапливаться на изгибах трубопровода, затрудняя продвижение газа. Сероводород вызывает сильную коррозию газового оборудования. В зависимости от состава природного газа применяют различные технологии осушки и разделения газов. Таким образом, остается чистый метан с незначительными примесями. Через ГТС метан поступает потребителям. Если ваше жилище подключено к газораспределительной системе, то на кухне в конфорке у вас горит именно метан. Этим же метаном после сжатия или сжижения заправляют газобаллонную технику.

Метан – газ без запаха, характерный аромат («При запахе газа звонить 09») ему придают меркаптаны, которые впрыскивают в газ перед закачкой в ГТС (16 г на 1000 м3). Этот метод придумали для обнаружения утечек из ГТС, протяженность которой насчитывает тысячи километров. При утечке меркаптановая отдушка привлекает ворон, скопища которых легко обнаружить во время облета трубопровода на вертолете.

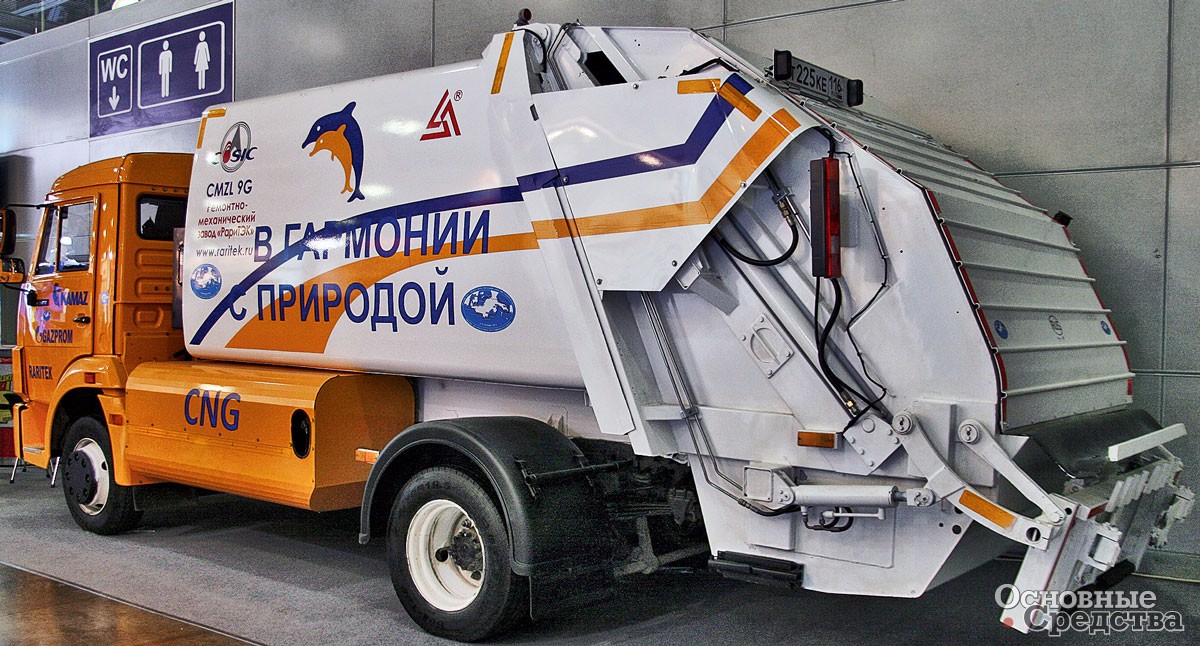

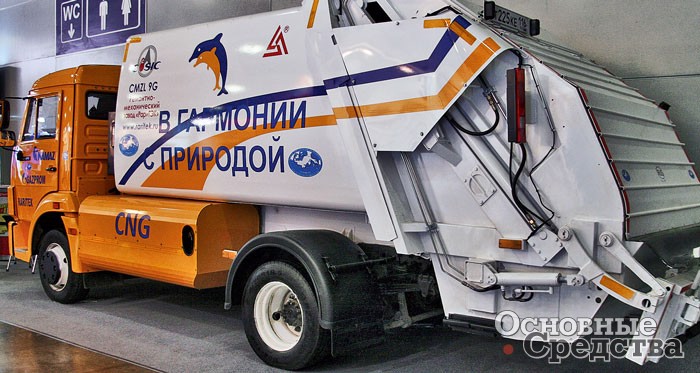

Мусоровоз на шасси КамАЗ-4308 с газодизелем Cummins, работающим на КПГ

Метан в 1,6 раза легче воздуха и при утечке моментально улетучивается. Метан взрыво­опасен при концентрации в воздухе от 4,4 до 17%. Самая взрывоопасная концентрация – 9,5%. Определить наличие в воздухе метана легко по меркаптановым ароматам. В местах природного образования метана, где невозможно его определить по запаху, например в шахтах, используют газоанализаторы. Первыми шахтными газоанализаторами были канарейки. Газобаллонную технику хранят на открытых стоянках, а закрытые ремонтные зоны оснащают принудительной вытяжной вентиляцией. На магистральном газе без какой-либо подготовки работают энергетические установки различной мощности, подключенные непосредственно к трубе.

Компримированные природные газы (КПГ)

Критическая температура метана составляет –82,3 °С, и его сжижение весьма затратно, по­этому метан как газомоторное топливо используется в основном в компримированном (сжатом) виде, при этом газ сокращается в объеме в 200–250 раз. К автомобильной газонаполнительной компрессорной станции (АГНКС) подводят газопровод и компримируют газ на месте. Сжимают, точнее, дожимают магистральный газ компрессором до 20 МПа и осушивают. На станции КПГ хранят в небольшом сосуде высокого давления, из которого газ закачивают в баллоны автомобиля. Что касается перевозки готовых КПГ, то для этого служат специальные газовозы, представляющие собой батарею баллонов, небольших по объ-ему в сравнении с цистерной для сжиженных газов, то есть перевозка готовых КПГ – занятие дорогое и специфичное. Подвод магистрального газа к заправочной станции необходим, что несколько затрудняет расширение сети газовых заправок. Сего­дня в 58 регионах РФ действует 246 автомобильных газонаполнительных компрессорных станций (АГНКС), заправляющих транспорт КПГ. Безусловным лидером национального газомоторного рынка является «Газпром» – в его собственности находится 210 АГНКС. Более 10 лет «Газпром» занимается популяризацией в России газомоторного топлива – АГНКС есть в 70% регионов, а не во всех, 246 АГНКС – это 1% на фоне всех АЗС на территории РФ, а безусловный лидер вводил в эксплуатацию по 2,1 АГНКС в год.

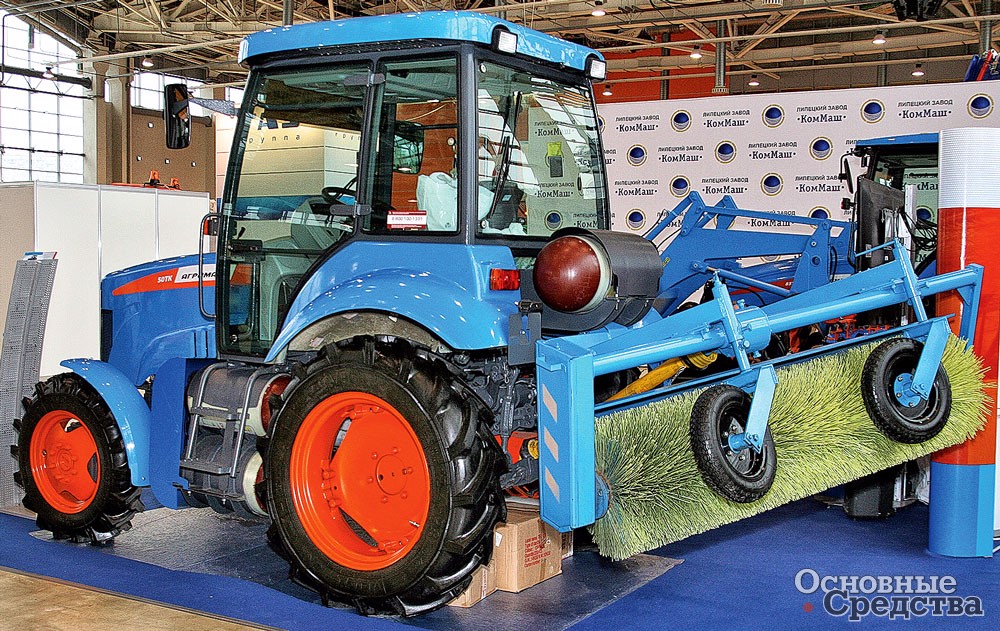

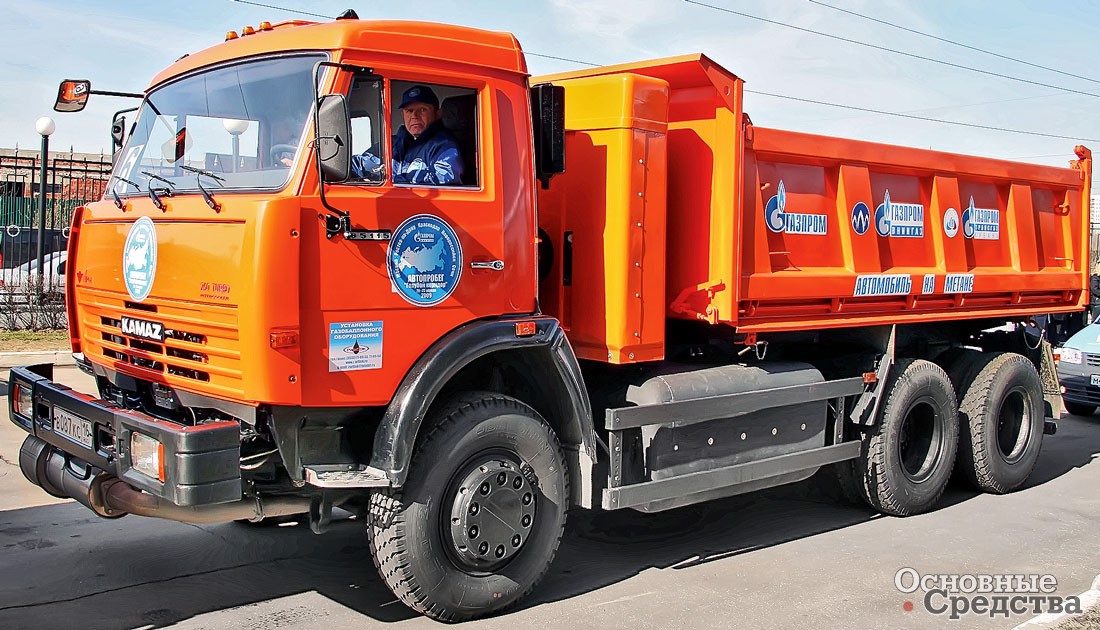

Коммунальный трактор АГРОМАШ 50ТК с  газовым двигателем. Баллоны с КПГ под кабиной и за нейСамосвал, работающий на КПГ. Баллоны установлены за кабиной

Высокое давление КПГ требует очень прочных, толстостенных, тяжелых баллонов. Но это еще не всё. На КПГ можно про­ехать в 3,5 раза меньшее расстояние, чем на СНГ при равных объемах газовых баллонов. Либо обвешиваться баллонами, либо часто заправляться – в этом основной недостаток КПГ, определяющий сферу его применения: вблизи заправки, а также типы двигателей, на них работающих.

Ввиду того, что нужно значительное пространство дляразмещения баллонов для КПГ, этот вид топлива представляет интерес для средне- и крупнотоннажных автомобилей и тракторной техники. Наибольший интерес сегодня представляют двухтопливные двигатели – газодизели, работающие на дизельном топливе и КПГ, именно из-за скудной инфраструктуры КПГ, чтобы было на чем доехать до заправки. Под второй вид топлива дизельный двигатель переделывается сравнительно просто и быстро, впрыск дизельного топлива в камеру сгорания служит для воспламенения горючей смеси. Производители газовой аппаратуры достигли соотношения расхода дизельного топлива и метана 20:80 на магистральных тягачах с топливной системой Common Rail и 30:70 на тракторной технике с ТНВД. Перевод машины на КПГ в 3–4 раза дороже, чем аналогичная операция с СНГ, тем не менее затраты окупаются примерно в течение года благодаря разнице в цене на газ и дизельное топливо.

Машиностроение предлагает и однотопливные двигатели на КПГ с пониженной степенью сжатия и искровым зажиганием. Надо понимать, что такие машины буквально цепью прикованы к заправке.

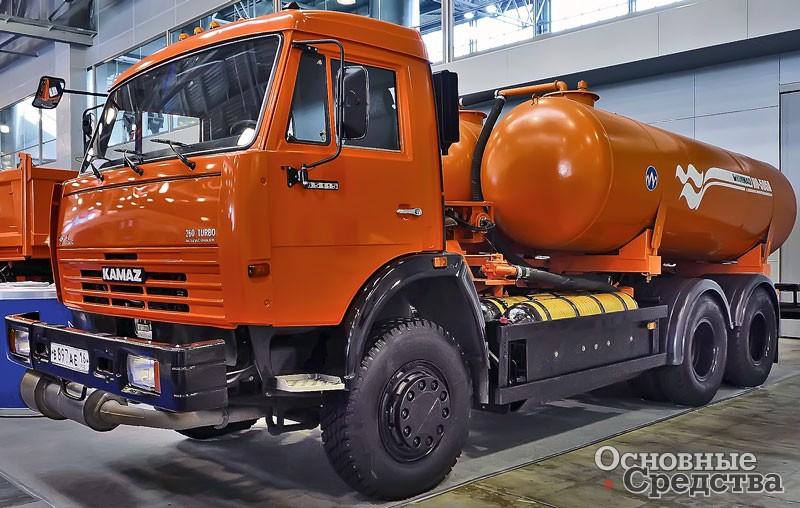

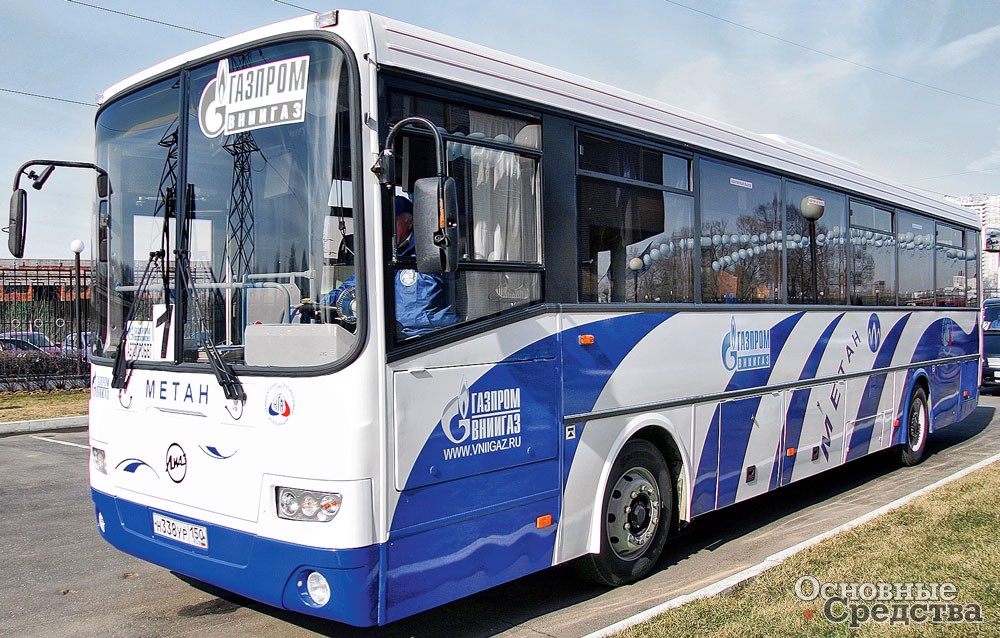

Илососная машина на газодизельном шасси КамАЗ-65115. Баллоны с КПГ уложены вдоль рамы под надстройкойАвтобус ЛиАЗ, работающий на КПГ

КПГ – отличное топливо для дизельного двигателя. Метан не образует отложений в топливной системе, не смывает масляную пленку со стенок цилиндров, тем самым снижая трение и уменьшая износ двигателя. Метан сгорает полностью, не образуя твердых частиц и золы, вызывающих повышенный износ цилиндро-поршневой группы. Таким образом, использование природного газа в качестве моторного топлива позволяет увеличить срок службы двигателя в 1,5–2 раза. Метан экологичен: он дает очень чистый выхлоп. А главное, КПГ стоит втрое дешевле бензина и дизельного топлива, хотя на самом деле должен стоить еще меньше.

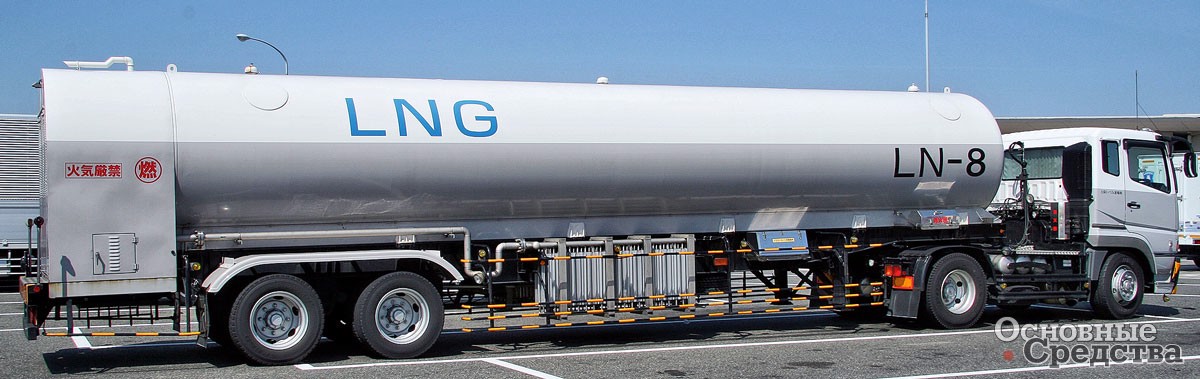

Сжиженный природный газ (СПГ)

При сжижении метан уменьшается в объеме в 600 раз – в этом главное преимущество сжижения, что определяет сферу его применения: автобусы, магистральные тягачи, карьерные самосвалы, то есть там, где топ­ливные емкости должны занимать место по минимуму, а вмещать по максимуму. Один и тот же объем вмещает СПГ в три раза больше, чем КПГ.

Сжижение проходит при температуре –161,5 °С. Процесс энергозатратный и требует криогенного оборудования. Сжиженный метан хранится при температуре внутри термоизолированного сосуда от –160 до –196 °С. Необходима очень качественная термоизоляция. И точно так же, как с КПГ, пере­оборудуют дизельные двигатели в двутопливные. Автомобильное оборудование для СПГ отличается баллоном-термосом и испарителем, остальные узлы такие же.

Сжиженный метан распространен еще менее, чем сжатый. Некоторые автобусные парки строили у себя газовые заправки. Эти опыты до сих пор носят более экспериментальный характер.

Заключение

Когда возникают дискуссии о газомоторном топливе и его медленном распространении, всегда поднимается вопрос о том, что первично: парк газобаллонных автомобилей или сеть газовых заправок. Абсолютно понятно, что первична заправочная сеть. Отсюда вытекает извечный вопрос: кто виноват? Собственники заправочных сетей. Собственникам не интересно то, что интересно стране, ибо не видят они в том прибыли. Собственники и далее будут продолжать саботаж газификации транспорта.

Что делать? Единственным действенным средством борьбы с естественными монополиями и стимулирования экономики в целом остается нацио­нализация в первую очередь ПАО «Газпром», всех его дочерних предприятий и всех газорас­пределительных сетей. Негоже предприятиям, решающим экономические и социальные задачи в масштабах Российской Федерации, субъектов и частей субъектов Федерации, служить для удовлетворения амбиций узкого круга физических лиц. Регулирование тарифов на данном направлении не более чем паллиатив.
