Бетонных дел мастера
Обзор бетонных мини-заводов

Любой процесс бетонирования начинается с приготовления раствора с определенными свойствами. Этот процесс происходит на бетонных заводах. Рассмотрим участников выставки «СТТ-2015» в сегменте «мини».

Чтобы загрузить работой автобетоносмесители и бетононасосы, обзор которых мы публиковали в прошлом номере журнала, необходимо сначала приготовить бетон согласно требованиям заказчика, то есть строго придерживаясь рецептуры. Эту работу выполняют бетонозаводы. В зависимости от объемов потребления бетона установки по приготовлению раствора могут иметь самые разные габаритные размеры и обладать разной производительностью.

Сегодня мы рассмотрим мобильные версии, которые представляют собой бетоносмесительный барабан, смонтированный на специальное самоходное шасси. Такие спецмашины актуальны для приготовления растворов на небольших объектах, не требующих непрерывной заливки бетона. Самоходные бетоносмесители идеально подойдут там, где требуется не только оперативно приготовить определенное количество бетона, но и выгрузить его в нужном месте. Как правило, производительность «мини-бетонозавода» за смену может достигать сотни или чуть больше кубических метров бетона. Этого количества вполне достаточно, чтобы, например, оперативно произвести ремонтные работы на удаленном от стационарных бетонных заводов объекте.

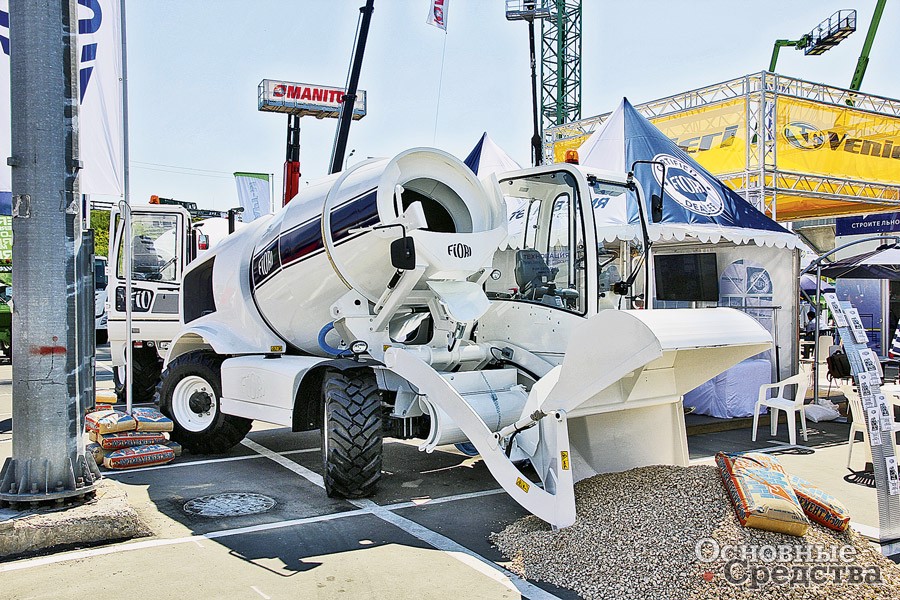

Среди мобильной техники, представленной на стендах «СТТ-2015», был бетоносмеситель DB X35 с передней загрузкой от компании Fiori. Одной из особенностей машины является возможность ее перевозки в контейнерах, что, конечно, оценят строительные компании, имеющие подряды в разных точках России. Благодаря небольшим габаритам спецмашину можно оперативно перебрасывать с одного объекта на другой, используя для этого как железнодорожный, так и автомобильный транспорт. DB X35 оснащен барабаном, имеющим гео­метрический объем, равный 5000 л. Частота вращения барабана – 24 об/мин. Согласно технической документации, выработка бетона класса S1 составляет 3,5 м3/ч. В качестве силового агрегата применен 4-цилиндровый рядный двигатель Perkins серии 1,104 рабочим объемом 4,4 л. В зависимости от настройки топ­ливной аппаратуры его мощность может быть равна 82,5 или 83 кВт, а крутящий момент – 404 или 418 Н.м при частоте вращения коленчатого вала 1400 об/мин. Отдельного внимания заслуживает кабина оператора, которая соответствует требованиям защиты от опрокидывания (ROPS) и падающих предметов (FOPS). Кабина при этом имеет большую площадь остекления, что способствует хорошему обзору и упрощает проведение работ и маневрирование в условиях ограниченного пространства.

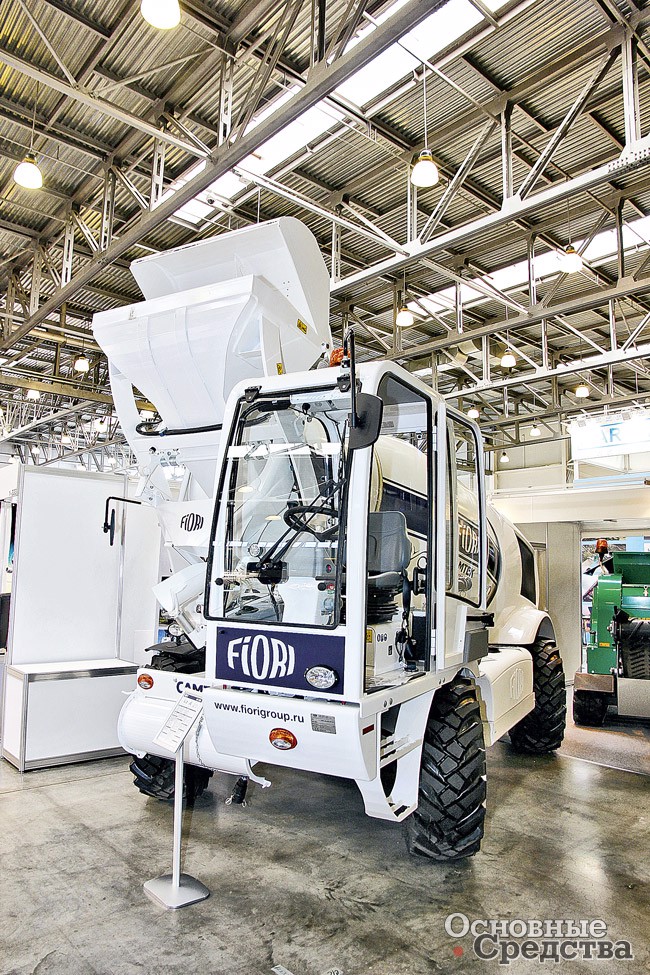

Еще одна интересная машина от компании Fiori была представлена на выставочной площадке – самоходный бетоносмеситель с саморазгрузкой DB 460. Его рабочая установка состоит из смесительного барабана, физический объем которого составляет 5050 л, а выход готовой смеси равен 4 м3. Частота вращения барабана регулируется в диапазоне от нуля до 24 об/мин в обоих направлениях. Привод осуществляется гидростатической трансмиссией с насосом переменной производительности. Машина укомплектована ковшом объемом 560 л с электрогидравлическим управлением и регулируемой степенью раскрытия. DB 460 комплектуется дизельным двигателем Perkins 1104D-44T. С рабочего объема 4,4 л снимается максимальная мощность 112,8 л.с. и крутящий момент 418 Н.м. Мотор демонстрирует хорошие показатели экономичности. Так, номинальный расход топлива при выполнении общего цикла работ составляет 7,2 л/ч. Но особого внимания заслуживает система электронного контроля приготовления смеси (FBC), которая объединяет системы взвешивания и дозирования всех компонентов смеси с системой контроля замешиванием. Программируемый контроллер хранит в памяти до двадцати рецептов смесей.

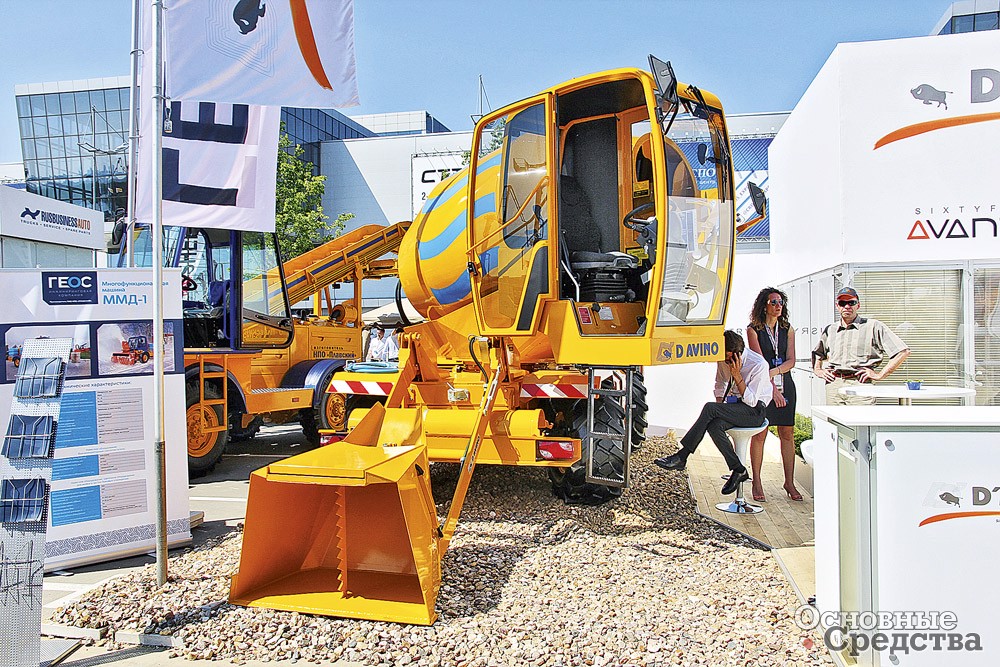

Следующей интересной машиной в рассматриваемом нами классе спецтехники стал миксер D”AVINO Delta Revolution R40. Этот бетоносмеситель с задней загрузкой имеет производительность 4 м3/ч при выработке бетона класса S1. Рабочая установка имеет барабан с выпуклым дном «двойной конус», за вращение которого отвечает гидростатическая трансмиссия. Геометрический объем барабана составляет 5800 л, а скорость вращения равна 18 об/мин. Подачу материала в барабан осуществляет загрузочный ковш объемом 500 л. Управление установкой джойстиковое. Благодаря вращающейся на 315° платформе обеспечивается фактически круговая выгрузка раствора, что существенно облегчает работу в условиях ограниченного пространства. При этом на одной с барабаном платформе установлена и кабина оператора, которая соответствует актуальным требованиям защиты от опрокидывания (ROPS) и падающих предметов (FOPS). В качестве силового агрегата применен дизель Perkins 1104D-44TA мощностью 113 л.с. при 2200 об/мин. Мотор соответствует нормам EU Stage IIIA/ USA EPA Tier 3.

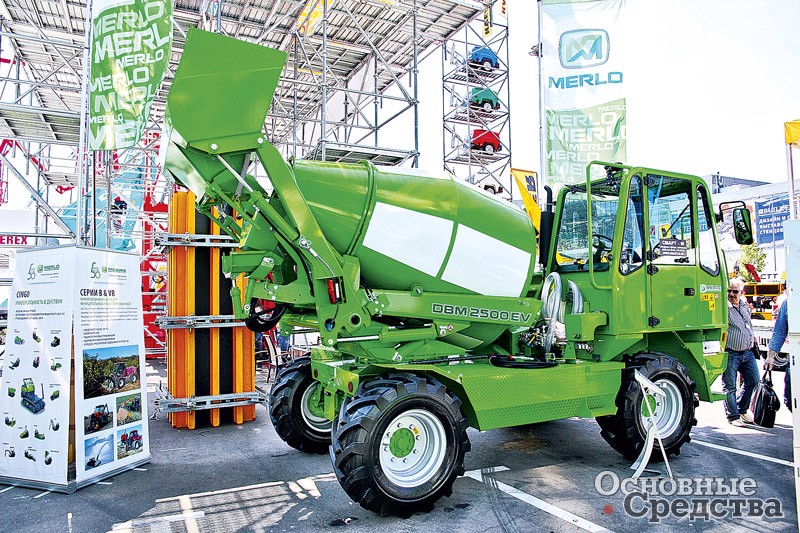

Еще одной спецмашиной, на которой хотелось остановить внимание, стал внедорожный бетоносмеситель Merlo DBM 2500EV. Система DBM позволяет производить на месте различные виды смесей – от самых жидких растворов до бетона с низкой подвижностью (осадка конуса бетонной смеси 8 см макс. Класс S2. UNI EN 206-2006 и UNI 11104-2004). Геометрический объем смесительного барабана спецмашины составляет 3500 л. Скорость его вращения регулируется в вилке значений от 0 до 26 об/мин. При этом производительность за один рабочий цикл равна 2500 л. Это хороший показатель, особенно учитывая, что за час машина способна отработать примерно четыре цикла. Вместимость загрузочного ковша равна 700 л, что позволяет производить быструю загрузку материалов и соответственно сокращать время цикла. В качестве силового агрегата использован 4-цилиндровый рядный дизель Perkins мощностью 101 л.с. при 2400 об/мин. Максимальная высота выгрузки с желобом составляет 1715 мм. Среди полезных опций, которые предлагаются для машин компании, отметим систему взвешивания материала, которая позволяет загрузить строго определенное количество компонентов смеси для получения смеси требуемой рецептуры.

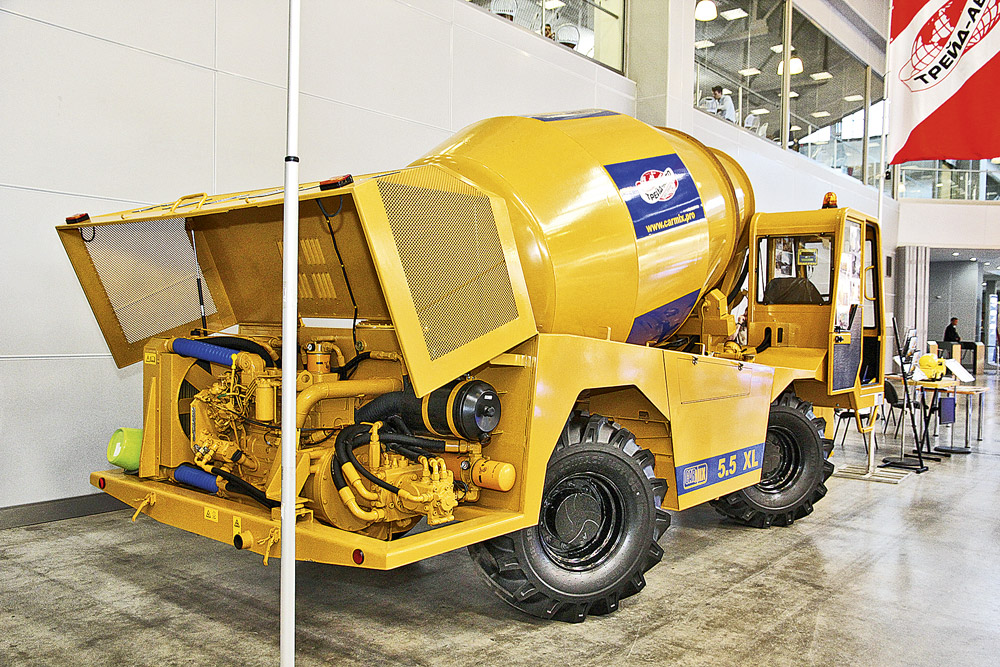

Следующей моделью бетоносмесителя, который привлекал внимание представителей строительных и эксплуатирующих организаций, стал CARMIX 5,5XL. Машина рабочим весом (эксплуатационной массой) 8,6 т оснащается смесителем барабанного типа емкостью 7600 л с разгрузкой обратным вращением барабана. Выход готовой смеси за цикл составляет 5,5 м3. При продолжительности цикла 12–15 мин. производительность может достигать 22 м3/ч. Бетоносмеситель комплектуется загрузочным ковшом объемом 600 л. В качестве силового агрегата применен дизель Cummins B5.9 TAA мощностью 112 (150) кВт (л.с.). Токсичность выхлопных газов соответствует директиве 2004/26/CE Stage 2 и нормам EPA. Средний расход топлива, согласно технической документации, составляет 9–12 л/ч. Спецмашина комплектуется гидростатической трансмиссией Hydromatik-Rexroth 4х4, которая обеспечивает максимальную скорость передвижения 33 км/ч. При весьма завидных рабочих характеристиках CARMIX 5,5XL обладает относительно небольшими габаритными размерами 7505х2500х3150 мм

ТЕХНИКА (обзоры) ВЫСТАВКИ, КОНФЕРЕНЦИИ СТРОИТЕЛЬСТВО СТТ
Сергей Красовский Основные Средства 08'2015 16 ноября 2015
