«Современная лопата»
Обзор прицепных мини-экскаваторов

Охарактеризовать экскаваторы прицепного типа можно всего в двух словах: максимум задач и минимум затрат. Это действительно идеальное решение для выполнения любых немасштабных земляных работ. Их многофункциональность позволяет говорить об огромном спектре применения. Они используются для проведения земляных работ в небольших масштабах, при расчистке территорий, для обработки любых объемов грунта в местах, которые не может освоить крупногабаритная техника.

Любой владелец загородного дома, коттеджа или дачи не раз сталкивался с необходимостью проведения небольших земляных работ, когда, к примеру, надо прокопать траншею под коммуникации или водоотводный канал, быстро создать на участке водоем или горку, расчистить территорию, погрузить щебень, грунт и другие сыпучие материалы. В зависимости от возможностей хозяева всегда стоят перед выбором: копать обычной лопатой или воспользоваться услугами землеройной техники, зачастую склоняясь к найму экскаватора, благо выбрать есть из чего – в аренду предлагается любая техника от мини-экскаваторов и до экскаваторов-погрузчиков. Но что делать, когда объем работ небольшой, или экскаватору нет возможности заехать на маленький участок, или просто размеры экскаватора не позволяют ему развернуться на узкой рабочей площадке? Что делать, когда мелкие работы экономически невыгодны для аренды техники, но объемы большие для работы землекопа? Нужна техника иного формата! Техника больше лопаты и меньше обычного экскаватора. Лопата нового века. И такой «современной лопатой» выступает целый сегмент экскаваторов – мини-экскаваторы прицепного типа.

С прицепными мини-экскаваторами российские потребители познакомились сравнительно недавно. Однако в Европе и Америке эта оригинальная техника известна более 30 лет и весьма популярна, а количество заводов, выпускающих подобную технику, уже исчисляется десятками. Название «прицепные мини-экскаваторы» говорит само за себя, каждому понятно, что эта техника не предназначена для самостоятельного перемещения между объектами. Для буксировки применяется стандартное прицепное устройство, и при наличии фаркопа экскаватор перевозится любым легковым автомобилем, квадроциклом или трактором. Мини-экскаватор также можно доставить к месту работ в обычном автоприцепе. Если возникает необходимость перемещения по рабочей площадке, то это можно выполнить, отталкиваясь от грунта опорами и ковшом. Учитывая небольшой вес некоторых моделей, переместить мини-экскаватор можно даже вручную.

История создания мини-экскаваторов прицепного типа начинается в 80-х гг. прошлого века в Великобритании. Так, в 1982 г. компания Roughneck начала разрабатывать прототип нового вида техники, и после нескольких лет испытаний и усовершенствований первая мод. Roughneck 2000 («Работяга») увидела свет в 1984 г. Первоначально конструкция экскаватора базировалась на автомобильном прицепе, оснащалась бензиновым двигателем Honda мощностью 5 л.с., глубина копания составляла 2,2 м. В последующем конструкторы компании изменили цвет хаки на фирменный бело-синий и вместо прицепа стали собирать экскаватор на рамной конструкции. Практически одновременно, в том же 1984 г., другая английская компания Team Services Ltd выпустила свой первый прицепной мини-экскаватор, который назвали Tow-Hoe (буксируемая мотыга), позднее производство было перенесено в США, где техника сменила название на Tow-Hoe Cricket (буксируемый кузнечик) и сразу стала очень популярна – только в течение 1985 г. в Америке и Канаде их было продано более 500 шт. Со временем для насыщения европейского рынка производство экскаваторов перенесли обратно в Великобританию. Популярность мини-экскаваторов дала толчок развитию производства, так, только в Англии подобную технику стали выпускать 11 заводов, в Италии – 3 производителя, в США – 2 новых производства. Заводы открывались в Ирландии, Швеции, Финляндии, Франции, Швейцарии. Многие из этих заводов работают и по сей день.

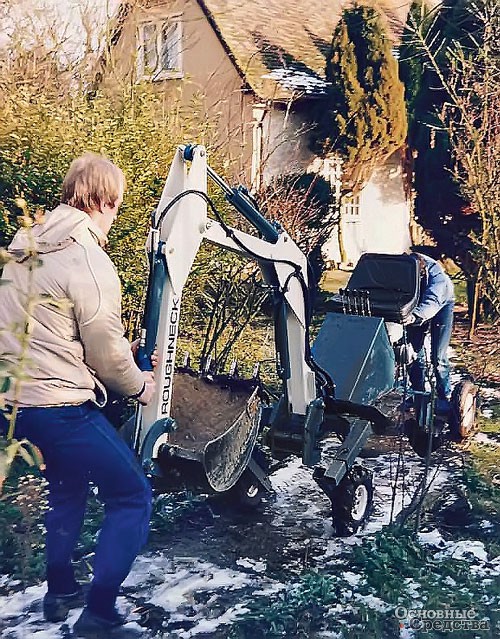

Первый экскаватор Roughneck

Основная идея у всех прицепных мини-экскаваторов с тех далеких времен осталась практически без изменений – это 2- или 4-колесная мини-техника с рабочими опорами, выдвигаемыми вручную или с помощью гидропривода, приводимая в движение двигателем, расположенным за сиденьем оператора. А вот исполнение у всех разное – каждый из производителей по-своему видит конструкцию выпускаемой техники. Исходя из характеристик все прицепные мини-экскаваторы можно разделить на несколько основных групп.

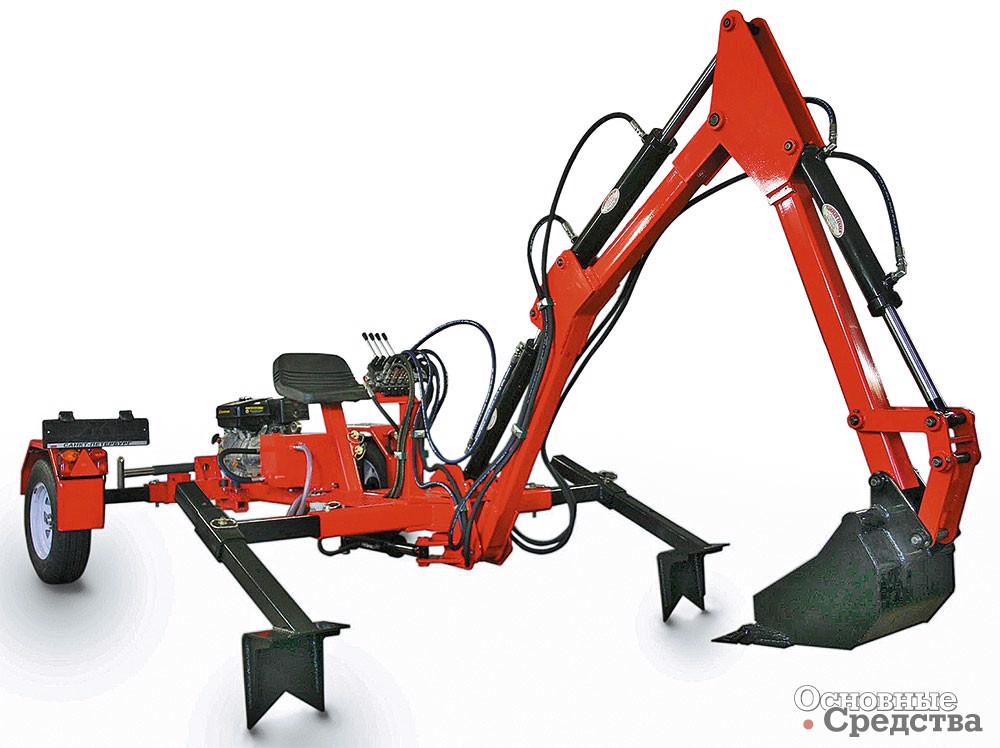

Самая многочисленная и популярная группа – это прицепные мини-экскаваторы с поворотом стрелы. Конструктивно практически все они выполнены на специальной жесткой раме. Стандартно в комплекте 2 колеса и 2 опоры. Среди наиболее простых и популярных моделей – техника российской торговой марки Landformer. Экскаваторы этой торговой марки производятся с 2015 г. в России на заводе в Зеленограде (г. Москва). Российскому потребителю предлагаются в виде конструктора для самостоятельной сборки – крупные узлы готовой машины нужно просто достать из упаковки и соединить, времени на полную сборку потребуется около 2 ч. На экскаваторе установлен одноцилиндровый мотор мощностью 15 л.с. марки Lifan китайского производства, который является более дешевым аналогом японского Honda GX-390. При желании производитель может оснастить технику «родным» двигателем Honda в 15 л.с. или дизельным в 10 л.с. двигателем Lifan. В стандартном наборе производителем предлагаются ковши шириной 22 и 35 см. Дополнительно предлагают насыпной ковш 60 см. В зависимости от типа грунта производительность мини-экскаваторов составляет порядка 4–6 м3/ч. Для удобства буксировки опоры складываются вручную и фиксируются. Возможен также монтаж данного экскаватора на плавучий понтон для работ по чистке водоемов.

Сравнительные характеристики прицепных экскаваторов
Параметр Landformer Powerfab 130 Mini Digger 2500 Jansen MB-300 «Скорпион»
Масса, кг 520 446 550 550 600
Радиус поворота стрелы, град 150 130 160 130 130
Двигатель Lifan Honda Honda Honda Champion
Мощность двигателя, л.с. 15 9 9 9 13
Глубина копания, м 2,3 2,3 2,5 2,1 2,8
Высота подъема ковша, м 2,7 2,5 1,97 2,45 2,8
Топливо Бензин + + + + +
  Дизель + + +
Расход топлива, л/ч до 1,5 до 1,5 до 1,6 до 1,5 до 1,8
Ковш шириной, см 22 + + + +
  35 + + + +
  40 +
  60 + + + +
Дополнительные ковши + + +

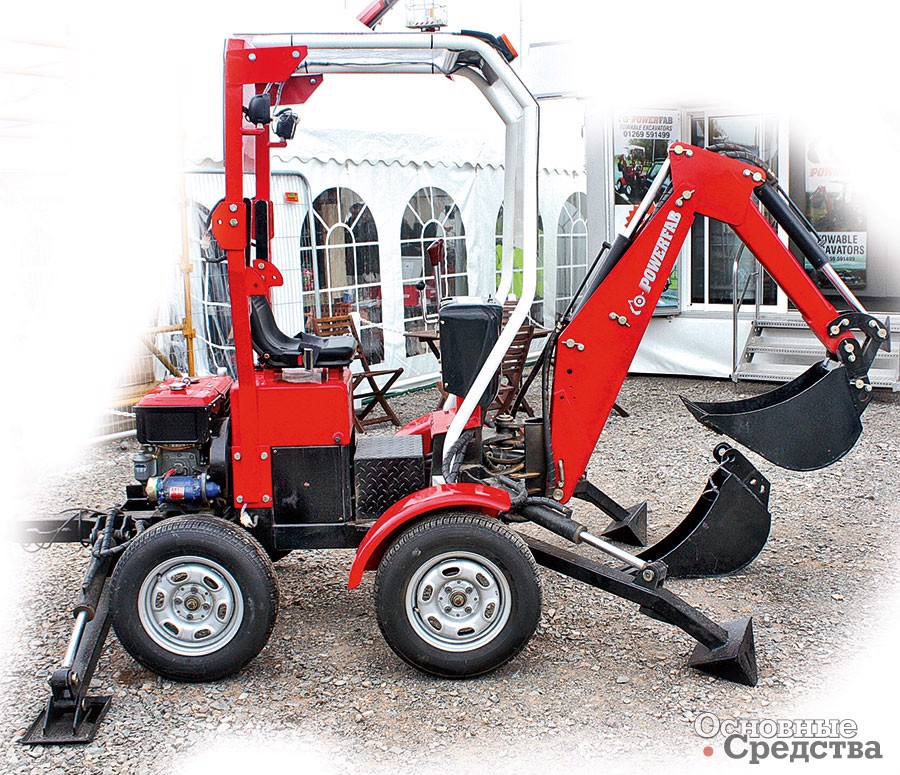

Мини-экскаваторы компании Powerfab поставляются в Россию также в виде отдельных крупных узлов для последующей сборки. Техника выпускается в Великобритании, и данный производитель один из немногих, кто может похвастаться историей завода с 1980 г., будучи одним из первых английских заводов, освоивших изготовление прицепных мини-экскаваторов. Техника Powerfab предлагает на выбор два двигателя – бензиновый Honda GX-340 мощностью 9 л.с. или дизельный Honda GD-410 мощностью 10 л.с. Козырь компании – широкий спектр опций: кроме набора ковшей мини-экскаватор можно оснастить гидроцилиндрами для опускания опор, сами опоры можно заменить на колеса и получить уже 4-колесную технику, колеса в свою очередь можно закрыть крыльями для защиты от грязи при движении. Производительность мини-экскаваторов Powerfab составляет порядка 6–8 м3/ч.

Отрадно, что и среди российских производителей появились компании, выпускающие мини-экскаваторы прицепного типа. Модель «made in Russia» Mini Digger – достойная техника, адаптированная к реалиям отечественных условий эксплуатации, среди которых: усиленная конструкция стрелы, выбор из двух двигателей, выбор количества осей, наличие различного навесного оборудования. Так, на технику можно устанавливать 9-сильный бензиновый двигатель Honda или дизельный двигатель ZS, мощности которых достаточно для выемки 8 м3/ч грунта. На выбор покупателя предлагается различная компоновка экскаватора: 2 колеса, 2 опоры или этот же вариант, но уже с гидроцилиндрами для опор. Для максимальной устойчивости доступен вариант с 4 колесами, 4 опорами с гидравлическим подъемом/ опусканием опор.

Компания выпускает несколько моделей мини-экскаваторов с различной мощностью от 9 до 15 л.с. Кроме стандартных ковшей предлагается ковш трапециевидной формы, крюк, захват для бревен и камней, планировочный ковш для больших моделей. Для удобства обслуживания сформированы сервисные комплекты расходных запасных частей, вместе с экскаватором поставляется набор инструмента для обслуживания. Все это выгодно отличается от зачастую «пустых» поставок аналогичной техники от малоизвестных производителей из Китая, когда при заливке технических жидкостей даже нет никаких данных о том, к примеру, какое масло надо заправлять в двигатель.

Технические характеристики ковшового экскаватора
Габаритные размеры экскаватора в транспортном положении, мм:
– высота с поднятым ковшом 3100
– высота в транспортном положении 2100
– длина с машиной МКСМ 800 4300
Высота разгрузки, мм 2000
Глубина копания, мм 2400
Геометрическая емкость ковша, м3, не более 0,08
Масса экскаватора, кг 790

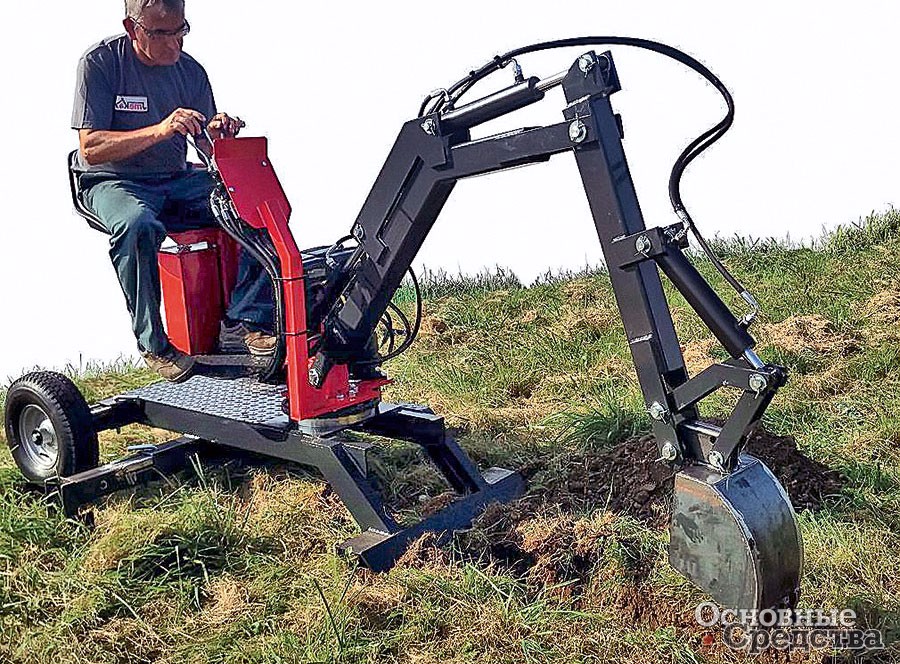

Из европейских производителей в этом классе хотелось бы выделить мини-экскаваторы Jansen. Эта немецкая компания была основана в 1984 г., среди широкого перечня производимой техники есть и модель прицепного экскаватора, который просто покоряет своим высочайшим качеством. Рама очень прочная и одновременно легкая, гидравлический насос имеет возможность подключения дополнительных гидравлических линий. Управление осуществляется всего двумя многофункцио­нальными рычагами, в то время как остальным производителям требуется минимум четыре рычага управления. Стрела экскаватора может работать как кран, грузоподъемность в базе составляет 180 кг, а при использовании дополнительного противовеса дает возможность поднимать грузы массой до 326 кг. Конструкцией экскаватора предусмотрен также монтаж трехточечной навески для подсоединения к трактору. Надежность техники, оперативное техническое обслуживание и консультации покупателей, возможность оперативного получения запасных частей – вот за что любят этого производителя. Именно техника Jansen стала для многих азиатских и российских производителей мини-экскаваторов эталоном, поэтому так похожи и внешний вид, и технические характеристики многих предлагаемых сегодня прицепных экскаваторов.

Еще один представитель России – мини-экскаватор «Скорпион». На раме, выполненной из профильных труб, скомпонована техника, обладающая лучшими в своем классе характеристиками, среди которых более высокая мощность двигателя по сравнению с конкурентами, так, бензиновый двигатель Champion G390HK имеет в активе 13 л.с. Такая мощность особенно ощутима при работе ковшами большего размера, чем стандартный ковш. Благодаря этому гарантирована производительность до 10 м3/ч. Параметры копания и вовсе впечатляют – 2,8 м глубина копания и эти же 2,8 м – высота подъема ковша, такие показатели позволяют как эффективно копать, так и загружать в автомобиль, имея в запасе фору в 40 см и превосходя характеристики других производителей. Радует также оснащенность габаритными огнями, ничем не отличимыми от огней автомобильного прицепа. Для безопасности при работе задние фонари сделаны съемными. Экскаватор поставляется покупателям в оригинальной упаковке, позволяя собрать технику самостоятельно.

В этой группе прицепных мини-экскаваторов есть и машины со схожими параметрами, но более легкие. Именно такой экскаватор предлагает еще один российский производитель, выпускающий технику под маркой J8. Разработки начались в 2012 г., и сейчас на рынке уже «обкатанный» продукт, заметно улучшенный со времен первых моделей. Экскаватор получился легкий – его вес всего 340 кг. В отличие от своих более весомых собратьев мини-экскаватор J8 легко входит в любой автоприцеп, тогда как многим конкурентам для перевозки таким способом требуется снимать колеса. Да и буксировку данный производитель сделал более удобной, применив габаритные огни, сигналы поворота и тормоза. Радиус поворота стрелы составляет 120°, глубина копания равна 2,0 м, высота подъема ковша – 1,9 м. Бензиновый двигатель на выбор Honda или Lifan мощностью 9 л.с. потребляет около 1,5 л/ч АИ-92, производительность достигается порядка 2–6 м3/ч грунта. Несмотря на скромные размеры экскаватор J8 отличается удобным управлением, грамотным расположением гидравлических шлангов, имеет усиленные ступицы колес и защиту цилиндра поворота стрелы.

Из интересных моделей прицепных мини-экскаваторов этого класса нельзя не заметить и еще одну российскую разработку – экскаватор УМ-1000. Техника полностью оправдывает название «мини» – вес экскаватора равен 250 кг, и при желании его можно перемещать по рабочей площадке просто руками. Несмотря на маленькие габариты глубина копания составляет 1,1 м, а производительность достигает 2–3 м3/ч. Производитель предлагает только бензиновый двигатель мощностью 6,5 л.с. с использованием гидравлики от лучших поставщиков Италии и Болгарии. В базовой комплектации поставляется ковш шириной 20 см, также можно заказать и ковши шириной 30 или 40 см.

Следующая группа прицепных мини-экскаваторов – экскаваторы с поворотом стрелы на 360°. И тут просто нет равных Smartpel Spider от французской компании JMEKA. Многолетняя работа дала свой результат – компании удалось сделать по-настоящему отличную технику. Смонтированный на раме экскаватор имеет полноповоротную рабочую площадку с комфортным сиденьем оператора и вращением стрелы экскаватора на 360°. Устойчивость обеспечивается двумя колесами и двумя опорами. Есть возможность выбора двигателя – бензиновый мотор Briggs&Stratton мощностью 9 л.с. или дизельный двигатель этого же американского завода, но мощностью 7 л.с. Стоит заметить, что двигатель установлен впереди сиденья, и это позволяет вращать рабочую платформу экскаватора без опасения повредить мотор. Глубина копания составляет 1,23 м, а высота разгрузки – 2,23 м. Шлейф навесного оборудования просто огромен: кроме ковша на экскаваторы JMEKA можно устанавливать узкий траншейный ковш, ковш с дренажными отверстиями для очистки водоемов, погрузочный ковш, ковш с захватом, ямобур, зуб-рыхлитель и даже вилы для поддонов. Производитель также может похвастаться двухлетней гарантией на свою технику.

Из новинок стоит обратить внимание на новую разработку канадской компании FCM – мини-экскаватор Orbit 1200. Простая, но прочная и надежная рамная конструкция в центре имеет усиленный поворотный круг, который, собственно, и обеспечивает вращение рабочей площадки на 360°. Бензиновый двигатель Honda мощностью 6,65 л.с. компактно расположен позади рабочего сиденья. При желании двигатель может быть заменен на более мощный. Два колеса и две опоры обеспечивают хорошую устойчивость при работе. Отличительной особенностью данной модели является наличие дополнительного гидроцилиндра для открытия/ закрытия захвата ковша – такой ковш, кстати, идет в базовой комплектации. Дополнительно возможна поставка ямобура или планировочного ковша. При своем весе в 540 кг данная модель может копать на глубине до 2,2 м.

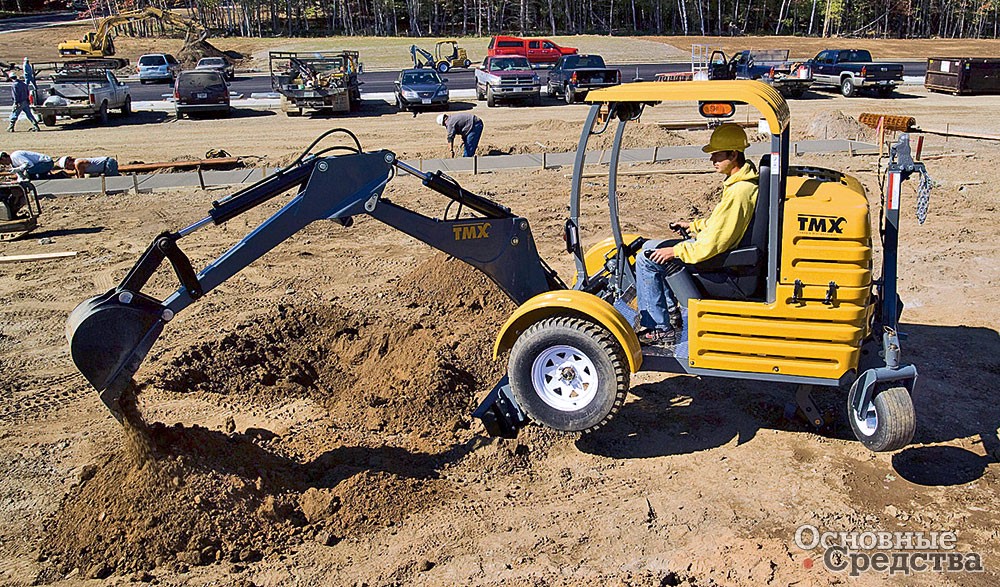

И последней разновидностью мини-экскаваторов прицепного типа являются экскаваторы, смонтированные на базе модифицированных автомобильных прицепов. В основном такую компоновку предпочитают заводы Америки и Канады. Ярким представителем таких машин является модель TMX от американской компании Innovative Equipment. Экскаватор очень компактен и благодаря задним дополнительным колесам может разворачиваться практически на месте. На основные колеса установлены специальные высокопрофильные шины для легкой езды по грунтовым дорогам и слабому грунту. В качестве привода используются планетарный гидротрансформатор и гидромоторы для привода колес, что позволяет двигателю надежно работать при высоких нагрузках. Техника комплектуется бензиновым двигателем Subaru мощностью 28 л.с. или дизельным двигателем Kubota на 21,5 л.с. Вес экскаватора составляет 1,35 т. Глубина копания равна 2,44 м. Высота разгрузки – 2,2 м. Стрела экскаватора может поворачиваться на 140°. Из интересных особенностей можно выделить смещенное относительно центральной оси кресло оператора – это сделано для лучшего обзора при работе. Есть также специальная выдвижная опора под сиденьем – выдвинув ее, можно «вывесить» экскаватор, для дополнительной устойчивости опираясь на отвал. Мини-экскаватор кроме ковша серийно комплектуется отвалом с четырьмя степенями свободы шириной 1,83 м, который может наклоняться на 21°, обеспечивая точную планировку. Силовая установка экскаватора может использоваться в качестве источника гидравлической энергии для широкого перечня инструментов. Машина даже способна передвигаться самостоятельно со скоростью до 10 км/ч. Оператору также понравится кабина с крышей для защиты от солнца или дождя.

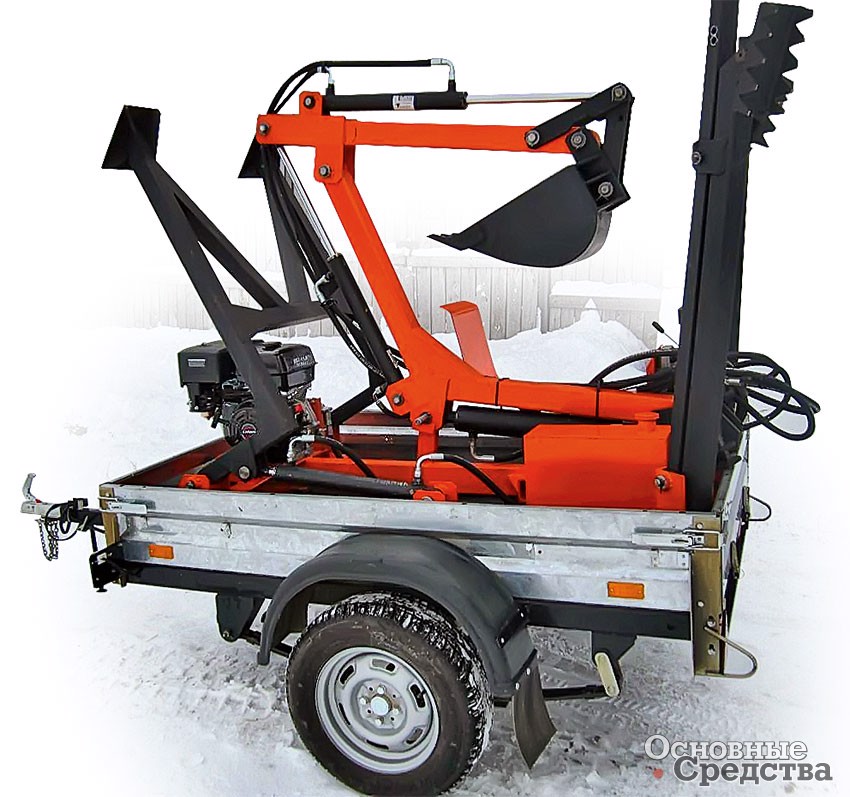

В России тоже есть производство аналогичной техники – машиностроительный холдинг «Партнер» предлагает свою разработку – мини-экскаватор на прицепе Geogid 15G. Смонтированный на базе автомобильного прицепа мини-экскаватор имеет четыре опоры для устойчивости при работе. Пятой точкой опоры является колесо прицепа. Высота выгрузки составляет 1,8 м. Глубина копания до 1,5 м позволяет копать достаточно глубоко. Вес машины – 750 кг. Поворот стрелы равен 150°. Производитель предлагает бензиновый двигатель Lifan мощностью 15 л.с. В базовой комплектации идет один ковш шириной 20 см. Предусмотрена как бюджетная комплектация, так и комплектация «премиум». Управление экскаватором осуществляется двумя рычагами и двумя джойстиками.

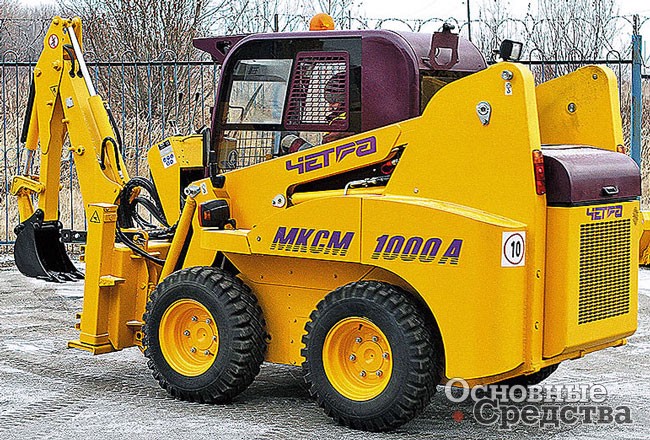

Еще один вариант «современной лопаты» – экскаваторное навесное оборудование, которое входит в широкий список «навески», более тридцати видов, к универсальным мини-погрузчикам ЧЕТРА МКСМ. Так же, как и прицепной экскаватор, мини-погрузчик, оснащенный ковшовым экскаватором, можно использовать для рытья ям, котлованов, траншей и при выполнении других землеройных работ на различных грунтах, в том числе на легкой песчанистой глине, растительной земле, торфе, сыром песке, мелком гравии.

Технические характеристики ковшового экскаватора
Габаритные размеры экскаватора в транспортном положении, мм:
– высота с поднятым ковшом 3100
– высота в транспортном положении 2100
– длина с машиной МКСМ 800 4300
Высота разгрузки, мм 2000
Глубина копания, мм 2400
Геометрическая емкость ковша, м3, не более 0,08
Масса экскаватора, кг 790


Подводя итоги, мы видим, что мини-экскаваторы прицепного типа применяются во многих сферах – от фермерства и строительства до ландшафтного дизайна. Благодаря опорам эта техника может работать даже на наклонных поверхностях. Компактность и маневренность мини-экскаватора делает его незаменимым при работе на небольших или труднодоступных участках. Невысокая цена, минимальные затраты на топливо и обслуживание – вот то, что понравится обычному покупателю. Даже самые простые расчеты показывают, что производительность при работе прицепного мини-экскаватора в три раза выше, чем у обычного землекопа. Ну и конечно, главным достоинством машины является ее небольшой вес и возможность легкой транспортировки с помощью обычного автомобиля, имеющего стандартный фаркоп.

Можно с уверенностью сказать, что на смену привычной всем лопате приходит новая компактная механическая «современная лопата», которая позволит почти без усилий со стороны человека эффективно проводить земляные работы небольшого объема.

СТРОИТЕЛЬСТВО
Д. Вишневский Основные Средства 11'2015 9 ноября 2015
