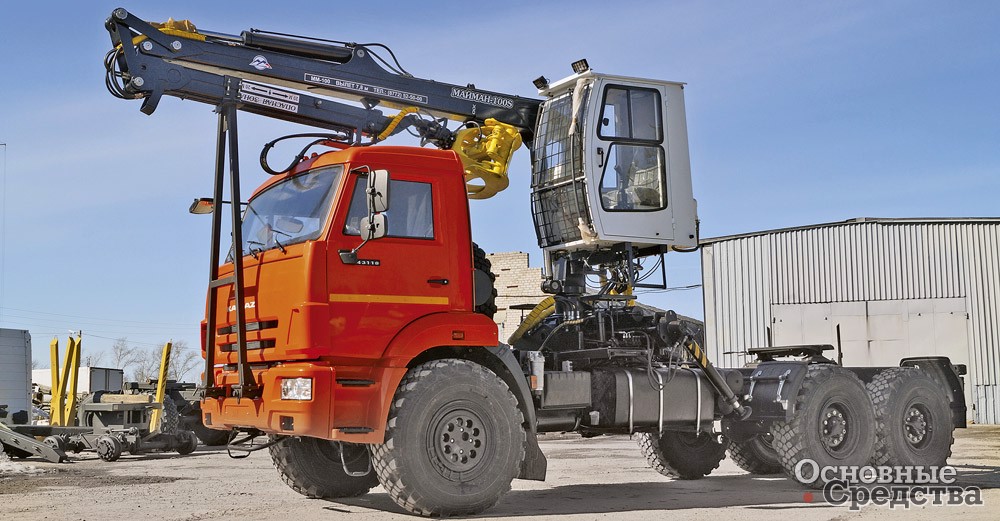

Популярная серия гидроманипуляторов для леса Майкопского завода
Гидроманипуляторы предназначены для работы с крупными сортиментами, хлыстами и другими грузами на предприятиях лесного комплекса в составе сортиментовозов и лесовозов.
В базовую комплектацию гидроманипуляторов входят: уширенный захват площадью сечения 0,4 м2; гидравлическое выдвижение балок опор; цельный корпус напорного фильтра, а также система контроля и безопасности М-STAR. Система M-STAR позволяет контролировать уровень загрузки гидроманипулятора, наработку в машиночасах, температуру рабочей жидкости в баке, а также информирует о необходимости проведения очередного технического обслуживания.
Наиболее нагруженные детали гидроманипуляторов изготавливаются из высокопрочной стали S500 с пределом текучести 500 МПа, в 1,4 раза превышающим аналогичный показатель для стали 09Г2С.
Гидроманипуляторы серии «Майман» (ММ-100 и ММ-110) могут комплектоваться шведским или итальянским распределителем и гидронасосом объемом 56, 64 или 80 cм3; двухконтурной системой управления с двухпоточным насосом или с двумя насосами и редуктором. При комплектации насосом повышенной производительности 80 cм3 скорость работы гидроманипуляторов увеличивается не менее чем на 40% и не менее чем на 80% при применении двухконтурной системы управления. Также уменьшаются динамические нагрузки на узлы гидроманипуляторов и достигается экономия топлива до 7%.
Грузовой момент | 11 тм |
Максимальный вылет | 7,8 м |
Грузоподъемность на максимальном вылете | 1,4 т |
Грузоподъемность максимальная на вылете 3 м | 3,7 т |
Угол поворота, град. | 400 (425) |
Расстояние между опорами в рабочем состоянии (база) в пределах 3,8 | 3,9 м |
Масса без ротатора и захвата | 1850 кг |
По желанию заказчика возможна комплектация: гидробаком вместимостью 160 л, обеспечивающим температуру рабочей жидкости в пределах допустимого диапазона при многосменном режиме работы в условиях повышенных температур окружающего воздуха; усиленной коробкой отбора мощности для привода гидроманипулятора; демпфером механизма поворота гидроманипулятора, уменьшающим динамические нагрузки при повороте и остановке колонны в промежуточных положениях; двухреечным механизмом поворота гидроманипулятора, позволяющим увеличить момент поворота; гасителем колебаний захвата, уменьшающим раскачивание захвата при работе; креплением гидроманипулятора шпильками с планками, кабиной или тентом оператора, а также дополнительной балкой с выдвижными опорами для повышения устойчивости автомобиля при работе гидроманипулятора. Оснащение светодиодными или галогенными фарами позволит работать в темное время суток.
Модификация Майман-110S-03 (ММ-110-03) отличается увеличенным до 9 м вылетом, который позволяет производить погрузку-разгрузку лесоматериалов, металлолома и других грузов на большей площади с одной установки. Грузоподъемность ММ-110-03 на максимальном вылете составляет 1200 кг.
Изготовление металлоконструкций гидроманипуляторов серии «Майман» (ММ-100 и ММ-110) из высокопрочной стали S500, комплектация гидрораспределителями, насосами, уплотнениями гидроцилиндров и РВД от ведущих мировых производителей, корпусами напорных фильтров цельной конструкции, гидравлическим выдвижением балок опор и системой контроля и безопасности M-STAR позволяют значительно повысить их конкурентоспособность, долговечность в эксплуатации, достичь одних из лучших показателей цена-качество среди аналогов и улучшить условия работы оператора.
