Автокраны, без которых не обойтись
Мобильные краны высокой грузоподъемности

Вместе с бурным развитием ветроэнергетики, возведением огромных комплексов, участвующих в процессах атомной энергетики, распространением в горнодобывающей индустрии высокопроизводитель- ного, но массивного оборудования, повышающего рентабельность производства, а также в некоторых других ситуациях, сегодня все чаще возникает необходимость в использовании кранов большой грузоподъемности, до 1000 т и более, оснащенных стрелами, обеспечивающими рабочую высоту не менее чем 60–100 м.

В этой связи сегодня производители кранов предлагают оснащать стрелы решетчатыми гуськами длиной 15–110 м, а это означает, что эксплуатационные возможности тем более вырастают. Мощные краны незаменимы при выполнении различных монтажных операций, очень нужны при выполнении ремонтных и сервисных работ на объектах энергетики и в горнодобывающих комплексах. Однако эти площадки, как правило, находятся вдалеке от «цивилизации», а работы часто необходимо выполнять немедленно. Оптимальным выходом в такой ситуации оказывается применение мобильного или самоходного крана повышенной проходимости типа All Terrain. Использование такого крана большой грузоподъемности (г/п) тем более становится оправданным, когда выясняется, что необходимость в проведении работ возникает на объектах не постоянно и не носит системного характера.

Еще одним аспектом в пользу мобильного «силача» можно назвать то, что если не хватает усилия одного крана, то для решения проблемы не составит труда подключить еще и другой кран. Для выполнения сверхсложных задач обычно к крану г/п 500–800 т подают кран несколько меньшей г/п. Благодаря мобильности такой «дуэт» достаточно быстро можно составить. Синхронное же выполнение работы машинами просто не оставляет равнодушными наблюдателей.

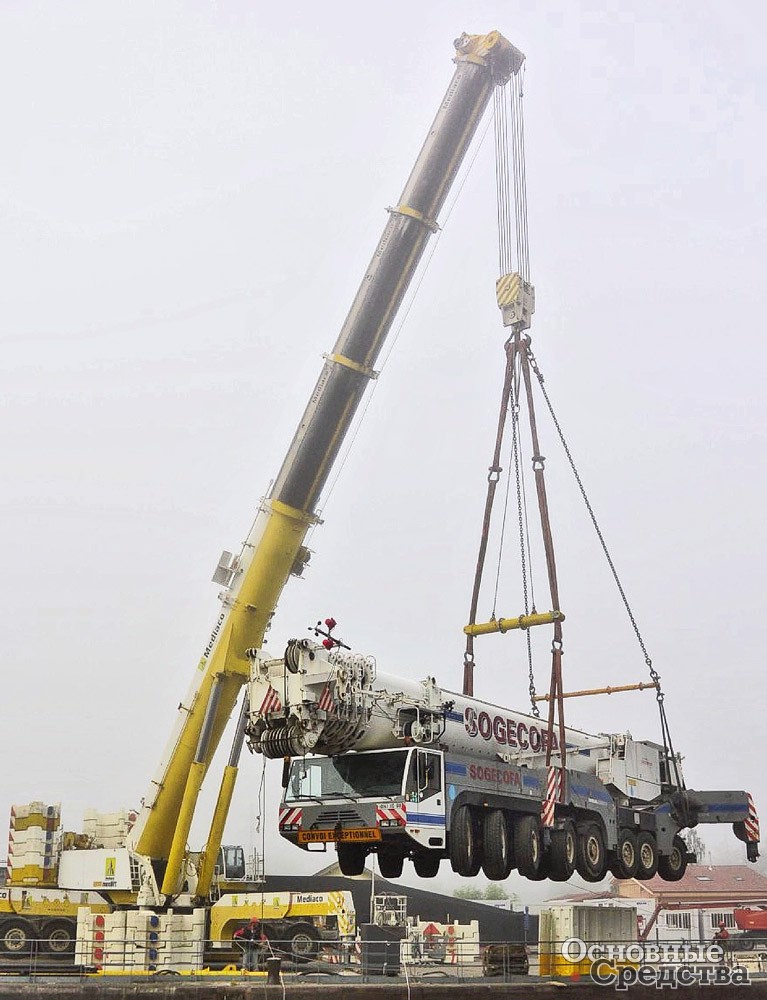

Рекордсмен в мире кранов – LTM 11200 г/п 1200 т

Liebherr впереди планеты всей

Немецкая семейная компания Liebherr знакома даже людям, не связанным со строительными технологиями. Сегодня компания – один из мировых лидеров отрасли, а первый свой быстросборный башенный кран Liebherr представила на рынок послевоенной Германии в 1949 г. Компания производит огромный ассортимент спецтехники, но мобильные краны занимают в производственной программе одно из важнейших мест.

Будь то на колесных или гусеничных шасси, с телескопическими или решетчатыми стрелами, подразделение Liebherr-Werk Ehingen GmbH c 1969 г. производит на заводе в городе Эхинген (Германия) более 40% мобильных гигантов Liebherr, оснащенных самыми передовыми элементами конструкции. Автокраны Liebherr занимают значительное место в общих объемах производства предприятия. Кстати, в маркировке Liebherr для мобильных кранов первая цифра модификации всегда «1», а последующие цифры соответствуют максимальной г/п в тоннах. Цифра, указанная через тире, означает число осей, а следом за ней цифра просто фиксирует код модернизации машины.

Колесные краны с телескопическими стрелами Liebherr «поместила» в серию LTM. Краны этой серии могут двигаться как по шоссе, так и по бездорожью. Всего серия охватывает 22 модели, начиная от 2-осной модели LTM 1030-2.1 г/п 35 т и заканчивая мировым рекордсменом – 9-осевой мод.11200-9.1 г/п 1200 т. В этой модели используется 100-метровая 8-секционная телескопическая стрела, а также набор решетчатых удлинителей длиной от 24 до 126 м.

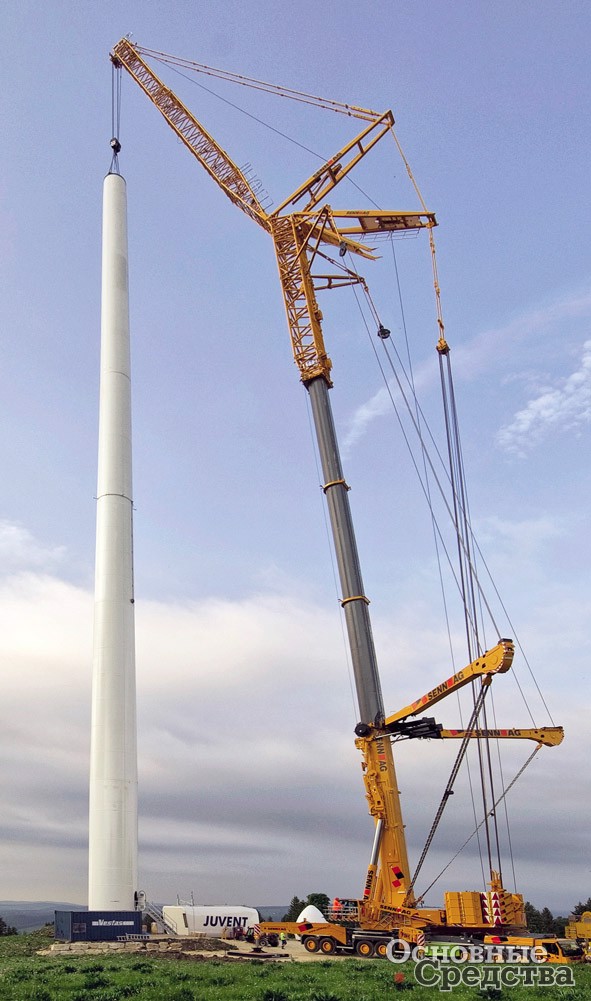

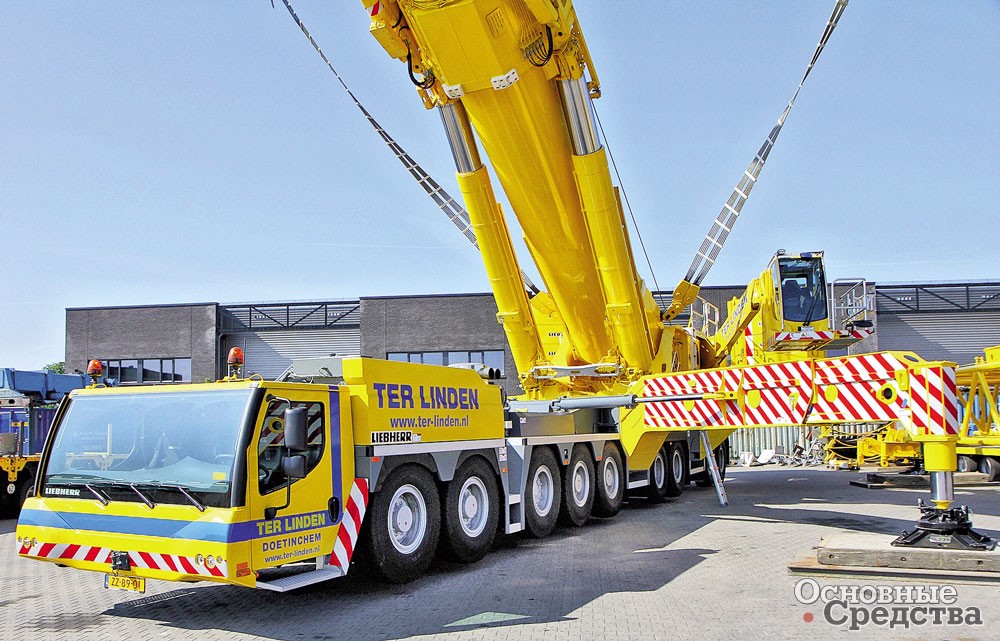

Монтаж ветровых электростанций под силу только уникальным кранам. Модель LTM 11200-9.1

Среди компаний, занимающихся сложными монтажными работами с помощью кранов на спецшасси, наибольшей популярностью пользуются краны в диапазоне г/п от 200 до 800 т. Здесь Liebherr предлагает сразу несколько моделей. В классе 5-осных машин г/п от 200 т можно отметить мод. LTM 1200-5.1, стрела которой имеет самый большой вылет в своем классе – 72 м. А если еще использовать опциональный гусек, то стрелу можно удлинить на дополнительные 36 м. На 3-метровом вылете эта модель может перемещать грузы массой до 200 т, при этом собственная масса крана не превышает 60 т. Шестицилиндровый турбодизель мощностью 145 кВт обеспечивает транспортную скорость модели до 80 км/ч.

Надо отметить, что благодаря технической возможности использовать откидные удлинители, а также жестко закрепленные либо подвижные решетчатые удлинители, достигающие длины до 91 м, рабочая высота моделей существенно увеличивается. Так, в мод. LTM 1500-8.1 максимальная высота подъема груза достигает 142 м, а максимальный вылет 108 м, хотя сама стрела может выдвинуться лишь на 84 м. Особое строение стрелы позволяет при минимальном обслуживании получать превосходный результат в течение многих лет эксплуатации. Например, в мод. LTM 1250-6.1 телескопическая стрела выдвигается также на 72 м, причем на полном вертикальном подъеме установка может поднимать/ опускать груз массой до 14 т.

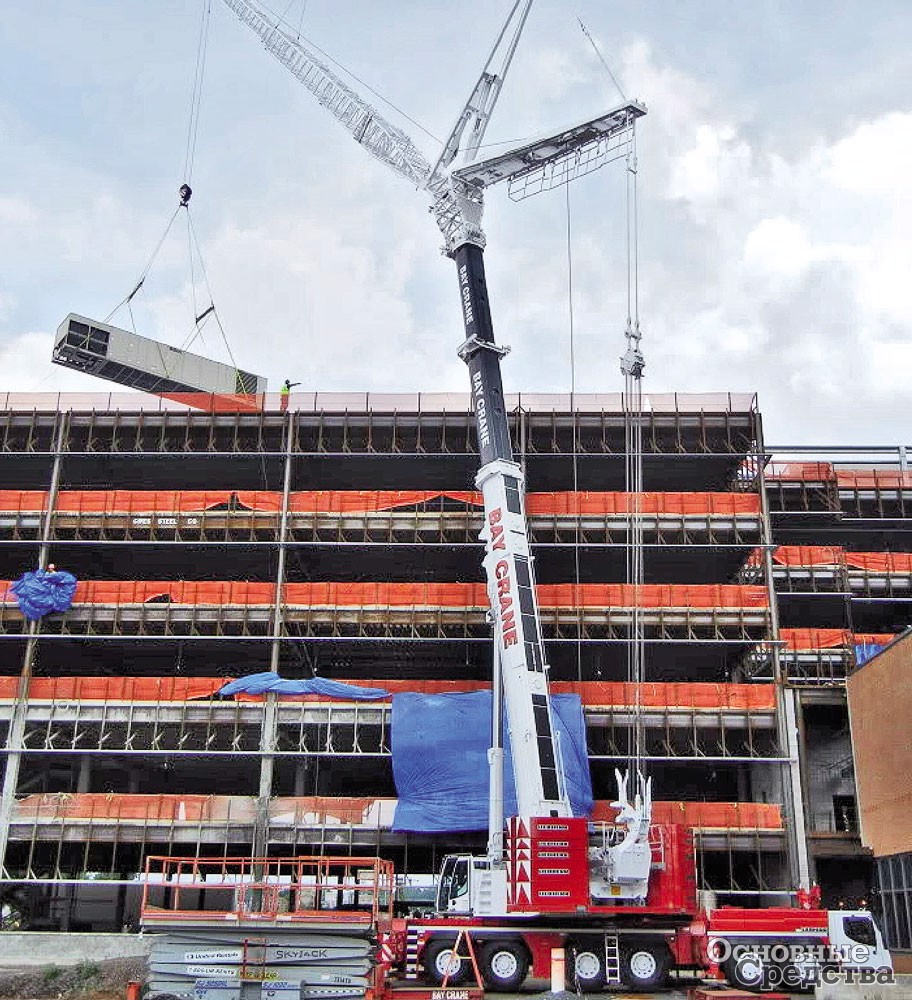

Современное высотное строительство и Liebherr сотрудничают очень тесно. Модель LTM 1350

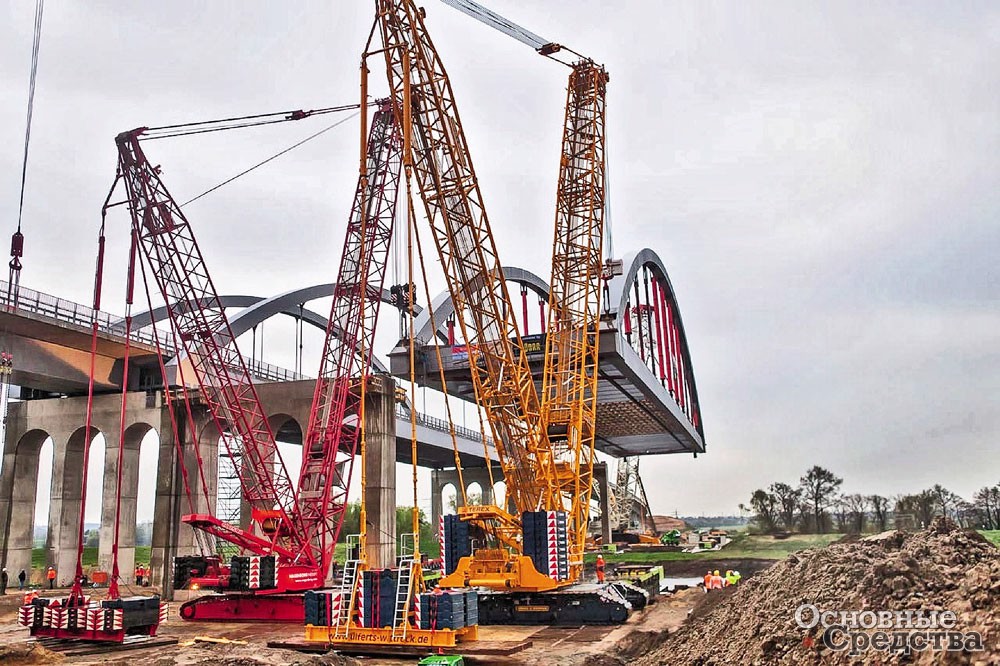

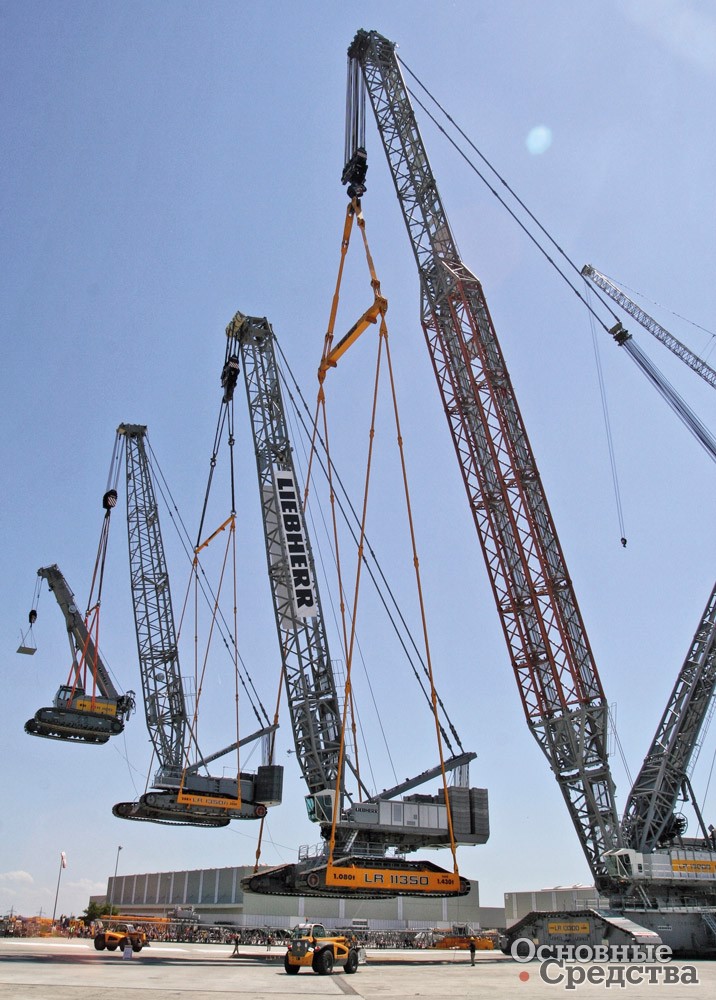

В ситуациях, когда грузы огромной массы должны быть перемещены безопасно и экономично, возникает необходимость в кранах Liebherr на гусеничном ходу с решетчатой стрелой. Краны серии LR могут оперировать грузами массой до 3000 т. Высота стрелы самой мощной модели LR13000 в зависимости от конфигурации достигает 140 м. В результате с использованием решетчатых удлинителей длиной до 126 м кран обеспечивает максимальную высоту подъема груза до 245 м и максимальный вылет 196 м. На сегодняшний день серия LR охватывает 16 моделей гусеничных гигантов с г/п от 100 т и до 3000 т. Для моделей этой серии характерна относительно небольшая транспортная масса, высокая мобильность при перемещении вместе с грузом, а также широкий выбор различных стреловых конфигураций, позволяющий адаптировать кран к каждому конкретному эпизоду работы.

Отдельного упоминания заслуживает также и модельный ряд гусеничных кранов Liebherr с телескопической стрелой. Серия LTR охватывает 4 модели с максимальной г/п от 60 т до 1200 т и совмещает преимущества мобильных и стандартных гусеничных кранов. Конструкция кранов LTR ориентирована на предельно удобную и экономичную транспортировку стандартными тралами. В рабочее положение краны устанавливаются в режиме самомонтажа, благодаря чему отпадает необходимость во вспомогательном кране. Как и краны серии LR, гусеничные телескопические краны Liebherr могут перемещаться по строительной площадке вместе с максимальным грузом. Однако при этом они также обладают возможностью «телескопировать» груз посредством стрелы, для которой также доступны решетчатые удлинители в различных конфигурациях длиной от 9,5 м до 126 м.

Гусеничные краны Terex Superlift 3800 с решетчатой стрелой  благодаря улучшенной системе жесткости могут поднимать грузы до 178 т

Terex-Demag – это мощь, надежность, добротность

Компания Deutsche Maschi­nenbau AG, или сокращенно Demag AG, занимается производством грузоподъемной техники, по мнению биографов компании, скоро уже 190 лет. В разные периоды названия компании менялись, и сегодня она именуется Terex-Demag GmbH & Co.KG. Дело в том, что в 2002 г. немецкая компания была поглощена корпорацией Terex Corporation, благодаря чему, видимо, Terex сегодня занимает 3-е место в мире по производству башенных кранов. Однако в ассортименте Demag не только башенные краны. Компания также производит много моделей автокранов повышенной проходимости г/п от 40 до 1200 т, установленных на 2–9-осные шасси. Современная телескопическая стрела представляет собой в сечении овальный профиль. Практически все компании сегодня используют такую форму, обеспечивающую максимальную г/п и жесткость. В базовом варианте автокран AC1000 производится со стрелой, выдвигающейся на 50 м. Но с 2010 г. компания предлагает клиентам опционно установку телескопической стрелы овоидного профиля длиной 100 м.

Компания Terex-Demag предлагает клиентам установку телескопической стрелы овоидного профиля

Grove? Кто ж не знает отличные краны...

Так же, как и компания Demag, знаменитая американская компания Grove Manufacturing Company в 2002 г. потеряла независимость и была приобретена Manitowoc Company за $271 млн. Однако начиная с 1952 г. и по сей день на производственных мощностях в США и Германии компания производит краны под брендом Grove.

Сегодня компания предлагает 7 моделей короткобазных кранов, но главное направление в деятельности современной Grove – самоходные краны на спецшасси. Серия GMK из 13 моделей охватывает мобильные краны повышенной проходимости г/п от 35 до 450 т, со стрелами длиной от 29 до 72 м, причем на все стрелы могут устанавливаться удлинители. Самую короткую стрелу можно увеличить на 8,5–15 м, а на 72-метровую стрелу мод. GMK 6220-L можно дополнительно установить 38-метровый удлинитель. Машины полностью подготовлены для работы в условиях экстремальных температур от –41 до +41 °С. Для большинства моделей серии характерна конфигурация, когда все колеса управляемые, и это дает возможность применять при движении т. н. «крабовый ход». Но оператор может задавать еще 3 режима. Во-первых, это полноприводный вариант, когда все колеса управляемые. При следующем режиме управляемыми являются только задние колеса. В этом режиме очень удобно совершать маневры, поскольку снижается до минимума угол поворота. Еще один режим делает управляемыми только передние колеса. Кабины в автокранах Grove в основном 2-местные, причем сиденья оператора и пассажира оснащены амортизаторами. Безосколочное стекло надежно защищает кабину от внешней температуры. Внутри кабины работает тепловентилятор с таймером, рассчитанным на сутки. Все основные параметры работы машины отражаются на приборной панели.

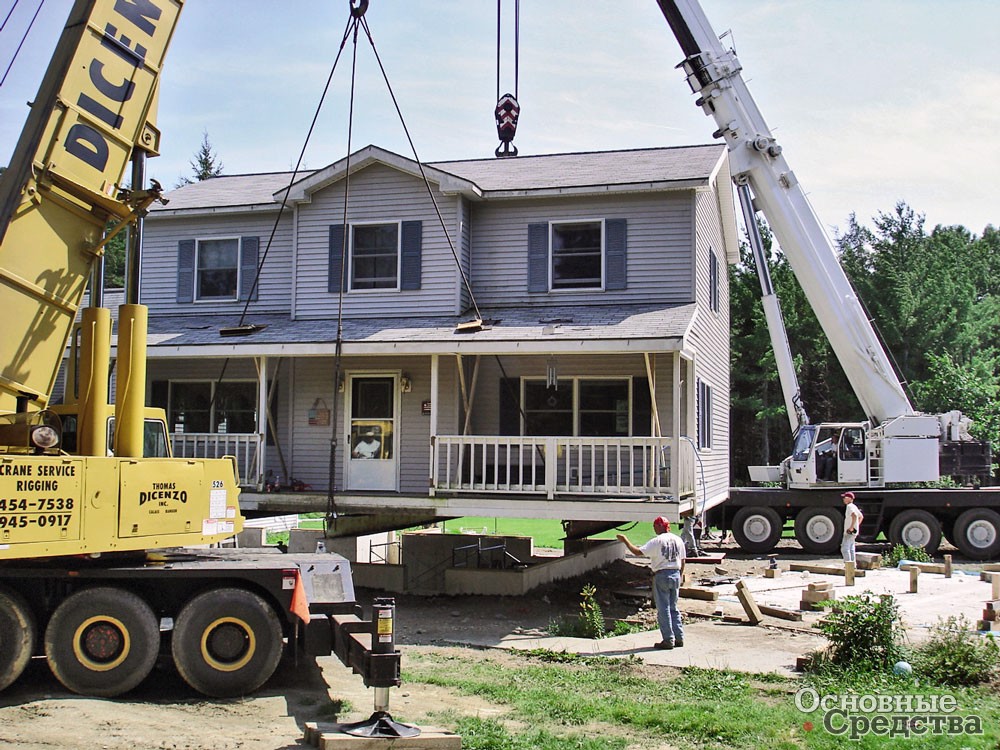

Мобильные краны Grove способны на многое. Установка на фундамент дома с помощью Grove GMK 5160 г/п 175 т и Grove TM 890 г/п 81,65 т

В мод. GMK 4100 и GMK 4100-L г/п 100 т используется полностью электронная система управления. С помощью электронной шины CAN Bas блок управления связан с локальным интерфейсом управления, а также с датчиками, отвечающими за работу двигателя. В большинстве моделей используется усиленная конфигурация стрелы, не так давно разработанная специалистами Grove. Стрела имеет горизонтальную двойную систему блокировки секций стрелы Twin Lock.

Tadano-Faun: синтез лучшего шасси с лучшей крановой надстройкой

Компания Faun появилась в Германии в далеком 1845 г. и первоначально занималась изготовлением бронзовых отливок. Однако впоследствии компания выбрала автостроение и за время существования производила и легковой транспорт, и скоростные пожарные машины, и 2-этажные автобусы, и всевозможные грузовики, включая карьерные самосвалы. В условиях кризиса в 1920-х гг. Faun вынуждена была перейти на выпуск недорогих коммунальных машин. Уже в 1950-е гг. компанией был освоен выпуск специальных крановых шасси, а к середине 1970-х Faun на заводе в Лауфе производила многоосные низкорамные шасси для монтажа кранов, вплоть до г/п 2500  т. Это предприятие в 1990 г. было выкуплено японской крановой компанией Tadano, которая и создала на базе предприятия свой европейский филиал Tadano Faun GmbH.

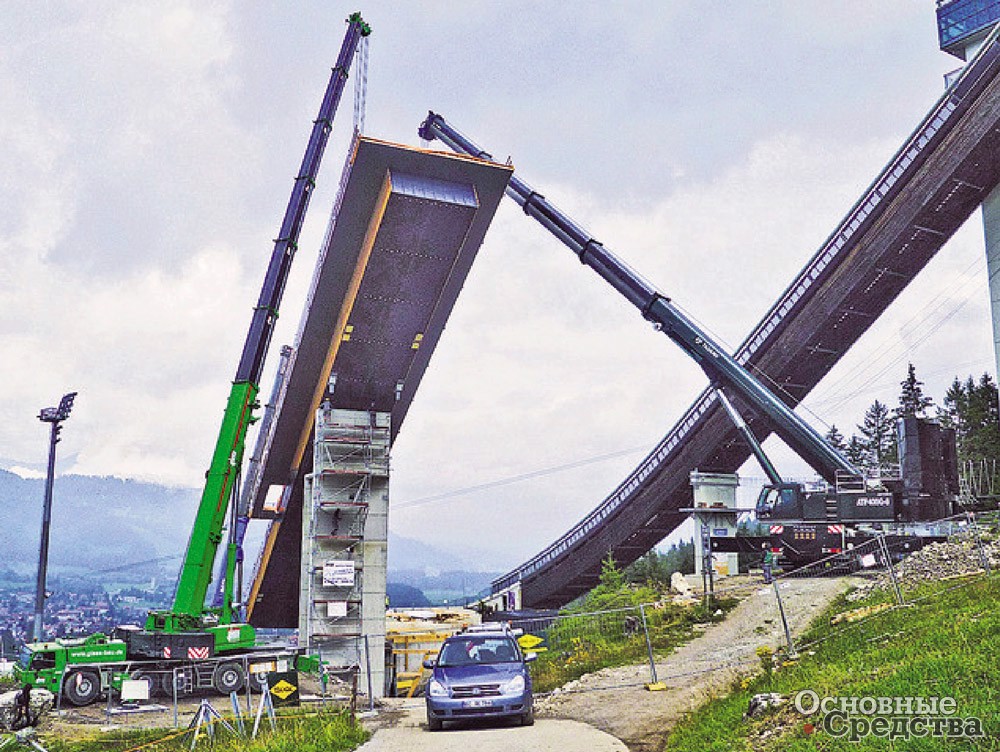

Мобильные краны Tadano-Faun участвуют в возведении лыжного трамплина в Оберсдорфе в Германии

Сегодня эта компания производит 4 модели короткобазных кранов, г/п от 30 до 80 т, две модели общепромышленных автокранов г/п 40 и 65 т. Но вездеходные краны вошли в самую большую серию ATF. Краны серии рассчитаны на подъем грузов массой от 40 до 400 т с помощью телескопической стрелы, выдвигаемой на высоту от 35,2 до 60 м.

Наиболее мощный 6-осный кран серии ATF 400G-6 представляет собой полноуправляемое шасси, главным приводом служит двигатель MB мощностью 480 кВт, установлена КПП для тяжелых режимов работы ZF-TC-Tronic HD. Телескопическая стрела выдвигается на 60 м и может удлиняться либо неподвижным гуськом длиной до 78,5 м, либо подвижным длиной 31 м.

Palfinger Sany – молодой игрок с большими перспективами

Это совместное предприятие было основано в феврале 2012 г. в результате соглашений, достигнутых руководством двух компаний: австрийской Palfinger AG, крупнейшего международного производителя гидравлических подъемных устройств для коммерческого и судового транспорта, и китайской компании Sany Heavy Industry Co., Ltd, входящей в десятку крупнейших мировых строительных компаний.

Совместное предприятие, в котором каждой компании принадлежит по 50% акций, сосредоточилось на продвижении грузоподъемной техники SANY на рынки СНГ и России.

За два года в этих странах появилось 10 моделей мобильных кранов по трем направлениям: короткобазные краны г/п 35, 55, 75 т, автокраны г/п 25–50 т с различными типами стрел. В планах компании дополнить продуктовую линейку автомобильными кранами г/п 75–130 т, а также кранами повышенной проходимости ALL terrain г/п от 180 до 1200 т.

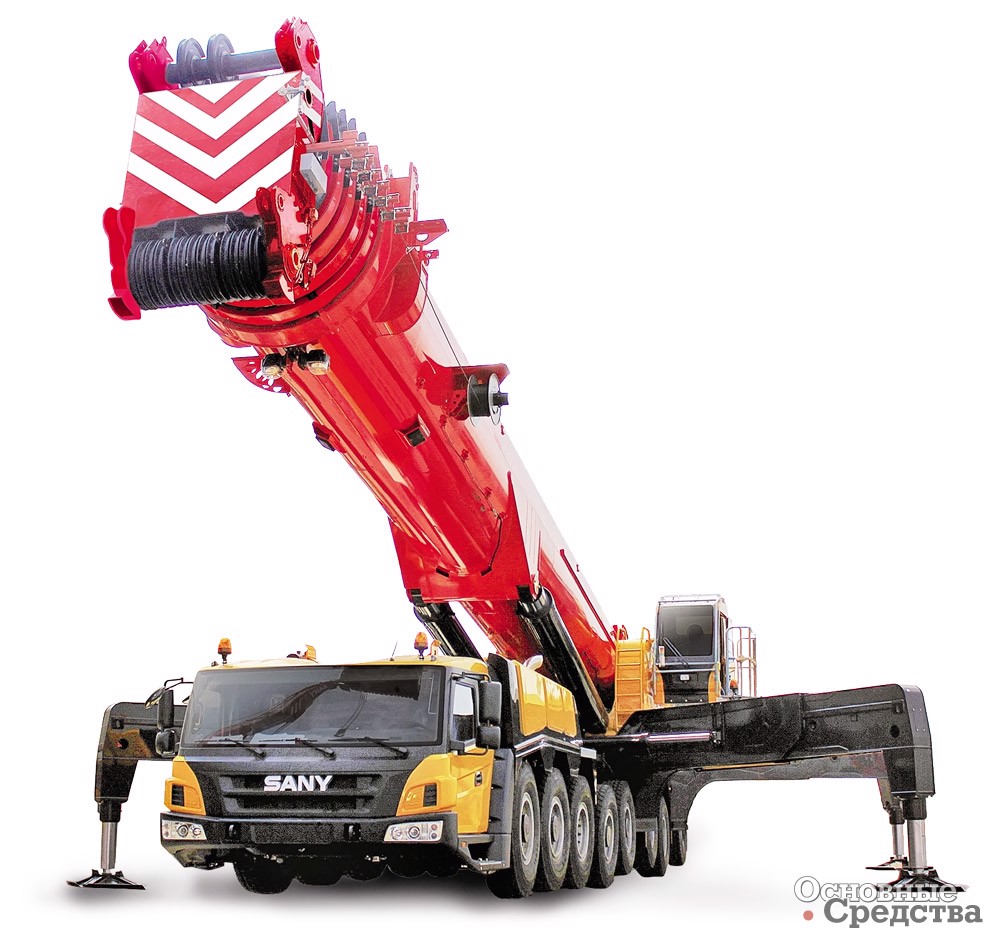

Palfinger Sany

В этой серии в восьми моделях отразились преимущества совместной деятельности. Sany, как компания-производитель, располагающая значительным опытом в разработке и производстве тяжелой крановой техники, предоставила основу кранов – многоосное шасси автомобильного типа, крановую установку, многосекционную крановую стрелу с овоидным профилем. Так, в 2011 г. кран Sany SAC12000 взял вес 850 т. Позднее в том же году с помощью этого крана монтировали 80-метровый ветрогенератор мощностью 2 мВт. Сложности для такого рода монтажных работ создают сильные ветры, ради которых, собственно, и устанавливают ветрогенераторы.

Со своей стороны Palfinger, искушенная в системах управления и безопасности крановых установок, предложила энерго­сберегающие технологии. Усовершенствованная технология измерения нагрузки, контроль предельной нагрузки и электрогидравлическая пропорциональная микрорегулировка скорости с высокой точностью оптимизируют каждое микродвижение и делают работу крана более стабильной. В конструкции используются детали и узлы известных брендов Siemens, Bosch, Omron, Rexroth и др. Телескопические 6–7-секционные стрелы выдвигаются на высоту 62–102 м. В качестве главного привода применяются дизельные моторы MB мощностью 350–400 кВт, а шасси используются с колесными формулами 10х8/10, 12х8/12 и 16х10/16. Телескопическую стрелу производитель предлагает увеличивать путем установки на нее либо неподвижного гуська длиной до 31 м, либо используя гидравлически управляемый гусек длиной до 72 м.

Palfinger Sany

Конечно, такие крупные краны, как SAC12000 (г/п 1200 т), да и SAC6000 (г/п 600 т) строят в единичных экземплярах. А производство таких кранов, как SAC3500 (г/п 350 т), SAC3000 (г/п  300  т) можно считать серийным, SAC2200 (г/п 220 т), SAC1800 (г/п 180 т) – крупносерийным.

XCMG – яркий пример китайского прогресса

Известная китайская компания Xuzhou Construction Machinery Group Inc. (XCMG) с 1989 г. находится в авангарде производителей строительного оборудования КНР. Сегодня компания XCMG занимает 5-е место в мире по объемам производства строительной техники, причем ассортимент производимого оборудования очень велик: буровые установки и дорожные катки, башенные краны и виброплиты, складская техника и асфальтовые заводы, трубоукладчики и мусоровозы.

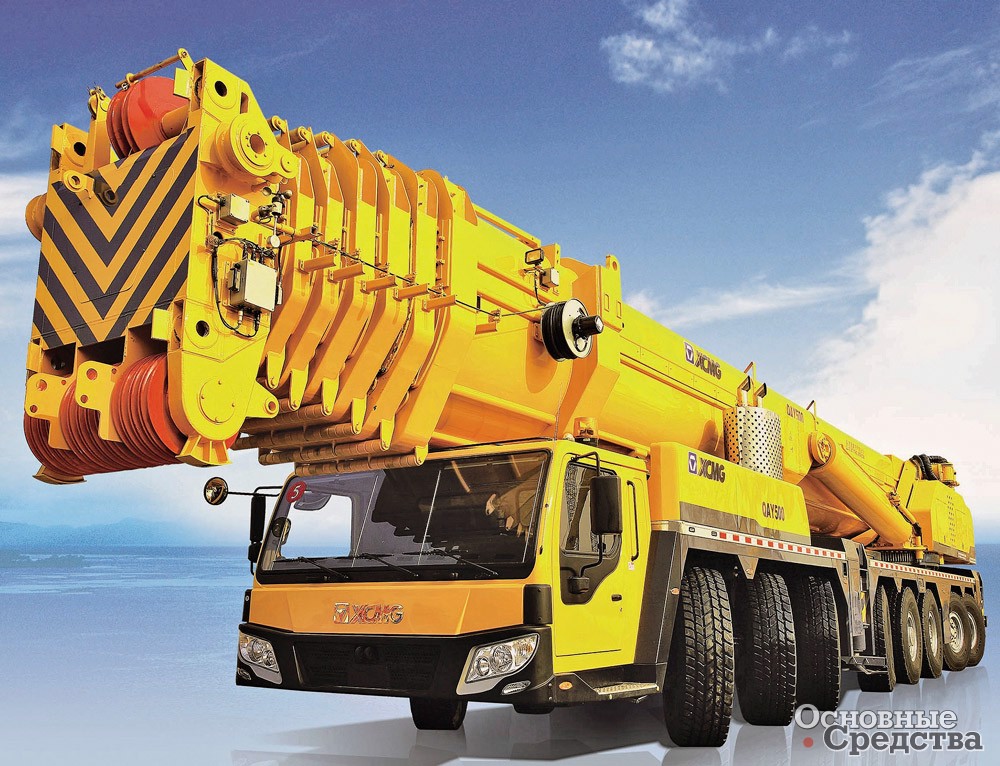

В большом перечне производственной программы есть и мобильные краны. В этой категории XCMG предлагает 7 моделей короткобазных автокранов г/п от 25 до 120 т. Все 8 моделей шоссейных кранов серии QY г/п от 25 до 160 т хорошо знакомы нашим строителям, строительные краны XCMG сегодня можно встретить даже в отдаленных уголках страны.

Группу самоходных кранов большой г/п на гусеничном ходу составляют краны серии QUY. Восемнадцать моделей г/п от 55 до 650 т на основной стреле позволяют покупателю подобрать кран, эффективно выполняющий многие сложнейшие задачи, связанные с перемещением грузов большой массы. Серия вездеходных кранов XCMG небольшая, в ней всего 3 модели. Самая мощная модель – QAY240 с собственной массой 72 т рассчитана на работу с грузами массой до 240 т, а у самой легкой модели QAY160 массой 54 т не возникает проблем с перемещением грузов массой до 160 т на минимальном вылете.

XCMG

Краны Zoomlion в России уже свои

Образовавшаяся в 1992 г. молодая китайская госкомпания Hi-tech Development Area Zoomlion начала свою деятельность с выпуска бетононасосов. Видимо учтя трудовые успехи и победы, правительство «влило» в Zoomlion через некоторое время несколько мелких госкомпаний, занимающихся производством различной спецтехники. Постепенно Zoomlion настолько окрепла, что позволила себе приобрести производственные компании Powermole в Великобритании и Cifa в Италии.

Сегодня 80% производителей кранов в Китае на своих производствах применяют технологии Zoomlion. Компания стала первым китайским предприятием, которое начало ставить крановые установки собственной разработки на шасси, сконструированные своими же инженерами. Zoomlion производит 6 моделей короткобазных кранов, около 15 строительных автокранов серии QY г/п от 12 до 220 т, серию QAY вездеходных кранов из 8 моделей г/п 180 до 500 т, а также гусеничные краны серии ZCC г/п от 55 до 3200 т и гусеничные краны серии QUY г/п от 130 до 700 т.

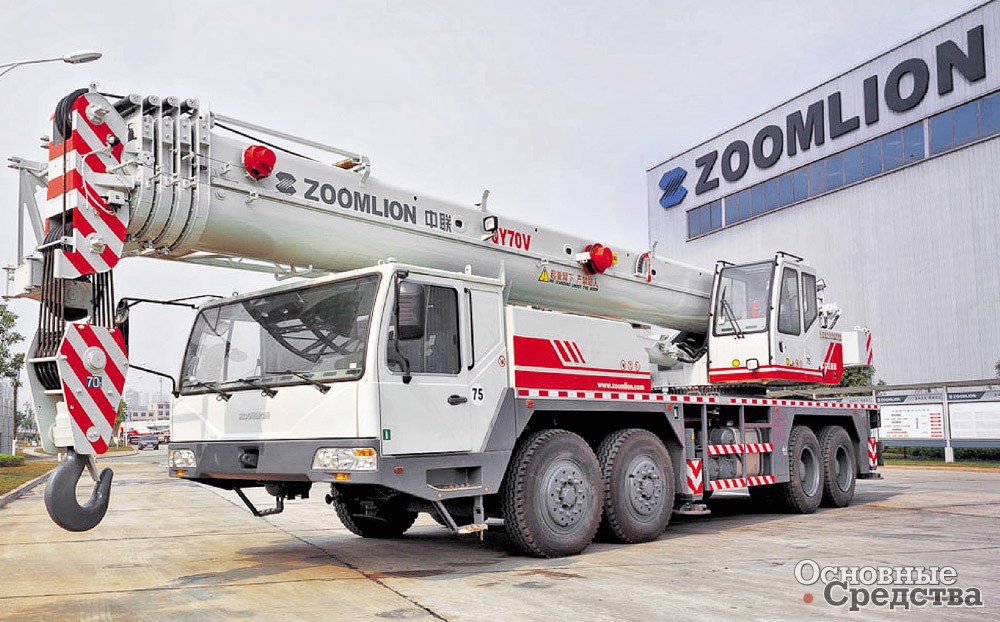

Zoomlion производит около 15 строительных автокранов серии QY г/п от 12 до 220 т. Модель QY70V

В вездеходных кранах предусмотрена возможность производить крановые работы даже на слабых грунтах: в конструкции шасси имеются гидравлически управляемые 4 аутригера, а для дополнительной без­опасности под кабиной есть еще одна, пятая, опора. Мощное шасси оснащено двигателем Cummins либо MB мощностью 420 кВт. Коробка передач механическая, 8+1. Рулевое управление облегчает гидроусилитель, шасси комплектуется горным тормозом, а также надежной 2-контурной тормозной системой и системой ABS. Кабина водителя очень удобная, двухместная. Для производительной работы в ней установлен кондиционер типа «зима–лето».



Итак, рынок автокранов большой грузоподъемности в России вполне насыщен, хотя на нем и не присутствуют наши производители. А ведь вполне возможно, что вслед за разра­зившимся кризисом и падением цен на нефть, которые мы сейчас наблюдаем, в стране начнется экономический рост, пойдут в работу объемные строительные проекты, остановленные на период кризиса. И вот тогда появится ажиотажный спрос на мощные краны, особенно если учесть тот факт, что российский парк крановой техники, в том числе и промышленной, серьезно изношен и в ближайшие годы возникнет необходимость в его активном обновлении. Жаль, если российские краностроители в этот период будут только наблюдать за развитием событий на собственном рынке автокранов.
