Фейерверк новинок (Часть 2)
Обзор новых моделей телескопических погрузчиков 2013-2014 гг.

Телескопические погрузчики с поворотной платформой

В отдельную группу можно выделить телескопические погрузчики с поворотной платформой, так как они существенно отличаются от своих «родственников» с неповоротной стрелой по рабочим характеристикам, возможностям и, конечно, по цене.

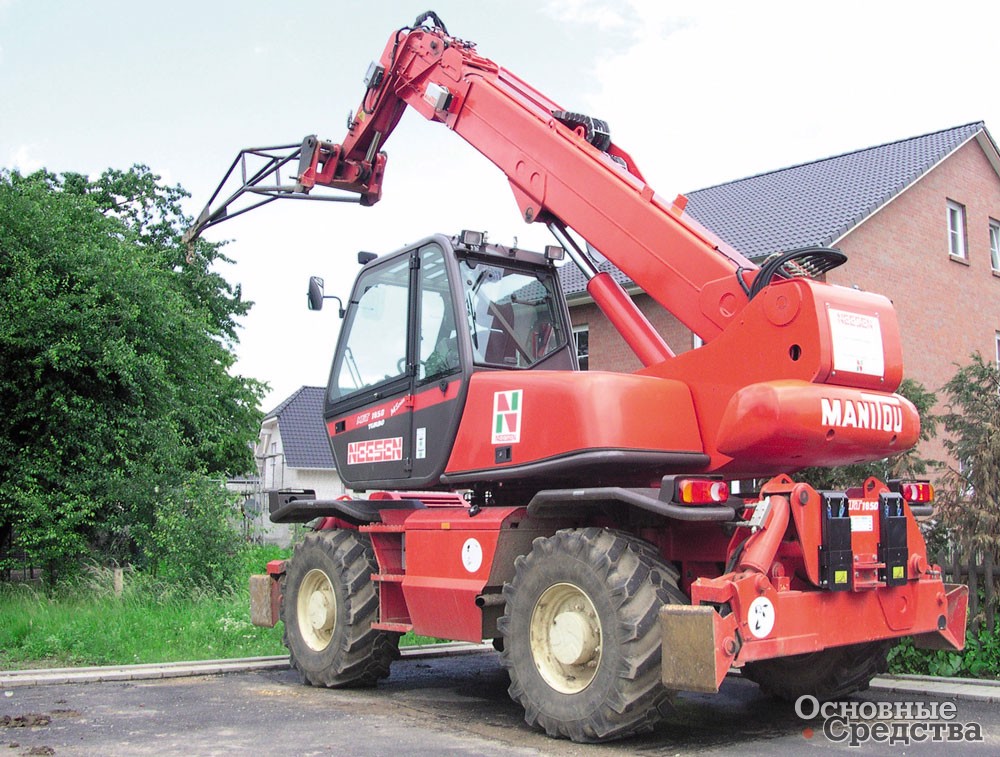

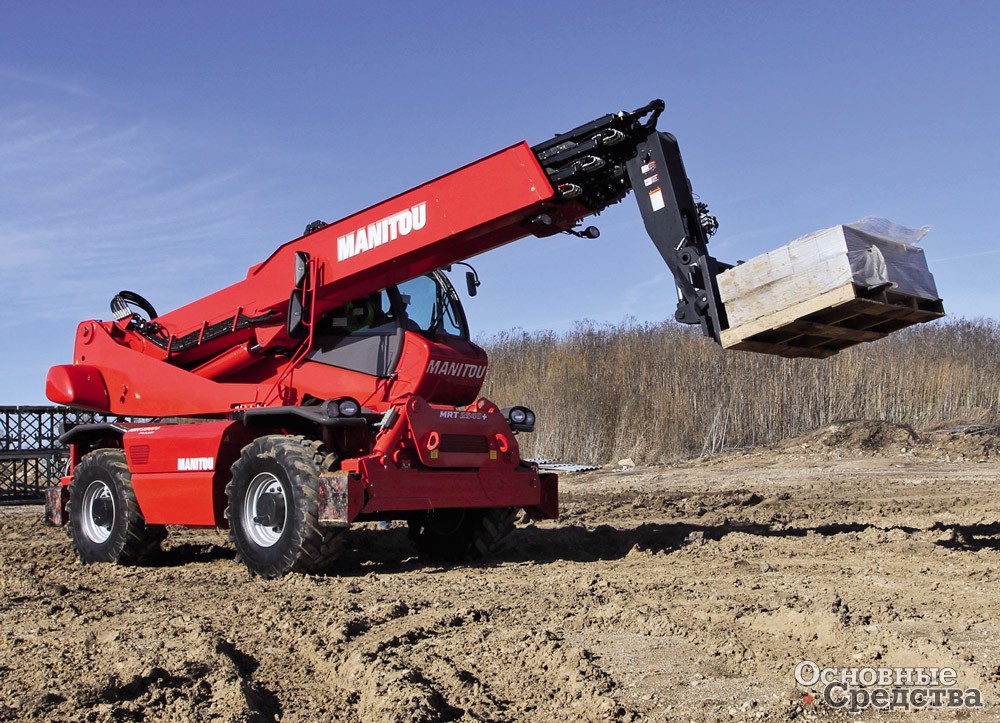

В 2013 г. новые двигатели получили погрузчики Manitou с поворотной стрелой семейства MRT. У машин появилась система распознавания установленного сменного оборудования, автоматическая система стабилизации, учитывающая положение аутригеров и поворотной надстройки со стрелой.

В 2014 г. Manitou выпустила погрузчик с поворотной надстройкой и 32-метровой стрелой – мод. MRT 3255 с гидростатической трансмиссией Dana. В конструкцию новой машины внесен ряд усовершенствований – от органов управления до комбинации приборов и контроля положения аутригеров. С помощью установленной на стреле лебедки MRT 3255 способна поднять груз в 7200 кг. При установке рабочей платформы эта машина имеет грузоподъемность (г/п) 1000 кг и рабочую высоту 33,6 м, высота подъема у MRT 3255 – 31,6 м.

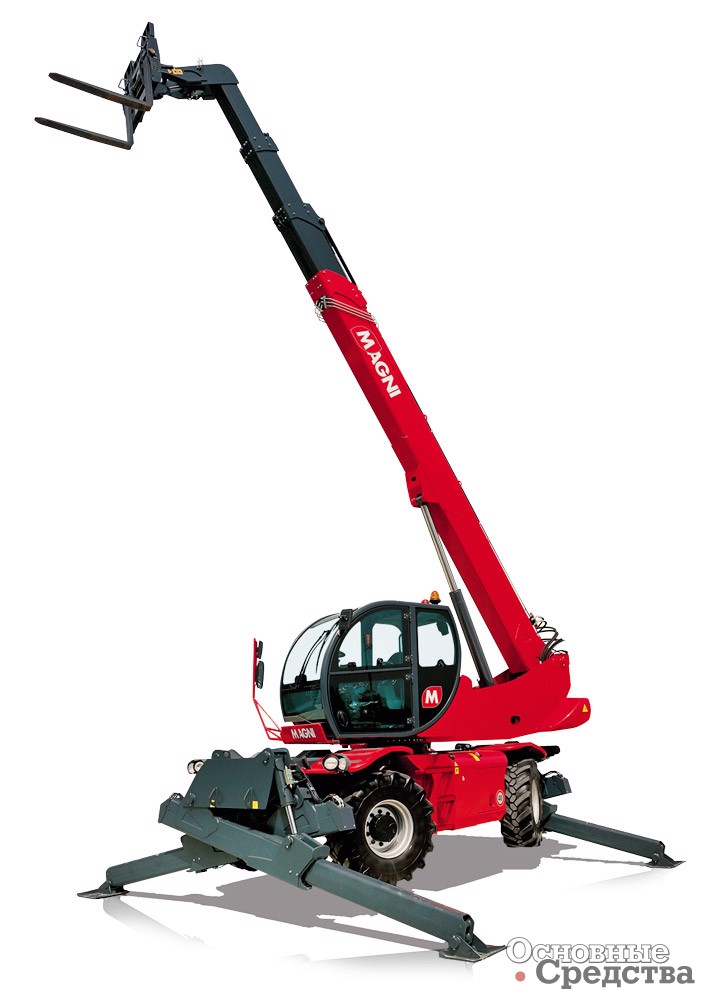

Компания Magni Telescopic Handlers s.r.l. была недавно основана Рикардо Магни, который долгое время возглавлял совместное предприятие по производству телескопических погрузчиков Manitou в Италии. Впервые компания Magni выступила в 2013 г. на выставке Bauma, представив две линейки телескопических погрузчиков: 9 моделей с поворотной надстройкой RTH (высота подъема от 18 до 30 м, аутригеры фирменной комбинированной телескопируемо-поворотной конструкции) и увеличенной мощности НТН  HEAVY  TH – Telescopic Handler с неповоротной стрелой (г/п 15–30 т). Сегодня в ассортименте компании уже 13 моделей с г/п от 10 до 45 т. Обе серии комплектуются разработанной самой компанией Magni герметизированной кабиной, в которой в стандартной комплектации устанавливаются дисплей с сенсорным экраном и кондиционер. Сиcтема RFID на конце стрелы автоматически распознает устанавливаемое сменное рабочее оборудование и подбирает соответствующую грузовысотную характеристику для ограничения нагрузки. Компания заключила соглашение о поставках двигателей с JCB. Годовое производство погрузчиков Magni составляет до 1000 ед.

В 2014 г. на европейский рынок выпущен новый погрузчик RTH 5.23 Smart. Размерность шасси у машины уменьшена по сравнению с моделью предыдущего поколения. Аутригеры поворотные, а не телескопические, как раньше. Благодаря этим изменениям мод. 5.23 Smart получилась компактной, с простой и быстродействующей системой стабилизации. Машина оснащена электронной системой, автоматически распознающей установленное сменное оборудование. Кабина герметизированная, с кондиционером и 100%-ной фильтрацией воздуха. Управление осуществляется с помощью сенсорного экрана. И нельзя не сказать о модели поворотного погрузчика Magni – RTH 6.24. Его г/п составляет 6 т, а высота подъема – 24 м.

В этом году на выставке Intermat компания Magni представит погрузчик с поворотной платформой Magni RTH 5.35 с 6-секционной стрелой инновационной конструкции (два телескопирующих гидроцилиндра наружного расположения, цепи внутри, секции «перфорированные») с самой большей в мире высотой подъема. Погрузчик RTH 5.35 легкий и компактный. Выдвижение стрелы мод. RTH 5.35 контролируется электронной системой, которая ограничивает длину в зависимости от угла подъема стрелы: чем больше угол, тем длиннее может быть стрела. Такая система позволила обеспечить устойчивость машины, не увеличивая ее массу. При установке рабочей платформы высота подъема может достигать 47 м. Платформа оборудована системой радиоуправления. Трансмиссия гидростатическая, оснащается одним насосом и гидромотором Bosch Rexroth, гидрораспределитель 7-секционный Sauer Danfoss, производительность регулируется в зависимости от нагрузки.

В 2013 г. компания Bobcat выпустила модель с поворотной платформой TR38160, самую маленькую в ряду погрузчиков с поворотной платформой Bobcat, г/п от 3,8 до 5,0 т. Машины способны передвигаться по труднопроходимой местности и предназначены для строительства и индустриального применения.

В 2013 г. новые двигатели получили погрузчики семейства Merlo S.p.A. Roto, мод. 45.19 и 45.21, предназначенные для работы в строительстве. Машины оснащаются наклоняемой на 18° кабиной с сиденьем на пневматической подвеске, управление осуществляется многофункциональным джойстиком, имеется рычаг реверсного хода и переключения диапазонов трансмиссии, электронная система управления погрузчиком MERlin. Трансмиссия гидростатическая двухдиапазонная, оси портальные производства Merlo разработаны специально для телескопических погрузчиков, блокировка дифференциала на задней оси – опция. Гидросистема с регулированием производительности в зависимости от нагрузки. Гидропневматические аутригеры управляются электронной системой независимо друг от друга. Гидропневматическая подвеска шасси обеспечивает высокую скорость транспортного движения и может блокироваться.

В 2013 г. Genie выпустила новую модель с поворотной платформой GTH-5021-R. Управление осуществляется джойстиком «5-в-1». Сиденье оператора на подвеске, регулируемое, имеется датчик присутствия оператора на сиденье. Гидростатическая трансмиссия двухдиапазонная с аксиально-поршневым насосом переменной производительности обеспечивает отключаемый полный привод, на передней оси дифференциал повышенного трения, угол поворота задних колес 90°. Ротатор на стреле поворачивается на 138°. За дополнительную плату предлагается устройство облегчения холодного пуска.



Модели сельскохозяйственного назначения

В 2013 г. компания New Holland выпустила новое поколение своих телескопических погрузчиков семейства LM, предназначенных для тяжелых условий работы в крупных скотоводческих и земледельческих хозяйствах, в строительстве и при транспортировке материалов в больших объемах. Увеличена производительность и улучшены другие эксплуатационные показатели машин. У моделей Elite джойстик располагается на подлокотнике сиденья, имеется функция автоматической центровки управляемых колес, трансмиссия с увеличенной силой тяги на колесах, а грузоподъемность примерно на 10–20% выше, чем у стандартных моделей, угол наклона ковша увеличен до 142° по сравнению со 131° у стандартных вариантов. Машины стали более универсальными, прочными, повышены возможности работы с навесным оборудованием. Гидросистема усовершенствована, благодаря этому время выполнения рабочего цикла у новых машин существенно сокращено. Стало более удобным техническое обслуживание, капот открывается на больший угол, упрощена регулировка вкладышей (скользунов) секций стрелы, для этой работы не нужны специальный инструмент и высокая квалификация. Вентилятор охлаждения реверсивный.

В семейство входит пять моделей: LM 6.32; LM 6.35 Elite; LM 7.35; LM 7.42 Elite и LM 9.35. Компания изменила систему индексации моделей: теперь первая цифра означает максимальную высоту подъема в метрах, а две следующие – максимальную грузоподъемность в килограммах. Звукоизоляция кабины значительно улучшена. Управление функциями стрелы и переключением передач осуществляется джойстиком.

Конструкция стрелы, выполненной из высокопрочной стали, усилена. Диаметры пальцев шарниров и размеры вкладышей увеличены. Точность работы рабочих органов увеличена за счет повышения жесткости конструкции рамы. Жесткость помогает погрузчику работать на крутых склонах силосных буртов. У стандартных моделей трансмиссия обеспечивает 4 передачи переднего хода и 3 – заднего, у вариантов Elite трансмиссия 6/ 3 с функцией автоматического переключения.

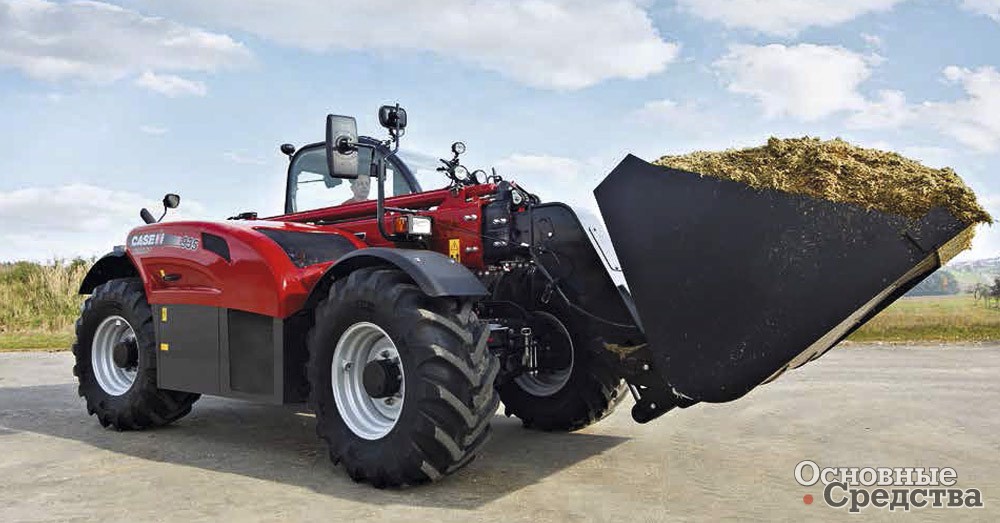

В 2014 г. компания Case IH выпустила новую линейку погрузчиков сельскохозяйственного назначения Farmlift. Машины имеют мощные двигатели и гидросистемы с универсальными возможностями, от компактной Farmlift 525, разработанной специально для работы в помещениях с низкими потолками и животноводческих фермах, до мощной Farmlift 935. Машины оснащены современной трансмиссией с переключением под нагрузкой, обеспечивающей высокую скорость движения по дороге и высокое тяговое усилие при выполнении тяжелых работ. У мод. 632 и 935 трансмиссия с 4/ 3 передачами переднего/ заднего хода, а у мод. 635 и 742 трансмиссия 6/ 3 с функцией автоматического переключения. Управление осуществляется джойстиком. У всех машин все колеса управляемые.

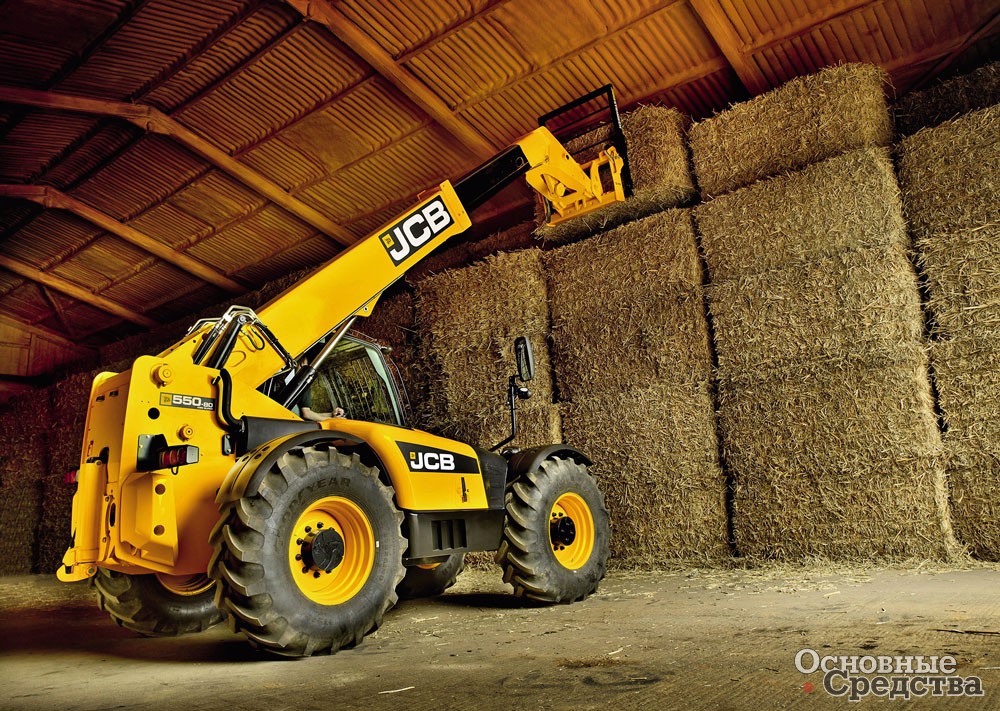

В 2015 г. компания JCB представила российскому рынку новую модель телескопического погрузчика JCB 560-80 Agri Plus. Новинка является дополнением к имеющейся модели 550-80, выпуск которой будет продолжен. Высота подъема новой флагманской модели 560-80 составляет 8,1 м, а максимальная г/п – 6 т. Машина специально разработана для российских ферм и сельскохозяйственных предприятий, которым была необходима еще большая производительность при увеличенной высоте подъема. Благодаря совмещению функции подъемной машины и колесного погрузчика, а также двухсекционной стреле, несущей на себе усиленную каретку с широкой передней частью, 560-80 способна выдержать нагрузки сложнейших операций. Как и ее предшественница, модель 560-80 Agri Plus создана для перемещения сыпучих материалов, например зерна и корнеплодов. В зависимости от плотности сыпучего материала 560-80 может работать с ковшом объемом до 5 м3. Лучшая в своем классе производительность погрузчика была достигнута путем изменения конструкции рамы. В первую очередь усилены опоры крепления пальца стрелы. Кронштейны крепления кабины конструктивно обновлены под более тяжелую машину, что соответствует стандартам защиты от опрокидывания ROPS. Для увеличения рабочей нагрузки также изменены опоры переднего моста и задний противовес. Стрела имеет Z-образный механизм опрокидывания ковша, как у колесного погрузчика, благодаря чему машина отличается хорошей копающей способностью с усилием отрыва ковша до 6800 кгс. Среди дополнений также можно отметить разработанную JCB систему амортизации стрелы, которая уменьшает колебания при движении, что помогает удерживать материал в ковше. На 560-80 Agri Plus устанавливают двигатель Dieselmax Tier 3 мощностью 130 л.с. (или 97 кВт) и систему автоматического контроля его охлаждения. Машины оснащены обновленной системой регенерации гидравлики и авто-SRS. Опционально доступны светодиодные фары рабочего освещения. В стандартную комплектацию входит электронный серводжойстик, который существенно снижает усталость оператора. Комфорт и безопасность обеспечивают дополнительная защита кабины и днища и реверсивный вентилятор охлаждения. Модель телескопического погрузчика JCB 560-80 Agri Plus уже доступна у официальных дилеров JCB в России.

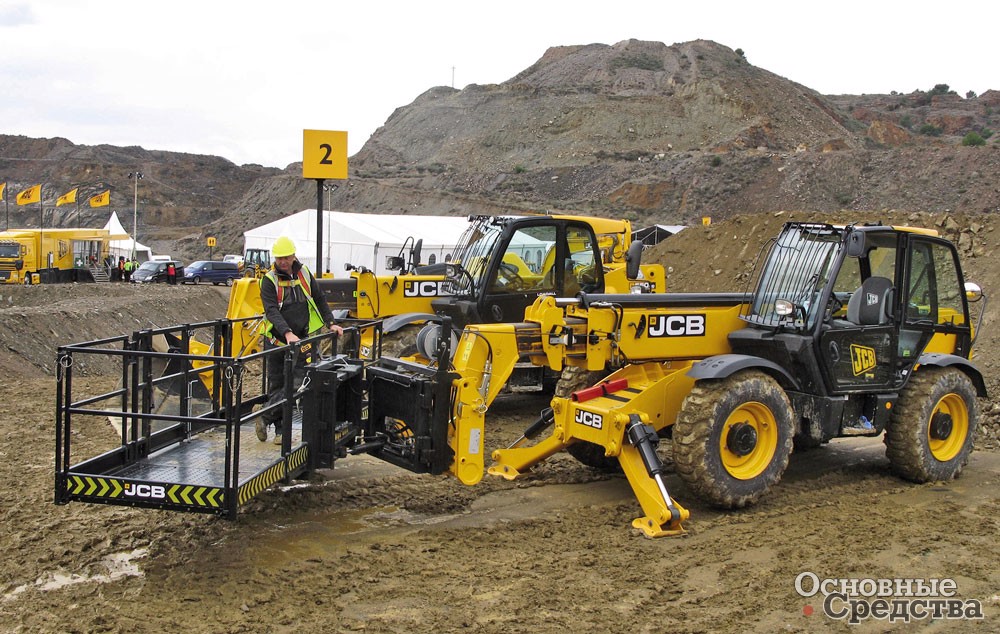

На выставке Conexpo 2014 состоялась премьера мод. 540-200, первой среди погрузчиков JCB, оснащенной 5-секционной стрелой, выполненной из высокопрочной стали. Машина предназначена для строительных работ. Это единственный европейский телескопический погрузчик с высотой подъема 20 м. Г/п на этом вылете составляет 1500 кг. Машина оснащена телематической системой LiveLink, имеет небольшую габаритную длину и очень маневренна. Управление осуществляется джойстиком.

В 2013 г. компания Merlo S.p.A. представила телескопический погрузчик с гибридным дизель-электрогидравлическим приводом, мод. Р40.7 Hybrid с новой усовершенствованной кабиной. В конструкции погрузчика реализовано множество запатентованных инновационных разработок. Было заявлено, что машина будет готова к запуску в серийное производство в начале 2015 г. Производительность машины аналогична погрузчику с традиционным приводом, расход топлива уменьшился на 30%, уровень шума и вредных выбросов уменьшены. Машина имеет три режима работы: на дизельном двигателе мощностью 56 кВт вместо 90 кВт у аналогичной модели с обычным силовым агрегатом, от аккумуляторов с работающим на оборотах холостого хода дизеле, а в помещениях только на электромоторе. Энергия торможения регенерируется и аккумулируется в батареях емкостью 30 кВт.ч.

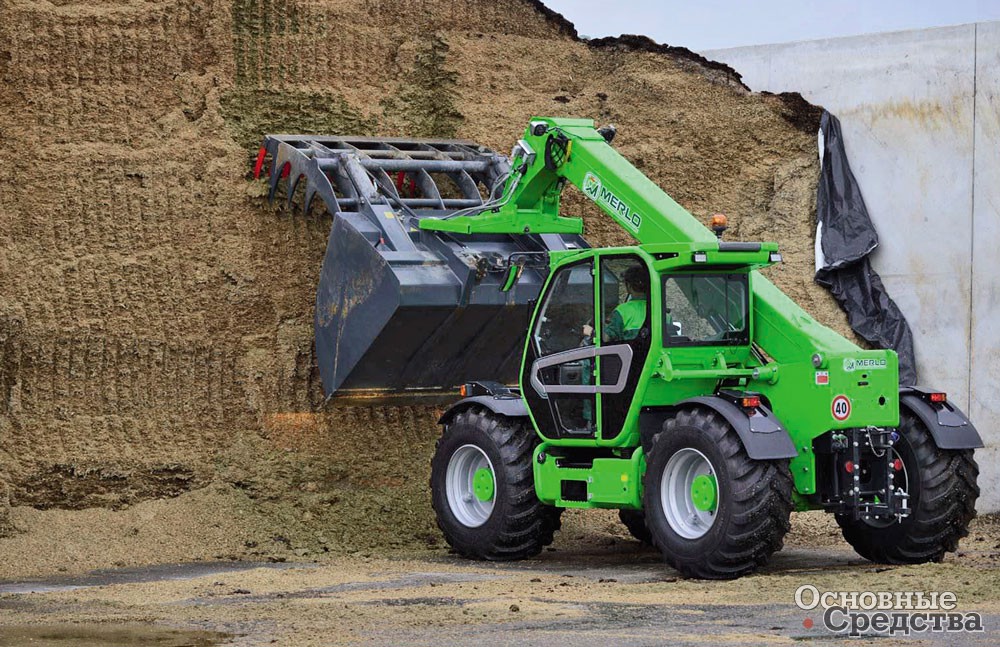

В 2013–2014 гг. была выпущена новая линейка погрузчиков Turbofarmer сельскохозяйственного и строительного назначения, совмещающих в одной машине преимущества и погрузчика, и трактора. Линейка состоит из двух семейств: высокой мощности (мод. TF 50.8, TF 45.8, TF 45.11, TF 38.7, TF 38.10 и TF  42.7) и средней мощности (мод. 40.7). Машины могут оснащаться наклоняемой кабиной (прибавляется буква Т в наименовании модели). Топливная экономичность повысилась в среднем на 18% по сравнению с машинами предыдущего поколения. Машины комплектуются механической коробкой отбора мощности, тягово-сцепным устройством для буксирования прицепов. Безопасность и повышение производительности работы гарантирует фирменная система ограничения нагрузки Dynamic Load Control.

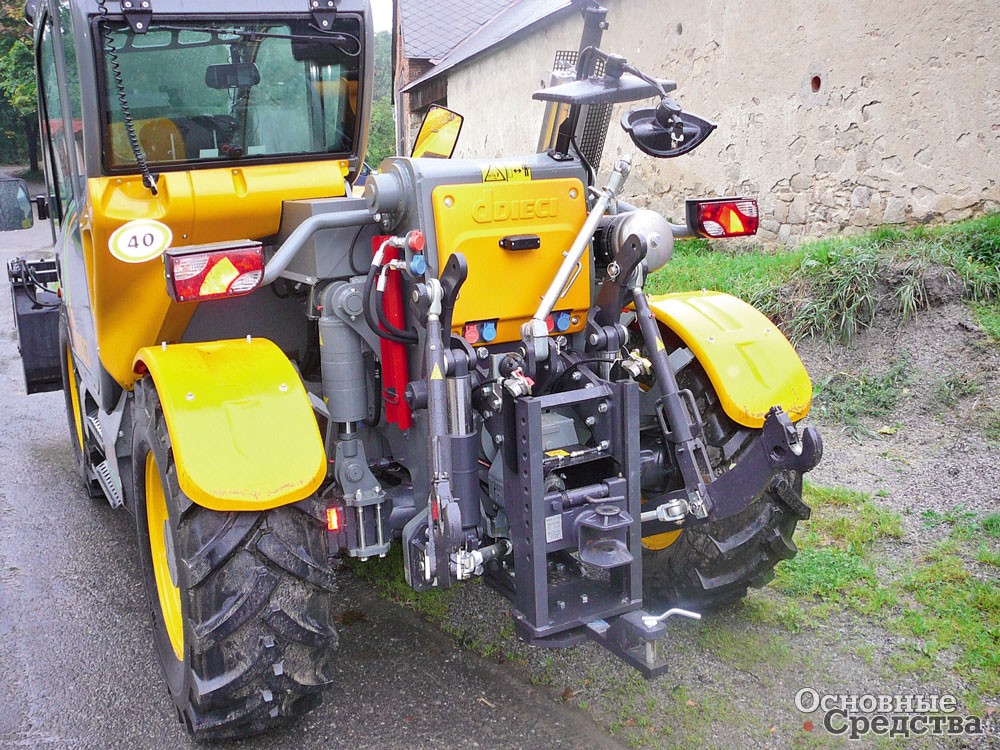

В 2014 г. Dieci s.r.l. представила пять новых моделей, в том числе Agri Star EVO2, VS Agri Farmer и модели из линейки «высокой грузоподъемности» Hercules 190. Об этой последней модели сведений пока нет. Остальные новинки 2014 г. – это модернизированные выпущенные в 2013 г. и ранее модели.

Mод. Agri Plus 40.7 VS производится в восьми версиях. Среди инноваций, реализованных в компактной конструкции, – впервые в мире установленный сзади радиатор, охладитель гидравлической жидкости и кондиционер, монтируемый на крыше кабины, гидростатическая трансмиссия VS с аксиально-поршневым насосом переменной производительности. Машина сконструирована с расчетом на транспортировку в контейнере без демонтажа.

Наиболее значительная новинка 2014 г. – мод. Agri Farmer 28.7 VS P-Ecs. Система P-Ecs автоматически регулирует обороты двигателя, обеспечивая оптимальную мощность гидросистемы. Это очень удобно для оператора: не нужно думать, в каком режиме работает двигатель, и полностью сосредоточиться на выполнении рабочей операции, к тому же обеспечивается увеличение экономии топлива до 18% по сравнению с предыдущими моделями.

В том же 2014 г. выпущена «птицеводческая» мод. Poultry Pro Series 7. Машина оснащена новым двигателем, развивающим на 15% большую мощность по сравнению с предыдущим агрегатом, и предназначена для работы на фермах малого и среднего размера. Вентилятор системы охлаждения реверсивный. Машина оснащена кабиной третьего поколения. Оголовок стрелы может поворачиваться на 147°.

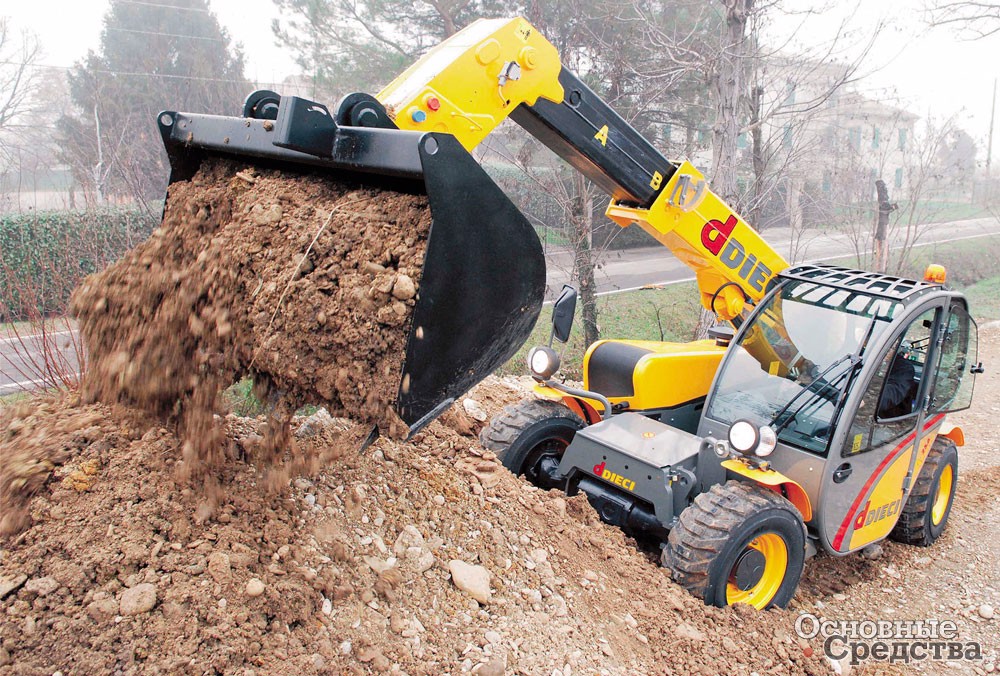

Dieci заключила соглашение с New Holland и в 2014 г. выпустила новую модель компактного погрузчика серии Apollo 25.6, которая является аналогом мод. New Holland LM625, но несколько меньше ее по габаритам. Трансмиссия гидростатическая. Отделение, в котором располагается радиатор, герметизировано, чтобы не проникала пыль. Стрела теперь располагается ниже, чтобы улучшить обзор для оператора. Управление передним/ задним ходом осуществляется джойстиком.

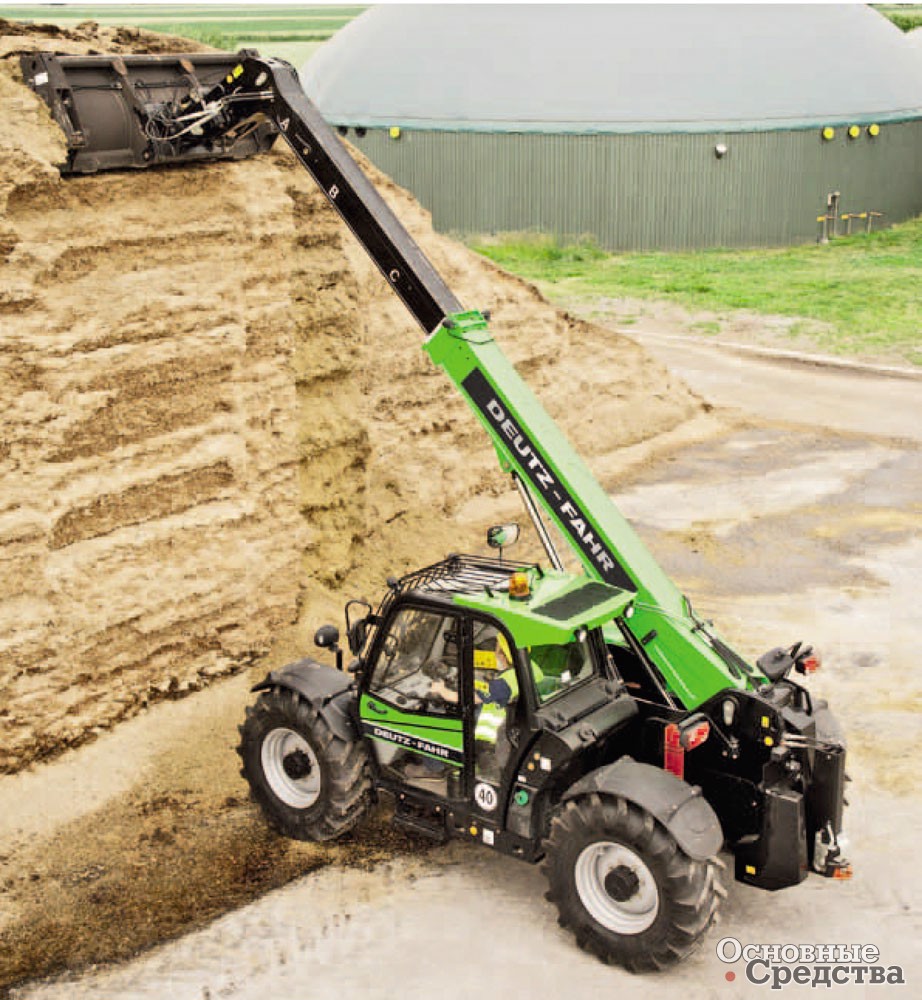

В 2013 г. компания Deutz-Fahr выпустила новые модели Agrovector: 37.6 и 37.7. В конструкцию машин введено много усовершенствований, повышающих их эксплуатационные показатели. Кабина просторная. Благодаря расположению двигателя справа снизу и шарнира стрелы сзади оператору обеспечивается отличный круговой обзор, а машине низкое расположение центра тяжести. Управление рабочим оборудованием, переключение передач и изменение направления движения осуществляется одним джойстиком. Турбированные дизельные двигатели новейшего поколения обладают высокой топливной экономичностью. Вентилятор охлаждения реверсивный. Трансмиссия с переключением под нагрузкой обеспечивает 4/ 3 передачи переднего/ заднего хода соответственно. Угол поворота колес 56°. Гидравлическое оборудование всегда было сильной стороной машин Deutz-Fahr, производительность гидросистемы регулируется в зависимости от нагрузки. Телескопическая стрела имеет инновационную геометрию. Благодаря выдающейся маневренности погрузчики Agrovector могут использоваться в промышленном овощеводстве и садово-парковом хозяйстве, при коммунальных работах и в строительстве. В стандартную комплектацию входит клапан двустороннего действия на стреле с дистанционным управлением. По заказу подобный клапан может быть установлен в задней части машины. Эти клапаны могут управляться с помощью джойстика.

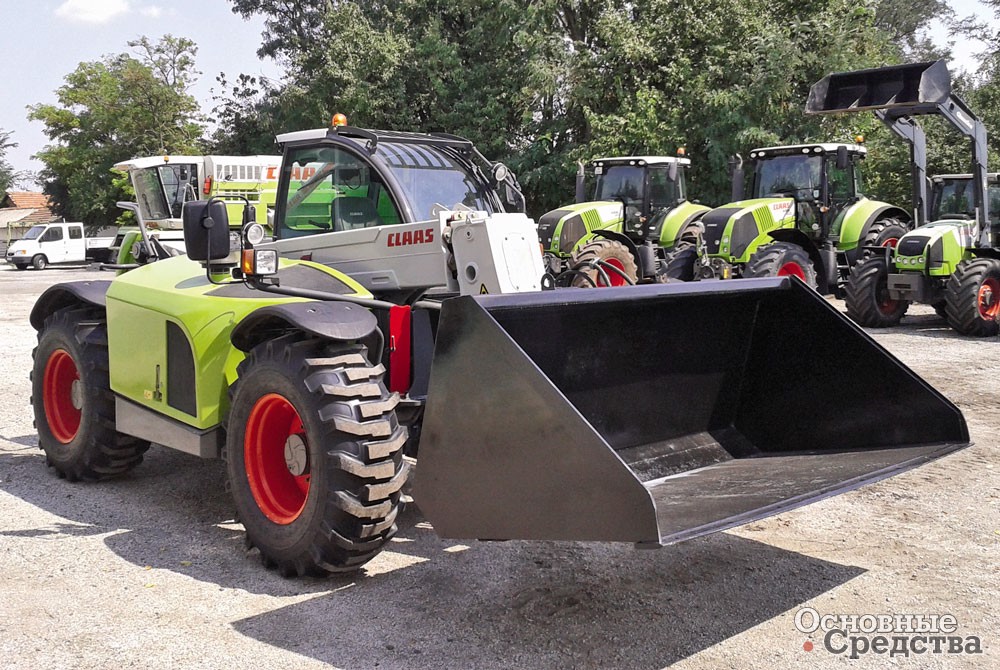

В 2013 г. компания Claas выпустила новое поколение серии погрузчиков с броским названием Scorpion. Это первая модернизация данных машин с момента их выхода на рынок в 2006 г. За эти годы они зарекомендовали себя как «номер один» на немецком рынке и отчасти в Великобритании. Три модели «с большой рамой» запущены в производство в 2013 г. и три «компактные» весной 2014 г. Основным движущим мотивом модернизации было повышение грузоподъемности и вылета стрел машин. Самые большие изменения претерпела кабина. На передней стойке располагаются шкалы приборов. Объем кабины увеличился на 5%. Шарнир стрелы расположен низко внутри рамы, за счет этого увеличены грузоподъемность, устойчивость и улучшен обзор правой стороны с места оператора. Гидроцилиндры оснащены демпферами, предотвращающими удары поршня в конечных положениях, за счет чего также уменьшается вибрация при работе. Также имеется функция стабилизации (демпфирования раскачивания) груза, которая автоматически активируется при скорости движения погрузчика свыше 7 км/ч. Одна из функций управления позволяет одновременно выполнять две операции. При любом режиме работы скорость опускания стрелы регулируется системой управления в зависимости от массы груза и угла подъема стрелы, так что чем тяжелее груз, тем ниже скорость его опускания. Для повторяющихся операций на джойстике есть функция запоминания движений. Трансмиссия гидростатическая, трехдиапазонная. Функция Smart Road уменьшает обороты двигателя до 1800 об/мин при движении по дороге с твердым покрытием для уменьшения расхода топлива. Конструкция капота также изменена для улучшения охлаждения двигателя. Воздух поступает через переднюю и верхнюю части капота, проходит через агрегаты системы охлаждения и выходит через вентиляционные отверстия в задней части капота возле задних колес.

У ряда погрузчиков Kramer и Claas совпадают характеристики, что говорит о том, что это одинаковые модели, которые, по-видимому, выпускаются на одном заводе под разными брендами.

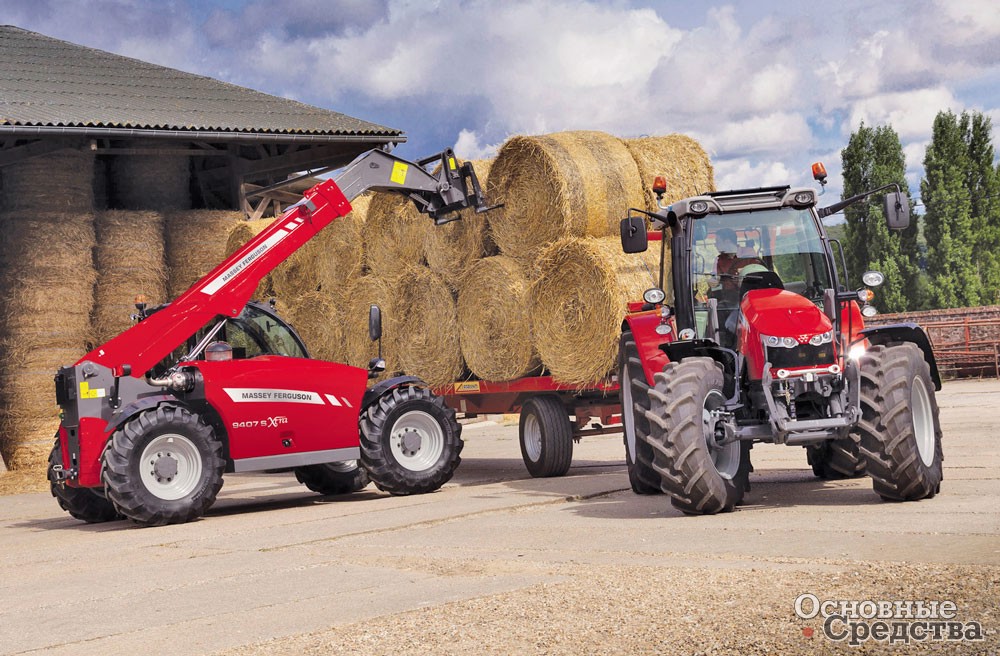

В 2013 г. компания Massey Ferguson оснастила свои погрузчики серии MF 9000 Xtra новыми двигателями. Короткое и широкое шасси обеспечивает машинам хорошую устойчивость и маневренность. Все колеса управляемые. Гидростатическая трансмиссия имеет два диапазона. По заказу все модели оснащаются широкопрофильными шинами. Гидросистема с регулировкой производительности в зависимости от нагрузки. На новом опционном джойстике (который предлагается вместо рычага) имеется переключатель изменения направления движения и нейтральной передачи. Система управления с джойстиком обеспечивает высокую плавность и точность движений рабочего оборудования и позволяет выполнять одновременно до трех функций. Предлагаются адаптеры для навесного оборудования, позволяющие использовать сменные орудия от разных производителей.

Технические характеристики телескопических погрузчиков
Компания Модель Грузо-подъем-ность, кг Высота подъема, м Мощность двигателя, кВт Скорость движения, км/ч Эксплуата-ционная масса, кг
Manitou MRT 3255 5500 31,6 145 40 23 990
Magni RTH 5.35 5000 34,7 170 40 21 060
RTH 5.23 5000 22,6 115 42 17 500
Bobcat TR 38160 3800 15,7 74 24 13 100
Merlo Roto 45.21 4500 20,8 107 40 14 500
Roto 45.19 4500 18,7 107 40 14 500
Genie GTH 5021R 5000 20,9 83/ 75 32 17 180
New Holland LM 7.42 Elite 4200 7,0 105 40 8000
LM 9.35 3500 9,1 89 40 8580
LM 6.32 3200 6,3 89 40 7940
Case IH Farmlift 742 4200 7,0 105 40 8000
Farmlift 935 3500 9,1 81 40 8580
Farmlift 525 2500 5,7 54 40 4800
JCB Loadall 540-200 4000 20 74/ 85 29 12 985
Loadall 560-80 Agri Plus 6000 8,1 97 38 10 750
Merlo Turbofarmer TF50.8T 5000 8,0 115 40 8800
Turbofarmer TF42.7 4200 7,1 115 40 7450
TF40.7 Hybrid 4000 7,0 56+н.д. 40 н.д.
Dieci Agri Plus 40.7 Vario 4000 7,0 105/ 113 40 7700
Poultry Pro Series 7 3000 7,0 н.д. 35 н.д.
Apollo 25.6 2500 5,8 50,7/ 62,5 26 4800
Deutz-Fahr Agrovector 37.7 3700 7,0 90,5 40 8300
Agrovector 37.6 3700 6,0 90,5 40 7900
Claas Scorpion 9055 5500 8,8 115 40 10 500
Scorpion 7055 5500 7,0 115 40 9200
Scorpion 7044 4300 7,0 90 40 7900
Massey Ferguson MF 9407S Xtra 3500 7,0 90 40 7130
MF 9306 Xtra 3000 6,0 73,5 40 6110
MF 9205 2200 5,2 55 25 4700
ТЕХНИКА (обзоры) СТРОИТЕЛЬСТВО КОММУНАЛЬНОЕ ХОЗЯЙСТВО Телескопический погрузчик
Виталий Орлов Основные Средства 05'2015 23 июня 2015
