Без шума и пыли

Обзор подметальных машин

В наши дни функции уборки взяли на себя подметально-уборочные машины, повсеместно используемые в городском хозяйстве. Современные подметально-уборочные машины с легкостью справляются с такими задачами, как очистка дорожного полотна и тротуаров от листвы, частиц почвы, наледи и посторонних предметов, они же подбирают пыль и мелкий мусор в местах скопления большого количества людей. Такая техника позволяет одновременно увлажнить, обеспылить и очистить большие участки с асфальтным, бетонным или другим твердым покрытием.

Из существующего множества вариантов машин для уборки города можно выделить: ручные подметальные машины, навесные, прицепные, малогабаритные машины с местом для оператора или с кабиной и большие машины на базе грузового автомобиля. По принципу работы различают механический подбор, для которого характерен прямой заброс мусора, с дальнейшим перебросом и загрузкой бункера с помощью промежуточного транспортера; вакуумный подбор, когда пыль попадает в накопитель под действием разреженной среды, при этом часто используют промежуточные механические транспортировщики, различные ленты, лопастные передатчики или валы; струйный подбор, его отличительная особенность – наличие форсунки, которая создает направленный воздушный поток, работающий параллельно с подбирающими механическими элементами. За счет избыточного давления весь смет подается к приемному окну. Разгрузка подметально-уборочных машин обычно осуществляется выталкивателем смета или с помощью опрокидывателя бункера, также существуют конструкции и без принудительной выгрузки – со свободным вывалом.

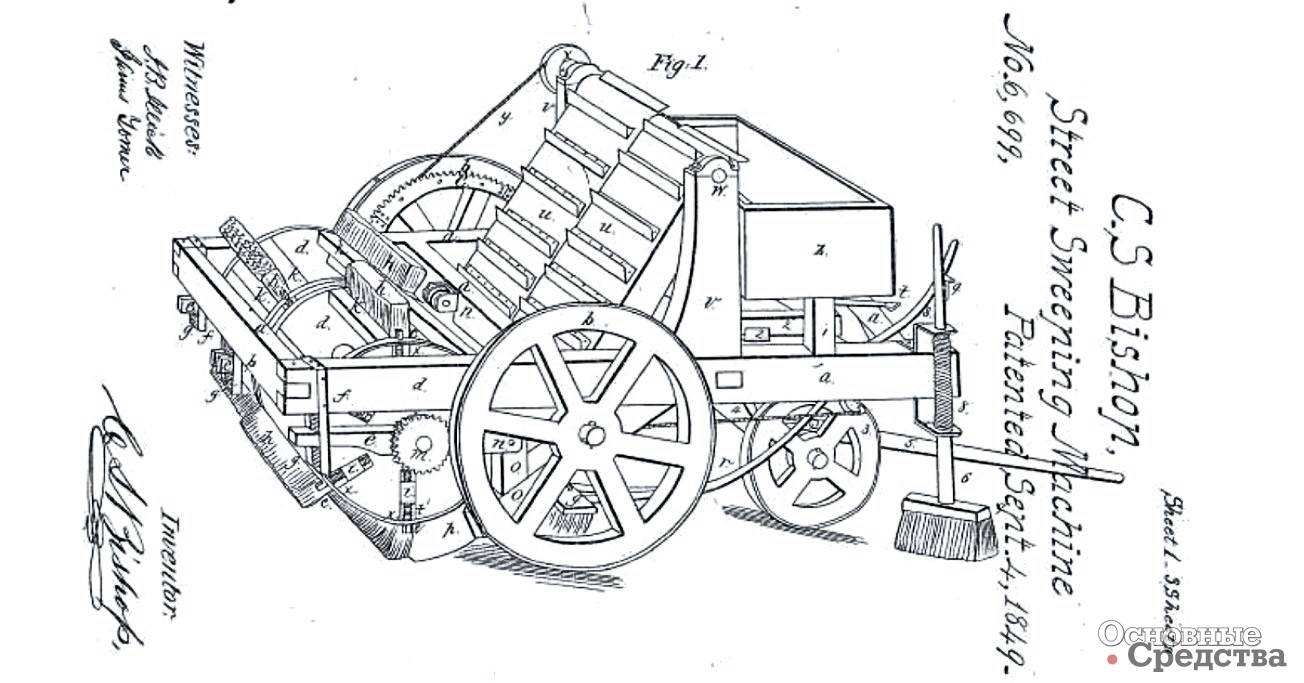

Первые подметальные машины Витворта и БишопаПервые подметальные машины Витворта и Бишопа

Среди уборочных агрегатов пользуются популярностью модели со сменными кузовами. Применение таких машин обеспечивает круглогодичное использование подметальных машин и высокую интенсивность эксплуатации при низких энергетических затратах. В зависимости от габаритов подметальные машины используют на улицах и крупных магистралях, на тротуарах и ограниченных площадках, в закрытых помещениях.

Первая подметальная машина была изобретена более 175 лет назад, патент на нее был получен в 1842 г., когда Джозеф Витворт из Лондона представил свою машину для уборки улиц, со щетками из конского волоса. В сентябре 1849 г. в Америке Бишоп запатентовал прицепную повозку, которую должна была тянуть упряжка лошадей. Машина состояла из рамы на трех колесах, с метлами, приводимыми в движение шарниром от колес. С этого момента и на протяжении 50 лет изобретателями всех стран было предложено более 300 различных конструкций подметальных машин, но только в 1896 г. появилась конструкция, предложенная Чарльзом Бруксом, похожая по принципу работы на механические подметальные машины, которые используются сегодня.

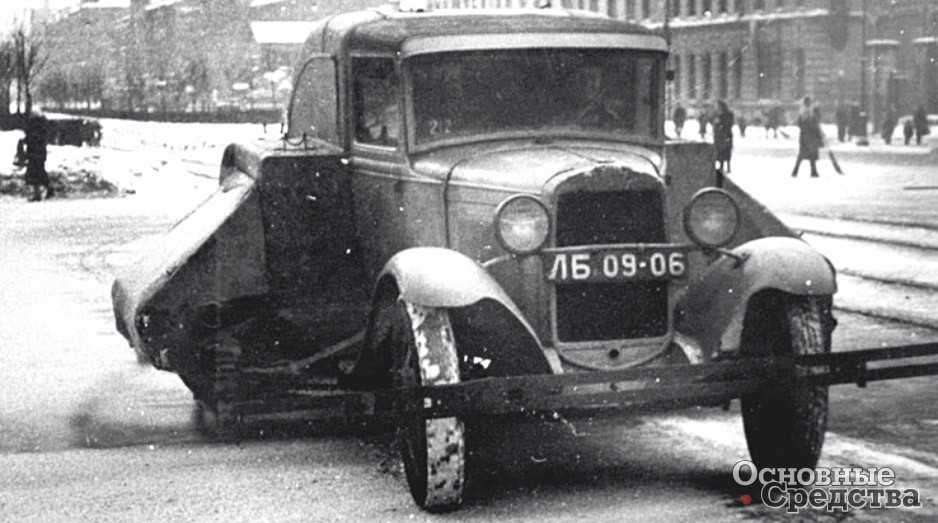

Советские подметальные машины ПУ-7 (1938 г.) и ПУ-20 (1955 г.)Советские подметальные машины ПУ-7 (1938 г.) и ПУ-20 (1955 г.)

Интересно, что в те времена активно разрабатывались машины с приводом от электричества, так, в 1907 г. сначала в Америке, а потом в Германии появилась электрическая уборочная машина для уборки улиц. Как опции в ней были предусмотрены система разбрызгивания воды для борьбы с пылью и возможность транспортировки машины лошадьми в случае разрядки электрической батареи. В 1911 г. в Америке инженер Джон Мерфи представил свой проект подметально-уборочной машины с механическим приводом – так появилась одна из самых популярных моделей начала прошлого века – Elgin Sweeper.

В нашей стране первые подметальные машины появились в середине 1930-х гг., это были машины ПУ-7, созданные на базе автомобилей ГАЗ-АА/ ГАЗ-ММ. Модель имела бак для технологической воды, щетки и емкости для собранного мусора. Перед подметанием обязательно проводилось увлажнение дороги, чтобы мелкие частицы пыли не поднимались в воздух. С появлением в конце 1940-х гг. ГАЗ-51 на его шасси в середине 1950-х гг. была построена еще одна популярная в СССР подметальная машина ПУ-20. Ее конструкция позволяла подметать непосредственно у торца тротуара благодаря двум щеткам, расположенным по бокам машины. Одна такая машина за день работы подметала до 23 км улиц средней ширины.

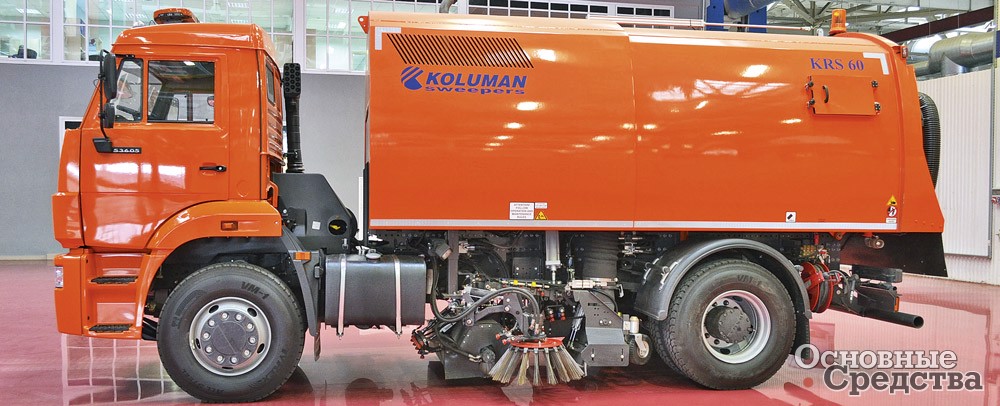

Вакуумная подметальная-уборочная машина серии KRS от компании Koluman, лидера турецкого рынка коммунальной техники, активно поставляется в Россию, показывая выносливость и высокий КПД даже на таких сложных объектах, как специализированные угольные производственно-перегрузочные комплексы. KRS от Koluman имеет характеристики, сопоставимые с именитыми конкурентами, и ничем не уступает им в качестве. В стандартной комплектации при изготовлении используются высококачественные компоненты и материалы от ведущих европейских производителей, например гидравлика Bosch Rexroth/ Danfoss, вспомогательный двигатель JСВ и др. Бак для воды и основание мусорного бункера выполнены из нержавеющей стали марки AISI 304. Смет, собираемый щетками, попадает в бункер емкостью от 3 до 9 м3, в наличии большой бак для воды емкостью от 1200 до 2500 л. Комплект щеток состоит из двух дисковых, установленных впереди всасывающих сопел и цилиндрической подметальной щетки, которая отрывает и поднимает в воздух незасосавшиеся частицы смета, направляя их к всасывающим соплам. За счет создаваемого разрежения во всасывающих раструбах грязь, вода и посторонние предметы через направляющие патрубки попадают в бункер для сбора смета. Для предотвращения поднятия пыли во время работы есть система распыления воды на убираемое покрытие непосредственно перед ее уборкой. В качестве базы могут использоваться как импортные, так и отечественные шасси, оснащенные двигателями экологического класса Euro 4 и Euro 5.

KRS 60 от Koluman

Современная промышленность предлагает несколько типов подметального оборудования. Самые компактные машины – ручные, предназначенные для уборки небольших территорий. В свою очередь они разделяются на машины с механическим приводом, когда щетки вращаются при движении, модели с электродвигателем для работы внутри помещений, например в торговых залах, или машины с бензиновым двигателем, полностью автономные и с более высокой производительностью. Среди популярных моделей продукция фирмы Kärcher.

Мод. KM 70/20 – компактное и простое решение для уборки территории до 200 м2. Эта ручная машина незаменима для уборки малых площадей в помещениях или на открытом воздухе. За счет комплектации машины боковой дисковой щеткой оператор может в короткие сроки выполнить уборку значительной территории, заявленная производительность агрегата составляет 2800 м2/ч. Эта подметальная машина весом всего 26 кг, с увеличенной шириной подметания 480 см в базе и 700 см с одной щеткой показывает высокое качество очистки тротуара от песка и другого сезонного мусора. При этом благодаря установленному высокоэффективному воздушному фильтру при работе существенно снижается выброс пыли в воздух.

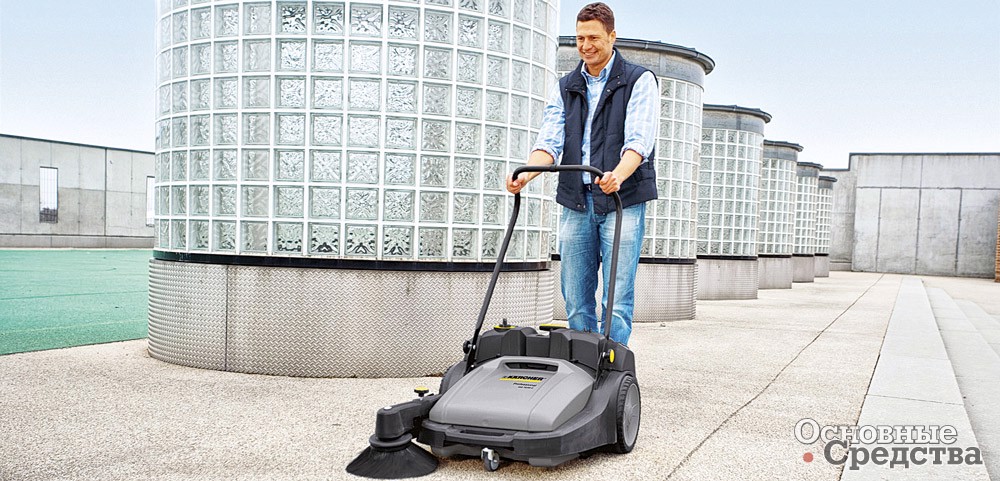

Karcher 70-20C с механическим приводом

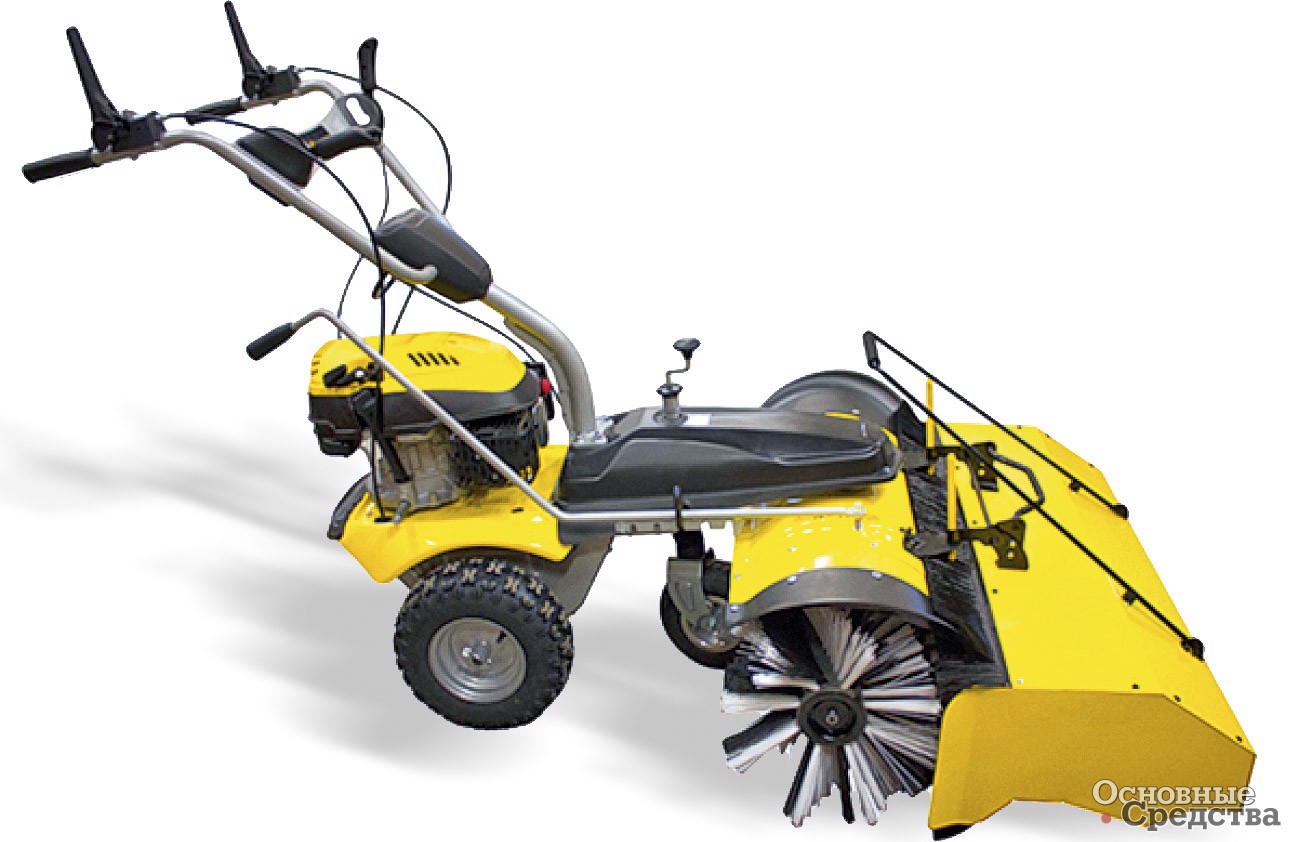

Подметальная машина бренда Champion мод. GS50100 оснащается бензиновым двигателем. Это отличный помощник для работ, связанных с уборкой территории от пыли, опавшей листвы, мусора и снега. Машину можно использовать круглогодично: летом она позволяет подметать опавшую листву и другой сор, а зимой расчищать дорожки от снега. За один проход машина массой почти 80 кг может очистить полосу шириной до 100 см. В качестве топлива используется бензин марки АИ-92, двигатель 4-тактный объемом 173 cм3. Качество конструкции на достойной высоте, разработанный совместно с американской компанией Briggs & Stratton агрегат выпускается в Китае, а бренд принадлежит фирме из Германии. В качестве опций предлагается контейнер для сбора мусора, а также отвал для уборки снега. Производительность машины в зависимости от рельефа и степени загрязнения убираемой территории составляет от 2500 до 4300 м2/ч.

Champion GS50100 с бензиновым двигателем

Среди компактных подметальных машин, оснащенных местом для оператора и предназначенных для уборки промышленных, складских и производственных площадей, популярностью пользуется модели компании NILFISK. Машина SW 4000 LPG  – универсальная модель, подходящая как для уборки внутри помещений, так и на улице. Это возможно благодаря наличию нескольких источников энергии – аккумулятора, а также двигателя на газе или бензине. Вид привода выбирается в зависимости от места, где будет работать машина. Управление безопасно, экономично и просто, работа основной и боковых щеток, а также системы пылеподавления активируются и останавливаются одновременно, пуск и остановка процесса подметания производятся одним нажатием кнопки. Боковые щетки приводятся без ремней, что снижает затраты на эксплуатацию, к тому же они отклоняются при столкновении с препятствием и не ломаются.

Обслуживание максимально удобно, для снятия фильтра или щеток не требуется специальный инструмент, доступ ко всем компонентам удобен. Бункер для смета – съемный, после разгрузки закрыть его можно прямо с места оператора. Колеса машины заполнены пеной, не требуют подкачки и не боятся проколов. Сиденье оператора регулируется, удобный доступ к нему и отличный обзор щеток и всей рабочей зоны сказываются на удобстве в работе. Такую модель часто можно заметить на уборке торговых центров, парковок, территорий школ или торговых центров.

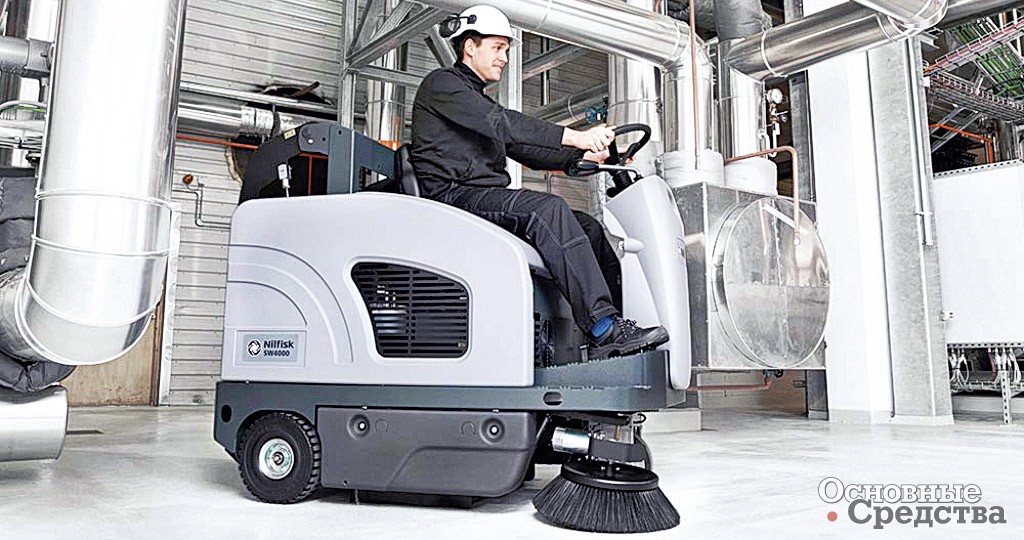

Nilfisk SW4000 LPG с местом для оператора

Навесные модели подметальных машин обычно встречаются в списке дополнительного оборудования у производителей тракторов, фронтальных или телескопических погрузчиков. Яркий пример такого оборудования – навесной подметальный агрегат от компании Manitou, установленный на телескопическую стрелу. Он за один проход подметает и убирает мусор, навеска позволяет с легкостью убирать большие территории с производительностью до 15 000 м2/ч, обеспечивая высокое качество подметания даже на неровной поверхности.

Щетка изготовлена из оцинкованной стали и полиэфира, в комплекте предлагается дополнительная боковая сменная щетка, которую можно устанавливать с правой или левой стороны, она предназначена для эффективного подметания вдоль стен и тротуаров. Поворотные колеса усилены и помогают управлять оборудованием при работе. В зависимости от модели подметальной машины ширина уборки может составлять от 2 до 2,9  м, а вес самой навески – от 775 до 1000 кг. Также возможно исполнение навесной подметальной машины, дополнительно оснащенной пылесборником и системой поворота оборудования.

Прицепной Senior 2000

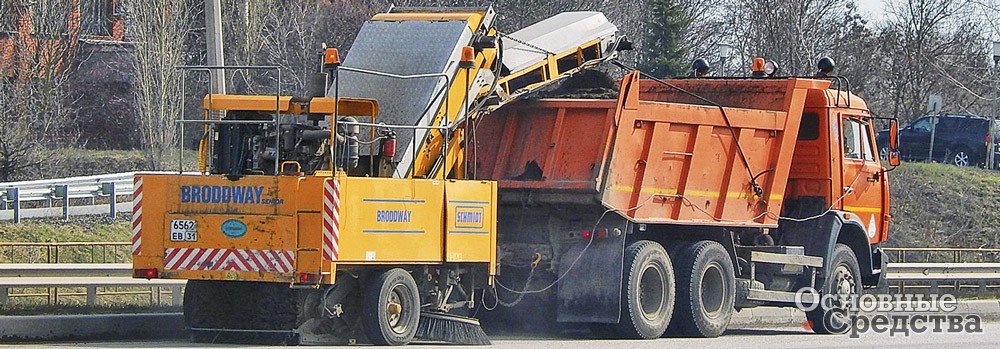

Среди прицепных моделей подметальных машин лидирует продукция компании Aebi Schmidt, ныне входящей в группу компаний ASH Group. Уже давно привычные всем Broddway не один десяток лет убирают улицы наших городов. Прицепные или буксируемые подметальные машины представлены несколькими моделями, среди которых наиболее популярными является Senior 2000 – машина элеваторного типа, предназначенная для буксировки самосвалом и скоростной уборки магистралей, городских улиц от слежавшегося песка и листвы. Эту же модель используют и при ремонтных дорожных работах для уборки мелких камней и щебня. Машина буксируется любым самосвалом, высота положения ленты транспортера регулируется в соответствии с высотой борта кузова самосвала.

Несмотря на то, что уборка производится механически, без всасывания вакуумной системой, машина при работе почти не пылит – подметаемая поверхность увлажняется струями воды, а на ленточном транспортере установлена ветровая защита. Сердце машины – турбодизельный двигатель марки Deutz, мощностью 76 л.с. Ширина подметания – до 2900 мм. Бак для воды вмещает 1150 л. Высокая производительность и скорость при уборке до 20 км/ч делает эту машину одной из лучших в своем классе.

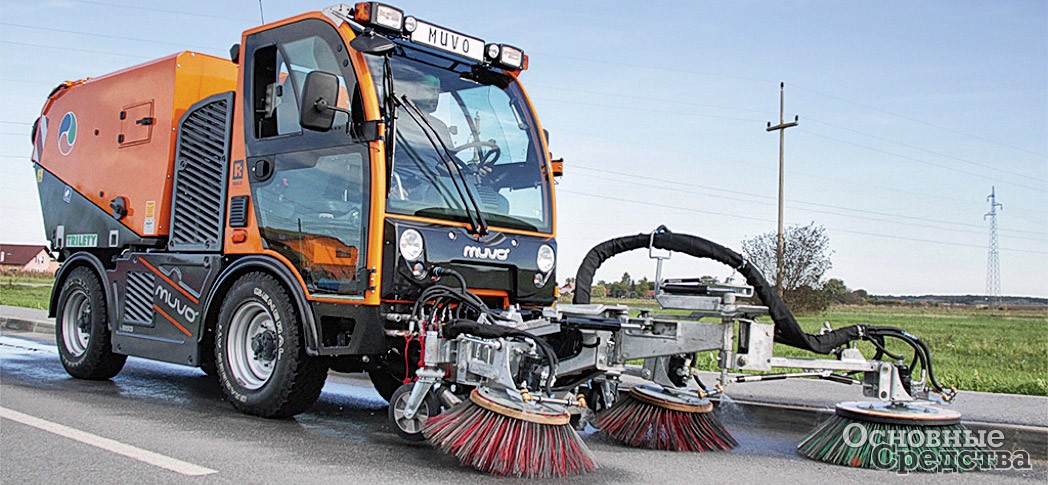

Muvo от RASCO

Этот же производитель для буксировки подметальных машин трактором или машиной типа UNIMOG предлагает обновленную мод. Wasa 300+. Оборудование предназначено для уборки сложных загрязнений и за один проход справляется с плотной, засохшей грязью. Несмотря на компактные размеры, бункер для смета отличается большой вместительностью (3 м3), также в наличии баки системы водяного орошения емкостью 1000 л, причем этого запаса воды хватает для увлажнения до 48 000 м2 подметаемой площади. При ширине подметания до 2400 мм машина может работать на улицах городов, не создавая шума и пыли. Есть система очистки выхлопных газов, исключающая образование мелких пылевидных частиц. Машина имеет высокую транспортную скорость: от 40 до 80 км/ч, благодаря которой при необходимости может быстро перемещаться с объекта на объект.

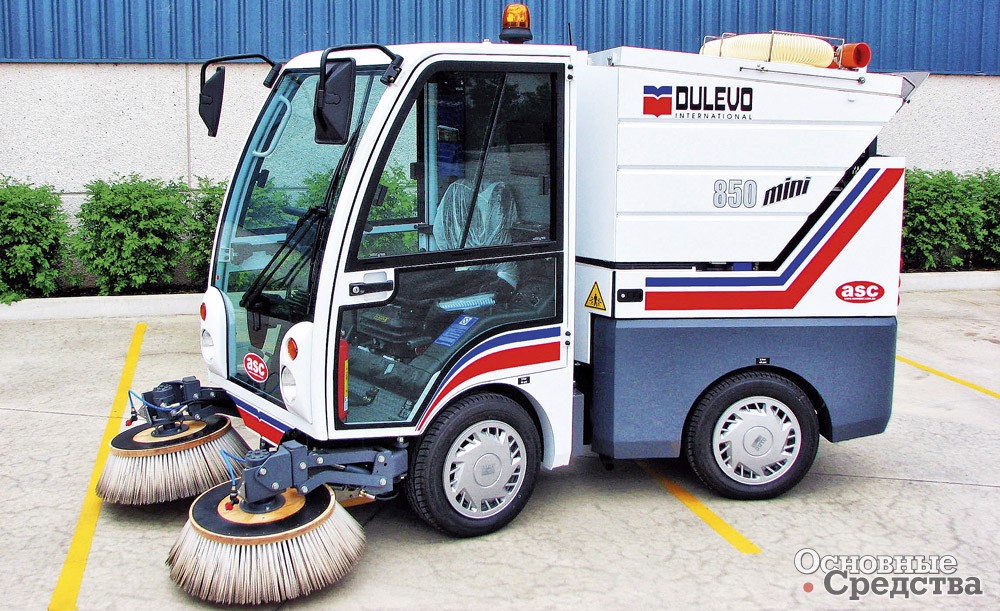

Малогабаритные подметально-уборочные машины, оснащенные кабиной, выпускают многие производители. Среди всего многообразия можно выделить несколько компаний, таких как BÜCHER, HAKO, Dulevo, RASCO, Johnston Sweepers. Модель подметальной машины Dulevo 850 mini сочетает в себе маневренность, компактность и высокую производительность. Ее целесо­образно использовать для работы в городе на территориях, недоступных для больших подметальных машин, например, на пешеходных дорожках, остановках, тротуарах и парковках. Благодаря шарнирно-сочлененной конструкции модель от Dulevo может работать на неровной поверхности и перемещаться под наклоном в 25°. Ширина подметания машины равна 1600 мм. Машина имеет вместительный высокий бункер с системой прессования мусора для увеличения емкости. При работе основные и дополнительные вращающиеся щетки заметают грязь и пыль в бункер, где ее всасывает мощная турбина, и через пылеулавливающий фильтр выходит профильтрованный чистый воздух. Из бункера мусор можно выгружать в контейнер или самосвал.

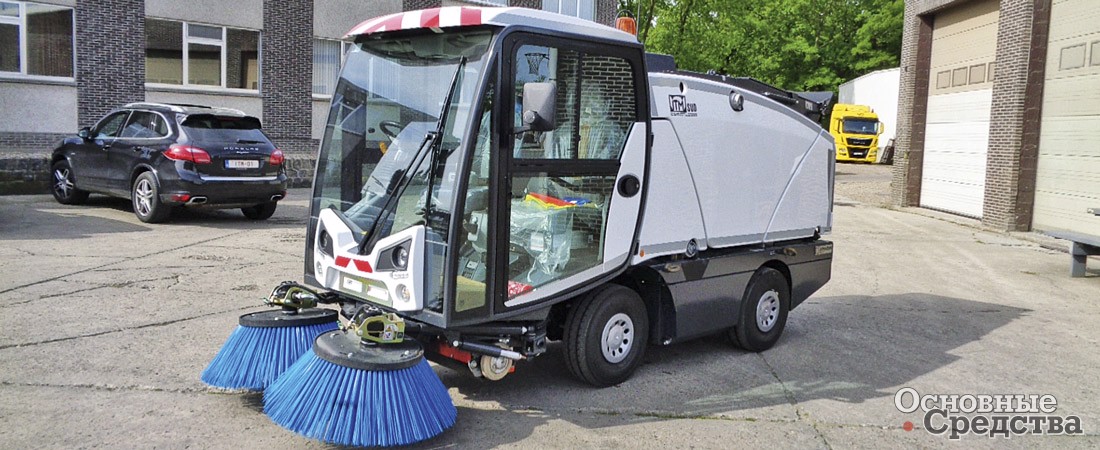

Dulevo 850 Mini

Отличительной особенностью Dulevo 850 mini является дополнительная функция всасывания листьев. Данная модель отвечает всем международным стандартам и требованиям по технике безопасности, у нее повышенная шумоизоляция, практически бесшумный мотор, соответствующий современным экологическим нормам по выбросам отработавших газов и шуму.

Самоходная коммунальная машина MUVO производства компании RASCO может выполнять очень большие объемы работ. Эта подметальная машина с широким ассортиментом навесных рабочих инструментов для сезонных работ как летом, так и зимой может перевозить навесное оборудование, скашивать и собирать траву, чистить, мыть и поливать дороги, убирать снег, а также разбрасывать соль или смесь соли с песком. Электронное регулирование оборотов дизельного двигателя педалью газа или кнопкой обеспечивает точную работу орудий, снижает шум и расход топлива. Двухскоростной гидростатический привод обеспечивает движение при работе вперед и задним ходом со скоростью от 0 до 20 км/ч, а также транспортную скорость до 50 км/ч. Функция поворота колес «след в след» обеспечивает минимальный радиус поворота 3,6 м.

В базовой комплектации машина оснащена двумя независимо движущимися щетками с максимальной шириной очистки до 2,4 м, опционально систему можно дополнить третьей щеткой, которая увеличивает ширину очистки на 2,6 м и позволяет очищать тротуары, лестницы, остановки общественного транспорта. В передней части щеток имеются сопла для распыления воды, поступающей из контейнера в задней части машины, что облегчает сбор грязи и подавляет пыль. Кстати, вода, которая всасывается в контейнер подметально-уборочной машины, очищается и используется повторно.

Johnston C201

Малогабаритная уборочная машина Johnston CN201 от компании Johnston Sweepers рассчитана на подбор мусора на автодорогах и в пешеходных зонах и его последующий сбор с помощью всасывающего устройства. Эта модель имеет низкооборотный двигатель мощностью 78 л.с., что позволяет экономить топливо во время работы, а также снижает износ поршневой группы двигателя, продлевая срок службы машины в целом. В базовой комплектации прочный бункер из нержавеющей стали емкостью 1,8 м3, топливный бак на 52 л и бак для чистой воды, вмещающий 152 л. Насос высокого давления производительностью 85 л/мин дает возможность убирать около 36 800 м2/ч при мойке покрытий с различной степенью загрязнения. Для работы в зимнее время машина комплектуется фронтальной подметальной щеткой и задним навесным разбрасывателем антигололедных реагентов. Машина способна преодолевать уклон до 30%, максимальная транспортная скорость составляет 40 км/ч, а скорость при работе равна 16 км/ч.

Буксируемая Wasa 300+

Небольшая, но очень маневренная подметальная машина от компании HAKO мод. Citymaster 1600 благодаря шарнирно-сочлененной конструкции эффективно борется с пылью и грязью, проезжая по тротуарам, огибая по пути столбы и деревья. При допустимой общей массе 3,5 т она способна собирать до 1,5 т смета, что сопоставимо с показателями машин большего класса, эта особенность увеличивает время автономной работы, а благодаря небольшому собственному весу всего 1,9 т ее без проблем можно использовать для ухода за газонами. Низкий уровень шума позволяет применять машину на территориях с повышенными требованиями к тишине и в вечернее время. Система быстрой смены навесного оборудования делает машину универсальной, позволяя быстро и без применения специального инструмента установить вместо подметального оборудования отвал для снега, фронтальную щетку, газонокосилку, мульчер, снегоочиститель, разбрасыватель реагентов и многое другое.

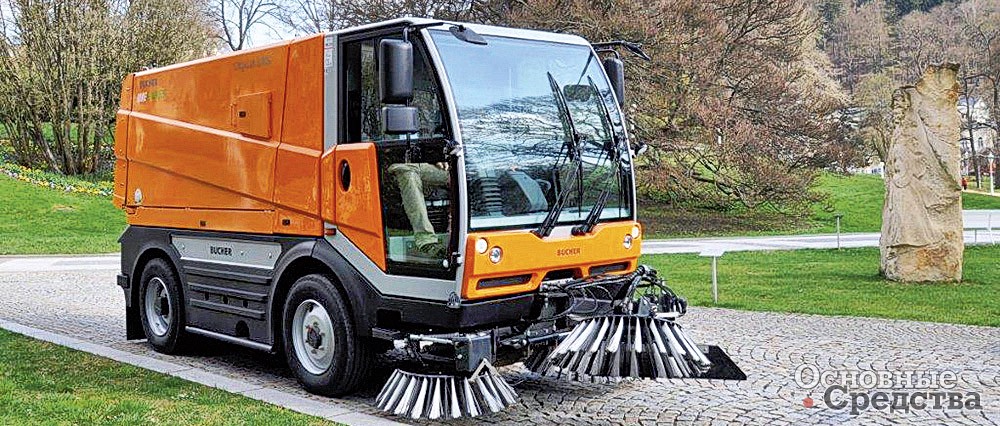

Компактная подметально-вакуумная машина CityCat 5006 от швейцарской компании BÜCHER отличается от конкурентов не только высокой маневренностью, но и большой вместимостью бункера, объем которого равен 5,6 м3. Удобство в ежедневной работе водителю обеспечивают две управляемые оси и минимальный радиус разворота, а в просторной кабине обеспечен полный обзор. Конструкция щеток подвижная, наличие третьей щетки-манипулятора позволяет убирать мусор и на улицах, и на тротуарах, к тому же ширина уборки увеличивается до 3,5 м. Двигатель машины Deutz дает возможность без проблем работать в центре городов, не загрязняя окружающую среду. Большая производительность в сочетании с низким расходом топлива, а также высокая скорость передвижения до 50 км/ч гарантируют выполнение большого объема работ за короткий период. Обеспечено круглогодичное использование машины за счет возможности быстрой смены бункера на распределитель противогололедных материалов, установки фронтальной щетки или снегового отвала.

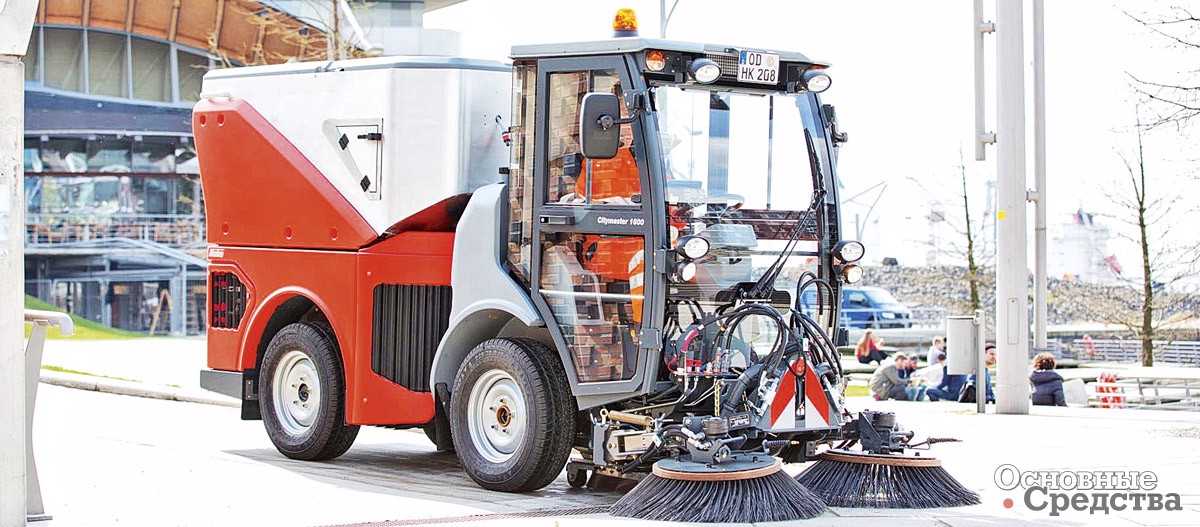

Citymaster 1600 от HAKO

Из подметальных машин на автомобильном шасси особой популярностью пользуются комбинированные дорожные машины, способные в летнее время подметать мусор или поливать городские улицы, а зимой осуществлять уборку снега или посыпать дороги противогололедными реагентами. Среди машин такого класса количество производителей просто огромно, только из российских компаний тут и «Кемеровский опытный ремонтно-механический завод», и «Арзамасский завод комунального машиностроения», «Меркатор-Холдинг» и «Коминвест-АКМТ», а также «ТверьКоммаш», «Кургандормаш», «Москоммаш», «Мценский завод «Коммаш». Импортная техника представлена машинами от Schmidt, Johnston Sweepers, BÜSHER и др.

CityCat 5006 от BÜCHER

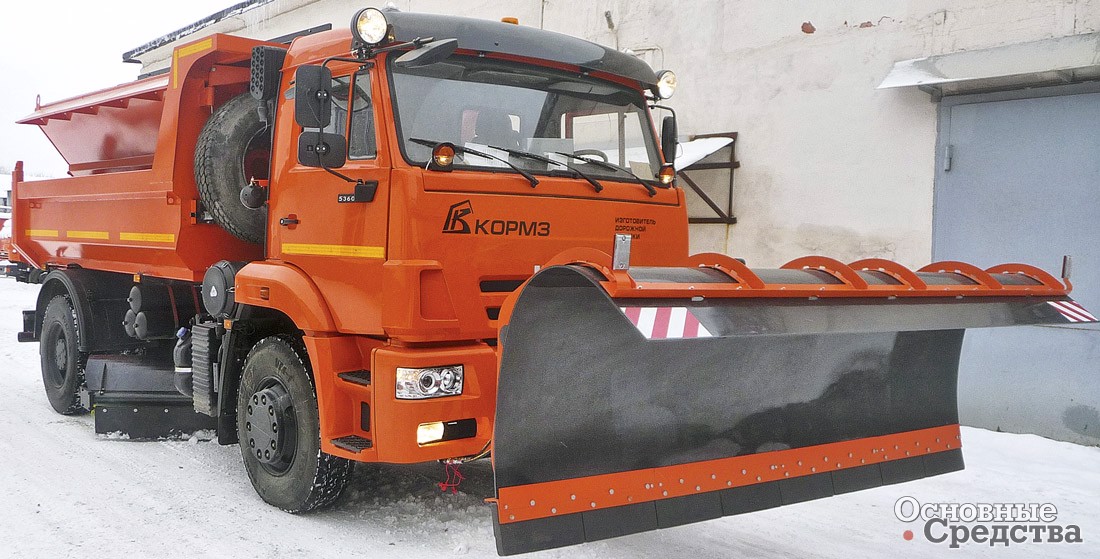

Универсальная дорожная машина российского производства ДМК-65 от КОРМЗ походит для зимнего и летнего содержания автомобильных дорог, а также для перевозки сыпучих и других грузов. Модель на базе большегрузного автомобиля-самосвала KAMAZ-53605 грузоподъемностью 11 т, с мощностью двигателя 307 л.с. имеет возможность раздельной и одновременной работы оборудования, а также управления работой оборудования из кабины водителя. Сменная навеска может работать как при движении, так и на стоянке. Гидравлический привод обеспечивает круглогодичную работоспособность оборудования при температуре окружающего воздуха от –40 до +40 °С. Для летнего содержания дорог машина комплектуется щетками для мойки, подметания и обеспыливания дорог, с возможностью мойки ограждений и других элементов обустройства дорог. В теплое время года машину можно использовать для подсыпки щебеночно-гравийных материалов при восстановлении профиля автодороги.

В зимний период эта же машина, оснащенная снеговым отвалом и фронтальной щеткой, применяется для очистки дорог в режиме патрульной снегоуборки, при установке разбрасывателя для распределения противогололедных материалов, при монтаже поворотного отвала для очистки дорог от снега и шуги на сторону. Механизм отбора мощности позволяет беспрепятственно переключать передачи в КП на любых режимах работы установленного навесного оборудования, а также производить манипуляции самим навесным оборудованием независимо от включенной передачи.

ДМК-65 от КОРМЗ

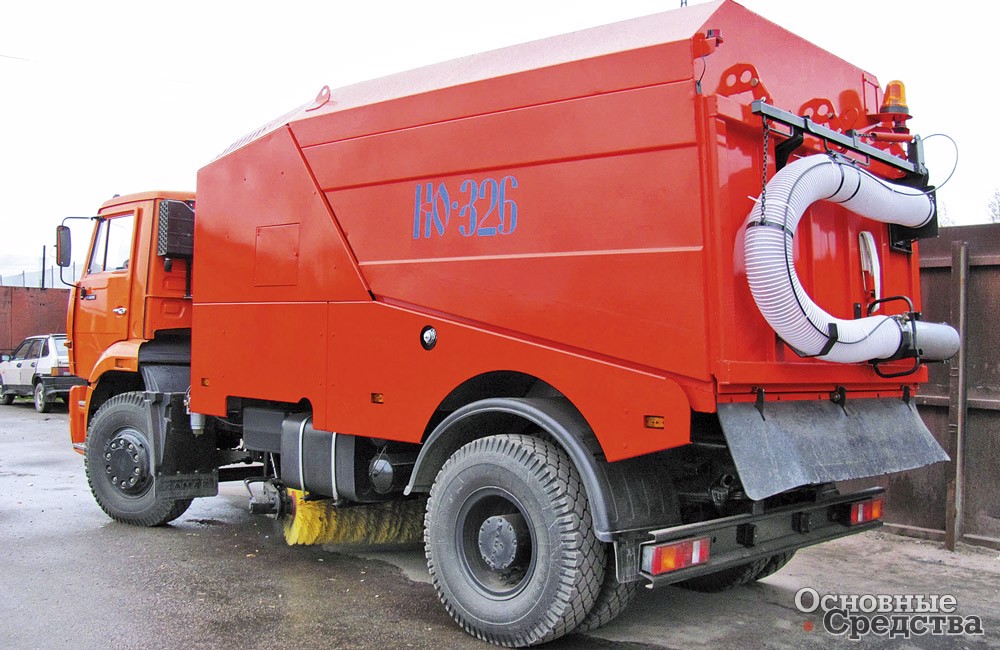

Популярную в нашей стране мод. КО-326-05 выпускает ОАО «Мценский завод «Коммаш». Управление рабочими органами навесного оборудования и автономным двигателем осуществляется с пульта, установленного в кабине водителя, привод рабочих органов гидравлический. Пневматическая система загрузки смета в бункер обеспечивает более высокое качество уборки улиц, включая мелкую пыль, и эффективно убирает до 95% мусора. Объем кузова для смета больше 7 м3, а ширина уборки составляет 2,5 м при рабочей скорости до 8 км/ч.

Разгрузка бункера-мусоросборника осуществляется самосвальным способом. Задняя крышка бункера надежно фиксируется замками с помощью гидроцилиндра. Использование в конструкции машины нержавеющей стали и цветных металлов положительно влияет на ее коррозионную стойкость, водяная система исключает образование ржавчины и засорение форсунок. Дополнительный рукав-подборщик с ручным приводом дает возможность убирать мусор из куч и труднодоступных мест, например из урн. Низкий уровень шума за счет применения вентилятора с шумоглушителем позволяет машине без проблем работать в ночное время или в условиях плотной городской застройки.

КО-326-05 от Мценского завода «Коммаш»

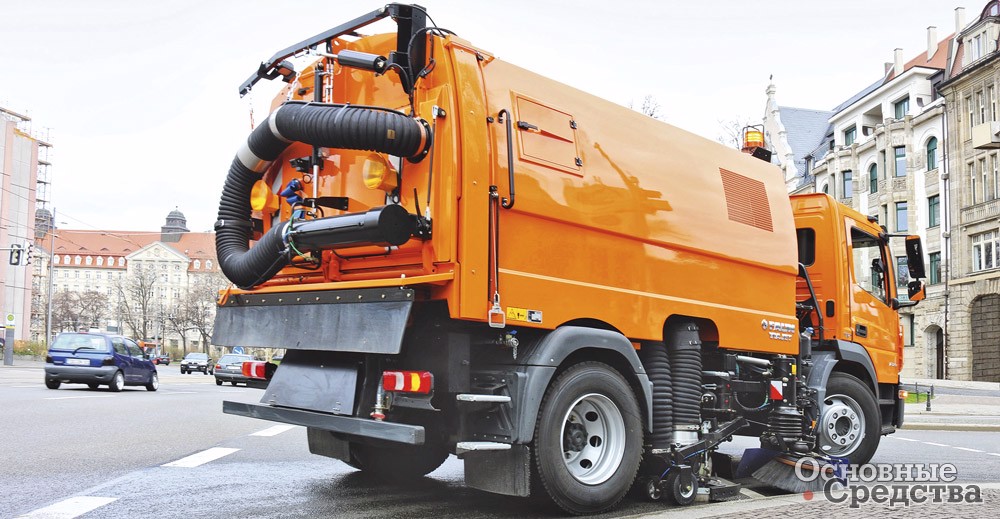

Подметально-уборочная машина FAUN мод. VIAJET 6 с бункером вместимостью 6 м3 предназначена для механизированной уборки городских дорог, улиц и автострад с асфальтовым или цементобетонным покрытием, с одновременным увлажнением подметаемой поверхности и поглощением пыли, транспортировкой смета в бункер и его последующей механизированной разгрузкой. Конструкция немецкой машины модульная, базовая комплектация включает в себя круглые щетки, вытяжные и выдувные сопла на левой или правой стороне с возможностью их установки с обеих сторон.

Оптимизированная водяная система машины FAUN VIAJET позволяет ей успешно справляться с загрязненными участками большой протяженности. Привод рабочих органов гидравлический. Управление рабочими органами осуществляется с пульта из кабины. Выгрузка бункера происходит с помощью телескопического цилиндра двойного действия, при этом угол наклона составляет внушительные 60°. Для использования шасси в зимний период на FAUN VIAJET 6 имеется возможность демонтажа пылесоса и установки отвала для снега, межосевой щетки или солеразбрасывателя.

FAUN VIAJET 6

Подметальная машина CityFant 6000 от BÜCHER позволяет полностью механизировать процесс очистки дорожного полотна благодаря широкому списку выполняемых операций, среди которых сдвигание грязи, мусора и посторонних предметов в лотковую зону, увлажнение зоны уборки, очистка лотковой зоны, погрузка смета в бункер с дальнейшей транспортировкой на место утилизации. Производительность высока и достигает 50 т смета в день. При использовании в теплый период машина предназначена для удаления пыли, смета и других посторонних предметов с проезжей части и прилотковой зоны.

Для работы летом широко применяется мощная щетка, используемая для подрезки травы и сорняков вдоль бордюров и для разрыхления слежавшейся грязи. Зимой машина используется с фронтальным и задним навесным оборудованием для плужно-щеточной очистки дороги от снежных масс. При этом снеговой отвал работает в плавающем режиме на две стороны и монтируется без использования грузоподъемного оборудования. Задняя щетка оснащена гасителями колебаний и может использоваться с рабочей скоростью до 30 км/ч. Габаритные размеры позволяют машине легко заезжать в «карманы» остановок, а также убирать мусор на съездах и дорогах с круговым движением. Бак для воды, вмещающий 1900 л, и бункер емкостью от 6 м3, изготовленный из нержавеющей стали, дают возможность автономной работы в течение двух-трех часов. При необходимости длительной работы без дозаправки топливом возможна установка дополнительного топливного бака, что увеличивает время работы до 10  ч.

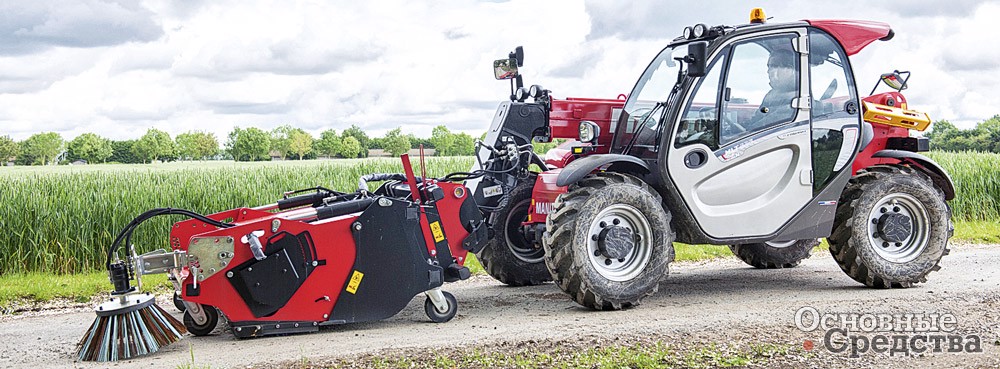

Навесная подметальная машина


С течением времени подметальные машины для уличной уборки превратились в совершенные механизмы, позволяющие поддерживать идеальную чистоту с помощью сложнейших систем. В зависимости от величины площади уборки теперь можно легко подобрать необходимую технику, начиная от ручной подметальной машины для уборки дорожки возле дома и заканчивая скоростными машинами для очистки автомагистрали. Благодаря постоянной уборке и мытью тротуаров, бордюров, городских дорог подметальными машинами продлевается срок службы дорожных покрытий, а модульная конструкция и наличие широкого списка навесного оборудования дают возможность использовать подметальные машины круглый год.
