Как бы я выбрал автобетоносмеситель

Смесительный барабан

Объем барабана по выходу готовой смеси. Самое основное – выбрать объем барабана по выходу готовой смеси, эта цифра меньше геометрической емкости барабана. На рынке предлагаются АБС, вмещающие от 2 до 15 м³ бетонной смеси. В городах наиболее популярны миксеры с объемом 7 и 9 м³, реже встречаются машины по 4 и 5 м³. Из зарубежных моделей встречаются автомобили, способные готовить и перевозить 6 м³ раствора.

Но дело в том, что 6-кубовые барабаны монтируются на такие же шасси, что и 7-кубовые. В результате цена машин выходит почти одинаковая, а разница в объеме ощутима. По этой же причине почти нет спроса на модели объемом 8 м³ – они уступают 9-кубовым версиям. Однако некоторые специалисты рекомендуют выбирать АБС большого объема, порядка 11 м³, а не 7 м³, например. Обосновывают это экономией топлива и затрат на зарплату водителя, а также более высокой прибылью в пересчете на перевезенный кубометр раствора. Правда, при использовании 11-кубового АБС возможны штрафы за превышение нагрузки на ось, к тому же водитель должен иметь высокую квалификацию и быть добросовестным.

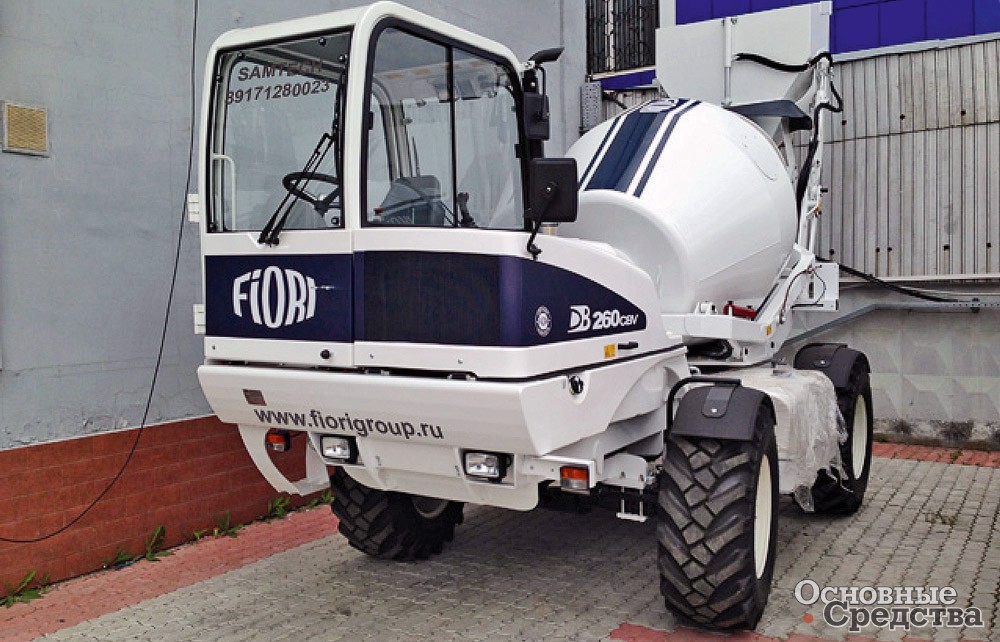

АБС малого объема компаниям содержать нерентабельно, т. к. даже разовые поставки, как правило, бывают большего объема. То же подтверждает рыночная статистика: из-за отсутствия спроса компании сокращают производство бетономешалок маленького объема. Машины объемом меньше 5 м³ в России уже почти не производятся, этот сегмент полностью занимает импортная техника. Чаще всего это японские машины б/у. В западной части страны встречаются «европейцы», как правило, тоже не новые. Они имеют двигатели низкого экологического класса, с ними больше риска быть оштрафованными. Кроме того, с ужесточением штрафов за превышение нагрузки на ось по федеральному закону № 248-ФЗ с 2015 г. многие заводы перешли на доставку неполными машинами, и в 5-кубовый АБС доставляют только 2–3 м³ бетона.

А вот за городом часто встречаются узкие дороги с закрытыми поворотами, и во многие места не проедешь на машинах вместимостью более 5 м³.

Материал. Смесительные барабаны изготавливаются из стали. Есть сообщения, что для уменьшения массы у некоторых марок АБС барабаны стали выполнять из стеклопластика, не подверженного коррозии. Но это скорее экзотика, большая редкость. Важное значение для долговечности и надежности смесителя имеет марка стали, из которой выполнены барабан и перемешивающие лопасти, и толщина его стенок.

В какой-то степени можно ориентироваться, насколько прочен и надежен бетоносмеситель, по сроку эксплуатации, который устанавливает производитель. Также необходимо обратить внимание на диаметр разгрузочного отверстия барабана, тип (складной) и длину разгрузочного желоба, наличие поворотного устройства, которое позволяет поворачивать лоток по горизонтали на 180° и по вертикали до 60°.

Привод барабана. Привод барабана, как правило, гидромеханический, позволяет плавно регулировать частоту вращения барабана. Он состоит из гидронасоса с регулируемой подачей, реверсивного гидромотора и планетарного редуктора. Гидронасос нагнетает рабочую жидкость в гидромотор, который через планетарный редуктор вращает смесительный барабан. Рабочее давление в гидросистеме составляет 18–22 МПа. Механический привод считается устаревшим и уже практически не используется.

Привод может осуществляться от двигателя шасси или от автономного двигателя. Привод от автономного двигателя пока более популярен у потребителей, он считается надежнее, т. к. барабан будет вращаться даже в случае остановки основного двигателя, однако уровень шума у машины с автономным двигателем выше, к тому же дополнительный двигатель увеличивает массу машины. В качестве автономных двигателей в России широко используется Д-144 с воздушным охлаждением Владимирского моторного завода, а также более надежные Deutz и Hatz.

Однако в настоящее время по мере увеличения мощности двигателей шасси существует тенденция отказа от автономного двигателя и переход к приводу от двигателя шасси через коробку отбора мощности (КОМ).

Дополнительное оборудование. В комплектацию многих моделей АБС входит дополнительное оборудование: удлиненный желоб для выгрузки раствора длиной от 1,5 до 2 м; бетононасос; раздвижная вышка с рукавом для закачки раствора на высоту. Иногда имеются дополнительные конструкции для удлинения, за использование которых может требоваться доплата.

Скорость выгрузки. Постарайтесь выяснить, какова скорость выгрузки бетона. Большинство специалистов-практиков указывают скорость выгрузки 1 м³ бетона в течение от 5 до 10 мин. Однако в технической характеристике одной из моделей АБС указывается: «темп выгрузки 1 м³/мин». Конечно, скорость выгрузки должна быть как можно выше, чтобы скорее использовать бетон и освободить миксер.

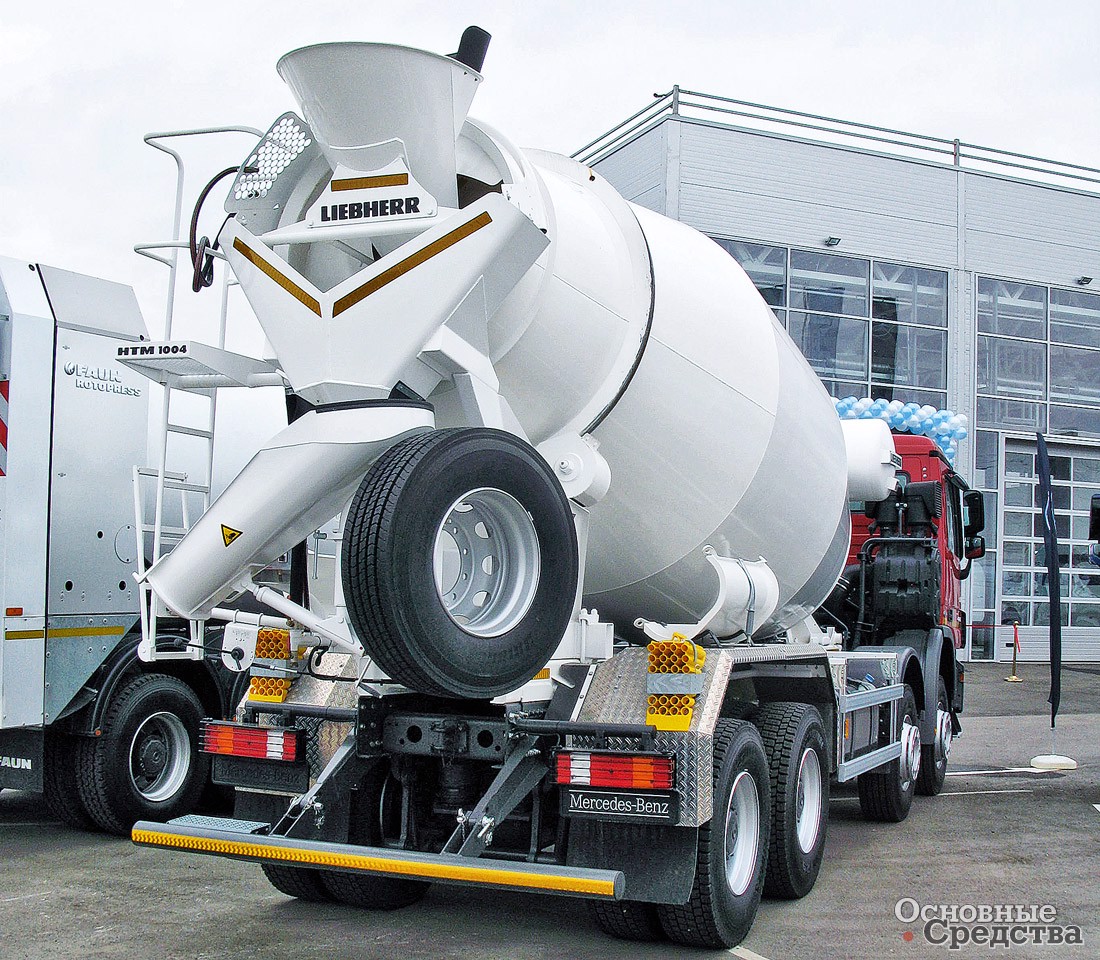

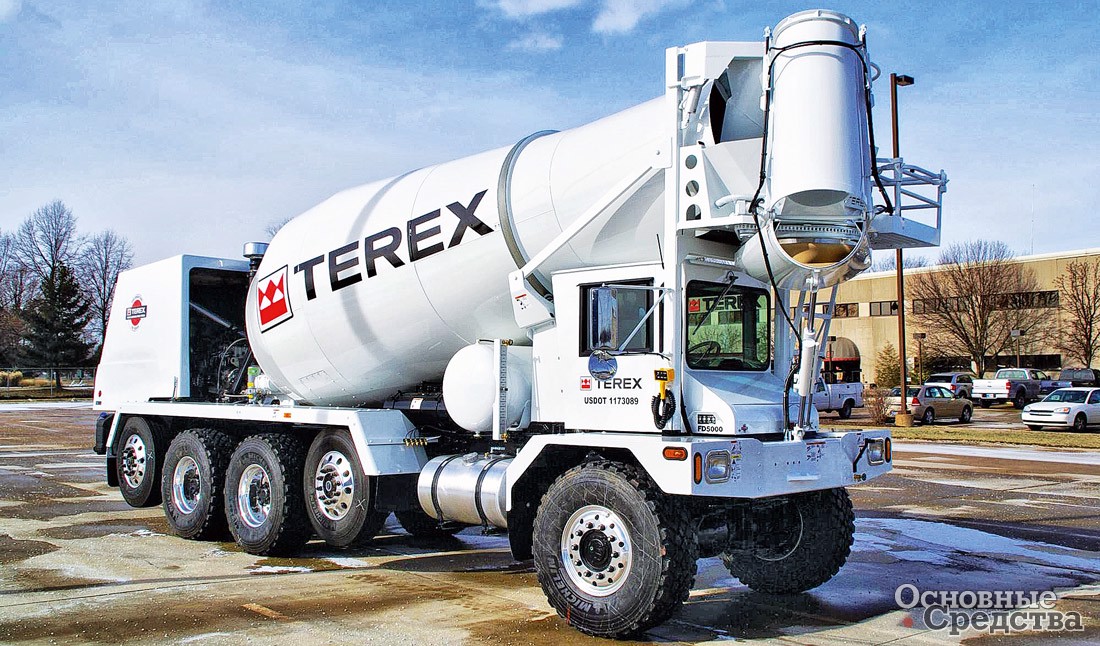

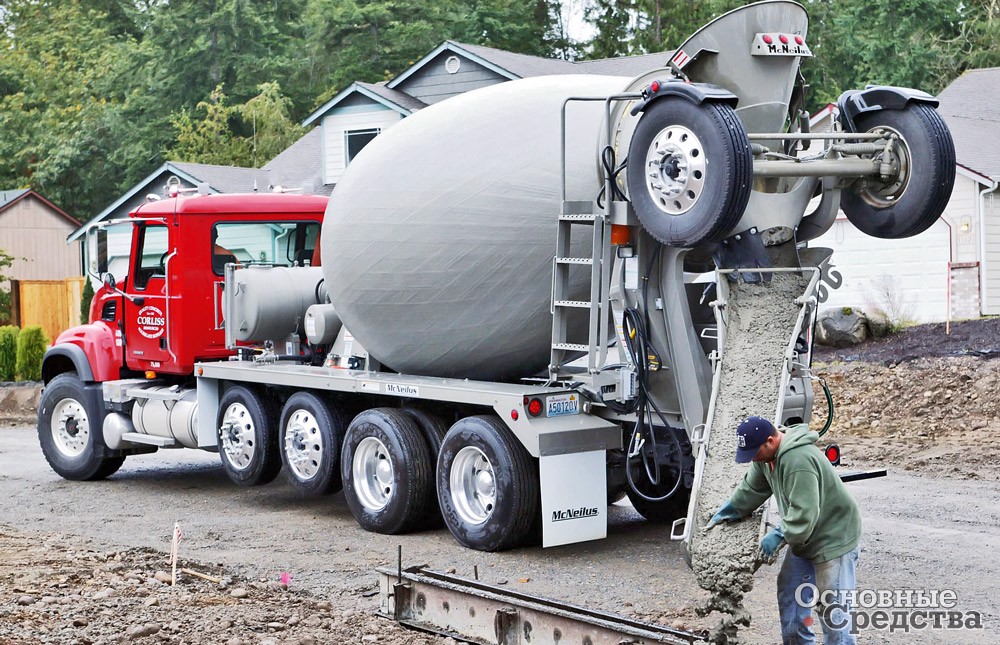

Разгрузка назад/ вперед. В основном на отечественном рынке предлагаются АБС с расположением барабана, при котором разгрузка бетона осуществляется в задней части автомобиля. Такой тип более надежен, но в этом случае требуется участие еще одного человека, который будет подавать команды водителю, чтобы правильно расположить желоб там, куда следует укладывать бетон. Реже встречаются АБС с разгрузкой вперед, этот тип распространен у зарубежных, в частности американских, производителей, в такой машине водитель может сам из кабины контролировать процесс разгрузки, разгрузка идет быстрее и точнее.

Шасси

АБС оснащаются отечественными и зарубежными шасси обычных магистральных автомобилей, реже шасси повышенной проходимости с числом осей от двух и более. Для российского рынка характерно разнообразие: страны происхождения смесительных установок и шасси, на которых они смонтированы, могут быть совершенно разными. Российские установки монтируют на шасси российского, европейского, корейского, китайского и турецкого производства.

Ряд зарубежных производителей выпускают специальные модификации шасси для АБС. У таких шасси бывает изменено местоположение поперечины рамы для размещения оборудования привода смесительной установки, крепления мостов и прочего спецоборудования. Предлагают в качестве опции систему «Контроль курсовой устойчивости» (ESC), помогающую сохранить движение по курсу на скользкой дороге при потере сцепления с дорогой одного или нескольких колес. Для тяжелой машины с высоко расположенным центром тяжести это очень полезная функция.

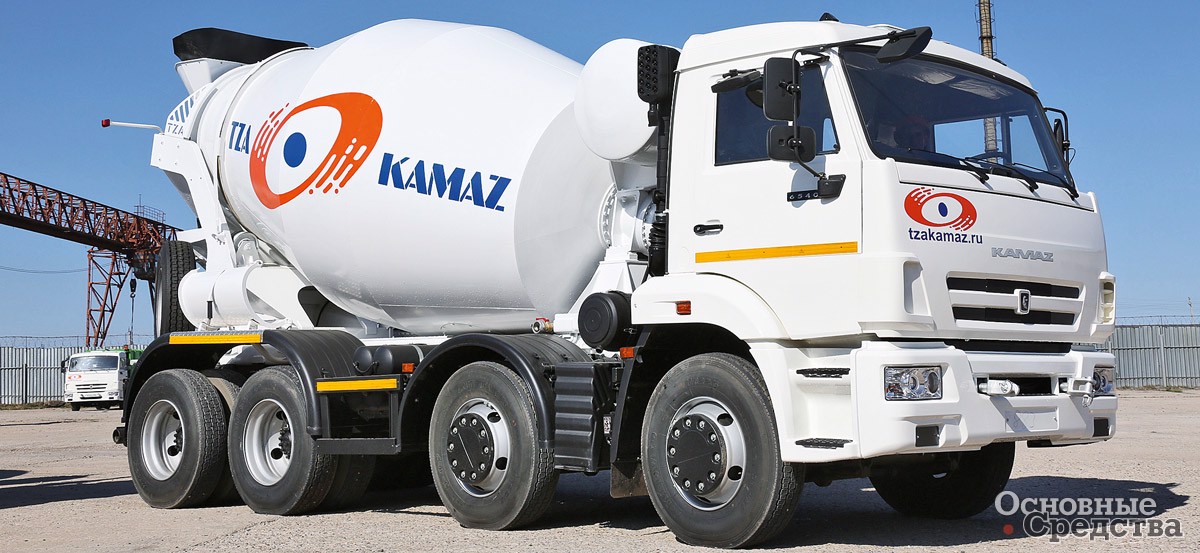

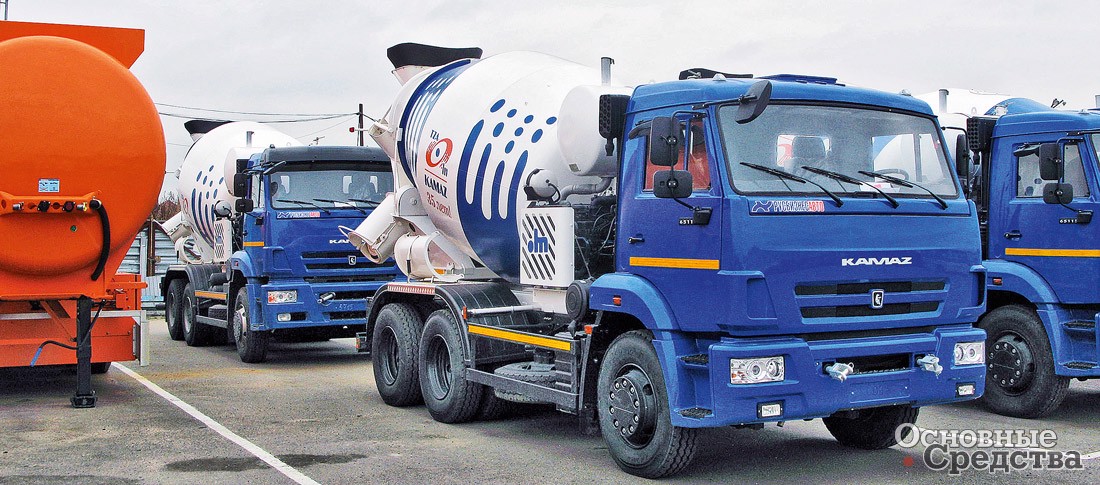

Не секрет, что из отечественных шасси самыми популярными являются шасси «КАМАЗ». Шасси иностранных брендов часто превосходят отечественные по производительности, комфортности условий для водителя, надежности, экологическому классу и некоторым другим аспектам, европейцы готовы предложить и облегченные модели миксеров, соответствующие новым требованиям по нагрузке на ось, а отечественные шасси, в свою очередь, имеют такие важные преимущества, как более низкая цена и более развитые сети сервисных центров.

Основными характеристиками шасси являются мощность и крутящий момент двигателя, расход топлива, тип ошиновки, конструкция рамы, плавность хода, экологический класс и т. д. В зависимости от конкретных условий эксплуатации, которые будут на строительном объекте покупателя, выбираются габариты и тип трансмиссии, с которой там будет удобно работать.

Подвеска. Миксеры отличаются высоко расположенными центрами тяжести и крена, а груз у них незакрепленный. Во время работы им приходится ездить по разным дорогам, в том числе по неровным. При вращении барабана раствор собирается с одной стороны, поэтому у АБС левая сторона оказывается тяжелее правой. Такие машины более склонны к опрокидыванию, чем другие специальные транспортные средства. Поэтому для АБС подвеска имеет очень большое значение. В таких обстоятельствах лучше всего работают подвески механического типа, обладающие высокой жесткостью к поперечным колебаниям.

В модификациях шасси некоторых иностранных производителей, предназначенных для миксеров, подвеска компенсирует дисбаланс между правой и левой сторонами машины.

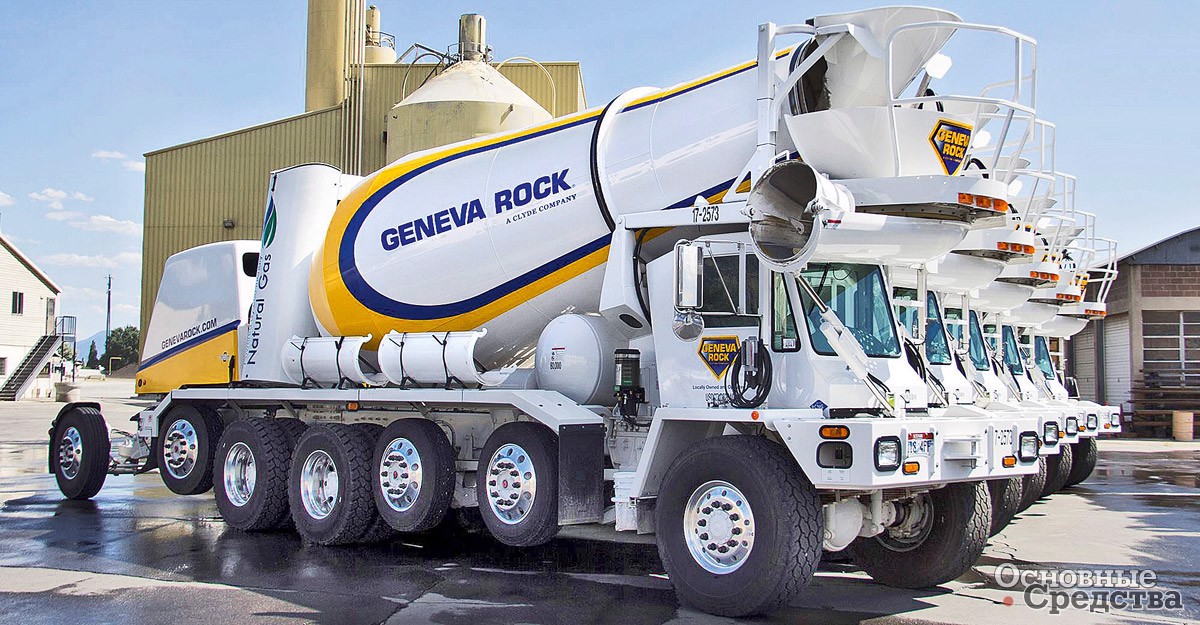

Подъемная ось. Дополнительная подъемная ось в нужный момент берет на себя часть нагрузки, тем самым разгружая приводную ось и позволяя существенно увеличить грузоподъемность автомобиля в целом. В последние годы АБС на шасси с подъемными осями, установленными между управляемой и ведущей осями либо за ведущей осью, получили на Западе довольно широкое распространение. За рубежом известны АБС даже на 6-осных шасси. Конечно, у таких АБС довольно большой радиус поворота, хотя обычно управляемыми являются несколько осей. Чтобы улучшить маневренность таких автомобилей, используют подкатные оси, которые можно приподнять при прохождении крутого поворота, уменьшив тем самым сопротивление качению колес и уменьшив радиус поворота. Подъемные оси, расположенные позади ведущей, часто оснащены механизмом «подруливания», который поворачивает колеса в сторону, противоположную той, в которую поворачиваются управляемые колеса. Когда включается передача заднего хода, эти оси автоматически поднимаются.

Рама шасси. В конструкции шасси могут быть использованы облегченные компоненты. Если позволяет масса смесительной установки, можно рекомендовать использовать шасси с широкими П-образными лонжеронами (швеллерами) рамы вместо двойных. Одинарные лонжероны-швеллеры легче, к тому же при такой конструкции устраняется риск возникновения коррозии между сдвоенными швеллерами.

При сборке на заводе шасси может быть оснащено переходными пластинами, которые используются для установки подрамника барабана бетоносмесителя. Они обычно крепятся болтами к раме за кабиной и помогают уменьшить напряжение в лонжеронах.

Но если опоры смесительной установки устанавливаются непосредственно на лонжероны рамы, нужно использовать раму с двойными лонжеронами. Если у шасси больше одной оси расположено между управляемой и ведущей осями, рекомендуется использовать рамы шасси из сдвоенных лонжеронов, при такой конструкции увеличивается способность лонжеронов противостоять боковым нагрузкам.

Высота шасси – также важный фактор, так как барабан миксера при загрузке бетоном должен проходить по высоте под бункером на бетоносмесительном заводе. Чем ниже высота рамы шасси, тем ниже будет расположен центр тяжести машины и, следовательно, устойчивее будет автобетоносмеситель.

Двигатель – это «сердце» миксера, и если нет дополнительного автономного двигателя, он выполняет две функции: приводит в движение шасси и через КОМ вращает смесительный барабан. Двигатель должен развивать мощность, достаточную для выполнения обеих этих функций, и кроме того, иметь достаточно малую массу и хорошую топливную экономичность, чтобы доставка бетона была рентабельной. Экологический класс двигателя автобетономешалки должен быть не ниже Euro 4.

Обязательно нужно обратить внимание на величину расхода топлива. Расход топлива у автобетоносмесителя выше, чем у грузовиков той же модели, потому что двигатель автобетоно­смесителя обслуживает и шасси, и смесительную установку (если двигателя два, расход топлива еще больше). Поэтому выбор надежного и экономичного двигателя также является очень важным аспектом при выборе автобетоносмесителя.

Отношение мощности двигателя к массе АБС должно быть максимальным. Например, некоторые 11-литровые двигатели с высокими мощностными характеристиками вполне способны соперничать с 12–13-литровыми моторами в производительности, в то же время быть легче их по массе и потреблять меньше топлива.

Между смесительным барабаном и кабиной остается пространство, в котором можно расположить на раме шасси компоненты системы питания сжатым (компримированным) газом и тем самым уменьшить расходы на топливо.

Трансмиссия. От правильного выбора технических характеристик трансмиссии также многое зависит. Автоматизированные КП облегчают работу водителя и повышают безопасность движения. Наличие тихоходных («ползучих») передач может быть очень полезно для маневрирования автобетоносмесителя, при трогании с места груженого миксера и работы с медленной скоростью, например, при заливке бордюра.

Поскольку АБС часто приходится ездить по плохим дорогам и пересеченной местности, к качеству и надежности компонентов их гидравлической трансмиссии должны предъявляться высокие требования, так как в случае поломки выполнить ремонт будет сложно и обойдется он весьма недешево. Желательно, чтобы эти компоненты были от надежных ведущих мировых компаний. К качеству и рабочим характеристикам гидравлической жидкости также предъявляются повышенные требования.

Кабина. Чем более просторной и комфортной будет кабина, более логично расположены органы управления и приборы, лучше обзор, более информативным будет экран монитора управления, тем удобнее будет работать оператору. Оператор может быть крупным, высокого роста, к тому же одетым согласно правилам в большие тяжелые рабочие ботинки и каску. И в таком виде ему должно быть достаточно удобно работать в кабине. Если оператору удобно работать, его производительность будет выше. Миксеры традиционно оснащаются не очень просторными кабинами. Но все-таки старайтесь покупать АБС с самой комфортной кабиной.

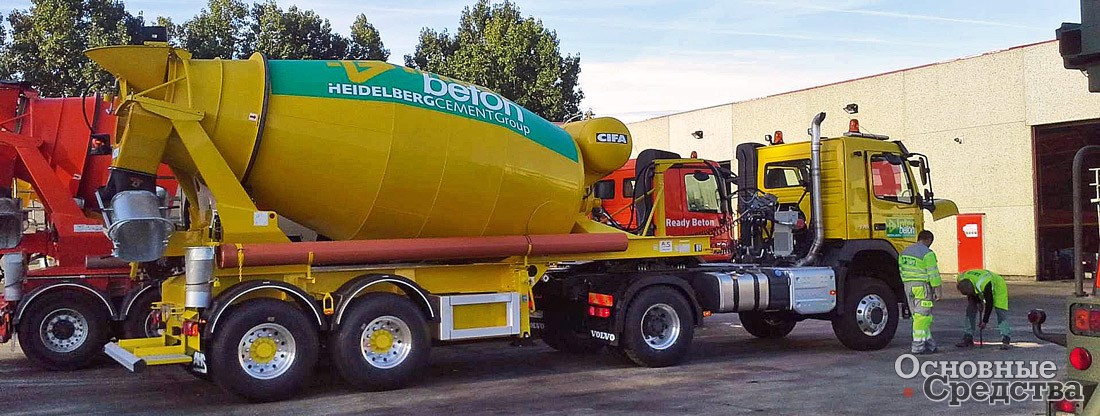

Автобетоносмеситель на полуприцепе. В определенных условиях это неплохой вариант. Полуприцеп имеет две выносные опоры, на которые бетоносмеситель устанавливается по прибытии автопоезда на строительный объект, до тех пор, пока тягач не доставит очередной загруженный полуприцеп и не заберет для загрузки освободившийся. Привод смесительного барабана осуществляется от автономного двигателя через гидромеханическую передачу. Автобетоносмесители на полуприцепах достаточно маневренны и успешно эксплуатируются в стесненных условиях стройплощадки.
